Seagate Laptop Thin SSHD — третье поколение гибридных дисков

Характеристики. Комплектация. Внешний вид

Вместе с обновлением модельного ряда гибридных жестких дисков компания Seagate решила изменить название этой линейки. Теперь новые диски зовутся не Seagate Momentus XT, как раньше, а Seagate SSHD — Solid State Hybrid Drive («твердотельный гибридный диск»). Сокращение SSHD не является товарным знаком или торговой маркой и может встречаться у других производителей. Например, компания Western Digital без тени смущения анонсировала свой первый гибридный диск: WD Black 5 mm. Толщиной всего в пять миллиметров, будто на радость производителям ультратонких ноутбуков.

Теперь вернёмся к гибридным дискам Seagate. Одним обновлением названия линейки, разумеется, дело не ограничилось. Компания представила два 2,5-дюймовых диска для ноутбуков: Seagate Laptop SSHD — модель ST1000LM014 и Seagate Laptop Thin SSHD — модель ST500LM000. О последней мы и будем рассказывать в этом обзоре. Накопители различаются не только габаритами, но и количеством пластин и, как следствие, ёмкостью. У 9,5-миллиметрового Laptop SSHD ёмкость составляет 1 Тбайт, а у 7-миллиметрового Laptop Thin SSHD — всего 500 Гбайт.

Принцип работы гибридного диска не изменился. В энергонезависимую 8-Гбайт флеш-память помещаются те данные, с которыми пользователь работает чаще всего. Заодно туда же со временем попадут те файлы Windows, которые нужны ОС для загрузки. После кеширования запуск операционки может сократиться до 10 секунд, если в автозапуске не прописалось много «тяжелых» программ. Скорость запуска других популярных программ, вроде Photoshop или Office, также возрастёт.

Seagate Laptop Thin SSHD, общий вид

На переименовании серии гибридных дисков в Seagate останавливаться не стали — похожая судьба постигла известную уже нескольким поколениям айтишников линейку Barracuda. Теперь «настольные диски Seagate Barracuda» разделились на «Seagate Desktop HDD» и «Seagate Desktop SSHD». Благодаря говорящим названиям несложно догадаться, чем же отличаются друг от друга две «новые» линейки. Что делать, помянем скупой айтишной слезой старую, добрую «Барракуду» и встретим новые «десктопные жестких диски» вместе с «десктопными гибридами».

Про 3,5-дюймовый гибридный диск для ПК известно мало. Пока можно лишь утверждать, что на рынок должно выйти две модели ёмкостью 1 и 2 Тбайт. Различаться они будут не только ёмкостью, но и размерами. Их высота составит 20,17 и 26,10 мм соответственно. Объясняется это просто — количеством пластин в каждой «банке».

#Технические характеристики, конструкция

Если не знать о гибридной составляющей Seagate Laptop Thin SSHD, то этот диск — по его внешнему виду — можно спутать с обычным ноутбучным жёстким диском. На его наклейке указана типичная для Seagate информация и нет ни слова про гибридность, а на обратной стороне накопителя не найти ни одной микросхемы.

Seagate Laptop Thin SSHD, вид спереди

Seagate Laptop Thin SSHD, вид сзади

Стоит снять контроллер, и сразу становится ясно, что перед нами не простой диск — у современных винчестеров не распаяно так много микросхем на плате. Никакой информации об используемых чипах производитель не раскрывает, поэтому об их назначении в гибридном диске можно только гадать. Скорее всего, чип с маркировкой LSI 869002V0 Seagate TPPMN640 является контроллером, а микросхемы Samsung K9LCGY8S1B-HCK0 и Hynix H5PS5162GFR-S5C отвечают за flash-память и кеш соответственно.

Плата контроллера Seagate Laptop Thin SSHD

Кстати, о гибридной памяти. Её объём остался точно таким же, как и у предыдущей модели, — 8 Гбайт. Конечно, производитель мог установить и больше энергонезависимой памяти, но в этом случае неизбежно выросла бы стоимость диска, а такого нельзя было допустить. Тип флеш-памяти совсем не изменился — это всё тот же MLC. На этом, пожалуй, сходство двух поколений жестких дисков заканчивается и начинаются различия. Скорость вращения шпинделя у Laptop Thin SSHD равняется 5400 об/мин, тогда как у прошлогоднего полутерабайтного Momentus XT она была выше — 7200 об/мин. Ничего страшного, ведь гибридный накопитель должен черпать производительность из своего NAND-компонента, а магнитные пластины лишь обеспечивают объем. Зато уменьшилось энергопотребление устройства, на которое иногда жаловались пользователи предшествующих версий Momentus XT.

И кеш-памяти у нового «гибрида» больше: 64 Мбайт против 32 у прошлогодних Momentus XT. К слову, такой большой объём кеша не встречается у обычных 2,5-дюймовых дисков. Изменился и размер сектора. Новые гибридные диски стали поддерживать технологию Advanced Format — размер кластера теперь составляет 4 Кбайт. Что касается стоимости, то здесь производитель нас приятно удивил. Стоит Seagate Laptop Thin SSHD чуть больше двух тысяч рублей — для 2,5-дюймового, 7-миллиметрового полутерабайтного «ноутбучного» диска это, конечно, дороговато, но всё равно новая цена примерно на тысячу или полторы рублей меньше той, которую просят за 9,5-миллиметровые гибриды от Seagate.

Производитель Seagate Seagate
Серия Laptop Thin SSHD Momentus
Модельный номер ST500LM000 ST750LX003
Поколение Третье Второе
Форм-фактор 2,5 дюйма 2,5 дюйма
Интерфейс SATA 6 Гбит/с SATA 6 Гбит/с
Емкость, Гбайт 500 750
Конфигурация
Скорость вращения шпинделя, об/мин 5400 7200
Плотность записи данных, Гбайт на пластину 500 375
Число пластин/головок 1/2 2/4
Объем буфера, Мбайт 64 32
Объём "гибридной памяти", Гбайт 8 8
Технология MLC MLC
Размер сектора, байт 4096 512
Производительность
Макс. устойчивая скорость последовательного чтения, Мбайт/с НД НД
Макс. устойчивая скорость последовательной записи, Мбайт/с НД НД
Burst rate, чтение/запись, Мбайт/с НД НД
Внутренняя скорость передачи данных, Мбайт/с НД НД
Average seek time: чтение/запись, мс НД НД
Track-to-track seek time: чтение/запись, мс НД НД
Full stroke seek time: чтение/запись, мс НД НД
Rotational latency, мс НД НД
Надежность
MTBF (среднее время наработки на отказ), ч НД НД
AFR (annualized failure rate), % НД НД
Число циклов парковки головок 600000 600000
Физические характеристики
Потребляемая мощность: в простое/поиск, Вт 0,9/2,7 1,1/3,3
Типичный уровень шума: в простое/поиск 2,2/2,4 2,3/2,6
Ударопрочность: диск включен/диск отключен 350 g (2 мс) / 1000 g 350 g (2 мс) / 1000 g (1 мс)
Габаритные размеры: ДхВхГ, мм 100,35х70,1х7,0 100,35х69,85х9,5
Масса, г 95 115
Гарантийный срок, лет 3 3

Тестирование. Выводы

#Методика тестирования

Iometer 1.1.0 RC1

  1. Последовательное чтение/запись данных блоками от 512 байт до 2 Мбайт и глубиной очереди запросов 4 (типичная глубина для десктопных задач). Проба теста с блоками каждого размера продолжается в течение 30 с. В результате получается график зависимости скорости передачи данных от размера блока. Тест с блоками каждого размера продолжается в течение одной минуты, поэтому полученные результаты справедливы лишь для доступа к данным в «начале» диска.

  2. Произвольное чтение/запись данных во всем объеме диска блоками от 512 байт до 2 Мбайт и глубиной очереди запросов 4. Проба теста с блоками каждого размера продолжается в течение 30 секунд. Границы блоков выравниваются относительно линейки с шагом 4 Кбайт.

  3. Время отклика. Выполняется произвольное чтение/запись данных во всем объеме диска блоками по 512 байт и глубиной очереди запросов 4. Так как тест идет в течение 10 минут, дисковый буфер заполняется, что дает возможность оценить устоявшееся время отклика накопителя. Блоки данных также выровнены относительно 4-килобайтной разметки.

  4. Многопоточная нагрузка. С диском одновременно работают от одной до четырех копий утилиты, генерирующей нагрузку (workers, в терминологии Iometer). Каждый worker выполняет последовательное чтение/запись блоков по 64 Кбайт с глубиной очереди запросов 1. Worker’ы имеют доступ к непересекающимся адресным пространствам объемом по 100 Гбайт, которые расположены в объеме диска вплотную друг к другу, начиная с нулевого сектора. Измеряется совокупная производительность всех worker’ов.

#PCMark 7

Синтетический тест, эмулирующий нагрузку реальных приложений и различные паттерны использования ресурсов ПК. Бенчмарк установлен на основном накопителе стенда. На тестируемом накопителе создается единственный раздел в файловой системе NTFS на весь доступный объем, и в PCMark 7 проводится тест Secondary Storage. В качестве результатов теста учитывается как итоговый балл, так и скорость выполнения отдельных субтестов.

Запуск приложений

На диск разворачивается образ с Windows 7 Ultimate X64 и предустановленным пакетом Adobe Creative Suite 5.5 Master Collection. С помощью специального «лончера» одновременно запускаются все программы пакета и регистрируется время появления окна последнего приложения.

Тестовый стенд

В качестве тестовой платформы используется компьютер с материнской платой MSI 890GXM-G65, процессором AMD Phenom II X2 560 Black Edition и 4 Гбайт RAM DDR3 1600 МГц.

Для теста скорости запуска приложений используется компьютер с материнской платой AsRock Z68 Extreme9, процессором Core i7-2600K и 4 Гбайт RAM DDR3 1600 МГц.

В обоих стендах диск подключается к контроллеру, встроенному в чипсет материнской платы, и работает в режиме AHCI. Операционная система — Windows 7 Ultimate X64.

Объем и скорость передачи данных в бенчмарках указываются в бинарных единицах (1 Кбайт = 1024 байт).

Участники тестирования

  • Seagate Laptop Thin SSHD 500 Гбайт (ST500LM000)
  • Seagate Momentus 1 Тбайт (ST1000LM024)
  • Seagate Momentus XT 500 Гбайт
  • Seagate Momentus XT 750 Гбайт (ST750LX003)
  • WD Scorpio Blue 1 Тбайт (WD10JPVT)

У Seagate Laptop Thin SSHD будет несколько конкурентов. Новый гибрид будет соревноваться с гибридными же дисками Seagate Momentus XT 500 Гбайт первого поколения (ST95005620AS) и Seagate Momentus XT 750 Гбайт (ST750LX003), появившимся позже, а также с двумя обычными 2,5-дюймовыми дисками (Seagate Momentus 1 Тбайт (ST1000LM024) и WD Scorpio Blue 1 Тбайт (WD10JPVT)). Два последних соперника, как и герой нашего обзора, комплектуются пластинами объемом 500 Гбайт и обладают скоростью вращения шпинделя 5400 об/мин, только поставляются в стандартном корпусе толщиной 9 мм. Посмотрим, как себя покажет новый гибридный диск.

#Производительность, Iometer

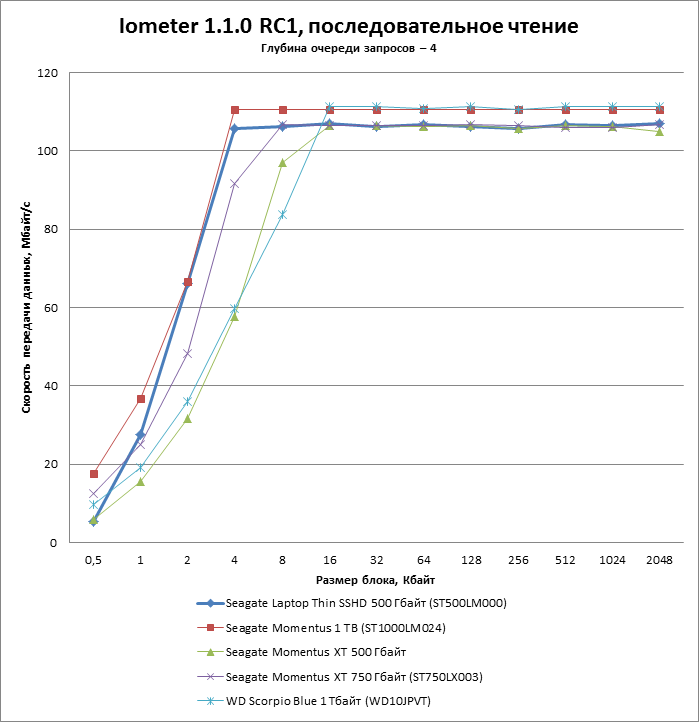

Последовательное чтение

В первом тесте на последовательное чтение нет никаких сюрпризов. Seagate Laptop Thin SSHD показал средние — среди гибридов — результаты и лишь немного отстал от двух простых дисков.

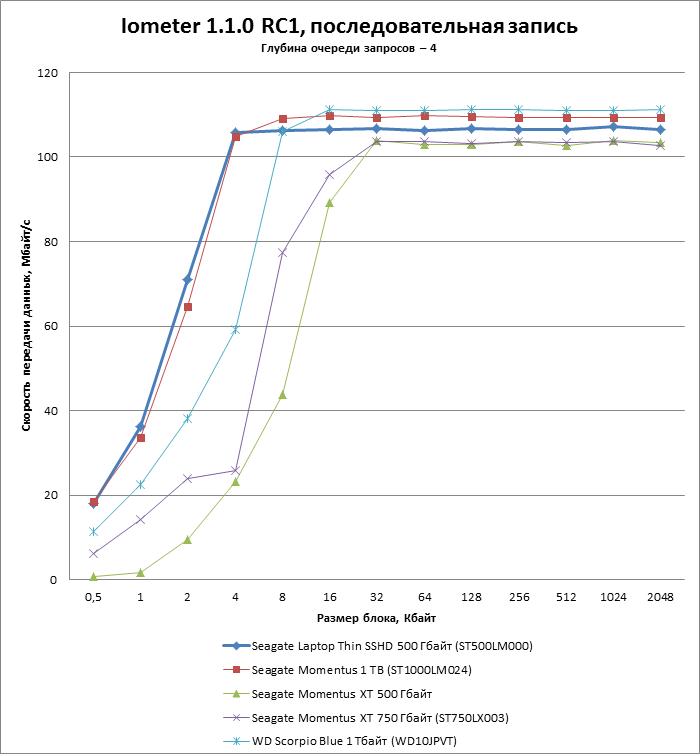

Последовательная запись

В тесте на последовательную запись наш главный подопытный немного обогнал своих «гибридных» собратьев, но до результатов обычных жестких дисков он также немного не дотянул.

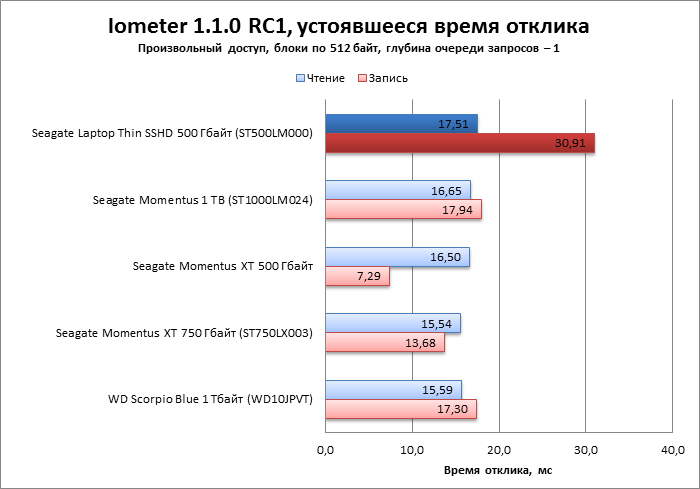

Устоявшееся время отклика

Как ни странно, но в тесте на устоявшееся время отклика, в подтесте, посвящённом записи, Seagate Laptop Thin SSHD показал самый худший результат. От Seagate Momentus XT 500 Гбайт он отстал в четыре раза. А от других соперников — почти в два. Вероятно, в этом виновата прошивка диска, а не скорость вращения шпинделя. У других участников тестирования, а именно у WD Scorpio Blue (WD10JPVT) и Seagate Momentus 1 Тбайт (ST1000LM024), скорость вращения пластин такая же, как и у Seagate Laptop Thin SSHD, — 5400 об/мин. В то время как у остальных подопытных она составляет 7200 об/мин.

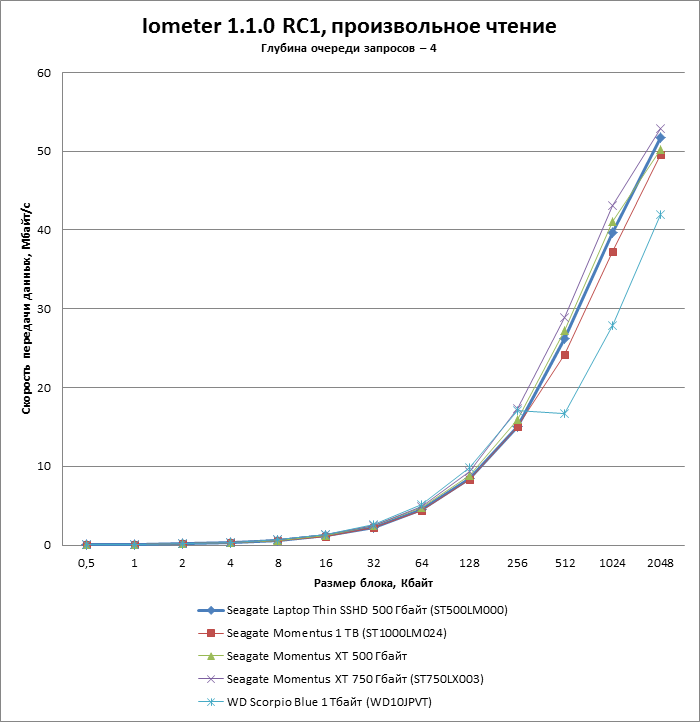

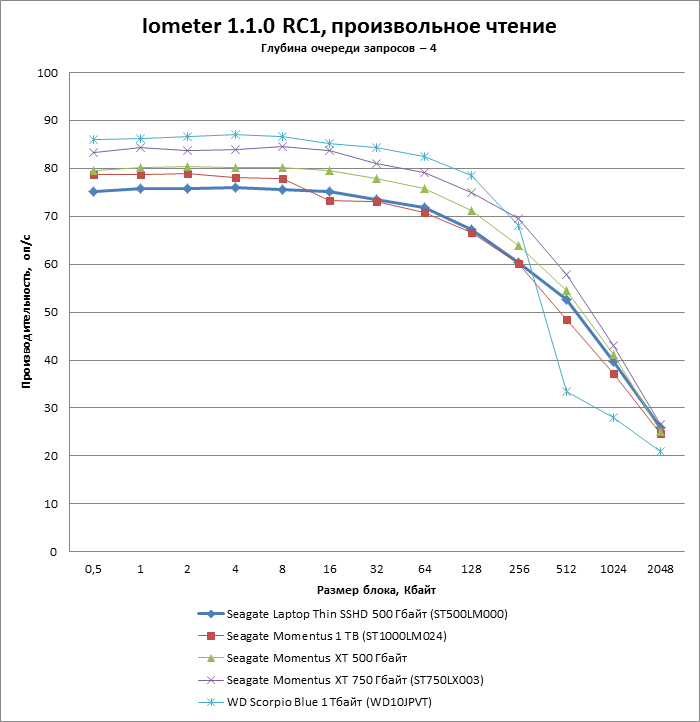

Произвольное чтение

В следующих партиях тестов — на произвольное чтение — снова мы видим обычный набор результатов. Seagate Laptop Thin SSHD ничем не выделяется из общей толпы. Точно так же ведут себя и другие гибридные диски.

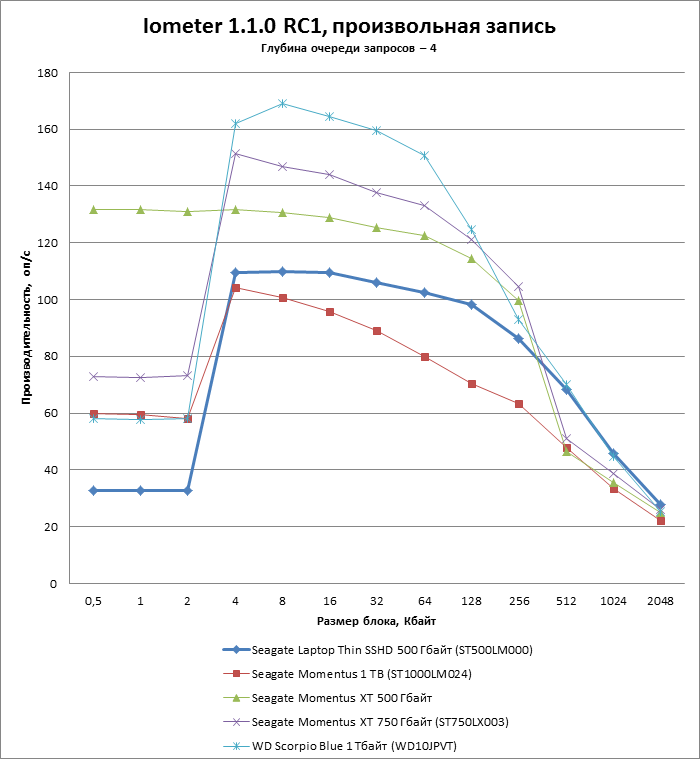

Произвольная запись

А вот в тестах на произвольную запись в операциях в секунду ситуация развивается немного интереснее. Здесь самый лучший результат принадлежит обычному диску WD Scorpio Blue (WD10JPVT), а второе место занял гибрид Seagate Momentus XT 750 Гбайт (ST750LX003). Что касается нашего главного подопытного, то ему досталось немного печальное предпоследнее место.

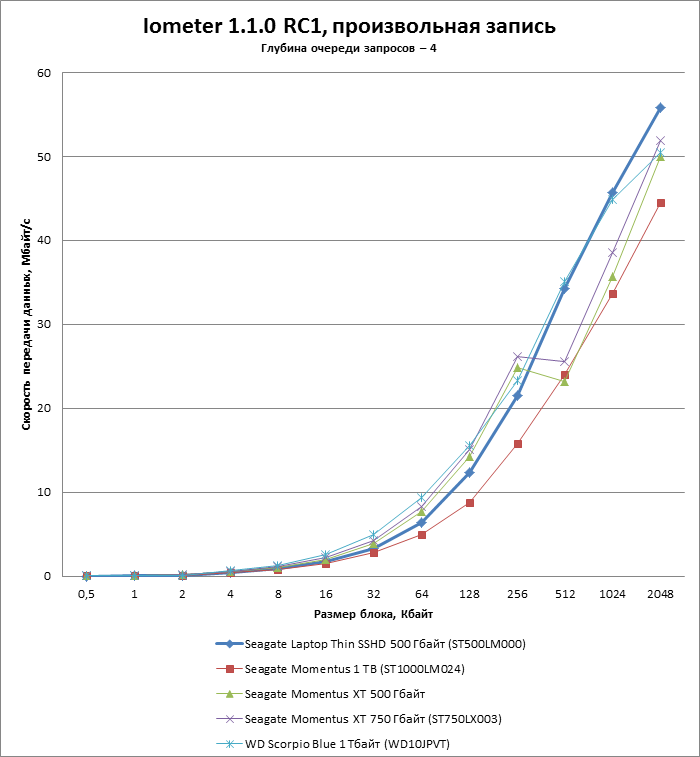

Впрочем, в следующем тесте, показывающем скорость произвольной записи в мегабайтах в секунду, герой нашей статьи смог отыграться и показал лучший результат.

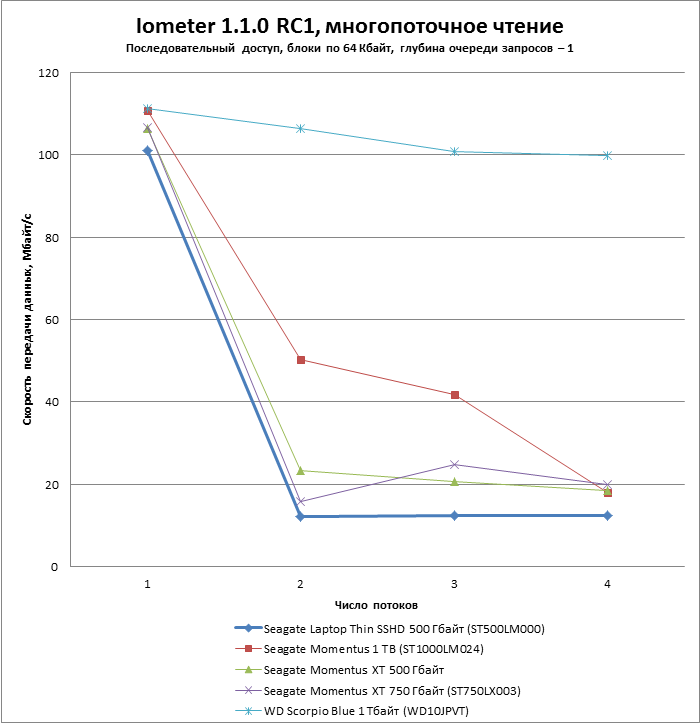

Многопоточное чтение

В тестах на многопоточное чтение Seagate Laptop Thin SSHD снова показал себя с худшей стороны. Его результаты никак нельзя назвать выдающимися.

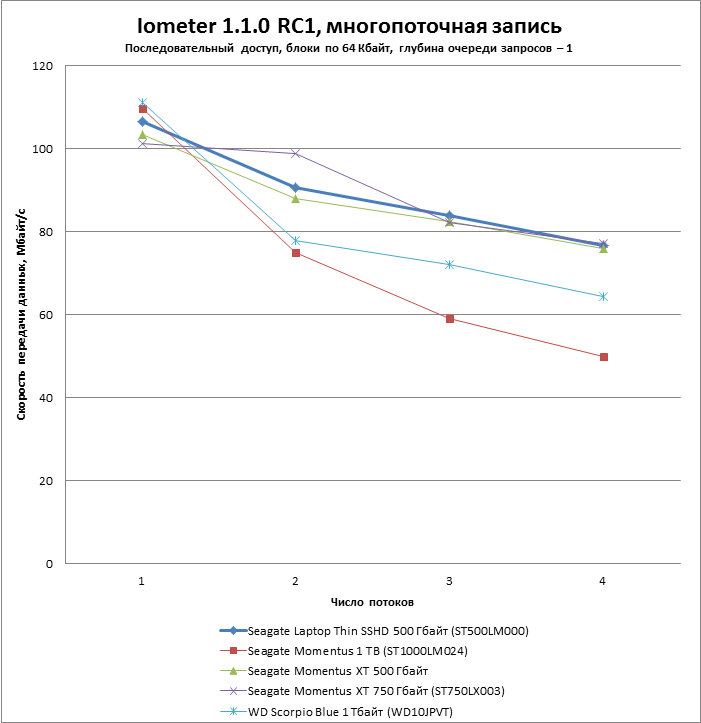

Многопоточная запись

В последнем тесте IOMeter, посвящённом многопоточной записи, Seagate Laptop Thin SSHD удалось частично отыграться. Его результат далеко не самый худший, хоть и на рекорд он никак не тянет.

#PCMark 7

В следующем, последнем тесте PCMark 7 набор участников будет немного другим. Из соревнования выбывают диски Seagate Momentus XT 500 Гбайт и WD Scorpio Blue 1 Тбайт (WD10JPVT). Когда два последних диска попали в нашу тестовую лабораторию, в методику тестирования не входил бенчмарк PCMark 7.

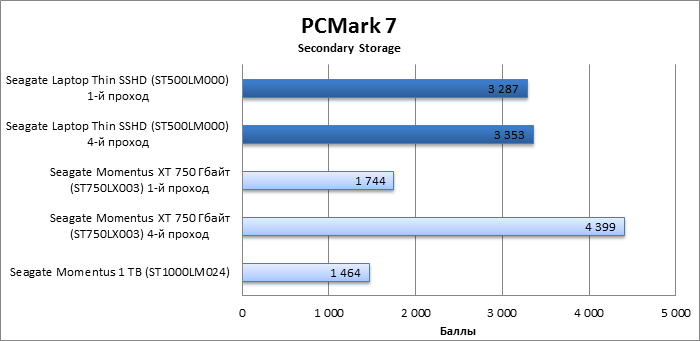

В итоговую диаграмму были добавлены результаты Seagate Laptop Thin SSHD 500 Гбайт (ST500LM000) и Seagate Momentus XT 750 Гбайт (ST750LX003) после первого и четвёртого проходов PCMark 7. Сделано это для того, чтобы файлы бенчмарка смогли закешироваться на флеш-память диска и можно было бы посмотреть на настоящую производительность гибрида. Также в тесте участвует обычный «хард» Seagate Momentus 1 Тбайт (ST1000LM024).

Из диаграммы видно, что новый гибридный диск стал быстрее «обучаться» и показал хорошие результаты после первого прохода. А вот Seagate Momentus XT 750 Гбайт (ST750LX003) после первого прохода показал результат обычного жесткого диска — его производительность начала расти позже. Что касается обычного диска, то его результат составил 1464 балла, что является нормой среди обычных 2,5-дюймовых жестких винчестеров.

#Выводы

Выход третьего поколения гибридных дисков Seagate, равно как и переименование этой линейки, прошел без лишней помпы. Можно сказать, тихо и скромно. Видимо, это объясняется тем, что на момент написания данного обзора всё ещё не готовы десктопные гибриды. Они, пожалуй, и будут самым интересным в обновлённой линейке – ведь о производительности мобильных SSHD уже давно известно, в то время как 3,5-дюймовые гибриды пока ещё остаются загадкой.

Что касается диска Seagate Laptop Thin SSHD, о котором мы и говорим в этом обзоре, то смотрится он противоречиво. Производительность этого гибрида, конечно, ниже, чем у его 9-миллиметровых аналогов, но главное его достоинство – размер. До этого момента у Seagate не было полутерабайтного 2,5-дюймового гибридного диска 7-миллиметровой толщины. А это значит, что теперь «гибриды» Seagate можно установить в те ноутбуки, в которые не помещались старые Momentus XT.
