Обзор NAS Western Digital My Cloud Mirror: прост, недорог, удобен

Характеристики. Комплектация. Внешний вид

Сетевой накопитель с тысячами возможностей нужен далеко не всегда, а главное, не всем. Большинству пользователей ни к чему витиеватые функции администрирования и разнообразные настройки доступа к данным. Главное, чтобы NAS обеспечивал надёжное хранение файлов и удалённый доступ к ним, а также чтобы его можно было использовать в качестве резервного хранилища. При этом крайне желательно, чтобы настройка устройства осуществлялась бы раз и навсегда. Или хотя бы почти навсегда. Вот именно к таким простым, но всё-таки полноценным сетевым накопителям и относится сегодняшний гость нашей тестовой лаборатории — двухдисковый NAS Western Digital My Cloud Mirror, к изучению которого мы и приступаем.

#Технические характеристики

Western Digital My Cloud Mirror
HDD 2 x 3,5” SATA
Файловая система Внутренние жёсткие диски: EXT4
RAID уровень Однодисковый том, JBOD, RAID 0/1
Процессор 1,2 ГГц
Оперативная память 512 Мбайт DDR3 SDRAM
Сетевые интерфейсы 1 х Gigabit Ethernet RJ-45
Дополнительные интерфейсы 2 x USB Host 3.0
Дисплей Отсутствует
Протоколы FTP, CIFS/SMB, AFP, NFS, SNMP, SSH, HTTP, P2P
Клиенты Microsoft Windows XP, Vista, Windows 7, Windows 8, Apple Mac OS X и другие
Система охлаждения 1 х вентилятор 35х35 мм
Габариты, мм 100х155х172
Масса, кг 1,6 (с HDD)
Гарантия, мес. 36
Цена, руб. (за 4 и 6 Тбайт) 14 500 / 19 000

Линейка сетевых накопителей Western Digital My Cloud невелика, но у неё, как и среди NAS других производителей, есть деление на устройства с базовым набором возможностей и устройства с дополнительными функциями администрирования. Последние относятся к экспертной серии, которая, по мнению разработчиков, может быть использована в малом бизнесе. Ну а модель My Cloud Mirror относится к домашней серии NAS.

Системная плата My Cloud Mirror

В отличие от ряда других разработчиков NAS, в Western Digital не сильно афишируют аппаратную базу своих сетевых накопителей, поэтому доподлинно узнать, какой именно процессор скрывается под крепко приклеенным миниатюрным радиатором, нам не удалось. Но скорее всего, устройством управляет тот же процессор, что и у однодисковой модели My Cloud, имеющий два вычислительных ядра ARM Cortex-A9. А вот тактовую частоту процессора производитель не скрывает. Она составляет 1,2 ГГц.

Модули оперативной памяти Nanya DDR3-1600

Объём оперативной памяти также приводится в официальной спецификации устройства — он составляет 512 Мбайт. Память представлена двумя несъёмными модулями SDRAM NANYA NT5CB256M8FN-DI разработки тайваньской компании Nanya Technology. Два последних символа в наименовании означают, что модули относятся к классу DDR3-1600, но производительность памяти ограничена возможностями аппаратной платформы.

Модуль памяти NAND Hynix

Неподалёку на плате размещён флеш-модуль для хранения прошивки ёмкостью 256 Мбайт. Интересно, что информация об использующейся для этого микросхеме с маркировкой SKhynix H27U2G8F2CTR-BC отсутствует на сайте компании-разработчика Hynix Semiconductor Inc.

Сетевой интерфейс Marvell Alaska 88E1518

Передачу данных по сети обеспечивает гигабитный интерфейс Marvell Alaska 88E1518 разработки компании Marvell Technology Group Ltd.

Контроллер интерфейса USB 3.0 YET-D720202

Несмотря на то, что точная модель процессора нам неизвестна, работа портов USB 2.0 наверняка реализована за счёт его аппаратных возможностей, а вот функционирование двух имеющихся на борту портов USB 3.0 обеспечивает микроконтроллер YET-D720202 производства японской компании Renesas Electronics Corporation. Эту микросхему довольно часто можно встретить в конструкции различных карт расширения с портами USB 3.0.

Набор интерфейсов у My Cloud Mirror минимальный: для подключения внешних носителей данных и других устройств предусмотрены только порты USB 3.0, портов eSATA на борту этого NAS нет. Гигабитный сетевой порт тоже один. В целом аппаратную базу и качественный состав интерфейсов подключения My Cloud Mirror можно отнести к базовому или начальному уровню. Для большинства домашних пользователей его будет вполне достаточно, остальным же лучше обратить внимание на другие модели NAS.

#Комплектация

Комплект поставки My Cloud Mirror

Устройство поставляется в небольшой картонной коробке тёмно-синего цвета, внутри которой, помимо самого NAS, мы обнаружили следующие аксессуары:

  • небольшой блок питания с несъёмным кабелем и двумя сменными вилками разных стандартов,
  • сетевой кабель,
  • краткое бумажное руководство по установке и настройке.

Комплект поставки минимальный, но в нём присутствует всё необходимое для начала работы с устройством. Нет только компакт-диска с ПО, но его необходимо скачать с сайта производителя. Кроме того, в комплект поставки NAS входят ещё и два предустановленных жёстких диска. В серии My Cloud Mirror есть три модели, различающиеся именно значениями общей ёмкости дисков: 4, 6 или 8 Тбайт*. Наш экземпляр был оснащён двумя дисками Western Digital WD20EFRX серии Red ёмкостью 2 Тбайт каждый (модель WDBZVM0040JWT).

* Уточнение: в августе 2014 компания стала оснащать накопители серии My Cloud и 6-Тбайт дисками, так что максимальный объем модели Mirror вырос до 12 Тбайт.

#Внешний вид и эргономика

Внешний вид My Cloud Mirror

Панель индикаторов

Выглядит новинка не совсем обычно: не то чтобы футуристично, но не так, как большинство других двухдисковых NAS. Корпус зрительно разделён на две п-образные панели со скруглёнными гранями — в нашем случае серебристую и белую. Они составлены вместе так, чтобы образовывать замкнутую объемную фигуру.

Задняя стенка

В нижней части лицевая панель имеет вставку серого цвета с тремя светодиодными индикаторами питания и активности жёстких дисков. А вот кнопки питания у нового NAS нет — её функции возложены на управляющую программу. Все имеющиеся на борту накопителя интерфейсы расположены на задней стенке, выполненной из серебристого пластика. Там же размещён разъём для подключения адаптера питания и отверстие для крепления замка безопасности типа Kensington. Отсутствие хотя бы одного USB-порта на передней панели — это недостаток, но, если принять во внимание небольшие габариты My Cloud Mirror, он не такой уж и существенный. Накопитель достаточно лёгкий, а потому его всегда можно приподнять и развернуть в случае необходимости.

Вид снизу

Дверца HDD-отсека

Опирается NAS на четыре ножки из мягкого синтетического материала. Вся нижняя поверхность изрезана вентиляционными отверстиями. Точно так же выглядит и верхняя грань, но, в отличие от нижней, эта часть корпуса My Cloud Mirror сделана открывающейся. Именно через верх пользователь может устанавливать в накопитель жёсткие диски. Дверца имеет простой пружинный замок и открывается при нажатии на расположенную тут же кнопку.

Внешность WD My Cloud Mirror получилась достаточно запоминающейся. Связано это ещё и с тем, что накопитель имеет хоть и не рекордно малые, но всё-таки достаточно скромные габариты для двухдискового NAS. А ещё он похож на книгу. Не то чтобы очень сильно, но на книжной полке он будет смотреться очень гармонично, как и почти все накопители WD.

Монтаж жёстких дисков и внутреннее строение

Монтаж жёстких дисков

Дисковый отсек

Как уже было сказано выше, осуществлять монтаж жёстких дисков пользователю My Cloud Mirror придётся только в том случае, если эти самые диски потребуется заменить. Сетевой накопитель, который пользователь достанет из коробки, будет уже с предустановленными дисками, а потому никаких дополнительных операций с ним производить не требуется. Тем не менее сам процесс монтажа или демонтажа носителей у новинки упрощён до предела.

Диски с элементами крепления

Никаких салазок у этого NAS нет. Их роль играют внутренние металлические стенки корпуса с пазами для скольжения по ним специальных винтов с цилиндрическими головками. Пары этих винтов вкручиваются в боковые крепёжные отверстия жёстких дисков. За них же цепляются пластиковые лепестки, облегчающие процесс вытягивания дисков наружу. Ну а чтобы обеспечить надёжность установки и предотвратить случайное извлечение, сверху диски прижимаются металлической пластиной с винтом, который вкручивается в центральную часть корпуса My Cloud Mirror без применения инструмента.

Внутреннее строение корпуса

Минусом отсутствия салазок в конструкции является то, что 2,5-дюймовые носители в My Cloud Mirror так просто не установишь, но от NAS базового уровня, да еще и с предустановленными дисками, не следует ждать всех мыслимых возможностей. Из плюсов же такой конструкции стоит отметить небольшие габариты устройства в целом. Вообще, размеры My Cloud Mirror при желании можно было бы и ещё уменьшить, но жертвовать дизайном и пластиковым обвесом внутреннего металлического кожуха разработчики не стали. Жаль, наверное, ведь в этом случае корпус можно было бы сделать с несущими металлическими стенками, которые отводили бы тепло, и, возможно, вообще отказаться от вентилятора.

Вентилятор

Кстати, о вентиляторе. Нам вначале показалось, что его у My Cloud Mirror вообще нет — этому способствовали компактность и тихая работа. Но, не без труда сняв все пластиковые кожухи, в нижней части лицевой панели мы обнаружили небольшой, 35-миллиметровый вентилятор. Установлен он под незначительным углом, который, по мнению инженеров из Western Digital, должен обеспечивать равномерный (или хотя бы какой-нибудь) обдув жёстких дисков. Угол невелик, так что последнее заявление выглядит весьма спорным. Обдув, конечно же, будет, но, поскольку воздух может выходить через отверстия не только в верхней, но и в нижней панели корпуса, эффективность такой системы охлаждения вряд ли велика.

Каркас корпуса без пластикового обвеса

Ну а любители настоящего «компьютерного хардкора» вполне комфортно могут эксплуатировать My Cloud Mirror и без пластикового обвеса — в том виде, в котором он изображён на фото выше. В отличие от многих других NAS, это устройство в таком состоянии полностью работоспособно, по габаритам лишь незначительно крупнее пары 3,5-дюймовых жёстких дисков и отличается неплохим отводом тепла. Только не стоит забывать, что «смена дизайна» повлечёт за собой потерю гарантии, ведь пользователю официально разрешено забираться не далее дискового отсека.

Крепление системной платы

Подробно изучив конструкцию корпуса, мы забыли упомянуть об одной крайне важной составляющей NAS — о его системной плате. Если в других подобных устройствах за счёт своих крупных размеров она всегда находится на виду, то у My Cloud Mirror её сразу и не заметишь. Плата настолько компактная, что легко уместилась в свободное пространство между дисками, при этом между ними осталось достаточно места для циркуляции воздуха. Надо отметить, что все металлические части корпуса надёжно объединены с электрической массой системной платы. Вообще сборка устройства очень аккуратная, а наличие многочисленных резиновых уплотнителей в конструкции говорит о том, что разработчики позаботились о шумоизоляции и гашении вибрации от жёстких дисков.

Тестирование. Выводы

Работа с устройством

Установка ПО для начала работы с My Cloud Mirror

Для работы с My Cloud Mirror достаточно подключить его к электрической сети и к роутеру, после чего набрать в интернет-браузере адрес страницы, с которой в инструкции из комплекта поставки рекомендуется начать установку ПО, и следовать простым рекомендациям, которые будут появляться на экране на русском языке. Вряд ли у кого-то возникнут затруднения или хотя бы вопросы во время этой несложной установки. Весь процесс занял у нас всего несколько минут.

Пиктограммы установленных приложений

Сразу после установки ПО NAS готов к работе, а на рабочем столе пользовательской ОС появятся четыре новые пиктограммы, с помощью которых можно перейти к веб-интерфейсу устройства, открыть его общую для доступа папку, запустить отдельное приложение для работы с хранящимися на дисках данными (по сути — файловый менеджер) и перейти на страницу центра обучения по работе с NAS.

При первом же запуске веб-интерфейса управляющая программа была обновлена до версии 1.03.41. Изначально ориентировавшись на то, что перед нами относительно недорогой домашний сетевой накопитель, мы были готовы увидеть самый простой вариант веб-интерфейса, но новинка преподнесла сюрприз. Структура пользовательского интерфейса оказалась вполне «взрослой», его графическое оформление — современным, функциональное наполнение — не хуже, чем у NAS среднего ценового диапазона (за исключением нескольких функций, о которых будет сказано ниже), а безупречно высокая скорость работы с меню и отсутствие мелких неприятных недоработок заставили окончательно изменить своё мнение о статусе этого сетевого накопителя и его месте на рынке.

Веб-интерфейс My Cloud Mirror

Веб-интерфейс оформлен в тёмных цветах с оригинальными контурными пиктограммами. Графики немного, но текстовое оформление организовано таким образом, что заблудиться в меню очень непросто. Выполнено оно в виде расположенной в верхней части рабочего стола горизонтальной полосы с большими кнопками. Выше есть ещё четыре небольшие кнопки, на которые возложены функции управления питанием NAS, смены пользователя, работы с USB-накопителями и вызова справки. Ну а на главной странице веб-интерфейса, которую пользователь видит сразу после ввода своего имени и пароля, отображается полная информация о состоянии устройства: свободный объём дискового пространства, индикаторы сетевой активности, а также активности процессора и памяти, версия микропрограммы, состояние системы в целом и многое другое. Каждый из этих пунктов можно выбрать, изучить подробности и в случае необходимости провести те или иные настройки.

Настройки доступа к данным

Настройки прав пользователей

Разделы основного меню My Cloud Mirror традиционны для управляющей программы любого серьёзного накопителя. Ожидая увидеть минимум функций и изменяемых параметров, мы были удивлены наличием в системе полноценных настроек доступа к папкам. На странице «Ресурсы» можно подключить или отключить доступ к тем или иным папкам по разным протоколам, а раздел «Пользователи» позволяет не только разграничить доступ к этим ресурсам, но и установить дисковые квоты на скачивание данных. Пользователи могут быть объединены в группы, каждой из которых также можно назначить свои настройки доступа.

Выбор RAID-массива

Настройки дискового пространства не позволяют разве что выбрать файловую систему. По умолчанию доступна лишь EXT4, но это вряд ли можно причислить к недостаткам. Сразу после установки ПО два диска My Cloud Mirror объединены в зеркальный массив RAID 1, но при необходимости он может быть изменён на RAID 0, JBOD или режим объединённого дискового пространства. Настройки интуитивно понятны и требуют от пользователя лишь осознания того, что при изменении RAID-массива все данные с дисков будут удалены.

Сетевые службы

Настройка серверов DLNA и iTunes

Что касается работы с различными протоколами, то My Cloud Mirror, в отличие от своего старшего собрата, двухдисковой модели My Cloud EX2, не имеет возможности создания на своей базе iSCSI-хранилища. Кроме того, младший NAS не работает с протоколом IPv6 и не имеет возможности добавления в Active Directory. Со всем остальным новинка справляется ничуть не хуже, чем любое другое сетевое хранилище среднего ценового диапазона. На основе этого NAS можно создать FTP-сервер, DLNA-сервер, iTunes-сервер и многое другое.

Торрент-клиент

Настройка загрузки по протоколам FTP и HTTP

Этот сетевой накопитель можно использовать и в качестве торрент-сервера. Правда, сам торрент-клиент у My Cloud Mirror самый примитивный. Аналогичным образом можно настроить скачивание и по протоколу HTTP или FTP.

Настройки резервного копирования

Системные настройки

Настройки резервного копирования не слишком гибкие, но вполне достаточные для того, чтобы можно было легко и быстро сохранять данные из отдельных папок. Остальные настройки устройства традиционны для любого NAS и вряд ли требуют комментариев.

Системные утилиты

Упоминания заслуживают встроенные системные утилиты, предназначенные для диагностики как отдельных аппаратных составляющих NAS, так и системы в целом. В My Cloud Mirror собран целый комплекс программ самодиагностики. В целом ПО My Cloud Mirror превосходит все ожидания — оно вполне сравнимо с ОС сетевых накопителей среднего и даже верхнего ценового диапазона. Было бы интереснее, если бы разработчики из Western Digital предусмотрели универсальную управляющую программу для своих NAS, с одним и тем же набором функций и возможностей, ограниченных лишь аппаратным обеспечением самих устройств, но это уже вряд ли стоит причислять к недостаткам новинки.

Тестирование

Системная информация о жёстких дисках

Тестирование проводилось со штатными жёсткими дисками из комплекта поставки. Тестовый стенд для проверки быстродействия имел следующую конфигурацию:

  • процессор Intel Pentium 4 631 3,0 ГГц;
  • системная плата ASUS P5KPL (Intel G31);
  • ОЗУ 4096 Мбайт DDR2-800 SDRAM;
  • видеокарта Radeon X550 128 Мбайт;
  • SSD-накопитель Intel X25-M SSDSA2M160G2GC ёмкостью 160 Гбайт;
  • ОС Windows 7 Ultimate.

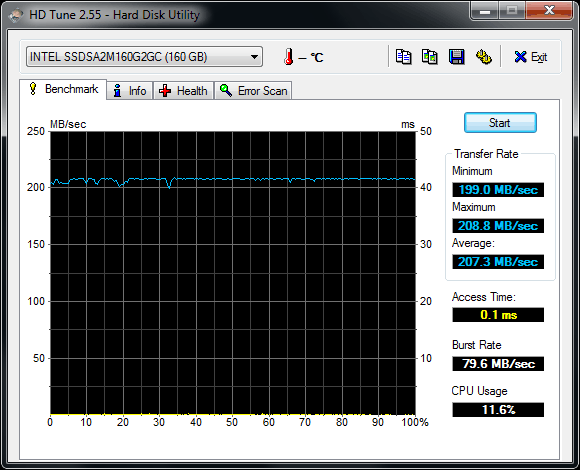

Оценка производительности эталонного SSD-диска

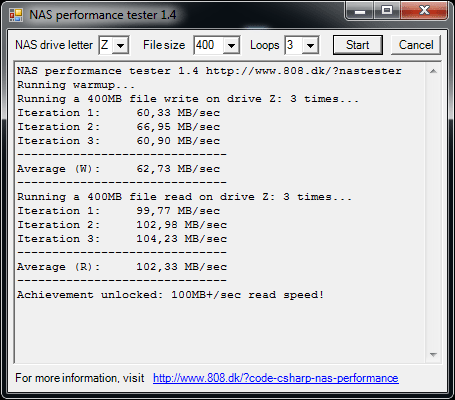

Собственные скорости чтения и записи тестового стенда составили порядка 200 Мбайт/с, поэтому стенд не будет ограничивать результаты производительности сетевого накопителя. Оценка скорости работы проводилась для дисков, собранных в RAID-массивы уровней 0 и 1. В качестве файловой системы на всех этапах тестирования использовалась единственно возможная по умолчанию EXT4. На диске была создана открытая для общего доступа папка, которая была подключена в ОС тестового стенда как сетевой диск. Тестирование проводилось с помощью программ ATTO Disk Benchmark и NAS Performance Tester. Результаты тестирования представлены ниже.

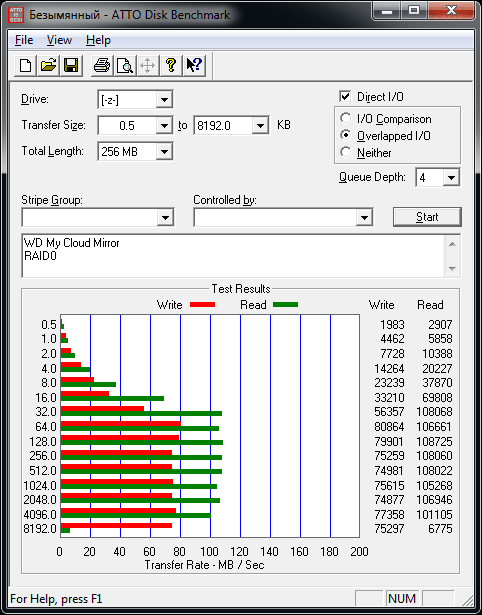

Производительность My Cloud Mirror с дисками в массиве RAID 0

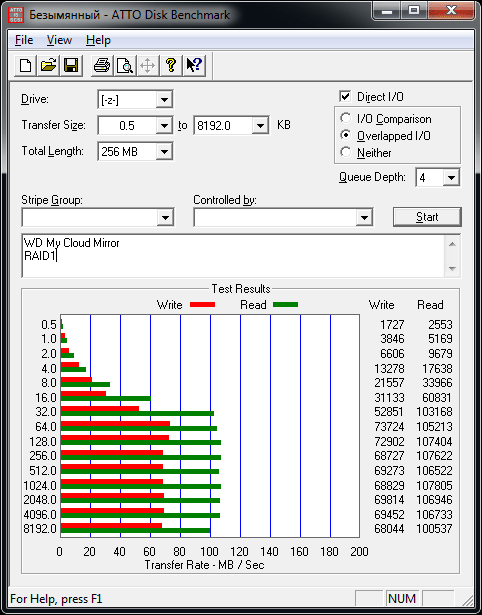

Производительность My Cloud Mirror с дисками в массиве RAID 1

Кроме того, была проведена последовательная передача пакетов, состоящих из файлов разных типов: видео (четыре файла VOB объёмом 965 Мбайт каждый), фото (файлы JPG общим объёмом 655 Мбайт), аудио (файлы MP3 общим объёмом 775 Мбайт), а также сохранённых интернет-страниц — различных файлов очень маленького размера (общий объём файлов 63,3 Мбайт). Результаты тестирования представлены на гистограмме ниже.

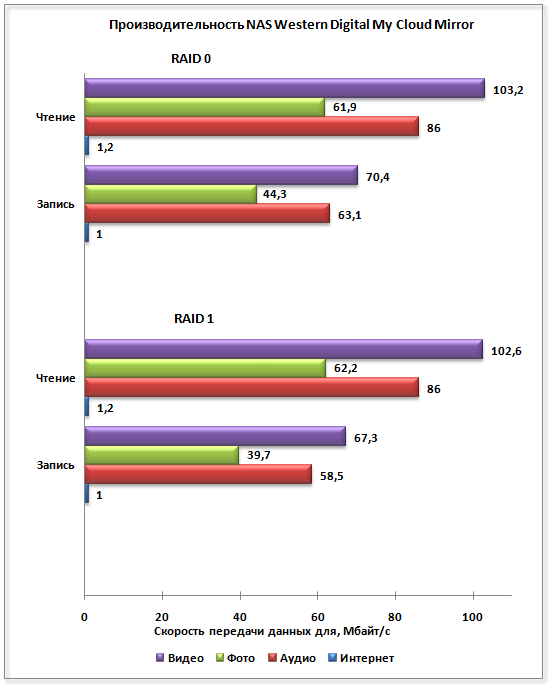

Гистограмма тестирования производительности My Cloud Mirror

Они неплохо согласуются друг с другом и наглядно демонстрируют аппаратное ограничение производительности My Cloud Mirror. Скорости чтения и записи для разных типов RAID-массивов очень близки друг к другу. Это говорит о том, что в первую очередь этот NAS создан для тех пользователей, которые хотели бы больше внимания уделить защите своих данных, а вопрос с объёмом дискового пространства для них легко решается увеличением объёма носителей. С другой стороны, продемонстрированных сетевым накопителем скоростей обмена данными вполне достаточно для одновременной работы с устройством нескольких пользователей.

Что касается уровня шума и охлаждения, то, несмотря на несовершенную систему вентиляции, My Cloud Mirror практически неслышим в работе и при этом не замечен в сильном нагреве корпуса. За всё время тестирования встроенный вентилятор так ни разу и не загудел на максимальных оборотах. Кроме того, тихой работе способствуют ещё и резиновые вставки, на которых внутренний металлический каркас подвешивается к внешнему пластиковому корпусу.

#Выводы

Сетевой накопитель WD My Cloud Mirror задаёт новую планку для производительности и возможностей NAS начального ценового диапазона. Его основными достоинствами являются:

  • безупречное в плане комфорта в работе управляющее ПО;
  • очень большой спектр возможностей для своего ценового диапазона;
  • низкий уровень шума;
  • достаточно высокая (для дома) производительность.

И всё это в компактном корпусе за вполне приемлемые деньги. Стоимость модели с дисковым объёмом 4 Тбайт, которая была у нас на тестировании, составляет менее пятнадцати тысяч рублей. Если из этой суммы вычесть стоимость двух жёстких дисков, которая составляет около семи тысяч рублей, то выяснится, что цена новинки без дисков составляет менее восьми тысяч рублей. Это почти столько же, сколько стоит, например, домашний NAS QNAP TS-212, побывавший у нас на тестировании в феврале этого года. Последний хоть и имеет несколько более широкие возможности за счёт универсального фирменного ПО, но по производительности ощутимо (процентов на 30%) проигрывает герою нашего сегодняшнего обзора. Скорее всего, NAS My Cloud Mirror быстро найдёт своих поклонников среди домашних пользователей, хотя побороться с конкурентами за место под солнцем ему всё-таки придётся.
