Обзор материнской платы ASRock Z97 Extreme6: экстремально хороша

Характеристики. Комплектация. Внешний вид

В данный момент компания ASRock продвигает три основные линейки материнских плат. Серии Overclocking и Gaming одним лишь своим названием уже показывают нам, для чего они были созданы и какие задачи можно решить, купив одну из них. Extreme-модели всегда стояли несколько особняком, покрывая гораздо более широкий сектор потребностей и неизменно обеспечивая отличное отношение получаемых возможностей к каждому выделенному на покупку рублю.

ASRock Z97 Extreme6

ASRock Z97 Extreme6 является типичнейшим (в самом хорошем смысле этого слова) представителем серии, предлагая максимум возможностей за приемлемую цену. Посудите сами: мощная 12-фазная подсистема питания, поддержка Quad-вариаций CrossFireX и SLI, качественный звук, обилие современных и привычных интерфейсов для накопителей, два сетевых контроллера и, конечно же, обилие фирменных разработок и технологий. Насколько удачно получилось совместить все это в одном продукте, покажет наше тестирование.

#Спецификации материнской платы

ASRock Z97 Extreme6
Процессор Процессоры Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron в исполнении LGA1150 (четвертое, обновленное четвертое и пятое поколения микроархитектуры Core).
Чипсет Intel Z97 Express.
Подсистема памяти 4 x DIMM DDR3 (non-ECC) небуферизованной памяти объемом до 32 Гбайт;
двухканальный режим работы памяти;
поддержка DDR3 3200(O.C.)//2933(O.C.)/ 2800(O.C.)/2600(O.C.)/ 2400(O.C.)/2133(O.C.)/ 1866(O.C.)/ 1600/1333/1066 МГц;
поддержка XMP (Extreme Memory Profile) 1.3/1.2.
Графический интерфейс Интегрированное графическое ядро процессора позволяет использовать порты HDMI, DVI, DisplayPort.
Поддерживаются разрешения до 4K2K включительно.
Аудиоподсистема 7.1-канальный HD-кодек с поддержкой защиты данных (аудиокодек Realtek ALC1150);
поддержка 192 кГц/24-бит вывода звука;
технология Purity Sound 2;
поддерживает определение типа подключенного устройства, многопотоковое воспроизведение, переназначение разъемов передней аудиопанели.
Сетевой интерфейс Сетевые контроллеры Gigabit LAN (10/100/1000 Мбит):
1 x I218V (Intel);
1 x RTL8111GR (Realtek).
Разъёмы для плат расширения 1 х PCI Express x16, режим работы x16/x8, Gen 3 (PCIE2);
1 х PCI Express x16, режим работы x8, Gen 3 (PCIE4);
1 х PCI Express x16, режим работы x2, Gen 2 (PCIE5);
2 х PCI Express x1, режим работы x1, Gen 2 (PCIE1 и PCIE3);
1 x mini PCI Express x1 (делит линии с PCIE3);
1 x M.2 Ultra, режим работы x4, Gen 3;
1 x M.2, режим работы x2, Gen 2.
Масштабируемость видеоподсистемы AMD Quad-GPU CrossFireX;
NVIDIA Quad-GPU SLI.
Интерфейсы накопителей Чипсет Intel Z97 Express: 6 x SATA 3, пропускная способность до 6 Гбит/с;
1 x SATA Express, пропускная способность до 6 Гбит/с.
Поддержка RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug.
Контроллеры ASMedia ASM1061 (два):
6 x SATA 3, пропускная способность до 6 Гбит/с.
Интерфейс USB Чипсет Intel Z97 Express:
8 x USB 3.0 (5 на задней панели через хаб, 4 порта подключаются к соответствующим разъемам на системной плате);
5 x USB 2.0 (4 порта подключаются к соответствующим разъемам на системной плате, один порт около внутренних выводов интерфейсов).
Внутренние разъемы и кнопки на системной плате 2 x разъем USB 3.0 (4 порта);
2 x разъем USB 2.0 (4 порта);
1 x порт USB 2.0;
10 x SATA 3;
1 x SATA Express;
1 x разъем TPM;
1 x разъем COM;
1 x разъем Thunderbolt AIC;
1 x разъем аудио на передней панели;
1 x разъем кнопок/светодиодов корпуса;
1 x 4-pin разъемы для вентилятора ЦП;
1 x 3-pin разъемы для вентилятора ЦП;
1 x 4-pin разъемы для корпусного вентилятора;
3 x 3-pin разъемы для корпусного вентилятора;
1 x 24-контактный ATX-разъем;
1 x 8-контактный разъем питания ATX 12 В;
1 x перемычка CLEAR CMOS;
1 x кнопка Power;
1 x кнопка Reset;
1 x переключатель BIOS SELECT.
Разъемы и кнопки на задней панели 1 x порт PS/2 (комбинированный);
6 x порт USB 3.0;
1 x порт HDMI;
1 x порт DVI;
1 x порт DisplayPort;
1 x порт eSATA;
2 x порт RJ-45;
5 x 3,5-мм аудиоразъемы (3,5 mm minijack);
1 x оптический выход SPDIF-интерфейса;
1 x кнопка Clear CMOS.
Микросхема I/O-контроллера Nuvoton NCT6791D.
BIOS 2 x 64 Мбит AMI UEFI BIOS с графической оболочкой (Full HD).
Фирменные функции, технологии и особенности Ultra M.2;
HDD Saver;
XXL Aluminum Alloy Heatsink;
Premium Alloy Choke;
NexFET™ MOSFET;
Nichicon 12K Platinum Caps;
Sapphire Black PCB;
Hi-Density Power Connector;
15u Gold Contact in DIMM Slots;
15u Gold Contact in VGA PCIe Slot (PCIE2);
Purity Sound™ 2;
ASRock Full Spike Protection;
ASRock Cloud;
APP Shop;
A-Tuning;
Key Master;
Full HD UEFI;
F-Stream;
Disk Health Report;
USB Key;
Key Master;
APP Charger;
XFast RAM;
Restart to UEFI;
Full HD UEFI;
My Favorites in UEFI;
UEFI Guide;
Instant Flash;
Internet Flash;
Crashless BIOS;
OMG (Online Management Guard);
UEFI System Browser;
UEFI Tech Service;
Dehumidifier;
Easy RAID Installer;
Easy Driver Installer.
Операционная система Microsoft Windows 8.1/8/7.
Форм-фактор, габариты (мм) ATX, 305x244.

#Упаковка и комплектация

Материнская плата прибыла к нам в объемной коробке, на которой предусмотрительно поместили ручку. Помимо огромной буквы «X», которая должна ассоциироваться с серией Extreme, на лицевой стороне упаковки упомянули едва ли десятую часть спектра фирменных технологий и поддерживаемого оборудования.

И правильно, для подробностей есть оборотная сторона. Несмотря на то, что практически вся площадь задействована под краткие описания той или иной особенности платы, вместить все не удалось: потенциальным покупателям предлагается воспользоваться QR-кодом со ссылкой на полную информацию о продукте.

В отличие, от другого не менее известного производителя материнских плат, чье название тоже начинается на букву «A», в ASRock предпочитают показать комплектные аксессуары прежде, чем в ваших руках окажется вожделенная «железка». С учетом широкой функциональности платы, аксессуаров могло быть и больше: четыре кабеля SATA, SLI-мостик, кабель питания для разъема HDD Saver, винтики для фиксации накопителей M.2 и заглушка задней интерфейсной панели. Как и у нашей предыдущей подопытной ASRock Fatal1ty Z97 Killer, рядом с ними нашлись наклейка, DVD-диск с необходимым софтом, многоязычная инструкция и англоязычная справка по основам BIOS.

Уровнем ниже, укрытая картонной перегородкой, обрамленная вспененным материалом и вложенная в антистатический пакет, оказалась сама ASRock Z97 Extreme6.

Рассмотрим ее внимательнее. Плату не предполагается использовать для получения каких-то запредельных результатов разгона или построения вычурных игровых систем, поэтому цветовая палитра выбрана весьма спокойная. Текстолит, имеющий собственное маркетинговое название Sapphire Black PCB, из-за обилия неокрашенных дорожек на верхнем слое приобретает коричневый оттенок. В этом легко убедиться, взглянув на фотографии. А вот особая высокоплотная структура печатной платы, лучше противостоящая как высокой влажности, так и механическим повреждениям, окажется скрытой от нашего зрения и не обнаружит себя даже после прочтения этого предложения. Для пары слотов памяти и радиаторов был выбран спокойный голубой цвет. Хотя над внешним видом системы охлаждения, бесспорно, потрудились, дизайн получился скорее утилитарный, чем накрепко впечатывающийся в память.

Взгляд с обратной стороны материнской платы позволяет увидеть, что ко второму полноразмерному слоту PCIe подведены восемь линий, значит с полноценной поддержкой CrossFire и SLI проблем не возникнет. По краю платы прерывистой нитью прошла изолирующая дорожка свободного текстолита — это одна из составляющих технологии Purity Sound 2, позволяющая снизить влияние остальных компонентов материнской платы на аудиотракт. Кроме этого, около сокета можно разглядеть три микросхемы, очевидно, принимающие участие в организации питания процессора. К ним мы вернемся немного позже.

Четыре слота DDR3 с обеих сторон оснащены защелками белого цвета. По сути, это единственный немного выбивающийся из общей цветовой гаммы элемент платы. До того, как в ASUS обратили внимание на эту, казалось бы, мелочь, акцентировать на этом внимание было бы неразумно, но теперь в погоне за симпатией со стороны пользователя важна любая деталь. Так как слот для основной видеокарты предусмотрительно опустили «на этаж» вниз, проблем при фиксации защелок не возникнет. Заявлена поддержка до 32 Гбайт небуферизированной памяти с частотами в интервале 1066-3200 МГц. Напомним, что, в соответствии со спецификациями платформы, максимальная сертифицированная частота памяти составляет 1600 МГц. Контактные площадки DIMM-разъемов оказались позолочены. Увеличенный до 15 микрон слой золотого напыления должен здорово уменьшить количество окислов, со временем возникающих в месте любого непосредственного контакта металлов. Подобным образом доработан и слот для видеокарты.

Набор основных слотов расширения выглядит вполне традиционным. Верхнюю позицию занял PCIe x1, следом идет основной (графический) слот с полным набором линий, далее свободное место, снова PCIe x1, второй полноразмерный (однако уже с половиной линий) слот, еще один пропуск и PCIe x2, мимикрирующий под своих более быстрых родственников.

Отдадим инженерам ASRock должное: оба упомянутых выше «пропуска» являются таковыми только для плат, требующих свободного слота расширения в корпусе. Незанятый текстолит никоим образом не пропадает, напротив, там разместились целых три дополнительных интерфейса.

В первую очередь упомянем так называемый Ultra M.2 (M2_1). Возможность получить четыре линии PCI Express 3.0 непосредственно от процессора очень нечасто встречается на рынке, равно как и накопители, способные задействовать почти 32 Гбит/с, которые он может предоставить. На данный момент максимальную скорость можно получить при помощи Samsung XP941, но и ему (четыре линии PCIe 2.0) оказывается не под силу раскрыть весь потенциал разъема. В общем, Ultra M.2 оказывается отличным заделом на будущее, даже несмотря на то, что основная видеокарта при установке подобного накопителя переключится в режим x8, а дополнительная — в x4. Из положительных моментов — ценой нескольких отверстий в текстолите список поддерживаемых форм-факторов накопителей для обоих разъемов M.2 представлен сразу пятью величинами: 2230, 2242, 2260, 2280 и 22110. Напомним, что первые две цифры — ширина, а следующие за ними — длина модуля в миллиметрах.

Второй разъем для NGFF-дисков (M2_2) выполнен с оглядкой на совместимость. В нем нашли место две линии PCIe Gen 2 (~10 Гбит/с) и выводы SATA3. К сожалению, как и на большинстве плат, пользователю придется выбирать между этим интерфейсом и портом SATA Express. Заявлена поддержка только для накопителей, поэтому произвольную плату с подобным типом разъема использовать не удастся. Именно на этот случай рядом с M2_1 оказался самый что ни на есть настоящий Mini PCIe, пригодный, например, для установки Wi-Fi-модуля. Нельзя не упомянуть, что использование MINI_PCIE1 отключит разъем PCIE_3.

Для удобства восприятия приведем таблицу, показывающую скоростные режимы работы основных слотов в различных сочетаниях.

Задействованные разъемыPCIE2PCIE4M2_1
PCIE2 x16 - -
PCIE2+PCIE4 x8 x8 -
PCIE2+M2_1 x8 - x4
PCIE2+PCIE4+M2_1 x8 x4 x4

При использовании нескольких видеокарт рекомендуется подвести к плате дополнительное питание. Для этого следует использовать расположенный в нижней части четырехконтактный разъем типа Molex.

Для перераспределения линий между слотами для графических адаптеров и Ultra M.2 используются шесть микросхем EJ178V производства Etron Technology.

ASM1184 от ASMedia берет на себя более простую задачу — переключать активные линии между PCIE3 и MINI_PCIE1.

В дополнение к этому HD3SS3415 от Texas Instruments обеспечивает попеременную работу SATA Express и M2_2, а ASM1456 осуществляет переключение между SATA3_A4 и eSATA на задней панели.

В плане более привычных нам SATA-портов материнская плата тоже не подвела, предлагая поддержку целого десятка накопителей. Шесть разъемов обслуживаются чипсетом Z97 Express, что предполагает не только RAID уровней 0/1/5/10, но и фирменные Rapid Start, Smart Response от Intel. Порты с маркировкой SATA3_4 и SATA3_5 одновременно являются частью колодки SATA Express, так что при выборе прогрессивного разъема максимальное количество подключаемых накопителей уменьшится до девяти.

Оставшиеся четыре порта предоставлены парой проверенных временем контроллеров ASM1061 от неоднократно упоминавшейся ASMedia Technology.

С подсистемой USB поступили интереснее. Если теоретических четырнадцати портов USB 2.0 от Z97 хватило бы всем, то шести USB 3.0 современному ПК может быть недостаточно. Ситуацию должны изменить две микросхемы от ASMedia: контроллер на два порта ASM1042 и четырехпортовый хаб ASM1074. Причем последний подключается к USB-портам чипсета, обеспечивая большую совместимость. Такое решение не позволит использовать полную пропускную способность четырех портов одновременно, зато не стоит ни единой занятой линии PCI Express. Оставшиеся четыре «чипсетных» USB 3.0 сделали доступными через две колодки на материнской плате. Теоретически к фронтальным портам высокоскоростные устройства будут подключаться чаще, поэтому подобная реализация не лишена смысла.

Вернемся к теме немного устаревших, но все еще актуальных USB второй версии. Как нетрудно догадаться, все они обслуживаются чипсетом. На задней панели для «обычных» USB места не нашлось, но на нижней части платы оказались две колодки (под четыре порта) и один полноценный разъем.

Его расположение поблизости от индикатора POST-кодов и кнопок трудно переоценить, особенно при использовании материнской платы в качестве открытого стенда. Завершим тему упоминанием технологии ASRock Full Spike Protection, обеспечивающей надежную защиту всех универсальных портов (и обоих сетевых интерфейсов) от статических разрядов.

Эпоха безликих кодеков прошла безвозвратно, и каждый производитель стремится выделиться оригинальным и качественным решением. На данной плате, как и на ASRock Fatal1ty Z97 Killer, применена фирменная разработка Purity Sound 2. Аудиокодек ALC1150 от Realtek, защищенный дорожкой свободного текстолита и металлическим впаянным щитом, может выводить звук сразу на два операционных усилителя N5532 производства Texas Instruments. Один из них подключен к дифференциальному выходу чипа без промежуточных конденсаторов, а второй предназначен для улучшения звука в наушниках (используется разъем на фронтальной панели), сопротивление которых может достигать 600 Ом. Кроме того, картина была бы неполной без специальной серии конденсаторов от Nichicon, именуемой Fine Gold.

Решив не класть все яйца в одну корзину, в ASRock предпочли использовать сетевые решения двух разных производителей. Сначала, разумеется, выбор пал на очень быстрый чип Intel i218V, как нельзя лучше сочетающийся с новым чипсетом Z97. Альтернативным решением стал RTL8111GR производства Realtek. Оба интерфейса практически равноправны и позволяют, например, пробуждать компьютер посредством технологии Wake-On-LAN или при помощи сервиса Orbweb.ME.

Еще одно проверенное решение, Super I/O микросхема NCT6791D от Nuvoton, заняло место между нижними PCIe x16 слотами. Помимо время от времени полезного PS/2 порта, чип обеспечивает замер напряжений и температур, а также управляет скоростью вращения вентиляторов. Обращаем ваше внимание, что на плате нашлось всего две 4-pin колодки с возможностью управления широтно-импульсной модуляцией — оставшиеся четыре разъема трехконтактные, а это значит, что контроль будет осуществляться при помощи изменения напряжения.

Наконец, мы дошли до того, как производитель защитил пользователя от опасностей, сопряженных с обновлением BIOS. На ASRock Z97 Extreme6 используется самый надежный способ, а именно две микросхемы, причем выбор активной осуществляется не программно, а при помощи расположившегося рядом удобного переключателя. Маркировка носителей информации скрыта под бумажной наклейкой, однако не составляет никакого труда выяснить, что используются чипы EN25QH64 от Eon Silicon Solution.

Вопреки тому, что задняя панель выглядит несколько пустовато, набор интерфейсов покроет практически все сферы применения материнской платы. Рассмотрим их по порядку, блоками: комбиразъем PS/2 и два USB 3.0 (Z97); DVI, кнопка Clear CMOS и eSATA; DisplayPort и HDMI; RJ-45 и USB 3.0 (i218V и Z97); RJ-45 и USB 3.0 (RTL8111GR и ASM1042); пять 3,5-мм minijack'ов и оптический аудиовыход.

Дополнительные интерфейсы, как обычно, можно получить, воспользовавшись внутренними выводами, большинство которых расположилось на нижней стороне платы. Перечислим их слева направо: AAFP; COM; коннектор для платы расширения Thunderbolt; колодка USB 3.0; две колодки USB 2.0 и один полноценный вертикальный порт того же стандарта; гребенка подключения кнопок и индикаторов корпуса; разъем HDD Saver (слева от переключателя микросхем BIOS) и выводы на системную «пищалку». Вторую колодку USB 3.0 можно найти между SATA-портами и основным разъемом питания платы. Ближе к центру платы поместили гребенку TPM. На радость любителям открытых стендов в углу платы обосновались кнопки Reset и Power, а рядом с ними оказался индикатор POST-кодов, здорово облегчающий поиск причины неудачного старта.

За вывод графики отвечает чип ASM1442K, логично помещенный поближе к подконтрольным видеовыходам.

#Подсистема питания

Основной преобразователь питания процессора включает двенадцать фаз. Дополнительное питание подводится через восьмиконтактный разъем EATX12V, что стало нормой для плат подобного уровня.

Во главе VRM оказался гибридный ШИМ-контроллер ISL6979 от Intersil, способный контролировать до шести реальных фаз.

Далее следуют расположившиеся по обеим сторонам платы шесть микросхем ISL6611A того же производителя, представляющие собой удвоители фаз с интегрированными драйверами. Следующим этапом идут двенадцать NexFET'ов CSD87350Q5D от Texas Instruments. Для завершения картины используются «платиновые» японские конденсаторы от Nichicon со временем наработки в 12 тысяч часов и дроссели Premium Alloy Chokes. Вот такая вот силовая установка. Несмотря не некоторую потерю гибкости в управлении фазами, преобразователь получился очень удачным: холодным, эффективным и точным. С измерениями вы сможете ознакомиться в разделе «Разгон и стабильность».

Подсистема питания памяти управляется неопознанным ШИМ-контроллером с маркировкой DQ=1A. В качестве силовых элементов использованы эффективные и холодные CSD87588N от Texas Instruments.

Для отвода тепла от преобразователя питания процессора используются два независимых радиатора. Меньший представляет собой монолитную конструкцию и весит 66 граммов.

Больший состоит из двух соединенных винтиком частей общей массой 154 грамма (основная часть — 100 г, вставка — 54 г). Оба радиатора фиксируются подпружиненными винтами, в качестве термоинтерфейса выступают привычные термопрокладки. Радиатор чипсета сделали широким и плоским, что должно способствовать теплоотдаче. Стограммовый вес и относительно качественный термоинтерфейс отлично справлялись с возложенной на них задачей, удерживая температуру чипсета на очень комфортных 40 градусах Цельсия.

UEFI BIOS и A-Tuning

#UEFI BIOS и A-Tuning

Микропрограммы находятся на двух 64-мегабитных чипах Eon Silicon Solution EN25QH64. Все скриншоты были сняты в последней доступной на момент тестирования версии 1.33 от 12 июня 2014 года. Настройки предварительно были сброшены на значения по умолчанию. В некоторых местах для наглядности выбрано что-то иное.

При старте системы пользователь видит логотип ASRock.

Загрузка новой версии микропрограммы проходит очень быстро и просто.

Впрочем, в разделе Tool есть специальный пункт, резервирующий содержимое микросхемы на запасную, так что даже при внезапном отключении электричества или прочей напасти вы не останетесь без спасательного круга. Единственное замечание касается того, что перед запуском операции копирования не запрашивается никакого подтверждения — иными словами, вам сделают предложение (уведомление), от которого невозможно отказаться.

Как мы уже упоминали в обзоре Fatal1ty Z97 Killer, новая серия плат от ASRock научилась выводить интерфейс UEFI в разрешении Full HD, соответственно, все несущие смысловую нагрузку скриншоты были сняты в этом режиме.

Для оценки того, насколько лучше и удобнее становится интерфейс, предлагаем вам ознакомиться со стандартным (1024x768 пикселей) режимом, который можно активировать вручную.

При первом входе мы попадаем на экран Main. Сразу же, нажав на Enter, отсюда можно попасть в My Favorite. Доступен выбор стартового раздела.

Еще один способ попасть в «Избранное» — нажать на кнопку в правом верхнем углу любой страницы. Быстрый доступ в раздел необходим, ведь в нем можно создать удобный именно вам набор опций/напряжений/частот. Добавление и удаление элементов производится нажатием клавиши F5 или кликом по кнопке-звездочке все в том же правом верхнем углу. Если элемент уже выбран, она подсветится желтым.

Напомним, что из раздела Main можно запустить обзорную экскурсию по разделам BIOS. При переключении языка на русский то же произойдет и с речью «экскурсовода» — образец русифицированного повествования вы сможете найти в конце раздела.

OC Tweaker позволяет привести производительность системы к желаемому уровню: как ускорить, так и замедлить.

Верхние места отданы «заводским» предустановкам разгона. Advanced Turbo осуществляет комплексное повышение производительности системы, в сфере его влияния оказываются частоты вычислительных ядер процессора, интегрированного видеоядра, оперативной памяти. Каждый из Load Optimized (CPU/GPU) OC Settings отвечает только за один из элементов, выведенный в название опции.

Частота памяти выставляется в интервале от 800 до 4000 МГц, позволяя по максимуму использовать потенциал памяти при любом значении BCLK. Подраздел управления задержками добавляет в процесс подстройки еще больше гибкости.

DRAM Tweaker поможет быстро выбрать один из профилей SPD или XMP, но учитывайте, что напряжение на памяти будет выставлено на усмотрение самой платы.

Основные напряжения могут быть выбраны как в режиме Override, так и в режиме Adaptive. Выбор Override оставляет поле с добавочным напряжением, так что его можно считать гибридным.

Доступные для изменения диапазоны напряжений в вольтах приведены в таблице ниже.

НапряжениеМинимальное значениеМаксимальное значениеШаг
CPU Core Voltage 0,800 2,000 0,001
CPU Cache Voltage 0,800 2,000 0,001
CPU System Agent Voltage (offset) -1,000 1,000 0,001
CPU Analog I/O Voltage (offset) -1,000 1,000 0,001
CPU Digital I/O Voltage (offset) -1,000 1,000 0,001
CPU Input Voltage 1,200 2,300 0,01
CPU Input Voltage (offset) 0 +0,400 0,001
DRAM Voltage 1,165 1,800 0,005
PCH 1,05V Voltage 0,977 1,322 0,005
PCH 1,5V Voltage 1,366 1,696 0,005

CPU Load-Line Calibration на данной плате имеет пять уровней подстройки. В разделе «Разгон и стабильность» мы выясним, какой из них является наиболее предпочтительным.

Часть напряжений доступна для прямого ввода, часть — во всплывающих окнах с ползунком. После клика по метке становится возможной пошаговая подстройка напряжения при помощи стрелок на клавиатуре.

Основной экран раздела Advanced не отличается от такового на остальных платах серии.

Вперед вынесен подраздел с информацией о процессоре и опциями его дополнительных подсистем.

Chipset Configuration в связи c приличным количеством дополнительных контроллеров несколько растянулся. В остальном же ничего непривычного здесь не встретить, тем более в правом столбце отображаются подсказки по любому из подсвеченных пунктов.

На странице Storage Configuration можно посмотреть список подключенных накопителей. В списке отображаются порты, использующие совместные ресурсы, поэтому внезапно неопределившийся привод не станет для пользователя сюрпризом. Интересна опция Dynamic Storage Accelerator, активация которой позволяет снизить задержки и увеличить количество I/O операций до максимально возможного, поддерживаемого накопителем.

Перейдем к разделу Tool. Все строки, начиная со второй, могут быть знакомы вам по нашим недавним обзорам (раз, два) продукции ASRock, поэтому уделим им буквально пару слов, но щедро приправим их скриншотами.

Easy Raid Installer поможет перенести драйверы, необходимые для создания RAID-массива с DVD на флеш-накопитель, чтобы упростить процесс установки ОС. Easy Driver Installer (при наличии сетевого подключения) скачает свежайшие «дрова» на USB-диск для тех, кто не хочет возиться с прилагаемым диском.

Низ раздела заняли три пользовательских профиля. На имя каждого выделено 19 символов. Благодаря переключателю микросхем количество профилей удваивается. Присутствует возможность сохранения на USB-накопитель.

В Full HD-версии UEFI раздел System browser наглядно проиллюстрирует и родные компоненты платы, и комплектующие, установленные вами.

Online Management Guard по выставленному расписанию ограничит доступ в Сеть для ребенка или даже поможет вылечить интернет-зависимость.

Похвально, что вопрос техподдержке можно задать даже без установки операционной системы.

Напоследок мы оставили управление новой функцией HDD Saver, потому что о ней есть что сказать. Ее активация сопряжена с необходимостью перезагрузки для определения «запитанных» от платы дисков. Основные дивиденды пользователь получит уже в среде операционной системы: там на включение/отключение дисков можно установить пароль и, чтобы все стало совсем удобно, задать под это действие собственное сочетание клавиш. Такая нехитрая процедура позволит скрыть до двух накопителей от посторонних глаз, обеспечив примитивную, но все-таки защиту личных файлов (особенно если не афишировать наличие дополнительных носителей информации). Если же отбросить все эти маркетинговые заявления об экономии энергии, продлении срока жизни накопителей и возможности их «прятать», а также тот факт, что лето подошло к концу, мы получим как минимум один очень приятный бонус — иногда можно не подключать к модульному БП дополнительный хвост с SATA-питанием. Как видно на скриншоте выше, системный SSD был подключен именно к разъему на плате.

Hardware monitor несет наполовину познавательные (температуры, скорости вращения вентиляторов, напряжения), наполовину регулирующие функции (управление скоростью вращения крыльчатки в зависимости от температуры). Традиционно доступны фиксированные режимы и пользовательский, позволяющий задать пять пороговых температур, при превышении которых будут выставлены определенные обороты на необходимой части системы охлаждения.

Раздел Boot состоит из наиболее востребованных пунктов, активация или деактивация которых может изменять время загрузки. Изменение приоритетов накопителей разделено на две группы — HDD и USB. Есть возможность отключить краткий «Beep» при удачном запуске системы.

Boot Fail Guard внимательно считает количество неудачных запусков и при превышении выставленной пользователем величины запустит систему в безопасном режиме, давая шанс исправить ошибку.

Последние два раздела не отличаются от таковых на остальных платах. Нажатие на F10, в соответствии с негласным стандартом, выполняет Save and Exit.

Ошибки перевода встречаются повсеместно, местами даже весьма забавные, но пользоваться русским интерфейсом можно.

Еще больше вы сможете увидеть, посмотрев видеоэкскурсию на русском языке.

Фирменная утилита A-Tuning практически не меняется, тем не менее мы обязаны упомянуть, что во время тестов использовалась версия 2.0.112.3.

При нажатии кнопки Advanced можно получить доступ к автоматическим способам увеличения производительности: «клонам» предустановок из BIOS и автоматическому разгону с последующим тестированием. Мы расскажем о них подробнее в разделе «Разгон и стабильность».

Раздел OC Tweaker позволяет без перезагрузок изменять множитель ЦП, базовую частоту и напряжения.

При изменении BCLK более чем на три процента возникает предупреждение, что настолько глобальные изменения лучше производить в UEFI BIOS.

Еще один способ быстро изменить производительность — загрузить один из сохраненных профилей разгона в соответствующем разделе. Эта процедура потребует перезагрузки.

Страница со сводной информацией по системе немного запаздывает с обновлением напряжений и пока не научилась отображать температуру отдельных ядер, но все же содержит практически все необходимые сведения. System Browser позволит вам познакомиться вас с платой и установленным оборудованием, если вы по какой-то причине не сделали это в BIOS.

Разгон и стабильность. Тестирование. Выводы

#Разгон и стабильность

Разгон системы можно осуществлять из UEFI BIOS и из операционной системы при помощи фирменной утилиты A-Tuning. Подобные испытания проводятся в одинаковых для всех материнских плат условиях: Vcore фиксируется на величине 1,35 В, а CPU Input Voltage превышает его на 0,5 вольта.

Не переключая Strap, на плате удалось получить BCLK, немного не дотянувшую до 107 МГц. Это лучший результат для стендового процессора на данный момент.

При выборе отношения BCLK/PCIE Ratio, равного 1,25, и установке множителя ЦП на 24 максимальная частота шины составила неполные 139 МГц.

Финальным испытанием стало получение 174 МГц при множителе, равном 1,66.

Удивительно, но ASRock Z97 Extreme6 позволила установить множитель процессора на значение 49 при неизменном Vcore. Результат, на ступеньку превосходящий таковые на протестированных ранее платах, побудил проверить возможности ЦП на более высоком напряжении.

Выставив неприличные для «гражданского» охлаждения 1,5 вольта, планку удалось поднять всего на 100 МГц. Конечно, можно было получить немного больше, повозившись с BCLK, но это все равно не имело бы смысла, ведь и 4900 МГц, и 5000 — просто «скриншотная» частота, демонстрация возможностей платы. Наигравшись с ручными режимами, отдадим производительность во власть автоматики и посмотрим, как плата справится с самостоятельным разгоном.

Суть авторазгона заключается в последовательности операций повышения частоты и стресс-тестирования. Абсолютную гарантию стабильности это не даст, но факт, что на конечном этапе чаще всего осуществляется отступление на шаг назад, вселяет некую уверенность. Как и ASRock Fatal1ty Z97 Killer, наша подопытная остановилась на величине 4300 МГц, но Vcore немного пожалела, выставив 1,14 вольта.

Начиная с профиля Turbo 4.4 GHz система не может пройти стресс-тестирование. Результаты ручного разгона показывают, что при более удачном процессоре и мощной системе охлаждения любой из этих и последующих профилей будет работоспособен, вот только нужны ли они, с такой частотой памяти?

Advanced Turbo 20 и 30 для многих окажутся более предпочтительными, потому что немного повышают частоту памяти, выставляя 800 МГц при задержках 11-11-11-29 1T. В любом случае это далеко и от XMP-профиля используемых нами модулей, и от здравого смысла. Выставляйте частоту и тайминги вручную, во избежание разочарований.

От покорения частот перейдем к более приземленным вещам — нагрузочному тестированию системы питания материнской платы. Частота ЦП устанавливается на 4300 МГц (43x100). Напряжения: Vcore — 1,2 В, CPU Input Voltage — 1,7 В. В связи с отсутствием точек контроля напряжений инструментальному измерению будет подвергнуто только CPU Input Voltage.

Измерения будут проводиться в моменты простоя и нагрузки, создаваемой тестом LinX 0.6.4 (объем задачи ограничен объемом ОЗУ — 10000). Значения в строках Hard получены при помощи мультиметра, показания Soft брались из утилиты A-Tuning. Величины, указанные через дефис, — максимальное и минимальное, зафиксированные во время тестового прогона (показания программы обновляются с задержкой и не всегда соответствуют действительности).

МетодLoad-Line Calibration
1 2 3 4 5
Hard (Idle) 1,717 1,716 1,714 1,718 1,716
Hard (Load) 1,696 1,696 1,693 1,690-1,763 1,688-1,765
Soft (Idle) 1,79 1,769 1,745 1,724 1,694
Soft (Load) 1,696 1,696 1,656-1,732 1,693-1,765 1,614-1,702

Если отбросить медленно обновляющиеся показания, полученные в A-Tuning (разброс значений обусловлен небольшой задержкой между вычислениями LinX), можно увидеть что первые три уровня LLC — все, что нужно для счастья. Выбирайте любой из них и будьте уверены, что плата вас не подведет.

Без стеснения демонстрируя нам всю мощь VRM, в штатных режимах эксплуатации ASRock Z97 Extreme6 показывает отличную энергоэффективность: менее 35 ватт в моменты простоя при минимально необходимом наборе комплектующих (видеокарта изъята, помпа СВО отключена).

Преобразователь питания оперативной памяти настроек не имеет. При установленных в BIOS 1,57 вольта мультиметр показал 1,579 вольта в простое и 1,582 вольта в нагрузке. Практически полное совпадение с результатом Fatal1ty Z97 Killer несколько удивляет, ввиду использования совершенно разных PWM-контроллеров в подсистеме питания ОЗУ этих плат.

Теперь пара слов о температурном режиме. Открытый тестовый стенд и использование системы водяного охлаждения (с сопутствующим отсутствием воздушных потоков в окрестностях процессорного сокета) позволили основному радиатору разогреться до 49 градусов Цельсия, а вспомогательному до 55. Разница в температурах неудивительна, ведь, несмотря на разный размер, на них приходится одинаковое количество фаз. Текстолит околосокетного пространства нагрелся до 67 градусов. Очень и очень хороший результат.

#Тестирование производительности

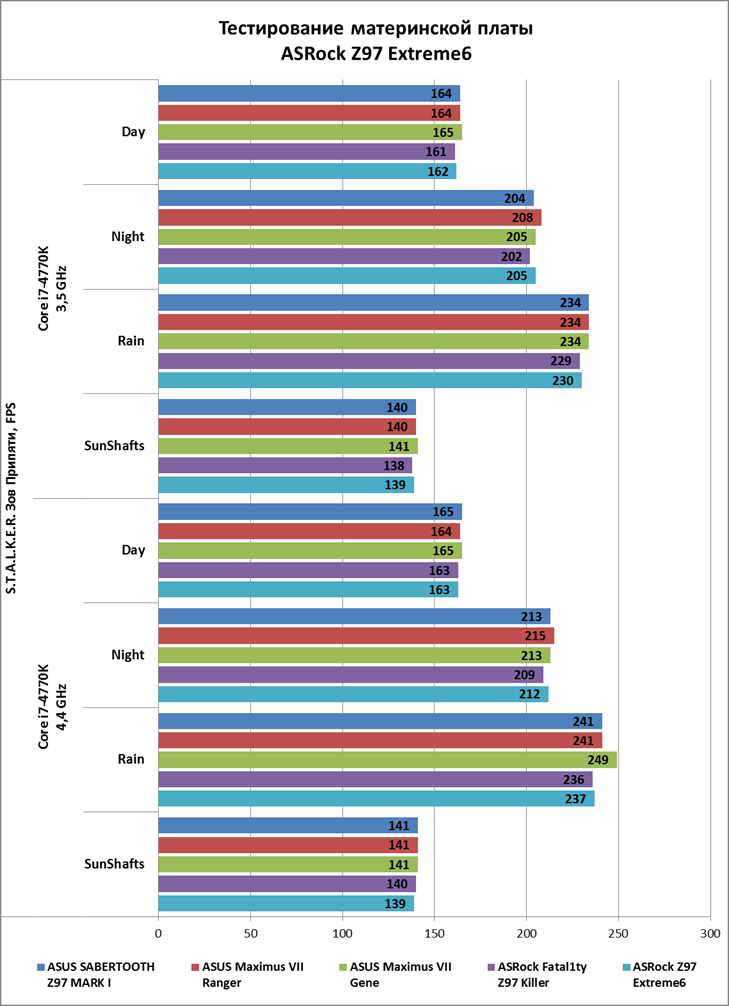

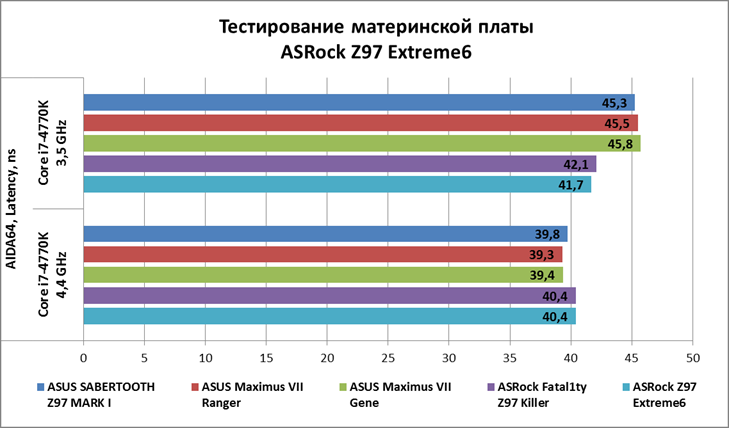

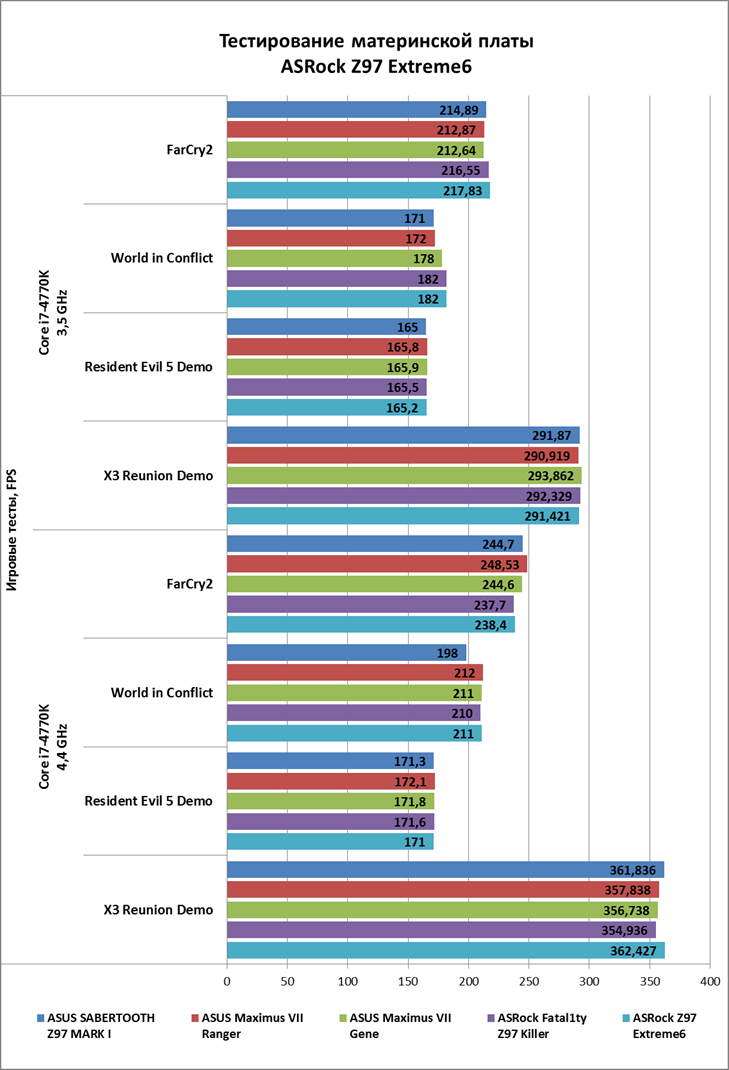

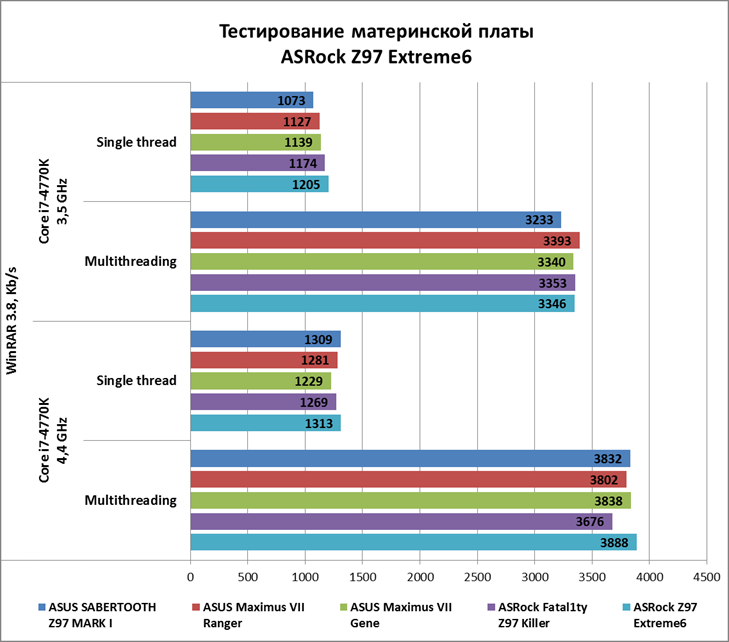

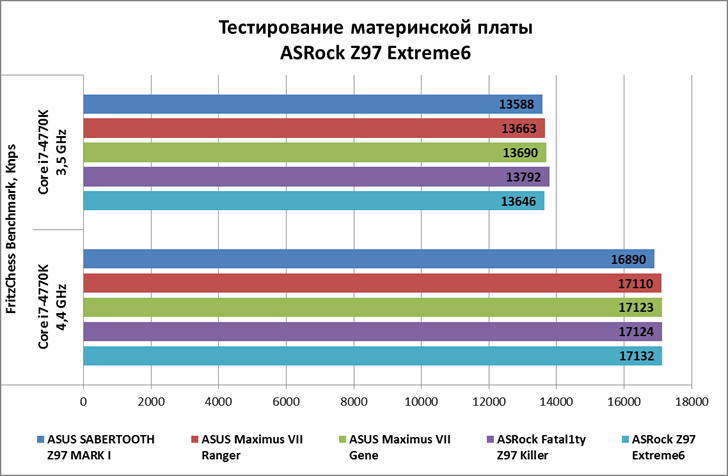

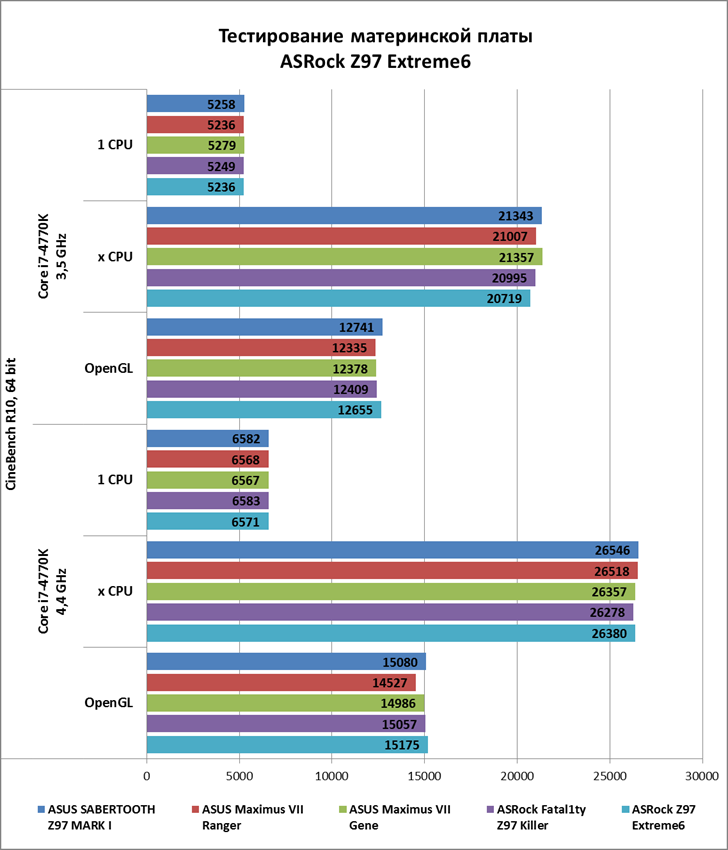

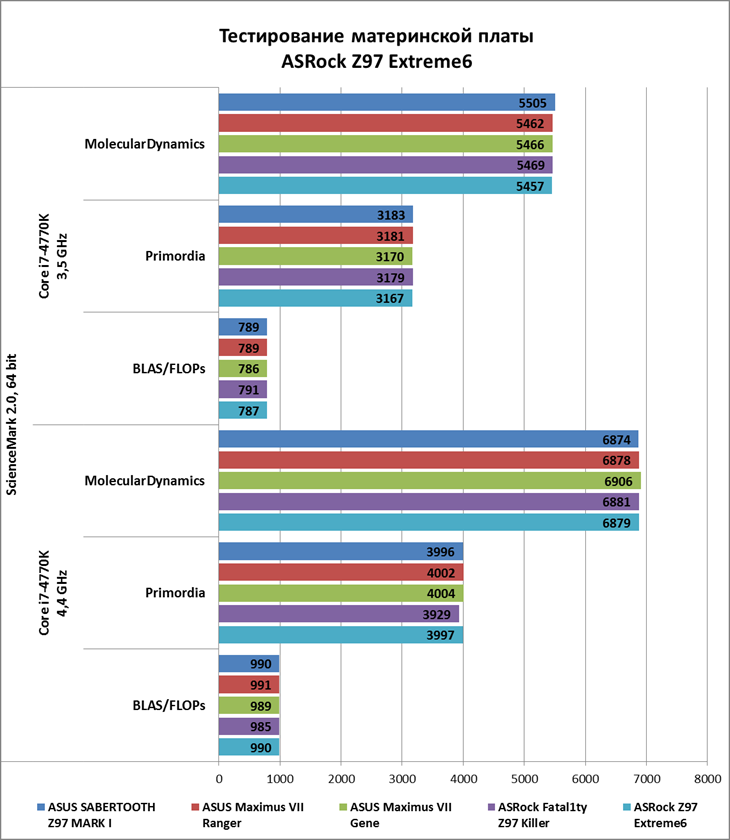

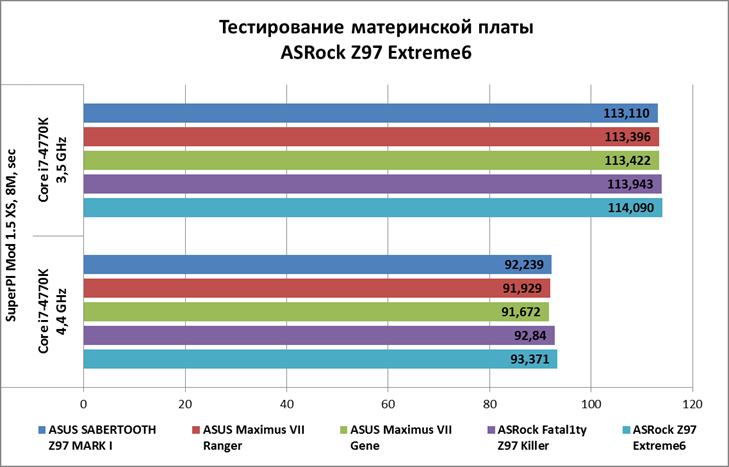

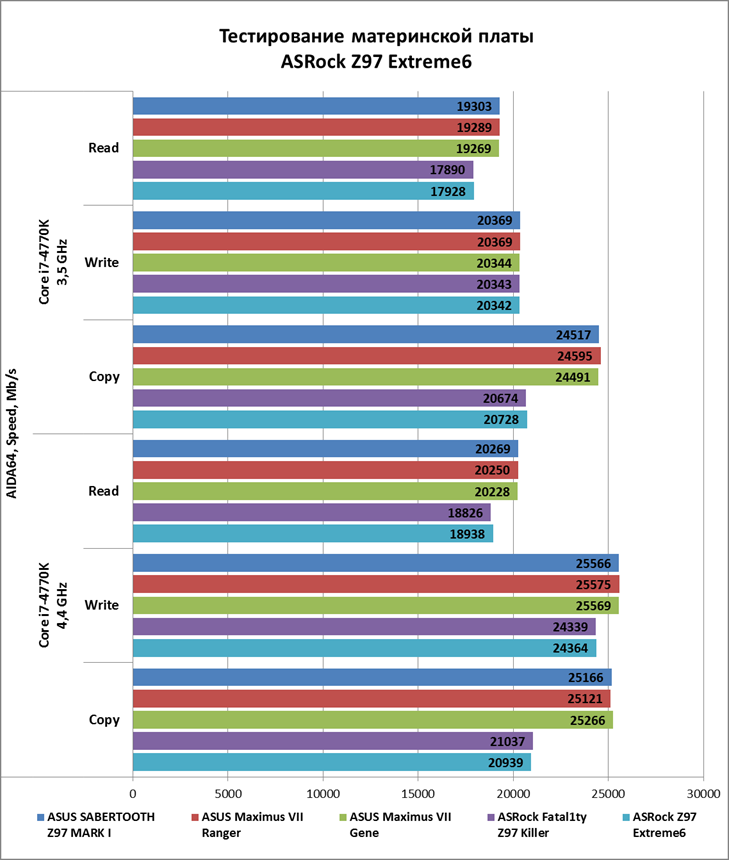

Частота шины по умолчанию равна 99,94 МГц. Для тестирования в равных условиях множитель был принудительно ограничен на значениях 35 и 44. Тестирование происходило после установки фирменного ПО (A-Tuning), ввиду чего на итоговую производительность могут оказывать влияние и программные недоработки.

Тестовый стенд

Оборудование, использованное во время тестов, представлено в таблице ниже.

Тестовая система
Процессор Intel Core i7-4770K (LGA1150; 3,5 ГГц; Haswell).
Процессорный кулер Antek Kuhler 620 @ Arctic Cooling MX-4.
Оперативная память 2 x 1024 Мбайт DDR3 Apacer @ 1600 МГц / 8-8-8-24 1T.
Видеокарта ASUS EAH5850 DirectCU (ATI Radeon HD 5850; 1024 Мбайт; PCI-e x16; версия драйвера 12.10).
Дисковая подсистема Crucial RealSSD C300 (64 Гбайт).
Блок питания CoolerMaster Silent Pro Gold (600 W, RS-600-80-GA-D3).
ОС Windows 8 Pro x64.

Результаты синтетических тестов

Тесты прикладного ПО

Бенчмарки

Игровые тесты

Версии и настройки программ, использованных во время тестов (если не указано на графике):

  • AIDA64 — v3.00.2500.
  • Fritz Chess Benchmark — v4.2.0.0.
  • Far Cry 2 — v0.1.0.1, Ranch Small, 1024x768, Default.
  • World in Conflict — v1.0, 1024x768, Medium.
  • Resident Evil 5 Demo — v1.0.0.29, 1024x768, DX10.
  • X3 Demo, v2.5.0.0 — Default.
  • S.T.A.L.K.E.R. Зов Припяти — v1.6.02, 1024x768, Medium, DX10 (полное динамическое освещение).

Материнские платы ASUS имеют незначительное преимущество в тестах, связанных с высокой нагрузкой на ОЗУ, так как тестирование осуществлялось с другими модулями. Это следует иметь в виду, но в целом большее влияние на производительность оказывает качество оптимизации прилагаемого программного обеспечения.

#Выводы

В погоне за эксклюзивными решениями вроде разъема Ultra M.2 или технологии HDD Saver инженеры ASRock не забыли и о базовой функциональности платы, если, конечно, этот термин применим к модели, оснащенной всеми без исключения актуальными интерфейсами. На базе ASRock Z97 Extreme6 можно построить компьютер для решения любых задач: от производительной системы хранения данных до мощной игровой станции. Благодаря преобразователю питания, сочетающему силу и точность, плата может быть использована как в качестве тихой домашней машины, так и в качестве пышущего жаром бенч-стенда.

Пройдя все круги нашей тестовой лаборатории, ASRock Z97 Extreme6 зарекомендовала себя как очень надежное и стабильное решение. Сложно найти ей конкурента, который сумеет обеспечить ту же или близкую функциональность, оставшись в этой ценовой группе. Мы можем смело рекомендовать данную материнскую плату всем, кто сможет воспользоваться ее потенциалом.

Достоинства:

  • мощный и эффективный преобразователь питания ЦП;
  • наличие прогрессивных интерфейсов Ultra M.2, M.2 и SATA Express;
  • два независимых сетевых контроллера;
  • две независимые микросхемы BIOS;
  • разъем питания дисков «HDD Saver»;
  • отличные результаты разгона;
  • безупречная работа Boot Fail Guard при переразгоне;
  • индикатор POST-кодов и удобные кнопки;
  • UEFI BIOS в высоком разрешении;
  • отличное сочетание цены и возможностей.

Недостатки:

  • занижение производительности памяти в режиме «Авто»;
  • нет индикатора подключенного питания.
3DNews рекомендует!


Оригинал материала: https://3dnews.ru/900653
