Как известно, экстенсивным в мировой экономике называется тот путь развития, при котором рост достигается за счёт увеличения количественных показателей (площадей, численности и т.п.), а не за счёт внедрения новых инновационных технологий, повышающих эффективность. Проще говоря, понятия экстенсивный и интенсивный (или эффективный) являются антонимами, хотя зачастую можно наблюдать симбиоз двух этих путей развития. Однако, как вы понимаете, предпочтительнее преобладание именно интенсивного роста.
К чему это лирическое отступление, спросите вы? Просто при первом же взгляде на новую систему жидкостного охлаждения Thermaltake Water 3.0 Ultimate почему-то вспоминается именно этот термин, поскольку старшая система в линейке Water 3.0 отличается от, например, средней Thermaltake Water 3.0 Extreme только размером радиатора и количеством вентиляторов. Всё остальное у них одинаково. То есть перед нами не что иное, как пример экстенсивного пути развития процессорных систем охлаждения.
Но зачастую и этот путь даёт свои результаты, кроме того, он дешевле, чем интенсивный, ведь не приходится тратить деньги на проведение дополнительных исследований и разработку новых материалов. Сработало ли это в случае с новой системой жидкостного охлаждения Thermaltake?
⇡#Технические характеристики и рекомендованная стоимость
Технические характеристики системы жидкостного охлаждения Thermaltake Water 3.0 Ultimate приведены в таблице.
| Thermaltake Water 3.0 Ultimate | |
|---|---|
| Радиатор | |
| Размеры, Д × Ш × В, мм | 393 × 120 × 27 |
| Размеры рабочего тела радиатора, Д × Ш × В, мм | 393 × 120 × 17 |
| Материал радиатора | алюминий |
| Вентиляторы | |
| Количество вентиляторов | 3 |
| Модель вентилятора | Thermaltake TT-1225 |
| Типоразмер | 120 × 120 × 25 |
| Количество и тип подшипника(ов) | 1, скольжения |
| Скорость вращения, об/мин | 1000–2000 |
| Воздушный поток, CFM | 3x99 (макс.) |
| Уровень шума, дБА | 20 (мин.) |
| Статическое давление, мм H2O | н/д |
| Номинальное/стартовое напряжение, В | 12 / 3,4 |
| Максимальное энергопотребление: заявленное/измеренное, Вт | 4,56 / 2,95 |
| Срок службы, часов/лет | н/д |
| Помпа | |
| Размеры, Д × Ш × В, мм | Ø72 × 32 |
| Производительность, л/час | н/д |
| Тип подшипника | керамический (CFF1) |
| Срок службы подшипника, часов/лет | н/д |
| Скорость вращения ротора: заявленная/измеренная, об/мин | 3600 (±150) / 1890 |
| Номинальное напряжение, В | 12 |
| Энергопотребление: заявленное/измеренное, Вт | 3,90 / 3,91 |
| Уровень шума, дБА | н/д |
| Водоблок | |
| Материал и структура | медь, оптимизированная микроканальная структура с расстоянием между рёбрами 0,2 мм |
| Совместимость с платформами | Intel LGA775/115(х)/1366/2011 AMD Socket AM2(+)/AM3(+)/FM1(2+) |
| Дополнительно | |
| Длина шлангов, мм | 305 |
| Внешний диаметр шлангов, мм | 10 |
| Хладагент | нетоксичный, антикоррозионный (пропиленгликоль) |
| Общий вес системы, г | 1320 |
| Гарантийный срок, лет | 3 |
| Минимальная розничная стоимость*, руб. | 8590 |
* По данным «Яндекс.Маркета» за 15.12.2014.
Thermaltake Water 3.0 Ultimate запечатана в большую картонную коробку с изображением системы охлаждения на её лицевой стороне и перечнем ключевых особенностей.
Боковые стороны упаковки более информативны. На одной из них приведены спецификации системы охлаждения, а также на восьми языках, включая русский, перечислены её преимущества.
На второй приведены фото компонентов системы и её размещения внутри корпуса системного блока, а также диаграмма, судя по которой, Thermaltake Water 3.0 Ultimate эффективнее кулера коробочного процессора Intel сразу на 25 градусов Цельсия.
Внутри цветной оболочки находится картонная корзина с отсеками, в которых и расположены компоненты системы.
Комплектация Thermaltake Water 3.0 Ultimate вполне стандартна для таких систем. Она включает в себя две прижимные пластины, стопорное кольцо, универсальную усилительную пластину на обратную сторону материнской платы для платформ Intel и пластину для платформ AMD, наборы винтов, шайб и пластиковых втулок, кабель-разветвитель и инструкцию по установке.
Термопасты в комплекте нет, поскольку она уже нанесена на основание водоблока.
На выпускаемую в Китае систему предоставляется трёхлетняя гарантия. Стоимость новинки пока очень высокая — в российской рознице она превышает 8 500 рублей. В зарубежных онлайн-магазинах система стоит от 139,99 доллара США.
Новая Thermaltake Water 3.0 Ultimate базируется на топовой платформе Asetek 590LX и представляет собой замкнутую, заправленную и готовую к эксплуатации систему жидкостного охлаждения необслуживаемого типа. В её основе лежит большой радиатор размерами 393 × 120 × 27 мм.
К радиатору присоединены два гибких шланга, на другом конце которых находится помпа с водоблоком.
Это самый что ни на есть стандартный тип конструкции для таких систем. В общем-то, увеличение размеров радиатора и есть единственное конструктивное изменение системы Water 3.0 Ultimate в сравнении с предшественниками.
Толщина так называемого рабочего тела радиатора — всего 17 мм, так что продуть его не составит никакого труда даже для низкоскоростных вентиляторов. Конструкция радиатора стандартная — четырнадцать плоских каналов, между которыми приклеена алюминиевая гофролента.
Длина соединительных трубок составляет 305 мм, а их внешний диаметр равен 10 мм. На радиаторе трубки опрессованы на неподвижных фитингах.
В то же время на водоблоке эти фитинги поворотные, что упрощает процедуру его установки на процессор, а также сводит к минимуму вероятность перегибов шлангов при их прохождении внутри корпуса системного блока.
Водоблок здесь самый обычный, медный с микроканальной структурой и с уже нанесённой на основание термопастой.
Отпечаток на процессоре мы получили практически по всей его площади, хотя и не равномерный из-за чрезмерного количества штатного термоинтерфейса.
 |
 |
О помпе известно немногое. Заявленная скорость вращения ротора 3600 об/мин результатами наших измерений не подтвердилась, — контроллер показал всего 1890 об/мин. А вот уровень энергопотребления идентичен заявленному и составляет 3,91 Вт.
Для установки на радиатор Thermaltake Water 3.0 Ultimate укомплектована тремя вентиляторами размера 120 × 120 × 25 мм с чёрной рамкой и белой крыльчаткой.
Крыльчатка имеет интересную форму лопастей, каждая из которых состоит как бы из двух половинок. Данное решение, по мнению разработчиков, позволяет развивать более высокий уровень статического давления и нагнетать больше воздуха.
Крыльчатка закреплена на четырёх стойках, три из которых круглые.
Скорость вращения вентиляторов регулируется автоматически широтно-импульсной модуляцией. Заявленный в характеристиках диапазон регулировки составляет от 1000 до 2000 об/мин, максимальный воздушный поток каждого вентилятора — 99 CFM, минимальный уровень шума — 20 дБА.
На статоре вентиляторов имеется плёночная наклейка с указанием модели, страны производства и электрических характеристик.
Согласно последним, максимальное энергопотребление одного такого вентилятора может достигать 4,56 Вт, но у нас получилось заметно меньше — всего 2,95 Вт. Стартовое напряжение оказалось равно 3,4 В. Длина кабелей вентиляторов составляет 270 мм, и ещё около 70 мм приходится на переходник-разветвитель.
Закрепляются вентиляторы на радиаторе длинными винтами с подложенными под них шайбами.
Демпфирующих шайб или силиконовых полосок под вентиляторы, способствующих уменьшению передачи вибраций и снижению уровня шума, комплектом поставки системы не предусмотрено.
Thermaltake Water 3.0 Ultimate совместима со всеми современными платформами, а процедура её установки на процессор не отличается от оной на других подобных системах. Сначала к водоблоку присоединяется прижимная пластина, фиксирующаяся с помощью стопорного кольца из пластика.
 |
 |
Затем водоблок прижимается к процессору и равномерно притягивается винтами к опорной пластине разъема, либо к отверстиям в усилительной пластине, размещённой с обратной стороны платы.
А вот с размещением радиатора с вентиляторами дела обстоят куда сложнее, ведь его габариты весьма велики даже для корпусов типа Full Tower. У самой Thermaltake в ассортименте есть такие корпуса, в которых Water 3.0 Ultimate можно установить на внутреннюю сторону верхней стенки корпуса. Выглядеть это будет примерно так.
К сожалению, у нас такого корпуса нет, поэтому мы тестировали систему, установив ее рядом с корпусом при снятой боковой стенке.
Такой вариант для постоянной эксплуатации малопригоден, конечно же, но для нашего сегодняшнего тестирования вполне приемлем.
⇡#Тестовая конфигурация, инструментарий и методика тестирования
Сравнение эффективности систем охлаждения было проведено в корпусе системного блока со снятой боковой стенкой на следующей конфигурации:
Для проведения базовых тестов шестиядерный процессор на опорной частоте 100 МГц при фиксированном в значении 44 множителе и активированной функции Load-Line Calibration был разогнан до 4,4 ГГц с повышением напряжения в BIOS материнской платы до 1,240~1,245 В. Технология Turbo Boost во время тестирования была выключена, а вот Hyper-Threading для повышения тепловыделения была активирована. Напряжение модулей оперативной памяти было зафиксировано на отметке 1,6125 В, а её частота составляла 2,133 ГГц с таймингами 9-11-11-20_CR1. Прочие параметры BIOS, относящиеся к разгону процессора или оперативной памяти, не изменялись.
Тестирование проведено в операционной системе Microsoft Windows 7 Ultimate x64 SP1. Программное обеспечение, использованное для теста:
Полный снимок экрана во время проведения одного из циклов тестирования выглядит следующим образом.
Нагрузка на процессор создавалась двумя последовательными циклами LinX AVX с указанными выше настройками. На стабилизацию температуры процессора между циклами отводилось 8–10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура самого горячего из шести ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме того, в отдельной таблице будут приведены температуры всех ядер процессора и их усреднённые значения. Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура окружения колебалась в диапазоне 23,7–24,0 °C.
Измерение уровня шума было проведено электронным шумомером «ОКТАВА-110А» в период от одного до трёх часов ночи в полностью закрытой комнате площадью около 20 м2 со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер и его вентилятор. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от статора вентилятора. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22,0 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. Условно тихий уровень шума принят нами у границы 33 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального контроллера путём изменения питающего напряжения с шагом 0,5 В.
В качестве соперника заводским системам жидкостного охлаждения мы чаще всего выбираем суперкулер Phanteks PH-TC14PЕ ($75-80). Не стало исключением и сегодняшнее тестирование. Он был протестирован в режиме с двумя вентиляторами Corsair AF140 Quiet Edition.
 |
 |
Добавим, что регулировка скорости вращения всех вентиляторов систем охлаждения осуществлялась с помощью специального контроллера с точностью ±10 об/мин в диапазоне от 800 об/мин до их максимума с шагом 200 или 400 об/мин.
⇡#Результаты тестирования и их анализ
Эффективность охлаждения

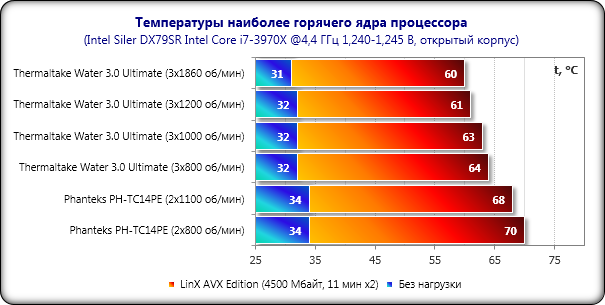

Результаты тестирования эффективности систем охлаждения представлены на диаграмме и в таблице.
Ну вот и свершилось. Теперь заводская система жидкостного охлаждения выигрывает у лучшего воздушного кулера не только в высокоскоростных режимах работы вентиляторов, но и при минимальном уровне шума. Причём если сравнивать Thermaltake Water 3.0 Ultimate и Phanteks PH-TC14PЕ при скорости вентиляторов 800 об/мин, то преимущество жидкостного охлаждения перед воздушным составляет 6 градусов Цельсия в пике нагрузки, а при максимальной скорости вентиляторов оно не менее 8 градусов Цельсия. Одновременно отметим очень низкую зависимость эффективности Water 3.0 Ultimate от скорости вентиляторов — разница между максимальными и минимальными оборотами по температуре составила всего 4 градуса Цельсия. Как мы и предполагали, продуть такой тонкий радиатор не составило никакого труда.

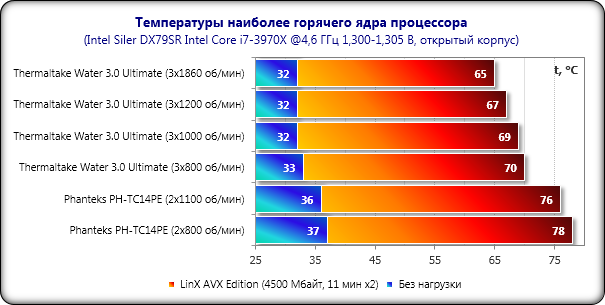

Очевидно, что возможности Thermaltake Water 3.0 Ultimate на этом далеко не исчерпаны, поэтому мы разогнали процессор ещё сильнее — до 4600 МГц при 1,305 В — и провели все тесты повторно.
В результате преимущество системы жидкостного охлаждения возросло и теперь достигает 11 градусов Цельсия при максимальной скорости вентиляторов и 8 градусов Цельсия при 800 об/мин. Вот это уже то преимущество, при котором можно задумываться о переходе с воздушного охлаждения на жидкостное.
Но и это ещё не всё. Как мы выяснили при дальнейшем тестировании, Thermaltake Water 3.0 Ultimate обеспечила процессору стабильность на частоте 4700 МГц при напряжении 1,340 В, причём в том числе и на минимальной скорости вентиляторов.
 |
 |
|
|
(3х1870 об/мин) |
(3х800 об/мин) |
Thermaltake Water 3.0 Ultimate
При этом пиковая температура наиболее горячего ядра процессора при 1870 об/мин составляла 70 градусов Цельсия, а при 800 об/мин — 75 градусов Цельсия. Покорилась Thermaltake Water 3.0 Ultimate и предельная для нашего экземпляра процессора частота — 4800 МГц при 1,38 В, правда только при максимальной скорости и 1000 об/мин.
 |
 |
|
|
(3х1870 об/мин) |
(3 × 800 об/мин) |
Thermaltake Water 3.0 Ultimate
При 800 об/мин стабильности под Linpack на такой частоте уже не удавалось достичь. Тем не менее полученный результат впечатляет, даже несмотря на открытый корпус.
Уровень шума
Уровень шума участников нашего сегодняшнего тестирования был измерен во всём диапазоне работы их вентиляторов по изложенной в соответствующем разделе статьи методике и представлен на графике.
Thermaltake Water 3.0 Ultimate вряд ли можно назвать тихой при минимальных паспортных 1000 об/мин, зато при 800 об/мин, на которых мы в том числе и проводили многочисленные тесты эффективности, система становится вполне комфортной и по этому показателю должна удовлетворить большинство обычных пользователей. Что касается помпы, то она действительно тихая, — среднестатистический человек услышать её может только с расстояния 30 см, и то если рядом не будет иных источников шума. При максимальных оборотах вентиляторов Water 3.0 Ultimate сильно шумит, но раз уж зависимость эффективности охлаждения этой системы от скорости вентиляторов минимальна, то, как нам кажется, эксплуатировать её на максимальной мощности не имеет особого смысла.
Несмотря на экстенсивный характер оптимизаций, проведённых в новой Thermaltake Water 3.0 Ultimate и заключающихся исключительно в увеличении размеров радиатора и количества вентиляторов, сегодня они принесли вполне весомый результат — безапелляционную победу над воздушным суперкулером в любом режиме тестирования.
Иными словами, Thermaltake удалось добиться того уровня эффективности, который системам жидкостного охлаждения данного класса ранее был недоступен. Цена этому — возросшие габариты системы и совместимость с очень ограниченным числом корпусов системных блоков, а также серьёзно увеличившаяся стоимость. Вместе с тем система по-прежнему универсальна в плане поддержки процессоров, очень проста в установке и не требует обслуживания.
Но, на наш взгляд, её можно сделать ещё лучше и тише, поменяв вентиляторы на, например, Luna 12 LED White, усилив крепление и увеличив прижим, а также включив термопасту в комплект, а не нанося её на основание водоблока. Кроме того, средняя система Thermaltake Water 3.0 Extreme была оснащена поддержкой USB-управления и мониторинга, а флагманскую по каким-то причинам этой полезной функцией не наделили. Будем ждать вторую версию Water 3.0 Ultimate?
Благодарим компанию Thermaltake за предоставленную на тестирование систему.
