Ikonik RA X10 SIM - климат-контроль для вашего "железа"

Стр.1 - Характеристики. Комплектация. Внешний вид

Мы уже писали о том, как молодая и амбициозная тайваньская компания Ikonik Technology стремительно ворвалась на рынок компьютерных корпусов, блоков питания и систем охлаждения. Первыми были представлены корпуса младших ценовых диапазонов - Zaria и Taran. И, наконец, на прилавках появился анонсированный летом Ikonik RA X10 - острие копья, направленного прямо в сердце алчущего подлинной Мощи покупателя (заявленная аудитория - оверклокеры, геймеры и обычные пользователи, желающие оптимизировать работу и охлаждение своего ПК). Посмотрим, насколько новый корпус соответствует поднятому знамени и заслуживает ли он заинтересованного взгляда.

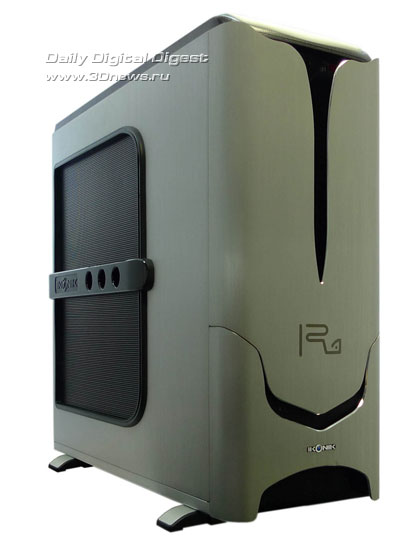

 Ikonik RAx10SIM - парадный вид спереди

Технические характеристики

Chassis Ikonik RAx10SIM
Типоразмер ATX Full Tower
Доступные цветовые модификации Черный, серебристый
Отсеки 5,25" 6 (в один из которых можно установить 3,5” устройство)
Отсеки 3,5" 1 (с переходником из отсека 5,25”)
10 (6+2+2, внутренние, в корзинах для HDD)
Слоты карт расширения 8
Тип материнской платы mATX/ATX/CEB/E-ATX
Элементы передней панели Кнопки: Power
Индикация: Power, HDD
Панель быстрого доступа 4х USB 2.0
Audio In/Out
2x eSATA
1x IEEE1394
Охлаждение 2 фронтальных 120 мм кулера (LED)
1 задний 140 мм кулер (LED)
2 задних 80 мм кулера (LED)
2х4 боковых 80 мм кулера (LED)
Материал шасси полностью алюминиевый (3,0 мм передняя дверца
1,2 мм конструкция шасси, 2,0 мм внутренние перегородки)
Размеры (ДхШхВ), мм 606х220х572
Вес, кг 10,8
Цена, руб. ~ 11 000

Упаковка и комплект поставки

 Ikonik RAx10SIM - коробка слева
Коробка просто огромная. С торцов она снабжена прорезями для переноски. На одном из них вкратце приведена техническая информация и на восьми языках, включая русский, перечислены особенности содержимого. На боковой стороне упаковки все эти особенности (их двадцать, по мнению Ikonik) изображены наглядно, полноцветной печатью. Корпус упакован в полиэтиленовый пакет и зафиксирован двумя формами из вспененного полиуретана.

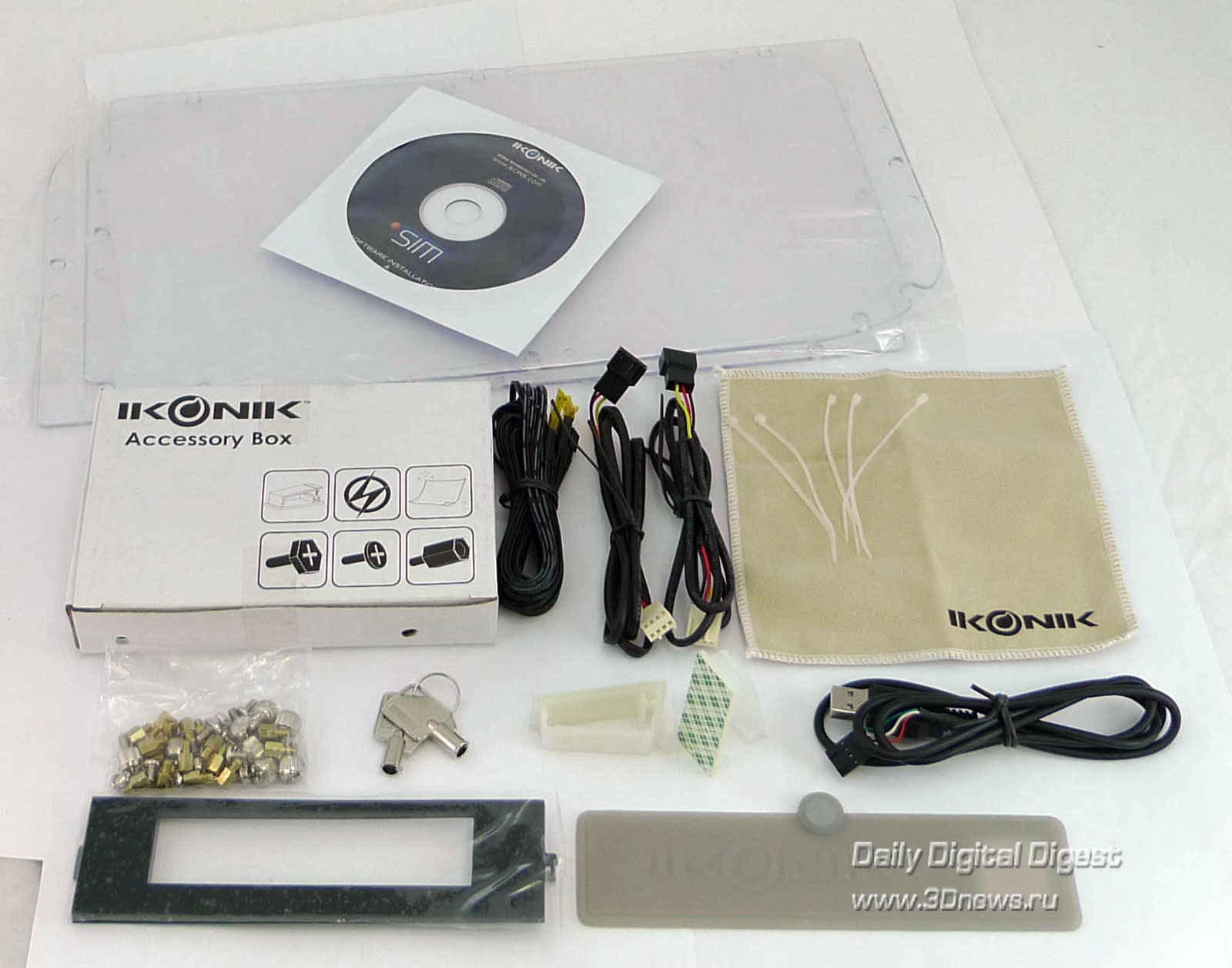

 Ikonik RAx10SIM - комплект поставки

Комплект поставки

В комлект поставки входят следующие элементы:
  • инструкция по сборке на восьми языках, включая русский;
  • две сменные акриловые накладки для замены решеток на боковой панели;
  • заглушка для установки 3,5"-устройства во внешний 5,25" отсек;
  • резиновая заглушка на магнитике для защиты панели быстрого доступа;
  • диск с ПО (об этом чуть позже).
  • набор разнокалиберного крепежа, включая пять стяжек;
  • пара ключей для запирания корпуса;
  • пара длинных фиксаторов с липкой поверхностью для укладывания проводов с возможностью их крепления непосредственно к корпусу;
  • специальные провода для инновационной системы охлаждения;
  • тряпочка с вензелем Ikonik для полировки зеркальных поверхностей.
Производитель демонстрирует неподдельную заботу о пользователе. Обилие проводов удивляет, но в свое время разберемся и с ними. Пора взглянуть на сам корпус.

Внешний вид

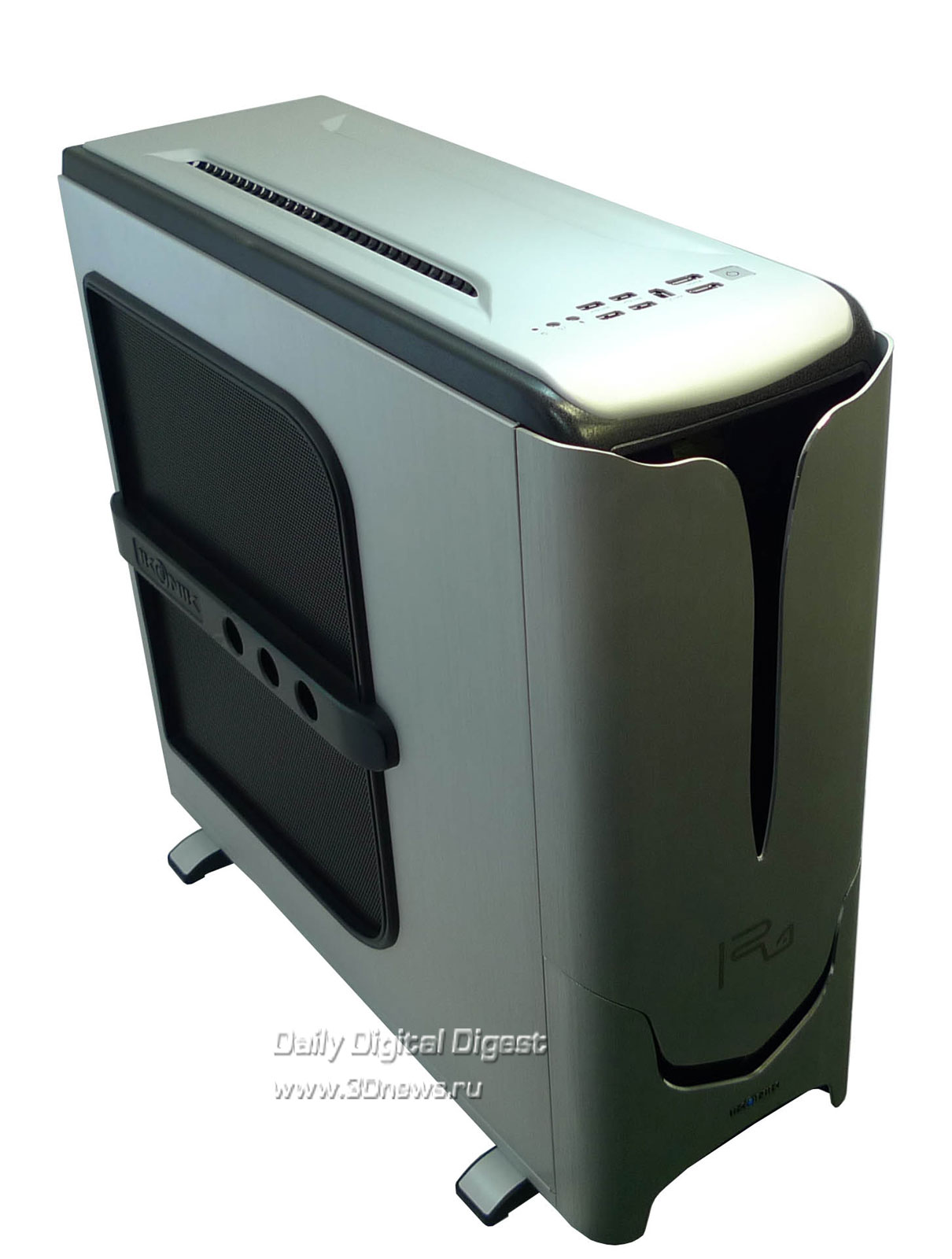

 Ikonik RAx10SIM - парадный вид спереди в 3/4
Ikonik Ra X10 SIM своим футуристическим внешним видом похож на Главный Сервер хакеров из подростковой комедии или на часть компьютерного кластера с флагмана космических пришельцев, если вы понимаете, о чем я. Корпус красив какой-то кинематографической красотой, которую не ждешь встретить по эту сторону экрана. Название выгравировано в виде стильного "Ra", подвергнутая алмазной обработке (diamond-cut) передняя дверца сверкает гранями в лучах света, в то время как образуемый ею узор складывается в широкую ухмылку (вряд ли сходство со смайликом случайно).

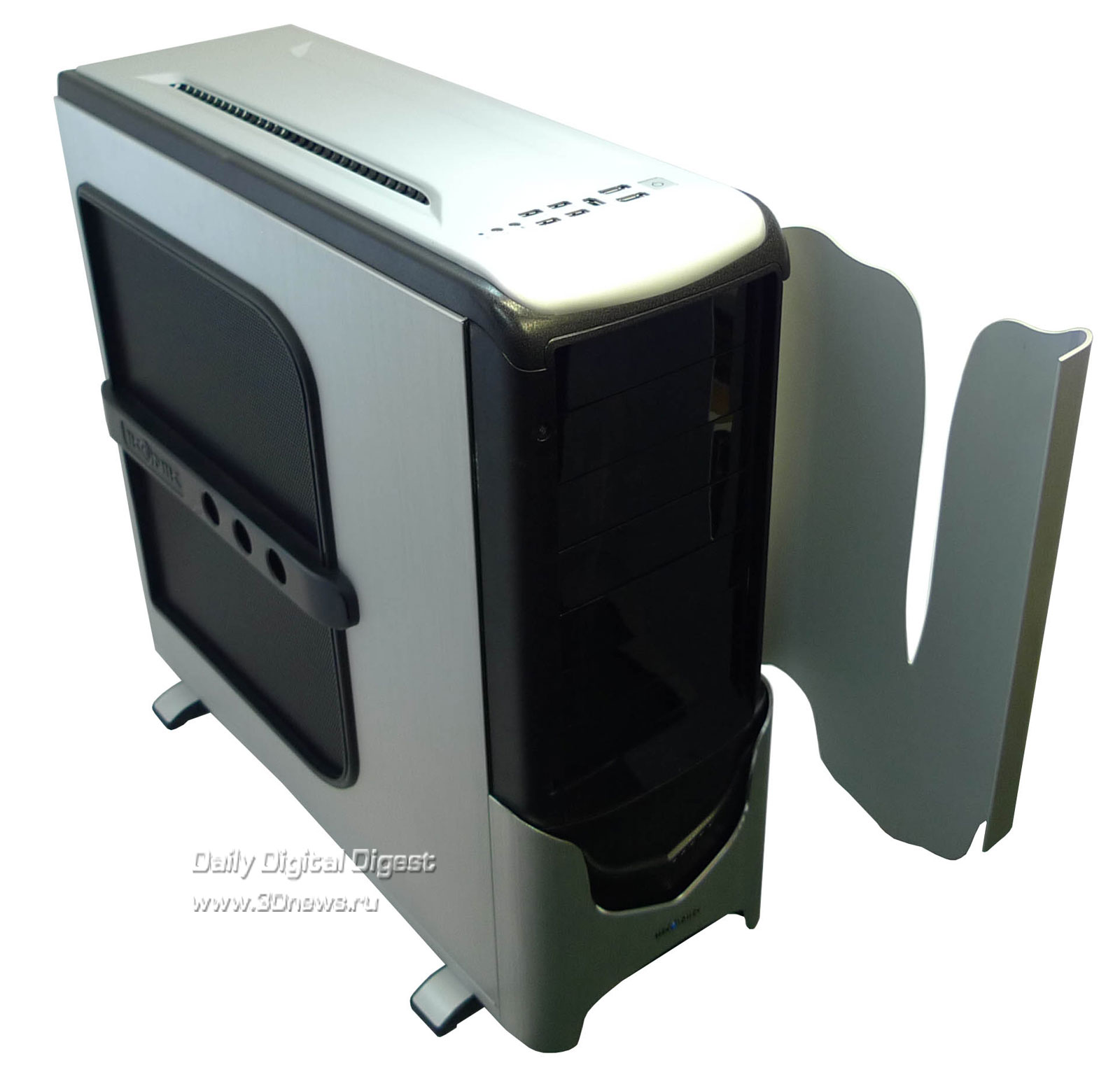

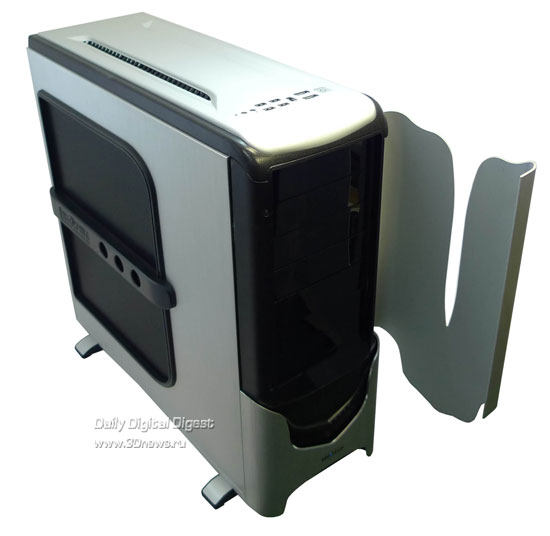

 Ikonik RAx10SIM - вид спереди с открытой дверцей
Дверца выполнена из трехмиллиметрового алюминия и тщательно обработана по краям, в закрытом положении фиксируется магнитами. Если ее отворить, то взору открываются шесть черных пластиковых заглушек для 5,25"-отсеков.

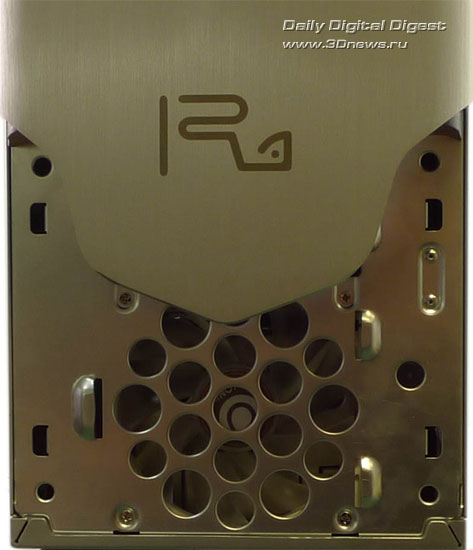

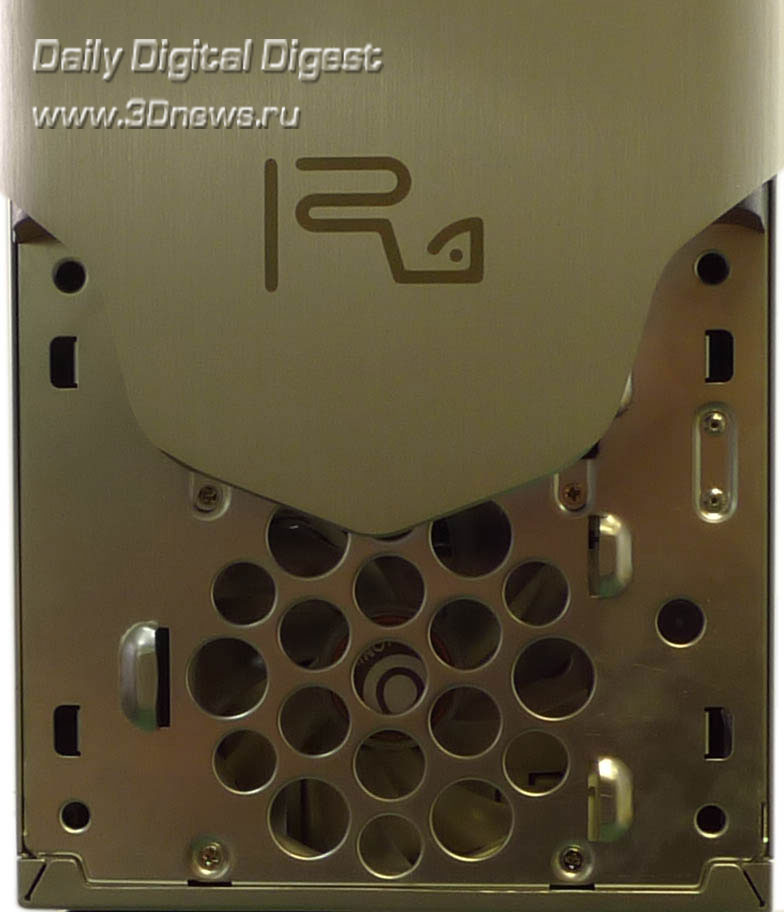

 Ikonik RAx10SIM - вид нижней части передней панели
Нижняя часть фронтальной панели снабжена вентиляционными отверстиями, через которые поступает воздух для охлаждения жестких дисков. Панель крепится четырьмя защелками и легко демонтируется руками. Непосредственно за панелью располагаются два 120 мм кулера с пылевыми фильтрами.

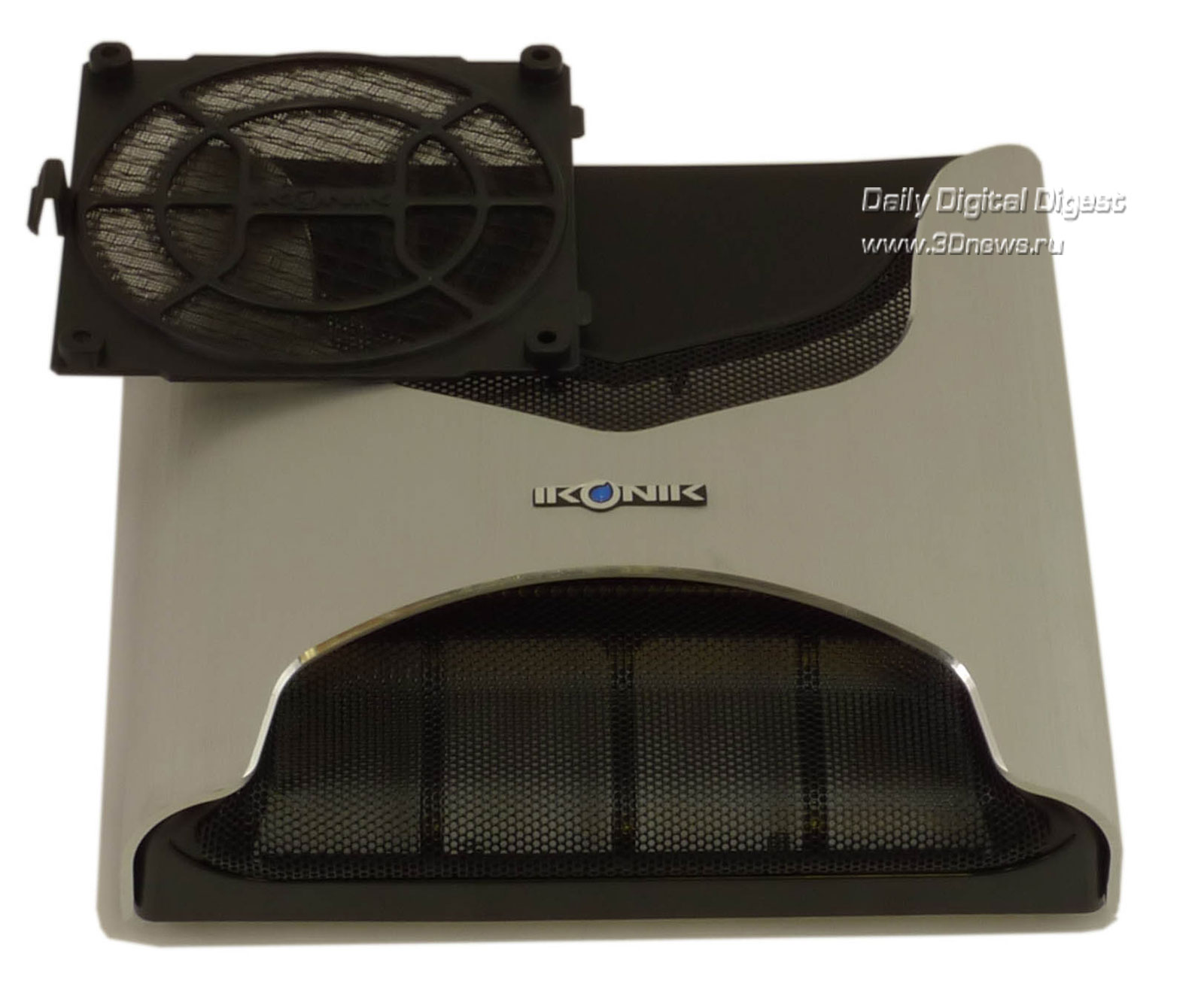

 Ikonik RAx10SIM - съемная передняя панель
Фильтры представляют собой мелкоячеистую сетку из тонкой стальной проволоки. Они держатся на одной защелке каждый и легко снимаются для очистительных процедур.

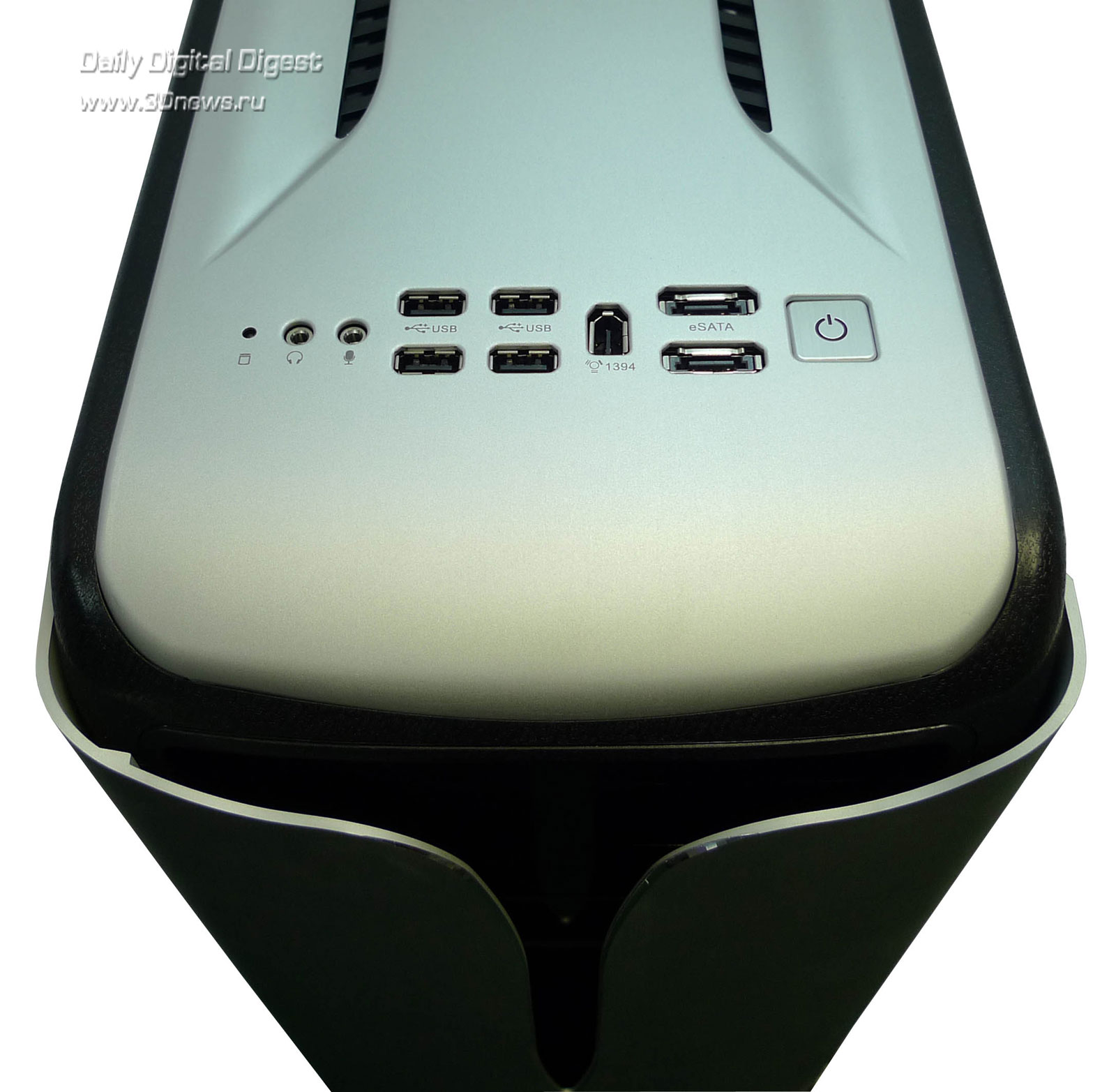

 Ikonik RAx10SIM - панель быстрого доступа
Панель быстрого доступа находится сверху, как и положено в лучших домах Европы и Филадельфии у топовых корпусов. На ней размещены разъемы для микрофона и наушников, четыре компактно расположенных порта USB, два разъема eSATA, разъем IEEE1394, кнопка Power, содержащая на себе индикатор питания, и индикатор жесткого диска. Не хватает лишь кнопки Reset. Пользоваться ей приходится нечасто, стабильность операционных систем заметно выросла с тех пор, когда Reset был "праздником, который всегда с тобой". И все же, отказываться от этой кнопки пока рановато. Еще одним минусом стала кнопка включения питания - она нажимается с некоторым трудом, зато случайно она точно не нажмется.

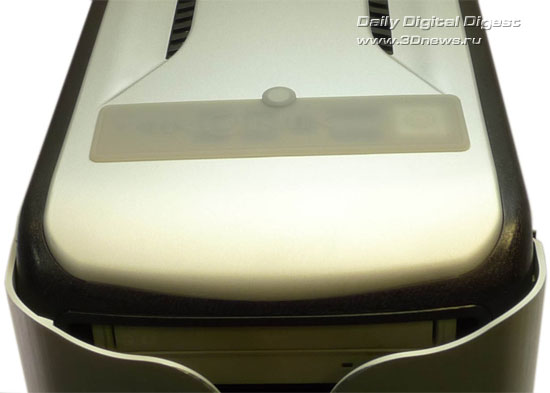

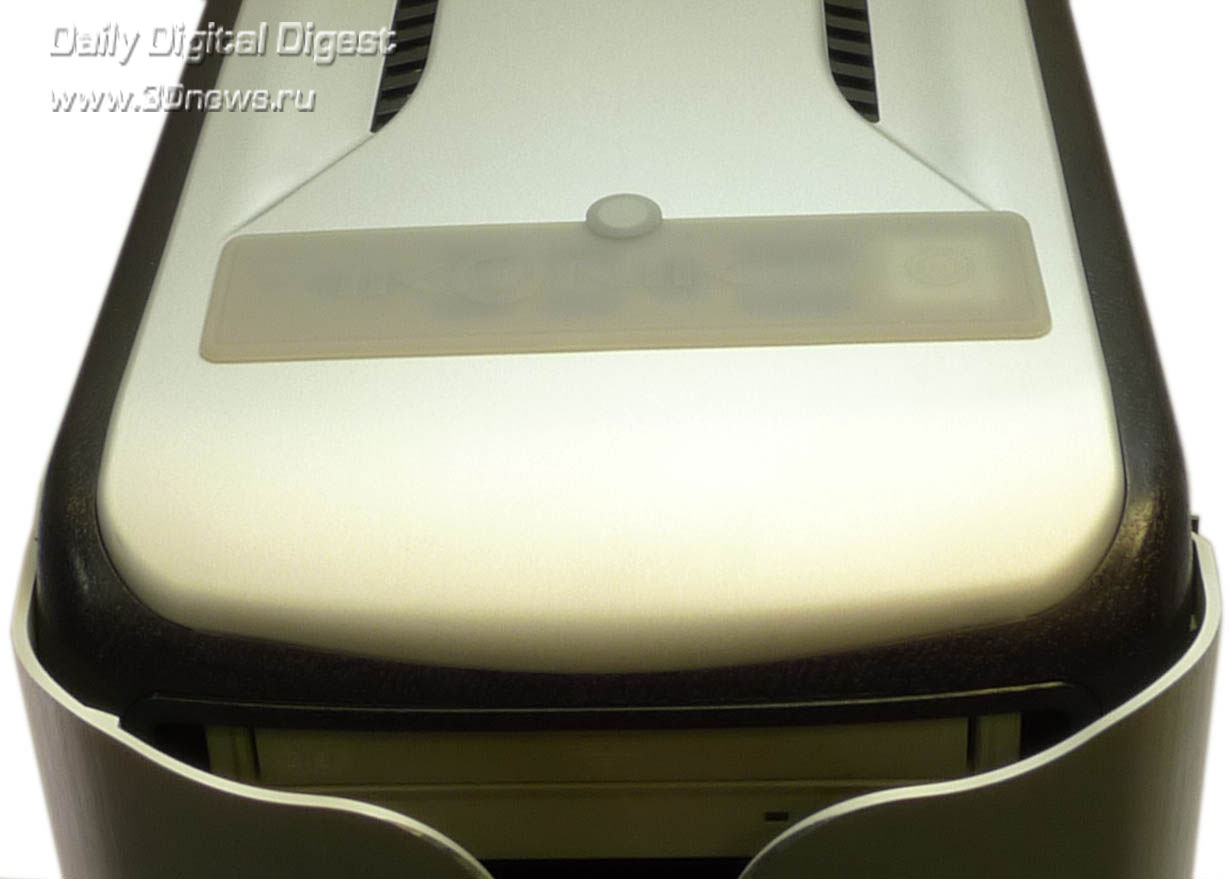

 Ikonik RAx10SIM - панель быстрого доступа, закрытая заглушкой
Поставляющаяся в комплекте резиновая заглушка на магнитике предназначена для защиты элементов передней панели от пыли. Многих постоянная возня с открыванием-закрыванием портов быстрого доступа раздражает, поэтому услуга опциональна, при желании можно заглушку убрать или не доставать вовсе. Верхняя панель снабжена двумя стилизованными ("автомобильный дизайн") продольными вентиляционными отверстиями. Они предназначены для отвода горячего воздуха, поднимающегося из недр корпуса.

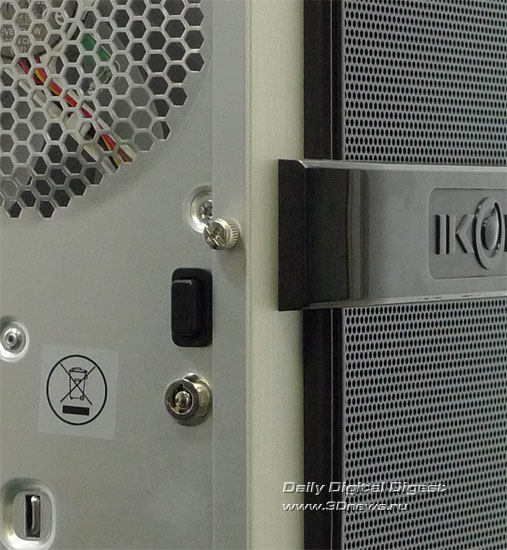

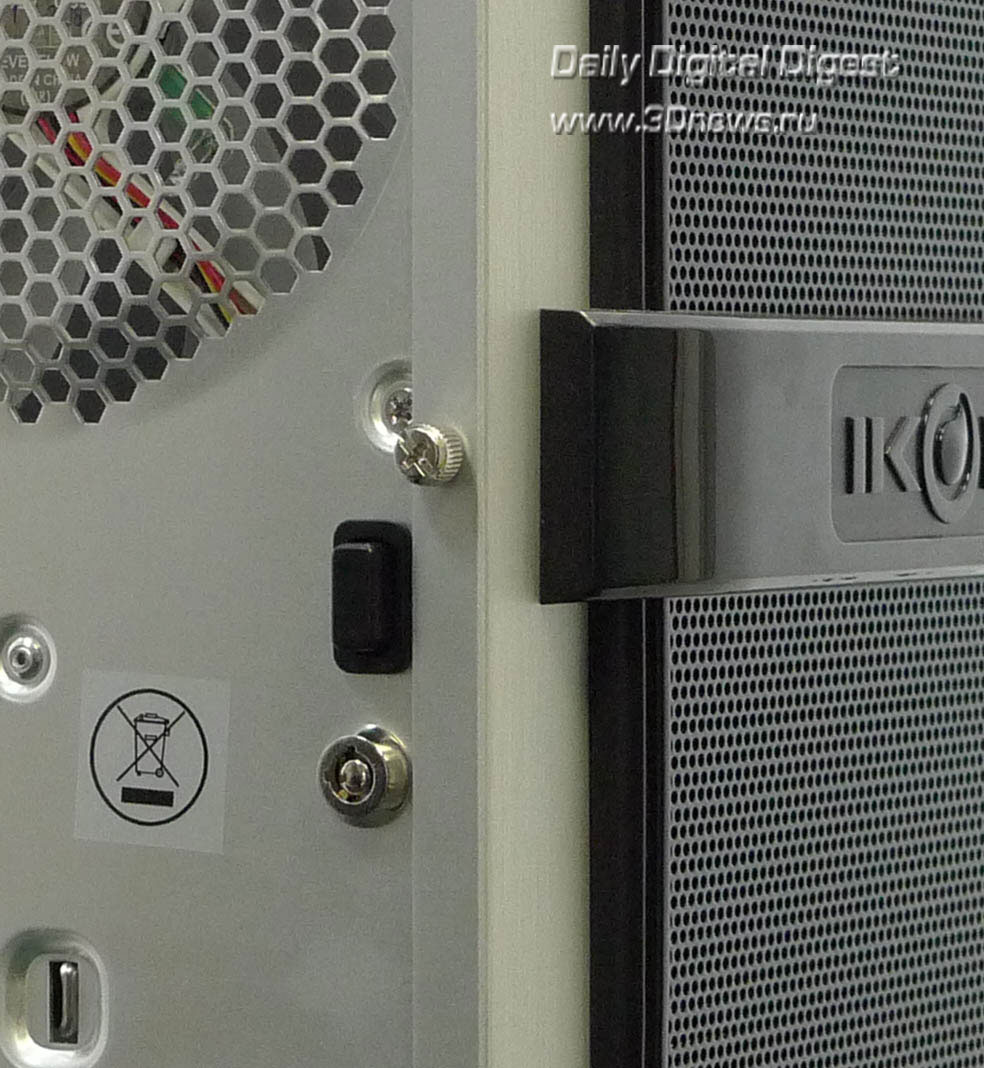

 Ikonik RAx10SIM - винт крупным планом
Левая боковая панель крепится к шасси тремя крупными винтами с накаткой и специальным запирающим механизмом. Винты откручиваются руками, после чего достаточно нажать кнопку и панель снимется. Если же воспользоваться ключом из комплекта поставки, то корпус можно будет надежно запереть на замок. Правая панель снабжена аналогичным механизмом, разве что кнопки у нее две вместо одной.

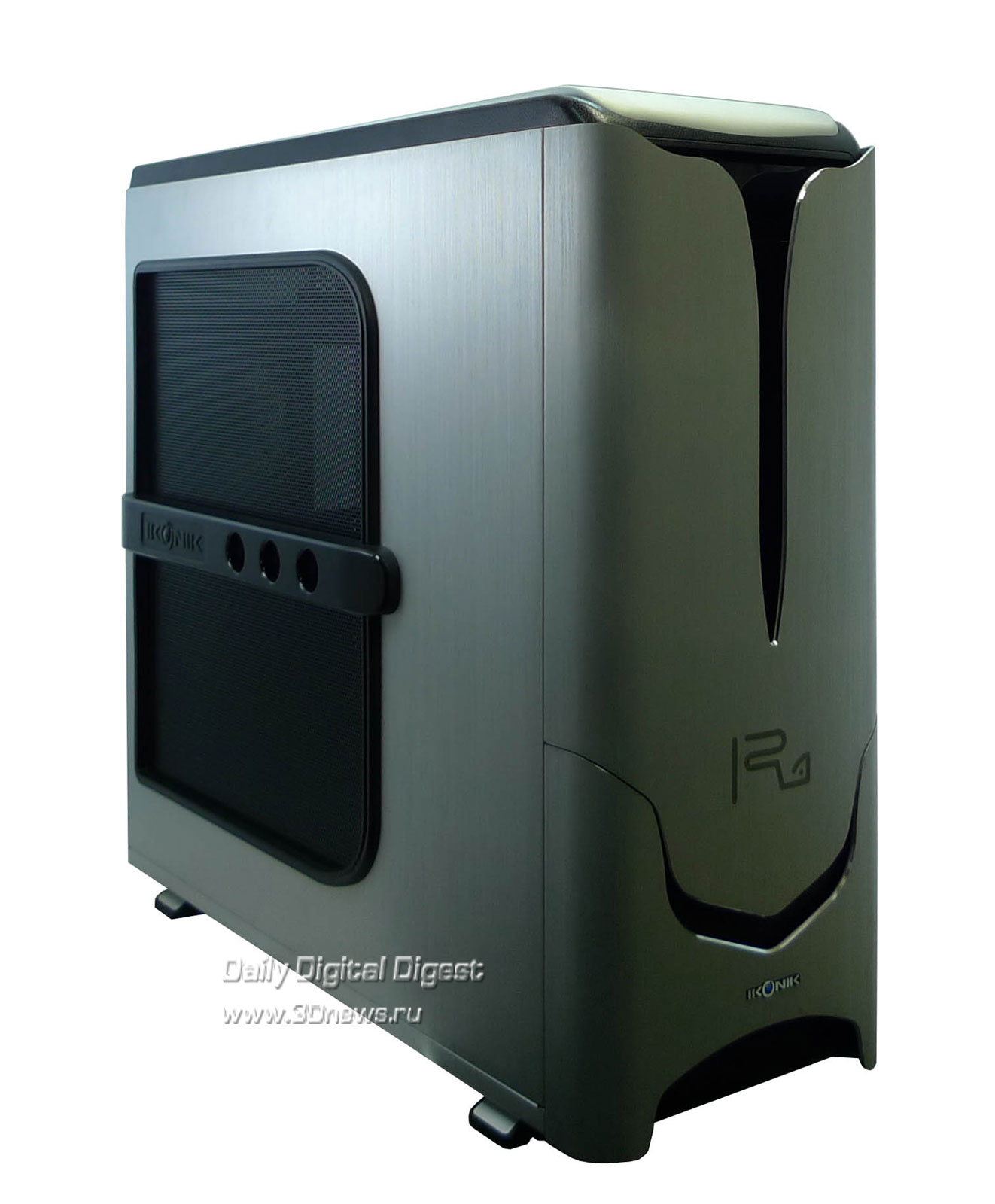

 Ikonik RAx10SIM - вид сбоку в 3/4
На левой панели расположены два больших вентиляционных отверстия. Решетка защищает от электромагнитного излучения и способствует поступлению свежего воздуха, равно как и выходу воздуха горячего.

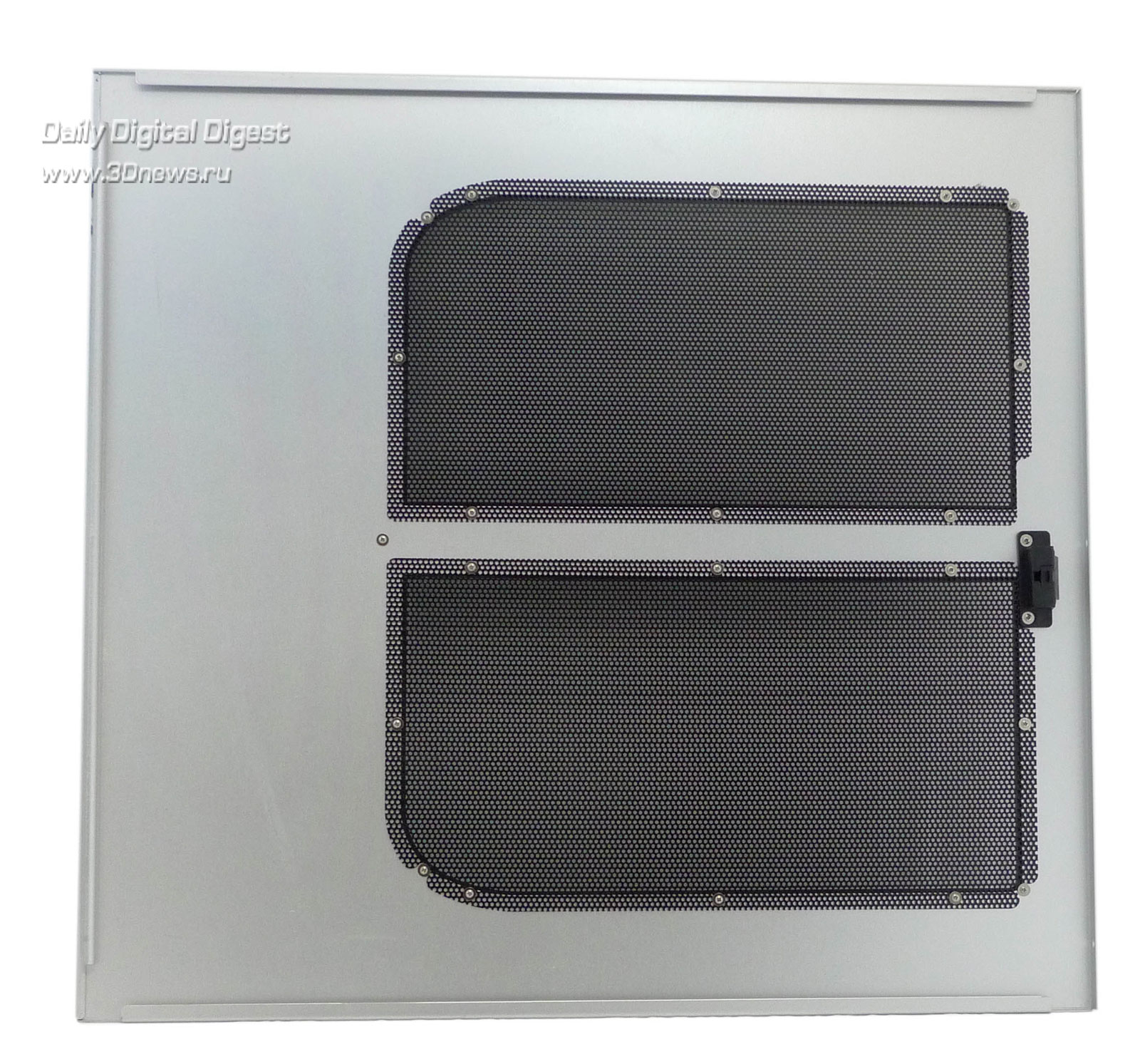

 Ikonik RAx10SIM - левая панель
Однако поскольку ни одно из отверстий не снабжено пылевым фильтром, у пользователя есть возможность заменить решетки двумя кусками оргстекла, надежно защищающих от проникновения пыли в святая святых - внутренность корпуса. К тому же сквозь окна будет лучше видно феерическую иллюминацию, приготовленную умельцами из Ikonik для покупателей их детища.

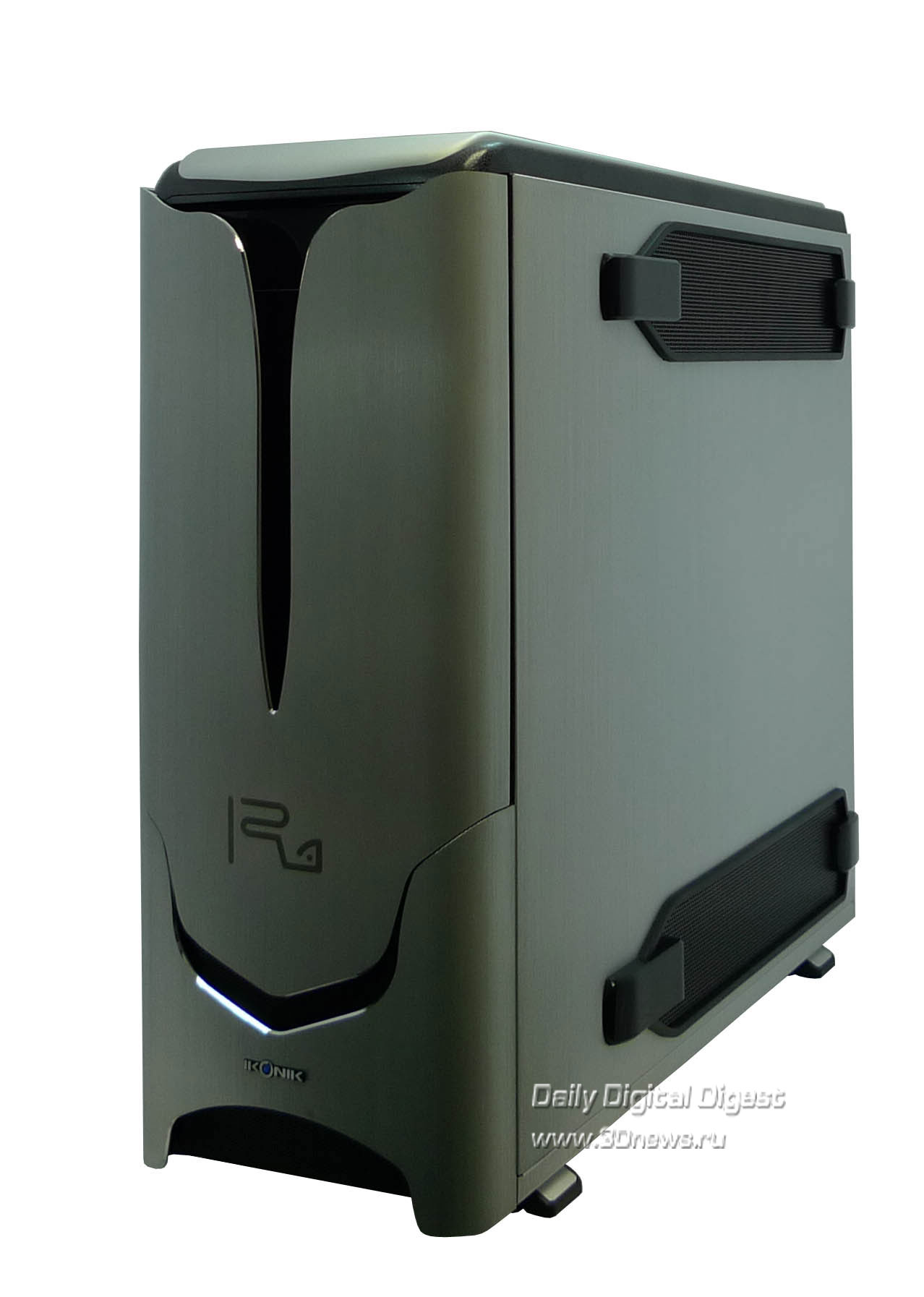

 Ikonik RAx10SIM - вид справа в 3/4

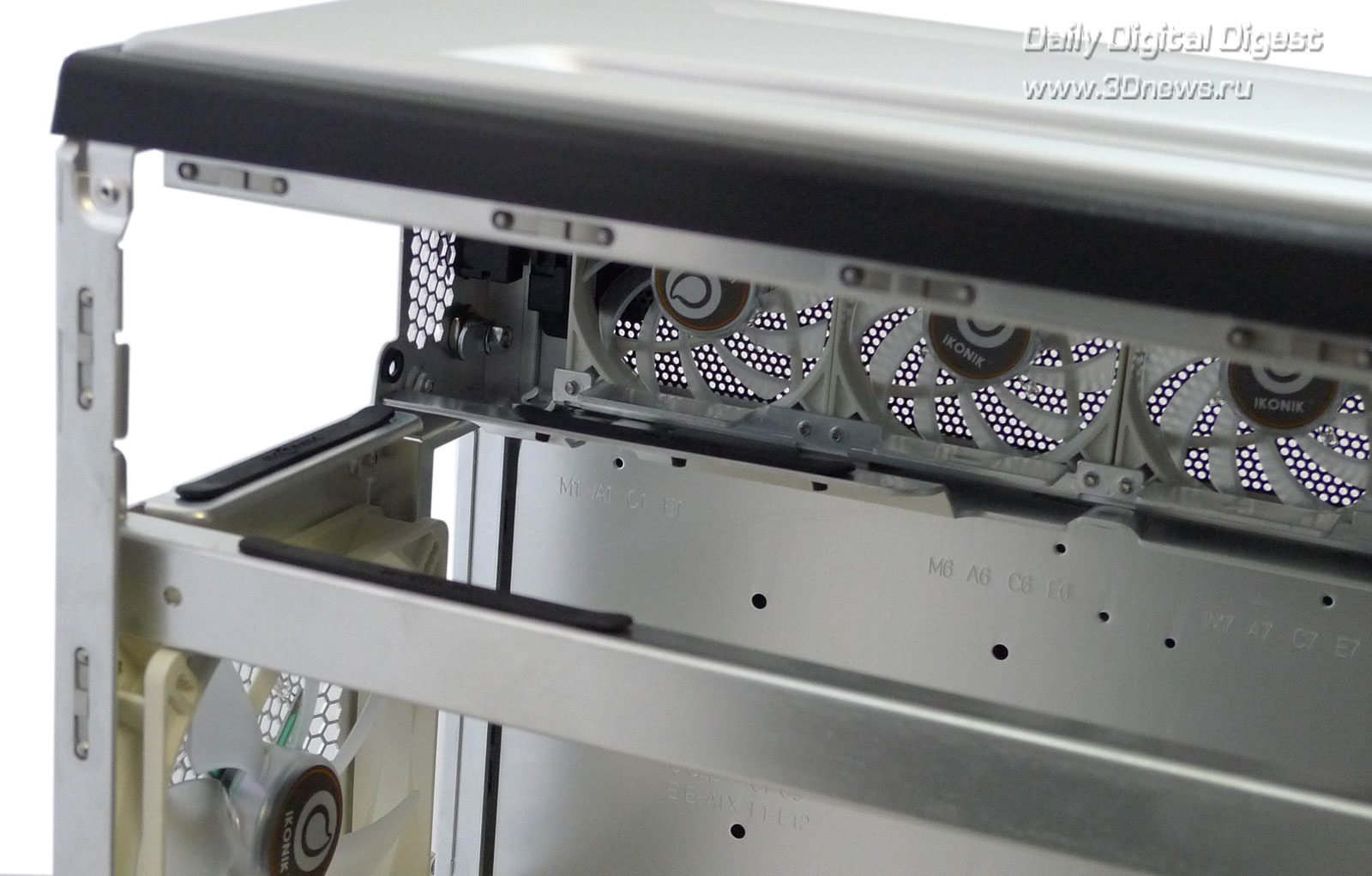

Правая панель снабжена идущими в два ряда, сверху и снизу, зарешеченными вентиляционными отверстиями. Через верхние отверстия расположенные внутри четыре 80 мм кулера выдувают горячий воздух прочь из корпуса. Через нижние отверстия четыре аналогичных кулера доставляют холодный воздух внутрь. К сожалению, они не снабжены пылевыми фильтрами.

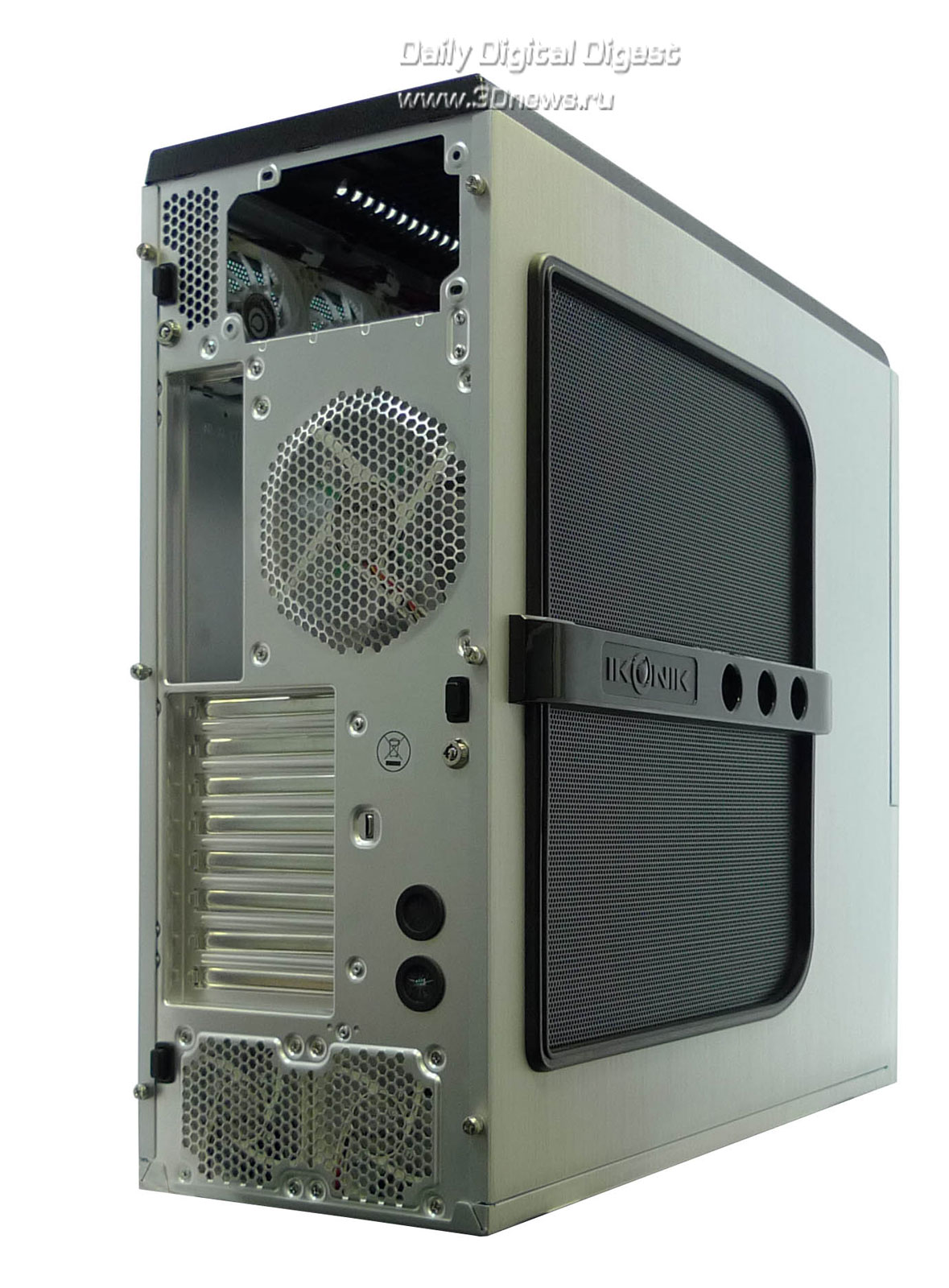

 Ikonik RAx10SIM - вид сзади
Блок питания нынче модно располагать внизу корпуса. Однако мода - коварная штучка, сегодня она диктует своим фанатичным адептам одно, завтра - другое. Инженеры Ikonik решили не идти на ее поводу и предпочли проверенный временем, классический способ размещения БП - сверху. Для патрубков водяного охлаждения предусмотрено два стандартных отверстия с резиновыми манжетами. Заглушки прикрывают восемь слотов расширения (против семи в Middle Tower). На задней стенке корпуса предустановлен 140 мм вентилятор. Но кроме него там же, только внизу, находятся еще два его младших партнера- 80 мм кулеры, также работающие на выдув. Считая восемь боковых и два передних, инженеры Ikonik разместили в общей сложности тринадцать кулеров внутри своего нового корпуса!

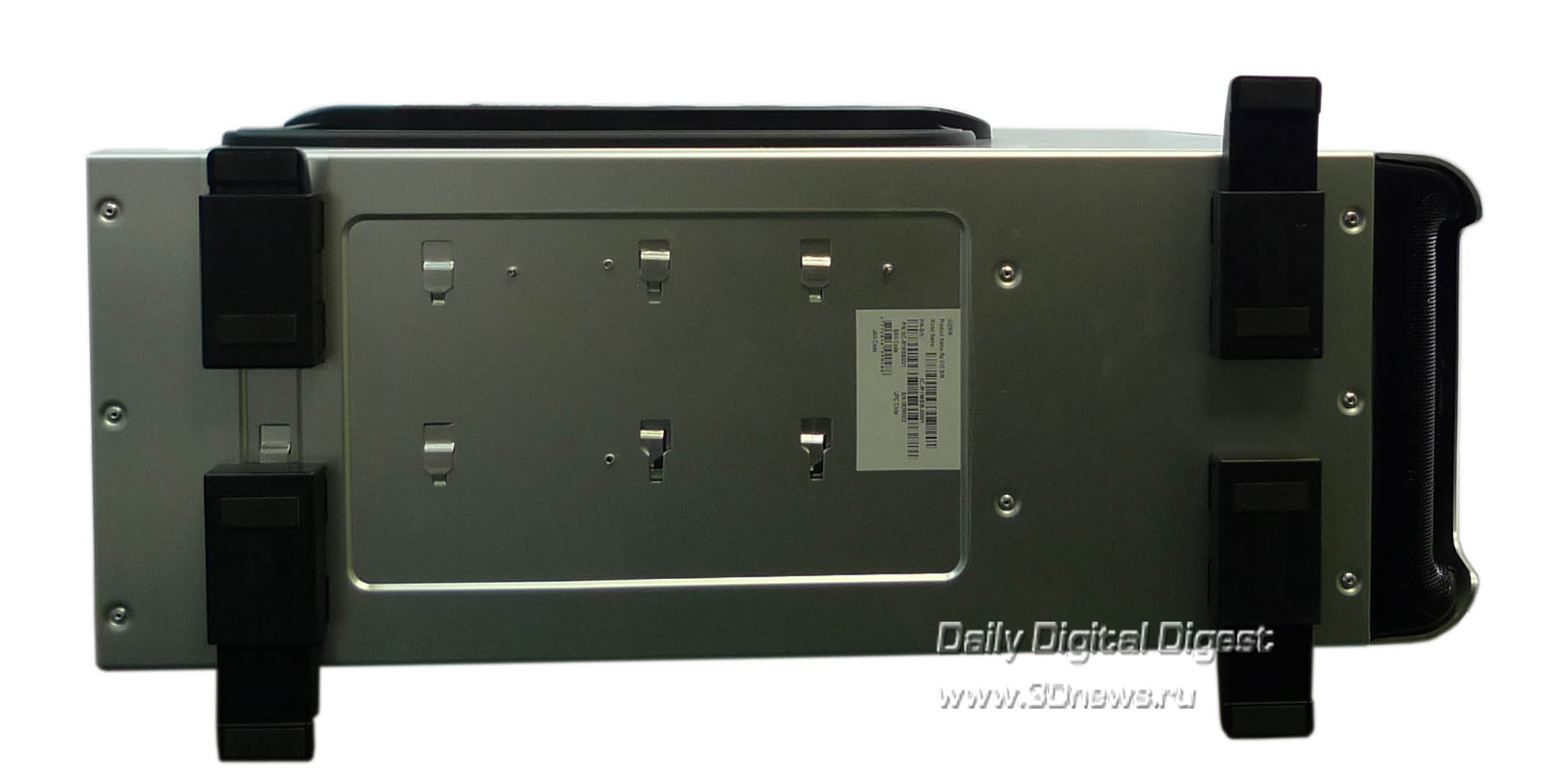

 Ikonik RAx10SIM - вид снизу
Корпус достаточно массивный, что нормально для формата Full Tower и хорошо само по себе - масса гасит вибрацию. Не в последнюю очередь массивность говорит и о прочности: каркас сделан из алюминия толщиной 1,2 мм и снабжен 2 мм ребрами жесткости, за которые корпус удобно брать при переноске. Согласно спецификации, корпус выдерживает нагрузку в 80 кг. Что ж, авторские 70 кг Ikonik Ra вынес даже не скрипнув. Чтобы такая махина прочно стояла на земле, она снабжена четырьмя ножками, раздвигающимися одним кликом для большей устойчивости. В сложенном виде ножки практически не высовываются из-под дна.

Стр.2 - Внутреннее строение и сборка. Выводы

Внутренняя конструкция и сборка

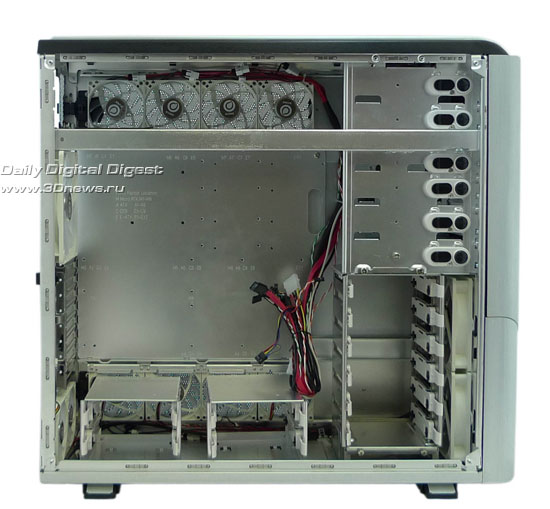

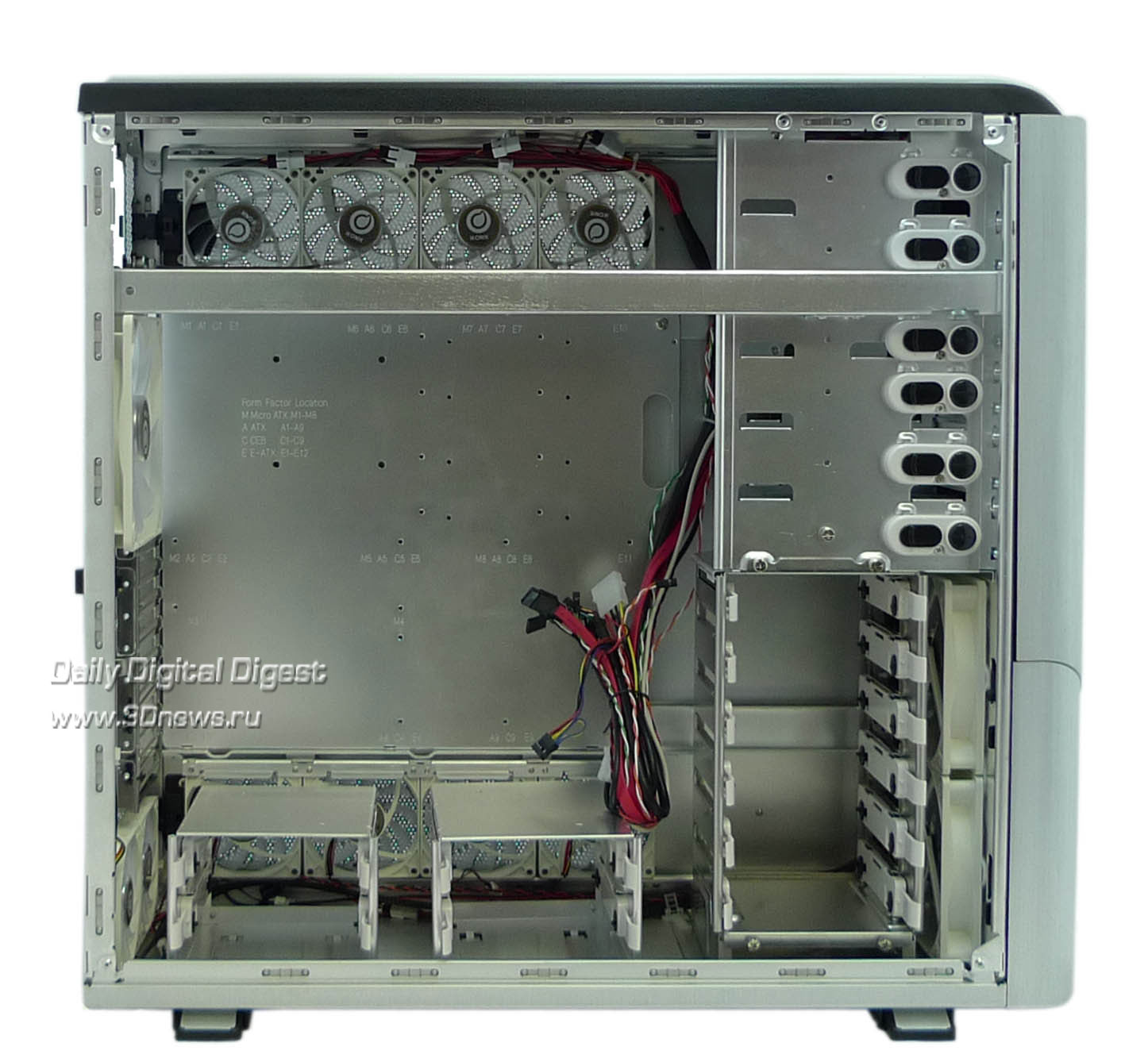

 Ikonik RAx10SIM - вид сбоку в открытый корпус
Первое, что бросается в глаза после снятия боковой панели, это обилие корзин для жестких дисков. Одно из предназначений корпуса типоразмера Full Tower, кроме долгой и верной службы геймерам и оверклокерам, это работа сервером, причем чаще всего - файловым сервером. Для подобной работы, кроме качественного охлаждения, корпус должен иметь возможность установки большого количества жестких дисков и предоставлять к ним удобный доступ. Ikonik Ra соответствует самым строгим требованиям: в основную съемную корзину, крепящуюся на два крупных болта с накаткой, помещаются шесть HDD, а в каждую из двух вспомогательных съемных корзин еще по два, доводя таким образом общее число поддерживаемых корпусом HDD до десяти.

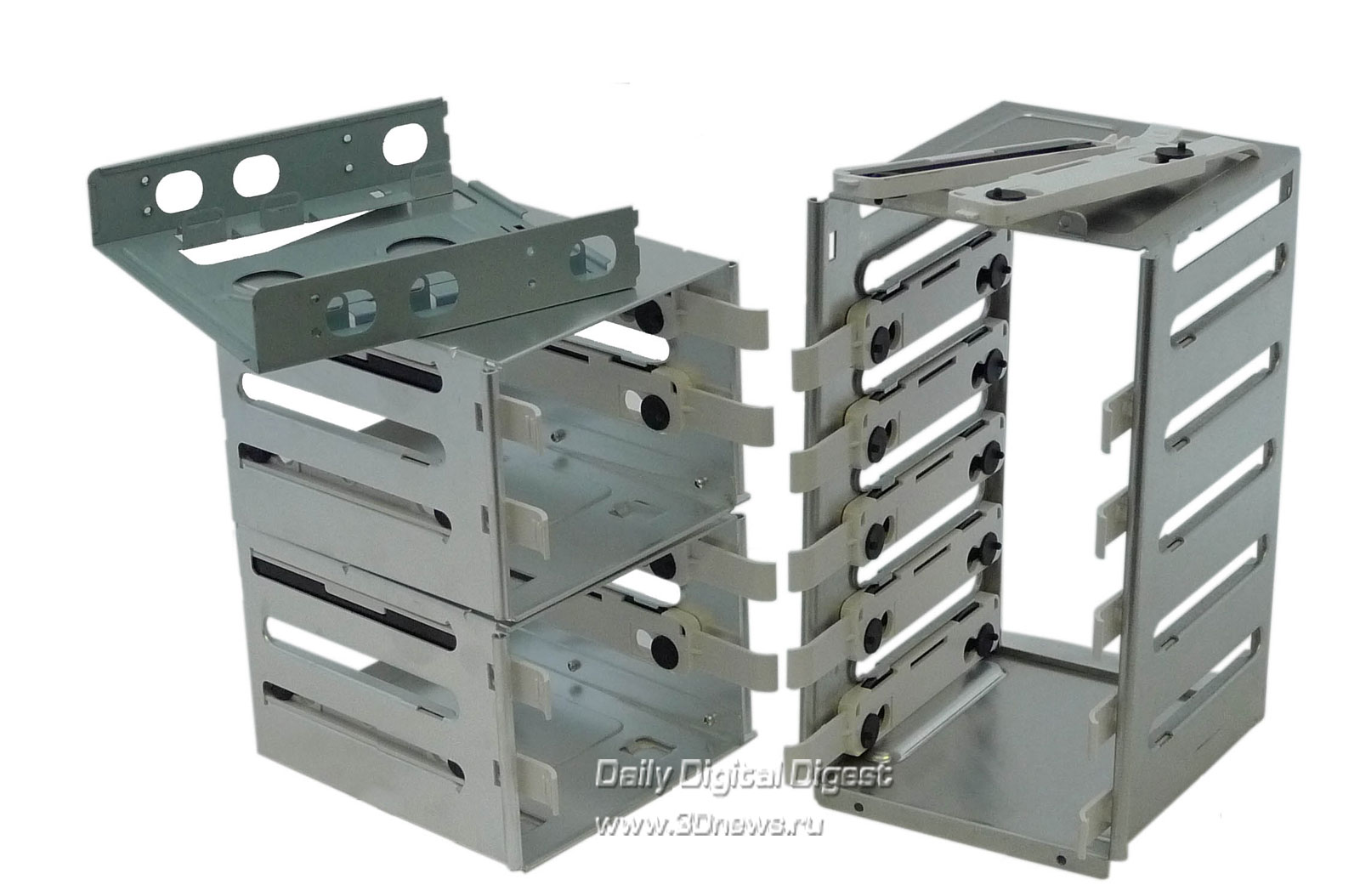

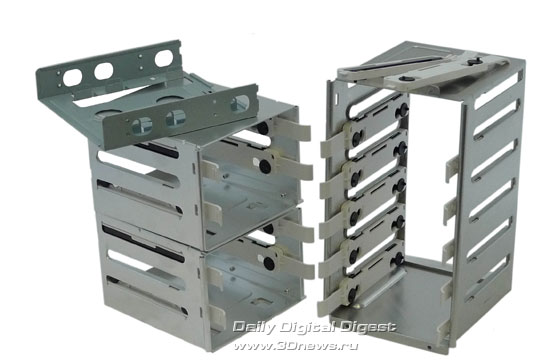

 Ikonik RAx10SIM - корзины для HDD
В одном из слотов для 5,25" -устройств уютно расположился конвертор для внешнего 3,5" дисковода. А чтобы любитель флоппи не тосковал, глядя на зияющую дыру вокруг дисковода, в комплекте поставки идет специальная заглушка из такого же черного бликующего пластика, что и заглушки для остальных отсеков. Каждая вспомогательная корзина крепится одним болтом и может быть легко демонтирована. Жесткие диски помещаются в корзины с помощью удобных пластиковых салазок, снабженных демпфирующими резиновыми прокладками и шайбами, что обеспечивает простоту установки и съема, а также хорошую виброустойчивость. Салазки спроектированы настолько остроумно, что HDD можно установить в произвольном направлении, проводами к себе и проводами от себя, что позволит оптимизировать расположение кабелей в корпусе.

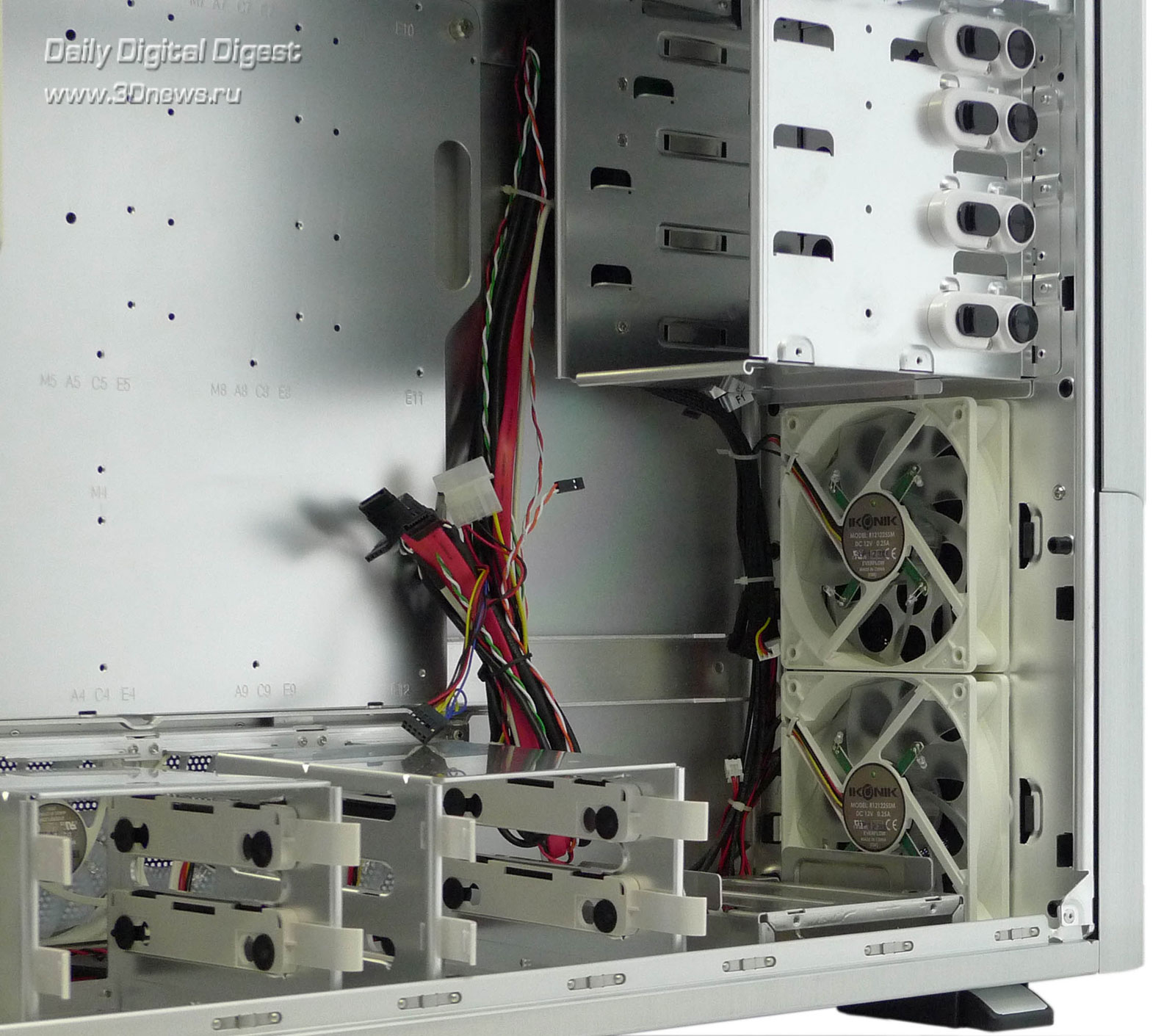

 Ikonik RAx10SIM - передние 2 вентилятора
Охлаждение основной корзиныобеспечивают два фронтальных 120 мм кулера.

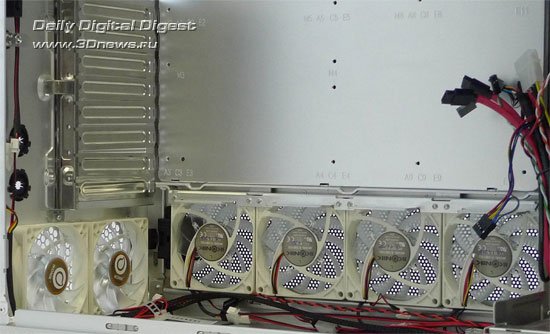

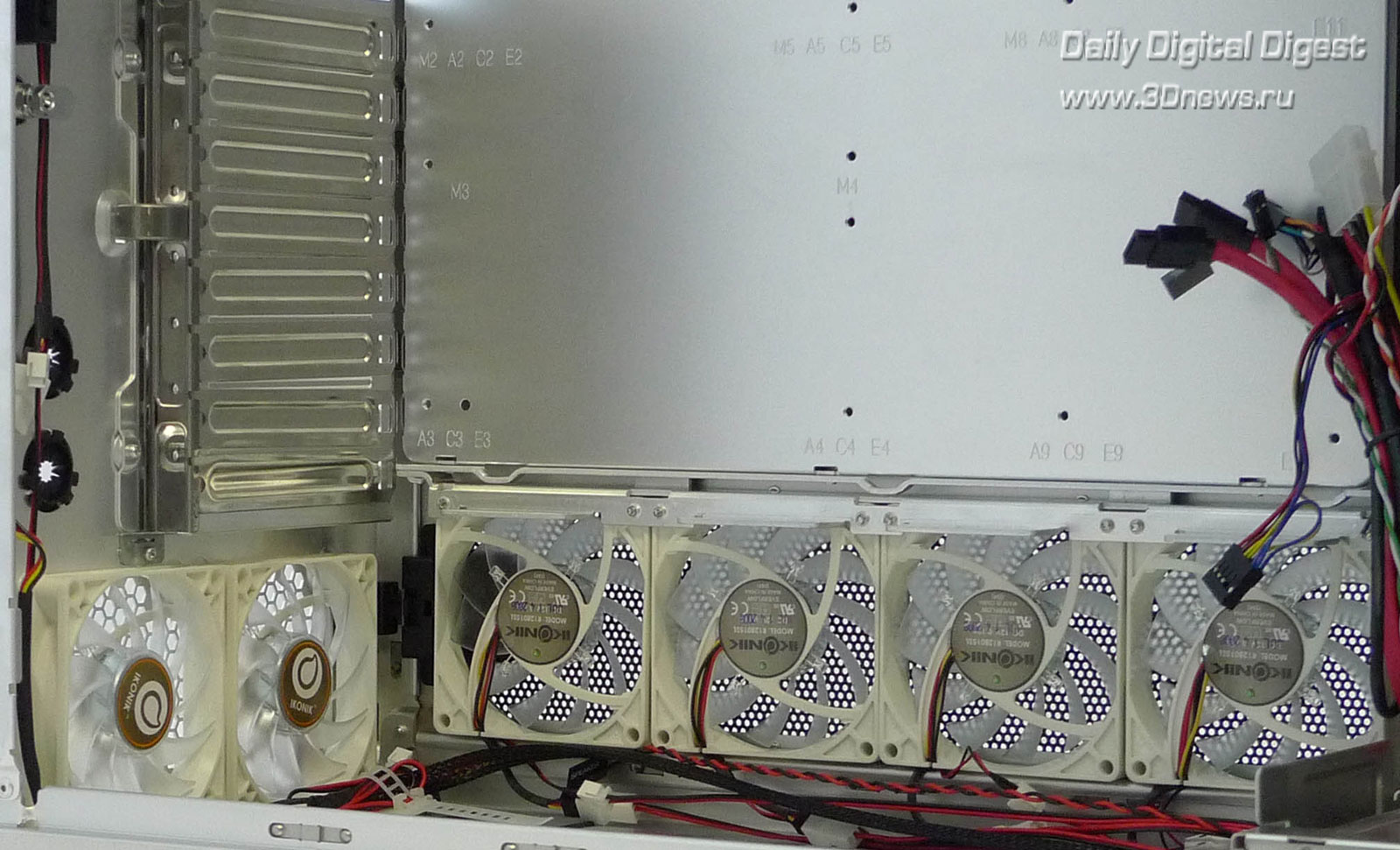

 Ikonik RAx10SIM - нижние 4 вентилятора
Охлаждение двух вспомогательных корзин обеспечивают четыре 80 мм кулера, расположенных сбоку и работающих на вдув, и два задних 80 мм кулера, работающих на выдув.

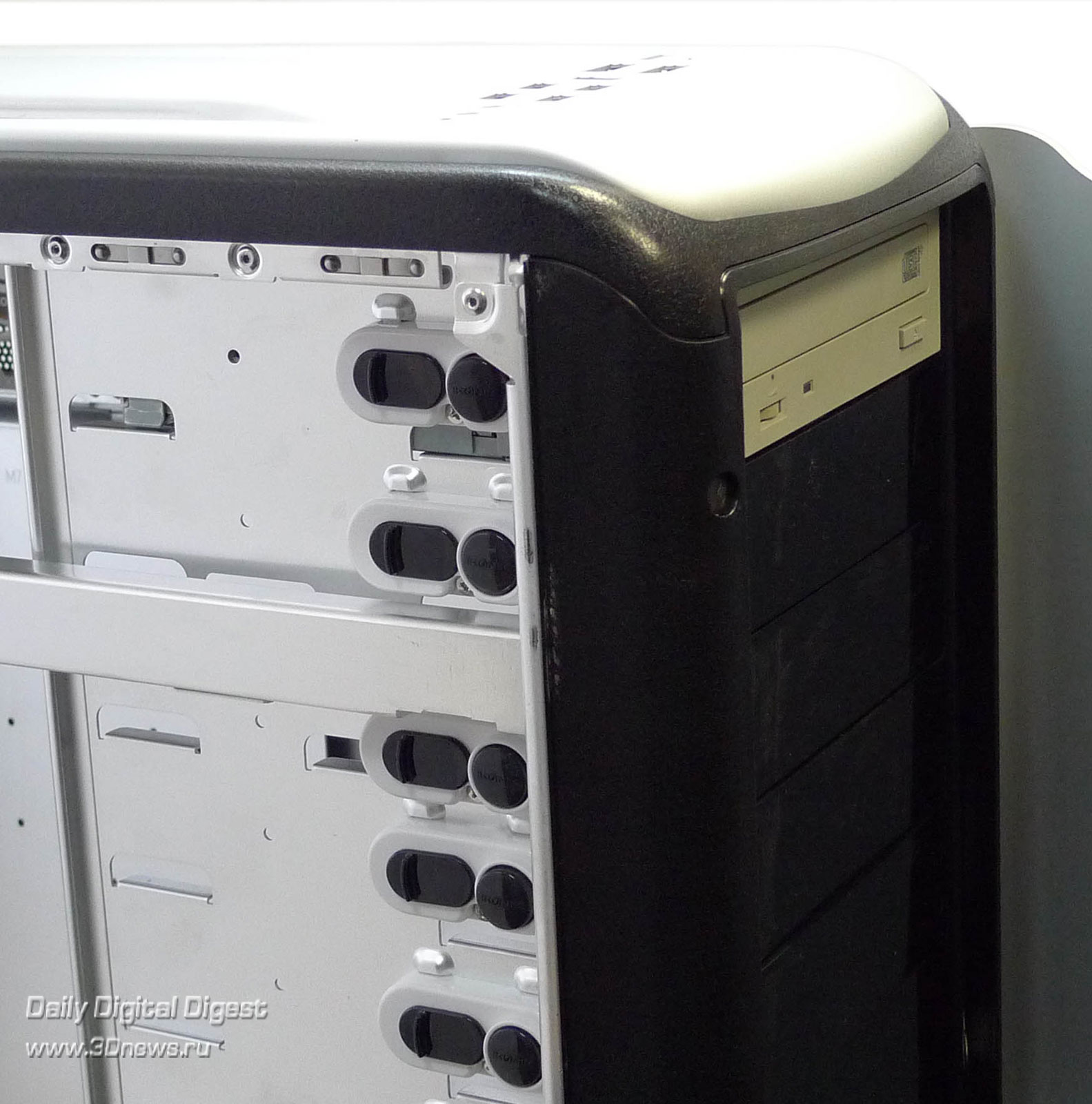

 Ikonik RAx10SIM - установка оптического привода
Пластиковые заглушки 5,25"-отсеков удобно извлекаются руками, и столь же легко вставляются обратно. Во всех слотах, кроме верхнего, в стойке самого шасси, за пластиковыми находятся выламывающиеся алюминиевые заглушки. Есть возможность прикрутить их к шасси обратно в случае необходимости. Крепеж оптического привода или любого другого внешнего устройства осуществляется настолько просто, что невольно удивляешься, почему же до этого никто до сих пор не додумался? Привод задвигается в отсек до упора, после чего для фиксации надо нажать круглую кнопку. Держит надежно. Чтобы разблокировать устройство, достаточно потянуть влево расположенный рядом рычажок. Никаких отверток, болтов и прочей возни. Чудо эргономики.

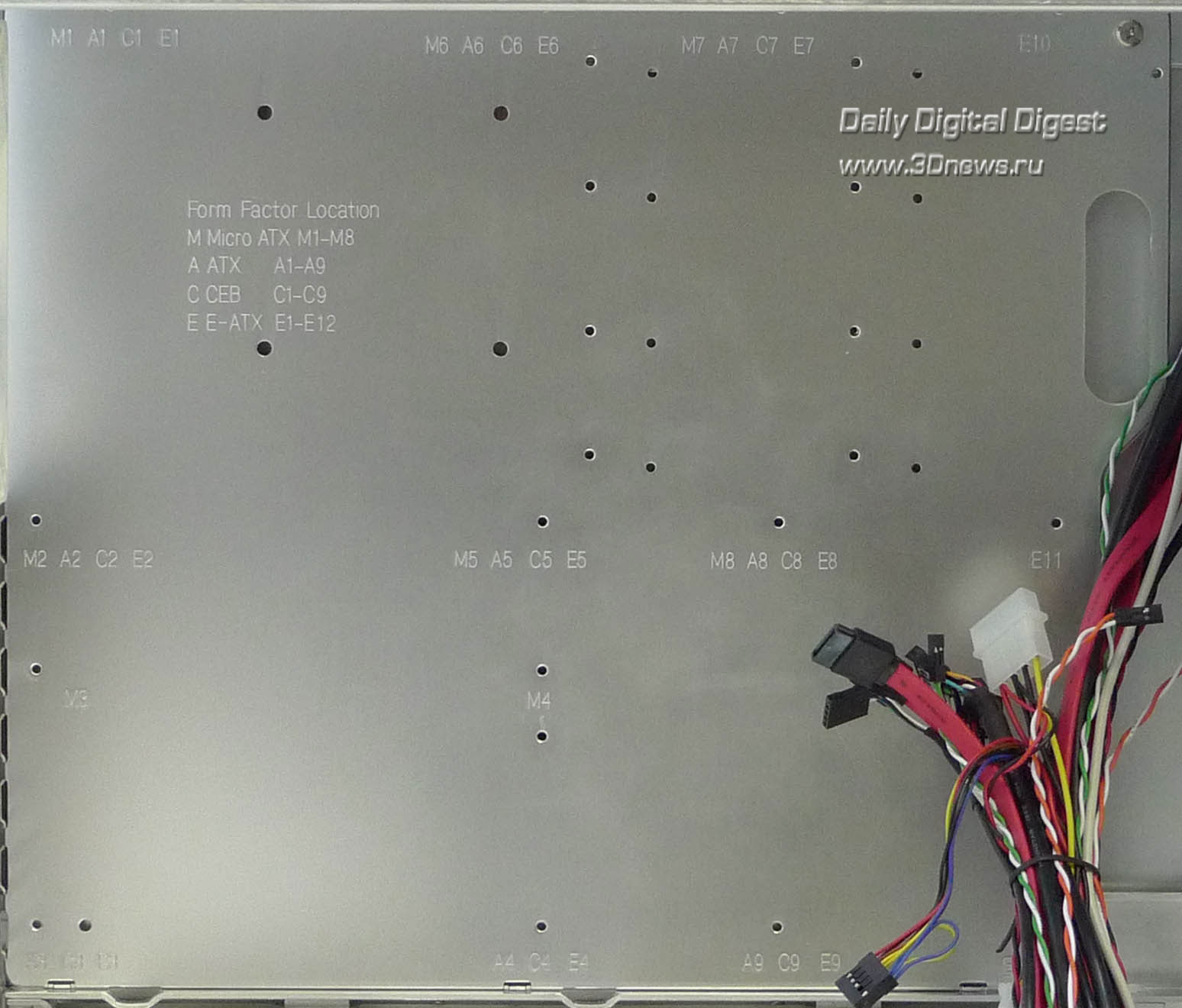

 Ikonik RAx10SIM - подложка под материнскую плату с разметкой
Поддон для крепления материнской платы съемный и крепится на одном болте. После его отвинчивания поддон надо потянуть вправо за специальную ручку, после чего можно приступать к установке материнской платы. На поддоне выгравирована разметка под / CEB / E-ATX ATX, Micro ATX, CEB и E-ATX форм-факторы материнских плат.

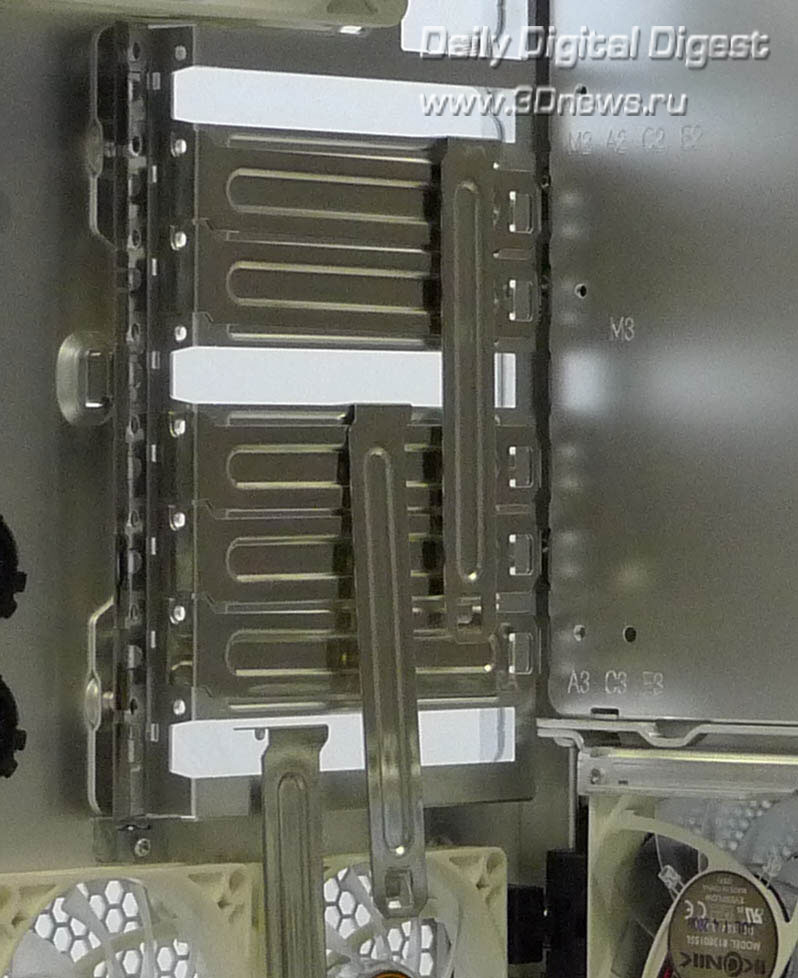

 Ikonik RAx10SIM - слоты крепления плат расширения
Заглушки слотов плат расширения на задней стенке корпуса вынимающиеся, многоразовые. Фиксатор для крепления карт расширения стальной и один на все слоты. Сделан он достаточно удобно, но для крепления устройств, занимающих два слота (например, топовых видеокарт) - не подходит. В этом случае двухслотовые карты придется привинтить болтами вручную.
 Ikonik RAx10SIM - крепление блока питания
Блок питания одной стороной будет лежать на продольном усилительном брусе, второй - на специальной подставке. В местах соприкосновения БП с шасси корпуса расположены резиновые прокладки в целях снижения вибрации и шума. Отверстия для крепления блока питания также снабжены демпфирующими резиновыми шайбами. От края БП до верхней четверки 80 мм кулеров остается расстояние около двух сантиметров.

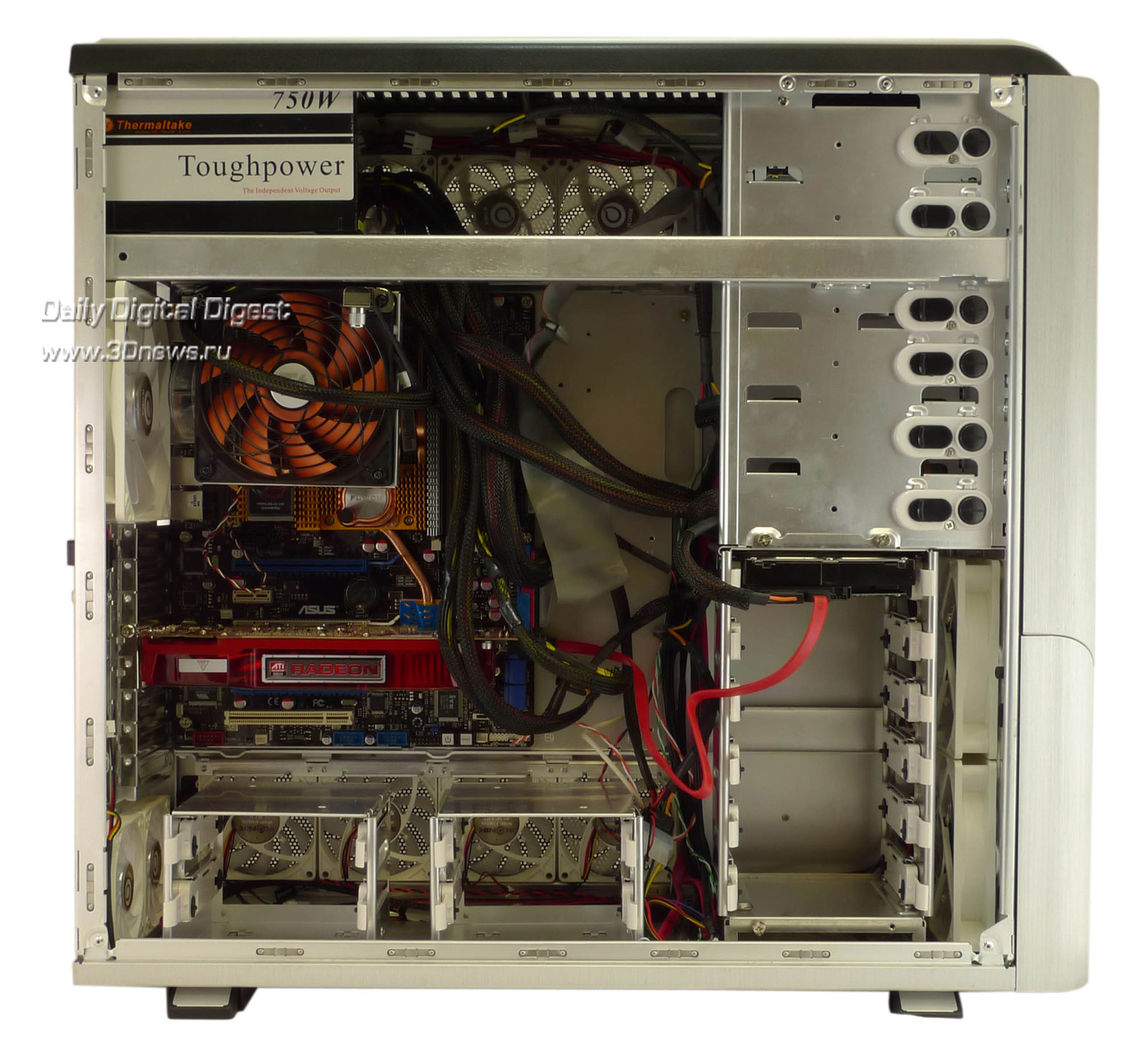

 Ikonik RAx10SIM - сборка
Что и говорить, формат Full Tower имеет свои плюсы. Места внутри - океан, все комплектующие поместились с запасом. Видеокарта ATI Radeon 4870, имеющая далеко не малые габариты, сиротливо приткнулась в сторонке. Значительная часть просторов так и не была занята, и в дальнейшем использовалась для более эффективного охлаждения компонентов и активной циркуляции воздуха. Внимательный читатель давно задается вопросом - неся на борту 13 кулеров, корпус наверное будет шуметь как самолет? Здесь мы подходим к ключевой инновации компании Ikonik: аббревиатура SIM в названии корпуса означает System Intelligent Manager, или "Интеллектуальное Управление Системой". Все вентиляторы корпуса подключены к блоку управления, который осуществляет централизованное управление скоростью их вращения. То есть, благодаря SIM пользователь может сам контролировать качество охлаждения внутрикорпусного пространства и уровень шума, производимый встроенными кулерами. Отметим, что все провода, ведущие от кулеров к блоку управления, тщательно состыкованы, скомпонованы и уложены вдоль бортов корпуса.

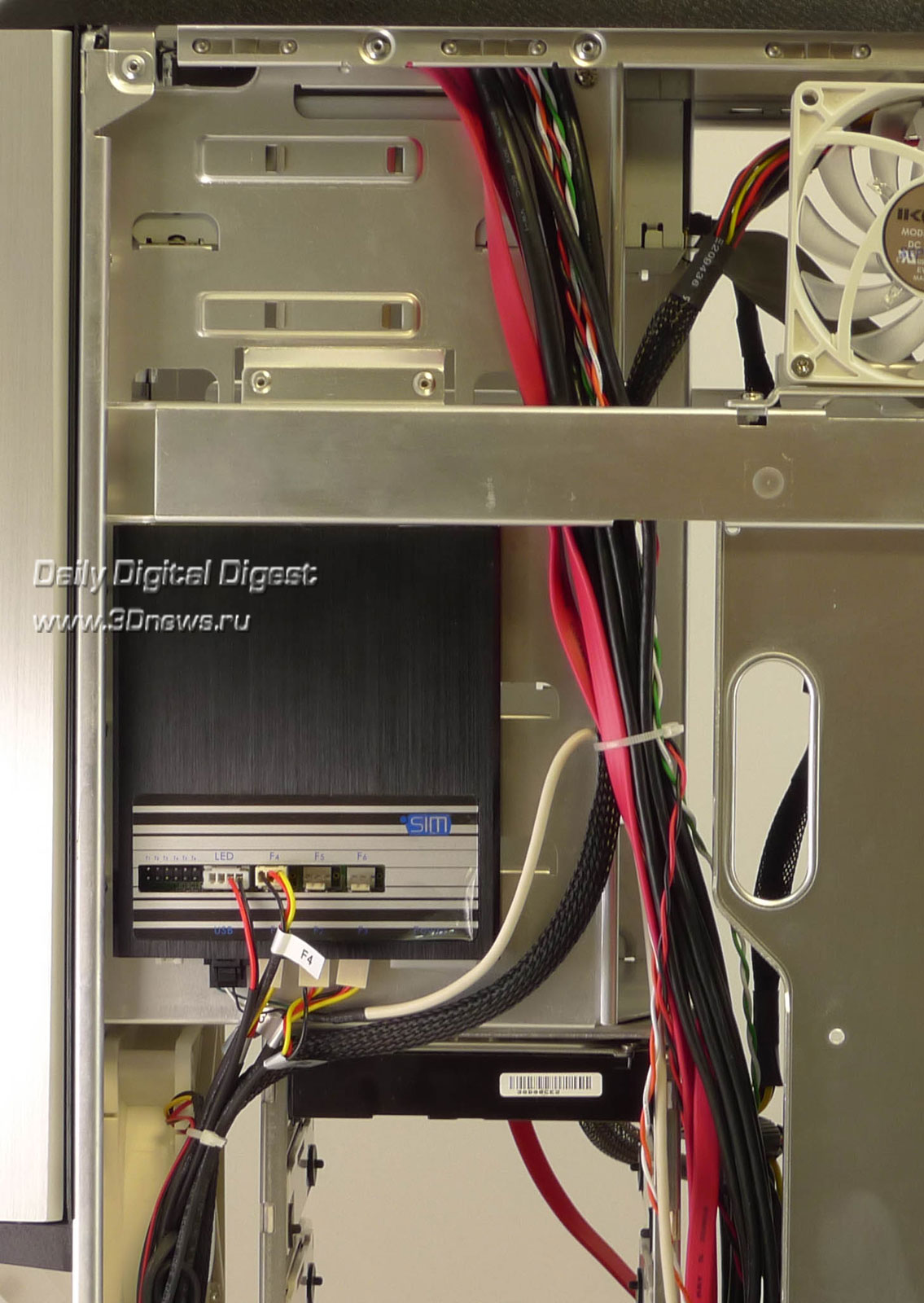

 Ikonik RAx10SIM - SIM
SIM плата требует всего один стандартный 4-контактный разъем питания. Все вентиляторы корпуса разбиты на четыре группы, согласно своему предназначению: два передних, четыре нижних боковых, четыре верхних боковых и три задних. Для управления этими группами необходимо установить ПО, идущее в комплекте с корпусом.

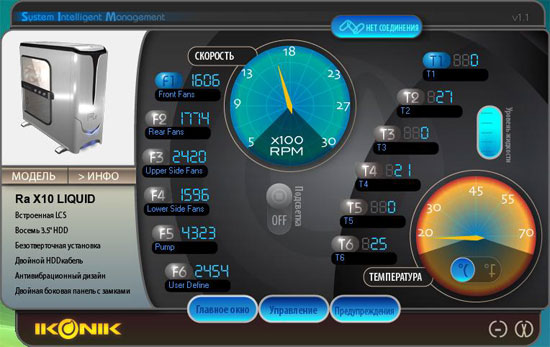

 Ikonik RAx10SIM - окно программы
Также в комплекте поставки идут шесть термодатчиков, которые пользователь может разместить на наиболее уязвимых для перегрева местах. Главное окно управления программой будет отображать скорость вращения всех четырех групп кулеров и температуру всех шести датчиков в реальном времени, предоставляя таким образом пользователю исчерпывающую информации об обстановке внутри корпуса. Для каждой из четырех групп можно выбрать один из следующих режимов работы:

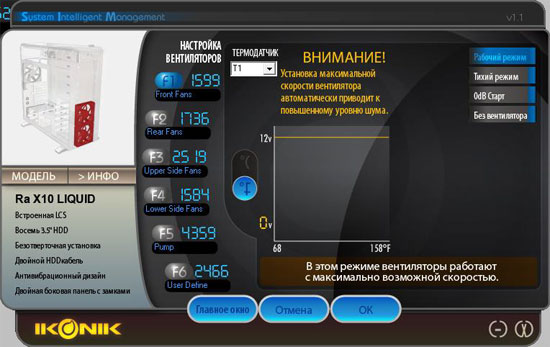

 Ikonik RAx10SIM - окно программы с рабочим режимом
Рабочий режим. Предназначен для по-настоящему качественного охлаждения, все вентиляторы крутятся на максимальных оборотах (напряжение 12В). Шумят порядочно, но эффективное охлаждение того стоит, не так ли?

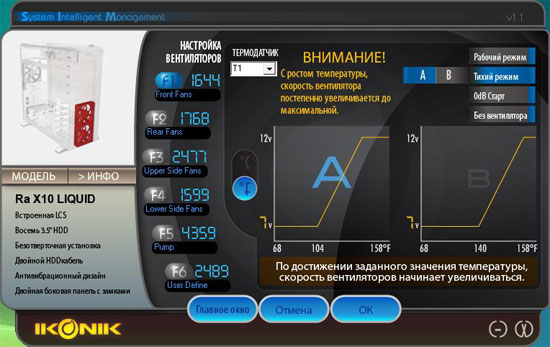

 Ikonik RAx10SIM - окно программы с тихим режимом
Тихий режим. Вентиляторы наращивают обороты со средних (напряжение 7В) до максимальных (12В) с ростом температуры, причем можно выбрать одну из двух схем с разными условиями.

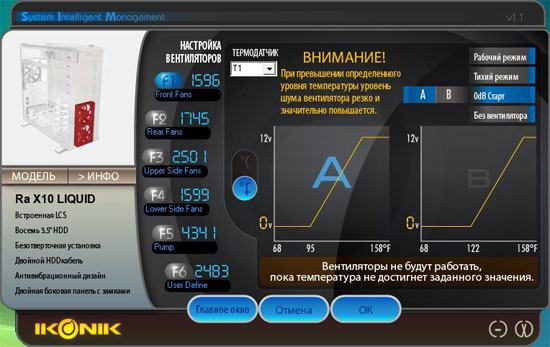

 Ikonik RAx10SIM - окно программы с 0dB Start режимом
0dB Старт режим. Похож на предыдущий, за исключением того, что вентиляторы начинают увеличивать скорость вращения с нуля. Также имеет две схемы работы.

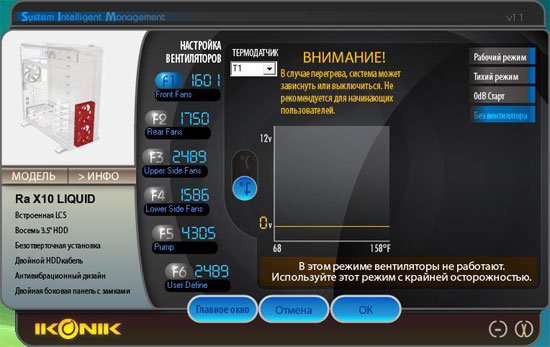

Ikonik RAx10SIM - окно программы с режимом
Режим "без вентилятора". Наконец есть возможность отключить группу (или все группы) вентиляторов совсем. Итак, программа управления предоставляет пользователю широкие возможности по настройке охлаждения комплектующих штатными средствами и регуляции шумовыделения внутрикорпусных кулеров. После настройки все выбранные опции сохраняются самой платой. Кстати, каждый из 13-ти вентиляторов снабжен четырьмя синими светодиодами, что обеспечивает фантастическую иллюминацию. При желании программа управления позволяет подсветку отключить.

Вывод

Пришло время просуммировать результаты. Вначале о неприятном. Минусы:
  • отсутствие кнопки Reset;
  • отсутствие пылевых фильтров для четырех боковых кулеров;
  • не универсальный фиксатор плат расширения.
Теперь рассмотрим список удачно решенных задач. Плюсы:
  • богатая панель быстрого доступа (4х USB, 2х eSATA, 1х IEEE 1394, Audio In/Out);
  • революционная система обдува;
  • 13 предустановленных вентиляторов с подсветкой и плата управлении ими;
  • простая и удобная сборка практически без использования инструментов;
  • три съемных корзины для установки десяти жестких дисокв;
  • хорошая виброустойчивость (прорезиненные крепления HDD и БП);
  • невероятно стильный дизайн;
  • высокое качество изготовления конструкции (про алмазную обработку на коробке написано: "Лучшие друзья девушек - это бриллианты");
  • корпус запирается на ключ;
  • щедрый комплект поставки.
На нашей памяти это первый корпус, поставляющийся в комплекте с программным обеспечением. Впрочем, новые проблемы требуют новых методов решения - а то, что охлаждение топовой начинки корпуса является проблемой высокого приоритета, пожалуй, никто не станет спорить. Компании Ikonik определенно удалось сказать новое слово в корпусостроении. Такого "железного друга" сможет себе позволить далеко не каждый - но он и нужен далеко не каждому, middle-end система будет смотреться в Ikonik RA X10 SIM совершенно неуместно. Только настоящие ценители, только истовые борцы за гигагерцы и терафлопы найдут этот корпус подходящим для своих амбиций. Настоящие титаны духа, теперь они могут возрадоваться - появилась компания, хорошо сознающая их чаяния и нужды.
