Компании Intel и AMD возлагают большие надежды на сегмент ультратонких ПК, как впрочем, и многие производители ноутбуков. Успех "слим-ноутбуков" теоретически должен превзойти феноменальный прорыв нетбуков, поэтому некоторые компании проводят смелые эксперименты, дабы завоевать сердца покупателей. Герой материала - среднеформатный ультратонкий ноутбук ASUS UX50, отличительной чертой которого является наличие встроенного привода оптических дисков. Кроме наличия DVD-накопителя модель UX50 может похвастаться сразу двумя графическими адаптерами - интегрированным видеоядром Intel GMA 4500MHD и решением на базе NVIDIA GeForce G105M с 512 Мб графической памяти.
ASUS UX50 | |
| ОС | Windows Vista Home Premium |
| Процессор | Intel Core 2 Solo SU3500, 1,4 ГГц |
| Кэш L2, Мб | 3 |
| Системная плата | - |
| Чипсет | Северный мост: Intel Cantiga GS45
Южный мост: Intel 82801IEM ICH9-E |
| Видео | NVIDIA GeForce G105M, 512 Мб
Intel GMA 4500MHD |
| Звук | Realtek ALC269 |
| Тип матрицы | 15,6”
1366х768 точек AUO B156XW03 |
| ОЗУ | 4 Гб DDR-2 (2х2 Гб)
DDR2-800 Hynix HYMP125S64CP8-S6 В предустановленной ОС доступно 3 Гб |
| Жесткий диск | 320 Гб
Hitachi HTS543232L9A300 |
| Оптический привод | Matsushita DVD-RAM UJ867 |
| Интерфейсы | 3х USB 2.0
1х RJ-45 1x HDMI 1x D-Sub (VGA) 1x гнездо установки карт памяти 1х разъем наушников 1х разъем микрофона |
| Беспроводные интерфейсы | Intel WiFi Link 5100 AGN |
| Сетевой адаптер | Atheros AR8131 10/100/1000 Base T |
| Дополнительно | Web-камера 1,3 Мп |
| Батарея | Литий-ионный аккумулятор 4800 мАч (41 Втч) |
| Габариты, мм | 385x257x 8,9~32,6 |
| Масса, кг | 2,6 (c 4-сегментным аккумулятором) |
| Средняя цена по данным Маркет.3DNews: 3100 руб. (Найти все предложения) |
|
ASUS UX50. Информация о процессоре.
ASUS UX50. Тестирование кэшa и памяти.
ASUS UX50. Информация о видеоподсистеме.
К нам на тестирование попал предсерийный образец, поэтому его комплект поставки включал лишь зарядное устройство. Кроме стандартного набора дисков и брошюр, коммерческие образцы также получат манипулятор "мышь" и сумку, что для ноутбуков ASUS уже давно стало хорошей традицией.
При первичном осмотре ноутбука нетрудно заметить, что корпус действительно тонкий и UX50 отнесен к ультратонким решениям не только ради красного словца. Но при этом масса ноутбука довольно большая, лишь на 200 грамм меньше среднестатистической нормы для "пятнашек" в 2,8 кг. Конечно, не стоит забывать, что в ноутбуке установлен оптический накопитель, но ведь не оснащенные им конкуренты легче на полкило, что явно больше массы привода.
Качество материалов корпуса высоко - корпусные панели толстые и едва заметно прогибаются при давлении, да и качество сборки отменное, а при попытках скручивания пощелкивание раздается лишь из района аккумуляторного отсека, и то при приложении серьезных усилий. Но и к материалам есть одна претензия - поверхность рабочей области и верхней крышки глянцевая, поэтому быстро покрывается отпечатками, которые для сохранения опрятного вида приходится постоянно вытирать. Глянцевая поверхность в районе "тачпада" сопротивляется царапинам хорошо, а вот материал крышки податлив, поэтому мелкие царапины при неаккуратном обращении появляются довольно быстро.
Спереди расположена лишь пара динамиков, скрытых декоративной решеткой
Слева установлен механический выключатель беспроводных интерфейсов, а под резиновой заглушкой скрыт USB-порт и отсек установки карт памяти
Справа находится щель для оптических дисков. Применение привода со щелевой заглушкой в последнее время встречается довольно часто. А в ультратонкой модели это не только дань моде, но и конструктивная необходимость, ведь при использовании классического slim-привода жесткость корпуса могла заметно пострадать. Недостаток у подобной системы загрузки фактически лишь один - невозможность установки 8-см оптических носителей.
Большинство разъемов сосредоточено на задней стенке, где обычно находится аккумулятор. Подобная установка, во-первых, удобна, а во-вторых, снимает ограничение на толщину левой и правой поверхности. Итак, сзади находится пара стандартных аудиоразъемов, два USB-порта, HDMI и D-Sub (VGA) порт, коммуникационный разъем RJ-45, гнездо подключения внешнего источника питания и вентиляционная решетка. Размещение вентиляционной решетки сзади, а не сбоку, вдвойне удачно решение - шум охлаждающей системы менее заметен пользователю, а отводимый горячий воздух не направлен на руку.
Днище плоское и гладкое, вентиляционных отверстий тут немного. Четыре резиновые ножки слабо цепляются за столешницу из-за малого пятна контакта. Каких-либо отсеков, доступных пользователю, нет. Аккумулятор фиксируется двумя замками, а у креплений нет даже намека на люфт.
Угол раскрытия крышки ограничен значением 135-140 градусов. Соединительные петли жесткие, но масса крышки довольно большая, поэтому при резком перемещении или наклоне корпуса ноутбука крышка может захлопнуться.
Клавиатуры с плоскими кнопками последнее время весьма популярны, практически все производители первого эшелона уже вывели на рынок решения с аналогичной клавиатурой. Именно такая клавиатура установлена и в модели ASUS UX50. Момент срабатывания невнятный, при нажатии одной клавиши из-за невысокой жесткости основания вслед за ней немного тянутся и соседние. Клавиатура оснащена дополнительным цифровым блоком, но все клавиши блока узкие и требуют привыкания.
Сенсорная панель ноутбука огромна - 84х54 мм, и она была бы очень удобна, если бы не глянцевая поверхность, которая быстро пачкается. А главное - влажные пальцы немного тормозятся гладкой поверхностью. Клавиши манипулятора выполнены единой деталью. Ход клавиш очень короткий и неожиданно, очень мягкий и тихий, при этом момент срабатывания четко чувствуется, да и смотрятся объединенные клавиши стильно.
Чуть ниже находятся светодиодные индикаторы активности, которые выполнены в виде пиктограмм и незаметны при выключенном питании. На верхней внутренней кромке дисплея находится встроенная web-камера и пара отверстий стереомикрофона.
Матрица накрыта прозрачным пластиком с глянцевой поверхностью, поэтому дисплей при работе вне помещения в солнечную погоду выполняет не столько роль дисплея, сколько зеркала. Хотя плюсы тоже есть - дисплей без бортиков смотрится стильно. Матрица с диагональю 15,6 дюйма, соотношением сторон 16:9 и разрешением 1366х768 точек в точности повторяет характеристики недавно побывавшего на тестировании ультратонкого ноутбука MSI X600. Но самое забавное заключается в том, что матрицы и MSI X600 и героя материала одинаковые, отличаются лишь версии. Как и у MSI X600, горизонтальные углы обзора довольно велики, а вертикальные не всегда достаточны, поэтому периодически приходится подстраивать угол наклона крышки. Неожиданностью стал невысокий максимальный уровень светимости белого поля - всего 94,1 кд/м², тогда как эта же матрица в ноутбуке MSI продемонстрировала уровень 223,3 кд/м². При максимальном уровне подсветки светимость черного поля составила 1,15 кд/м². Равномерность подсветки неплохая, для ее оценки экран с выведенной черной заливкой был сфотографирован в темном помещении.
Для оценки цветового охвата использовался колориметр Spyder3 из комплекта Spyder3Studio. График цветового охвата строился для цветовой координатной системы Lab в координатах ab для светлости L=25, 50 и 75. На изображениях желтая кривая - график цветового охвата тестируемого дисплея, белая - стандартное цветовое пространство sRGB и для возможности сравнения зеленый график отображает цветовой охват матрицы ноутбука MSI X-Slim X600 и красный график - MSI X-Slim X610, оборудованный матрицей Chunghwa CLAA156WA11A.

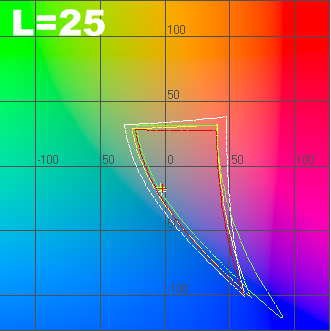

ASUS UX50. График цветового охвата в системе Lab для L=25.

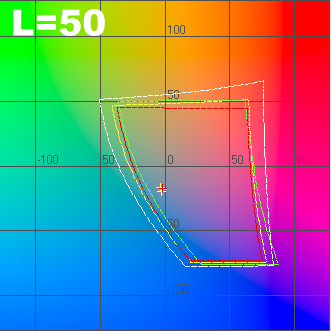

ASUS UX50. График цветового охвата в системе Lab для L=50.

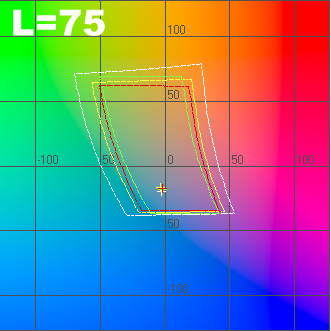

ASUS UX50. График цветового охвата в системе Lab для L=75.
На иллюстрациях, приведенных ниже, отображены гамма-кривые (черные графики), полученные до и после калибровки дисплея, целевая гамма 2,2 (светло-синий график) и коррекция для каждого цвета (красный, синий, зеленый).
ASUS UX50. Гамма-кривые. До калибровки.
ASUS UX50. Гамма-кривые. После калибровки с кривыми коррекции.
UX50 оборудован динамиками Altec Lasing, которые зачастую встречаются лишь в имиджевых и мультимедийных моделях ноутбуков ASUS. Несмотря на установку динамиков на днище, звучат они достойно - запас громкости приличный, а при его изменении нет ни треска, ни шипений. К тому же, динамики не "давятся" при ударе басов, да и частотный диапазон достаточно широк. Конечно, до DTR-моделей Dell XPS или Toshiba, оборудованных динамиками Harman/Kardon, далеко, но ведь и формат не тот. А вот среди основных ультратонких конкурентов тягаться по качеству встроенной акустики с ASUS UX50 пока что некому. Встроенные динамики вполне подходят для воспроизведения аудиосопровождения в фильмах и для фонового воспроизведения музыки.
Звуковой тракт нетбука построен на базе нового 4-канального (2+2 канала) HD-аудиокодека Realtek ALC269 с заявленным соотношением для ЦАП и АЦП, равным 98 дБ. С более подробными характеристиками чипсетного звука можно ознакомиться на сайте производителя. Тестирование аудиотракта производилось в пакете RightMark Audio Analyzer (далее RMAA) при помощи звукового интерфейса Creative E-MU 0202 USB. Все спецэффекты отключены, настройки эквалайзера по умолчанию. Перед началом тестирования драйвер аудиокодека был обновлен до наиболее свежей версии на момент написания материала - 2.30. В качестве оппонента в сводной таблице приведены результаты одного из основных конкурентов - MSI X600, звуковой тракт которого построен на базе Realtek ALC888.
Режим работы: 16-бит, 44 кГц.
Общие результаты
ASUS UX50 |
MSI X600 |
|||
| Версия драйвера | 2.30 |
2.28 |
||
| Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0,07, -0,35 | Хорошо | +0,01, -0,06 | Отлично |
| Уровень шума, дБ (А) | -91,4 | Очень хорошо | -92,1 | Очень хорошо |
| Динамические диапазон, дБ (А) | 91,4 | Очень хорошо | 92,1 | Очень хорошо |
| Гармонические искажения, % | 0,0017 | Отлично | 0,0015 | Отлично |
| Гармонические искажения + шум, дБ(A) | -81,4 | Хорошо | -80,5 | Хорошо |
| Интермодуляционные искажения + шум, % | 0,01 | Очень хорошо | 0,018 | Очень хорошо |
| Взаимопроникновение каналов, дБ | -90,3 | Отлично | -89 | Отлично |
| Интермодуляции на 10 кГц, % | 0,0098 | Очень хорошо | 0,0075 | Отлично |
| Общая оценка | Очень хорошо |
Отлично |
||
Частотная характеристика
ASUS UX50 |
MSI X600 |
|
| От 20 Гц до 20 кГц, дБ | -0,94, +0,07 | -0,63, +0,01 |
| От 40 Гц до 15 кГц, дБ | -0,35, +0,07 | -0,06, +0,01 |
Уровень шума
ASUS UX50 |
MSI X600 |
|||
Левый |
Правый |
Левый |
Правый |
|
| Мощность RMS, дБ | -90,2 | -89,9 | -82,2 | -82,1 |
| Мощность RMS, дБ (A) | -91,5 | -91,2 | -92,2 | -92,1 |
| Пиковый уровень, дБ | -76,8 | -76,8 | -62,9 | -57,2 |
| Смещение DC, % | 0 | 0 | 0 | 0 |
Динамический диапазон
ASUS UX50 |
MSI X600 |
|||
Левый |
Правый |
Левый |
Правый |
|
| Динамический диапазон, дБ | 90,5 | 90,2 | 86,7 | 86,5 |
| Динамический диапазон, дБ (А) | 91,6 | 91,2 | 92,1 | 92,1 |
| Смещение DC, % | 0 | 0 | 0 | 0 |
В ноутбуке установлен современный "джентльменский набор" - Bluetooth v2.1 и Wi-Fi BGN-модуль. Настройка параметров беспроводных соединений осуществляется средствами ОС. Отключить и включить интерфейсы можно при помощи комбинации клавиш [Fn]+[F2]. Полное отключение осуществляется при помощи двухпозиционного переключателя на левой боковой поверхности, который, к слову, размещен не слишком удобно, и для переключения позиций приходится приподнимать левую часть корпуса ноутбука.
Процессор, да и видеоядро не слишком горячи, поэтому среднеформатный ноутбук даже теоретически не должен слишком сильно нагреваться. Измерение температуры производилось после 30-минутного прогона тестового пакета 3Dmark 2006 при температуре окружающей среды 21 градус Цельсия. Ниже приведены иллюстрации, отображающие температуру для девяти точек днища и девяти точек рабочей области. В зависимости от точки измерения рабочая область разогревалась до 25,1-32,8 градуса, а днище - до 27,5-32,2 градуса. В целом, нагрев действительно невелик, но все же несколько больше, чем у модели MSI X-Slim X600.

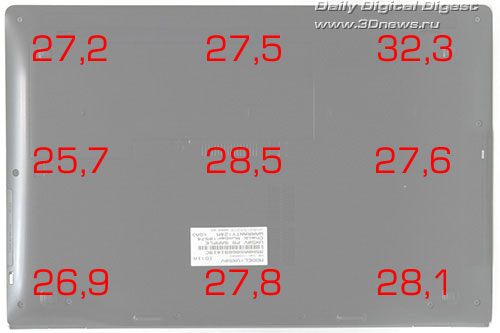

ASUS UX50. Tемпературный режим. Днище.

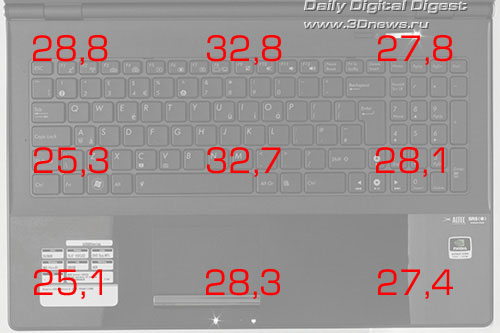

ASUS UX50. Tемпературный режим. Рабочая область.
Зато с акустическим комфортом все в порядке. Вентиляционная решетка, в районе которой зачастую генерируется основной шум, расположена сзади, поэтому при измерении на расстоянии 20 см от центра передней части уровень шума в среднем на 1,5-2 дБА меньше, чем при боковом расположении вентиляционной решетки. При работе в офисном режиме или средних кратковременных нагрузках уровень шума не превышает 31,6 дБА, а при возникновении даже кратковременной высокой нагрузки вентилятор раскручивается до максимальных оборотов, но при этом уровень шума составляет всего лишь 34,8 дБА. Единственный недостаток - это резкое, а не плавное изменение скорости вращения крыльчатки. Ниже приведена сводная диаграмма уровня шума в режиме простоя и в режиме максимальной нагрузки для ноутбуков MSI X600, MSI X610 и ASUS UX50. Отсчет по оси уровня шума начинается от отметки 30 дБА, так как на этом уровне принят фоновый шум в тихой комнате.

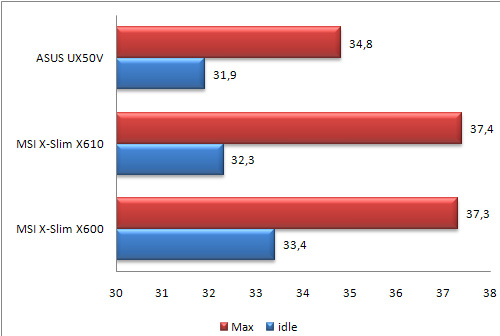

ASUS UX50. Сводная таблица уровня шума в режиме простоя и в режиме максимальной нагрузки.
Герой материала построен на базе 1,4-ГГц процессора со сверхнизким энергопотреблением Core 2 Solo SU3500 и видеочипа NVIDIA GeForce G105M, который является наследником GeForce 9200M и, по заверениям производителя, превосходит предка по производительности на 55%. В качестве оппонентов были выбраны ультратонкие ноутбуки MSI серии X-Slim - модель X600, в которой установлен тот же процессор, что и у героя материала, а также видео ATI Radeon HD4330, и модель X610, построенная на базе того же видео ATI Radeon HD4330 и процессора AMD Athlon Neo MV-40 частотой 1,6 ГГц. Тестирование героя материала производилось в двух режимах - при использовании встроенного видеоядра Intel и при использовании решения на базе NVIDIA GeForce G105M.
| MSI X610 (Windows Vista) |
MSI X600 (Windows Vista) |
ASUS UX50 (GeForce G105M, Windows Vista) |
ASUS UX50 (Intel GMA 4500MHD, Windows Vista) |
|
| PCMark05 | 2370 | 2658 | 2608 | 2209 |
| CPU | 2190 | 2413 | 2436 | 2437 |
| Memory | 2721 | 3254 | 3351 | 3339 |
| Graphics | 3215 | 3166 | 2453 | 1169 |
| HDD | 5090 | 5179 | 4427 | 4398 |
| System Test | ||||
| HDD XP Startup, MB/s | 6,6 | 8,9 | 7,6 | 7,5 |
| Physics and 3D, FPS | 96,1 | 115,5 | 116,7 | 64 |
| 2D Transparebt Windows, windows/s | 869,4 | 960,5 | 1070,1 | 307,7 |
| 3D Pixel Shader, FPS | 149,6 | 146,5 | 64,2 | 37,4 |
| Web Page Rendering, pages/s | 1 | 1,3 | 1,4 | 1,3 |
| File Decryption, MB/s | 26,4 | 36,5 | 36,9 | 36,8 |
| Graphics Memory - 64 lines, FPS | 652,8 | 553,7 | 560,8 | 465,3 |
| HDD – General Usage, MB/s | 4,1 | 5,4 | 4,6 | 4,4 |
| Audio Compression, KB/s | 876,4 | 898,7 | 897 | 896,7 |
| Video Encoding, KB/s | 104 | 115,5 | 115,2 | 115,3 |
| Text edit, pages/s | 38,3 | 39,4 | 39,8 | 39,8 |
| Image Decompression, Mpixel/s | 8 | 8,7 | 8,8 | 8,8 |
| File Compression, MB/s | 1,4 | 1,5 | 1,5 | 1,5 |
| File Encryption, MB/s | 7,6 | 8,8 | 8,8 | 8,8 |
| HDD – Virus Scan. MB/s | 6,5 | 7,4 | 14 | 13,9 |
| Memory Latency – Random 16 MB, MAccesses/s | 7,7 | 8,2 | 7,9 | 8 |
| CPU Test | ||||
| File Compression, MB/s | 5,6 | 5,9 | 5,9 | 5,9 |
| File Decompression, MB/s | 91,2 | 88,6 | 88,6 | 88,5 |
| File Encryption, MB/s | 31,8 | 36,8 | 37 | 36,7 |
| File Decryption, MB/s | 26,7 | 36,8 | 36,9 | 37 |
| Image Decompression, Mpixel/s | 17,6 | 19 | 19,2 | 19,1 |
| Audio Compression, KB/s | 1736,1 | 1796,4 | 1800,7 | 1803,7 |
| Multithreaded Test 1 | ||||
| File Compression, MB/s | 2,9 | 3 | 3,1 | 3,1 |
| File Encryption, MB/s | 15,8 | 18,2 | 18,4 | 18,4 |
| Multithreaded Test 2 | ||||
| File Encryption, MB/s | 22,4 | 22 | 22 | 21,9 |
| File Decryption, MB/s | 6,5 | 9,2 | 9,1 | 9,1 |
| Audio Decompression, KB/s | 331,8 | 338,3 | 342 | 376,3 |
| Image Decompression, MPixel/s | 4,4 | 4,6 | 4,9 | 4,6 |
| 3DMark 2006 | MSI X610 (Windows Vista) |
MSI X600 (Windows Vista) |
ASUS UX50 (GeForce G105M, Windows Vista) |
ASUS UX50 (Intel GMA 4500MHD, Windows Vista) |
| 3DMark Score, 3DMarks | 2212 | 2259 | 1736 | 641 |
| GT1 - Return To Proxycon, FPS | 6,594 | 6,64 | 5,898 | 1,643 |
| GT2 - Firefly Forest, FPS | 8,252 | 8,245 | 6,376 | 1,562 |
| CPU Score, CPUMarks | 624 | 667 | 663 | 659 |
| CPU Test 1, FPS | 0,196 | 0,209 | 0,209 | 0,207 |
| CPU Test 2, FPS | 0,318 | 0,34 | 0,337 | 0,335 |
| Fill Rate (Single-Texturing), MTexels/s | 873,596 | 870,595 | 694,463 | 692,912 |
| Fill Rate (Multi-Texturing), MTexels/s | 3535,232 | 3496,824 | 2098,93 | 1200,253 |
| Pixel Shader, FPS | 124,188 | 122,115 | 48,286 | 33,912 |
| Vertex Shader – Simple, MVertices/s | 48,563 | 57,798 | 146,683 | 5,685 |
| Vertex Shader – Complex, MVertices/s | 32,304 | 32,967 | 30,161 | 3,91 |

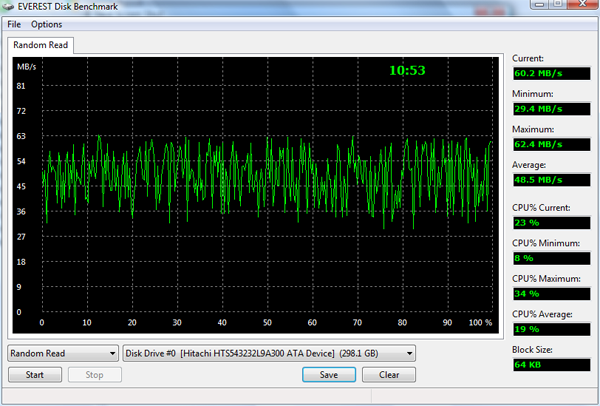

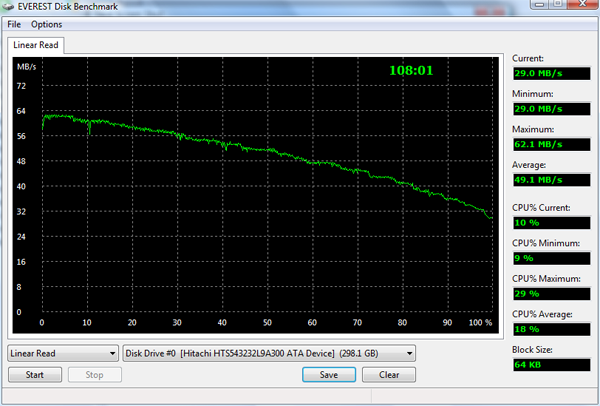

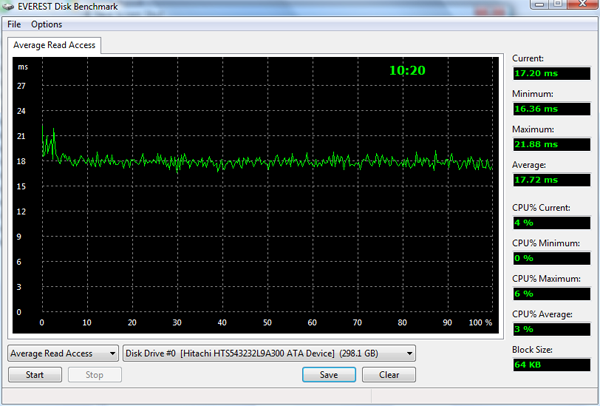

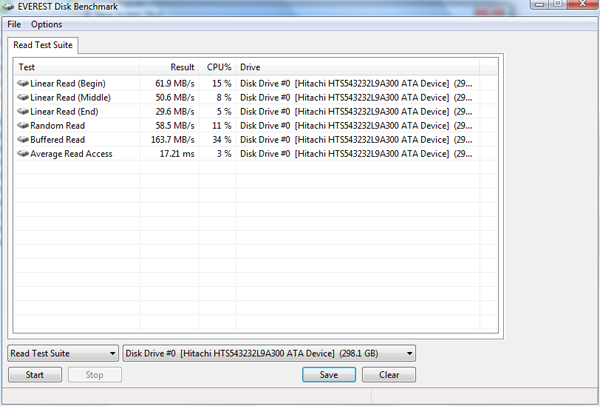

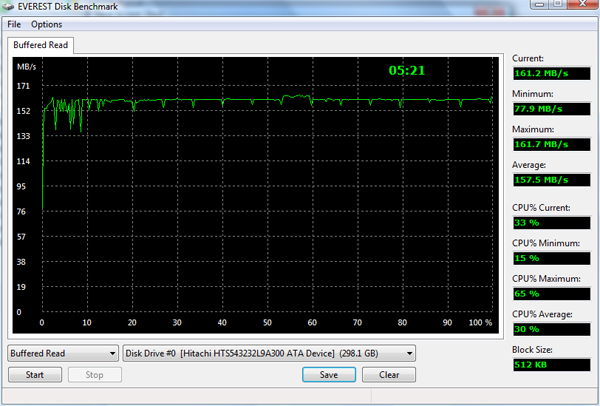

Для тестирования HDD-накопителя использовалась утилита из пакета Lavalys EVEREST.
ASUS UX50. Тестирование HDD-накопителя.
В ноутбуке установлен литий-ионный аккумулятор емкостью 41 Вт*ч (4800 мАч), что приблизительно на треть меньше, чем у побывавшего недавно на тестировании ноутбука MSI X600, но неожиданно результаты тестирования автономной работы у героя материала оказались выше. При использовании NVIDIA GeForce G105M в режиме "классический" ноутбук продержался 126 минут, а в режиме "читательский" - 202 минуты, при использовании встроенного видеоядра Intel время автономной работы составило 152 и 282 минуты соответственно. Полная зарядка аккумулятора занимает всего 112 минут, а 85% уровень достигается менее чем за час.
ASUS UX50. График разрядки аккумулятора в режиме "классический". nVidia GeForce G105M.
ASUS UX50. График разрядки аккумулятора в режиме "читательский". nVidia GeForce G105M.
ASUS UX50. График разрядки аккумулятора в режиме "классический". Intel 4500MHD.
ASUS UX50. График разрядки аккумулятора в режиме "читательский". Intel 4500MHD.

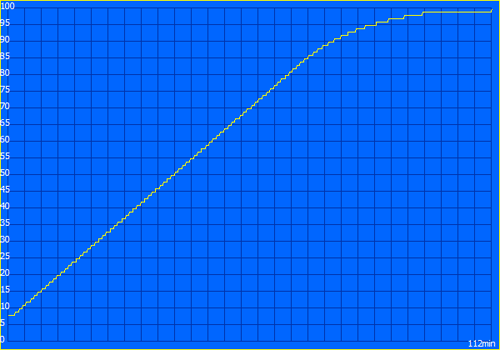

ASUS UX50. График зарядки аккумулятора.
Для возможности сравнения ниже приведена диаграмма времени автономной работы в режимах "классический" и "читательский" для следующих мобильных ПК:
На диаграмме для ASUS UX50 в режиме "читательский" приведены результаты, показанные при использовании встроенного видеоядра, а в режиме высокой нагрузки "классический" - при использовании решения NVIDIA.

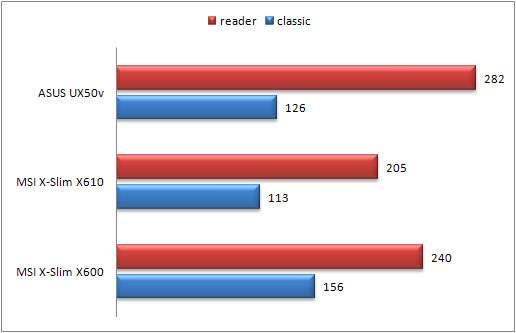

ASUS UX50. Сводная диаграмма времени автономной работы в режимах "классический" и "читательский".
15-дюймовые ультратонкие ноутбуки занимают малый процент от всех продаж ноутбуков на базе процессоров со сверхнизким энергопотреблением. Но, тем не менее, борьба за покупателя идет и в этом сегменте. Начнем с недостатков модели: маркие глянцевые панели корпуса, невысокая яркость дисплея (возможно, только в конкретном образце, ведь аналогичная матрица в ноутбуке MSI X600 показала более чем вдвое лучший результат), не самая высокая производительность видеоподсистемы по сравнению с конкурентами. Из плюсов стоит отметить наличие привода оптических дисков, хорошие встроенные динамики, высокие оценки тестирования аудиотракта в пакете RMAA, невысокий уровень шума, длительную автономную работу в читательском режиме, быструю зарядку аккумулятора.
