Обзор материнской платы ECS X58B-A на чипсете Intel X58

Стр.1 - Спецификация. Внешний вид. Возможности

В настоящее время (начало 2009 года) ассортимент материнских плат на чипсете Intel X58 относительно беден. Розничные магазины предлагают одну модель Intel, две модели ASUS, которые мы уже рассматривали ранее - P6T Deluxe и ASUS Rampage II Extreme, а также по одной модели компаний Gigabyte и MSI. И в самое ближайшее время этот список пополнится моделью X58B-A производства компании ECS.

Спецификация ECS X58B-A


ECS X58B-A
Процессор - Core i7 QPI 133 МГц
- Разъем Socket LGA1366
Чипсет - Северный мост Intel X58 (MCH)
- Южный мост Intel ICH10R
- Связь между мостами: DMI
Системная память - Шесть 240-контактных слотов для DDR3 SDRAM DIMM
- Максимальный объем памяти 24 Гб
- Поддерживается память типа DDR3 800/1066/1333/1600*
- Возможен трех- и двухканальный доступ к памяти
- Индикатор питания
Графика - Два слота PCI Express x16
- Поддержка технологии AMD CrossFire
- Поддержка технологии NVIDIA SLI
Возможности расширения - Один 32-битный PCI Bus Master-слот
- Один слот PCI Express x4
- Два слот PCI Express x1
- Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных)
- Два порта IEEE1394 (FireWire; 1 встроенный + 1 дополнительный)
- Звук High Definition Audio 7.1
- Два сетевых контроллера Gigabit Ethernet
Возможности для разгона - Изменение частоты QPI от 133 до 511 МГц с шагом 1 МГц
- Изменение напряжения на процессоре, памяти, контроллере памяти и чипсете
Дисковая подсистема - Поддержка протокола SerialATA II (6 каналов - ICH10R, c поддержкой RAID)
- Поддержка протокола SerialATA II (2 канала - JMicron JMB362, c поддержкой RAID 0, 1)
BIOS - 16 Мбит Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Разное - Один последовательный порт, порты для PS/2 клавиатуры и мыши
- Индикатор питания на плате + кнопки включения и перезагрузки
- Кнопка сброса CMOS
- Семисегментный индикатор POST кодов
- STR (Suspend to RAM)
- SPDIF Out
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 8-контактный разъем питания
- Дополнительный 4-контактный разъем питания Molex
Мониторинг - Отслеживание температуры процессора, системы, напряжений, скорости вращения двух вентиляторов
Размер - ATX форм-фактор, 245x305 мм (9,63" x 12")

Коробка

Коробка с платой ECS X58B-A довольно солидная и имеет ручку для переноски:


 ECS X58B-A упаковка

Кроме того, коробка имеет отворот, который придает продукту оттенок пикантности. Упаковка раскрывается следующим образом:


 ECS X58B-A коробки

Комплектация В состав комплектации входят следующие элементы:

  • материнская плата;
  • руководство пользователя на английском языке;
  • CD-диск с ПО и драйверами;
  • шесть кабелей SerialATA;
  • один кабель eSATA;
  • планка с двумя дополнительными портами USB 2.0 и портом FireWire;
  • заглушка на заднюю панель корпуса.

Все дополнительные компоненты находятся в отдельном боксе.

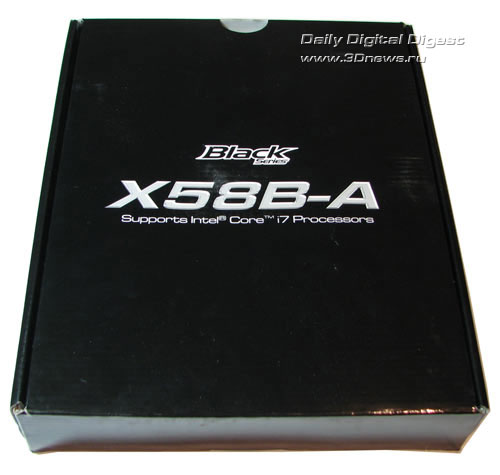

 ECS X58B-A комплектация 1

Впрочем, их количество не соответствует статусу платы как high-end-продукта.


 ECS X58B-A комплектация 2

В частности, руководство довольно тонкое, а CD диск не содержит дополнительного программного обеспечения. Также отметим, что к 6 кабелям SerialATA не прилагаются соответствующие переходники питания.

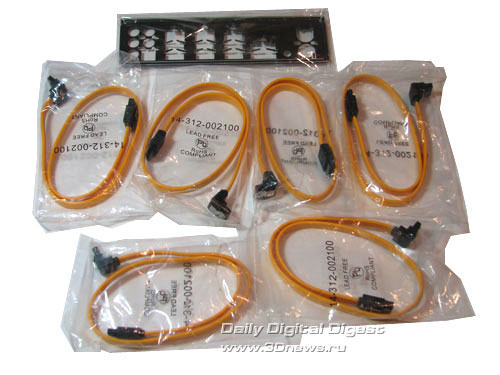

 ECS X58B-A комплектация 3

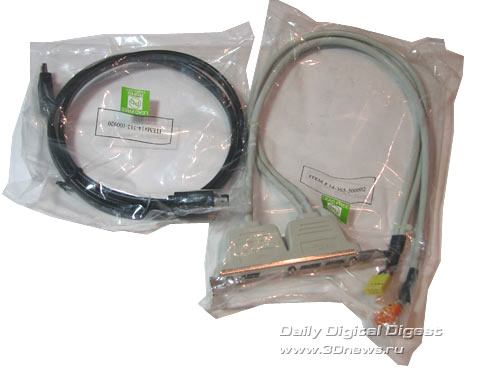

Кроме этого, плата поддерживает шесть дополнительных портов USB 2.0, но в комплектации есть всего одна планка с двумя портами USB.


 ECS X58B-A комплектация 4

Оценку за комплектацию мы пока не ставим, а дождемся появление платы в продаже. Вполне возможно, соотношение "цена/богатство комплектации" будет более привлекательным, чем у экземпляра, попавшего к нам на тестирование.

Плата ECS X58B-A

Дизайн платы ECS X58B-A лишен каких-либо специфических особенностей. Как и большинство продуктов на чипсете Intel X58, на этой плате установлено шесть слотов DIMM, а процессорный разъем LGA1366 повернут на 90 градусов.


 ECS X58B-A плата

Собирать систему на базе платы X58B-A довольно удобно: разъемы питания установлены по краям платы, а первая PCI Express видеокарта не блокирует защелки слотов DIMM. Кстати отметим, что на плате установлен опциональный разъем питания Molex (около северного моста).

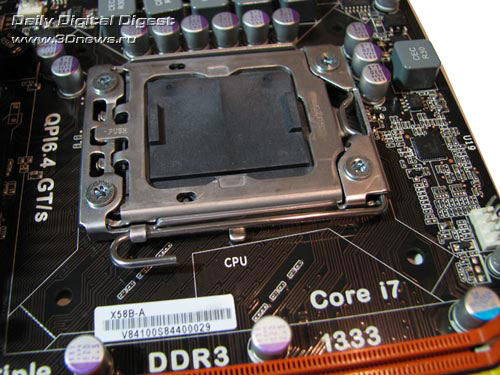

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для соответствующего кулера.


 ECS X58B-A сокет

Кроме него на плате установлен еще один 4-контактный разъем (SYS_FAN; около семисегментного индикатора), а также два 3-контактных разъема: PWR_FAN на левом краю платы и NB_FAN - около северного моста.

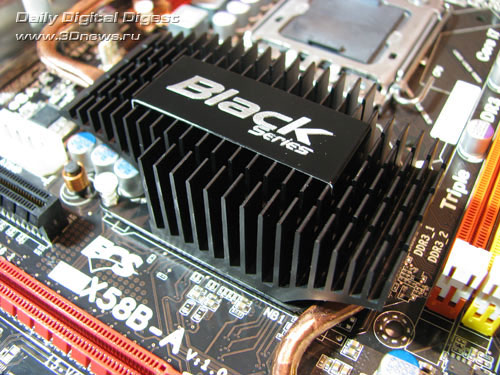

На северном мосту установлен массивный радиатор, который соединен с радиатором на модуле питания при помощи тепловой трубки. Также с помощью тепловой трубки тепло с южного моста передается на северный.


 ECS X58B-A северный мост

Стоит отметить, что на нашем экземпляре был плохой контакт радиатора с чипом северного моста. В результате при длительной нагрузке система работала нестабильно . Проблема была решена случайно, при помощи банки пива, поставленной для подогрева на радиатор NB. И даже после использования пива по назначению, система продолжала работать стабильно. Очевидно, длительный прижим обеспечил наилучший контакт, а термоинтерфейс зафиксировал конечное положение. Будем надеяться, что данный брак касается только нашего тестового экземпляра.

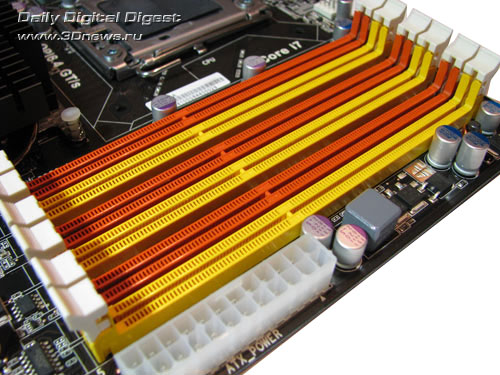

Под северным мостом установлено шесть 240-контактных слотов DIMM для модулей памяти DDR3. Они разбиты они на три группы по два слота, с чередованием цветов. Чтобы задействовать трехканальный режим, нужно установить модули в слоты одного цвета (вариант с тремя модулями).


 ECS X58B-A DIMMs

Отметим, что плата поддерживает память стандарта DDR3-800/1066/1333/1600; а максимальный общий объем памяти равен 24 Гб. Как только на плату подается напряжение - загорается красный светодиод около основного разъема питания.

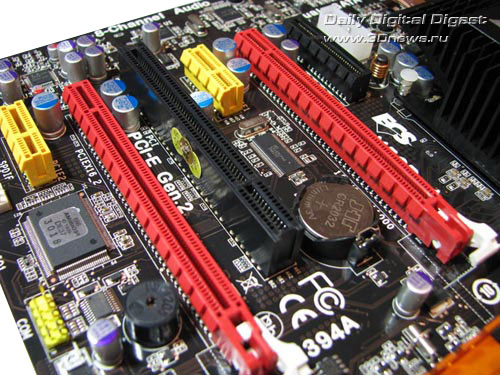

На плате установлено два слота PCI Express 16x (оба с защелками), которые предназначены для видеокарт.


 ECS X58B-A слоты

Кроме этого на плате установлена пара слотов PCI Express x1, один слот PCI и один слот PCI Express x4.

Возможности расширения

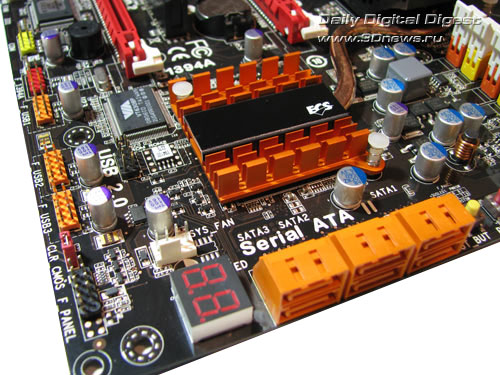

На плате ECS X58B-A установлен южный мост ICH10R, с радиатором. В результате плата поддерживает 6 портов SerialATA II, и позволяет объединить диски в RAID массивы уровня 0, 1, 5 и 10. Порты окрашены в оранжевый цвет и ориентированы параллельно плоскости платы.


 ECS X58B-A угол

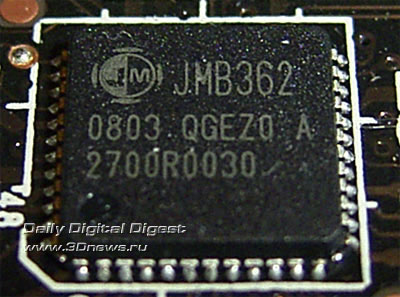

Кроме того, плата поддерживает два канала SerialATA с помощью контроллера JMB362, производства JMicron; cоответствующие порты которого выведен на заднюю панель платы. Тут же отметим, что плата не поддерживает ни ParallelATA, ни FDD.

Далее - на плате установлено 12 портов USB2.0: 6 расположены на задней панели, а еще 6 подключаются при помощи планок (в комплекте только одна планка с двумя портами). Кроме этого, плата поддерживает другой вид последовательной шины - IEEE1394 ("FireWire"). Для этого на плату установлен контроллер VT6308P производства VIA. В результате плата поддерживает 2 порта FireWire: один расположен на задней панели, другой подключается с помощью планки (есть в комплекте).


 ECS X58B-A SATA-контроллер 1

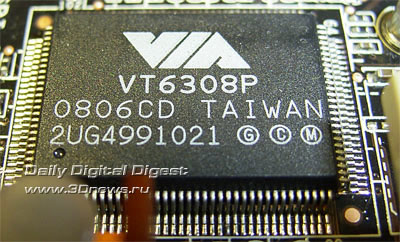

 ECS X58B-A контроллер FireWire

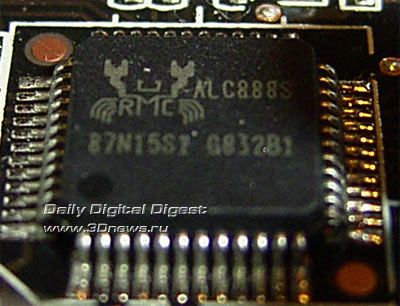

Далее - плата ECS X58B-A имеет восьмиканальный звук High Definition Audio, а в качестве кодека используется чип ALC 888S. Теперь пара слов о сети: на плате установлены два высокоскоростных сетевых контроллера Realtek RTL8111C (Gigabit Ethernet) подключенные к шине PCI Express (x1).


 ECS X58B-A звуковой контроллер

 ECS X58B-A сетевой контроллер

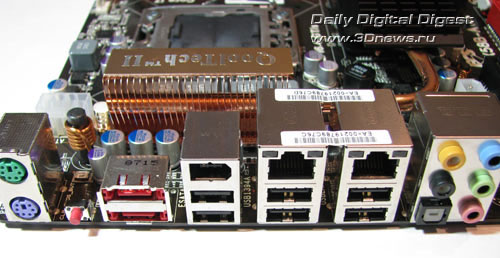

Оба разъема RJ-45 выведены на заднюю панель платы, которая имеет следующую конфигурацию:


 ECS X58B-A задняя панель

Инженеры ECS полностью отказались от размещения на панели устаревших LPT- и COM-портов. Впрочем один COM-порт реализован при помощи планки, которой нет в комплекте.

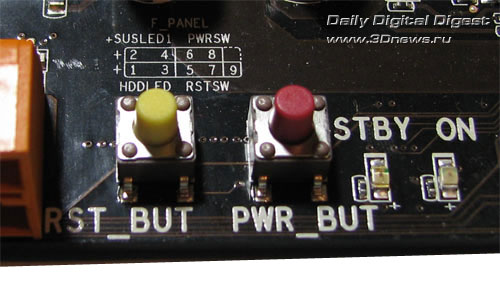

На плате ECS X58B-A установлена единственная перемычка: CLR_CMOS для обнуления настроек CMOS (находится в левом нижнем углу). Для этой же функции предназначена кнопка на задней панели. Еще пара кнопок предназначена для запуска и перезагрузки системы:


 ECS X58B-A кнопки

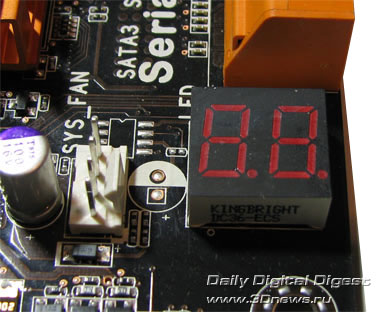

Кроме этого, на плате установлен семисегментный индикатор POST-кодов:


 ECS X58B-A 7-led

Теперь поговорим о настройках BIOS.

Стр.2 - BIOS. Мониторинг. Разгон и стабильность

BIOS

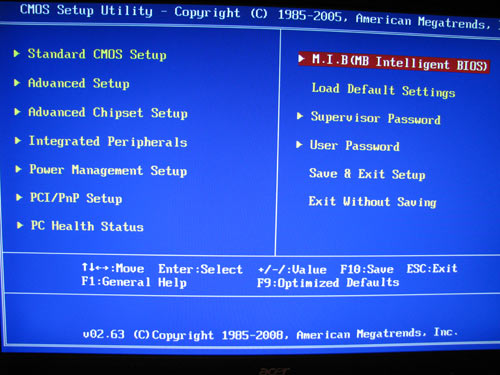

BIOS платы ECS X58B-A основан на версии AMI BIOS, и его объем равен 16 Мбит.


 ECS X58B-A BIOS

Все настройки памяти находятся в разделе функций разгона:


 ECS X58B-A настройки памяти

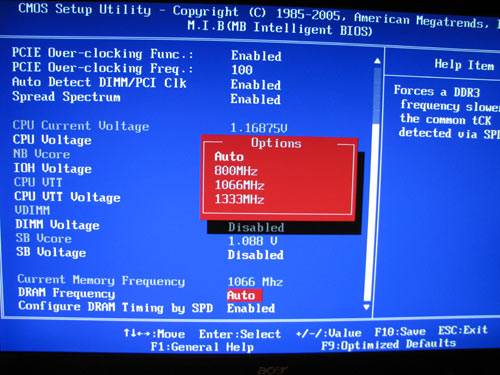

Там же есть параметр, который влияет на производительность - это установка частоты памяти.


 ECS X58B-A частота памяти

Теперь рассмотрим раздел, посвященный системному мониторингу.


 ECS X58B-A системный мониторинг

Плата отображает текущие значения температуры процессора, системы, скорости вращения всех вентиляторов, а также уровни напряжений. Впрочем, набор последних неполный: не отслеживаются стандартные напряжения. Отметим, что кулеры, подключенные к 4-контакным разъемам, могут изменять скорость вращения в зависимости от температуры процессора и системы, благодаря технологии Smart Fan:


 ECS X58B-A Smart Fan

Также BIOS дает доступ пользователю к настройке всех функций современных процессоров:


 ECS X58B-A настройки CPU

Разгон и стабильность

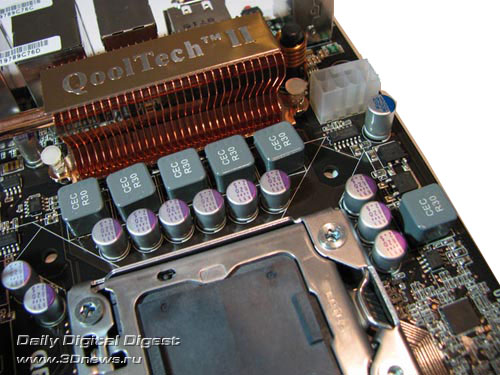

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 6-фазную схему, в которой установлено четыре конденсатора емкостью 270 мкФ и 11 конденсаторов емкостью 820 мкФ.


 ECS X58B-A PWM

Отметим, что силовые элементы PWM снабжены радиатором.

Набор функций разгона:


 ECS X58B-A настройки разгона 1

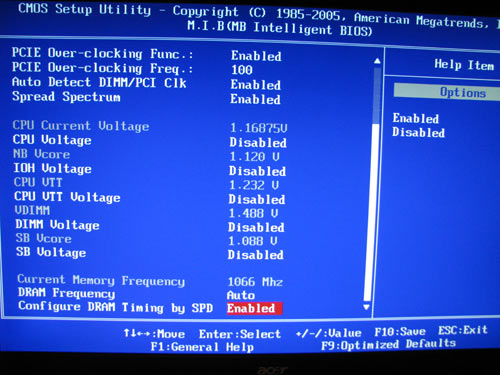

 ECS X58B-A настройки разгона 2

В виде таблицы:

Плата ECS X58B-A
Изменение множителя CPU -
Изменение множителя контроллера памяти -
Изменение QPI от 133 МГц до 511 МГц (1 МГц)
Изменение Vcore от 0,5 В до 1,6 В (0,00625 В)
Изменение Vsb от +0,05 В до +0,15 В (0,05 В)
Изменение Vmem от +0 до +0,63 В (0,01 В)
Изменение Vtt от +0 до +0,63 В (0,01 В)
Изменение Vioh от +0 до +0,63 В (0,01 В)
Изменение PCI-E от 100 МГц до 200 МГц (1 МГц)

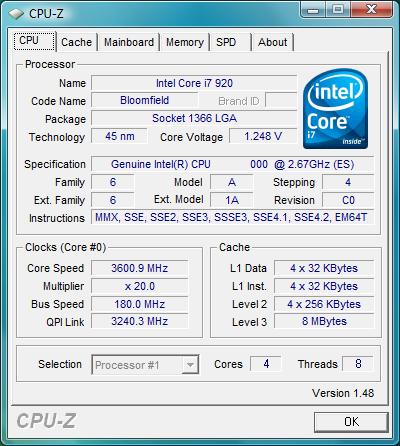

Теперь переходим к практическому разгону. Итак, плата ECS X58B-A показала следующие результаты: стабильная работа на частоте QPI = 180 МГц с процессором на ядре Bloomfield.


 ECS X58B-A разгон

Этот результат можно считать неплохим. Для сравнения - мы достигли частоты QPI=200 МГц на плате ASUS P6T-Deluxe, и QPI=212 МГц на плате ASUS Rampage II Extreme. Причем в обоих случаях множитель контроллера памяти имел штатное значение.

Стр.3 - Производительность. Выводы

Производительность

При определении стартовой частоты QPI оказалось, что плата завышает ее всего на 0,3 МГц.


 ECS X58B-A штатная частота

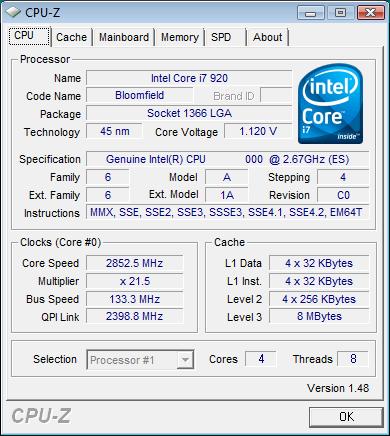

Однако при включении технологии Turbo, плата ECS X58B-A повышала множитель процессора не на 1 (как предусмотрено спецификациями Intel), а несколько более:


 ECS X58B-A штатная частота Turbo 1
 ECS X58B-A штатная частота Turbo 2

Но при запуске части тестов (например WinRAR), плата устанавливала нужный множитель (т.е. = 21). В любом случае, подобная чехарда с множителем не вызывает большого доверия к результатам тестов.

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Core i7 920 (LGA1366; 2,66ГГц; ядро Bloomfield)
Кулер Боксовый;
Видеокарта ASUS 8800 GT (GeForce 8800 GT; PCI Express x16)
Версия драйвера: 180.48 WHQL
Звуковая карта -
HDD Samsung HD160JJ
Память 3x1024 Мб Qimonda DDR3-1333;
Корпус FSP 550 Вт
OS MS Vista

Вначале посмотрим на результаты синтетических тестов.

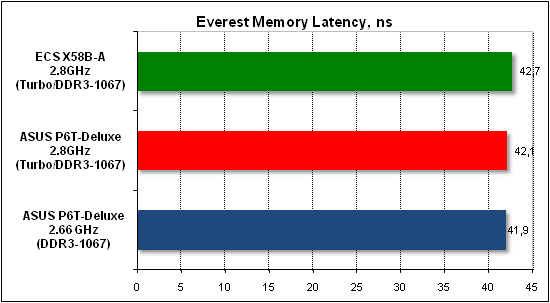

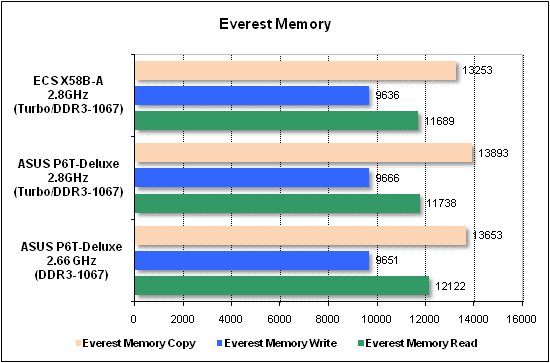

 Тест производительности Everest
 Тест производительности Everest

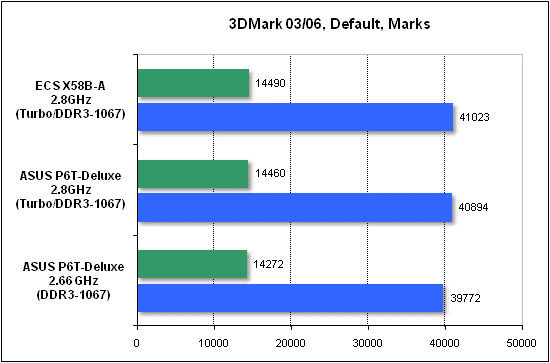

 Тест производительности 3DMark
 Тест производительности процессора 3DMark

Теперь - тесты игровых программ.


 Тест производительности Quake 4
 Тест производительности Serious Sam 2
 Тест производительности Company of Heroes
 Тест производительности Crysis

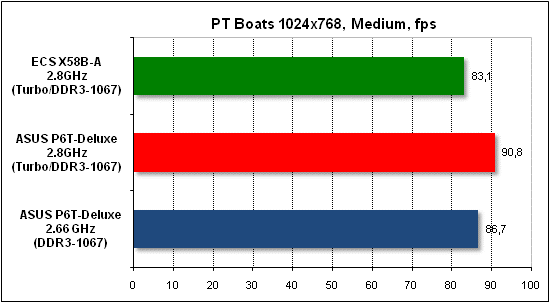

 Тест производительности PTB
 Тест производительности Supreme Commander
 Тест производительности Unreal Tournament 3
 Тест производительности World in Conflict
 Тест производительности X3

Тесты прикладного ПО.

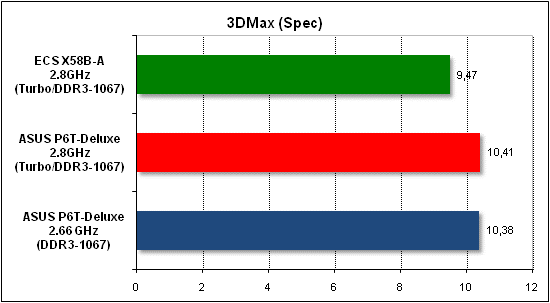

 Тест производительности 3D Max
 Тест производительности CineBench
 Тест производительности POV
Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
 Тест производительности DivX
 Тест производительности Xvid
Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.
 Тест производительности WinRAR

Выводы

Начнем с того, что плата ECS X58B-A произвела двоякое впечатление. С одной стороны, она является достаточно неплохой реализацией потенциала чипсета Intel X58 и, при условии стабильной работы, может служить основой для недорогой системы c процессором LGA1366. Но к стабильности нашего экземпляра были определенные нарекания. Причина этих проблем, судя по всему, кроется в перегреве северного моста.

Впрочем, технические недочеты встречаются у всех производителей, и, как показала практика, довольно оперативно решаются. Например, новые партии ASUS Maximus II Formula избавлены от проблемы перегрева северного моста, с которой мы столкнулись во время нашего теста.

Однако вопрос вовсе не в перегреве или манипуляциях с множителем процессора. Ситуация заключается в том, что за все время у компании Elitegroup не было ни одной платы бестселлера high-end уровня. То есть хорошие и стабильные платы были, но их цена не заставляла покупателя отказаться от приобретения продукции признанных лидеров - ASUS, Gigabyte, MSI.

Что касается платы ECS X58B-A, то ее розничная цена пока неизвестна. И в том случае, если цена на эту модель будет значительно ниже, чем у конкурентов, можно будет рекомендовать X58B-A к покупке. В противном случае, мы рекомендуем материнскую плату от Intel для систем без разгона, и продукцию "большой тройки" для оверклокеров и компьютерных энтузиастов.

Заключение

Плюсы:
  • наличие двух слотов PCI Express x16 v2.0;
  • поддержка технологий NVIDIA SLI и AMD CrossFire;
  • поддержка SerialATA II/RAID (8 каналов; ICH10R + JMB362);
  • звук High Definition Audio 7.1 + два сетевых контроллера Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (12 портов) и IEEE-1394 (FireWire; 2 порта);
  • пассивная система охлаждения чипсета и модуля питания;
  • кнопки Power и Reset;
  • кнопка сброса CMOS;
  • семисегментный индикатор POST-кодов.
Минусы:
  • не обнаружено.
Особенности платы:
  • на задней панели нет LPT- и COM-портов;
  • нет поддержки ParallelATA, FDD.
