Возможности расширения

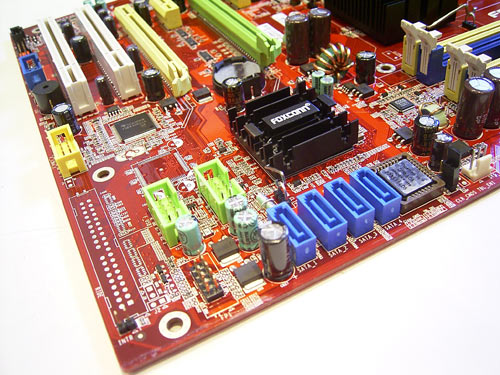

На плате Foxconn 975X7AA установлен южный мост ICH7R, с радиатором. В результате плата поддерживает 4 порта SATA II, и позволяет объединить диски в RAID массивы уровня 0, 1, 5 и 10 ( MatrixRAID ).

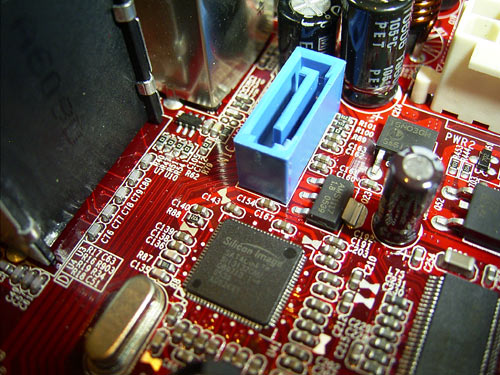

Кроме того, еще два SATA II устройства можно подключить к контроллеру Sil3132, производства Silicon Image. Один порт выведен на заднюю панель, а другой установлен на поверхности платы:
В результате к двум Parallel ATA жестким дискам встроенного контроллера можно добавить 6 SATA II дисков. Итого - к плате Foxconn 975X7AA можно подключить 8 жестких дисков.

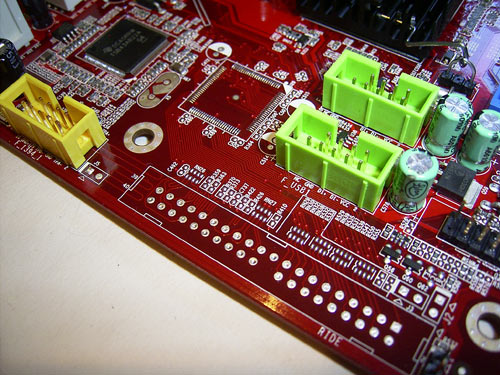

Также отметим то, что дизайн платы предусматривает установку дополнительного Parallel ATA RAID контроллера VASSTEK VSC6110, который обеспечивает поддержку одного канала PATA. Но на нашем экземпляре платы он не установлен:
Далее - на плате установлено 8 портов USB 2.0. Из них 4 порта установлены на задней панели, а еще 4 подключаются при помощи брекетов (в комплекте один брекет с двумя портами).

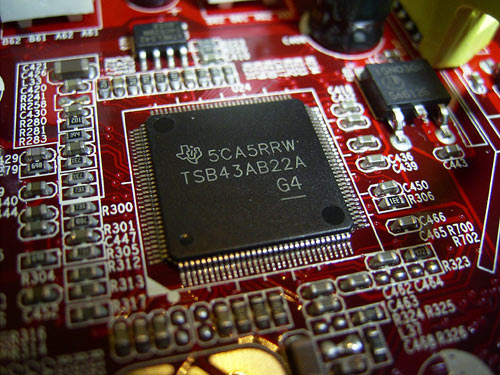

Кроме этого, плата Foxconn 975X поддерживает другой вид последовательной шины - IEEE1394 ("Firewire"). Для этого на плату установлен контроллер TSB43AB22A производства Texas Instruments.
В результате плата поддерживает 2 порта Firewire: один установлен на задней панели, другой - дополнительный и подключается с помощью брекета (есть в комплекте).

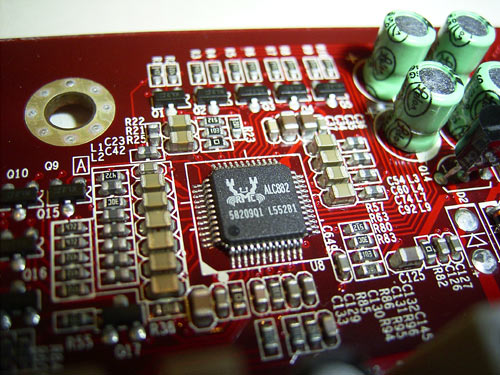

Далее - плата Foxconn 975X имеет встроенный восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC882.

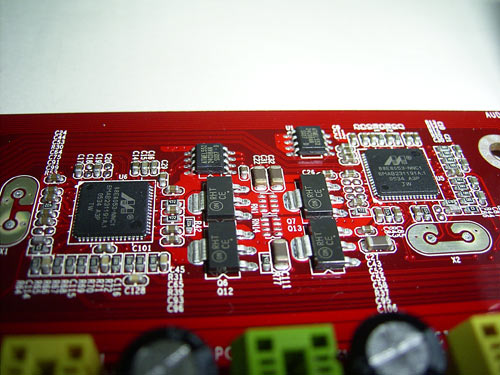

Теперь пара слов о сети: на плате установлено два высокоскоростных сетевых контроллера Marvell 88E8053 (Gbit Ethernet) подключенных к шине PCI Express.

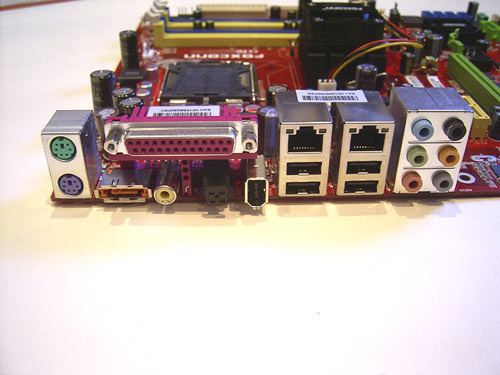

Задняя панель платы имеет почти стандартную конфигурацию, но COM порты - отсутствуют.
На месте первого установлен один порт SATA II и коаксиальный SP-DIF выход. На месте второго - оптический SP-DIF выход и один порт Firewire. При этом плата позволяет подключить один COM порт при помощи брекета (нет в комплекте).
На плате Foxconn 975X7AA установлена только одна перемычка CLR_CMOS, которая предназначена для сброса настроек BIOS (расположена около микросхемы BIOS).

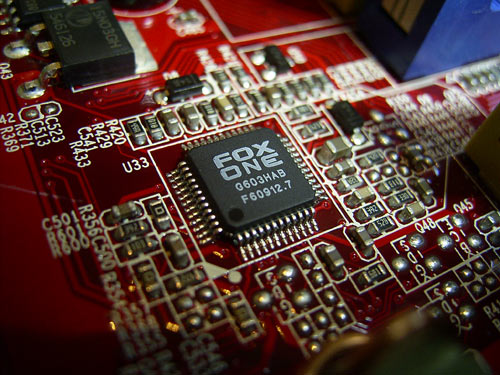

Теперь скажем пару слов о дополнительном чипе FoxOne.
Он предназначен для выполнения таких задач как динамический оверклокинг, системный мониторинг, управление питанием и управление скоростью вращения вентиляторов. При этом он тесно взаимодействует с одноименной (FoxOne) утилитой, которая позволяет пользователю управлять перечисленными функциями непосредственно из Windows.
Теперь поговорим о настройках BIOS.
