Блоки питания AcBel серии R8

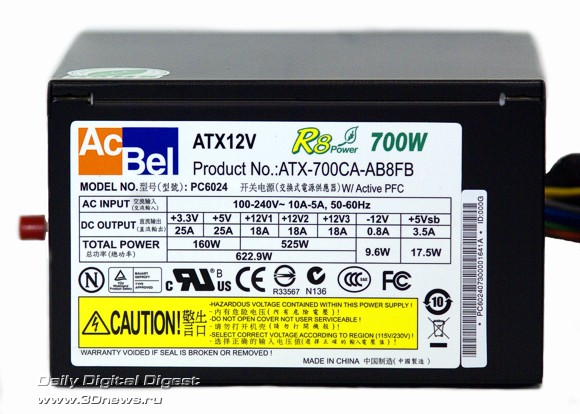

В настоящее время серия блоков питания AcBel R8 включает в себя модели мощностью 430 Вт, 525 Вт, 607 Вт, 650 (700) Вт и 800 Вт. На тестирование в нашу лабораторию поступили две модели с заявленной мощностью 607 Вт и 650 Вт, однако вторая модель также имеет дополнительную (в скобках) маркировку "Max 700 W". Не найдя в Сети никакого упоминания о 650 Вт блоке питания серии AcBel R8, мне не остаётся ничего другого как позиционировать эту модель в качестве именно 700-ваттного устройства, тем более, что непосредственно на корпусе БП нанесена маркировка "700 W" – и "ни слова" про 650 Вт.

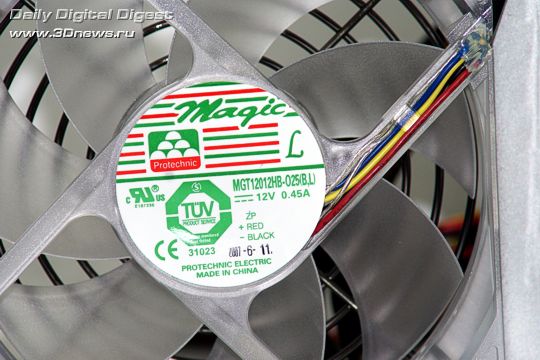

Серия блоков питания AcBel R8 характеризуется наличием 120 мм вентилятора системы охлаждения с технологией Intelligent-Thermal Fan Control и соответствующей стабильной работой в режиме "малых оборотов" – порядка 150–500 об/мин, при средней нагрузке; это позволило разработчику заявить низкий уровень шума – всего 23 дБ. Блоки питания этой серии оснащены активным PFC, совместимы с "зелёными" стандартами Energy Star и Blue Angel, обладают защитой OVP, OCP и SCP, а также сертификацией по стандартам UL, CUL, TUV, NEMKO, CB, CE, CCC, BSMI, cTick, FCC и MIC. В качестве дополнительных плюсов можно отметить соответствие стандарту эффективности 80 PLUS, который подразумевает работу сертифицированного блока питания с КПД не менее 80% при нагрузке в диапазоне 20% - 100% от заявленного номинала. Плюс к этому - 3 года гарантии.
Ключевые характеристики 607 Вт и 650 Вт блоков питания AcBel R8 приведены в таблице ниже.
Характеристики БП
AcBel R8 PS/2 |
||
| Модель | 607 Вт |
650 (700) Вт |
| Стандарт | ATX 12V 2.2, EPS12V 2.91 |
|
| Выключение | Выключатель | |
| Авто (логика ATX) | ||
| Заявленный КПД | 86%@230В | 88%@230В |
| Дополнительные характеристики | Поддержка NVIDIA SLI, AMD CrossFire; три независимых шины 12В | |
| Входные параметры | 90 - 264В, 10/5A, 50/60 Гц | |
| Выходные параметры, Max | +5В, 0,5А - 26,0A | +5В, 0,5А - 25,0A |
| +12В1, 0,5А - 20,0A | +12В1, 0,5А - 18,0A | |
| +12В2, 0,5А - 20,0A | +12В2, 0,5А - 18,0A | |
| +12В3, 0,5А - 20,0A | +12В3, 0,5А - 18,0A | |
| -12В, 0А - 0,8A | -12В, 0А - 0,8A | |
| +5VSB, 0,0А - 3,0A | +5VSB, 0А - 3,5A | |
| +3,3В, 0,3А - 26,0 A | +3,3В, 0,3А - 25,0 A | |
| Распределение нагрузки, в сумме по каналам | +12В 1 & +12В 2 & +12В 3 < 480 Вт |
+12В 1 & +12В 2 & +12В 3 < 525 Вт |
| +3,3В & +5В < 141 Вт | +3,3В & +5В < 141 Вт | |
| +3,3В, +5В & +12В < 607 Вт | +3,3В, +5В & +12В < 700 Вт | |
| PFC (Power Factor Correction) | Активный | |
| Защита | От короткого замыкания, перенапряжения, перегрузки и превышения рабочей температуры |
|
| MTBF (заявленная наработка на отказ) | 300 тысяч часов |
|
| Габариты | 150 х 140 х 86 мм |
|
Хочу отметить, что при сравнении заявленных характеристик этих двух моделей можно отметить некоторую курьёзность – когда предельные нагрузки по 12В каналам "младшей" модели заявлены на большем уровне, чем для более мощной. Даже не собираюсь ломать над этим голову и стоить теории – дескать, "речь об отдельно взятых пиковых нагрузках каждого канала", или что-то подобное. Главное, что предельные суммарные нагрузки указаны адекватно.
Конструкция

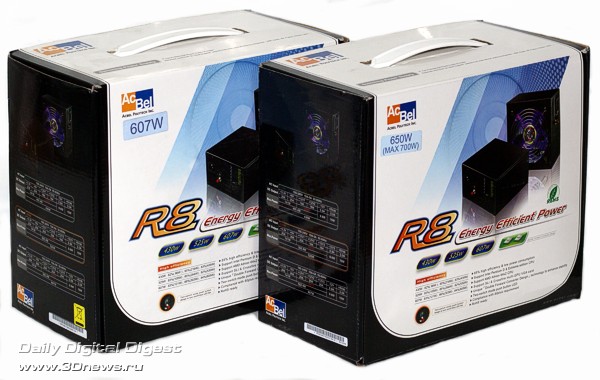

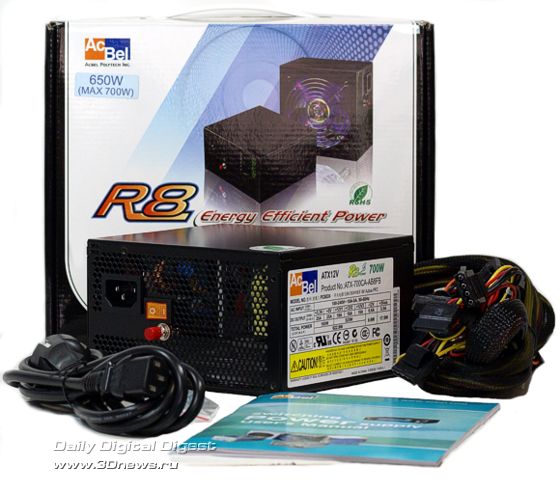

Комплектация рассматриваемых моделей серии AcBel R8, помимо блока питания, включает в себя инструкцию, крепёж и силовой кабель.

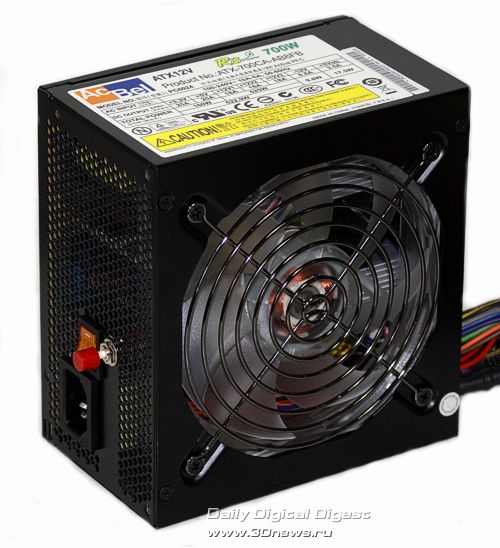

Вся серия AcBel R8 выполнена в стальных надёжных корпусах из стали с чёрным лаковым покрытием; для лучшей вентиляции одна из стенок корпуса проштампована сотовой решёткой a-la гриль. Все кабели забраны в экранирующую оплётку.

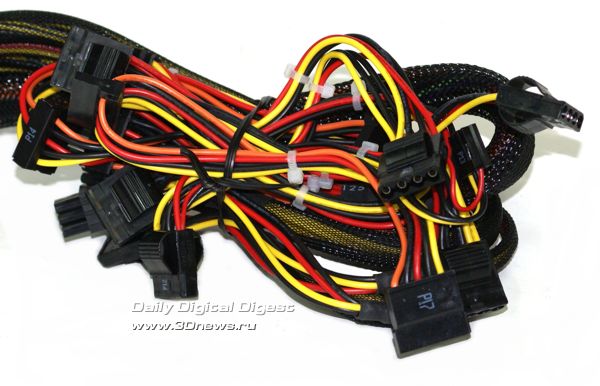

Кабельное хозяйство обоих блоков питания совершенно идентично и включает в себя 20+4-контактный кабель питания системной платы; два 6-контактных кабеля (PCI-E); 8-контактный кабель дополнительного питания EPS12V; 7 разъёмов питания Molex, четыре разъёма питания SATA, а также кабель питания FDD.

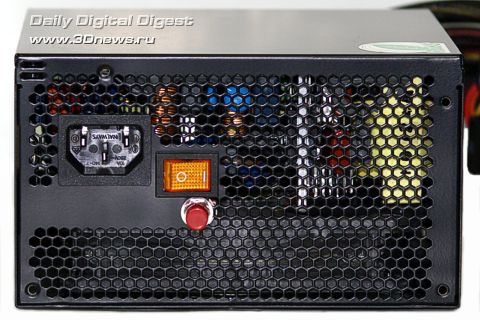

Самая, пожалуй, неожиданная и невиданная мной доселе "фишка" этих блоков питания – оригинального вида зловещая красная кнопка вблизи выключателя питания. При взгляде на неё невольно вспоминаются слова знаменитого профессора Фэйта из кинокомедии всех времён и народов "Большие гонки" - Push the Button, Max! (Жми кнопку, Макс!), после чего в фильме происходила как минимум авария, а как правило – катастрофа.

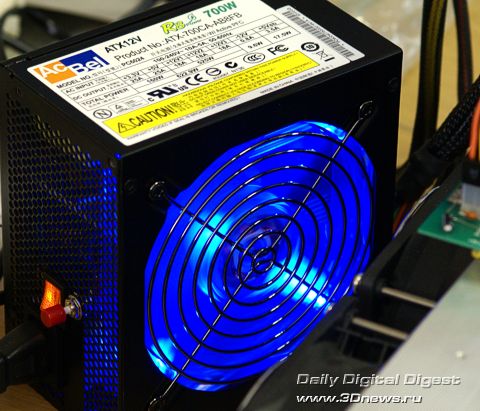

Разумеется, инструкции в таких случаях читают уже опосля, и с опаской, ожидая торпедного залпа или, как минимум, самоуничтожения блока питания, кнопочку я нажал. Фуфф, это всего лишь кнопка включения синей подсветки вентилятора. За внезапность идеи, конечно же, пятёрка с плюсом, а за практичность… тут уж вспоминается старая поговорка про волка, кусты и жилетку.

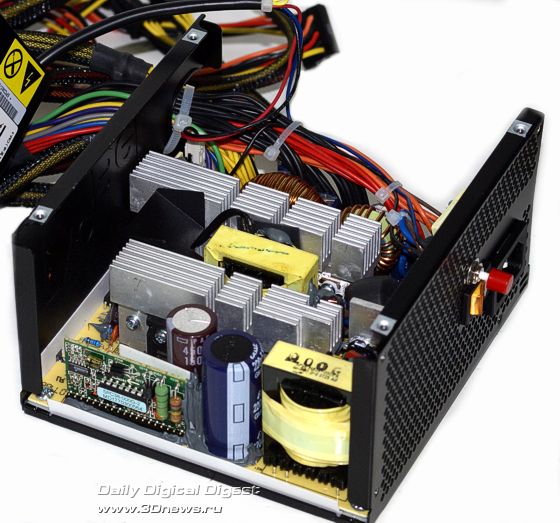

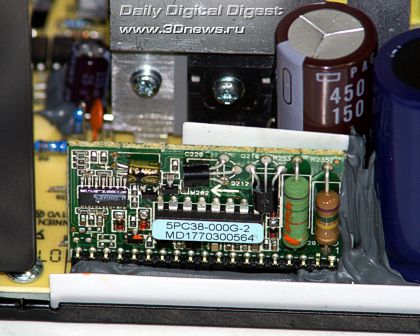

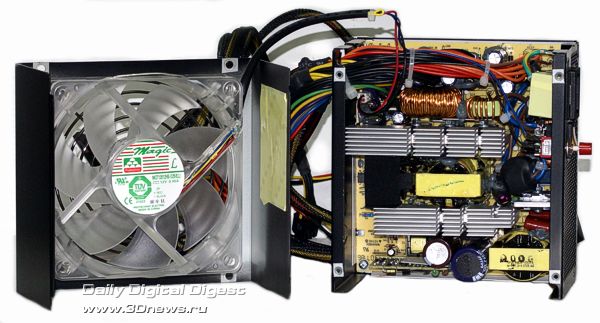

Для полноты картины – несколько снимков внутреннего строения "старшей" 700 Вт модели AcBel R8.
