Сегодня мы знакомим наших читателей с 950 Вт модульным блоком питания из новой серии Revolution85+ производства компании Enermax. В ряду современных моделей, выпускаемых нынче этой компанией - LibertyECO, MODU82+, PRO82+, серия Revolution85+ позиционируется как "топовое", элитное семейство блоков питания с высокими техническими характеристиками и соответствующей ценой.

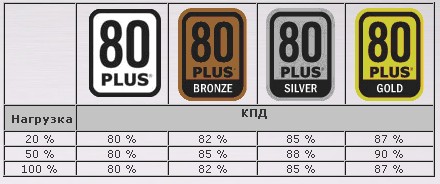

В настоящее время семейство Revolution85+ представлено четырьмя моделями. Кроме рассматриваемого сегодня 950 Вт варианта (ERV950EWT) в эту линейку также входят версии мощностью 850 Вт, 1050 Вт и 1250 Вт. Прежде всего стоит отметить, что для всех блоков питания этой линейки характерна сертификация по самой последней версии стандарта 80PLUS, жёстко нормирующего КПД устройства в диапазоне рабочих нагрузок 20% – 100% (см. таблицу ниже).
Для 850 Вт, 950 Вт и 1050 Вт моделей серии Revolution85+ заявлен КПД уровня 85% - 91% при 20% - 100% нагрузке, а для модели 1250 Вт – КПД уровня 87-91%, что полностью соответствует сертификату 80PLUS SILVER. Ради справедливости стоит отметить, что к настоящему времени до розницы добралось не так уж много моделей с подтверждённым КПД такого уровня.
Стоит отметить нестандартную длину БП этой серии - 190 мм, а также "добротный" вес – 2,95 кг для 950 Вт модели. Имейте в виду, такие габариты подразумевают внимательный подбор подходящего корпуса. Что также немаловажно отметить, производитель позиционирует блоки питания Revolution85+ в качестве Fit4Server решений, то есть, как SSI PSDG 2009 совместимые БП не только для любых нынешних и будущих конфигураций настольных ПК, но также для серверов, словом, для любых решений на базе процессоров Intel Core Extreme/i7, Xeon и AMD Opteron, графических решений SLI или CrossFireX, в том числе, соответствующих требованиям AMD GAME!, AMD GAME! Ultra System и SSI PSDG 1.0, EPS12V 2.92, 2.91, 2.8.

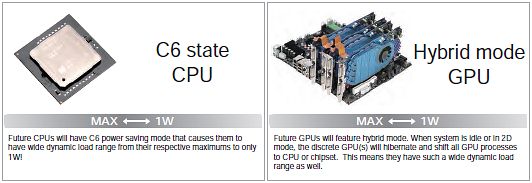

Конфигурация выходных разъёмов питания БП не позволяет усомниться в том, что модели Revolution85+ способны работать с большинством нынешних и будущих поколений процессоров, а также графических карт: есть 12-контактный конфигурируемый разъём питания CPU, шесть шин питания +12В, дизайн ZERO LOAD для поддержки функций C6-статуса процессоров и экономного гибридного режима GPU, и пр.
К остальным особенностям семейства Revolution85+ мы обратимся в процессе подробного знакомства с моделью, представленной на тестирование, а сейчас – традиционная таблица с ключевыми характеристиками БП Enermax Revolution85+ 950W, заявленными на сайте Enermax.
Характеристики БП Enermax Revolution85+ 950W (ERV950EWT) | |
| Паспортная мощность | 950 Вт |
| Выключение | Выключатель |
| Авто (логика ATX) | |
| Система охлаждения | 135-мм вентилятор с двумя шариковыми подшипниками, 700 - 1500 об/мин. Интеллектуальная система управления скоростью вращения для достижения минимального шума |
| Входные параметры | 100 - 240В (90 - 264В), 10А/6А, 50-60 Гц |
| Соответствие стандартам | ATX12V 2.3V, EPS12V 2.92; SSI PSDG 1.0; 80PLUS SILVER |
| Заявленный КПД | 87% - 91% (при нагрузке в диапазоне 20% - 100 %) |
| Выходные параметры | +5В (± 5%) 25A |
| +12В1 (± 5%) 30А | |
| +12В2 (± 5%) 30А | |
| +12В3 (± 5%) 30А | |
| +12В4 (± 5%) 30А | |
| +12В5 (± 5%) 30А | |
| +12В6 (± 5%) 30А | |
| -12В (± 10%) 0,6A | |
| +5VSB (± 5%) 5A | |
| +3,3В (± 5%) 25A | |
| Распределение нагрузки, в сумме по каналам | +12В < 948 Вт (79А) |
| +3,3В & +5В < 160 Вт | |
| +3,3В, +5В & +12В < 950 Вт | |
| Защита выходного напряжения | SafeGuard: OCP, OVP, AC UVP & DC UVP, OPP, OTP, SCP и SIP |
| PFC (Power Factor Correction) | Активный |
| Наработка на отказ (MTBF) | Более 100 тыс. часов при 70% нагрузке, сети питания 230VAC/50Гц, 25°C |
| Сертификация безопасности | UL/cUL(Level 6), TUV, CCC, GOST, CB, EMC CE, FCC, MIC |
| Габариты | 150 x 190 x 86 мм |
| Вес | 2,95 кг (без модульных кабелей) |
| Гарантия | 3 года |
Упаковка, комплектация, впечатления
Упаковка блока питания Enermax Revolution85+ 950W выполнена в строгом чёрно-белом дизайне: название и значок сертификата на лицевой стороне, нагрузочные характеристики и разводка кабелей на боковых торцах, ключевые особенности конструкции на тыльной стороне коробки.
Внутри розничной упаковки – две коробки из технического картона, в одной из которых собственно блок питания, в другой – кабеля и прочие аксессуары.

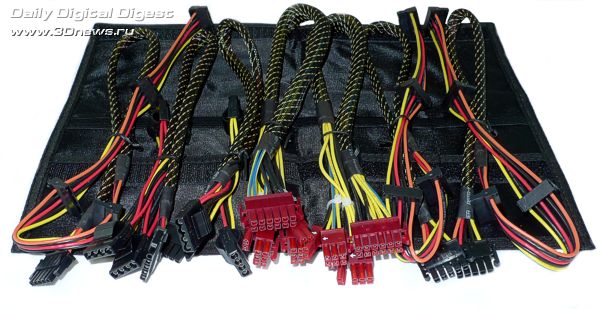

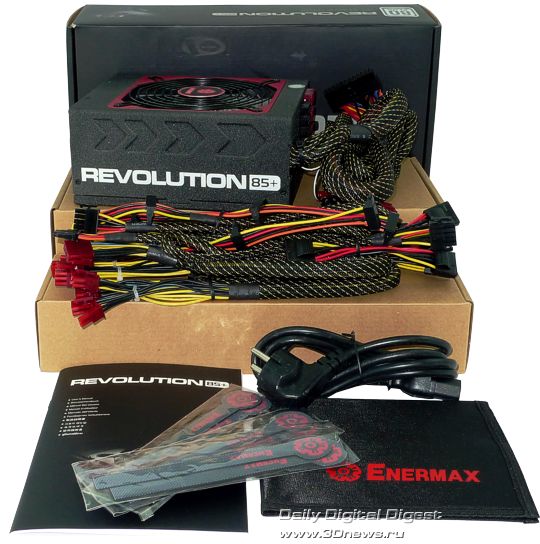

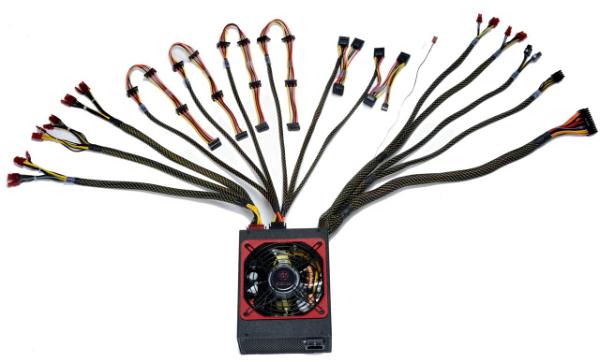

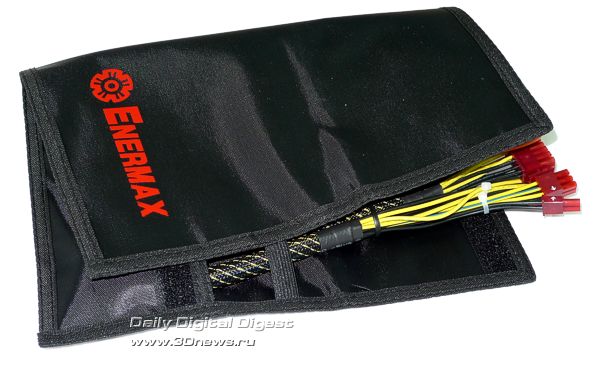

Комплект поставки Enermax Revolution85+ 950W включает блок питания, комплект модульных кабелей со стильным чехлом для их хранения, силовой кабель, пакет с крепежом, комплект "фирменных" стяжек, бумажное руководство пользователя.

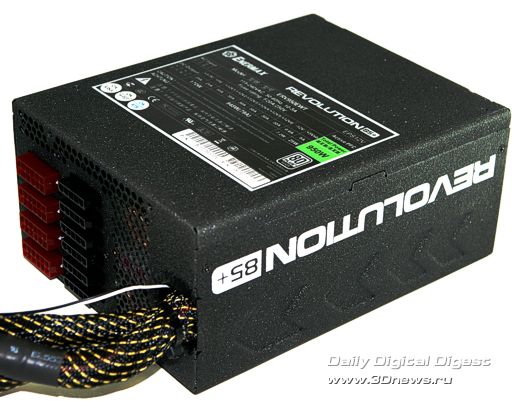

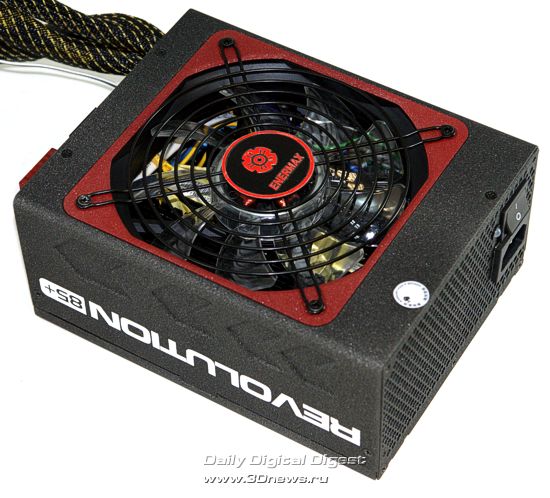

Дизайн внешней поверхности прочного стального корпуса блока питания Revolution85+ 950W значительно отличается от исполнения других моделей Enermax: помимо объёмного декоративного стрелообразного тиснения на боковых стенках, стоит также отметить специфическую глубокую зернистую текстуру покрытия поверхности – зрительно кажется, что корпус покрыт чуть ли не наждачной бумагой (на ощупь, впрочем, оказывается что это всего лишь зрительный обман). Цвет корпуса – скорее тёмно-серый.

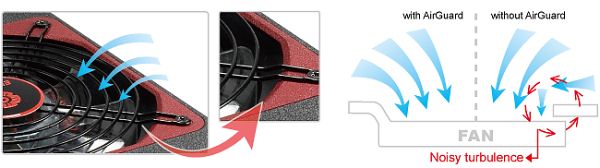

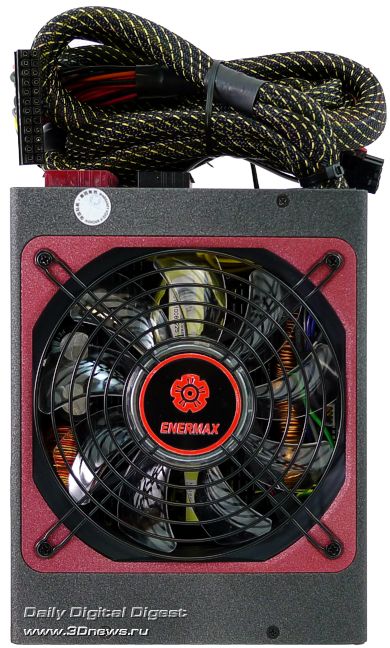

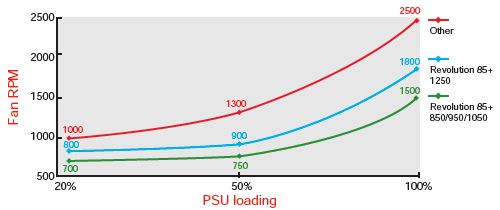

Нижняя поверхность БП полностью отведена под крупный 135-мм вентилятор системы охлаждения с автоматической регулировкой скорости оборотов. Именно здесь стоит упомянуть запатентованный дизайн системы подачи воздуха, призванный снижать турбулентность и таким образом обеспечивать оптимальное охлаждение и тихую работу.

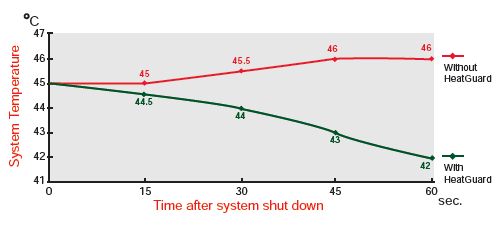

Помимо этого производитель также подчёркивает, что за счёт технологии HeatGuard, то есть, благодаря продолжению охлаждения системы после выключения на протяжении 30-60 с, на 20% увеличивается срок службы системных компонентов.

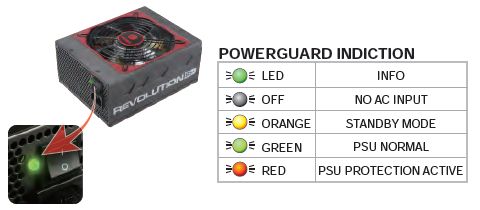

Боковая стенка с вентиляционными отверстиями, разъёмом подключения силового кабеля и выключателем оснащена любопытным многофункциональным индикатором PowerGuard, способным передать четыре состояния системы различным цветом свечения светодиодов.

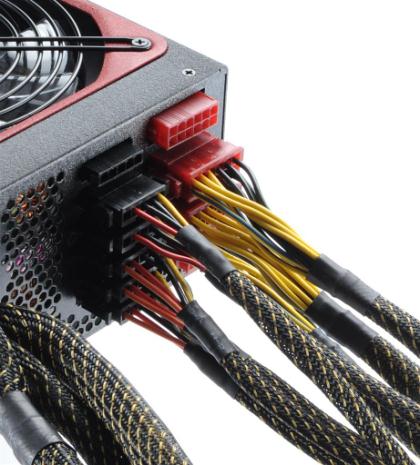

Система подключения модульного кабельного хозяйства вместе с выходящими из корпуса кабелями располагается на противоположном торце корпуса.

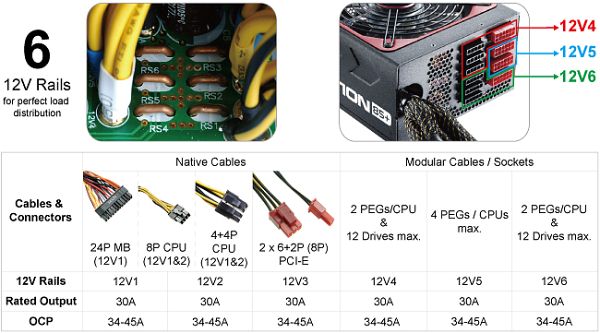

В таблице ниже отлично видна разводка встроенных и дополнительных модульных кабелей.
Производитель отдельно подчёркивает, что дизайн БП рассчитан даже на такие сложные задачи как, например эксплуатацию в составе рабочей станции с 16 модулями памяти FB-DIMM, требующими до 5A питания по шине 5Vsb в режиме ACPI S3; систем с четырьмя 4-ядерными процессорами, 24 приводами, сложными графическими PCI Express 2.0 системами и пр.
Снимем крышку БП и оценим схемотехнику и внутреннюю компоновку Enermax Revolution85+ 950W.

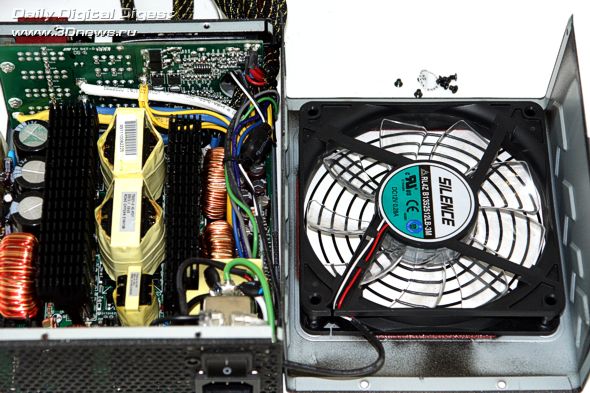

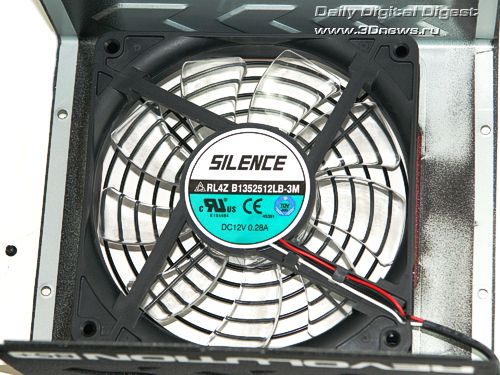

Исследования внутреннего строения БП позволили уточнить марку, характеристики и производителя 135-мм вентилятора, им оказался 9-лопастной Silence RL4Z B1352512LB-3M на напряжение 12В и ток 0,28А.

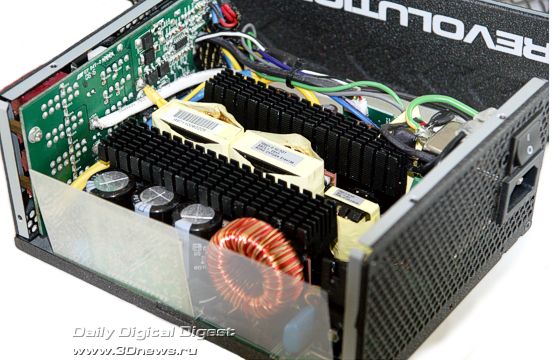

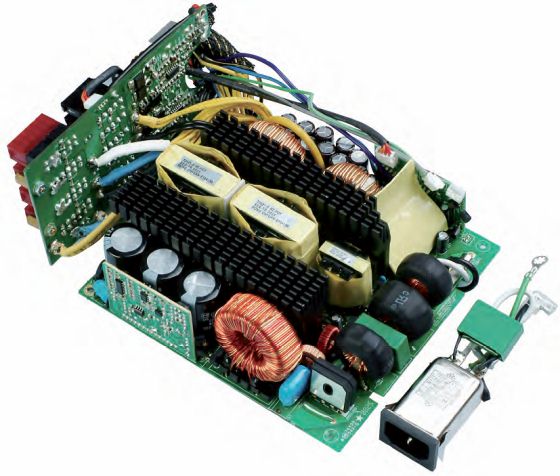

Основная часть конструкции собрана на главной 2-слойной печатной плате. Схема включает тройной фильтр переменного тока и двойной постоянного тока для снижения уровня электромагнитных помех на выходе. В схеме применены японские электролитические конденсаторы с рабочей температурой до 105°C.
Рядом с тремя крупными электролитическим конденсаторами расположена дополнительная плата SafeGuard, несущая электронику восьми систем защиты - OCP, OVP, AC UVP, DC UVP, OPP, OTP, SCP и SIP.

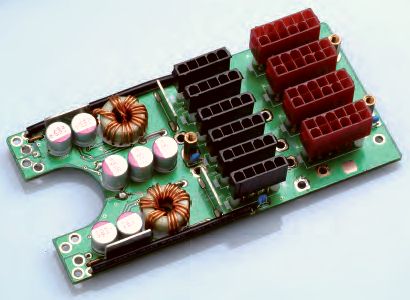

Новое слово в конструировании современных компьютерных БП: преобразователи "постоянный-постоянный ток" с топологией AHDІ (ассиметричный гибридный DC-DC), что позволило достичь высокого уровня КПД при стабильной выходной мощности. Преобразователи DC-DC, размещённые на третьей плате (вместе с выходными разъёмами для подключения модульных кабелей) также применены в схемах конвертирования напряжения +12В для питания шин +5В и +3,3В.
Компания Enermax позиционирует серию Revolution85+ как первые в мире EPS12В БП со способностью отдачи 99% мощности на 12В шинах.

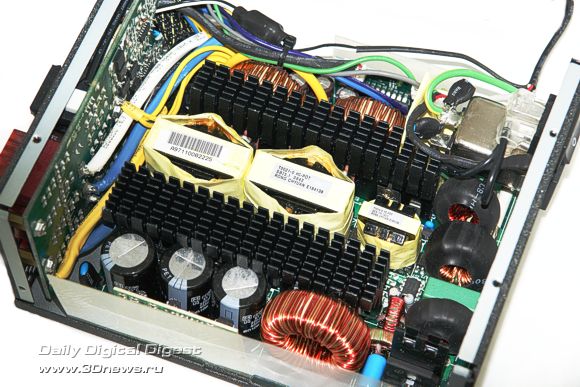

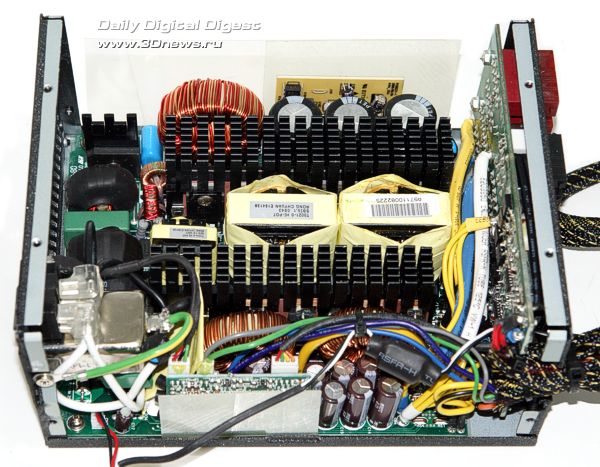

Некоторое представление о расположении элементов схемы блока питания и компоновке устройства дают представленные ниже снимки. Качество монтажа, пайки, изоляции на высоком уровне.
