XFX R7970 Double Dissipation: флагман AMD с оригинальным кулером. Экспресс-тест

Характеристики. Комплектация. Внешний вид

#Введение

Radeon HD 7970 — самая мощная видеокарта в линейке AMD на сегодняшний день. Приведем резюме из посвященной ей статьи.

AMD с чистого листа создала GPU, которые радикально отличаются от всего, что было выпущено под маркой Radeon за последние несколько лет. По масштабу изменений событие сопоставимо с внедрением унифицированной шейдерной архитектуры VLIW5 в чипе R600 (Radeon HD 6900). Но если вы вспомните, какой нелегкий путь пришлось проделать VLIW5, прежде чем раскрылись заложенные в нее возможности, то станет заметно, что на этот раз все совсем по-другому. Архитектура GCN в лице чипа Tahiti уже сейчас представляет собой зрелый и чрезвычайно эффективный продукт. Radeon HD 7970 на 20-50% быстрее по сравнению с одночиповым флагманом AMD предыдущего поколения и легко справляется с основным конкурентом — GeForce GTX 580. При этом, несмотря на то, что Tahiti — это огромный GPU доселе невиданной сложности, карта потребляет не больше энергии, чем HD 6970, и имеет высокий потолок для оверклокинга. А при разгоне производительность уже приближается к уровню двухпроцессорных адаптеров Radeon HD 6990 и GeForce GTX 590.

За подробностями архитектуры и анализом производительности HD 7970 в сравнении с другими высокопроизводительными видеоадаптерами отсылаем вас к тому же обзору. А сегодня вкратце рассмотрим эту карту в исполнении XFX.

#Технические характеристики, комплект поставки

XFX производит три модификации Radeon HD 7970. Core Edition — полностью эталонная карта со штатным турбинным кулером. R7970 Double Dissipation Edition имеет оригинальную систему охлаждения с двумя вентиляторами. А еще есть версия Black Edition с повышенными тактовыми частотами GPU и памяти: до 1 ГГц и 5,7 ГГц соответственно. «Просто» Double Dissipation работает на стандартных частотах: 925 и 5500 МГц.

XFX R7970 Double Dissipation Edition
Модельный номер FX-797A-TDFC
Основные компоненты
GPU Tahiti XT
Число транзисторов, млрд 4,31
Техпроцесс, нм 28
Тактовая частота GPU, МГц 925
Потоковые процессоры 2048
Текстурные блоки 128
ROPs 32
Видеопамять: тип, объем GDDR5, 2 Гбайт
Тактовая частота памяти: реальная (эффективная), МГц 1300 (5200)
Ширина шины памяти, бит 384
Интерфейс PCI-Express 3.0 x16
Вывод изображения
Макс. разрешение: цифр. / аналог. 2560x1600 / 2048x1536
Разъемы 1 х DVI-I,
1 x HDMI,
2 x Mini DisplayPort
Физические характеристики
Макс. потребляемая мощность НД
Габаритные размеры: ДхВхГ, мм НД
Масса, г НД
Гарантийный срок, лет 2
Средняя розничная цена, руб. Нет данных

В комплект поставки входит переходник с интерфейса HDMI на DVI, мостик CrossFireX, диск с ПО и пачка бумажной документации.

В российской рознице карта пока не засветилась, поэтому и о цене ничего сказать нельзя.

#Конструкция

В отличие от референсных вариантов Radeon HD 7970, на карте XFX установлен оригинальный кулер открытого типа с двумя вентиляторами, дующими перпендикулярно плоскости платы.

В основании кулера лежит крупная испарительная камера, соединенная с ребрами алюминиевого радиатора. У референсных HD 7970 добрую часть пространства в корпусе карты занимает турбина. У XFX R7970 DD радиатор вытянут на всю длину платы. Микросхемы памяти и компоненты системы питания также охлаждаются через массивную алюминиевую раму. Похожую конструкцию, но без испарительной камеры, мы уже видели на Radeon HD 7950 в исполнении XFX.

По субъективному впечатлению, оригинальный кулер работает тише, чем эталонный от AMD, особенно на высоких оборотах. Громкость шума от них при 100% скорости вентилятора просто несопоставима.

Не можем не отметить и неприятную особенность кулера: у нашего экземпляра один из вентиляторов периодически шелестел, задевая лопастями корпус.

Конфигурация видеовыходов у карты такая же, как у референсной.

#Плата

Плата также идентична эталонному семплу, который мы изучали в обзоре Radeon HD 7970, за единственным исключением: отсутствуют компоненты одной из шести фаз питания GPU. Похоже, что таким образом урезаны все серийные Radeon HD 7970.

Тестирование. Выводы

Методика тестирования

Конфигурация тестового стенда
CPU Intel Core i7-3960X @ 4,6 ГГц (100x46)
Материнская плата ASUS P9X79 Pro
Оперативная память DDR3 Kingston HyperX 4x2 Гбайт @ 1600 МГц, 9-9-9
ПЗУ Transcend 2,5 SSD 128 Гбайт
Блок питания IKONIK Vulcan, 1200 Вт
Охлаждение CPU Thermalright Silver Arrow
Корпус CoolerMaster Test Bench V1.0
Операционная система Windows 7 Ultimate X64 Service Pack 1
ПО для карт AMD Press driver 8.932.2
ПО для карт NVIDIA WHQL 295.73
Настройки AMD Catalyst Control Center
Antialiasing Use application settings
Anisotropic Filtering Use application settings
Tesselation Use application settings
Catalyst A.I., Texture Filtering Quality Quality, Enable Surface Format Optimization
Mipmap Detail Level Quality
Wait for V-Sync Off, unless application specifies
Anti-Aliasing Mode Multi-sample AA
Direct3D Settings, Enable Geometry Instancing On
Triple buffernig Off
Настройки NVIDIA Control Panel
Ambient Occlusion Off
Anisotropic Filtering Application-controlled
Antialiasing — Gamma correction On
Antialiasing — Mode Application-controlled
Antialiasing — Settings Application-controlled
Antialiasing — Transparency Off
CUDA — GPUs All
Maximum pre-rendered frames 3
Multi-display/mixed-GPU acceleration Multiple display performance mode
Power management mode Adaptive
Texture filtering — Anisitropic sample optimization Off
Texture filtering — Negative LOD bias Allow
Texture filtering — Quality Quality
Texture filtering — Trilinear optimization On
Threaded optimization Auto
Triple buffering Off
Vertical sync Use the 3D application settings
Набор бенчмарков
Программа API Настройки Режим тестирования Разрешение
3DMark 2011 DirectX 11 Профили Performance, Extreme

Unigine Heaven 2 DirectX 11 Макс. качество, DirectX 11, тесселяция в режиме Extreme AF 16x, MSAA 4x 1920х1080 / 2560х1440
Crysis Warhead + Framebuffer Crysis Warhead Benchmarking Tool DirectX 10 Frost flythrough. Макс. настройки, DirectX 10 AF 16x, MSAA 4x 1920х1080 / 2560х1440
Metro 2033 + Metro 2033 Benchmark DirectX 11 Макс. настройки, DirectX 11, DOF, тесселяция, NVIDIA PhysX выкл. AF 16x, MSAA 4x 1920х1080 / 2560х1440
DiRT 3 + Adrenaline Racing Benchmark Tool DirectX 11 Aspen, 8 машин. Макс. качество, DirectX 11 AF, AA 4х 1920х1080 / 2560х1440
Crysis 2 + Adrenaline Crysis 2 Benchmark Tool DirectX 11 Central Park. Макс. качество, DirectX 11, текстуры высокого разрешения AF 16x, Post MSAA + Edge AA 1920х1080 / 2560х1440
Battlefield 3 + FRAPS DirectX 11 Начало миссии Going Hunting. Макс. качество AF 16x, MSAA 4x 1920х1080 / 2560х1440
Batman: Arkham City. Встроенный бенчмарк DirectX 11 Макс. качество AF, MSAA 4x 1920х1080 / 2560х1440
The Elder Scrolls 5: Skyrim + FRAPS DirectX 9 Город Whiterun. Макс. качество AF 16x, MSAA 4x 1920х1080 / 2560х1440
Call of Duty: Modern Warfare 3 + FRAPS DirectX 9 Миссия Return to Sender. Макс. качество AF, MSAA 4x 1920х1080 / 2560х1440

Разгон, температура, энергопотребление

Стабильной работы карты удалось добиться на частотах 1170 МГц на GPU и 1790 (7160) МГц на видеопамяти. Для этого пришлось увеличить напряжение питания GPU до 1,3 В и включить систему охлаждения на полные обороты. Наш экземпляр референсного HD 7970 разгоняется примерно на столько же.

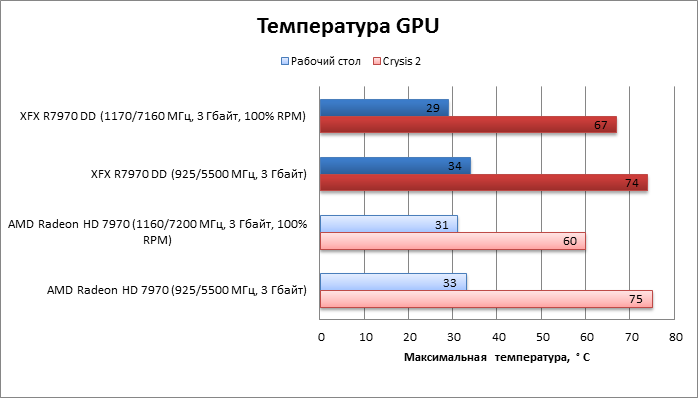

По температурному режиму без разгона XFX R7970 DD также практически не отличается от референсной карты. В разгоне с максимальной скоростью вентилятора референсный кулер заметно более эффективен, но не будем забывать, какой ценой это дается: карта ревет и гоняет воздух по половине комнаты, а XFX R7970, конечно, шумит, но вполне терпимо.

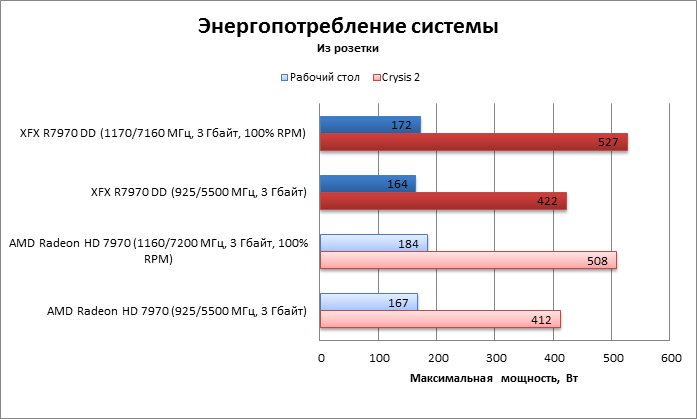

Так как GPU на XFX R7970 DD разогнался на 10 МГц меньше, чем на референсной карте, пиковое энергопотребление также меньше.

#Производительность

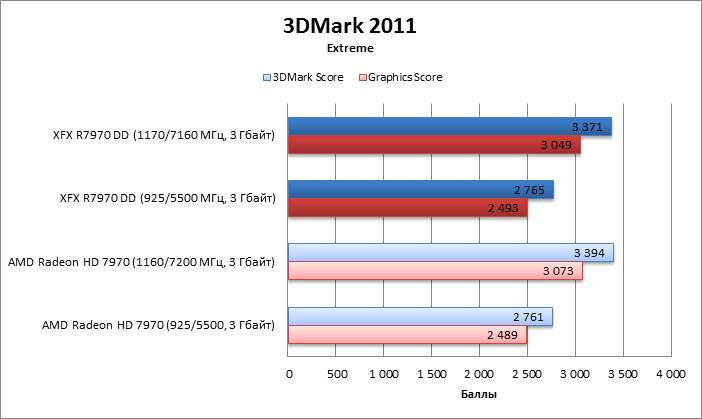

3DMark 2011

Без разгона XFX R7970 DD совершенно не отличается по производительности от референсного Radeon DH 7970. В разгоне XFX чуть-чуть медленнее за счет тех самых 10 МГц.

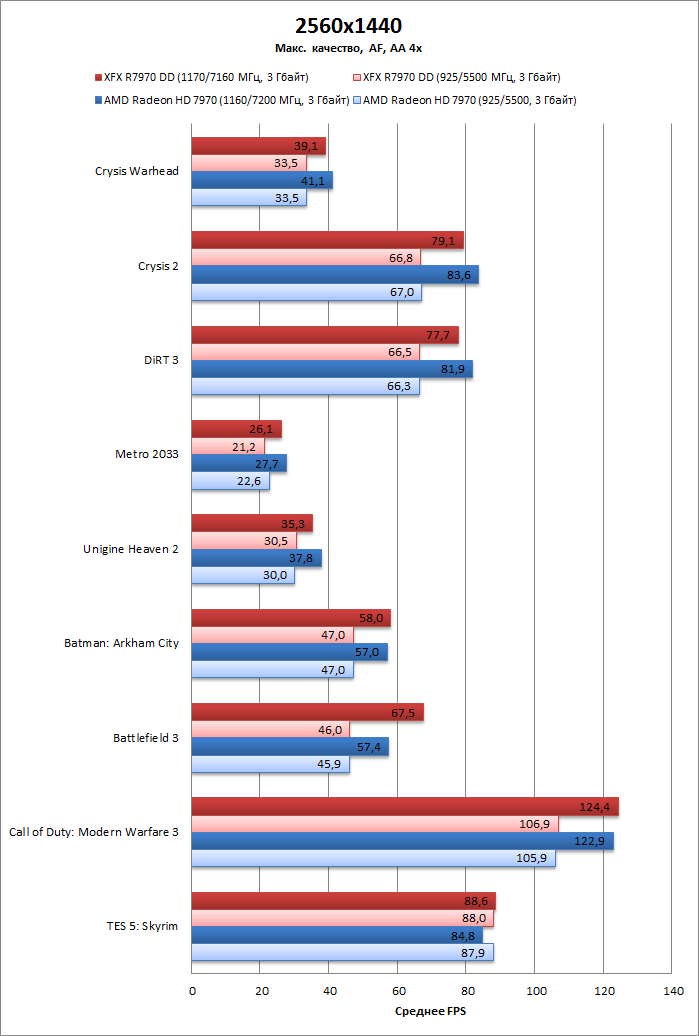

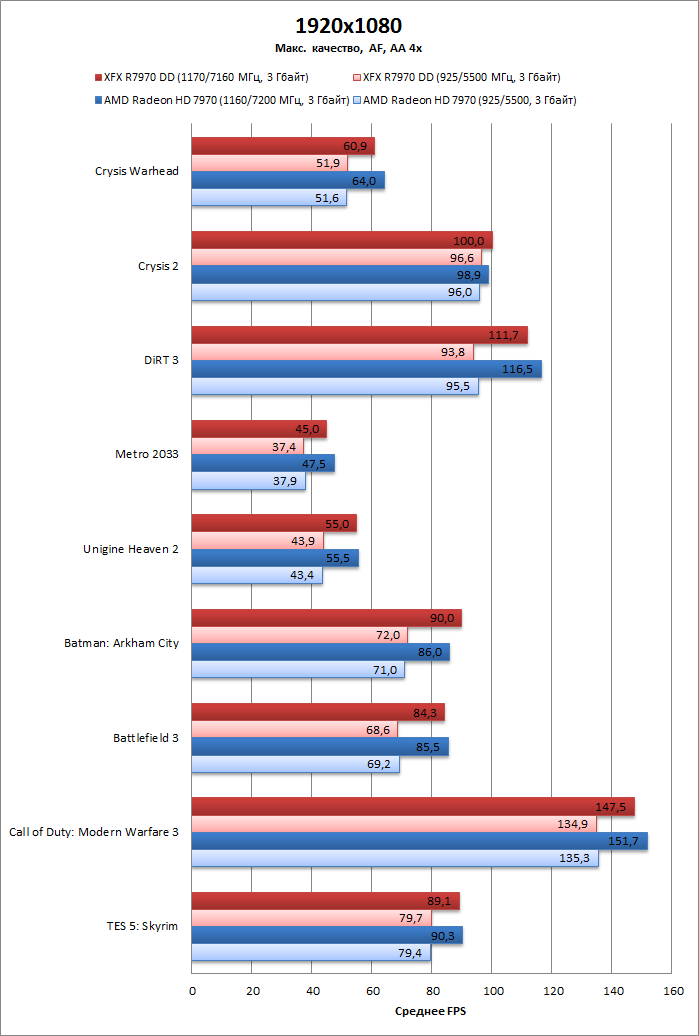

Игровые тесты

Практической разницы между XFX R7970 DD и референсом нет как без разгона, так и с ним.

#Выводы

По производительности и разгонному потенциалу карта XFX R7970 Double Dissipation практически не отличается от модификаций Radeon HD 7970 с референсной платой и референсной системой охлаждения. Эффективность кулера в штатном режиме такая же. Единственное значимое преимущество: даже на полной скорости система охлаждения работает достаточно тихо, а при автоматическом контроле оборотов ее едва слышно. Если XFX R7970 DD появится в России по той же цене, что и референсные карты, то это будет вполне себе хорошая покупка.
