ASUS Matrix 5870 Platinum - отличный подарок экстремалу

Характеристики. Комплектация. Внешний вид

Любители компьютерной экзотики, радуйтесь! В очередной раз, именно для вас, один из самых именитых брендов, компания ASUS, приготовила сюрприз - новейший графический ускоритель ASUS Matrix 5870 Platinum. Несмотря на то, что это не первая видеокарта на основе чипа AMD Cypress, в том числе и от ASUS, о новом представителе семейства Matrix есть что сказать, ведь инженеры компании привнесли довольно много интересного в свой продукт. Все видеокарты серии Matrix компании ASUS изначально рассчитаны на компьютерных игроков и энтузиастов, занимающихся разгоном. Для того, чтобы все продукты этой линейки полностью соответствовали требованиям целевой аудитории, инженерам ASUS приходится изменять не только систему охлаждения видеокарт, но и работать над оптимизацией дизайна печатных плат. Кроме того, в комплекте с видеокартами Matrix поставляется специальное программное обеспечение – утилита ASUS iTracker, которая позволяет управлять всеми основными параметрами видеоускорителя. Всё это справедливо и для героя данного обзора. Давайте посмотрим, на что способен топовый ускоритель серии Matrix образца 2010 года.

По традиции, начнём с внешнего осмотра ASUS Matrix 5870 Platinum.

Видеокарта ASUS Matrix 5870 Platinum упакована в коробку вертикального типа, оформленную в чёрно-красных тонах. На лицевой стороне изображён супергерой, с высоты наблюдающий за жизнью мегаполиса - вполне подходящий для игровой видеокарты сюжет. Из полезной информации имеется лишь маленький значок, информирующий нас о том, что видеокарта ASUS Matrix 5870 Platinum разогнана до частоты 900 МГц по ядру.

Коробка ASUS Matrix 5870 Platinum открывается как книжка. В отличие от лицевой стороны упаковки, разворот содержит массу полезной информации, кроме того, имеющийся вырез позволяет пользователю увидеть собственно видеокарту через прозрачное пластиковое окошко. Итак, производитель рассказывает об эффективности установленной на ASUS Matrix 5870 Platinum системы охлаждения, сообщает об особенностях поставляемого в комплекте ПО, а также заявляет о хорошем разгонном потенциале новинки.

Обратная сторона упаковки также насыщена полезной информацией. Сообщается, что на печатной плате Matrix 5870 Platinum есть несколько специальных точек замера, подключившись к которым при помощи мультиметра, энтузиасты всегда смогут узнать напряжение на основных узлах видеокарты. Также, в отличие от обычных видеокарт Radeon HD 5870, решение ASUS Matrix 5870 Platinum оснащается локальной видеопамятью объемом 2 Гб. По заявлениям производителя, такой объём видеопамяти будет весьма кстати при игре на трёх мониторах, работающих по технологии AMD Eyefinity. И в этом мы с ASUS абсолютно согласны.

Открываем коробку. Видеокарта упакована в отдельный мягкий бокс, который сверху закрыт крышкой из прозрачного пластика. Комплект поставки аккуратно разложен по соседним отсекам.

Кроме самой видеокарты, в комплекте с ASUS Matrix 5870 Platinum поставляются:

  • чехол для компакт-дисков;
  • диск с драйверами и утилитами;
  • диск с инструкцией по эксплуатации;
  • инструкция по быстрой установке видеокарты;
  • документация по утилите iTracker 2;
  • переходник HDMI/DVI;
  • переходник DVI/VGA;
  • переходники питания PCI-Ex;
  • мостик CrossFireX;
  • наклейка на корпус с логотипом ROG;

Что тут скажешь, дизайн системы охлаждения ASUS Matrix 5870 Platinum моментально притягивает к себе взгляд. Как нам кажется, СО Matrix 5870 Platinum сильно напоминает лучевое оружие из футуристических боевиков. Как и положено, на кулере красуется логотип Republic of Gamers.

Верхняя часть системы охлаждения ASUS Matrix 5870 Platinum содержит название серии - Matrix, а также логотип производителя. Во время работы системы надпись Matrix подсвечивается разными цветами, в зависимости от выбранного скоростного профиля в программе ASUS iTracker 2.

Обратите внимание на требования к разъёму для подключения питания - в отличие от эталонных версий Radeon HD 5870, детище ASUS требует подключение двух 8-контактных разъёмов питания, вместо пары 6-контактных для обычной HD 5870. Если ваш блок питания не оснащён такими разъемами, то прилагаемые в комплекте с ASUS Matrix 5870 Platinum переходники придутся весьма кстати.

Обратите внимание, что разводка панели выводов заметно отличается от оной на эталонном ускорителе AMD Radeon HD 5870. Поскольку одновременное использование четырёх мониторов, в силу аппаратных ограничений видеочипа Cypress невозможно, ASUS Matrix 5870 Platinum несёт только три порта на панели выводов - DVI, HDMI и DisplayPort, а освободившееся место отведено под кнопку ‘SafeMode’, нажатие которой сбрасывает тактовые частоты ускорителя до штатных значений.

Как и в эталонной версии Radeon HD 5870, обратная сторона печатной платы ASUS Matrix 5870 Platinum закрыта теплорассеивающей пластиной, однако ее дизайн несколько отличается. В самом верху расположен целый ряд вышеупомянутых точек замера, к которым можно подключиться при помощи мультиметра.

ASUS Matrix 5870 Platinum

эталонный образец AMD Radeon HD 5870

Демонтаж системы охлаждения проходит быстро и без особых проблем. Вначале снимаем пластину, которая через специальные термопрокладки соприкасается с памятью и элементами подсистемы питания видеокарты.

Сама система охлаждения состоит из нескольких частей. Металлический каркас, составленный из двух пластин, соприкасается со всеми горячими элементами платы – чипами видеопамяти и элементами подсистемы питания. Для охлаждения GPU используется отдельная конструкция – массивный радиатор с пятью медными тепловыми трубками, которые непосредственно соприкасаются с кристаллом GPU. По заявлению производителя, больший диаметр турбины позволяет лучше охладить GPU, нежели стандартная система охлаждения, турбина которой имеет меньшие габариты. Чуть ниже мы обязательно проверим это на практике, а пока продолжим изучение особенностей ASUS Matrix 5870 Platinum.

ASUS Matrix 5870 Platinum

эталонный образец AMD Radeon HD 5870

Потенциал разгона 3D-ускорителя зависит не только от характеристик графического процессора и видеопамяти, но и от качества реализации подсистемы питания видеокарты, характеристики которой для ASUS Matrix 5870 Platinum таковы:

  • питание GPU (Vgpu) - контроллер uPI Semiconductor uP6208, 8 фаз
  • питание видеопамяти (Vmem) - контроллер uPI Semiconductor up6205, 2 фазы
  • питание контроллера памяти (Vddci) - контроллер uPI Semiconductor up6205, 2 фазы

Поддержка софт-вольтмода (I2C):

  • Для Vgpu - реализована в самом контроллере uP6208, а для Vmem и Vddci - через микросхему с маркировкой "S11", регулирующую напряжения через обратную связь контроллеров up6205.

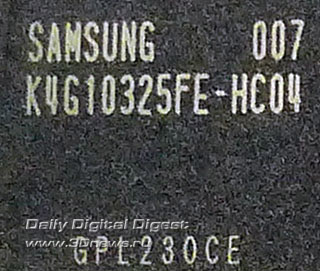

Видеопамять произведена компанией Samsung, маркировка чипов K4G10325FE-HC04. Память рассчитана на работу с тактовой частотой 5 ГГц QDR, общий объём составляет 2 Гб.

Температура. Производительность. Выводы

Условия тестирования

Ну что же, после изучения характеристик ASUS Matrix 5870 Platinum у нас остались лишь хорошие впечатления. Очевидно, что инженеры ASUS действительно создали продукт, предназначенный для энтузиастов. Теперь самое время проверить возможности новинки на практике. В таблицах ниже приведена конфигурация тестового стенда и список тестовых пакетов.

Центральный процессор

Intel Core i7 870 @ 4.0 GHz (200x19)

Система охлаждения

GlacialTech F101 + 2 x 120 мм кулеры

Материнская плата

ASUS Maximus III Extreme

Оперативная память

DDR3 Super Talent 2 x 2 GB @ 1890 MHz, 9-9-9-24

Блок питания

IKONIK Vulcan 1200 Вт

Жёсткий диск

Samsung SpinPoint 750 GB

Корпус

Cooler Master Test Bench 1.0

Операционная система

Windows 7 Ultimate x64

Версия драйверов для видеокарт AMD

Catalyst 10.6

Версия драйверов для видеокарт NVIDIA

ForceWare 257.21

Тестирование проводилось в следующих приложениях:

3DMark Vantage

Пресеты Performance, High, Extreme

BattleforgeDX 10

Максимальная детализация,1920x1200/ 1680x1050 noAA/AF

Максимальная детализация,1920x1200/ 1680x1050 4xAA/AF

ColinMcRaeDiRT 2 DX 11

Ультра детализация,1920x1200/ 1680x1050 noAA/AF

Ультра детализация,1920x1200/ 1680x1050 4xAA/AF

Crysisv1.2 x64 DX 10

Очень высокая детализация,1920x1200/ 1680x1050 noAA/AF

Очень высокая детализация,1920x1200/ 1680x1050 4xAA/AF

Just Cause 2DX 10

Очень высокая детализация,1920x1200/ 1680x1050 noAA/AF

Очень высокая детализация,1920x1200/ 1680x1050 4xAA/AF.

Alien versus Predator DX 11 Benchmark

Очень высокая детализация,1920x1200/ 1680x1050 noAA/AF

Очень высокая детализация,1920x1200/ 1680x1050 4xAA/AF

FarCry 2 DirectX 10 benchmark

Ультра детализация,1920x1200/ 1680x1050 noAA/AF

Ультра детализация,1920x1200/ 1680x1050 4xAA/AF

В тестировании принимали участие следующие видеокарты:

  • NVIDIA GeForce GTX 285 (648/1476/2484)
  • GeForce GTX 480 (700/1400/3696)
  • GeForce GTX 470 (607/1215/3348)
  • Radeon HD 5850 (725/4000)
  • ASUS Matrix 5870 Platinum

#Описание ASUSiTracker 2 и практический разгон

Вторая версия ASUS iTracker существенно изменилась по сравнению с первой. Во-первых, существенно переработан интерфейс программы:

Мы уже писали, что все элементы управления в интерфейсе первой версии iTracker расположены достаточно удобно и разобраться с ними может даже новичок. Так вот, в iTracker 2 всё стало ещё лучше. Окно программы выглядит более "цельно". Благодаря более плотной компоновке элементов управления пропала “пустота” в интерфейсе и все нужные настройки всегда рядом. Как вы можете видеть на скриншоте выше, доступно изменение частот графического процессора, видеопамяти, а также напряжений на GPU, памяти и контроллере памяти. Кроме того, можно менять скорость вращения кулера.

Такими возможностями контроля мы обязаны технологии ASUS Hybrid Engine, которая включает в себя набор аппаратных средств для мониторинга и софт-вольтмода, а также собственно саму утилиту iTracker 2.

Примечательно, что ASUSiTracker 2 позволяет изменять не только рабочую частоту видеопамяти, но и её тайминги. Это очень полезная возможность, которая, безусловно, придётся по вкусу энтузиастам, которым тюнинг видеопамяти позволит получить лучшие результаты в бенчмарках.

Мониторинг в ASUS iTracker 2 вызывает уважение, такого количества настроек должно хватить даже самым привередливым пользователям. Например, помимо стандартных функций мониторинга частот и температур, присутствует возможность следить и за мощностью, потребляемой видеопамятью и GPU, а также всей видеокартой в целом! Внешне окно мониторинга сильно напоминает окно утилиты RivaTuner, однако, по имеющейся у нас информации, к разработке ASUS iTracker 2 Алексей Николайчук (автор RivaTuner) отношения не имеет.

Приятной особенностью ASUS iTracker 2 является возможность выбора цвета оформления, а также сохранение созданных профилей разгона и управление ими посредством горячих клавиш.

К недостаткам утилиты можно отнести привязку к производителю установленной видеокарты. В отличии от той же MSI Afterburner, ASUS iTracker 2 будет работать только с соответствующим парком видеокарт производства самой ASUS.

#Разгон

Теперь переходим к практическому разгону ASUS Matrix 5870 Platinum. Скажем сразу, что многочасовым подбором настроек и тонким тюнингом подсистемы памяти видеокарты мы не занимались. Разгон и проверка на стабильность проводились примерно в течении 1,5 часов, тайминги видеопамяти изменению не подвергались. Для обеспечения стабильной работы на повышенных частотах, мы установили скорость турбины Matrix 5870 Platinum на максимум.

Итогом наших манипуляций стала стабильная частотная формула 1015/5050 МГц для графического ядра и видеопамяти, соответственно. При таких настройках тестовая видеокарта не только проходит все игровые тесты, но и с успехом держит удар FurMark 1.8 в течение примерно 20 минут. На наш взгляд, это прекрасный результат!

#Температура и энергопотребление системы

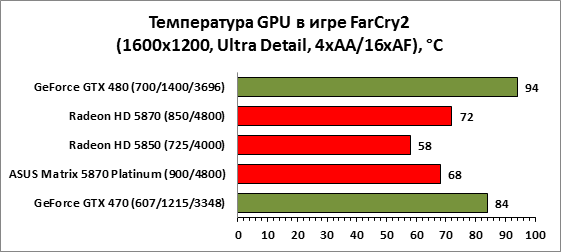

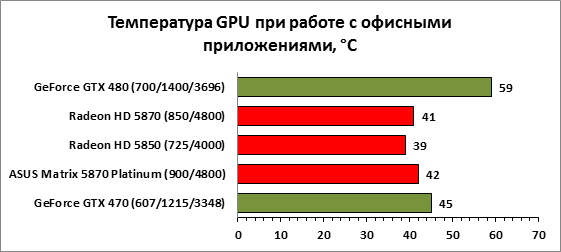

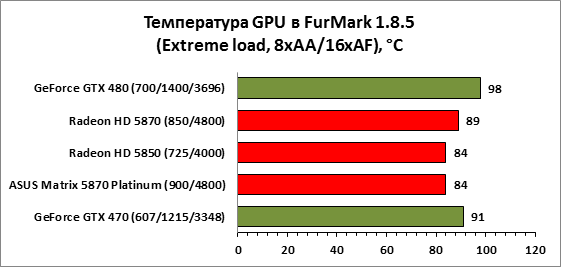

Когда тестируемые ускорители находятся в состоянии покоя, температура GPU эталонной версии Radeon HD 5870 и ASUS Matrix 5870 Platinum не различаются. А вот под нагрузкой система охлаждения ASUS Matrix 5870 Platinum выигрывает у эталонной СО примерно 4-5 °С, что весьма неплохо, особенно учитывая завышенную по умолчанию частоту GPU Matrix 5870 Platinum. Что касается продуктов NVIDIA, то на их фоне и обычные ускорители Radeon HD 5870/5850 выглядят весьма уверенно.

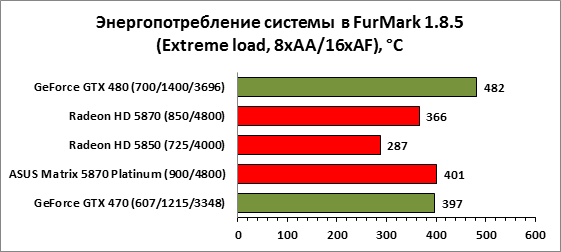

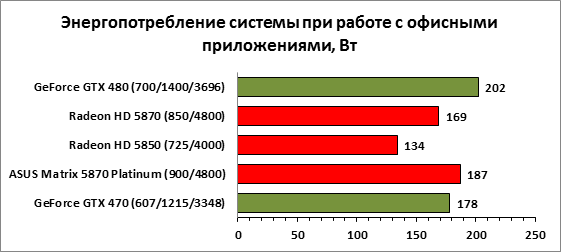

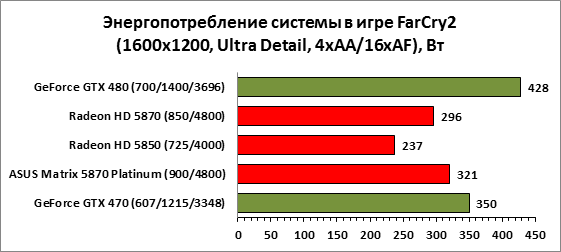

Энергопотребление системы с установленной видеокартой ASUS Matrix 5870 Platinum во всех режимах несколько выше, чем энергопотребление этой же системы с эталонной видеокартой Radeon HD 5870. Это связано с тем, что тактовая частота ядра Matrix 5870 Platinum на 50 МГц выше, чем у эталона. По показателям энергопотребления новинка находится примерно на уровне с GeForce GTX 470, которая, при этом, в большинстве современных игр окажется медленнее нашего сегодняшнего героя.

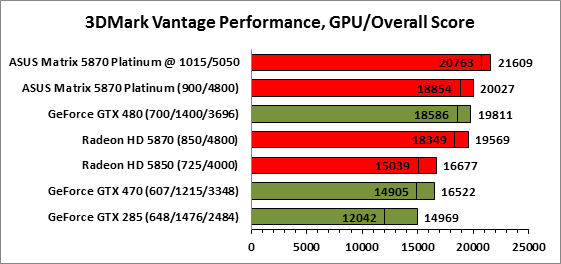

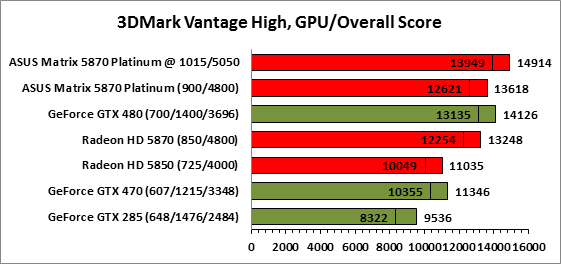

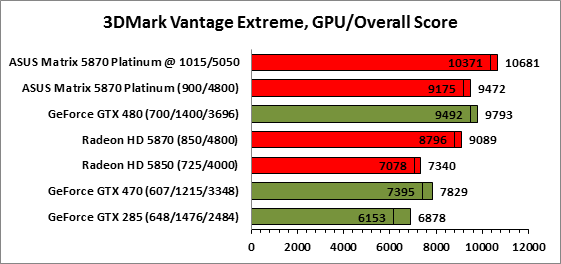

Результаты тестирования в 3DMark Vantage в режиме Performance демонстрируют небольшое преимущество ASUS Matrix 5870 Platinum над не разогнанной видеокартой GeForce GTX 480. Однако, с переходом к более качественным профилям, новинка ASUS немного уступает топ-модели NVIDIA. Зато разгон позволяет ASUS Matrix 5870 Platinum уверенно лидировать во всех режимах.

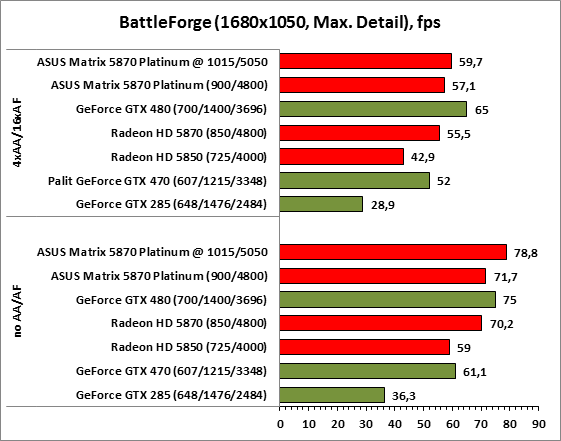

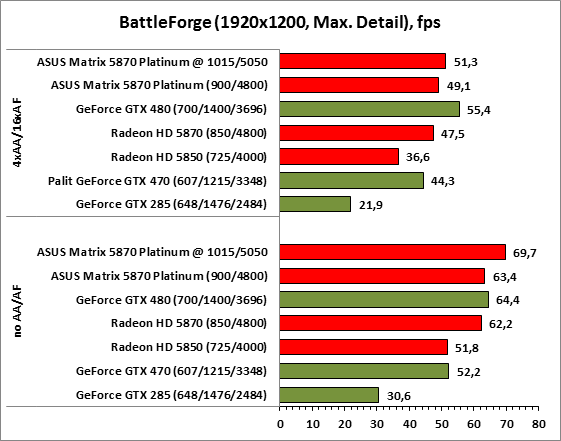

Без полноэкранного сглаживания и анизотропной фильтрации в игре Battle Forge разница между эталонной версией Radeon HD 5870, ASUS Matrix 5870 Platinum и GeForce GTX 480 невелика. Активация режима 4xAA/16xAF заставляет отступить видеокарты на основе чипа Cypress, и даже нешуточный разгон не позволил ASUS Matrix 5870 Platinum отобрать пальму первенства у GeForce GTX 480.

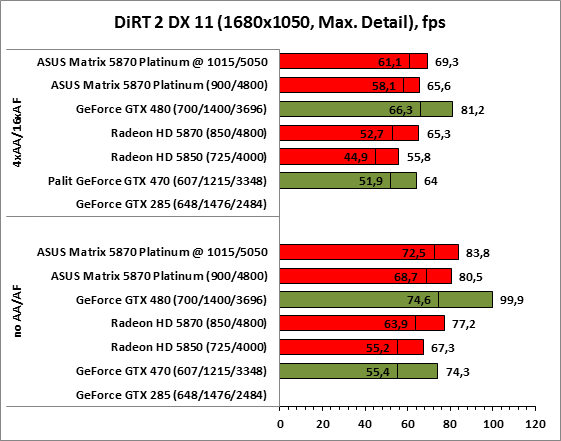

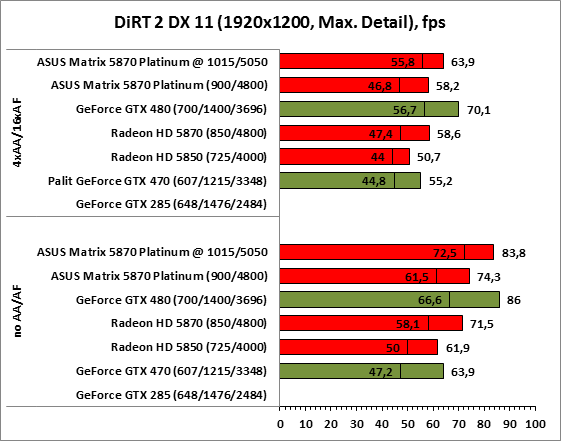

Во всех режимах движок DiRT 2 демонстрирует преимущество ASUS Matrix 5870 Platinum в сравнении с эталонной версией Radeon HD 5870, что неудивительно, ведь детище ASUS имеет более высокую частоту GPU. Различие в объёме видеопамяти, установленной на этих ускорителях, в таких разрешениях вряд ли где проявится, но, безусловно, внесёт свою лепту при игре в сверхвысоких Eyefinity-разрешениях. Ручной разгон ASUS Matrix 5870 Platinum позволяет поднять планку производительности HD 5870 от ASUS ещё выше, однако до уровня производительности GeForce GTX 480 удаётся дотянуться лишь в разрешении 1920x1200 без полноэкранного сглаживания и фильтрации.

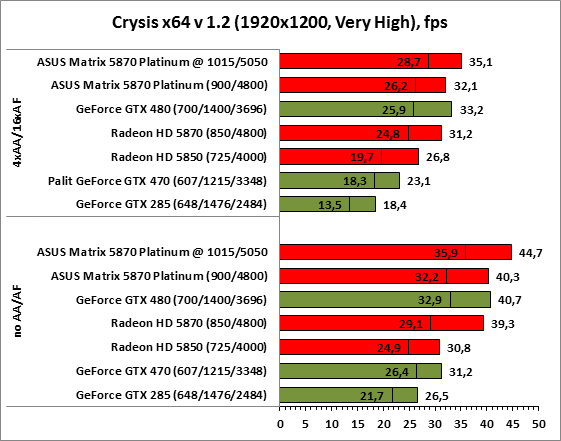

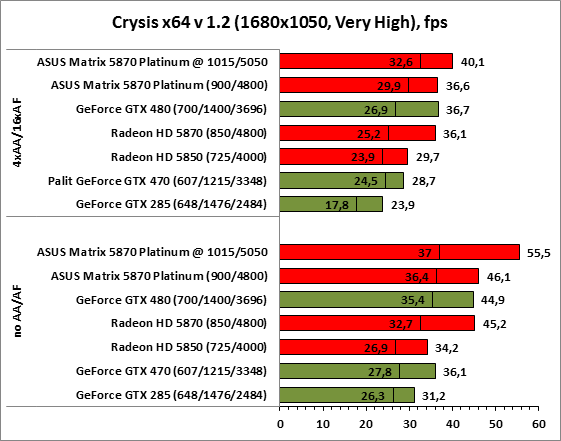

В Crysis не произошло ничего сверхъестественного, ASUS Matrix 5870 Platinum, даже без ручного разгона, выглядит, как минимум, не хуже GeForce GTX 480, а иногда даже лучше. После разгона детище ASUS отрывается от всех конкурентов и даже в самых тяжёлых режимах обеспечивает отличную производительность.

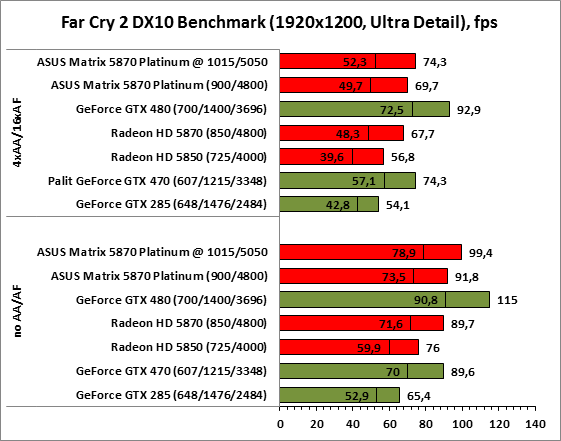

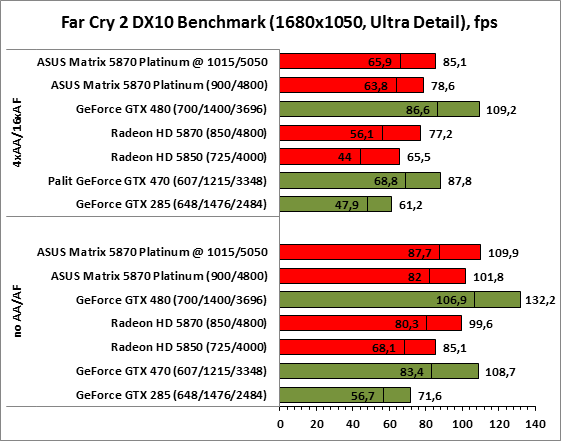

Несмотря на очень высокую производительность ASUS Matrix 5870 Platinum в Far Cry 2, даже после разгона детище ASUS всё равно уступает по производительности топ-модели NVIDIA. Отрыв видеокарты ASUS от эталонного образца Radeon HD 5870 не велик, и больше всего проявляется в разрешении 1920x1200 с включённым сглаживанием и фильтрацией.

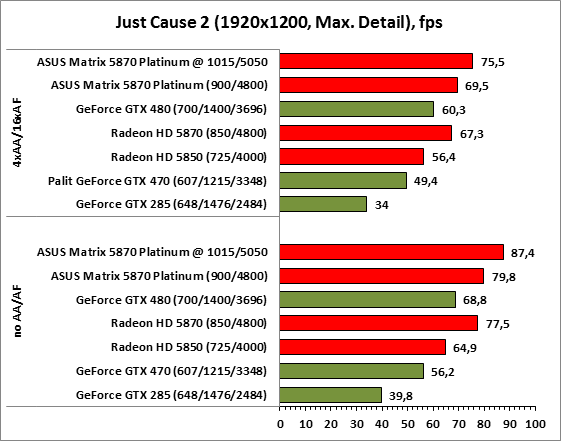

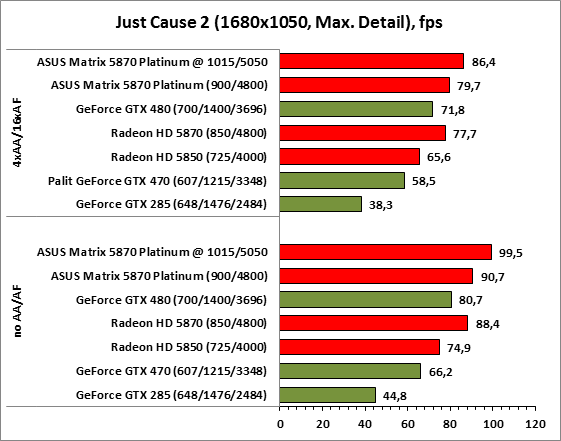

Игра Just Cause 2 отдаёт предпочтение продуктам на чипах AMD. Видеокарта ASUS Matrix 5870 Platinum, даже без разгона, заметно обходит своего главного оппонента – ускоритель GeForce GTX 480. А после повышения тактовых частот детище NVIDIA вынуждено и вовсе “глотать пыль”.

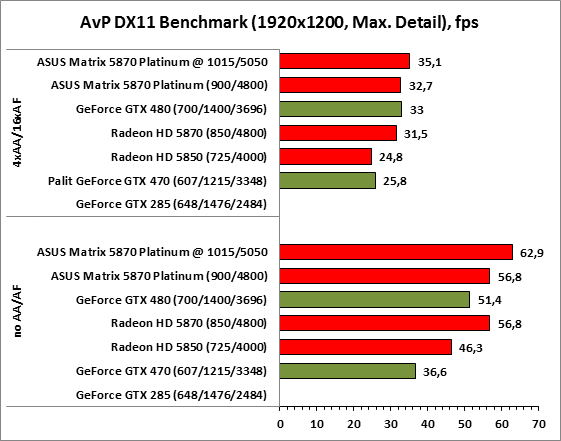

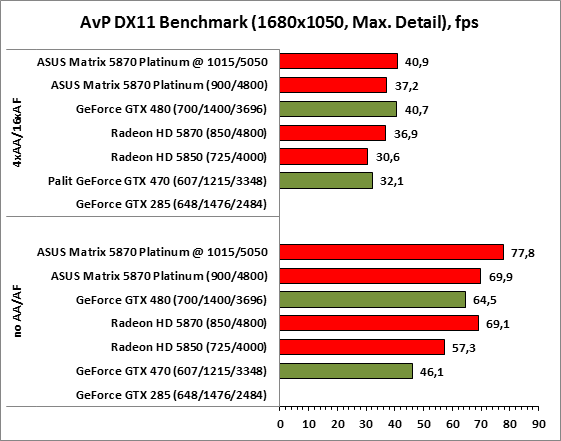

В AvP DX11 Benchmark ситуация следующая. До тех пор, пока в игре не включено сглаживание и анизотропная фильтрация, ASUS Matrix 5870 Platinum без труда обходит NVIDIA GeForce GTX 480. Однако после активации режимов улучшения качества картинки, у видеокарты GeForce GTX 480 открывается “второе дыхание”, и в таких условиях она уже вполне может соперничать с разогнанной видеокартой ASUS Matrix 5870 Platinum.

#Выводы

Наше исследование показало, что видеокарта ASUS Matrix 5870 Platinum по праву может занять достойное место среди лучших продуктов для энтузиастов. Об этом говорят улучшенная в сравнении с эталоном система охлаждения, переработанная печатная плата с усиленной подсистемой питания, наличие точек замера напряжений и мощный аппаратно-программный комплекс ASUS Hybrid Engine, который позволяет неплохо разогнать и без того мощную видеокарту.

Также к достоинствам новинки стоит отнести наличие вдвое большего, в сравнении с обычными образцами, объёма видеопамяти, который положительным образом сказывается на производительности при игре с использованием технологии AMD Eyefinity.

Выбор оверклокера
