Карта ABIT RX600XT-PCIE

1. Видеокарта: ABIT RX600XT;
2. Переходники: 15-pin D-sub/ DVI и S-Video/RCA;
3. Кабели: S-Video и RCA-Composite
4. Диск с софтом: Catalyst PCI-E, Acrobat Reader, DirectX 9.0b, PowerDVD 5
5. Подробнейший мануал по продукции компании ABIT на чипах RADEON RX Series PCI -E в формате .pdf и два мануала аналогичного содержания в печатном виде.

Ну а теперь перейдем к самому интересному, а именно к описанию самой платы.

Дизайн и компоновка платы

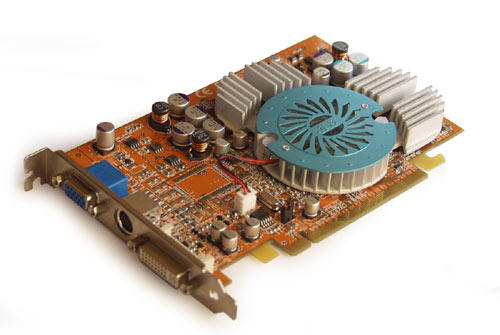

Карта выполнена ABIT на, уже ставшем традиционным для плат на основе чипов компании ATI, оранжевом текстолите. Cхема питания и дизайн платы во многом схожи с RADEON 9600XT.

*1200x805; 251kb

*1200x883; 290kb

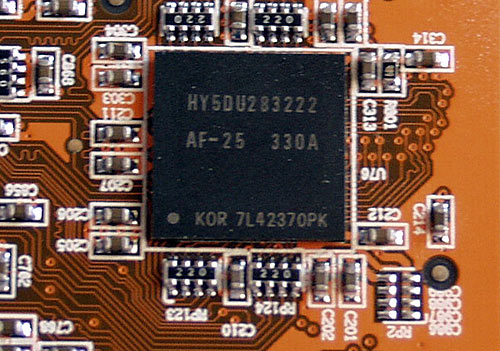

На плате установлено 128 Mb DDR памяти с шиной передачи данных 128 Bit, представленных в виде 8 микросхем памяти Hynix с маркировкой HY5DU283222 AF-25, выполненных в форм - факторе BGA, со временем выборки 2,5 ns, как вы можете судить по маркировке.

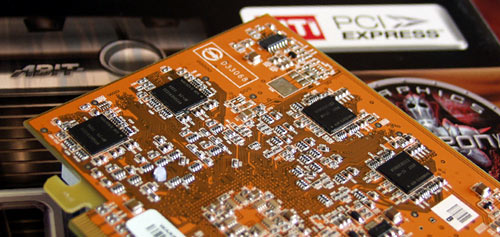

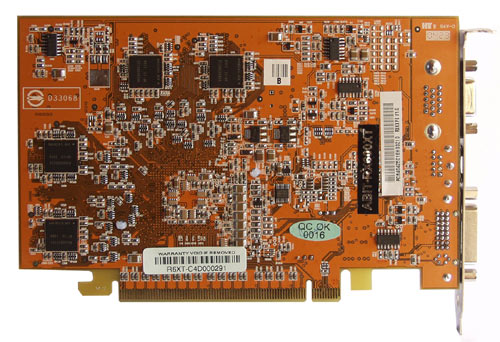

Половина чипов памяти расположена на лицевой стороне карты, а половина - на обратной, что делает ее схожей по дизайну с большинством плат 9600ХТ на чипе RV360, где расположение микросхем памяти аналогично тому, что мы наблюдаем в данном случае.

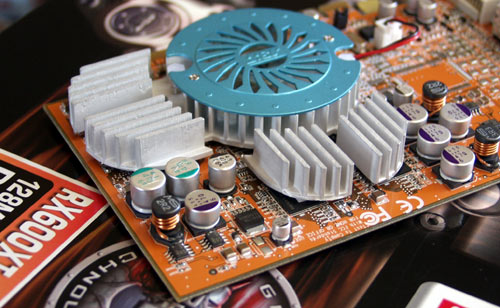

Теперь скажем несколько слов о системе охлаждения. Она на этой плате представлена в виде радиатора, основание и теплораспределительные ребра которого являются общими и для GPU, и для четырех чипов памяти, расположенных рядом с GPU на лицевой стороне платы, с алюминиевой крышкой кулера.

Впрочем, можно заметить, что радиаторы на памяти являются скорее декоративным элементом, так как накрывают лишь чипы памяти, расположенные на лицевой стороне платы. Чипы памяти, расположенные на оборотной стороне, не снабжены какими бы то ни было теплоотводами.

Что, в принципе, не является существенным недостатком, так как установка дополнительных радиаторов на видеопамять никогда не представляла особых трудностей.

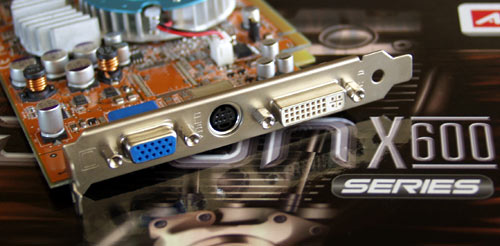

На плате присутствует стандартный набор выходов: аналоговый, цифровой и TV-Out.

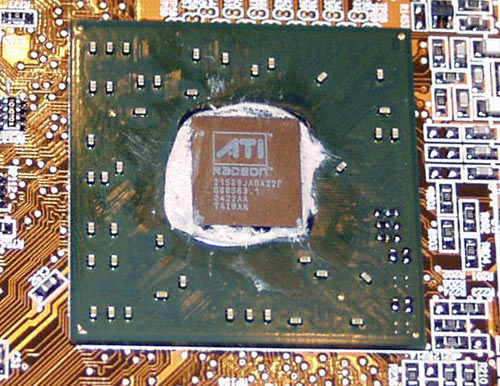

Штатная частота ядра ATI RV380 составляет 500 MHz. Добраться до него, на первый взгляд, представлялось весьма сложной задачей. Кулер крепко посажен на терможвачку, которая нанесена на все четыре лицевых чипа памяти и на само ядро. Но для настоящих энтузиастов это не есть преграда:

Общие характеристики платы ABIT RX600XT-PCIE в сравнении с ATI Radeon 9600 XT собраны в табличку:

А теперь приступим к сборке тестового стенда.
