Карта ASUS V9999 Gamer Edition
Комплектация, дизайн и компоновка платы
И вот теперь самое время взглянуть на V9999 GE. Компания ASUS сделала очень интересный шаг, выпустив cреди своей серии продуктов на чипах GeForce 6 Series два весьма нестандартных решения.
Первое - это ASUS V9999 GT/TD - плата на базе GeForce 6800GT, но оснащенная всего 128Mb памяти DDR(!) и имеющая штатные частоты 350MHz/700MHz DDR. Второе - это ASUS V9999 GE, рассматриваемая нами сейчас.
Ключевые особенности данного решения заключаются в том, что она представляет собой оригинальное сочетание чипа GeForce 6800 (12х1/5vp), РСВ от GeForce 6800Ultra (память GDDR3 256Mb 2.0 ns, два разъема дополнительного питания) и штатными частотами работы, присущими GeForce 6800GT, то есть 350MHz/1000MHz DDR.

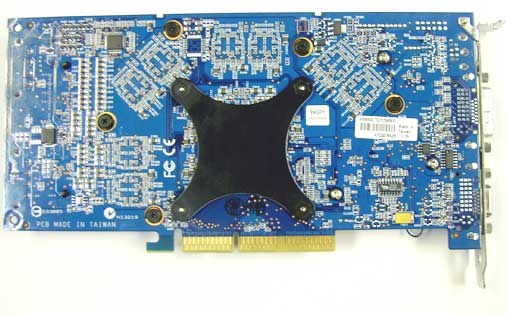

Плата выполнена на текстолите синего цвета, аналогично практически всей линейке карт производства ASUS на чипах GeForce 6 Series, за исключением V9999 Ultra/2DT, выполненной на зеленом текстолите и имеющей систему охлаждения - точную копию референса от NVIDIA. Дизайн PCB, как уже отмечалось - копия референсных плат GeForce 6800Ultra. Как мы видим, в наличии есть два разъема дополнительного питания, и распаяны все 5 BGA - микросхем под отдельным радиатором (на GeForce 6800GT - только 3 из них).

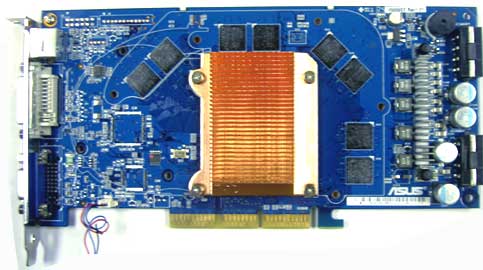

Система охлаждения на плате очень напоминает ту, что установлена на V9999 Ultra Deluxe. Она является однослотовой и состоит из полностью медного радиатора, покрывающего GPU, отдельного радиатора для всех чипов памяти, расположенных на лицевой стороне карты, и крышки с вентилятором.
Отдельный акцент данной системы охлаждения - это голубоватая подсветка. Она наличествует также и на системах охлаждения решений ASUS на базе чипов ATI

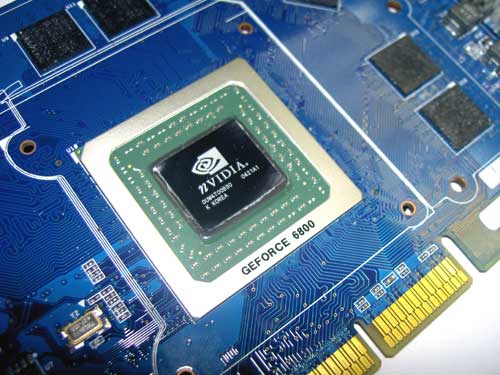

И самое основное - графический процессор GeForce 6800. Судя по маркировке, чип выполнен на 22 неделе 2004 года и имеет ревизию А1. Штатная частота GPU на этой плате составляет 350 MHz, в отличие от заявленных для GeForce 6800 non Ultra 325 MHz.

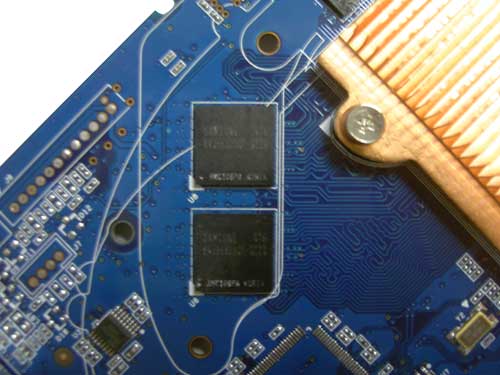

Карта оборудована 256Mb видеопамяти GDDR3(!) с шиной передачи данных 256Bit, набранными 8 микросхемами памяти Samsung с маркировкой K4J553230F-GC20, расположенными на лицевой стороне платы и выполненными в форм-факторе BGA, со временем выборки 2 ns. Это соответствует штатной частоте работы 500 MHz (1000 MHz DDR), на которой и работает память на данной плате.
Обратим отдельное внимание на два разъема дополнительного питания

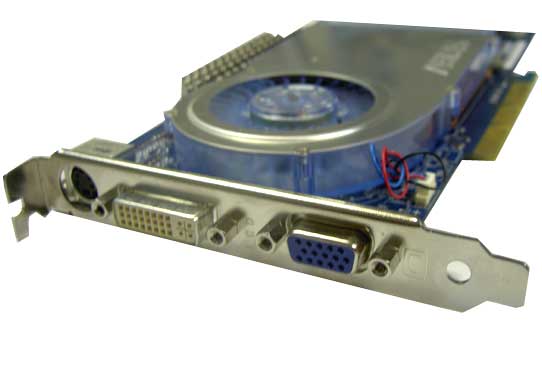

И на выходы - аналоговый, цифровой, и TV-OUT
Как вы уже знаете из нашего предыдущего материала, в котором мы уже встречались с данной платой, эксперименты по включению конвееров увенчались успехом лишь наполовину - карта заработала без артефактов только при 12х1/6vp.
