ASUS EAH4770 TOP - лучший среди равных

Стр.1 - Внешний вид. Комплектация. Особенности

В момент анонса HD 4770 компания AMD делала особый акцент на передовые технологии, использованные при производстве графического чипа RV740, что давало надежду на хороший частотный потенциал и умеренное энергопотребление новинки. В нашей лаборатории уже побывали видеокарты AMD Radeon HD 4770, причем, как Media Edition, так и Retail Edition. Основываясь на результатах испытаний, мы сделали вывод о том, что с точки зрения разгонного потенциала Media Edition заметно лучше, нежели Retail Edition, к выпуску которой приступили практически все производители, в том числе, компания ASUS. Однако компания ASUS решила не ограничиваться выпуском только стандартных видеокарт на основе Radeon HD4770. Давайте рассмотрим особенности ASUS EAH4770 TOP подробнее. Коробка выполнена из тонкого глянцевого картона, яркая цветовая гамма притягивает взгляд, не давая потенциальному покупателю пройти мимо.
Лицевая сторона упаковки, помимо названия, информирует нас об объеме и типе памяти, установленной на борту видеокарты. Декларируется поддержка HDMI, а также заявляется о совместимости с утилитой SmartDoctor. Особое внимание привлекает надпись Voltage Tweak и обещание о возможности роста производительности до 35% в сравнении с эталонным решением AMD. Выглядит заманчиво. Чуть позже мы вернемся к этому вопросу и отдельно поговорим о том, что такое Voltage Tweak в исполнении ASUS.
На обратной стороне коробки содержится детальная информация о системных требованиях, поддерживаемых технологиях, а также рабочих разрешениях видеокарты. Небольшой логотип в левой верхней части коробки приглашает владельца EAH4770 TOP зарегистрироваться на сайте vip.asus.com и стать одним из привилегированных пользователей, которые, по информации с этого сайта, обладают рядом преимуществ. Цитата: Уникальная страничка Вашего продукта
Техническая информация о продуктах: последний FAQ, новейшие BIOS и драйверы, информация о поддержке процессоров на текущих материнских платах. Ваш собственный технический почтовый ящик
Отслеживает состояние Ваших технических запросов и наших ответов. Скоро - больше эксклюзивных преимуществ для VIP-участников!
В комплектацию ASUS EAH4770 TOP входят следующие элементы:
  • переходник с DVI на VGA;
  • переходник с DVI на HDMI;
  • переходник Component-out;
  • переходник питания с Molex на PCI-Ex;
  • инструкция по быстрой установке видеокарты;
  • диски с электронной версией документации и драйверами.
Весьма симпатичная система охлаждения выполнена в космическом стиле. В центре вентилятора располагается фирменная наклейка ASUS.
Память типа GDDR5, установленная на плату, произведена компанией Qimonda. На чипах нанесена маркировка DGV51-05A1F1C-40X. Номинальная тактовая частота памяти составляет 4 ГГц DDR (реальная частота - 1 ГГц).
Разъемы для подключения устройств вывода защищены специальными пластиковыми насадками, также как и разъем PCI-Express. Дизайн печатной платы и компоновка элементов полностью повторяют эталонное решение AMD, отличия заключаются лишь в наклейке на системе охлаждения. С внешним видом видеокарты ASUS EAH4770 TOP мы познакомились, теперь давайте проверим ее в работе.

Стр.2 - Разгон. Тестирование в режиме NO AA/AF

Разгон и его особенности

Среди графических решений ASUS все чаще встречаются выдающиеся модели, обладающие рядом эксклюзивных функций. Вспомним хотя бы представителей серии ASUS MATRIX, которые отличаются от прочих аналогов не только фирменной разводкой и нестандартной системой охлаждения, но и поддаются "тонкой" настройке благодаря программно-аппаратному комплексу Hybrid Engine + iTracker. Новая серия TOP-ускорителей от ASUS пополнила ряды управляемых решений и помимо повышенных частот выделяется возможностью поднятия напряжения на графическом ядре при помощи утилиты SmartDoctor.

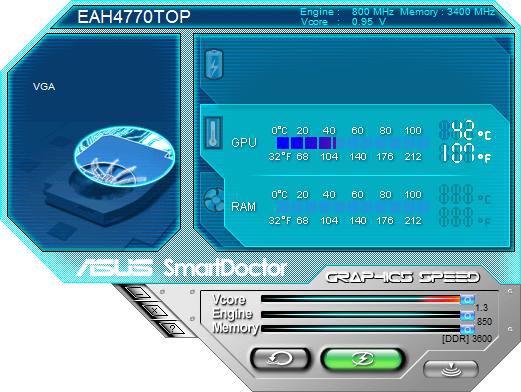

В нашем случае программа SmartDoctor позволяет поднять напряжение на ядре GPU до 1,3 В. Весьма неплохо, учитывая что номинальное напряжение (по данным того же SmartDoctor) равно 0,95 В. Запас по поднятию напряжения нареканий не вызывает, а вот доступный к изменению частотный диапазон нас немного огорчил - всего 850 МГц для ядра и 3800 МГц для памяти. Хорошо, что есть утилита RivaTuner, не имеющая таких жестких ограничений на задание частот видеокарты. Приступим к практическому разгону. Номинальная частота для ASUS EAH4770 TOP составляет 800 МГц для графического ядра и 3400 МГц DDR для памяти. Напомним, что рекомендованные AMD частоты для Radeon HD4770 составляют 750/3200 МГц для ядра и видеопамяти, соответственно. Стабильные частоты ASUS EAH4770 TOP при разгоне на номинальном напряжении составили 900/4000 МГц, что является очень неплохим результатом для Retail Edition. В аналогичных условиях Media Edition от AMD стабильно заработала на частотах 920/4000 МГц. После повышения напряжения на графическом ядре до 1,09 В, стабильные частоты работы ядра/видеопамяти составили 980/4000 МГц, при этом система охлаждения работала на максимальных оборотах. Разобравшись с разгоном, приступим к практическим испытаниям ASUS EAH4770 TOP. В качестве тестового стенда использовалась следующая конфигурация:
Центральный процессор Intel Core i7 920 @ 4.0GHz (200x20)
Система охлаждения ProModz Cooled Silence Extreme Package
Материнская плата ASUS P6T Deluxe Palm OS Edition
Оперативная память DDR3 OCZ Platinum 3x2GB @ 1600MHz @ 7-7-7-24
Блок питания IKONIK Vulcan 1200Вт
Жесткий диск Western Digital Raptor 36GB + Seagate 160Gb
Корпус IKONIK RA 10X SIM
Операционная система Windows Vista Home Basic x64 SP1
Версия драйверов для карт NVIDIA/AMD ForceWare 182.50 WHQL /Catalyst 9.4
Список тестовых пакетов и режимы тестирования:
Тестовый пакет
Режим тестирования
3DMark Vantage Perfomance, High, Extreme
CRYSIS версия 1.2.1 DX10 / VeryHigh /1280x1024, 1600x1200, 1920x1200 / noAA, noAF
FarCry 2 Benchmark DX10 / VeryHigh /1280x1024, 1600x1200, 1920x1200 / noAA, noAF
HAWX встроенный Benchmark DX9 / All High /1280x1024, 1600x1200, 1920x1200 / noAA, noAF
Call of Juarez DirectX10 Benchmark DX10 / Max Detail /1280x1024, 1600x1200, 1920x1200 / noAA, noAF
World in Conflict DX10 / все графические опции установлены вручную в режиме максимального качества /1280x1024, 1600x1200, 1920x1200 / noAA, noAF
Unique Tropics DirectX10 Benchmark DX10 / High Detail /1280x1024,1600x1200,1920x1200 / noAA, noAF
*Для видеокарт NVIDIA технология PhysX - выключена Начнем наш марафон с синтетических дисциплин. Первый тест - 3DMark Vantage.

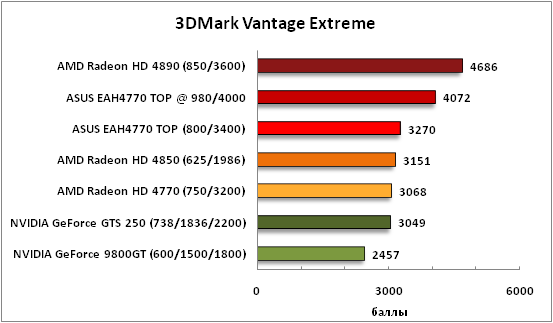

Вне зависимости от "тяжести" графического режима, 3DMark Vantage не меняет своего мнения о лидерах и аутсайдерах. Пальма первенства принадлежит AMD Radeon HD 4890 как самому дорогому и мощному одночиповому представителю лагеря AMD. ASUS EAH4770 TOP на своих номинальных частотах обходит не только обычную AMD Radeon HD4770, но и Radeon HD 4850, а разгон до частот 980/4000 МГц позволяет ASUS EAH4770 TOP еще больше укрепить свои позиции. Давайте посмотрим, что покажет нам еще один синтетический бенчмарк - Unique Tropics Demo 1.1

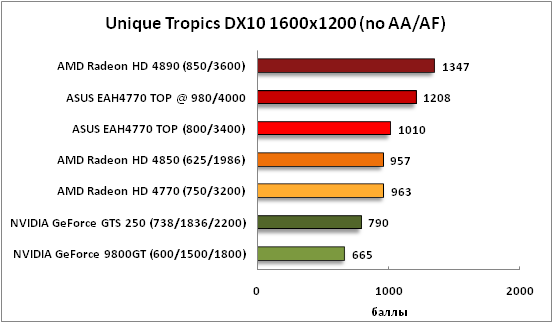

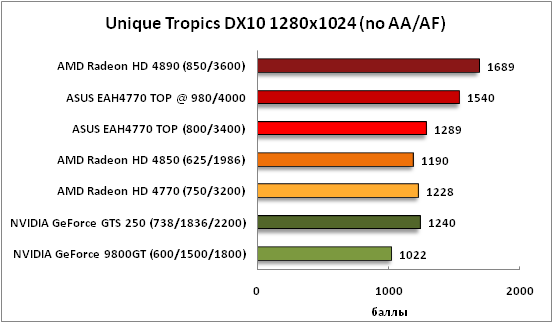

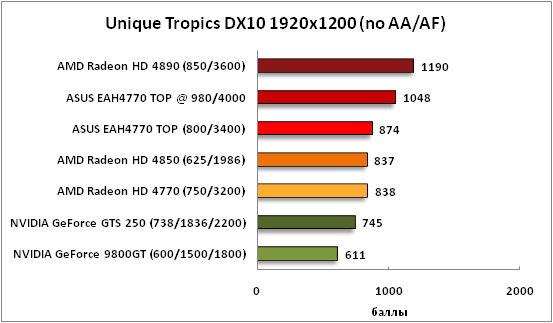

Unique Tropics вторит своему "синтетическому коллеге" 3DMark Vantage, демонстрируя нам превосходство ASUS EAH4770 TOP над всеми остальными участниками тестирования даже без разгона, за исключением, разумеется, AMD Radeon HD 4890. Оставим синтетику позади, пришло время реальных игр. Пролет над великолепным тропическим островом в Crysis покажет слабые и сильные стороны участников.

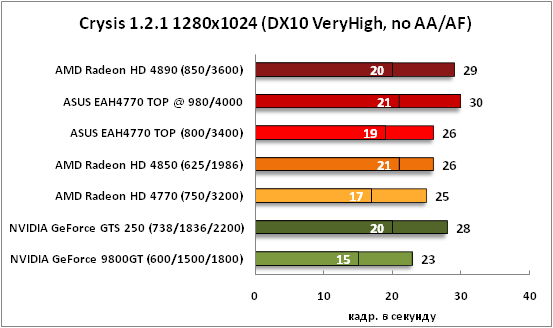

В Crysis'а иерархия результатов участниц сегодняшнего теста выглядит немного не так, как в синтетике. Во-первых, разогнанная ASUS EAH4770 TOP слегка обошла AMD Radeon HD 4890 в разрешении 1280x1024 без использования режимов улучшения качества картинки, что, безусловно, не может не радовать. Даже Без разгона результаты ASUS EAH4770 TOP выглядят достойно, обгоняя Radeon HD 4850 по величине среднего значения FPS. "Отдыхающие" в синтетике видеокарты NVIDIA вышли из тени. GeForce GTS 250 обошла всех своих конкурентов и лишь немного уступила AMD Radeon HD 4890 и разогнанной ASUS EAH4770 TOP.

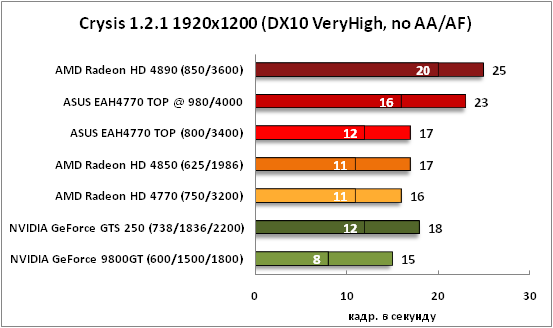

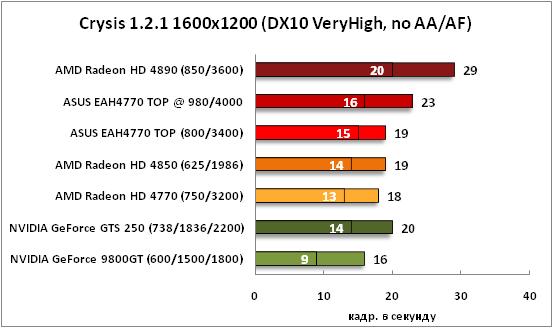

С ростом разрешения расстановка сил изменилась. AMD Radeon HD 4890 по праву занимает место на троне, за ним идет разогнанная ASUS EAH4770 TOP, третье место делят NVIDIA GeForce GTS 250 и ASUS EAH4770 TOP, работающая на штатных частотах.

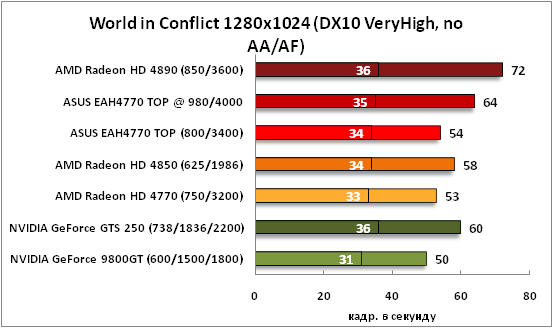

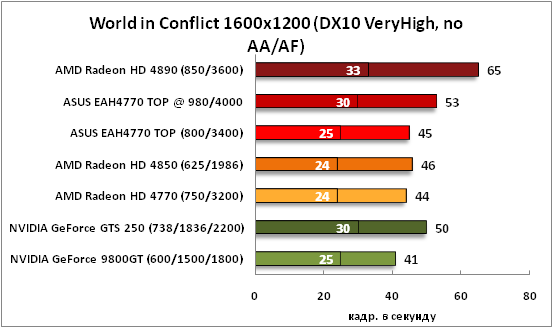

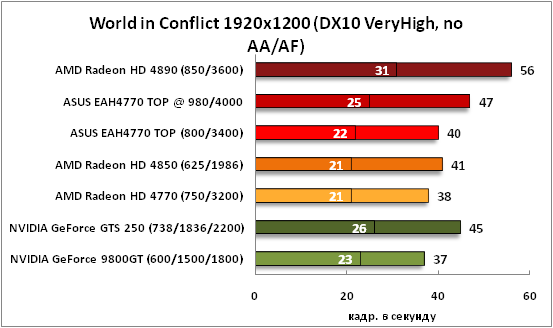

В World in Conflict первое место во всех разрешениях остается за AMD Radeon HD 4890, затем идут разогнанная ASUS EAH4770 TOP и NVIDIA GeForce GTS 250. Что касается ASUS EAH4770 TOP, работающей на номинальных частотах, то эта видеокарта выступает на равных с AMD Radeon HD 4850, слегка уступая ей в самом низком разрешении.

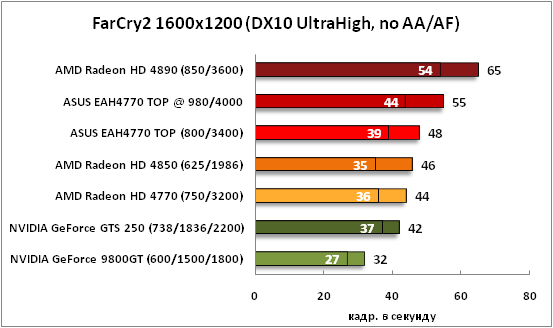

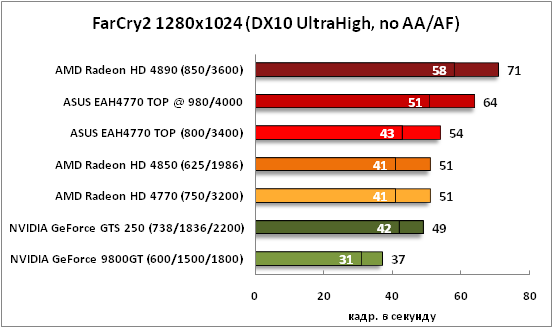

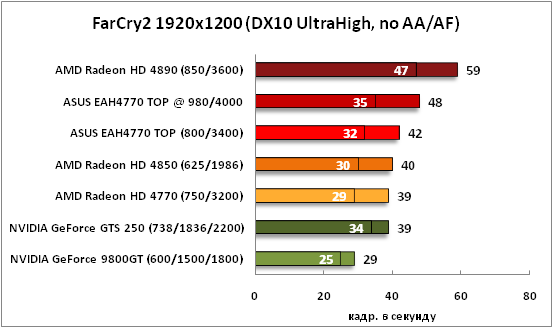

При тестировании в Far Cry 2 в лагере решений на базе GPU AMD все игроки расположились согласно порядковым номерам. В лидерах HD 4890, за ней идет разогнанная EAH4770 TOP, затем она же, но без разгона. А замыкают цепь Radeon HD 4850 и HD 4770 с небольшим перевесом первой.

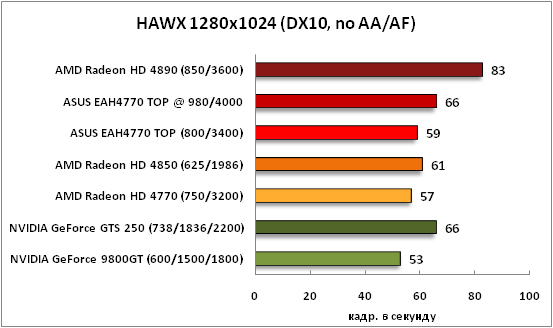

HAWX традиционно симпатизирует видеокартам NVIDIA, о чем свидетельствуют результаты GeForce GTS 250. Эта видеокарта показывает результаты на уровне разогнанной ASUS EAH4770 TOP, выше только результаты AMD Radeon HD 4890.

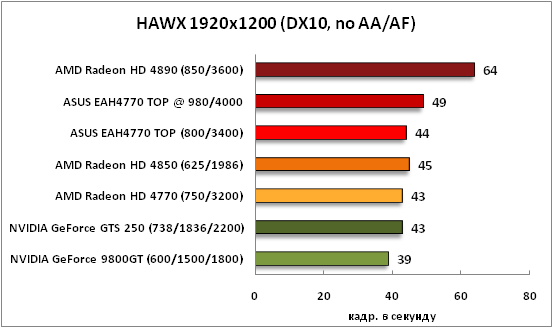

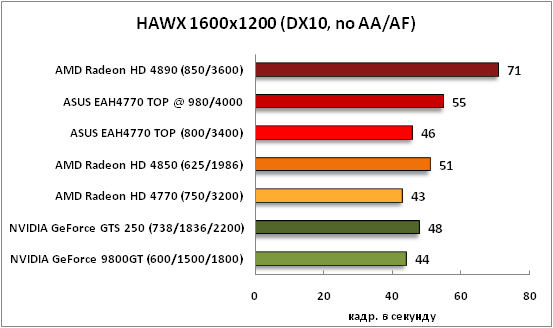

C ростом разрешения неразогнанная ASUS EAH4770 TOP слегка обходит GTS 250 от NVIDIA. AMD Radeon HD 4850 оказывается немного проворнее ASUS EAH4770 TOP и тем более обычной Radeon HD 4770.

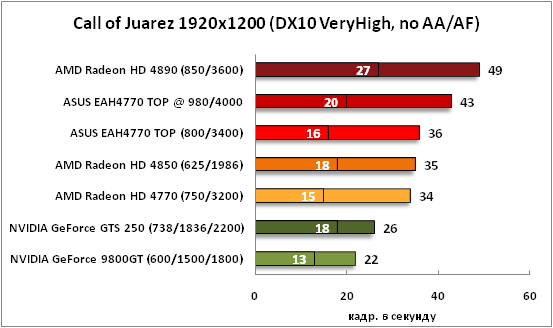

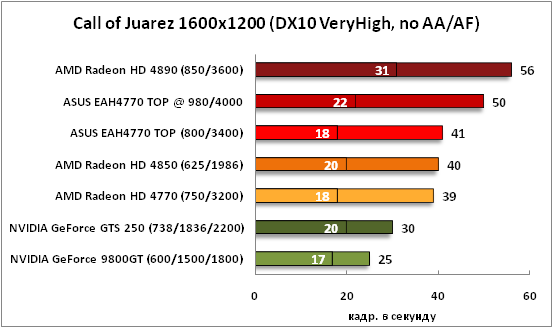

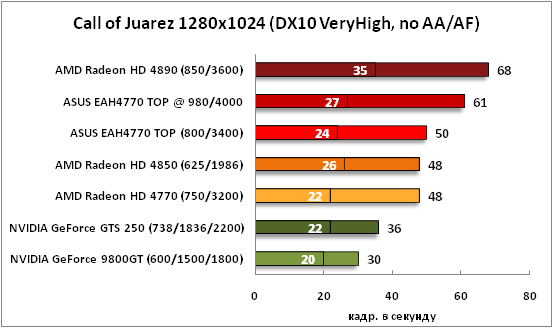

Напротив, симпатии игры Call of Juarez на стороне видеорешений от AMD. Игра очень чувствительна к мощности шейдерных блоков, поэтому неудивительно, что при максимальном разгоне ASUS EAH4770 TOP довольно близко приближается к Radeon HD4890, даже несмотря на вдвое более узкую шину памяти.

Стр.3 - Тестирование в режиме 4AA/16AF. Выводы

Для полноты картины мы также провели тестирование с включенными функциями улучшения качества картинки. Посмотрим, изменится ли расстановка сил после включения полноэкранного сглаживания и анизотропной фильтрации.
В Unique Tropics не произошло каких-либо изменений в расстановке сил, хотя абсолютные показатели производительности и снизились.
Режим максимального качества в Crysis, а также активированные функции улучшения качества картинки создают колоссальную нагрузку на подсистему памяти видеокарты, что заметно отражается на производительности наших участников. С ростом разрешения показатели минимального fps почти у всех ускорителей опустились ниже 10 FPS, и только AMD Radeon HD 4890 удержался от такого падения, что вполне естественно для ускорителя такого уровня с 1 Гб видеопамяти на борту.
В сравнении с результатами, полученными без активации AA и AF, мало что изменилось в общей расстановке сил, правда, преимущество AMD Radeon HD 4850 над ASUS EAH4770 TOP стало более осязаемым, хотя и не критичным.
"Утяжеление" режимов тестирования сильно ударило по скорости всех карт, несущих на борту 512 Мб видеопамяти, платы, оснащенные 1 Гб, держатся более уверенно, особенно в самых тяжелых режимах.
Рвение видеокарт NVIDIA улетучивается с ростом разрешения. В 1920x1200 ни GTS 250, ни 9800GT уже не выделяются особой производительностью в сравнении с видеокартами AMD, которые, кстати, показывают очень схожие результаты. Выделяются лишь результаты AMD Radeon HD 4890, который "наблюдает с высока".
Ничего особенного включение полноэкранного сглаживания и анизотропной фильтрации не принесло, расстановка сил изменений, в целом, не претерпела.

Выводы

Тестирование показало, что даже на номинальных частотах, установленных инженерами ASUS для EAH4770 TOP, эта видеокарта способна показать достойные результаты, а благодаря возможности повышения напряжения на графическом ядре при помощи фирменной утилиты SmartDoctor, ASUS EAH4770 TOP становится мощным оружием в умелых руках энтузиастов.
