2 х GeForce 9800GX2 SLI + nForce NF790i SLI от XFX: игра без компромиссов

⇣ Содержание
Теперь перейдём к наиболее интересному - видеокартам XFX GeForce 9800GX2.
Упаковка видеокарты XFX GeForce 9800GX2, так же, как и у материнской платы, не изобилует монстрами и прочей нечистью, а украшена изображением какого-то хитрого механизма. Из технических характеристик упомянута поддержка HDMI, частота ядра - 600 МГц, 1 Гб памяти и шина PCI Express x16 второго поколения.
Обратная сторона коробки содержит много информации рекламного характера. А вот важная информация о требованиях к блоку питания почему-то оказалась на днище коробки - можно и не заметить. Производитель заявляет, что для одиночной видеокарты XFX GeForce 9800GX2 требуется блок питания мощностью 630 Вт, а для двух видеокарт потребуется чуть больше - 680 Вт. Хотя нетрудно догадаться, что если вы используете качественный блок питания, то можно обойтись и меньшими мощностями. Но, как показал наш опыт, именно с блоком питания пользователя ожидает подвох, об этом чуть позже.
По всей видимости, производитель счёл, что в видеокарте самое главное - это сама видеокарта, а не её комплектация, поскольку последняя оказалась весьма скромной:
  • переходник питания для видеокарт PCI-express;
  • два переходника DVI > D-sub;
  • полная версия игры Company of Heroes;
  • вывеска на дверь "Не входить, я играю";
  • CD с драйверами;
  • руководство пользователя.
Видеокарта получилась большой и увесистой. Чёрный металлический кожух не только надёжно защищает содержимое новинки, но и придаёт солидности, делая её похожей не на комплектующее устройство для компьютера, а на автономное устройство. Стоит отметить, что из внешних интерфейсов у видеокарты есть только два DVI-порта и один порт HDMI, а "старичок" S-Video канул в лету. Жаль, ведь не у всех пользователей есть телевизоры с интерфейсом HDMI. Хвостовая часть карты с обеих сторон оснащена вентиляционными отверстиями, необходимыми для вентилятора внутри. Горячий воздух из видеокарты выходит преимущественно с торца видеокарты, поэтому надо быть готовым к тому, что в компьютере будет жарко. Почти все внутренние разъёмы закрыты заглушками и с непривычки может показаться, что их нет.
Слева у видеокарты традиционно располагается разъём SLI.
Справа расположено два разъёма питания и вход SPDIF, необходимый для передачи звука по интерфейсу HDMI. Если со звуком всё понятно, то вот с питанием нас ожидал "сюрприз". Как вы, наверное, заметили, один из разъёмов питания видеокарты 8-контактный. Подобное мы с вами уже видели в видеокартах Radeon HD2900 / HD3870 X2, но в отличие от них разъём у GeForce 9800GX2 оказался несовместим с 6-контактными разъёмами! Более того, в комплекте с видеокартой всего один переходник питания при двух разъёмах у самой карты, плюс, еще и не тот, что надо. На наше счастье, в нашей тестовой лаборатории был блок питания HIPER 880 Вт с двумя 8-контактными разъёмами питания для карт PCI Express, поэтому проблем с подключением у нас не возникло. А вот как быть тем пользователям, чьи блоки питания не располагают такими разъёмами - загадка. Давайте познакомимся с видеокартой поближе. Снимаем металлический кожух…
Нашему вниманию предстаёт "бутерброд" из двух печатных плат черного цвета, облаченных в нежное сердечко… тьфу, прикрепленных к единой системе охлаждения. Для всасывания воздуха в хвосте обеих плат сделан вырез.
Это хорошо видно с нижнего торца видеокарты, где, кстати, расположен соединяющий две платы шлейф.
На верхнем торце видеокарты расположены вентиляционные отверстия системы охлаждения. Продолжим экзекуцию.

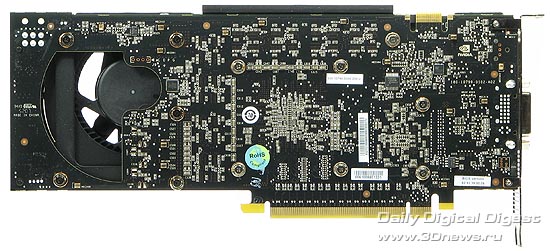

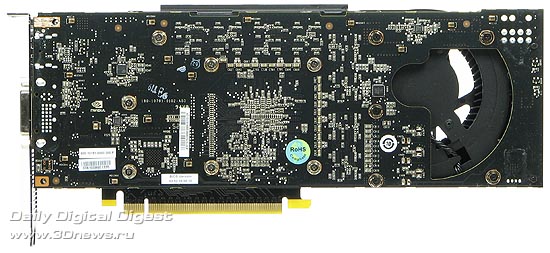

Открутив множество винтов, мы можем осмотреть две платы-половинки, ставшие основой для GeForce 9800GX2.
Каждая из двух плат содержит графический процессор G92 и 512 Мб видеопамяти, набранные из восьми чипов. Плата с разъёмом PCI Express x16 содержит фирменный чип-коммутатор, необходимый для согласования сигналов от двух графических процессоров и системной шины.
А вот тот самый соединительный шлейф, то есть шлейфы, отдельно. Заметим, что их надо подключать в определённой последовательности (или направлении - как вам угодно), иначе видеокарта не заработает. В этом мы убедились на собственном опыте.

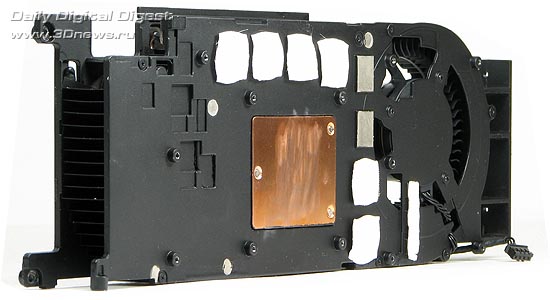

Тема "бутерброда" прослеживается во всей конструкции видеокарты. Вот и система охлаждения, как и сама видеокарта, напоминает бутерброд, с тем лишь отличием, что вместо хлеба - алюминий, а вместо масла - контактные площадки и медные вставки. Наш "бутерброд" намазан маслом с двух сторон и, как мы уже отмечали, отводит тепло при помощи обеих сторон. Разобрать радиатор, к сожалению, не получилось - просто побоялись сломать, так как добровольно "открыться" он не захотел. Зато разглядеть его строение удалось - радиатор состоит из алюминия, алюминиевых лопастей, медных тепловых трубок и медных вставок. Принцип действия прост - от медных вставок, которые контактируют с графическими чипами, распределяется тепло по всему радиатору, и делают это тепловые трубки. Середина конструкции продувается единым вентилятором, который вы можете видеть в хвосте системы охлаждения. Остальные элементы видеокарт, то есть видеокарты, охлаждаются тем же радиатором и контактируют с ним при помощи выступов.

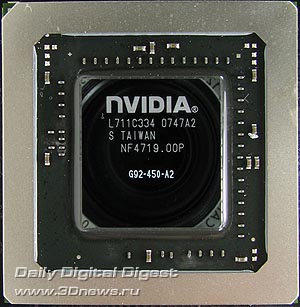

Графический процессор G92 принадлежит к типу G92-450 и имеет ревизию A2. Количество активных универсальных процессоров в чипе равно 128, то есть он ни в чем не урезан.
Чипы памяти, коих в видеокарте целых 16 штук, произведены компанией Samsung и имеют время выборки 1 нс, что соответствует эффективной частоте 2000 МГц, на которой они и работают.
