Foxconn A7GM-S на чипсете AMD 780G + тестирование Hybrid CrossFire

Стр.1 - Спецификация

Foxconn A7GM-S
Чипсет AMD 780G
Процессор Socket AM2 Phenom/Athlon64 HTT 200 МГц
Память DDR2 400/533/667/800/1066
HDD 1x UltraDMA/133(RAID)
6x SerialATA II (2xRAID)
Дополнительно Звук High Definition Audio
10 USB 2.0
Gigabit Ethernet LAN
Цена: na

В настоящее время на рынке появляется все большее количество плат на чипсете AMD 780G. Этот чипсет, как гром среди ясного неба, разом изменил расклад на рынке интегрированных платформ. Очень высокая производительность в 3D-приложениях, функциональность встроенного видеоядра в сочетании с современными характеристиками южного моста SB700 делают AMD 780G однозначным лидером в своей области. А если еще добавить дешевизну низших процессоров AMD, а также низкую стоимость плат на 780G (в районе 2000 руб.), то становится понятным, почему сейчас наблюдается такой большой интерес к продуктам на этом чипсете.

Компания Foxconn, как и остальные ведущие производители, решила поучаствовать в "дележке пирога" сегмента интегрированных плат на AMD 780G и представила модель A7GM-S. На этой же PCB компания Foxconn выпустила еще пару более упрощенных плат: A7GMX-S и A7GMX-K. Снижение стоимости достигнуто за счет сокращения количества слотов DIMM до двух и, соответственно, уменьшения размеров платы. Кроме того, на платах используется более дешевый контроллер Realtek RTL8110SC, и кроме того, модель A7GMX-K имеет 6-канальную звуковую подсистему.

Спецификация Foxconn A7GM-S


 Foxconn A7GM-S

Foxconn A7GM-S
Процессор - AMD Phenom/Athlon 64/Sempron с частотой шины 200 (и выше) МГц
- Разъем Socket AM2+
Чипсет - Северный мост 780G
- Южный мост SB700
- Связь между мостами: PCI Express x4
Системная память - Четыре 240-контактных слота для DDR-II SDRAM DIMM
- Максимальный объем памяти 16 Гб
- Возможен двухканальный доступ к памяти
- Поддерживается память типа DDR2 400/533/667/800/1066(*)
Графика - Один слот PCI Express x16 (v2.0)
- Встроенное графическое ядро Radeon HD3200
Возможности расширения - Два 32-битных PCI Bus Master-слота
- Один слот PCI Express x1
- Десять портов USB 2.0 (4 встроенных + 6 дополнительных)
- Встроенный звук High Definition Audio
- Сетевой контроллер Gigabit Ethernet
Возможности для разгона - Изменение частоты FSB от 190 до 400 МГц; изменение множителя
- Изменение напряжения на процессоре, памяти, чипсете(nb) и HT
- Утилита Foxconn One
- Утилита AMD OverDrive
Дисковая подсистема - Один канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до двух ATAPI-устройств & RAID 0, 1)
- Поддержка протокола SerialATA II (6 каналов - SB700, c поддержкой RAID 0,1, 0+1)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 8 Мбит Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
- Утилита Foxconn LiveUpdate и Logo
Разное - Один порт для FDD, один последовательный порт, порты для PS/2 мыши и клавиатуры
- IrDA
- STR (Suspend to RAM)
- SPDIF Out
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- 24-контактный разъем питания ATX (ATX-PW)
- Дополнительный 4-контактный разъем питания
Мониторинг - Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения двух вентиляторов
- Технология Foxconn Smart Fan
Размер - ATX форм-фактор, 244x244 мм (9,63" x 9,63")

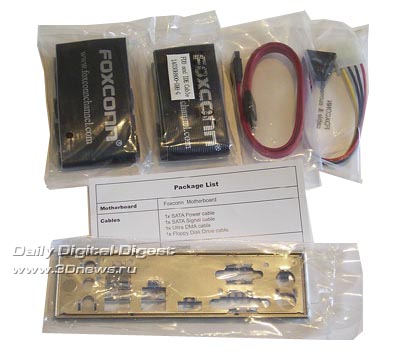

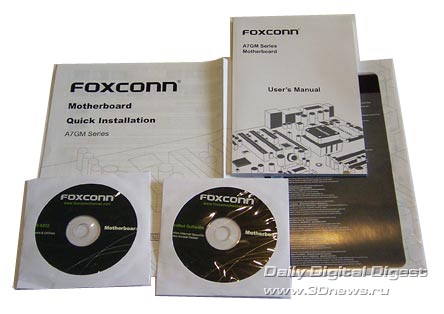

Комплектация

  • материнская плата;
  • руководство пользователя на английском языке + краткое руководство;
  • два CD-диска с ПО и драйверами;
  • один ATA-133-шлейф + FDD-шлейф;
  • один кабель SerialATA + переходник питания (один разъем);
  • заглушка на заднюю панель корпуса.

Комплектация минимальная, однако полностью соответствует требованиям к бюджетному продукту. В частности, есть PATA- и FDD-шлейфы, один кабель SATA с переходником питания, а также заглушка на заднюю стенку корпуса.

 Foxconn A7GM-S

Нам понравилось основное руководство пользователя, которое очень подробно и детально раскрывает все аспекты сборки и настройки системы. К тому же, к плате прилагается и краткое руководство.

 Foxconn A7GM-S

В заключение, отметим наличие CD-диска с драйверами и утилитами Foxconn, а также еще один диск с пакетом Norton Internet Security.

Стр.2 - Взяв плату в руки

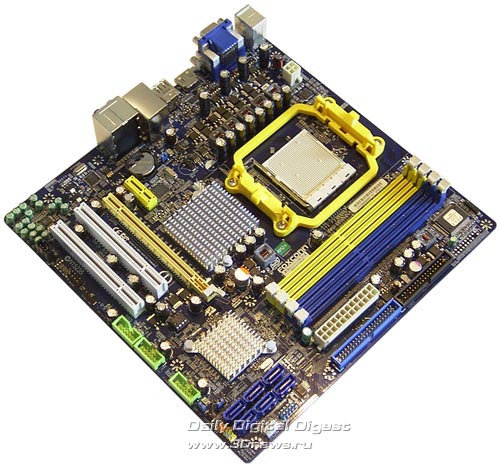

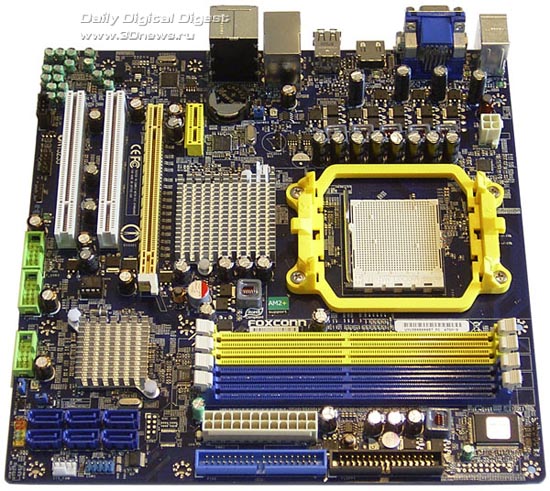

Плата Foxconn A7GM-S

Как и большинство плат на AMD 780G, Foxconn A7GM-S имеет форм-фактор MicroATX.

 Foxconn A7GM-S

Разъемы питания расположены удобно. В частности, основной 24-контакный разъем находится на нижнем краю платы и позволяет подключать "старые" БП с 20-жильным кабелем. А дополнительный 4-контакный разъем размещен на левом краю платы.

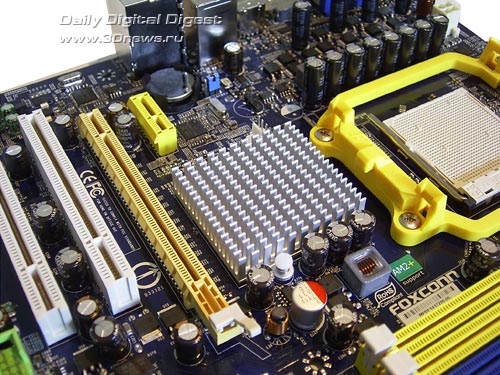

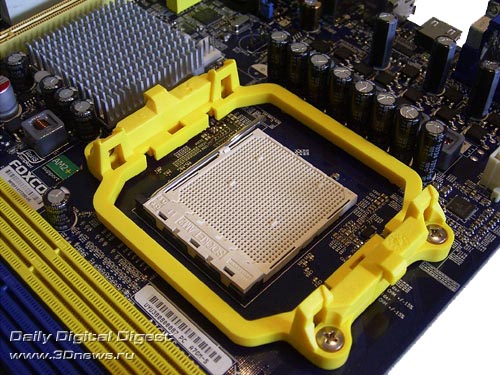

На южном и северном мостах чипсета установлены низкопрофильные радиаторы, эффективности которых вполне достаточно, учитывая малый уровень тепловыделения 780G и SB700.

 Foxconn A7GM-S

Рядом с северным мостом установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера.

 Foxconn A7GM-S

Кроме него на плате имеется еще один 4-контактный разъем SYS_FAN (около южного моста).

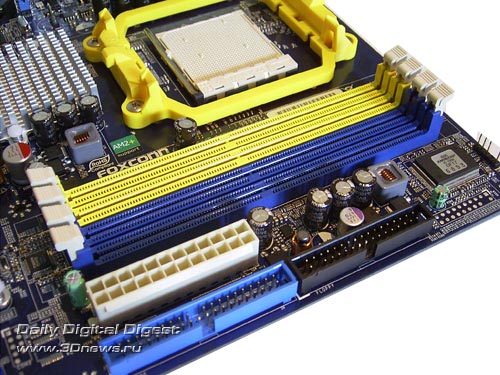

Под процессорным разъемом на плате установлено четыре слота DIMM; при этом максимальный объем памяти составляет 16 Гб (4 Гб для XP).

 Foxconn A7GM-S

Для включения двухканального режима необходимо устанавливать модули в слоты одного цвета. Стоит отметить, что материнская плата поддерживает память DDR2, а ее максимальная частота напрямую зависит от модели процессора AMD, в котором, как мы знаем, интегрирован контроллер памяти.

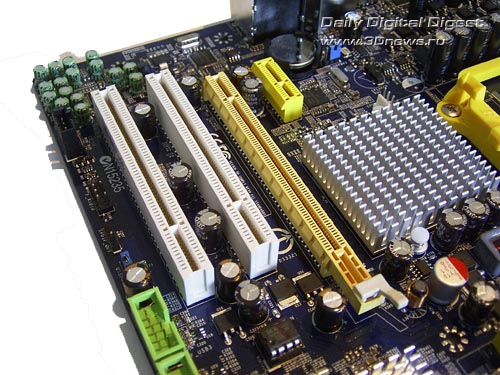

Что касается возможностей расширения, то на плате установлен один слот PCI Express х16 (с фиксатором), а также один слот PCI Express x1 и два слота PCI.

 Foxconn A7GM-S

Отметим, что на слот PCI-E x16 выделяется 16 линий шины PCI Express спецификации 2.0.

Стр.3 - Возможности расширения

Возможности расширения

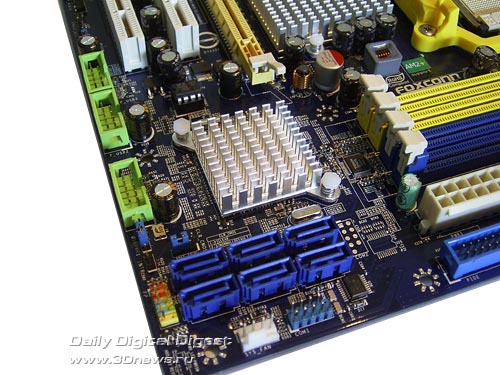

Плата Foxconn A7GM-S поддерживает шесть каналов SerialATA-II благодаря новейшему южному мосту SB700. Соответствующие разъемы окрашены в синий цвет и расположены около южного моста.

 Foxconn A7GM-S

Кроме этого, SB700 поддерживает один канал PATA, что позволяет подключить к плате Foxconn A7GM-S в общей сложности восемь жестких дисков: шесть - по протоколу SerialATA II и два - по ParallelATA.

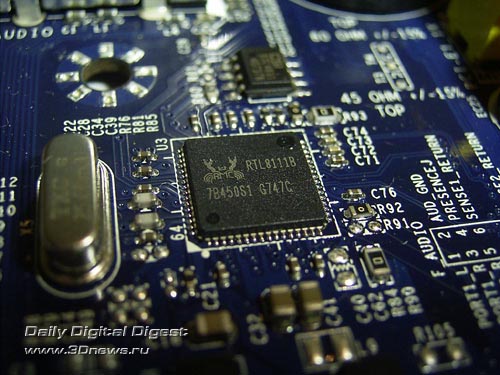

Далее - на плате установлен гигабитный сетевой контроллера RTL8111B производства компании Realtek:

 Foxconn A7GM-S

Плата поддерживает только десять портов (из двенадцати, поддерживаемых SB700) последовательной шины USB 2.0, четыре из которых расположены на задней панели, а еще шесть подключаются при помощи планок (нет в комплекте).

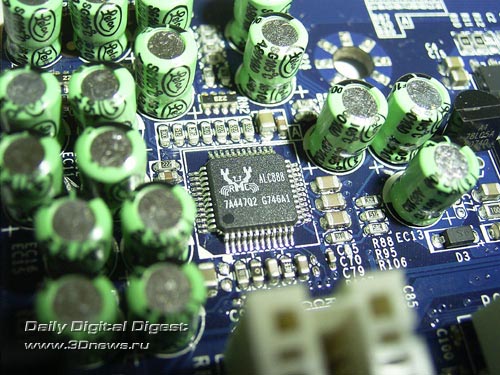

И последнее, на чем мы остановимся, - это встроенный звук High Definition Audio. В качестве кодека используется чип Realtek ALC888, который поддерживает выход на восемь каналов.

 Foxconn A7GM-S

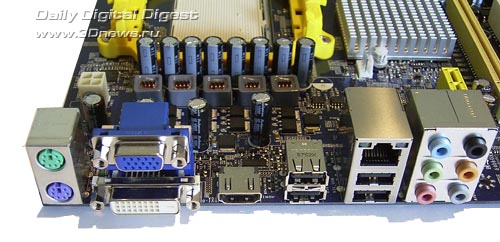

Задняя панель платы имеет следующий вид:

 Foxconn A7GM-S

На панели отсутствуют как COM-, так и LPT-порты. На их месте расположены видеовыходы встроенного графического ядра: VGA, DVI и HDMI. Впрочем, плата поддерживает один COM-порт, но при помощи планки (нет в комплекте).

Теперь поговорим о настройках BIOS.

Стр.4 - BIOS, мониторинг

BIOS

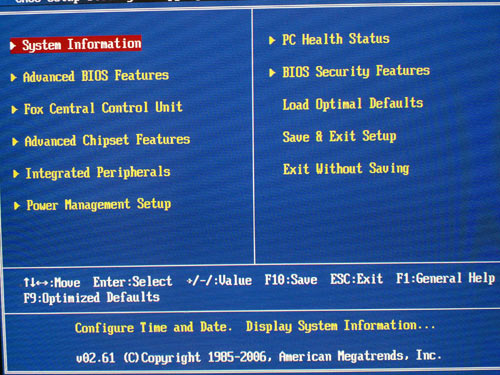

BIOS платы Foxconn A7GM-S основан на версии AMI BIOS.

 Foxconn A7GM-S

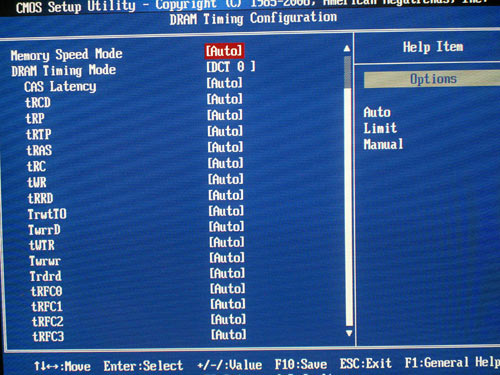

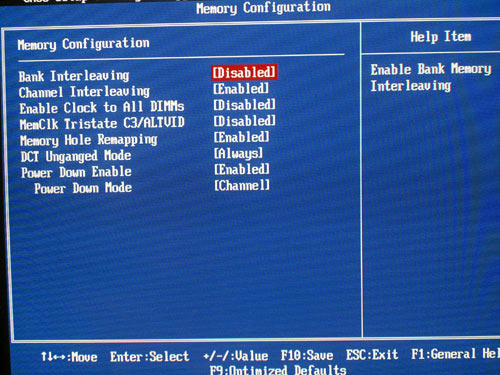

Расширенный набор настроек памяти находятся в соответствующем разделе:

 Foxconn A7GM-S
 Foxconn A7GM-S

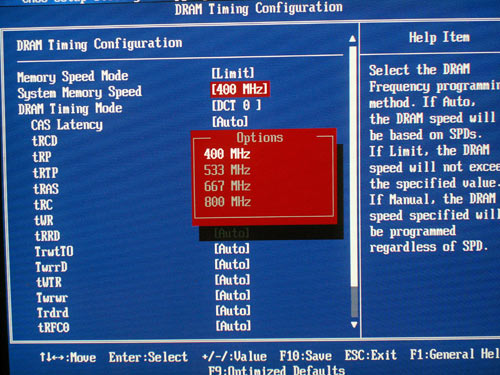

Там же находится параметр, отвечающий за выбор частоты памяти:

 Foxconn A7GM-S

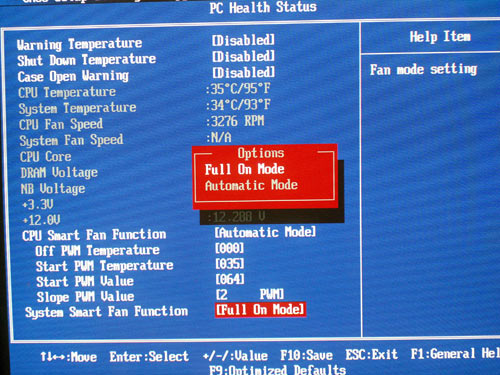

Теперь рассмотрим раздел, посвященный системному мониторингу.

 Foxconn A7GM-S

Плата отображает текущие значения температуры процессора и системы, скорости вращения двух вентиляторов. Кроме того, плата показывает текущие уровни основных напряжений.

Отметим, что и процессорный кулер, и кулер, подключенный к разъему SYS_FAN, могут изменять скорость вращения в зависимости от температуры CPU и системы с помощью функции Smart Fan.

 Foxconn A7GM-S

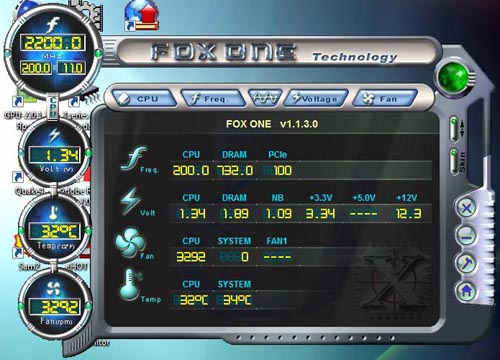

Отслеживать показания мониторинга можно и из Windows, с помощью утилиты Foxconn One:

 Foxconn A7GM-S

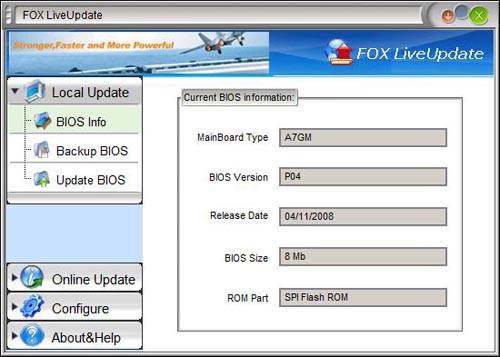

Что касается обновления прошивки, то пользователь может воспользоваться очень удобной программкой Live Update:

 Foxconn A7GM-S

Также в распоряжении пользователя есть функция Foxconn Logo, которая позволяет изменить загрузочное изображение. Сделать это можно с помощью одноименной утилиты:

 Foxconn A7GM-S

В который раз мы отмечаем, что данная программа - лучшая в своем классе. Причем новая версия стала еще удобнее: пользователю нужно только выбрать картинку, а все остальное сделает программа. Утилита Foxconn Logo берет на себя задачи изменения размера и сжатия картинки (путем понижения глубины цвета), поскольку размер BIOS весьма ограничен. Кроме этого, программа может позиционировать картинку в центре без изменения разрешения, либо растянуть ее до размеров экрана, либо увеличить ее пропорционально. Без колебаний - 5 баллов!

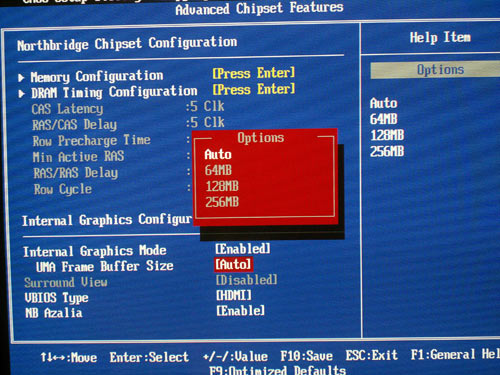

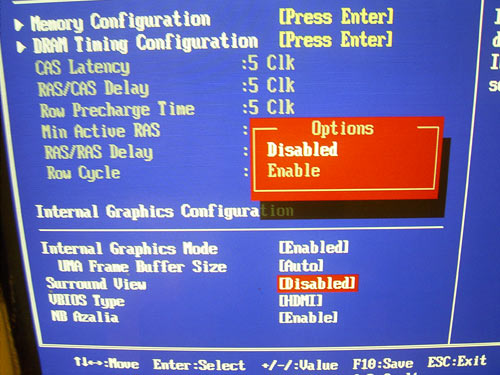

Что касается настроек встроенного видеоядра, то отметим возможность изменения объема памяти, выделяемого на нужды Radeon HD3200:

 Foxconn A7GM-S

Стр.5 - Разгон и стабильность

Разгон и стабильность

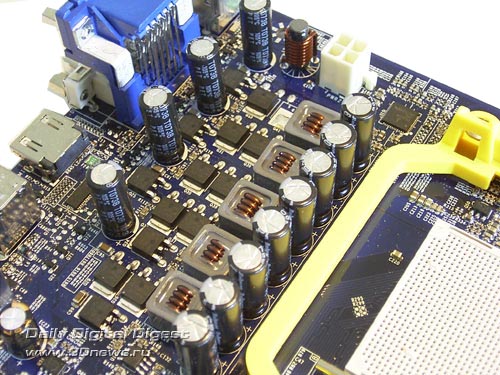

Теперь посмотрим на преобразователь питания. Он имеет 5-канальную схему, в которой установлены четыре конденсатора емкостью 1000 мкФ и восемь конденсаторов емкостью 1800 мкФ.

 Foxconn A7GM-S

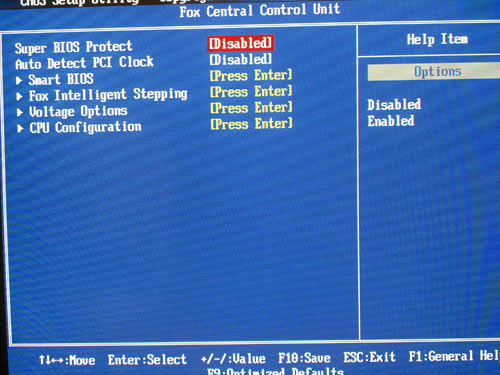

Большинство функций разгона сосредоточено в разделе "Fox Central Control Unit". Однако сгруппированы они довольно неудобно. Ситуацию усугубляет то, что при неудачных настройках система намертво зависает, и в этом случае помогает только полный сброс CMOS. А функции сохранения профиля настроек BIOS у платы нет.

 Foxconn A7GM-S

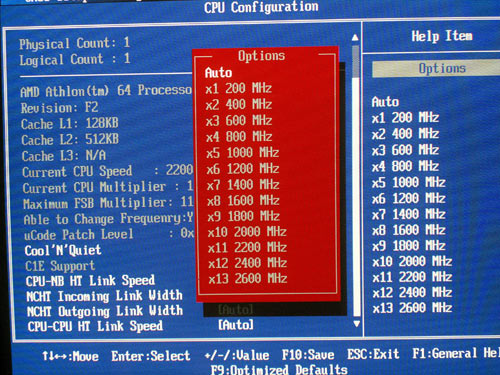

Итак, перечислим те функции, которые отвечают за разгон. Во-первых, плата Foxconn A7GM-S позволяет изменять частоту HTT в диапазоне от 190 МГц до 400 МГц с шагом 1 МГц. Также пользователь может изменить частоту шины PCI Express в диапазоне от 90 МГц до 250 МГц. Кроме этого, можно поменять множитель шины HyperTransport на участке между NB и CPU:

 Foxconn A7GM-S

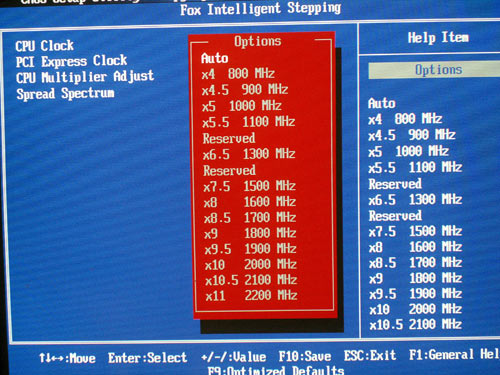

Во-вторых, можно поменять множитель процессора (который на всех процессорах AMD заблокирован в сторону повышения):

 Foxconn A7GM-S

Причем, нетрудно заметить, что плата поддерживает дробные множители.

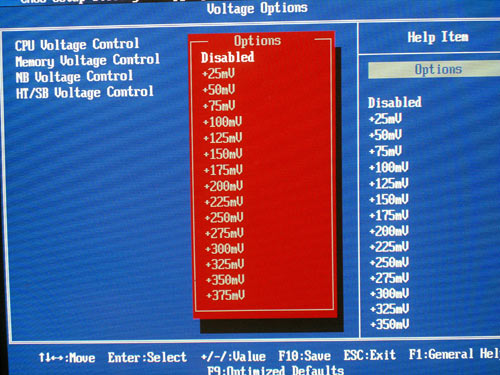

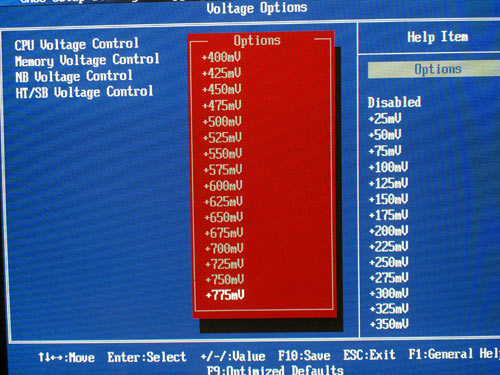

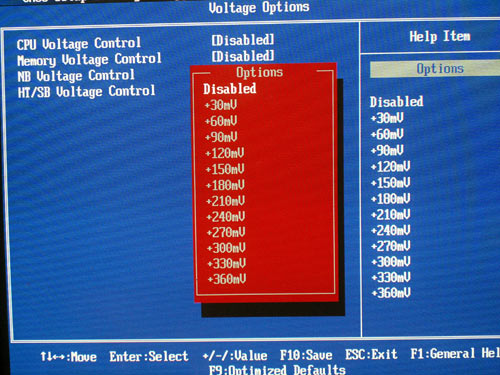

Следующая функция позволяет увеличить напряжение на процессоре (Vcore) на +0,775 В с шагом 0,025 В.

 Foxconn A7GM-S
 Foxconn A7GM-S

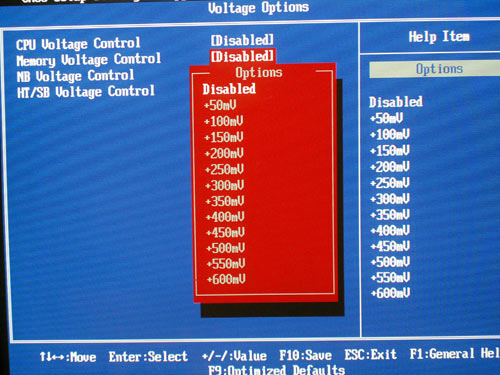

Функция "Memory Voltage Control" повышает напряжение на модулях памяти:


 Foxconn A7GM-S

Максимальное приращение Vmem равно 0,6 В, а шаг изменения = 0,05 В.

Следующая функция повышает напряжение на чипсете (а точнее, на северном мосту). Максимальное приращение Vdd равно 0,36 В, а шаг изменения = 0,03 В.

 Foxconn A7GM-S

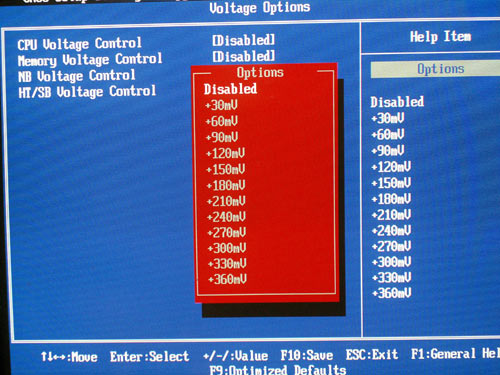

На такую же величину (с таким же шагом) пользователь может увеличить напряжение на шине HyperTransport:

 Foxconn A7GM-S

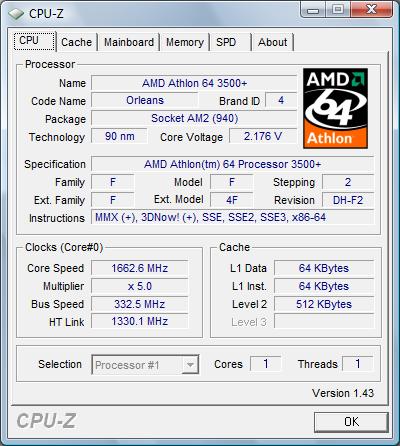

Теперь переходим разгону на практике . С процессором Athlon 64 3500+ на ядре Orleans плата показала очень хорошие результаты: стабильная работа на частоте HTT = 333 МГц.

 Foxconn A7GM-S

Что касается разгона встроенного графического ядра, то тут программисты Foxconn облегчили задачу журналистам: такой функции нет.

В заключение отметим, что разгон можно осуществлять при помощи утилиты Fox One, но данный процесс довольно неудобный, медленный и годится, разве что, для начинающих.

Стр.6 - Производительность и выводы

Производительность

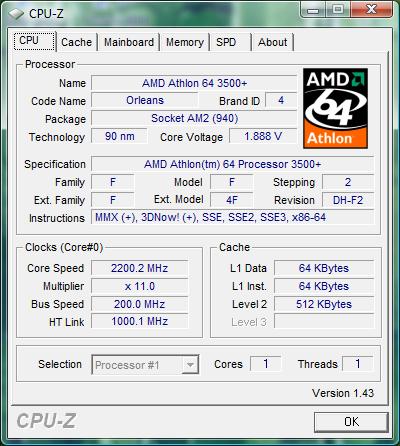

Отметим, что плата Foxconn A7GM-S устанавливает штатную частоту HTT очень точно:

 Foxconn A7GM-S

Внимательный читатель уже знаком с нашими материалами, в которых мы определили производительность чипсета AMD 780G как в Windows XP, так и в Vista. Главный вывод из этих обзоров можно сформулировать одной фразой: инженеры AMD создали очень мощное, функциональное и производительное видеоядро Radeon HD3200. Фактически, его скорость в 3D-приложениях не уступает middle-end-видеокартам двух-трехлетней давности!

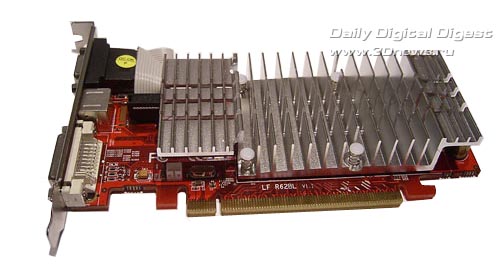

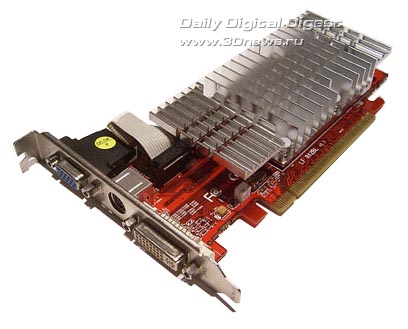

Но, чтобы впечатление о чипсете AMD 780G было полным, в этом обзоре мы проверим эффективность технологии Hybrid CrossFire, которая объединяет вычислительные ресурсы внешней видеокарты и встроенного графического ядра. Для этого мы использовали видеокарту на чипе Radeon HD 3450, которая поддерживает данную технологию.

 Foxconn A7GM-S

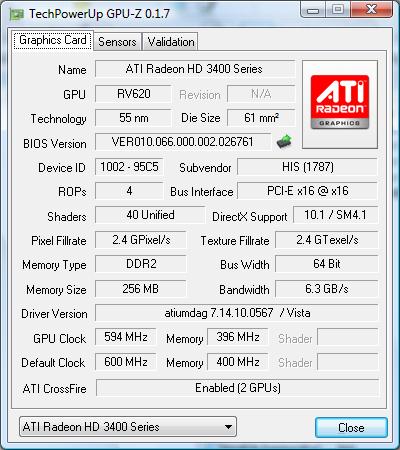

Этот чип принадлежит серии AMD Radeon HD 3400, в которую также входит чип HD 3470. Оба чипа имеют кодовое обозначение RV620, выполнены по 55 нм техпроцессу, имеют площадь ядра 61 кв. мм. (181 млн транзисторов).

 Foxconn A7GM-S

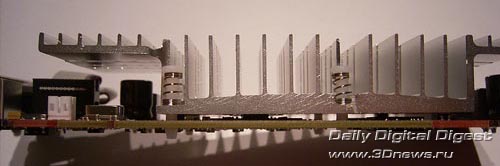

Тепловыделение чипов этого семейства находится на довольно низком уровне, что позволило разработчикам установить только пассивное охлаждение. Впрочем, PCB видеокарты имеет разведенный 2-контактный разъем для подключения вентилятора (возможно, он задействован на видеокарте с чипом HD 3470).

 Foxconn A7GM-S

Что касается функциональности, то чипы серии HD 3400 имеют 40 потоковых процессоров, четыре текстурных и четыре растровых блока. При этом частота ядра равна 600 МГц для HD3450 и 800 МГц - для HD3470. Объем графической памяти на карте может быть либо 256 Мб, либо 512 Мб. Причем, HD3450 поддерживает память GDDR2, а HD3470 - GDDR3. Впрочем, ширина шины памяти для обоих чипов одинаково узкая - 64 бита.

 Foxconn A7GM-S

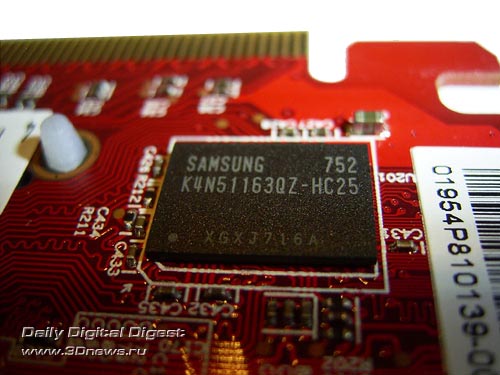

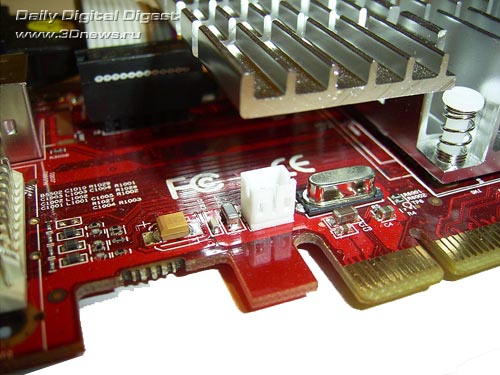

На нашей карте установлен 256 Мб памяти GDDR2 - четыре чипа производства Samsung со временем выборки 2,5 нс.

 Foxconn A7GM-S

Еще пара слов о функциональности. Чипы серии HD 3400 поддерживают шину PCI Express спецификации v2.0, DirectX 10.1, Shader Model 4.1, а также интерфейс DisplayPort.

Впрочем, на нашей карте DisplayPort (как и HDMI) отсутствует; есть только VGA-, S-Video- и DVI-разъемы:

 Foxconn A7GM-S

И все это "богатство" стоит довольно дешево: розничные цены на HD 3450 начинаются от 950 рублей!

Итак, чтобы воспользоваться технологией Hybrid CrossFire, необходимо установить видеокарту и включить в BIOS функцию SurroundView.

 Foxconn A7GM-S

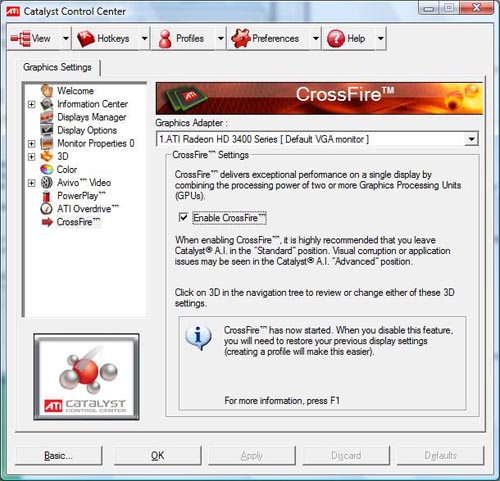

После этого в панели управления ATI появляется закладка CrossFire, в которой мы должны поставить "галку" в соответствующем пункте.

> Foxconn A7GM-S

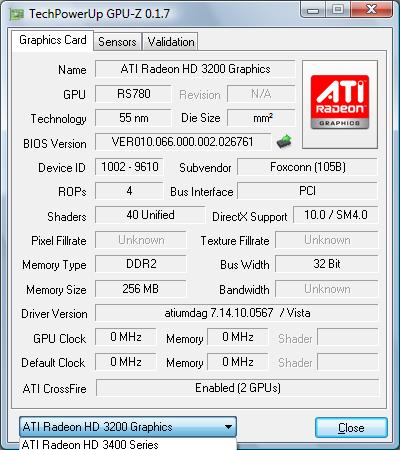

Далее система пару-тройку раз моргнет, и технология Hybrid CrossFire активирована! И при этом даже не нужно перезагружаться.

 Foxconn A7GM-S

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор AMD Athlon 64 3500+ (реальная частота 2,2 ГГц)
Кулер Gigabyte G-Power
Видеоподсистема Встроенное графическое ядро Radeon HD3200
Дискретная видеокарта Radeon HD 3450 (PCI Express v2.0)
Версия драйвера: Catalyst 8.4;
Звуковая карта -
HDD Samsung HD160JJ
Память 2x 1024 Мб GoodRAM DDR2 GP1066D264L5/2GDC
Блок питания FSP 550 Вт
OS MS Vista

Тесты.

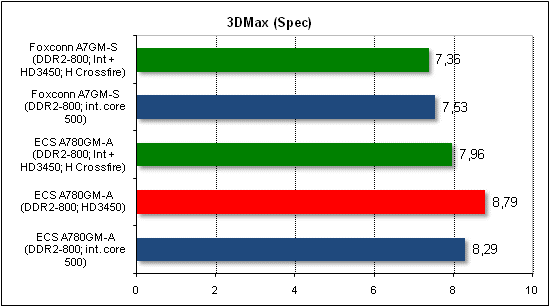

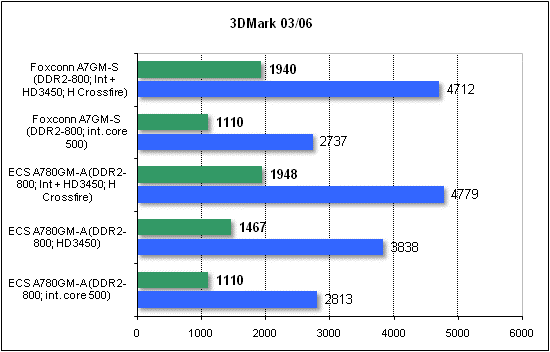

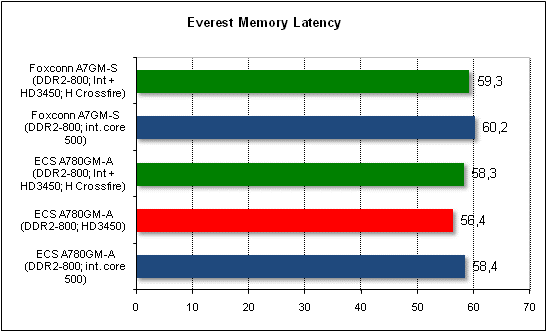

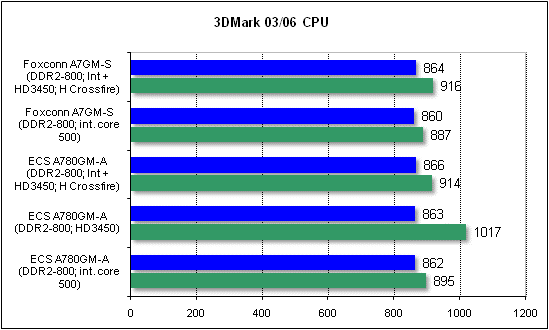

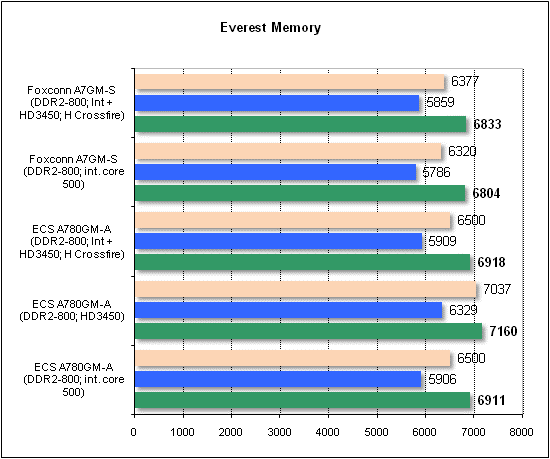

Вначале посмотрим на результаты синтетических тестов.

 Foxconn A7GM-S
 Foxconn A7GM-S
 Foxconn A7GM-S
 Foxconn A7GM-S

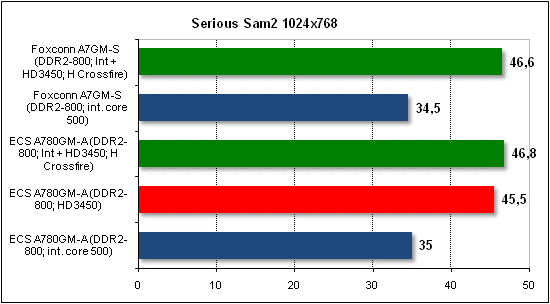

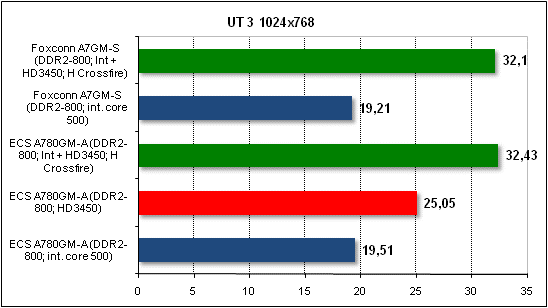

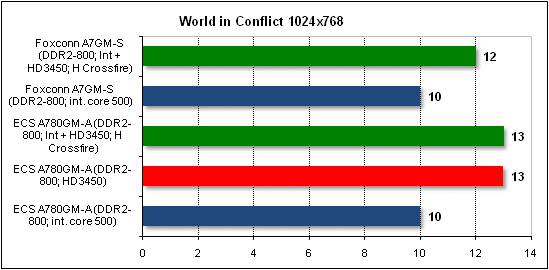

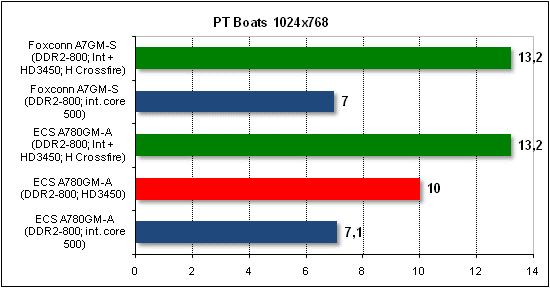

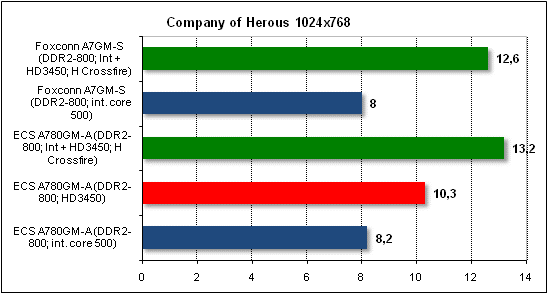

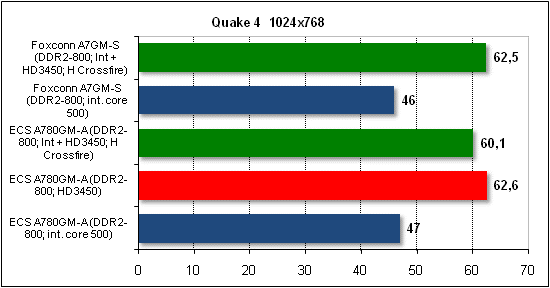

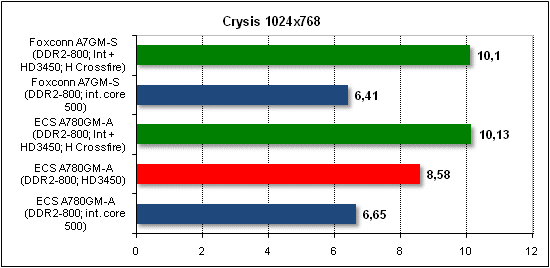

Теперь - тесты игровых программ (производительность в fps).

 Foxconn A7GM-S
 Foxconn A7GM-S
 Foxconn A7GM-S
 Foxconn A7GM-S
 Foxconn A7GM-S
 Foxconn A7GM-S
 Foxconn A7GM-S
 Foxconn A7GM-S

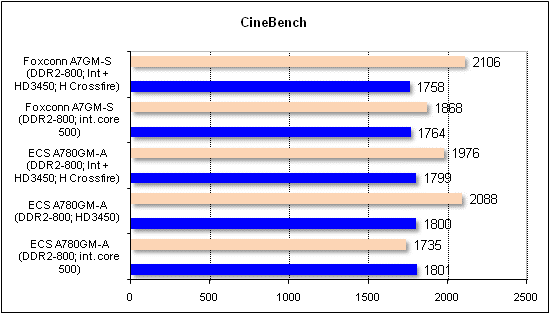

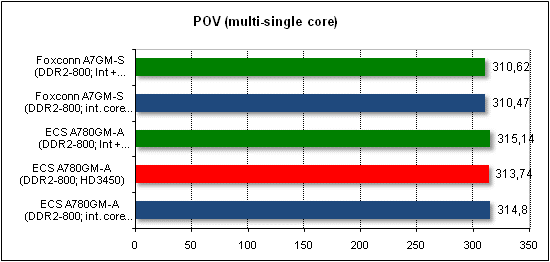

Тесты прикладного ПО.

 Foxconn A7GM-S
 Foxconn A7GM-S
 Foxconn A7GM-S

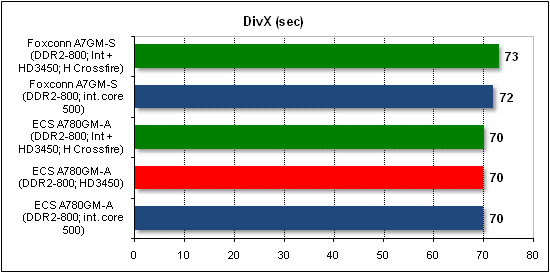

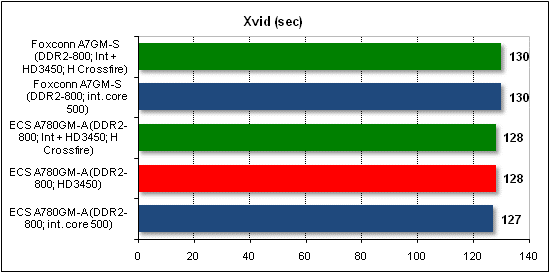

Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.

 Foxconn A7GM-S
 Foxconn A7GM-S

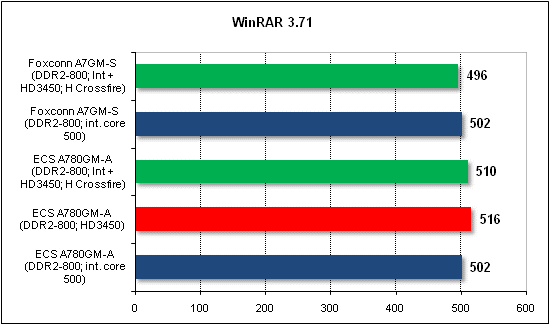

Сжатие данных (WinRAR) измерялось в Кб/сек., т.е. больше - это лучше.

 Foxconn A7GM-S

Во-первых, скажем пару слов о производительности дискретной видеокарты Radeon HD3450. По сравнению с интегрированным видеоядром Radeon HD3200 она быстрее, но разница в скорости не столь велика, чтобы говорить о каком-либо прорыве в области бюджетных видеокарт. Скорее, это производительность HD3200 является небольшой "революцией", поскольку встроенное видеоядро мы получаем "как бы бесплатно". Тут же стоит отметить, что скорость Radeon HD3450 чуть выше скорости middle-end видеокарты трехлетней давности, что говорит об очень медленном росте производительности дешевых видеокарт. Впрочем, ядро Radeon HD3200 достаточно функционально и поддерживает все современные функции и технологии. Фактически, вы можете запустить любую игру и качество картинки будет на очень высоком уровне (конечно, при этом скорость будет намного ниже комфортной).

Во-вторых, выводы по технологии Hybrid CrossFire. Да, эта технология работает и обеспечивает довольно значительный прирост (в процентном соотношении) по сравнению со скоростью встроенного видеоядра или low-end видеокарты. Проблема в том, что скорость такой системы в современных играх будет совершенно неприемлемой с точки зрения комфорта. Причем данную ситуацию не может исправить ни больший объем памяти, ни более мощный процессор. Для комфортной игры требуется видеокарта минимум middle-end класса, а с ней Hybrid CrossFire даст, в лучшем случае, 5-10% прироста производительности.

Кстати, установка более мощного процессора обеспечит прирост скорости системы Hybrid CrossFire в играх предыдущего поколения. Как мы видим из графиков, на относительно слабом процессоре Athlon 64 3500+ с частотой 2,2 ГГц пользы от Hybrid CrossFire нет в играх Quake4 и Serious Sam 2, поскольку мы "уперлись" в низкую производительность процессора.

Что касается игры World in Conflict, то отсутствие прироста скорости может объясняться тем, что текущая версия драйверов не оптимизирована для данного приложения. Впрочем, подобная проблема есть и у технологии NVIDIA SLI: любое новое 3D-приложение требует доработки драйверов для достижения прироста производительности в многоядерных конфигурациях.

Проблему усугубляет то, что мощных игровых процессоров у AMD фактически нет. Чуть более дорогие двухъядерные процессоры Athlon X2 имеют невысокую тактовую частоту и проигрывают более совершенным, с точки зрения архитектуры, процессорам Intel. Процессоры Phenom быстрее Athlon X2, но это уже совершенно другая ценовая категория.

Да и пользы от процессорной многоядерности в играх, как таковой, нет. Разработчики игр по-прежнему оптимизируют свои продукты исключительно для одноядерных систем. Итоговый вывод прост: полноценную и дешевую игровую систему на платформе AMD 780G создать нельзя, даже при использовании технологии Hybrid Crossfire. Тем не менее, отметим, что скорости интегрированного видеоядра Radeon HD3200 вполне достаточно для игры в старые добрые игрушки, которые зачастую превосходят современные поделки в плане атмосферности. И это самое главное отличие AMD 780G от всех остальных интегрированных чипсетов, в которых поддержка 3D реализована декларативно.

Последней функцией чипсета AMD 780G, которую мы не протестировали, является улучшенная технология Surround View, которая обеспечивает подключение до четырех мониторов одновременно (два - к встроенному видеоядру, и два - к внешней видеокарте). Этот вопрос мы рассмотрим в одном из следующих обзоров.

Выводы

Выводы по плате Foxconn A7GM-S. Этот продукт является достаточно качественной реализацией потенциала чипсета 780G, без каких-либо видимых недостатков. Впрочем, осталось непонятным, почему реализовано только десять портов USB 2.0 из двенадцати возможных (а фактически, SB700 поддерживает 14 портов: 12 USB 2.0 и пару USB 1.1). Вполне возможно, это издержки оптимизации PCB под несколько моделей материнских плат.

Отметим то, что плата имеет вполне приличные функции разгона, а по результатам занимает первое место среди четырех протестированных плат на AMD 780G. Однако остальные три платы поддерживали разгон встроенного видеоядра, а инженеры Foxconn почему-то не реализовали эту функцию.

Плата A7GM-S поддерживает фирменные технологии и утилиты Foxconn (Fox One, Live Update и Logo). Причем специально отметим удобство использования Live Update и Logo (последняя - лучшая в своем классе!). Осталось только дождаться появления платы в продаже и определить ее привлекательность с точки зрения розничной цены.

 Foxconn A7GM-S

Заключение

Плюсы: Минусы: Особенности платы:
