ASUS GeForce GTX 770 DirectCU II OC: экспресс-тест

⇣ Содержание

Для начала процитируем самих себя:

Процессор GK104, который служит основой трех одночиповых видеоадаптеров в линейке GeForce 600 (GeForce GTX 660 Ti, GTX 670, GTX 680), с появлением GeForce GTX 770 не был отброшен, а сместился на место второго по старшинству чипа в линейке Kepler, для которого он и был предназначен с самого начала, в то время как GK110 занимает флагманскую позицию в GTX 780. В связи с этим логично ожидать, что и GeForce GTX 760 Ti, который неизбежно появится вслед за 70-й моделью в линейке GeForce 700, также получит чип GK104.

С технической точки зрения GTX 770 представляет собой продукт всесторонней модернизации бывшего флагмана NVIDIA, GeForce GTX 680. Кристалл GK104, обнаруженный в референсном образце карты, принадлежит к новой версии и работает на более высокой тактовой частоте. В GTX 770 NVIDIA впервые применила микросхемы памяти с номинальной тактовой частотой 7 ГГц и включила в спецификации вариант адаптера с 4 Гбайт RAM. Список изменений дополнила технология динамического изменения частоты и напряжения на процессоре GPU Boost 2.0.

Наконец, референсный образец GTX 770 выполнен в едином дизайне со старшими представителями семейства Kepler — GTX 690, GTX TITAN, GTX 780. Жаль, что немногие пользователи смогут оценить усилия NVIDIA, благодаря которым GTX 770 получил такую красивую, эффективную и тихую в работе систему охлаждения, ведь конечные производители видеокарт стремятся как можно скорее наладить выпуск продуктов оригинальной конструкции. И да, в отличие от нетребовательного GeForce GTX 680, GTX 770 обладает относительно высоким TDP в 230 Вт. Что ж, такого энергопотребления и стоит ожидать от высокопроизводительной игровой видеокарты.

Вот что мы думаем по поводу модели GeForce GTX 770 в современной продуктовой линейке дискретных видеоадаптеров NVIDIA как таковой. Но обзор референсной видеокарты позади — и мы продолжаем исследовать привлекательные предложения среди плат оригинального дизайна, спроектированных конечными производителями.

#Технические характеристики, комплект поставки, цена

Несмотря на то, что в названии устройства присутствует индекс OC, заводской разгон в данном случае сводится к чисто номинальному повышению частот относительно референсных спецификаций: с 1046/1085 до 1058/1100 МГц (базовая частота и Boost Clock соответственно). Микросхемы кадрового буфера работают на стандартной частоте — 7010 МГц.

ASUS GeForce GTX 770 DirectCU II OC (GTX770-DC2OC-2GD5)NVIDIA GeForce GTX 770
Основные компоненты
GPU GK104 GK104
Число транзисторов 3 540 млн 3 540 млн
Техпроцесс, нм 28 28
Тактовая частота GPU, МГц: Base Clock / Boost Clock 1058/1110 1046/1085
Потоковые процессоры 1536 1536
Текстурные блоки 128 128
ROPs 32 32
Видеопамять: тип, объем, Мбайт GDDR5, 2048 GDDR5, 2048
Тактовая частота памяти: реальная (эффективная), МГц 1502 (7010) 1502 (7010)
Ширина шины памяти, бит 256 256
Интерфейс PCI-Express 3.0 x16 PCI-Express 3.0 x16
Вывод изображения
Интерфейсы 1 х DL DVI-I,
1 x DL DVI-D,
1 x HDMI 1.4a,
1 x DisplayPort 1.2
1 х DL DVI-I,
1 x DL DVI-D,
1 x HDMI 1.4a,
1 x DisplayPort 1.2
Макс. разрешение VGA: 2048x1536,
DVI: 2560x1600,
HDMI: 4096х2160,
DP: 4096x2160
VGA: 2048x1536,
DVI: 2560x1600,
HDMI: 4096х2160,
DP: 4096x2160
Макс. потребляемая мощность, Вт НД 230
Средняя розничная цена, руб. Нет данных НД

В скромный комплект поставки входят лишь компакт-диск с ПО, бумажная инструкция и переходник питания с двух шестиконтактных штекеров на один восьмиконтактный.

Средняя цена ASUS GeForce GTX 770 DirectCU II OC в московских интернет-магазинах составляет 14,5 тысяч рублей, а минимальная — 13,5 тысяч. Таким образом, по сравнению с остальными вариантами GTX 770, представленными в продаже, карта ASUS стоит относительно недорого.

#Конструкция

Для охлаждения видеокарты применяется кулер открытого типа системы DirectCU II, который мы уже видели на бессчетном множестве адаптеров ASUS.

ASUS GeForce GTX 770 DirectCU II OC

NVIDIA GeForce GTX 770

ASUS GeForce GTX 770 DirectCU II OC

NVIDIA GeForce GTX 770

Алюминиевый радиатор системы охлаждения пронизан тремя массивными тепловыми трубками из меди с никелевым покрытием. Трубки расплющены посередине и вдавлены в массивное основание радиатора так, что большая часть площади оголенного кристалла GPU соприкасается именно с тепловыми трубками. Потому система и носит название DirectCU II.

Алюминиевые ребра охлаждаются потоком воздуха от двух вентиляторов. Кулерам открытого типа свойствен низкий уровень шума, но видеокарта ASUS в этом отношении выделяется даже среди своих аналогов. Звук от тихоходных вентиляторов начинает прослушиваться в «миксе» всего системного блока только тогда, когда они вручную запущены на максимальных оборотах. Кстати, внутренности вентилятора защищены от пыли благодаря специальной форме ротора и статора: зазор между ними минимальный.

Вся система охлаждения покрыта массивным металлическим кожухом, а на обратной стороне платы находится пластина, придающая жесткость всей конструкции.

ASUS GeForce GTX 770 DirectCU II OC

NVIDIA GeForce GTX 770

MOSFET'ы системы питания обслуживаются отдельным небольшим радиатором, а микросхемы памяти лишены дополнительного охлаждения.

ASUS GeForce GTX 770 DirectCU II OC

NVIDIA GeForce GTX 770

Набором и расположением видеовыходов ASUS GeForce GTX 770 DirectCU II OC не отличается от референсной версии GTX 770 и большинства карт от других производителей. К услугам пользователей два порта Dual-Link DVI, полноформатные версии DisplayPort и HDMI.

ASUS GeForce GTX 770 DirectCU II OC

NVIDIA GeForce GTX 770

Плата

Карта построена на PCB оригинального дизайна, которая выгодно отличается от референсной платы. В то время как система питания адаптеров, построенных на базе образца от NVIDIA, включает лишь пять фаз для GPU и одну — для памяти, ASUS использует формулу 8+2. Питанием графического процессора управляет контроллер Digi+ ASP1212, который, как говорят, на самом деле является перемаркированным чипом CHiL 8318. На плате установлены высококачественные и долговечные полевые транзисторы, дроссели и конденсаторы под маркой Super Alloy Power.

В прорези защитной металлической пластины на оборотной стороне PCB есть контактные площадки для замера напряжений: на GPU, чипах памяти и PLL. Разъемы дополнительного питания (шести- и восьмиконтактный) снабжены светодиодными индикаторами.

Кадровый буфер набран микросхемами Samsung K4G20325FD-FC28 с номинальной тактовой частотой 7 ГГц.

ASUS GeForce GTX 770 DirectCU II OC

ASUS GeForce GTX 770 DirectCU II OC

NVIDIA GeForce GTX 770

#Методика тестирования

Конфигурация тестовых стендов
CPU Intel Core i7-3960X @ 4,6 ГГц (100x46) Intel Core i7-3970X @ 4,6 ГГц (100x46)
Материнская плата ASUS P9X79 Pro
Оперативная память DDR3 Kingston HyperX 4x2 Гбайт @ 1600 МГц, 9-9-9
ПЗУ Intel SSD 520 240 Гбайт
Блок питания IKONIK Vulcan, 1200 Вт Seasonic Platinum-1000, 1000 Вт
Охлаждение CPU Thermalright Archon
Корпус CoolerMaster Test Bench V1.0
Операционная система Windows 7 Ultimate X64 Service Pack 1
ПО для карт NVIDIA 320.49 WHQL

Для измерения мощности системы используется стенд с блоком питания IKONIK Vulcan 1200 Вт. Энергосберегающие технологии CPU во всех тестах отключены. Шина PCI-Express работает в режиме 3.0. Для активации PCI-E 3.0 на видеокартах серий GeForce 600 и 700 в системе на чипсете X79 применяется патч от NVIDIA.

Настройки NVIDIA Control Panel
Ambient Occlusion Off
Anisotropic Filtering Application-controlled
Antialiasing — Gamma correction On
Antialiasing — Mode Application-controlled
Antialiasing — Settings Application-controlled
Antialiasing — Transparency Off
CUDA — GPUs All
Maximum pre-rendered frames 3
Multi-display/mixed-GPU acceleration Multiple display performance mode
Power management mode Adaptive
Texture filtering — Anisitropic sample optimization Off
Texture filtering — Negative LOD bias Allow
Texture filtering — Quality Quality
Texture filtering — Trilinear optimization On
Threaded optimization Auto
Triple buffering Off
Vertical sync Use the 3D application settings

В настройках драйвера NVIDIA всегда в качестве процессора для вычисления PhysX выбирается CPU. В настройках AMD настройка Tesselation всегда переводится из состояния AMD Optimized в Use application settings.

Набор бенчмарков
Программа API Настройки Анизотропная фильтрация, полноэкранное сглаживание Разрешение
3DMark 2011 DirectX 11 Профиль Extreme - -
3DMark DirectX 11 Тест Fire Strike (не Extreme) - -
Unigine Heaven 2 DirectX 11 DirectX 11, макс. качество, тесселяция в режиме Extreme AF 16x, MSAA 4x 1920х1080 / 2560х1440
Crysis Warhead + Framebuffer Crysis Warhead Benchmarking Tool DirectX 10 DirectX 10, макс. качество. Демо Frost Flythrough AF 16x, MSAA 4x 1920х1080 / 2560х1440
Battlefield 3 + FRAPS DirectX 11 Макс. качество. Начало миссии Going Hunting AF 16x, MSAA 4x + FXAA 1920х1080 / 2560х1440
Batman: Arkham City. Встроенный бенчмарк DirectX 11 Макс. качество AF, MSAA 4x 1920х1080 / 2560х1440
DiRT Showdown. Встроенный бенчмарк DirectX 11 Макс. качество, Global Illumination вкл. Трасса Shibuya, 8 машин AF, AA 4х 1920х1080 / 2560х1440
Far Cry 3 + FRAPS DirectX 11 DirectX 11, макс. качество, HDAO. Начало миссии Secure the Outpost AF, MSAA 4x 1920х1080 / 2560х1440
Tomb Raider. Встроенный бенчмарк DirectX 11 Макс. качество AF 16x, SSAA 4x 1920х1080 / 2560х1440
Bioshock Infinite. Встроенный бенчмарк DirectX 11 Макс. качество. Postprocessing: normal AF 16x, FXAA 1920х1080 / 2560х1440
Crysis 3 + FRAPS DirectX 11 Макс. качество. Начало миссии Post Human AF 16x, MSAA 4x 1920х1080 / 2560х1440
Metro: Last Light. Встроенный бенчмарк DirectX 11 Макс. качество AF 16x, SSAA 4x 1920х1080 / 2560х1440

#Разгон, температура, энергопотребление

В технологии GPU Boost 2.0 факторами, ограничивающими частоту процессора в динамике, являются одновременно энергопотребление карты и температура GPU. По умолчанию целевыми значениями этих параметров являются 100% (что бы это ни значило в абсолютных показателях) и 79 °C. Видеокарта позволяет повысить их до 110% и 94 °C соответственно. Следующее, что нужно сделать для максимального разгона, — установить приоритет фактора температуры и запустить систему охлаждения на полные обороты. Кроме того, как и референсный образец GTX 770, ASUS GeForce GTX 770 DirectCU II OC допускает программный вольтмод в диапазоне 12 мВ.

Кстати, даже при настройках по умолчанию GPU Boost на этой карте действует не столь агрессивно, как на адаптере от NVIDIA: прирост частоты относительно базовой у ASUS меньше. А главное — вопреки ожиданиям, процессор хуже разогнался: всего-то до 1159 МГц. В динамике частота достигла отметки 1267 МГц.

Микросхемы памяти без проблем выдержали повышение тактовой частоты на 1 ГГц — до 8012 МГц.

Base Clock, МГцМакс. Boost Clock, МГцBase Clock, МГц (разгон)Макс. зарегистрированная Boost Clock, МГц (разгон)
NVIDIA GeForce GTX 770 1046 1176 (+130) 1190 1333 (+143)
ASUS GeForce GTX 770 DirectCU II OC 1059 1163 (+104) 1159 1267 (+108)

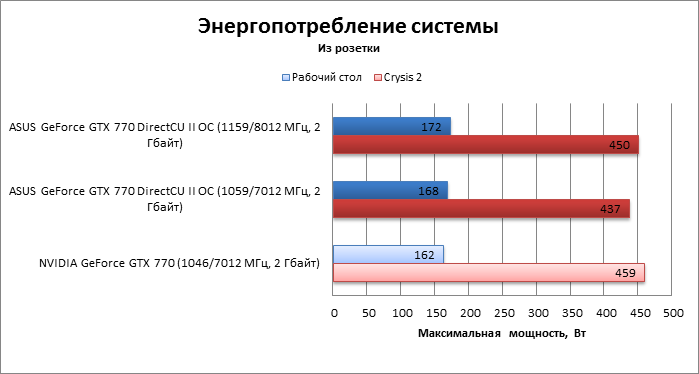

Если судить по предельному энергопотреблению, адаптер ASUS оказался более экономичным, чем референсная версия GTX 770. Возможно, это в какой-то степени является заслугой переработанной системы питания, а может, все дело в том, как работает GPU Boost. Разгон мало повлиял на результат в этом тесте, чего и следовало ожидать, ведь запас по TDP у карты — лишь 10%.

Система охлаждения DirectCU II — не только тихая, но и чрезвычайно эффективная, коль скоро температура GPU под нагрузкой на 20 °C меньше, чем в случае с референсным адаптером. А запуск вентиляторов на полной скорости целиком компенсирует повышенное тепловыделение при разгоне.

#Производительность

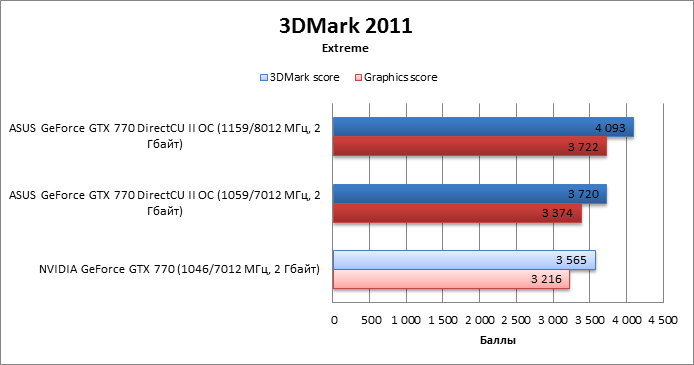

3DMark 2011 (DirectX 11)

  • Скромный заводской оверклокинг ASUS GeForce GTX 770 DirectCU II OC все же отражается на количестве баллов в 3DMark 2011, хотя эффект от разгона вручную выражен гораздо сильнее.

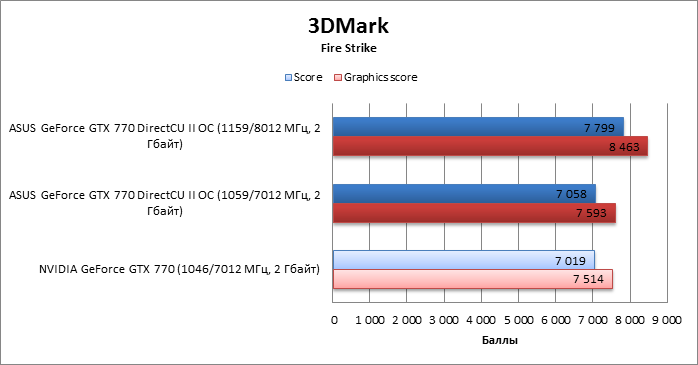

3DMark (DirectX 11)

  • Свежая версия 3DMark практически нечувствительна к заводскому разгону и одновременно более активно отзывается на дальнейшее увеличение частоты.

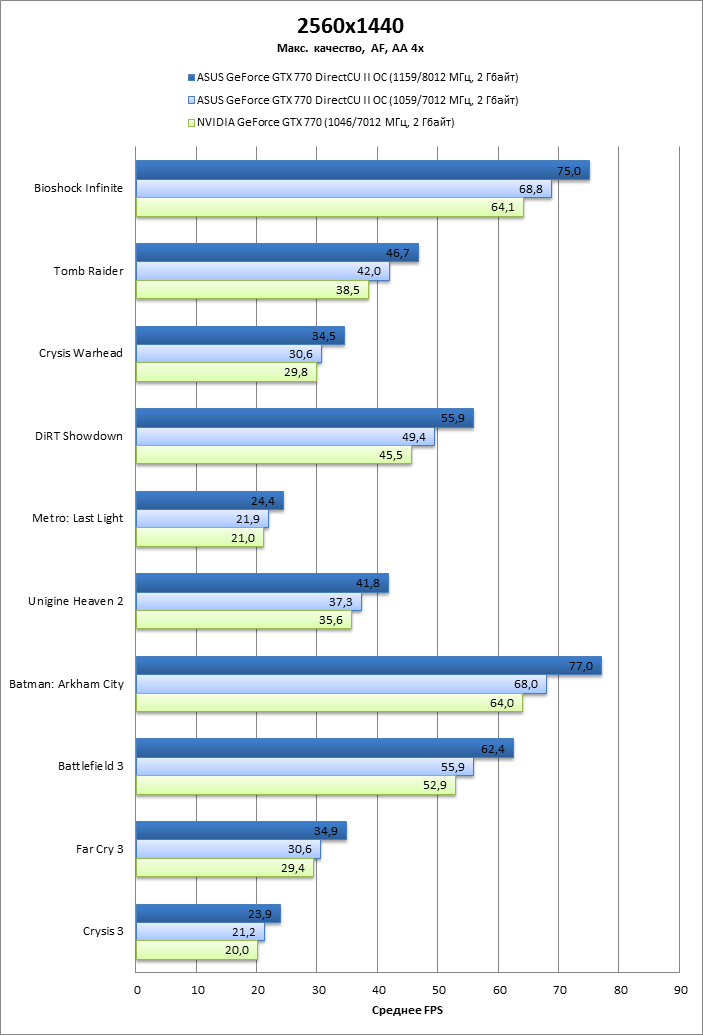

Игровые тесты + Unigine Heaven 2

Результаты игровых бенчмарков предсказуемы: разница между картой ASUS и референсным образцом GTX 770 мизерная. Но и практическая польза от разгона ASUS GeForce GTX 770 DirectCU II OC силами пользователя выглядит сомнительной.

#Выводы

У ASUS GeForce GTX 770 DirectCU II OC есть все задатки качественной оверклокерской видеокарты: усиленная система питания и эффективный — да к тому же тихий — кулер открытого типа. Но вот насколько хорошо в действительности разгонится GPU (за видеопамять можно не волноваться) — вопрос удачи. Несмотря на то, что многое роднит ASUS GeForce GTX 770 DirectCU II OC с адаптерами высшей категории (такими как, например, серия MATRIX от той же ASUS), она все же комплектуется самыми обычными кристаллами GK104, без отбора экземпляров с наибольшим оверклокерским потенциалом. А это значит, что высоких достижений никто не гарантирует. Наш тестовый экземпляр этой карточки позволил увеличить частоту GPU лишь на 100 МГц, что слабо отражается на производительности. Но кто-нибудь обязательно вытянет счастливый билет. В конце концов, цена ASUS GeForce GTX 770 DirectCU II OC весьма демократична.
