ZyXEL P-330W EE – интернет-центр

Для анонса интернет-центра компания ZyXEL прибегла к помощи провайдера "Корбина Телеком". Партнер был выбран не случайно: "Корбина Телеком" на сегодняшний день является крупнейшим интернет-провайдером Москвы, работающим по технологии Ethernet. Пользователи Корбины и конкурирующих провайдеров – и есть целевая аудитория, на которую наверняка рассчитывает российское представительство компании ZyXEL. Во многих семьях нередка такая ситуация, когда количество компьютеров превышает один, зачастую кроме компьютеров имеются и ноутбуки. Поэтому перед пользователем встает вопрос обеспечения доступа к интернету всем компьютерам семьи, при этом, не закрывая доступа к локальным ресурсам. Благодаря технологии ZyXEL Link Duo, интернет-центр P-330W может одновременно обслуживать два соединения по одной выделенной линии Ethernet — с домовой сетью и c Интернетом. Запросы к серверам локальных ресурсов автоматически направляются через нетарифицируемое соединение с домовой сетью на максимальной скорости, в то время как запросы к глобальным ресурсам направляются через PPTP/PPPoE-соединение с Интернетом.

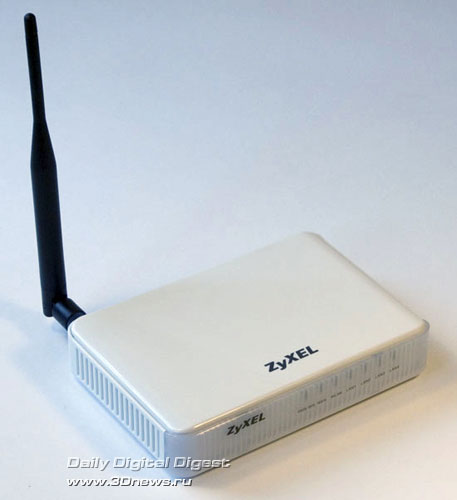

ZyXEL P-330W EE
В чем уникальность интернет-центра ZyXEL P-330W? Так ли он хорош, как его описывает производитель? Ответы на эти вопросы будут даны, по мере возможности, в данном материале.

Технические характеристики

Конструктивные особенности:

  • Четыре режима работы:
    • Интернет-центр с подключением по выделенной линии Ethernet;
    • Интернет-центр с подключением к провайдеру по Wi-Fi;
    • Беспроводная точка доступа Wi-Fi;
    • Беспроводной Ethernet-адаптер Wi-Fi.
  • 1 разъем RJ-45 «WAN» (10BASE-T/100BASE-TX) с автоопределением типа кабеля;
  • 4 разъема RJ-45 «LAN» (10BASE-T/100BASE-TX) с автоопределением типа кабеля;
  • 1 разъем RP-SMA для подключения антенны;
  • Съемная всенаправленная антенна 5 дБи;
  • 7 индикаторов состояния (PWR/SYS, WAN, WLAN, LAN1-4);
  • Кнопка возврата к заводским установкам.

WAN-интерфейс

  • Динамический адрес IP;
  • Статический адрес IP;
  • PPPoE (RFC 2516);
  • PPTP (RFC 2637);
  • L2TP (RFC 2661);
  • Авторизация PAP/CHAP/MS CHAP/MS CHAP v2;
  • MPPE 40/56/128 бит.

Сетевые функции

  • Прозрачный мост IEEE 802.1d;
  • Маршрутизация протокола IP;
  • Технология ZyXEL Link Duo — одновременный доступ в Интернет (PPTP/PPPoE) и к локальным ресурсам домовой сети;
  • Список статических маршрутов (12 записей);
  • Трансляция сетевых IP-адресов Cone NAT;
  • Предоставление доступа к собственному игровому/файловому/веб-серверу из Интернета;
  • Транзит VPN-соединений (IPSec, PPTP, L2TP);
  • Встроенный сервер DHCP для автоматической настройки сетевых устройств;
  • Регистрация доменного имени на динамический IP-адрес (Dynamic DNS);
  • Встроенный агент DNS (DNS Proxy);
  • Технология UPnP для обнаружения устройств и конфигурации сетевых параметров.

Защита сети

  • Межсетевой экран с контролем устанавливаемых соединений (SPI);
  • Защита от DoS- и DDoS-атак из Интернета;
  • Фильтрация сетевого трафика на основании MAC-адреса, IP-адреса, URL.

Беспроводная сеть

  • Беспроводная точка доступа стандарта 802.11g 54 Мбит/с, совместимая с устройствами стандарта 802.11b;
  • Беспроводной клиент стандарта 802.11g 54 Мбит/с, совместимый с устройствами стандарта 802.11b;
  • Аутентификация по протоколам IEEE 802.1x / WPA / WPA-PSK / WPA2 / WPA2-PSK;
  • Аутентификация при помощи внешнего RADIUS-сервера;
  • Список контроля доступа по MAC-адресам;
  • WEP 64/128 бит;
  • Радиус действия до 100 м в помещении, до 300 м на открытом пространстве.

Диагностика и управление

  • Программное обновление функций;
  • Быстрая настройка ZyXEL NetFriend;
  • Веб-конфигуратор;
  • Telnet;
  • Контроль доступа к функции удаленного управления.

Физические параметры

  • Размеры — 155 x 115 x 31 мм без учета антенны;
  • Масса — 220 г без адаптера питания;
  • Комплектация: интернет-центр P-330W EE, всенаправленная съемная антенна, кабель Ethernet, адаптер питания, краткое руководство пользователя, компакт-диск с программой ZyXEL NetFriend и документацией, гарантийный талон, информационный листок о службе поддержки.

Внешний вид и комплектация

ZyXEL P-330W EE
Интернет-центр (а именно так называет свой продукт компания ZyXEL) поставляется в небольшой коробке, которая обращает на себя внимание надписью "рекомендован Корбина Телеком". Комплект поставки ZyXEL P-330W EE вполне стандартен и имеет все необходимое для работы.
ZyXEL P-330W EE – коробка
ZyXEL P-330W EE – комплект поставки
Сам интернет-центр имеет небольшой корпус белого цвета, на фоне которого комплектная антенна черного цвета смотрится несколько несуразно. На передней панели, кроме названия компании-производителя присутствуют семь индикаторов: PWR/SYS, WAN, WLAN, LAN1, LAN2, LAN3 и LAN4.
ZyXEL P-330W EE – передняя панель
ZyXEL P-330W EE задняя панель
ZyXEL P-330W EE задняя панель
На задней панели расположились следующие элементы: гнездо подключения адаптера питания, четыре разъема LAN, один WAN, отверстие, исполняющее роль клавиши Reset, и разъем подключения съемной антенны.
ZyXEL P-330W EE – нижняя часть
ZyXEL P-330W EE – винты на нижней части
Нижняя сторона P-330W имеет четыре резиновых ножки и крепления для установки устройства на стену. Там же содержится краткая схема, описывающая предназначения разъемов. Разборка устройства не отняла много времени: так интернет-центр выглядит в разобранном состоянии:
ZyXEL P-330W EE – в разборе
Да, всего одна плата, которая спрятана в столь компактный корпус. Посмотрим на нее внимательнее:
ZyXEL P-330W EE – основная плата
RTL8186
RTL8305SC
EtronTech EM638165TS-7G
Macronix 29LV160C
Чип под названием RTL8186, произведенный компанией Realtek, содержит несколько элементов: 32-битный RISC процессор, работающий на частоте 180 МГц, WLAN-контроллер, Ethernet-контроллер, контроллер памяти и другие вспомогательные элементы – и это все при размерах 17 х 17 мм. Также на плате присутствует 5-портовый коммутатор RTL8305SC, 16 Мб памяти SDRAM (2 микросхемы EtronTech EM638165TS-7G), 2 Мб флэш-памяти Macronix 29LV160C.
