Обзор корпусов Chieftec: AL03BK и MX01SLD-U

⇣ Содержание
Авторы: Шубский Павел, Иванков Вадим


Мы вновь возвращаемся к теме корпусов и охлаждения - настала пора обратить взор не только на бюджетную нишу, в которой пребывают корпуса от iCute и ProSource, но и на более дорогую продукцию.

Начнем этот обзор с небольшого рассуждения на тему: "Что для вас является основным параметром выбора корпуса для персонального компьютера?". Уверен, что в качестве ответа на вопрос большинство российских пользователей использовали бы термин "внешний вид" или "дизайн", что, по сути, является одним и тем же.

И только 20-25 процентов опрошенных сказали бы, что для них важно "внутреннее строение корпуса" или его "внутреннее охлаждение", последний фактор является одним из важнейших для оверклокеров - любителей "повышенной производительности при меньших затратах". Последнее время, на рынке появляется большое количество мелких (и не очень) производителей корпусов, периферии, которые пытаются "подтянуть" свою продукцию до уровня известных брендов, при этом оставляя производство на все том же финансовом уровне.

Известные же производители (ThermalTake, Cooler Master) пополняют свои модельные ряды новыми продуктами, при этом стоимость их становится еще выше, и, соответственно, уменьшается возможность среднестатистического российского пользователя приобрести такой корпус в личное пользование.

Проще говоря, с каждым годом гиганты корпусостроения дают понять нам, что их продукция предназначена не для всех. А нам, в свою очередь, приходится довольствоваться дешевыми, китайскими, не сильно качественными экземплярами "дизайнерского искусства". Не слишком приятная картина, не правда ли?...

Но, все же, если поподробнее приглядеться, то продукция такой довольно известной компании как Chieftec находится в ценовой категории "до 100 условных единиц или чуть выше" (прим. ред.: стоимость указана за корпус без блока питания), и при этом сочетает в себе как неплохой внешний вид, так и изумительное качество исполнения, совершенствующееся с каждым годом! Итак, на наш взгляд, именно компания Chieftec, как никто другой, своей продукцией доказывает то, что даже "средний класс" населения может позволить себе качественное оборудование без лишних затрат.

Как известно, есть три ценовых группы:

  1. до $60 - здесь находятся модели iCute, ProSource и многие другие, менее известные производители.
  2. $60-$150 - это золотая середина. Здесь находятся наиболее приемлемые по соотношению цена / производительность корпуса - InWin, Chieftec, GMC и некоторые другие компании.
  3. $150 и выше - здесь расположилась элита корпусостроения! Продукция для самых обеспеченных покупателей. Это, конечно же, Cooler Master, Thermaltake, Zalman…

Сегодня мы рассмотрим два корпуса от Chieftec, цена, на продукцию которой никогда не превышает 140 долларов. Немного фактов из истории. Компания Chieftec была образована в 1990 году и занимается разработкой исключительно компьютерных корпусов. Производство идет на собственных мощностях компании - двух фабриках, расположенных в Китае. Никакие комплектующие не закупаются от сторонних производителей - это сделано во имя тотального контроля над качеством выпускаемой продукции. Помимо розничной продажи ведется ещё и работа с ОЕМ-поставщиками.

От себя можно сказать, что корпуса получаются действительно очень и очень неплохие! Что их выделяет из числа остальных - интересный дизайн и продуманность до мелочей. В каждой новой серии имеют место быть улучшения и попытки найти идеальное решение проблемы. Вопросам охлаждения уделяется также не мало времени. Немаловажным фактором является ещё и то, что цена не превышает адекватного предела для предоставляемого качества - можно купить отличный корпус до $100.

Помимо вышеперечисленных достоинств можно упомянуть ещё и то, что компания поставляет очень широкий спектр моделей с разным дизайном для дома и офиса. Естественно, "домашние" серии отличаются наиболее симпатичным и стильным дизайном. Примечательно ещё и то, что практически все корпуса Chieftec могут комплектоваться опциональным окном на боковой стенке. По специальному заказу, вы также можете получить нестандартный цвет оформления передней панели, то есть, развернуть фантазию есть где. Лучше моих слов о качестве корпусов компании скажет тот факт, что Thermaltake закупала корпуса серии DX для "превращения" в сверхдорогие Xaser серии II.

Давайте перейдем к детальному осмотру расхваленной моими же руками продукции.

Chieftec MX01SLD-U


Для начала, расшифруем маркировку - первые две буквы означают серию. В нашем случае - это Matrix. Помимо "матрицы" есть ещё DX - Dragon. Конкретно эти две серии отличаются исключительно дизайном передней панели, а скорее её декоративных вставок. Также, доступна серия BX - это более новая серия корпусов, а значит, в них применены наиболее современные технологии, но и цена поднимается выше предела в 100 долларов. Первые две серии на этот момент уже несколько устарели, но не теряют актуальности. Далее, "01" такими цифрами обозначают принадлежность к определенному поколению - в нашем случае, это первое поколение. Далее, "SLD-U" в контексте тестируемой серии - это цвет.

Первая мысль, возникающая при первом взгляде на корпус с закрытой крышкой - непреступная крепость, огромной стальной зверь, ничем не выдающий своего истинного назначения. По меркам сегодняшних стандартных моделей "коробок", MX01SLD-U выглядит исполином. Нет, он, конечно, не больше, чем вполне обычный Big Tower для серверов начального уровня, но в сравнении с корпусами тех же iCute, или ProSource он выглядит большим. Посмотрим на спецификации:

  • Размер: 470 (длина) * 530 (высота) * 200 (ширина) миллиметров
  • Материал: сталь
  • Материал передней крышки: пластик
  • 4 отсека 5,25"
  • 2 внешних отсека 3,5"
  • 4 внутренних отсека 3,5"
  • 7 выходных отверстий для слотов PCI/AGP
  • 5 мест для посадки вентиляторов 80х80 (два сзади, два спереди и один на боковой стенке)
  • Положение блока питания - горизонтальное
  • Вес нетто: 14 кг

Считаю необходимым прокомментировать некоторые пункты. Как видите, размеры корпуса действительно внушающие! Особенно сильно выделяется высота в 53 сантиметра. Материал корпуса заслуживает пристального внимания. Когда ты осматриваешь бюджетные корпус, на многое закрываешь глаза, не замечаешь многие не самые удачные ракурсы. Мол, "ну и ладно, зато цена красивая!". Когда же осматриваешь достойнейших из достойных, внимание следует обращать на ВСЁ - критерии будут более строгими и то, на что не обращал внимание в менее дорогом корпусе, должно вызывать реакцию.

Положительную, или отрицательную - полностью зависит от осматриваемой модели. Кстати, по спецификациям, разработанным давным-давно, толщина стенок корпуса не должна быть менее 1 миллиметра - это минимально приемлемая величина для того, чтобы корпус не пропускал излучение. Лучевой фактор не единственный - важно понимать, что тонкие стенки будут больше вибрировать, а, значит, увеличится "шумовое загрязнение" окружающего пространства. В общем, мы углубляемся в не самую приятную штуку, под общим названием "уход от темы".

Так вот, толщина стенок MX01SLD-U составляет 1,3 миллиметра! К слову, это сделало стенки такими же неподъемными, как и сам корпус.:)


Далее, 4 отсека для 5,25"-приводов, это уже не стандартная величина - обычно их три. Большее количество говорит о более просторном корпусе. 4 внутренних отсека 3,5" нам ещё предстоит поругать в пункте "корпус внутри", так что не будем забегать вперед. Ну, и количество мест для посадки вентиляторов говорит о продуманности воздушного потока.

В комплекте с корпусом шли: набор винтиков и позолоченных креплений для материнской платы, рельсы для приводов CD-ROM, 4 вентилятора 80х80, установленные на свои места, а также, 4 ключа для запирающих механизмов.

Внешний вид

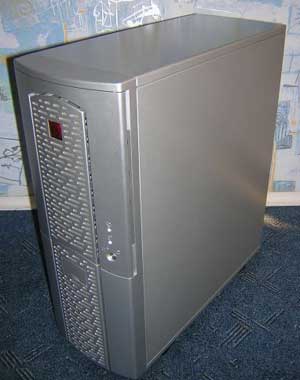

Наш вариант корпуса был покрашен в серебристый цвет ("серый металлик"), хотя доступны модификации с более светлыми и темными тонами. На мой взгляд, серебристый металлик наиболее четко передает веяния моды нашего времени - напористый, резкий, сверкающий. Цвет корпуса может натолкнуть некоторых индивидуумов на мысль о том, что корпус алюминиевый, но это не так! Как я и писал выше - корпус полностью выполнен из стали. Хотя нет, не полностью - округлая накладка на переднюю панель пластиковая.

MX01SLD-U относится к серии моделей с крышками, прикрывающими все кнопки управления питанием и приводы 5,25" / 3,5". У данного решения есть и плюсы и минусы. Так, например, крышка может повредить ваш CD/DVD-ROM - если она будет закрыта, а привод решит выдвинуть каретку (согласитесь, такое бывает довольно часто), но не сможет - несколько раз, и подшипник износится, а привод придется заменить. Здесь все, конечно, несколько утрировано, но суть вы поняли. Плюс, из субъективных минусов - вам каждый раз придется открывать / закрывать крышку при желании получить доступ к любым функциям компьютера, скрывающимся под ней. Ещё один негативный вариант, но касаемо крышки нашего корпуса в частности - она сама и её шарниры пластиковые. Если вы случайно их сломаете (мало ли что случается) корпус потеряет добрую половину эстетических свойств и станет "просто корпусом", а не "железной крепостью".

Плюсы крышки также весьма существенны - они могут уберегать "жизненно опасные" кнопки от несанкционированного нажатия ребенком, пробегающим мимо. Ругать любимое чадо, после того, как оно случайно нажмет на Reset бесполезно - несохраненная работа будет утеряна. Вы можете при желании вообще закрыть отсек на ключ! Система безопасности, не иначе…

Помимо этих неоспоримых плюсов, ваши приводы защищены от проникновения пыли в больших количествах. И ещё одой немаловажной особенностью является эстетическое наслаждение. Все-таки, крышка вносит изысканность в скучный офисный облик.

Матрица: Перезагрузка…

Вы желаете узнать, почему же серия носит имя Matrix? Хм… я бы тоже хотел… Смею предположить, что декоративные вырезы, которыми украшена передняя панель, напоминают упорядоченную последовательность чисел - матрицу. Или же, они напоминают текущие вниз зеленые символы из одноименного фильма.

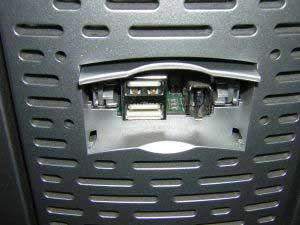

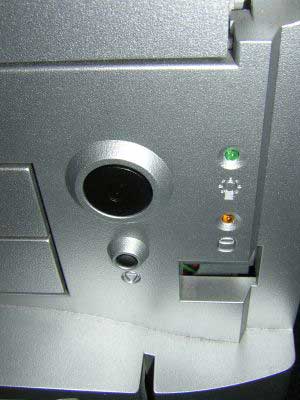

Вообще, передняя панель в закрытом состоянии напоминает башню. В середине этой башни есть ещё одна башня - встроенная. Она-то и усеяна овальными вырезами, расположенными в шахматном порядке. В левом нижнем углу крышки расположено отверстие запирающего механизма, а чуть выше, мы видим выведенные индикаторы питания. Естественно, в закрытом состоянии их не видно и поэтому дизайнеры проделали отверстия в крышке. Индикаторы видны благодаря использованию светопроводящего стекла и сверхъярких диодов. Чуть ниже крышки расположился блок с выведенными портами: 2x USB, 1x IEEE1394 - они прикрыты заслонкой, которая отъезжает вверх.

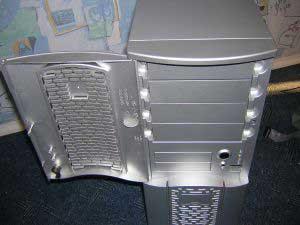

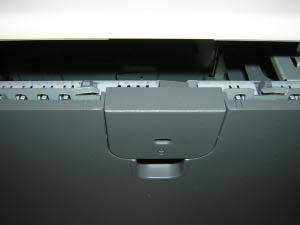

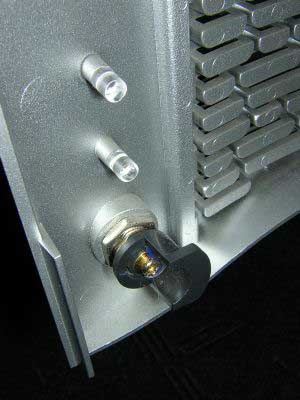

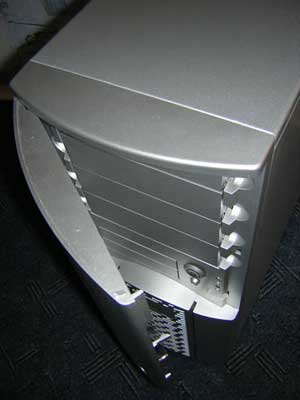

Открывая крышку, замечаем, что она фиксируется в закрытом состоянии за счет хлипкой пластиковой клипсы, которая просто-напросто входит в заготовленное отверстие и самоблокируется благодаря специфической конструкции. Под крышкой обнаруживается опрятная поверхность - 4 заглушки отсеков 5,25" и выемки для каждой из них справа и слева. Это не просто декорация - во-первых, это сделано для того, чтобы можно было извлечь заглушку не открывая корпус, во-вторых, потом расскажу зачем :) - оставайтесь с нами.

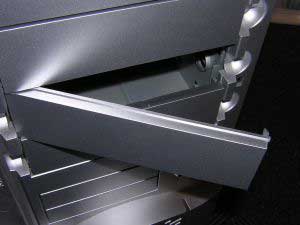

Заглушки отсеков 3,5" так просто не вытащить - придется вскрывать корпус в любом случае. Чуть правее мы видим кнопки управления питанием - они выполнены в форме "вулканов" (возвышение, а в жерле кнопка). Power имеет большой диаметр и плавно вдавливается, а вот Reset снова мал. С одной стороны, понятно стремление разработчиков уберечь нас от случайных нажатий, но, на мой взгляд, это не лучший способ. Давить на Reset все ещё приходится с помощью шариковой ручки, валяющейся на столе. Ещё правее расположены индикаторы - пресловутые сверхъяркие диоды. В самом правом нижнем углу находится отверстие непонятного предназначения. Спешу вас успокоить - это не ошибка механика Васи, который просто немного промахнулся своей дрелью, а вторая часть замыкающего механизма - то место, куда водит замок для фиксации.

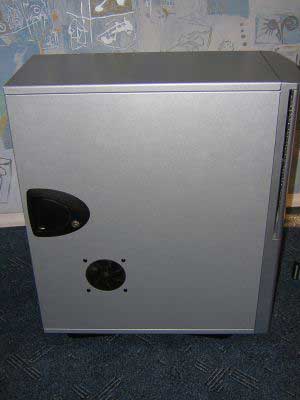

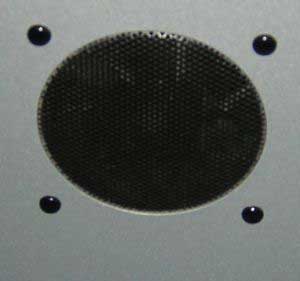

С передней крышкой покончено - проведем беглый осмотр боковых стенок. Повторюсь, они сделаны из 1,3-миллиметровой стали. Вот и первая интересная новация от Chieftec - стенки вовсе не обязательно прикручивать на винты! Да, опционально, для дополнительной фиксации, вы можете прикрутить стенку ещё на два винта, но это излишне. Блокировка стенок производится посредством инновационного замка - на внешней стороне корпуса видна лишь симпатичная черная рукоять (блокировка при помощи ключа поддерживается). Стоит вам чуть потянуть за нее и "дверь" плавно "отопрется". Красота, да и только - мы с вами постепенно приближаемся к мифическому "screwless design" ("безвинтовый" дизайн, или, осмысляя фразу - "сборка без отвертки"). Чуть ниже ручки находится прорезь для вентилятора, прикрытая пылевым фильтром. К слову, ни верхняя, ни правая крышки не снимаются - не за чем! Все манипуляции по закручиванию комплектующих можно произвести и без скручивания всех стенок.

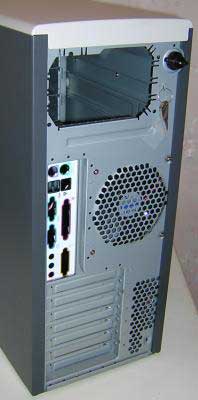

На задней панели нет совершенно ничего примечательного. Две решетки, расположенные друг над другом - выходные отверстия двух вентиляторов, расположенных внутри корпуса. Все остальное внимания не привлекает.


Для достижения максимальной устойчивости и уменьшения вибраций внизу корпуса предусмотрены мощные "лапы" - пластиковые блоки на шарнирах, которые поворачиваются до достижения угла в 90 градусов.

Внутреннее строение

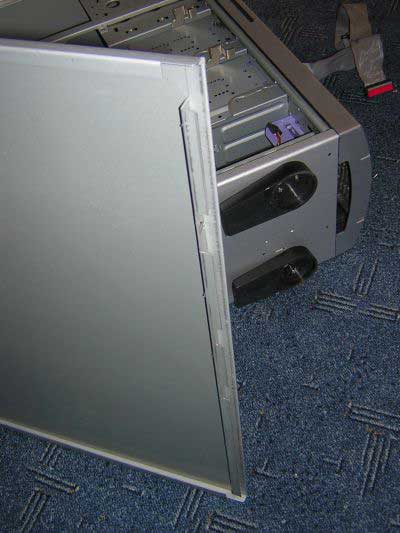

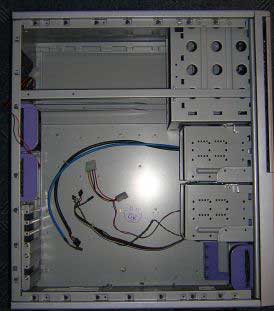

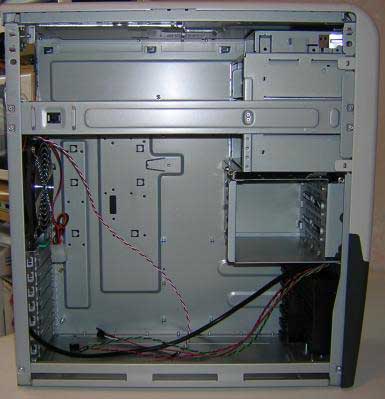

Первое, на что обращаешь внимание после открытия крышки - очень продуманная защита от вибрации и перекосов - увеличенная жесткость. Теория здесь простая - чем жестче конструкция, тем меньше вероятность спалить что-нибудь, тем слабее вибрация, а значит, и шум. Что является причиной для возникновения этих противных колебаний? Прежде всего, некачественная сборка - все элементы системы должны быть прикручены на положенное количество винтов. Зачем, вы думаете, производители материнских плат делают 9, а то и больше отверстий для прикручивания к корпусу? Просто так? Отнюдь! Просто кулер вашего процессора при работе передает колебания материнской плате, а та, будучи прикрученной на малое количество винтов - к корпусу. Если хорошенько затянуть все винты, то вибрация будет меньше! Тоже относится и к жесткому диску, и к CD-Rom приводам. Если вы прикрутили все правильно, но вибрации сохраняются, значит стоит грешить уже на производителя корпуса. Некачественная конструкция "коробки" может привести к большому количеству проблем - повышенный шум, перегрев, возможны даже выходы из строя видеокарты. Мне не раз приходилось встречаться с плохо подогнанными размерами пространства для фиксации устройств PCI / AGP - хотите прикрутить карту, а отверстие на ней и отверстие для прикручивания не совпадают! При попытке подгона вы обязательно получите плоскостной перекос и шанс все спалить к чертовой бабушке - а вдруг видеокарта (любое другое устройство) "вылезет" из слота под напряжением! К чему я все это говорю - хочу очередной раз похвалить Chieftec за качество корпусов. Ни одного из вышеперечисленных минусов в строении корпусов я не обнаружил. Если обратить внимание на нижние 4 угла MX01SLD-U, то можно заметить специальные планки, которые придают дополнительную жесткость системе.


Помимо этого, по всему периметру касания крышки с корпусом расположен ряд миниатюрных пружинящих элементов, которые, опять же, не дают повода для вибрации. Мера эта необходима, так как на самой крышке расположен один из возмутителей спокойствия - 80х80 миллиметровый вентилятор. Демпфирование многих элементов вообще свойственно корпусам Chieftec.


Начинаем сборку. Сперва прикручиваем материнскую плату. "Материнка" крепится на 9 винтов, которые вкручиваются в специальные позолоченные резьбы. Сами резьбы, также скручиваемые на тот случай, если у вашей платы нестандартное расположение отверстий. Что характерно - места в корпусе навалом, и при установке плата ни за что не цепляется. Мелочь, а приятно!

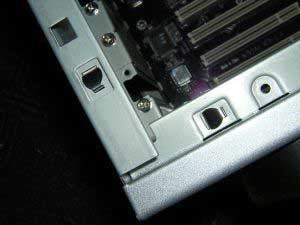

Крепление и фиксация всех устройств PCI/AGP не вызывает нареканий. Вы откручиваете винт, вынимаете заглушку, устанавливаете периферию в слот и закручиваете винт назад. Никаких нестыковок здесь нет и быть не может.

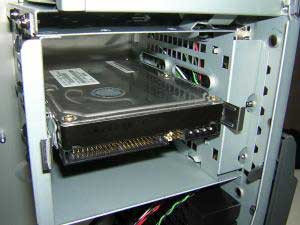

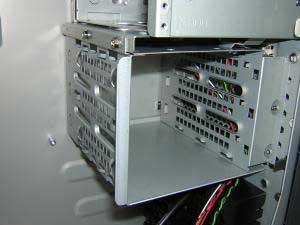

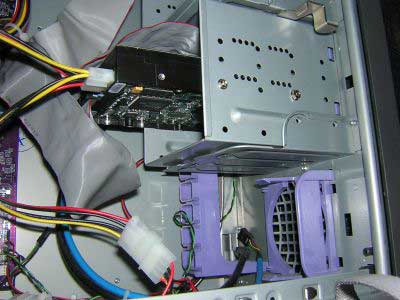

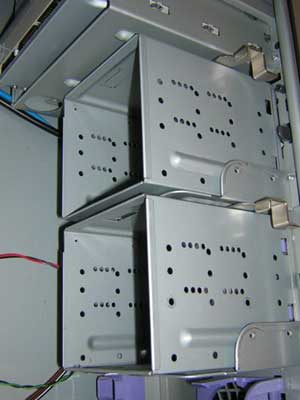

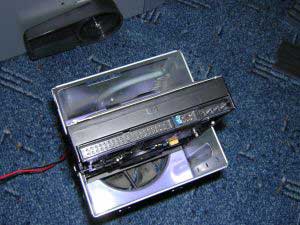

Для всех устройств 3,5" предусмотрены две корзины. Обе съемные. Каждая корзина рассчитана на два устройства. То есть, теоретически, вы сможете установить три жестких диска, или четыре, если не устанавливать флоппи-дисковод. Этот факт можно отнести к мелким минусам корпуса - все-таки, многие пользователи имеют два и больше жестких дисков в системе. Помните, я говорил о том, что вовсе необязательно скручивать обе стенки для того, чтобы получить доступ к правому боку корзины жестких дисков - она легко вынимается из корпуса - стоит только приложить усилие к специальному металлическому рычажку, и бокс будет у вас в руках. На своем месте корзина сидит очень плотно - зажимы в наличии. То есть, для установки винчестера достаточно снять бокс и прикрутить жесткий на столе, что намного более удобно, чем поддерживать его с двух сторон и одновременно пытаться попасть в отведенное отверстие. Возможно, вы заметили, что жесткие диски в корзинах крепятся очень близко друг к другу и подумали, что они быстро перегреются, а места для прикрепления охлаждения нет. И вы ошибетесь! Специально для охлаждения винта внутри нижней корзины спрятан вентилятор 80х80, который работает на вдув воздуха. Он-то и занимается интенсивным охлаждением жесткого диска и предотвращает его перегрев. Поток воздуха идет как раз через электронику винчестера, которая греется сильнее всего. Кстати, если вам этого будет мало, то вы сможете дополнительно охлаждать нижний винчестер при помощи системы активного охлаждения, типа UHDC, или любой другой - место есть. Вентилятор для охлаждения диска шел в комплекте и был изначально установлен.

Жесткие диски и флоппи-дисководы крепятся при помощи обычных винтов, идущих в комплекте. Жаль, что здесь не нашла себе применения технология крепления такая же, как используется в AL03BK. На мой взгляд, система крепления на салазках для винчестера несколько более удобна стандартной схемы.

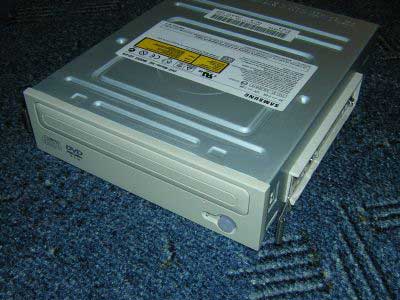

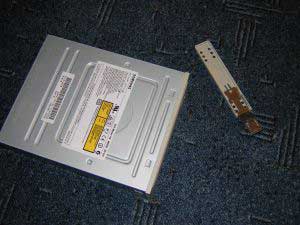

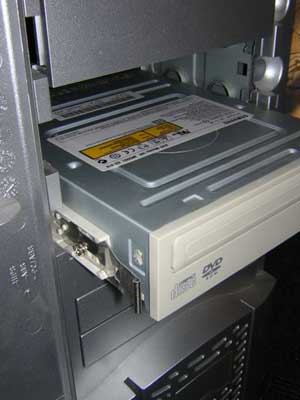

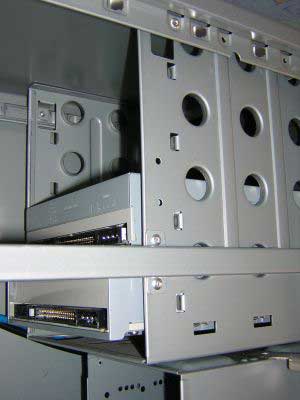

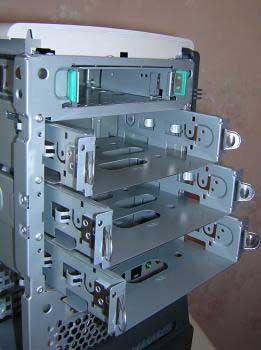

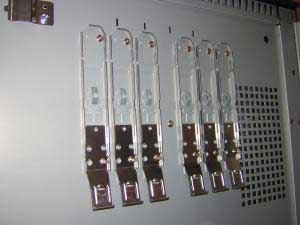

Крепление 5,25"-устройств устроено так же, как устроено крепление винчестеров в корпусе AL03BK. Салазки. Все необходимые для прикручивания устройств 5,25"-салазки есть в комплекте и изначально прикреплены к нижней стенке корпуса. Сами салазки сделаны из пластика с железными наконечниками. Рельсы, по которым они передвигаются - стальные. То есть, для каждого привода (или что вы туда обычно устанавливаете) предусмотрены рельсы. Схема установки следующая: вы прикручиваете обычными винтами салазки к устройству, а затем, просто катите привод по рельсам до достижения определенного места, после которого происходит фиксация. Для того, что достать устройство достаточно сжать оба наконечника и фиксация будет снята. Схема не новая, но все равно приятно. Из минусов: разнообразные панели 5,25" (типа тех же моддинговых "прибамбасов" Cooler Master, о которых вы могли прочитать в одном из предыдущих обзоров) могут доставить неудобства при установке - они не плотно вставляются в отсек, постоянно за что-то цепляются. А разрекламированный Musketeer, вообще не захотел влезать в самый верхний разъем корпуса. При установке водяных систем охлаждения (по новой моде, есть модели, водоблок и помпа которых располагаются в небольшой коробке и устанавливаются в два отсека 5,25"), я думаю, проблем возникнуть не должно.





Конструкция с использованием салазок изрядно демпфирует приводы, от которых исходит не меньше шума и вибрации, чем, к примеру, от винчестера, а то и больше…

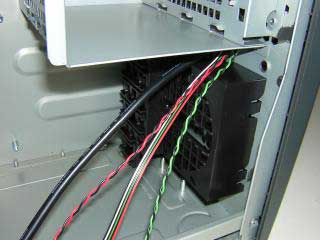

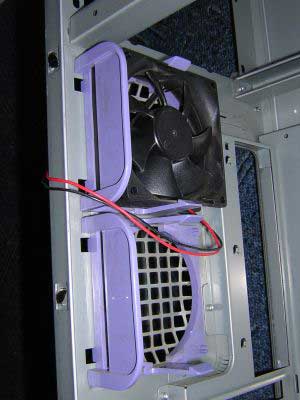

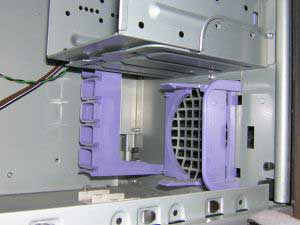

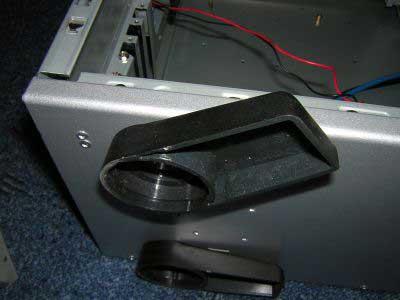

Поговорим об охлаждении. Комплектующие системы в наше время выделяют столько тепла, что без дополнительных вентиляторов никак не обойтись! Организация грамотных потоков воздуха так и вообще является одной из самых важных пунктов в сегодняшней схеме организации кулинга ('cooling', - охлаждение). Проблема настолько серьезная, что в последнее время умы ученых мужей беспокоит навязчивая идея перехода на новый формат корпусов - ВТХ, в котором проблема воздушных потоков и охлаждения правит бал. Но история о ВТХ - совсем другая история. Сегодня мы говорим о Chieftec. Итак, в комплекте с MX01SLD-U идут 4 вентилятора 80х80 миллиметров. Два из них установлены сзади - они выдувают теплый воздух, скопившийся после обдува процессора и видеокарты. Один вентилятор установлен на боковую стенку - он вдувает воздух прямо на видеокарту. Это может очень помочь при её разгоне. Последний вентилятор установлен в корзину для винчестеров - он вдувает воздух, охлаждая винчестер. Если вам этого покажется мало, то есть ещё одно место - под корзиной для 3,5"-устройств. Итак, в стандартной комплектации, потоки воздуху идут по следующей схеме: вдувается к винчестеру и видеокарте, циркулирует в системе и выдувается через задние вентили и блок питания, который также выдувает горячий воздух из системы.



Как показала практика, предложенная Chieftec схема охлаждения работает на 100% - шума от использования 4 "шумелок" не прибавляется, а вот воздухопотоки делают свое дело - температура действительно падает на несколько градусов. Крепление блока питания



Блок питания расположен горизонтально, для достижения наилучшего охлаждения и во избежание образования бани около процессора. БП не висит в воздухе - он лежит на специальной рельсе. Как показали тесты, вы вольны использовать любой доступный в продаже блок питания - подойдут все. Дело в том, что сам блок не прикручивается непосредственно к корпусу! Для начала, вы прикручиваете к блоку питания специальную рамку, которая обеспечивает совместимость с разными БП, и лишь затем, прикручиваете рамку к корпусу. Удобно и достаточно практично.

Блок питания в комплекте отсутствует. Вопреки вашим ожиданиям, что идеального корпуса не существует, в минусы данную особенность заносить нельзя! Дело в том, что покупая корпус ценой в 80 долларов вы не станете приобретать дешевый блок питания в свою систему, а захотите выбрать блок сами. Производитель предоставляет вам шанс…

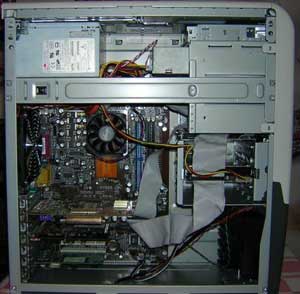

В сборе

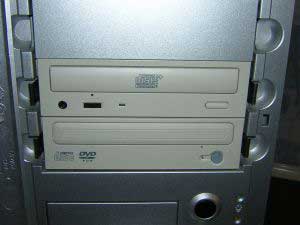

Система собрана и даже работает. Самое интересное, что шум подавляется просто великолепно. Я бы даже сказал "Небо и Земля"! Дело в том, что у меня сейчас установлен кулер компании Thermaltake (старая модель - Volcano 6), который вращается на 5500 оборотов и создает львиную долю вибрации и шума. Так вот, при закрытой крышке и работе 4 вентиляторов 80х80 его шума практически не слышно! Я был очень удивлен, когда включил компьютер - даже подумал, что забыл его подключить. Далее, я специально провел тестирование шума с включенными вентиляторами, а также с выключенными. Что бы вы думали? Шума ни убавилось, ни на децибел! Великолепная звукоизоляция.

Вибрации не было, а если и была, то самая маленькая. Здесь все, правда, базируется исключительно на тактильных ощущениях - приложил руку к своему старому корпусу, приложил к MX01SLD-U. В первом случае пальцы ощущают мерное "дрожание". Во втором - оно минимально, практически нет. И это с учетом того, что корпус стоял не на полу, а на полочке в компьютерном столе. Если расправить лапки MX01SLD-U, то вибрация сходит на нет и вовсе. Далее, считаю своим долгом привести температуру системы в старом корпусе, без вентиляторов, и в MX01SLD-U. Также, очень интересно было увидеть систему воздушных потоков в действии - для этого я сначала отключил систему из 4 вентилей и замерил температуру, а затем включил и снова замерил.

Тестовая система:

  • Материнская плата: ECS Elitegroup K7VTA3 KT333
  • Процессор: AMD Duron Applebread 1600 MHz
  • Память: 256 MB Elixir DDR PC2700
  • Жесткий диск: Maxtor 40GB 7200 rpm
  • Видеокарта: nVidia GeForce2 GTS 64 mb

Как видите, результаты говорят сами за себя. Даже при выключенных вентиляторах корпус Chieftec смог выиграть пару градусов Цельсия у "Просто корпуса". Спросите, почему? Дело в том, что в моем старом корпусе намного меньше места - это стандартный midi-tower и элементам банально не хватает воздуха. Плюс блок питания у меня установлен вертикально, что создает пресловутую "баню" (скопление горячего воздуха около процессора), а здесь же все с точностью до наоборот! Места очень много, все элементы находятся на расстоянии друг от друга, блок питания горизонтальный. При включении охлаждения отрыв увеличивается. Вы только посмотрите - 8 градусов ниже на процессоре, равно как и на системе! Выигрыш колоссальный. При покупке данного корпуса вы сможете дальше модернизировать cooler процессора - по месту вы больше никогда не будете ограничены. В общем, сказка, а не корпус.

Преимущества:

  • Стенки можно не закручивать
  • 1,3-миллиметровая сталь
  • Салазки для 5,25"
  • Горизонтальное расположение блока питания
  • Съемные корзины для 3,5"
  • Увеличенная жесткость
  • Продуманные воздушные потоки
  • Возможность установки любого блока питания
  • Демпфированные вентиляторы
  • Наличие 4 вентиляторов в комплекте
  • "Встроенное" охлаждение винчестера

Недостатки:

  • Мало мест для жестких дисков
  • Возможные проблемы при установке дополнительных панелей для 5,25"

Надеюсь, что ничего не упустил. Прокомментирую лишь то, что занес "крышку" и в плюсы, и в минусы - многим людям может как раз не понравится наличие этой самой крышки, но это скорее мое личное мнение…

Chieftec AL-03-BK


Первое и самое важное, касаемо AL-03-BK, это, конечно же, его технические характеристики:

  • Материал каркаса корпуса: Сталь
  • Материал передней, верхней и боковых панелей корпуса: Пластик
  • Габариты: 458 мм x 207 мм x 478 мм (длина х ширина х высота)
  • Цвет корпуса: Черно-белый (Существует также абсолютно аналогичная модель корпуса Chieftec, но выполнена она полностью в белом цвете, и носит она название AL-03-W)
  • Поддерживаемый форм-фактор: ATX, Micro ATX, AT, Baby AT
  • 3 внешних отсека 5,25"
  • 1 внешний отсек 3,5"
  • 3 внутренних отсека 3,5"
  • 7 слотов для карт расширения AGPPCI
  • Встроенные входы: USB 2.0 x 2 (на передней панели)
  • Один 120х120 мм. вентилятор, установленный на задней панели корпуса
  • Один предустановленный пластиковый блок для вентилятора 90х90 мм. на передней панели
  • Комплект из шести креплений для жесткого диска, предназначенный для помещения устройства в специально отведенное для него место в "корзине"
  • Вес без блока питания: 11 килограмм
  • Специальный замок с возможностью блокирования ключом, предназначенный для надежного и плотного закрытия корпуса

Если вы хотя бы более-менее интересуетесь новыми поступлениями корпусов от различных производителей на современный рынок, то при сравнении, могли заметить что, у AL-03-BK в комплекте поставки отсутствует блок питания, некоторые дополнительные входы (на передней или боковой панели) и вентилятор 90х90 мм. на все той же передней панели. Все это, за исключением, может быть, вентилятора, едва ли можно назвать недостатками корпуса или недоработками производителя, т.к. в большинстве случаев, из дополнительного блока входов используется только лишь USB, а качественный блок питания, допустим от того же Chieftec, заметно повысил бы стоимость корпуса. Так же в строении корпуса отсутствует дверца, прикрывающая внешние отсеки 5,25" и 3,5", но это - прерогатива более дорогих и высоких корпусов от Chieftec.

Внешний вид

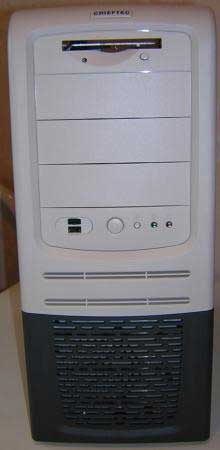

При первом взгляде на AL-03-BK у каждого человека могут родиться разнообразные ассоциации внешнего вида с некоторыми образами, сопутствующими нас в повседневной жизни. При этом, даже несмотря на то, что AL-03-BK, в чем-то, может и проигрывает более "маститым" моделям Chieftec по внешнему виду, впечатления остаются настолько яркими, что пользователь может в любой момент воспроизвести его у себя в голове. Именно это говорит о корпусе, как о настоящем, выделяющемся из серой массы себе подобных, продукте.

Переходим к детальному осмотру. Корпус имеет габариты: 458 мм x 207 мм x 478 мм (длина х ширина х высота), относится к категории "Midi Tower". На передней панели расположились: один отсек 3,5" и три отсека 5,25". Не совсем стандартное положение отсека для флоппи-дисковода связано с тем, что для самого дисковода предусмотрен специальный разъем, позволяющий удобно и быстро извлекать его из корпуса, но об этом позже. Далее следуют также не совсем стандартные отсеки для оптических приводов и совместимых устройств. На месте где мог бы расположиться четвертый отсек на 5,25" в нашем случае расположены кнопка включения, кнопка перезагрузки, светодиоды "power" и "hdd" и дополнительные USB входы, в количестве двух штук и, к сожалению, не прикрытые резиновой заглушкой. Ниже по передней панели находятся вентиляционные отверстия, в самом нижнем из которых, можно увидеть окно, предназначенное для затягивания воздуха во внутреннюю полость корпуса специальным вентилятором 90 х 90 мм., который, в свою очередь, может быть установлен пользователем самостоятельно.

Все угловые плоскости корпуса сглажены, что просто не может не радовать глаз современных пользователей, которые уже порядком подустали от прямоугольных форм, приемлемых разве что для офисных персональных компьютеров.


Правая стенка корпуса абсолютно ничем не выделяется - здесь отсутствует даже вентиляционное отверстие, кстати, малопригодное в данном месте. Левая же, имеет данное отверстие, также здесь находится ручка, при нажатии на которую, пользователь с легкостью открывает корпус и получает доступ ко всем комплектующим. А благодаря специальному замку с поворотной ручкой, AL-03-BK лишен закрывающих болтов на задней стенке, которые так часто вызывают раздражение оверклокеров и любителей апгрейдов. Замок имеет довольно сложную, но надежную конструкцию и полностью крепится на верхней крышке, т.е. не вызывает никаких затруднений к доступу к различным частям вашего компьютера. Напомним, что в комплекте поставки идет два специальных ключика, предназначенных для блокировки замка и предотвращению доступа во внутрь корпуса не только шаловливых детских ручек, но и других субъектов. :)


Во внешнем виде задней панели также ничего особенного, за исключением пожалуй, большой черной ручки, закрывающей корпус, но и она не бросается в глаза слишком сильно. Виднеется большой 120 х 120 мм. вентилятор, предназначенный для выдува теплого воздуха за пределы корпуса.

Корпус внутри

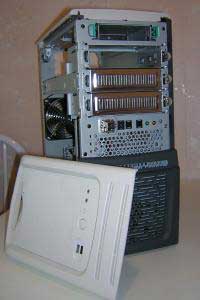

Как было сказано выше, для доступа внутрь корпуса необходимо лишь повернуть черную ручку на задней панели, потянуть за ручку на боковой, аккуратно снять последнюю и вся "начинка" AL-03-BK предстанет пред вами, как на ладони. К сожалению, а может быть и к счастью, именно по причине отсутствия крепежных болтов на задней панели корпуса, съемной остается только левая крышка корпуса, верхняя и правая же - намертво припаяна к стальному каркасу.


Сняв левую стенку, пользователь сразу замечает ее кардинальное отличие от большинства аналогичных частей корпуса, но от других производителей. В AL-03-BK, Chieftec, дабы свести внутренний шум системы к минимуму не пожалели стали на саму стенку-крышку, таким образом вес этой детальки превышает один килограмм (!). На внутренней части крышки, как заметно на фото, закреплены три пары креплений для жесткого диска. Схема же внешнего исполнения, использованная в строении всего корпуса такова: на стальную, тяжелую основу сверху закрепляется качественный, ударо- и термостойкий пластик, тем самым, снова, выделяя корпус даже из всего модельного ряда Chieftec, не говоря уже о конкурентах. Преимущество это или недостаток - решать вам, в любом случае оставляет приятное впечатление именно качество исполнения.

Каркас, как вы уже, наверное, догадались, выполнен из толстой и очень прочной стали. Именно качественная, толстая сталь придает корпусу такой немалый вес и тем самым лучшую устойчивость на широких поверхностях, тем самым, снижая шумовые показатели. На внутренней стороне правой стенки корпуса, как обычно, расположено место, отведенное для материнской платы. Несмотря на поддержку большого количества разноформатных материнских плат, место строго ограничено. Для крепления используются ставшие уже классическими болтики-переходники, соединяющие саму плоскость корпуса с платой и крепежными болтами, тем самым не допуская слишком плотного контакта с корпусом. Несмотря на столь оптимистичное настроение вашего покорного слуги, все же стоит заметить то, что и AL-03-BK совсем не лишен недостатков: видите эту небольшую стальную "полоску", почти плотно прилегающую к крышке корпуса (в закрытом состоянии, естественно)? Она - один из основных недостатков данного корпуса. Помимо того, что она несет на себе лишь небольшую кнопку, которая при подключении к новым материнским платам, подает в их БИОС сигнал о том, что крышка корпуса открыта - весьма полезная функция, не так ли?...; так еще и мешает как при установке материнской платы, ограничивая, не без того ограниченное пространство (простите за тавтологию), так и при установки блока питания. Каким образом она касается блока питания, я думаю, вы и сами догадываетесь. В общем, наше мнение таково: не будь на этом месте данной "панели" - корпус еще больше выиграл бы в своем внутреннем строении. Может быть, вы будете не согласны с нами - это ваше право.

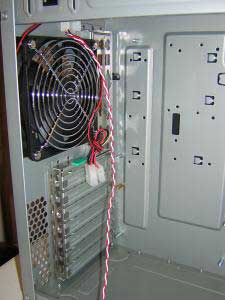

Опускаемся ниже. Слева на глаза попадается огромный (120 х 120 мм.) вентилятор с предустановленной решеткой-"грилем", предназначенный, как уже было сказано ранее, для вывода теплого воздуха за пределы корпуса. Стандартная схема в современных корпусах, но в нашем случае используется вентилятор с большими габаритами, что должно улучшить "тепловую ситуацию" при работе компьютера. Еще ниже находятся семь слотов для карт расширения AGPPCI. Chieftec не заставляет пользователя выламывать, в прямом смысле этого слова, заглушки - все они легко и безопасно могут быть, как извлечены, так и поставлены обратно. Также, в дополнение к "идеалу" строения своего корпуса, производитель решил и здесь обойтись без закрепляющих болтов - все карты, установленные в соответствующие слоты, будут без особых проблем, но при этом очень надежно, закреплены посредством специальной скобы (см. на фото).



И вот, наконец, мы добрались до самого интересного места во внутреннем строении AL-03-BK - передней части. Многие уже должны были догадаться, что корпуса от Chieftec - не так просты, как могут показаться, и наш "подопытный" не является исключением. Именно поэтому исполним маленький фокус, а именно возьмем, да и снимем переднюю панель корпуса. Съемной оказывается только белая часть панели, а процедура - легкой и безопасной (для корпуса, конечно). Что же мы видим? За передней панелью оказались "спрятанными" три бокса с салазками для оптических приводов 5,25 дюймов и один бокс 3,5 дюймов, также с салазками. В отличие от съемных креплений для жестких дисков, салазки для всех этих устройств представляют собой единое целое, то есть, в принципе, вы можете и не прикручивать устройство к стенкам бокса совсем, а просто поместить его вовнутрь. Салазки - несомненно, удобная и практичная черта всех корпусов от Chieftec и их достоинство уже давно было оценено пользователями по всему миру.


Разобрались с передней панелью и, подходя к завершению осмотра внутренностей корпуса, обращаем внимание на корзину для жестких дисков. Первое что бросается в глаза - ее необычное положение. Думаю, все мы привыкли к тому, что крепление жестких дисков производится параллельно всем остальным приводам и дисководам в системе, компания Chieftec решила изменить взгляд на этот вопрос и просто развернула корзину на 90 градусов, поместив ее "лицом" к левой стенке-крышке. Притом, в отличие от нескольких моделей старых корпусов, корзина плотно припаяна к каркасу и не снимается. Как мы убедились, на практике этот шаг вовсе не является выгодным, т.к. штекер питания, отходящий от БП непосредственно к жесткому диску, при закрытой крышке просто сгибается все под тем же углом 90 градусов. Мало того, при использовании дешевых и некачественных блоков питания, данный ход может просто вывести из строя такую важную часть компьютера как винчестер. Поэтому, уважаемые пользователи, подумайте заранее, перед покупкой данного корпуса, способен ли ваш БП обеспечить стабильную и бесперебойную работу в таких "экстремальных условиях", ибо это очень важно! А нам, с сожалением, приходится занести еще один "минус" в сторону AL-03-BK. С другой стороны, корзина не обделена салазками, о которых не раз упоминалось ранее: может быть они не настолько универсальны, но в любом случае установка винчестера в корпус покажется вам гораздо более приятным занятием, чем то же самое действие, но уже при использовании обычного корпуса.


Вот, пожалуй, и все, что можно обнаружить внутри этого замечательного корпуса от Chieftec. Незамеченным, разве что, остался только специально установленный блок для вентилятора 90 х 90 мм на передней панели. Но без самого вентилятора, к сожалению, это всего лишь пластиковая деталь.

Сборка

Если вы внимательно читали предыдущий пункт обзора, то вам, наверняка, уже все понятно, известны положительные и отрицательные стороны процесса сборки полноценного ПК в данном корпусе. Если нет - попробую добавить еще кое-что.

При установке материнской платы, аккуратно занесите ее на положенное место и поместите не соответствующие болты-переходники и прикрутите на все возможные болты. Благо, в комплекте их предостаточно. Кажется, невероятно просто, но и тут можем дать один небольшой совет. Если сокет под процессор на вашей материнской плате находится в самой верхней ее части, лучше заранее установить процессор и кулер, так как уже после окончательной установки материнской в корпусе, это, не без того трудоемкое и, порой, нелегкое, занятие еще более осложнится по причине наличия в каркасе корпуса навязчивой панели, располагающейся как раз над процессорным сокетом.

Далее все проходит без особых премудростей. После установки карт в AGP и PCI слоты, специальная заглушка с зеленой "ручкой"-наконечником, как булавка, замкнет их на том месте, на которым вы хотели бы их оставить. Не нравится такая система? Пожалуйста, вы можете использовать крепления с обычными болтами, т.к. отверстия под них также присутствуют.


Закрепление жесткого диска и оптических приводов в салазки, уверен, не доставит проблем, так как инженеры Chieftec проработали этот шаг очень внимательно, исключив какие-либо недостатки. Несомненным преимуществом салазок является возможность быстро извлечь или, наоборот, вставить нужное устройство в корпус вашего компьютера.

Последний шаг - установка блока питания. На этом шаге вы также можете встретиться с помехой в виде панели на левой боковой стенке каркаса: так как блок питания приходится, в буквальном смысле, протаскивать над материнской платой, при этом не задеть ни одной важной детали компьютера. Это довольно сложно, особенно для новичка, но возможно. БП помещается в специально заготовленное для него место, где принимает более-менее устойчивое положение. Не стоит надеяться на эти своеобразные "крепления", а лучше закрепите свой БП при помощи обычных болтов к задней стенке корпуса.

Так как AL-03-BK относится к категории "Middle Tower" корпусов, для стабильной работы годятся только блоки питания ATX/AT, крепление для блоков другого формата нет, да и не должно быть…

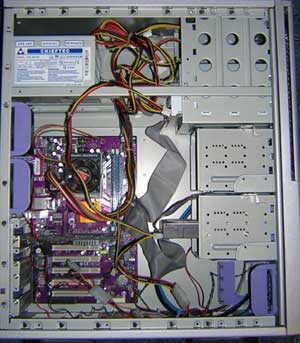

Итак, сборка компьютера завершена! До включения остаются считанные секунды! Проверьте все еще раз, закройте крышку, поверните ручку замка в блокирующее положение и включайте!...

В работе. Тесты

В ходе работы было проведено тестирование температуры CPU, SYSTEM и жесткого диска. Сравнение проводится корпусом от неизвестного производителя - обычный представитель продукции такого рода от мастеров Поднебесной. Тесты производились в помещении с температурой 25 градусов Цельсия.

Тестовая система:

  • Материнская плата: Elitegroup K7S5A (SiS735 chipset with aluminum radiator on the north bridge)
  • Процессор: AMD Athlon 1200 MHz (Thunderbird)
  • Система охлаждения процессора: Evercool ND15-715
  • Оперативная память: 256MB PC2100 DDR
  • Видеокарта: Prolink GeForce4 Ti4200 with AGP8x 128MB
  • Жесткий диск: Maxtor 40 GB 7200 rpm

Полученные результаты. Температура процессора


Данные результаты были получены при замере температуры в спокойном состоянии, т.е. без особенной нагрузки на центральный процессор. Замер производился посредствам программы Everest, коммерческой версии утилиты AIDA32. Далее результаты, полученные, после получаса использования утилиты CPUBurn BurnK7:


Уже на первом тесте заметно, что Chieftec обходит по результатам дешевые китайские аналоги, чего и следовало ожидать. С другой стороны, отставание является не таким уж критичным - видимо, причиной тому является отсутствие какого-либо вентилятора на передней панели корпуса, а значит отсутствие правильного, направленного потока воздуха, проходящего через всю внутреннюю полость. Также, немалую роль в этом может играть большая концентрация проводов, отходящих от материнской платы и блока питания к различным устройствам системы.


Полученные результаты. Температура северного моста


Похожая, если не сказать аналогичная предыдущему тесту, ситуация. То же самое относится и к результатам, полученным при использовании утилиты для быстрого "разогрева" системы CPUBurn BurnK7.

Полученные результаты. Температура жесткого диска


Удивлены? Не стоит удивляться… Причиной своеобразного результата, является не только отсутствие воздухопотока внутри корпуса, но и инновационное положение корзины для жестких дисков. По нашему мнению, основная причина заключается именно в этом, хотя мы можем и ошибаться…

Шумовые характеристики? Как правило, инженеры Chieftec уделяют этому параметру большое количество своего внимания и сводят шумовые характеристики рабочей системы внутри корпуса практически к нулю. AL-03-BK, почему-то, оказался обделенным этого внимания. :( Несомненно, качественная и толстая сталь корпуса несколько снижают шум исходящий от компонентов системы в рабочем состоянии, но этого явно недостаточно для уровня Chieftec. Вот такая ложка дегтя в самом конце обзора.

Выводы

Преимущества:

  • Необычный дизайн передней стенки корпуса
  • Съемная крышка передней стенки корпуса
  • Наличие одного 120х120 мм. вентилятора на задней стенке корпуса
  • Отсутствие болтов, закрепляющих стенки и верхнюю крышку корпуса к его каркасу
  • Возможность закреплять AGPPCI устройства при помощи специальной скобы, без использования болтов
  • Закрепление жесткого диска на салазках в специальную корзину
  • Закрепление флоппи-дисковода и оптических приводов в специальных боксах с салазками
  • Легкий доступ во внутреннюю полость корпуса
  • Незаметный замок-блокиратор левой стенки корпуса в закрытом положении
  • Наличие полного набора винтиков и шурупов в комплекте
  • Заглушки для PCIAGP закреплены, а не запаяны, как это часто случается с дешевыми китайскими корпусами
  • Универсальность использования (подходит для любых систем на базе форм-факторов АТATX)
  • Довольно-таки привлекательная цена за все вышеперечисленные преимущества

Недостатки:

  • Отсутствие вентилятора на передней стенке
  • Нестандартное положение корзины для жестких дисков, с разворотом на 90 градусов
  • Неудовлетворительные шумовые показатели при работе системы
  • Стальная перекладина на левой стенке каркаса, имеющая сомнительную полезность и приносящая откровенное неудобство при сборке.

Собственно, все, или почти все, было сказано выше. Обобщая, получаем мнение: Chieftec AL-03-BK - несомненно, очень качественный, симпатичный и продуманный в строении корпус, также не лишенный своих недостатков. Для некоторых эти недостатки могут показаться критичными, для некоторых - незначительными. В том и другом случае, пользователь, при покупке данного корпуса может быть абсолютно уверен, что ему не подсовывают ширпотреб, лотерею, а продают настоящий качественный продукт от известного производителя и при этом не обладающий запредельно высокой стоимостью.

Выводы по продукции Chieftec

Итак, мы посмотрели в действии два корпуса от компании Chieftec. Это огромный и великолепный MX01SLD-U и менее привлекательный по дизайну, но более привлекательный по цене и внутреннему строению AL03BK. Естественно, это не последнее наше знакомство с их продукцией! Ведь на подходе совершенно новые серии и мы обязательно их осмотрим по мере появления, после чего, представим вам детальный отчет.

Авторы благодарят компанию Navicom за предоставленные на тестирование корпуса Chieftec MX01SLD-U и AL03BK.
