Корпуса, БП и охлаждение

Блоки питания HIPER HPU-4R580-MU и HPU-4S480-EU

Не секрет, что при выборе блока питания большинство потребителей зачастую ориентируются в первую очередь по названиям известных ему брендов производителей, и только в последнюю очередь пользуются советом знакомых или какими-то прочитанными материалами. Более того, обычно читатели интернет-обзоров бегло смотрят начало и конец статьи. Подход, стоит отметить, не самый лучший, поскольку все технические данные продукции и результаты тестов находятся в середине обзора, где обычно детально описываются подходящие режимы работы БП. В конце статьи обычно имеет место мнение редакции, которое зачастую построено на результатах тестирования в том или ином режиме, и ещё не факт, что это указ для покупателя с его собственным видением возможностей собираемой системы.

Сегодня мы познакомимся с двумя современными блоками питания HPU-4R580-MU и HPU-4S480-EU, произведёнными компанией High Performance Group (HIPER). Британская компания HIPER известна в первую очередь как производитель инновационных решений для моддинга, соответственно этому выполнен весь комплект поставки - от упаковки до развязки кабелей питания. К примеру, оба блока питания продаются в оригинальных, удобных для транспортировки пластиковых "саквояжах", что сразу показывает нерядовой характер поставки новинок и уважительное отношение к покупателю.

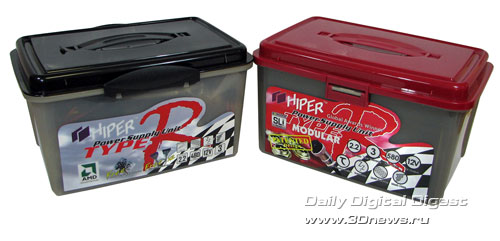

 внешний вид упаковок HPU-4R580-MU и HPU-4S480-EU

Блоки питания HPU-4R580-MU и HPU-4S480-EU полностью соответствуют стандарту ATX 2.2. Поддерживается нескольких степеней защиты по входному и выходным напряжениям. Входные цепи защищены плавким предохранителем, выходные питающие цепи защищены электроникой от перегрузки, обычно вызываемой подключением слишком мощной нагрузки. И, как обычно в таких решениях, имеется защита от перенапряжения выходных цепей питания с пороговыми установками, за которые не даст выйти логика блока питания. Также имеется защита от короткого замыкания выходных цепей, при возникновении которого блок питания полностью выключается и переходит в дежурный режим.

Оба БП сертифицированы для работы с современными процессорами AMD и Intel, о чём имеется упоминание в инструкции и в маркировке упаковок. Более того, на упаковке старшей модели - HPU-4R580-MU, красуется упоминание о готовности к работе в системах с двумя графическими картами - SLI Ready.

HPU-4R580-MU

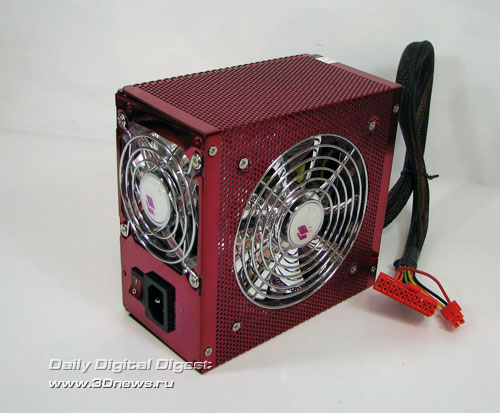

 блок питания Hiper HPU-4R580-MU

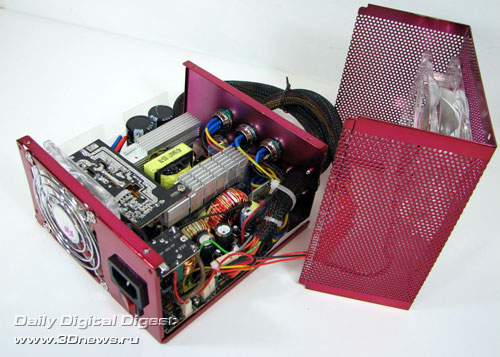

 Hiper HPU-4R580-MU внутри

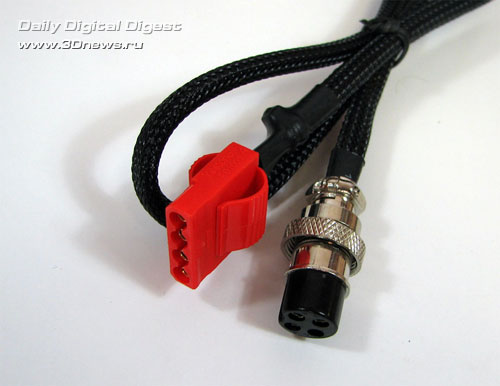

 разъем HPU-4R580-MU

В блоке питания HPU-4R580-MU установлены два охлаждающих вентилятора, контроль скорости вращения которых осуществляет электроника. Один основной охлаждающий, а второй рассчитан на выдув воздуха из корпуса. Оба вентилятора в процессе работы подсвечиваются красными светодиодами - в тон цвету корпуса, так же подсвечивается кнопка включения блока питания, что даёт возможность визуально определить наличие питающего напряжения. "SLI Ready" говорит нам о том, что БП обеспечивает все необходимые выходные токи для питания современных графических ускорителей и в комплекте присутствуют соответствующие штекеры. Еще одной особенностью блока питания является наличие задней стенке разъёмов, к которым подключаются кабели питания системы.


 разъемы HPU-4R580-MU

Таким образом, разрабатывая эти блоки питания, специалисты из компании HIPER добились не только "авиационного" дизайна разводки проводов, но также решили проблему лишних неиспользуемых проводов выходного питания. Единственный несъёмный кабель - основное питание системной платы с (20 + 4) разъёмом. Все питающие провода идущие к нагрузкам спрятаны в пластиковую оплётку.

HPU-4S480-EU

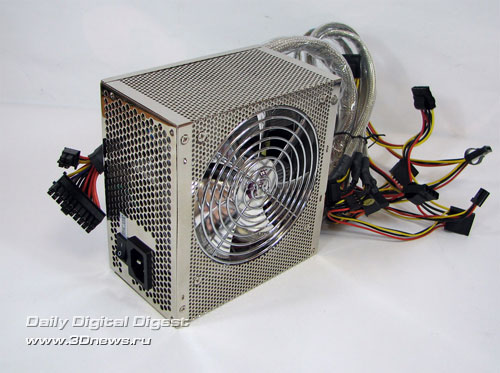

 блок питания Hiper HPU-4S480-EU

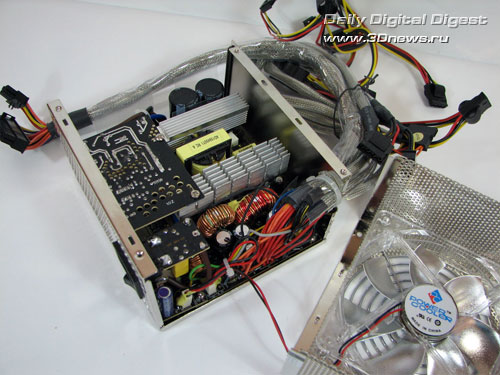

 Hiper HPU-4S480-EU внутри

В модели HPU-4S480-EU, в отличие от HPU-4R580-MU, разводка кабелей питания выполнена традиционным способом, все питающие провода выходят из корпуса БП. В свою очередь оплётка проводов выполнена из металлического материала и спрятана в пластиковые изоляционные трубки. Система охлаждения реализована одним 120 мм вентилятором без моддинговой подсветки. На наш взгляд, одного охлаждающего вентилятора вполне хватает для стабильной работы БП. Управление скоростью вращения вентилятора контролирует электроника блока питания.

Блоки питания серии TYPE-R позволяют одновременно подключить до 16 устройств. Включение блоков питания предусмотрено как при нагрузке, так и без нее, без вреда для компонентов блока питания. По заверению производителя, все контакты на разъёмах для подключения нагрузок позолочены для уменьшения сопротивления. Буква S в названии модели БП HPU-4S480-EU означает серебряный цвет, соответственно R в HPU-4R580-MU красный.


 позолоченные контакты блоков питания

Рассмотрим предельные значения напряжений для выходных цепей, а также максимальное значение пульсации.

Для блока питания HPU-4R580-MU:


Номинальное напряжение
Минимальная рекомендуемая нагрузка
Максимальная рекомендуемая нагрузка
Максимальная пульсация выходного напряжения
+3,3 В
0,4 A
30,0 A
70 мВ
+5 В
2,0 A
36,0 A
100 мВ
+12 В (1)
0,2 A
20,0 A
120 мВ
+12 В (2)
0,0 A
18,0 A
120 мВ
-12 В
0,0 A
0,8 A
200 мВ
+5 Вsb
0,0 A
2,5 A
70 мВ

Также даны некоторые предельные рекомендуемые значения нагрузки по выходным питающим цепям, которые не должны превышать следующие показатели. Для цепей +5 В и +3,3 В это 240 Вт, для +12 В (1) и +12 В (2) - 360 Вт. Для цепей +5 В, +12 В (1) и +3,3 В нагрузка в сумме не должна превышать 560 Вт. В свою очередь максимальное энергопотребление блока питания нормируется как 630 Вт. КПД (коэффициент полезного действия) для данной модели составляет 88,9%.

Данные для блока питания HPU-4S480-EU:


Номинальное напряжение
Минимальная рекомендуемая нагрузка
Максимальная рекомендуемая нагрузка
Максимальная пульсация выходного напряжения
+3,3 В
0,4 A
28,0 A
70 мВ
+5 В
2,0 A
32,0 A
100 мВ
+12 В (1)
0,2 A
18,0 A
120 мВ
+12 В (2)
0,0 A
16,0 A
120 мВ
-12 В
0,0 A
0,8 A
200 мВ
+5 Вsb
0,0 A
2,5 A
70 мВ

Приведём предельные допустимые значения мощности для некоторых выходных напряжений. Для цепей +3,3 В и +5 В - 240 Вт, для цепей +12 В (1) и +12 В (2) - не более 350 Вт. Для цепей +5 В, +12 В (1) и +3,3 В суммарная потребляемая мощность не должна превышать 460 Вт. Общая потребляемая мощность должна быть менее 530 Вт. КПД блока питания HPU-4S480-EU равен 86,8%.

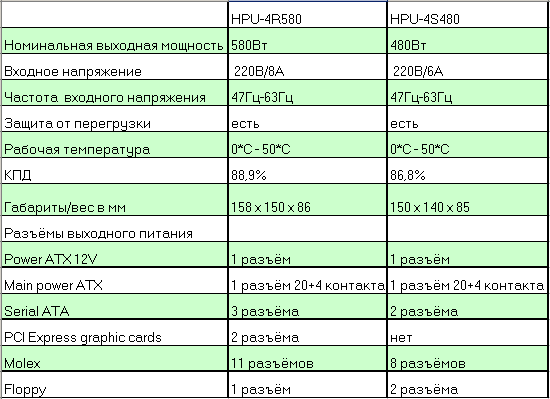

Далее рассмотрим таблицу технических данных блоков питания и количественное наличие питающих разъёмов для нагрузок.


Из таблицы видно, что в блоке питания HPU-4S480-EU отсутствуют разъёмы PCI Express Graphic Cards, без которых придется покупать переходник для использования новейших графических ускорителей с дополнительным питанием. В модели HPU-4R580-MU, в свою очередь, присутствует два таких разъёма.

Также имеется различие в розничной комплектации этих моделей БП. Для HPU-4R580-MU предусмотрена следующая комплектация:

  1. Упаковочный пластиковый "сундучок";
  2. Блок питания;
  3. Подробная инструкция на русском языке;
  4. Интерфейсные питающие провода для нагрузок;
  5. Удлинители и переходники питания;
  6. Сетевой шнур питания БП.

 комплект поставки HPU-4R580-MU

Комплектация стандартная. Совсем по-другому обстоит дело с комплектом поставки блока питания HPU-4S480-EU:

  1. Упаковочный пластиковый "сундучок";
  2. Блок питания;
  3. Подробная инструкция на русском языке;
  4. Сетевой шнур питания БП;
  5. Охлаждающий 8 см вентилятор;
  6. Два "моддинговых" шлейфа IDE.

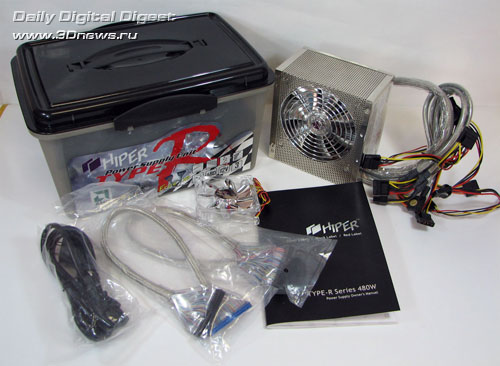

 комплект поставки HPU-4S480-EU

Интересно, для чего в комплектации присутствует дополнительный вентилятор? В блоке питания под него местa не нашлось. По всей видимости, производитель предлагает установить его в качестве дополнительного охлаждения в корпусе компьютера. Это не случайный шаг, поскольку сам БП имеет только один огромный вентилятор внутри, который раздувает воздух во все стороны через сетчатый корпус, а выдувающего вентилятора, как в модели HPU-4R580-MU, нет. И уж совсем, приятной неожиданностью стало наличие в комплекте поставки двух прекрасно оформленных IDE интерфейсных шлейфов. На это тоже есть вполне логичное объяснение, производитель заботится о внутреннем дизайне ПК. Правда, не совсем понятно, почему этого нет в более дорогой и мощной модели HPU-4R580-MU.

Произведём замер выходного напряжения на предмет соответствия номинала заявленного производителем. Для приближения условий к бытовым, дадим среднюю нагрузку на блок питания и поиграем со значением входного напряжения из сети переменного тока 220 В, в положительную и отрицательную сторону.


Номинальные выходные напряжения
HPU-4R580-MU
HPU-4S480-EU
+3,3 В
+3,26 В
+3,3 В
+5 В
+5,16 В
+5,20 В
+12 В (1)
+12,63 В
+12,50 В
+12 В (2)
+12,63 В
+12,50 В
-12 В
-11,52 В
-12,40 В
+5 Вsb
+5,23 В
+5,21 В

Тестовые замеры производились следующими измерительными приборами:

  1. Осциллограф С1-65А;
  2. Универсальный тестер Ц4354-М1;
  3. Замер пульсации производился специальным милливольтметром В3-3 с регистрацией частоты пульсаций в диапазоне до 5 МГц.

Из таблицы хорошо видно, что у блока питания HPU-4R580-MU небольшой недобор по выходным цепям +3,3 В и 12 В. Все остальные показатели по выходным цепям в обоих блоках питания стабильны и не превышают заявленных производителем значений. Блок питания стабильно держит выходные напряжения при изменении внешних (200-230 В) и изменении нагрузки (~150-200 Вт).

Выводы

Линейку блоков питания TYPE-R отличает продуманный дизайн, качественная элементная база, стабильность выходных напряжений вне зависимости от провалов и искажений входного напряжения. Великолепный внешний вид, который удовлетворит потребности любого дизайнера своего ПК. Качеству соответствует и цена - порядка 2900 рублей за модель HPU-4R580-MU и 2400 за модель HPU-4S480-EU.

Стоит подчеркнуть заявленную совместимость с системами на базе современных процессоров AMD и Intel, а также наличие отметки SLI Ready у модели HPU-4R580-MU, которой мы присуждаем самую высокую награду - "Выбор редакции".
