Совмещение охлаждения и тишины жесткого диска на примере двух устройств: Titan TTC-HD90 и Scythe Quite Drive

⇣ Содержание
Те, кто работают за компьютером по ночам или просто допоздна, хорошо знают, что компьютер может казаться очень шумным в те моменты, когда суета вокруг утихает, и фоновой шум быта сходит практически на нет. Шумят, в первую очередь, вентиляторы, их можно заменить более тихими, кулеры для процессоров и видеокарт также не проблема - даже пассивные радиаторы в наше время купить несложно. И именно в тот момент, когда мы утихомириваем все вентиляторы в компьютере, становится очень заметно присутствие жесткого диска. Скрежет, рычание и всхлипы "харда" сопровождают каждое копирование, загрузку или иное обращение компьютера к жесткому диску. Возможно, для кого-то это звучит смешно, но напомним, это становится явственно слышно только тогда, когда остальные источники шума побеждены. В недрах жесткого диска с огромной скоростью вращается шпиндель с магнитными блинами, а читающая головка интенсивно бегает по всем их радиусам, считывая и записывая информацию. В процессе работы жесткий диск создает достаточно значительные вибрации, которые передаются корпусу системного блока, если винчестер классически закреплен в 3,5" разъеме. Некоторые "продвинутые" корпуса имеют резиновые прокладки в местах контакта корпуса с жестким диском, что сильно снижает передаваемые на корпус вибрации (к примеру, корпуса серии ASUS Ascot). Но сам жесткий диск при этом продолжает оставаться источником шума, хотя общий уровень шума становится заметно меньше. А ведь жесткий диск при этом еще и существенно нагревается. Рассмотрим и классифицируем методики борьбы с шумом и нагревом по отдельности, а затем изучим пару комплексных систем для решения этих проблем.

Методы борьбы с шумом жесткого диска

Если ваш корпус не оборудован резиновыми вставками, то можно использовать специальный резиновый подвес для жесткого диска в 5,25" разъем. Один из таких адаптеров был обнаружен в российской рознице под названием " Scythe Hard Disk Stabilizer 2 ". Есть еще немало аналогичных устройства, но найти их в продаже очень нелегко, а этот удачно попался под руку. Принцип действия прост: четыре резиновых столбика расширяют крепление жесткого диска с 3,5" формата до 5,25". В результате жесткий диск висит в корпусном разъем 5,25" на резиновом подвесе.
 Scythe Hard Disk Stabilizer 2
Scythe Hard Disk Stabilizer 2
Как показала практика, уровень шума после такой модификации становится заметно ниже. Неудивительно, ведь такой подход позволяет наилучшим образом гасить передаваемые на корпус вибрации. Второй способ сделать жесткий диск тише - использование шумоподавляющих коробок под 5,25" отсек корпуса.
 Cooler Master Cool Drive 9
Cooler Master Cool Drive 9
Жесткий диск прячется внутрь этой коробки, задача которой - поглощать вибрации и шум от работы жесткого диска. Данный метод обладает наибольшей эффективностью в подавлении шума, но обостряет другой вопрос - охлаждение жесткого диска. Для решения этой задачи иногда используются дополнительные вентиляторы на продув. Но это уже отдельная тема.

Охлаждение

Жесткий диск тоже нагревается, ведь внутри него практически непрерывно работают механические и электронные блоки, выделяя тепло. Производители жестких дисков признают, что надежность работы их устройств при увеличении рабочей температуры с 45 до 55 градусов падает в 2 (!) раза. В обычных условиях тепло рассеивается с поверхности корпуса жесткого диска и передается стенкам корпуса в местах контакта. Современные корпуса часто оснащаются вентиляторами "на вдув", располагаемыми на передней стенке корпуса. Помимо общей вентиляции, они еще и осуществляют обдув жестких дисков. Такой способ считается самым эффективным по охлаждению, особенно, если в системе стоит несколько жестких дисков, которые плотно забивают посадочные места в корпусе. В корпусах, не оснащенных такими вентиляторами, дополнительное охлаждение жесткого диска можно обеспечить разнообразными HDD-кулерами. В большинстве своем они делятся на три вида:

Подвесные вентиляторы

 Titan TTC-HD11
Titan TTC-HD11
Подвесные вентиляторы закрепляются на дно жесткого диска и обдувают корпус вместе с электронной оснасткой. Обычно они состоят из одного или двух вентиляторов, которые вращаются со скоростью 3000~6000 об/мин. Такие устройства чаще всего даже изначально не отличаются низким уровнем шума, а со временем, когда подшипники вентиляторов начинают портиться, шум от вентиляторов становится просто невыносим. Тем не менее, эффективность охлаждения находится на довольно высоком уровне, активный обдув корпуса делает свое дело.

Салазки в разъем 5,25" с вентиляторами на продув

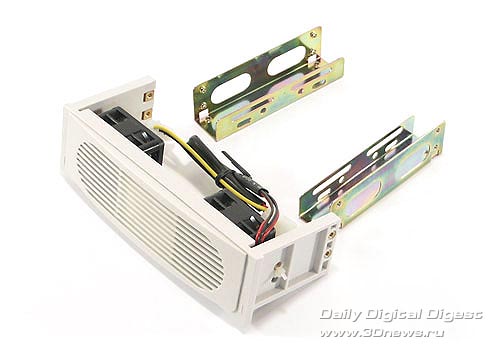

 Akasa AK-HDF-W
Akasa AK-HDF-W
Название красноречиво описывает устройство такого кулера: при помощи салазок жесткий диск устанавливается в разъем 5,25", а на место заглушки на лицевой части корпуса крепится панель с вентиляторами, которая забирает воздух снаружи корпуса и обдувает им жесткий диск. Преимущества конструкции в том, что воздух для обдува забирается снаружи системного блока, он всегда будет прохладнее воздуха внутри. Недостатки тоже очевидны из описания конструкции: вентиляторы, количество которых обычно равно двум-трем, имеют типоразмер 30~40 мм, так как их ограничивает ширина панели. Скорость таких "малышей" еще выше, чем в предыдущем случае, примерно 5000~7000 об/мин. Изначально шум от них не сильно давит на уши, но долговечность подшипников при такой скорости вращения гораздо ниже, и выходят из строя они быстрее, с соответствующими последствиями.

Радиаторы для HDD с установкой в 5,25" разъем

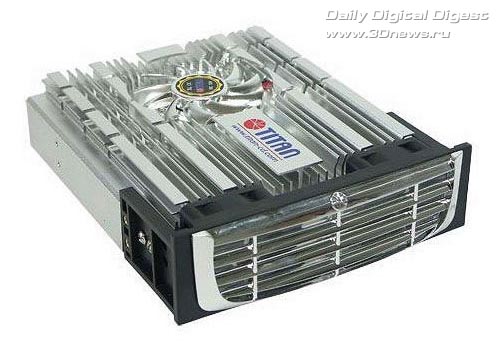

 Titan ALASKA TTC-HD88
Titan ALASKA TTC-HD88
Это уже более продвинутое устройство, на жесткий диск закрепляется радиатор, который увеличивает поверхность рассеивания тепла, улучшая тем самым охлаждение. Иногда эти радиаторы для большей эффективности еще и обдуваются вентиляторами. На деле эффективность такого радиатора более всего зависит от организации теплообмена жесткого диска и радиатора. Чем меньше теплое сопротивление в местах контакта жесткого диска с радиаторами, тем выше эффективность системы охлаждения. Но это очень непросто. Жесткий диск не имеет специальных контактных поверхностей для теплосъемников, более или менее эффективно можно отводить тепло только от боковых стенок, которые имеют ровную поверхность и снабжены монтажными отверстиями для установки. Охлаждение электронной оснастки жесткого диска возможно только при помощи теплопроводных прокладок, которые обладают наименьшей эффективностью из всех способов теплоотвода. Эффективность HDD-кулера такого типа определяется эффективностью отвода тепла от жесткого диска и эффективностью его рассеивания с поверхности радиатора. Сегодня мы рассмотрим два радиатора для HDD с установкой в 5,25" разъем, которые призваны снизить уровень шума от работы жесткого диска, при этом обеспечивая должное охлаждение.

Titan RTNV HDD Cooler (TTC-HD90)

Радиатор поставляется запаянный в блистер, но все его особенности и преимущества расписаны на всех сторонах упаковки. Прозрачная вставка на лицевой стороне позволяет бегло оценить радиатор еще до вскрытия упаковки. "Громкие" наклейки гласят о том, что радиатор повышает эффективность охлаждения на 23%, при этом снижая уровень шума на 13%. Характеристик у пассивного радиатора не слишком много, но все, что удалось найти, приводим в таблице:
Спецификация
Модель Titan RTNV HDD Cooler (TTC-HD90)
Габаритные размеры (ШхГхВ), мм 146x155x42
Материал радиатора Алюминий
Теплопроводные прокладки, мм 130x85x2 (1шт)
130x85x5 (1шт)
Уровень шума, дБ 0
Вес, г 765
Примерная цена, $ 28~35*
* На момент написания обзора было всего несколько предложений в Москве
Ничего приметного в спецификации в глаза не бросается, но если кого-то удивил вес, напомним, что радиатор крепится в корпусной разъем 5,25", так что вес тут не имеет особого значения. После вскрытия запаянного блистера можно, наконец, рассмотреть все компоненты радиатора Titan TTC-HD90.
Система охлаждения состоит из двух половинок радиатора и набора крепежа для сбора конструкции. Жесткий диск помещается между половинками радиатора, и половинки стягиваются винтами.
Внутри обеих половинок наклеены теплопроводные прокладки, их роль заключается в передаче тепла от жесткого диска к радиатору, а также в равномерном распределении давления, которое возникает после сбора конструкции. Как вы, вероятно, заметили, в спецификации толщина прокладок отличается: 2 мм и 5 мм, прокладка потолще предназначена для той стороны жесткого диска, на которую выходит плата с электронной обвеской и корпус двигателя. Как видно на фотографии, в изначальном состоянии тепловодные прокладки защищены пленкой от попадания пыли и прочих частиц, пленку пред установкой надо не забыть удалить. При сборке выявился один спорный момент: верхняя стенка жесткого диска, которая контактирует с тонкой теплопроводной прокладкой, почти полностью заклеена фирменной наклейкой производителя, на которой указана информация о накопителе. Для хорошей теплопередачи от поверхности металла к термопрокладке надо эту наклейку удалить, ведь она выступает как тепловой изолятор, но в случае ее удаления жесткий диск с большой степенью вероятности потеряет гарантию, что не для всех приемлемо. Вот тут и возникает дилемма: удалять наклейку или нет. Мы решили не удалять, во-первых, и гарантии лишаться не особенно хочется, а во-вторых, верхняя крышка рассеивает не так много тепла, чтобы нуждаться в интенсивном охлаждении. Поясним: верхняя стенка служит "крышкой" для всей конструкции жесткого диска и крепится к корпусу через герметизирующую прокладку. Следовательно, она не контактирует напрямую ни с одним нагревающимся элементом, и ее нагрев обусловлен по большей части температурой атмосферы внутри жесткого диска. Возвращаясь к изучению конструкции радиатора Titan TTC-HD90, рассмотрим его механизмы шумоподавления. Их достаточно наглядно демонстрирует иллюстрация с сайта производителя:
Верхняя и нижняя стенки жесткого диска контактируют с мягкими термопрокладками, которые не только передают тепло на радиатор, но и выполняют роль демпфера, гася вибрации и шум. Боковые стенки изнутри обклеены специальным мягким шумопоглощающим материалом, который имеет пористую структуру.
После того, как защитные пленки удалены, надо обезжирить поверхность жесткого диска и поместить его между двух половинок радиатора. Далее конструкция стягивается четырьмя винтами. Надо отметить, что зажимается жесткий диск очень существенно, даже возникло некоторое опасение за целостность платы с электроникой и порты вывода, но в конечном итоге никаких повреждений не получилось. Собранная конструкция имеете такой вид:
Жесткий диск закован в броню как средневековый рыцарь. На свет сквозь "забрало" выглядывает только планка с интерфейсами подключения.
В этом же ракурсе отлично виден профиль радиатора, оребрение развито достаточно серьезно, что должно положительно сказаться на эффективности охлаждения. Собранная система устанавливается в 5,25" разъем системного блока, к ней подключается интерфейсный кабель и кабель питания. Рекомендуем устанавливать радиатор таким образом, чтобы сверху и снизу оставались свободные слоты 5,25", так эффективность рассеивания тепла будет заметно выше.

Scythe Quite Drive

Второй рассматриваемый сегодня радиатор принципиально отличается от первого. Его даже "радиатором" можно назвать только с очень большой натяжкой, Scythe Quite Drive - это скорее шумо- и вибропоглощающий короб для жесткого диска. Если Titan TTC-HD90 предназначен в первую очередь для охлаждения "харда", то Scythe Quite Drive должен сделать его как можно тише. Даже надписи на коробке стараются как можно меньше рассказать об охлаждающих свойствах, напористо повествуя о борьбе с шумом и вибрациями. Из характеристик устройства на официальном сайте удалось сформировать следующую спецификацию:
Спецификация
Модель Scythe Quiet Drive SQD-1000
Габаритные размеры (ШхГхВ), мм 145х198х36,5
Поддержка жестких дисков 3,5" HDD (IDE & STA)
2,5" HDD (необходим опциональный переходник)
Ограничение по скорости вращения
шпинделя HDD, об/мин
10 000
Материал радиатора Алюминий
Вес, г 860
Примерная цена, $ 33~50
Отметим, что купить это решение для шумоизоляции и охлаждения жесткого диска гораздо легче, чем новинку Titan TTC-HD90, причем большинство предложений лежит в диапазоне 33-40 долларов США, что вполне приемлемо. При видимой компактности, коробка весит довольно ощутимо, и это неудивительно, из ее недр на свет появился целый ворох непонятных с первого взгляда коробочек и аксессуаров:
Две половинки алюминиевой небольшой коробочки, две половинки большой черной коробки, обклеенные изнутри пористым материалом, две прокладки, пара переходников, два набора винтиков и, наконец, долгожданная инструкция по сбору всего этого "счастья". Уже из инструкции становится ясно, что в первую очередь надо вложить жесткий диск в одну половинку малой коробочки и накрыть другой. Далее полученный "бутерброд" стягивается шестью винтами, по три с каждой стороны.
Задача этого малого короба - снять тепло с боковых плоскостей жесткого диска и распределить его на верхнюю и нижнюю плоскость. Некоторую шумоподавляющую роль короб также играет, хотя не особо значительную. Далее на верхнюю и нижнюю плоскость наклеиваются теплопроводные прокладки, перед этим поверхности надо обезжирить. На фотографии выше мы уже их наклеили.
Внешний короб (больший) играет уже другую роль, его задача - поглощать шум и вибрации. Для этого по всему периметру боковые стенки обклеены довольно плотным пористым материалом, который, по заявлению производителя, исключительно эффективно подавляет акустические шумы.
Слой пористого материала достаточно толстый, так что заверениям производителя вполне можно поверить. Малый короб с зажатым внутри жестким диском вкладывается в эту шумопоглощающую "кроватку" довольно плотно, зазорами по бокам даже и не пахнет. Нижняя стенка и крышка большого короба не имеют абсорбирующего покрытия, малый короб контактирует с ними через теплопроводные прокладки, которые дополнительно выполняют роль демпфера, поглощающего шум и вибрации. Внешний короб с установленным внутри жестким диском накрывается крышкой и стягивается шестью винтами. В итоге конструкция приобретает следующий вид:
Так как порты для подключения интерфейсного кабеля и кабеля питания не выходят наружу, применяется специальный удлинитель, который выводит порты наружу. Для SATA жестких дисков он имеет спаренный вид (как показано на фотографии), а для IDE-интерфейса предусмотрен только удлинитель питания, интерфейсный шлейф просто заходит внутрь конструкции. На выходе из недр внешнего короба кабели плотно зажимаются абсорбирующими прокладками, поэтому никакой лазейки для шума не оставлено даже здесь. Последним штрихом в конструкции короба для жесткого диска Scythe Quite Drive можно назвать его внешний вид. Вся поверхность конструкции выкрашена глянцевой черной краской, что смотрится очень благородно и наверняка будет оценено владельцами корпусов с прозрачной боковой стенкой и подсветками.
Кстати, в этом ракурсе видна еще одна особенность, о которой не было сказано ранее. Контактные площадки для монтажа короба в разъеме корпуса 5,25" закреплены через аналогичный пористый материал. Таким образом, вибрации всей конструкции на корпус компьютера передаются минимально. Интересно то, что короб устанавливается в 5,25" разъеме корпуса таким образом, что жесткий диск внутри лежит "вверх брюшком". Трудно сказать, как именно скажется такой режим на работе жесткого диска, но если у вас в корпусе есть два свободных разъема 5,25" рядом, то короб вполне можно поставить "вверх ногами", и тогда жесткий диск окажется в правильном положении. Мы с сами увидели, что борьба с вибрациями и шумом жесткого диска в конструкции Scythe Quite Drive реализована на очень высоком уровне, продумана каждая деталь. Ну а что же с охлаждением? Теплоотвод осуществляется только с боковых плоскостей жесткого диска, далее отведенное тепло передается на внешний короб и рассеивается с его поверхности. И это все. Без внимания остались все электронные элементы на жестком диске и кожух двигателя, который также расположен на дне. Не самый лучший расклад, но посмотрим, как конструкция покажет себя в деле.

Тестирование

Сравнивать рассмотренные устройства необходимо по двум параметрам: эффективности охлаждения и уровню шума. Чтобы понять, какие преимущества может обеспечить шумоподавляющий кулер для жесткого диска, мы дополнительно провели замеры температуры жесткого диска, установленного в стандартный 3,5" разъем с обдувом от корпусного вентилятора "на вдув". Также было проведено тестирование жесткого диска, установленного в 5,25" разъем корпуса на виброгасящем подвесе Scythe Hard Disk Stabilizer 2. В этом случае жесткий диск оставался без обдува, т.е. охлаждение происходило только за счет рассеивания тепла с его поверхности. Тестовый стенд использовался тот же самый, который применяется при тестировании кулеров, многим он уже знаком:
Конфигурация тестового стенда
Процессор LGA775 Intel Core2Duo E6750 (Conroe, G0) @3600 МГц / 1,4 В
Кулер Zalman CNPS9700 LED (~1300 об/мин)
Материнская плата ASUS P5K Premium rev. 2.00G (P35)
Оперативная память 4x 1024 DDR2 800 OCZ XTC Platinum Rev.2 (OCZ2P800R21G)
Видеокарта 256 Мб Palit GeForce 8600GT Sonic (DDR3)
Жесткий диск 400 Гб Seagate SATA II, 16 Мб кэш (ST3400620AS)
Корпус ThermalTake Xaser II (window, 5 корпусных вентиляторов 80 мм)
Блок питания FSP Optima 600W (OPS600-80GLN)
Методика тестирования проста: температура винчестера снималась стандартными средствами диагностирования S.M.A.R.T. примерно после часа прогрева, когда температура уже устоялась. Нагрев производился модулем стресс-тестирования Everest (версия 4.20.1170) под названием "Stress local disks", он до предела нагружает жесткий диск, что позволяет оценить максимальную температуру, до которой диск может нагреться при длительной нагрузке. Остается добавить, что температура окружающей среды во время тестирования составляла 27-28 градусов Цельсия, что является стандартной комнатной температурой в хорошо отапливаемом помещении.

Результаты тестирования и выводы

Результаты тестирования получились немного неожиданные, кроме того, график не отражает акустические параметры, а они оказались более чем интересные. Так что рассмотрим по очереди каждый режим, анализируя его особенности, уровень шума и эффективность охлаждения: С обдувом (в 3,5" разъеме с корпусным вентилятором) Этот режим представляет собой классическое расположение жесткого диска в 3,5" разъеме корпуса. Именно так желательно собирать любой стандартный компьютер. В нашем случае прямо напротив жесткого диска располагался корпусной вентилятор "на вдув", который предназначен не только для нагнетания воздуха в корпус, но и для охлаждения этим воздухом жестких дисков в 3,5" корзине. Такая методика используется почти во всех новых компьютерных корпусах: где-то вентилятор стоит изначально, где-то просто предусмотрено место для него. Эффективность охлаждения в таких условиях, безусловно, находится на самом высоком уровне, ведь жесткий диск обдувается прохладным воздухом извне. Даже несмотря на то, что вентилятор работал в режиме пониженных оборотов (порядка 1200~1500 об/мин), температура жесткого диска не достигла 40 градусов даже при максимальной нагрузке. А вот по уровню шума этот режим заслуживает самой низкой оценки. Корпус Thermaltake Xaser II не оборудован резиновыми прокладками в местах контакта жесткого диска в корпусе, что хорошо для охлаждения, тепло передается от боковых стенок диска на корпус компьютера. Но вместе с теплом передаются и вибрации, которые корпус отлично "озвучивает", в итоге слышны все звуки из недр жесткого диска, а переданные на корпус вибрации добавляют свою лепту в акустический фон. Кстати, корпуса пока что очень редко оснащаются резиновыми прокладками для жестких дисков, поэтому эту ситуацию можно назвать классической. Другие методы активного охлаждения (подвесные вентиляторы и салазки в 5,25" разъем с вентиляторами на продув) покажут эффективность охлаждения примерно такого же уровня, но по шумности будут заметно хуже корпусного вентилятора, обдувающего жесткий диск. Потому как вентиляторы маленького размера, используемые в устройствах такого типа, работают на высоких скоростях и быстро изнашиваются, об этом уже рассказывалось в начале статьи. Без обдува (Scythe Hard Disk Stabilizer 2)
В таких условиях чаще всего и живут жесткие диски внутри стандартных компьютеров. Правда, обычно они не закреплены на резиновом подвесе, а просто установлены в 3,5" разъем, но обдува, как правило, лишены. Рассмотренный нами случай характерен отсутствием активного охлаждения и наличием виброгасящих резиновых прокладок между корпусом компьютера и жестким диском. Без активного обдува температура жесткого диска резко увеличилась примерно на 10 градусов, как в режиме максимальной нагрузки, так и в режиме простоя. Тот факт, что рост температуры в обоих режимах оказался почти одинаковым, говорит о том, что тепловыделение жесткого диска не настолько велико, чтобы сил естественной конвекции не хватило для его охлаждения. Температура в режиме покоя не является критичной, а вот под нагрузкой она достигает 50 градусов. Длительная работа при такой температуре не лучшим образом скажется на здоровье жесткого диска, но такой режим работы характерен разве что для серверов или систем, которые занимаются обработкой больших массивов данных (например, обработка больших массивов видео). В домашнем компьютере максимальная нагрузка на жесткий диск случается нечасто. В итоге можно сказать, что такой режим работы близок к грани нежелательного, но в домашних условиях вполне оправдан. В летнюю жару жесткому диску будет заметно "хуже" без дополнительного охлаждения. Что касается уровня шума жесткого диска, установленного в 5,25" разъем при помощи резинового подвеса Scythe Hard Disk Stabilizer 2, то тут нас ждал откровенный сюрприз. Работа "харда" стала заметно тише, скрежет недр никуда не делся, но "рычание" утихло. Оказывается, корпус не просто транслирует, но еще и заметно усиливает шум от вибраций жесткого диска. А при использовании демпфера вибрации гаснут на резине, минимально передаваясь на корпус. Такой метод установки можно смело посоветовать тем, что хочет сделать жесткий диск немного тише, не прибегая к серьезным затратам. Если температура все же напрягает, то можно установить на "брюшко" жесткого диска дополнительный подвесной вентилятор, это значительно улучшит температурный режим, но добавит шум от работы вентилятора.

Titan RTNV HDD Cooler (TTC-HD90)

По сравнению с режимом пассивного охлаждения (без обдува), когда жесткий диск находится без какого-либо охлаждения, использование шумоподавляющего радиатора Titan TTC-HD90 приносит снижение температуры на 2 градуса и в режиме простоя, и режиме максимальной нагрузки. В процентном соотношении это соответствует значению 4%, что явно меньше заявленных 23%. Что же касается самих значений температуры, то они стали еще на пару градусов дальше от критических, а значит, для домашнего использования этот радиатор может стать как раз тем дополнительным аксессуаром, который позволит не беспокоиться о здоровье винчестера. А вот для интенсивного использования в режиме 24 часа 7 дней в неделю такого охлаждения будет недостаточно, поэтому для серверов и рабочих станций обработки данных пассивного радиатора этого уровня будет недостаточно. В отношении шумоподавляющих свойств, можно отметить некоторое снижение высокочастотного "повизгивания" жесткого диска и довольно эффективное погашение вибраций, хотя и не такое эффективное, как при использовании Scythe Hard Disk Stabilizer 2. В общем и целом, шум от винчестера уменьшился, но не принципиально. Субъективно указанное значение снижения уровня шума в 13% как раз и соответствует действительности. Использование Titan TTC-HD90 немного улучшает температурный режим, при этом несколько снижая уровень шума от жесткого диска. При стоимости в районе $30 это выглядит не самой выгодной покупкой, но устройств подобного типа на российском рынке представлено очень мало, так что конкурентов у Titan TTC-HD90 почти нет. Радиаторы для жесткого диска с активным обдувом (к примеру, приведенный на иллюстрации в начале статьи радиатор Titan ALASKA TTC-HD88) обеспечивают гораздо более высокую эффективность охлаждения, но за нее придется заплатить шумом от вентиляторов. Использование такого радиатора оправданно тогда, когда охлаждение винчестера - более приоритетная задача, чем снижение уровня шума.

Scythe Quite Drive

А вот если вам нужно сделать жесткий диск как можно тише, то Scythe Quite Drive - это именно то, что нужно. Практическое тестирование показало, что эффективность шумоподавления этого короба для жесткого диска находится на высочайшем уровне. Вместо настойчивого скрежета и попискивания из недр системного блока доносятся лишь приглушенные звуки, которые почти не выделяются на фоне тихого системного блока. Так что для любителей тишины такой короб станет просто находкой. Но у медали есть и обратная сторона - эффективность охлаждения, по результатам тестирования, оказалась на одном уровне с полным отсутствием такового. Впрочем, этого и следовало ожидать: короб имеет гладкие ровные стенки, без какого-либо намека на радиатор. Таким образом, площадь рассеивания тепла получается очень маленькой. Хотя, надо отметить, что эффективность отвода тепла от жесткого диска к внешнему корпусу короба находится на высоком уровне, иначе температура винчестера, упакованного внутри короба, была бы выше, чем в пассивном режиме без какого-либо охлаждения. Серьезный недостаток этой конструкции - отсутствие отвода тепла от "брюшка" жесткого диска, на котором расположены кожух двигателя и плата с электроникой. Для реализации этой задачи вполне можно было бы использовать термопрокладку, подобную той, которая идет в комплекте с радиатором Titan TTC-HD90, в результате микросхемы контроллера получили бы более эффективное охлаждение. Главное замечание напрашивается само собой - вместо гладкой поверхности внешнего короба нужна ребристая, это сразу раза в два повысило бы площадь рассеивания тепла, а значит, и эффективность охлаждения, которой так не хватает Scythe Quite Drive.

Охлаждение жесткого диска и тишина - совместимы ли эти понятия?

Как показало тестирование двух коробов для жесткого диска, эти понятия совместимы с большим трудом. К сожалению, ни один из рассмотренных вариантов не позволяет найти сбалансированное решение между охлаждением и шумоизоляцией. Titan TTC-HD90 удовлетворительно справляется с охлаждением (именно удовлетворительно, а не хорошо), но шум от работы винчестера заглушает лишь самую малость. Scythe Quite Drive, наоборот, великолепно справился с подавлением шума, а вот с охлаждением дело обстоит совсем "кисло". Впрочем, не все так безнадежно. Если компания Scythe все же возьмется доработать короб Quite Drive и добавит такие важные элементы, как теплоотвод от "брюшка" жесткого диска и радиатор на поверхности короба, то есть очень большая вероятность, что появится то самое заветное устройство, которое совместит в себе эффективное подавление шума "харда" вкупе с достойным охлаждением оного. P.S. В данном материале мы не упомянули еще и таких экзотических устройствах охлаждения, как водяные кулеры (водоблоки) для жестких дисков. На самом деле, именно эти устройства и могут воплотить в реальность идею эффективной борьбы с шумом и нагревом одновременно. Если на жесткий диск закрепить теплосъемник, включенный в контур водяного охлаждения, а затем поместить жесткий диск в шумоизоляционный короб, то мы получим высочайшую эффективность водяного охлаждения вкупе с хорошей шумоизоляцией. Причем, шумоизоляция может быть даже более эффективной, чем у короба Scythe Quite Drive. Так как отвод тепла осуществляется водой, появляется возможность обклеить абсорбирующим материалом все внутренние стенки короба, что, несомненно, будет эффективнее подавлять шумы и вибрации. Подобные серийные устройства существуют (например, Innovatek HDM L-Pro), но это направление носит больше концептуальный характер и развито пока очень слабо. Кроме того, метод водяного охлаждения жесткого диска подойдет только тем, кто уже использует водяное охлаждение компьютера. Ставить "водянку" специально для охлаждения жесткого диска, пожалуй, дороговато. По итогам обзора можно сказать, что рассмотренное направление пока определенно слабо развито, много чего еще можно сделать и улучшить. А значит, впереди еще много нового и интересного. Мы же продолжим "держать нос по ветру", рассказывая вам о последних новинках в сфере охлаждения компьютерных элементов.
