Блок питания Thermaltake Toughpower 750W: стабильность с запасом

Thermaltake Toughpower 750W
Несколько последних поколений ключевых компонентов для настольных ПК – преимущественно процессоров и видеокарт, поступательно взвинтили общее энергопотребление систем до немыслимых ранее уровней. Покупатели, не интересовавшиеся обновлением ПК на протяжении последних года-двух, при знакомстве с новыми спецификациями современного "железа" с удивлением выясняют для себя интересные вещи. Мало того, что для обеспечения качественного питания требуется значительно обновленный набор разъёмов блока питания, в дополнение к этому требуемая мощность этих БП выросла значительным образом - для типичной офисной машинки уже неплохо иметь 350 Вт источник питания, для обычного домашнего ПК не помешает 400 Вт, а что-нибудь посерьёзнее для игр или экспериментов – и того больше! Что далеко ходить, достаточно вспомнить так и не получивший массового распространения стандарт BTX, закладывавшийся под потенциально впечатляющие характеристики… Хорошо, что рано или поздно любой безумной гонке приходит конец. Рано или поздно кто-то должен было образумиться и предложить что-то более разумное нежели перспективу горячих настольных компьютерных агрегатов с киловаттным энергопотреблением. В стане производителей процессоров ушла в прошлое "гонка гигагерцев", на смену ей пришла рачительная доктрина "производительности на ватт" – вместе с многоядерностью и новыми технологическими процессами производства более экономичных чипов. По крайней мере, последние поколения процессоров демонстрируют умеренную тягу к пожиранию амперов – заметно меньшую нежели предшествовавшие поколения. Есть надежда, что подобное благоразумие рано или поздно также победит в стане производителей современной 3D графики, однако уже сейчас дикий рост энергопотребления настольных ПК заметно снизился, и это не может не радовать. Впрочем, если вы всё же намерены оснастить свою систему чем-то вроде вроде современной двойной графической системы ATI CrossFire на базе карт X1900XT/XTX, шуточки придётся отложить в сторону, без мощного современного БП у вас попросту ничего не запустится. 750w Пока продолжалась гонка мегагерцев-киловаттов, производители блоков питания также не сидели сложа руки: нужны мощные блоки питания – да пожалуйста, сколько угодно! И если ещё в прошлом году модели для настольных ПК с заявленной мощностью более 550 Вт были относительной редкостью, то сейчас такое добро предлагает большинство компаний, а многие пошли ещё дальше, впритык к киловаттному барьеру и дальше, лишь бы был спрос! В то же время не стояли на месте различные технологии, связанные с обеспечением качественного питания, и где как не в мощных high-end блоках питания с соответствующей ценой реализовывать все эти наработки. Иными словами, далеко не правило, но в целом прослеживается чёткая закономерность: именно в мощных БП последнего времени применяются качественные фильтры и схемы раздельного питания, наиболее высококачественные трансформаторы, дроссели и электролитические конденсаторы, именно в этих системах питания обкатываются передовые системы оптимального бесшумного охлаждения. Таким образом, мощный БП "продвинутой" high-end серии – это не только умопомрачительные сотни ватт на этикетке, это, как правило, ещё и высокое качество. Сегодня мы познакомимся с одним из таких блоков питания производства компании Thermaltake. Линейка БП серии Toughpower - самая "серьёзная" среди систем питания от Thermaltake для настольных ПК, нынче включает в себя десять моделей мощностью от 550 Вт до только недавно анонсированных 1200 Вт. Сегодня мы познакомимся с возможностями модели Toughpower 750W W0117 из семейства стандартных моделей этой серии.
Thermaltake Toughpower 750W
Прежде чем перейти от вступления к содержательной части сегодняшней статьи, необходимо сделать определённые уточнения. В настоящее время методика - равно как и стенд для тестирования блоков питания в нашей редакции находятся в стадии разработки. Лишь специалисты могут по достоинству оценить сложности, связанные с созданием полноценного стенда для тестирования БП – это же не видеокарта или процессор, которые достаточно вставить в ПК и стенд готов, остальное – дело настроек и соответствующих программ тестирования, здесь требуется подготовка специфического аппаратного обеспечения вкупе с определённым измерительным оборудованием. Однако пропускать мимо лаборатории в период создания тестового стенда наиболее яркие решения совершенно негоже, если есть возможность познакомить наших читателей хотя бы с характеристиками интересных новинок. Словом, сегодня перед вами – не полноценное тестовое исследование, но обычный честный обзор, сделанный тем не менее, с максимально возможными в таких условиях подробностями. Это, на наш взгляд, лучше, чем ничего.

Упаковка, комплектация, первые впечатления

Thermaltake Toughpower 750W
Thermaltake Toughpower 750W

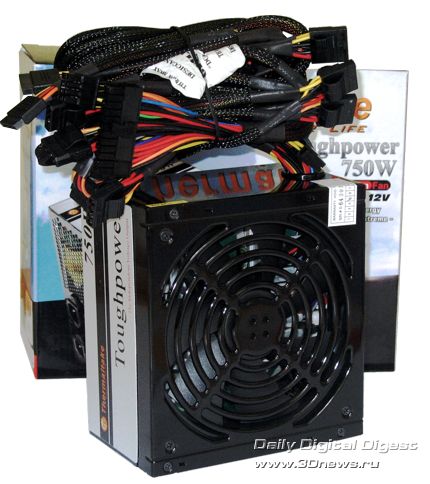

Многие современные товары выполнены так, что их хочется купить уже от одного вида красивой упаковки. Продукция Thermaltake в этом плане не исключение – блок питания Toughpower 750W поставляется в очень красивой коробке с пластиковой ручкой, на зависть даже некоторым устройствам бытовой электроники. В целом такое красочное исполнение упаковки – не редкость для high-end товаров, однако плюс Thermaltake в том, что она сделала его стандартом для своих изделий.
Thermaltake Toughpower 750W
Внутри коробки мы обнаруживаем блок питания Thermaltake Toughpower 750W, кабель питания в отдельной упаковке, краткое бумажное руководство пользователя, силиконовую противовибрационную прокладку и крепёжные винты в количестве четырёх штук – всё что нужно для установки и начала эксплуатации.
Thermaltake Toughpower 750W
Как выяснилось впоследствии, эта самая антивибрационная прокладка фактически является излишеством ввиду минимальной вибрации БП, этакий приятный бонус, хотя для пущей надёжности - почему бы и нет.
Thermaltake Toughpower 750W

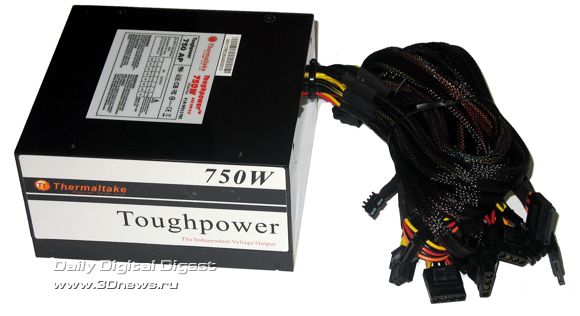

Слов нет – блок питания выглядит как картинка – чёрный глянец корпуса удачно контрастирует с матовой серебристой алюминиевой накладкой на "лицевой" стороне. Впрочем, всё равно всем этим прелестям предстоит навек скрыться в недрах корпуса ПК, так что эстетика оформления явно предназначена для витрины магазина.
Thermaltake Toughpower 750W
Каждый кабель блока питания заботливо упакован в сетчатую пластиковую оплётку, никаких проблем с разводкой внутри корпуса быть не должно. Что касается доступных разъёмов питания – тут всё, что только может и не может пригодиться при работе с современным оборудованием: 24-контактный основной разъём для питания системной платы, по одному 8-контактному EPS и 4-контактному 12 В разъёму, восемь 4-контактных разъёма Molex для подключения периферии со специальными защёлками для быстрого отсоединения, а также два разъёма для питания реликтовых 3,5-дюймовых флоппи-дисководов, шесть 5-контактных разъёмов питания для SATA-приводов и два 6-контактных разъёма для питания PCI Express устройств. Словом, даже подключение самых-самых современных Core 2 Duo плат с таким блоком питания не проблема.
Thermaltake Toughpower 750W
Thermaltake Toughpower 750W
Прежде чем перейти к "внутреннему миру" Toughpower 750W – справка о характеристиках модели:
  • Наименование - W0117
  • Максимальная мощность - 750 Вт
  • Система охлаждения: 14 см вентилятор с двумя шариковыми подшипниками, габариты 140 х 140 х 25 мм, скорость 1900 об/мин (±10%), воздушный поток - 82 CFM; шум: 16 дБ при 1300 об/мин
  • Соответствие стандарту ATX 12V 2.2 и EPS 12V
  • Поддержка систем с 2-ядерными процессорами, SLI и Cross-Fire видеосистемами
  • Новое поколение системы раздельного питания – четыре шины +12 В (12V1, 12V2, 12V3, 12V4) для работы с high-end графикой с суммарным током нагрузки до 60 A (или до 18 А на шину)
  • Активный модуль коррекции мощности (Active Power Factor Correction) с PF>0.99 и заявленным КПД до 85%
  • Регулировка напряжения в пределах ±3%
  • Средняя заявленная наработка на отказ (MTBF) – более 120 тысяч часов
  • Системы защиты: превышение тока, превышение напряжения, защита от короткого замыкания
  • Габариты: 160 x 150 x 85 мм
  • Вес: 2,6 кг
  • Питание: 100 - 240 В, 47 - 63 Гц
Thermaltake Toughpower 750W
Нормированные показатели нагрузки по каждой шине приведены в таблице ниже.
Нагрузка по каналам
Напряжение +3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5VSB
Max.
нагрузка
30A
28A
18A
18A
18A
18A
0.8A
3A
Min
нагрузка
0,5A
2,0A
1,0A
1,0A
1,0A
1,0A
0A
0A
Пиковая нагрузка
-
-
-
-
-
-
-
3,5A
Предел коррекции
±3%
±3%
±3%
±3%
±3%
±3%
+9,-5%
+5,-3%
Пульсации
50 мВ
50 мВ
120 мВ
120 мВ
120 мВ
120 мВ
120 мВ
50 мВ
Thermaltake Toughpower 750W
Thermaltake Toughpower 750W
Не могу с какой-либо долей точности утверждать, какая именно компания является OEM-производителем блока питания Toughpower 750W для Thermaltake, однако нет сомнений, поставщик подбирался самый лучший, с максимальной тщательностью относящийся к своей работе. Корпус БП выполнен из достаточно толстой стали с качественным покрытием лаком. Каждый намоточный элемент заботливо обёрнут зелёной изолирующей лентой для защиты от пыли, пайка всех элементов выглядит качественно и надёжно, во всех критичных местах пайки, в том числе, с тыльной стороны печатной платы, расположены прокладки из белого пластика; особенно внушительно смотрятся радиаторы системы.
Thermaltake Toughpower 750W
Thermaltake Toughpower 750W
Однако центральный элемент конструкции, сразу же приковывающий ваше внимание - это огромный, с максимально возможными даже в таком блоке питания 140 мм вентилятор. Увеличение диаметра кулера позволило добиться воздушного потока 82 CFM при достаточно низких оборотах – не более 1900 об/мин, при максимальной нагрузке блока питания.
Thermaltake Toughpower 750W

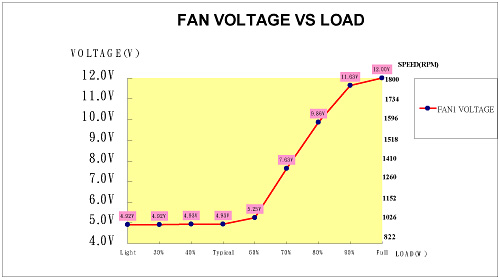

Обороты вентилятора автоматически управляются температурным датчиком, а график примерной зависимости напряжения питания кулера от общей нагрузки Toughpower 750W, и, соответственно, скорость вращения вентилятора, приведена ниже. Отмечу также, что инженеры-разработчики предусмотрели специальную прозрачную пластиковую подкладку под кулером, служащую своеобразной "направляющей" для создания оптимальных потоков воздуха внутри БП.
Thermaltake Toughpower 750W

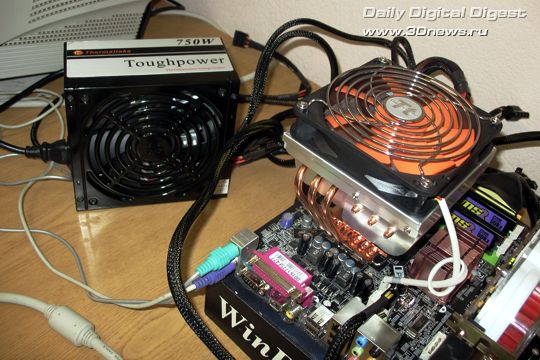

Собственно говоря, всё, что можно оценить у столь интересного устройства без испытательного нагрузочно-измерительного стенда – это попытаться услышать шум его вентилятора при полной нагрузке. Увы, на каких только требовательных к питанию системах мы не испытывали Toughpower 750W, добиться какого-либо "шумового эффекта" от него не удалось, шум винчестеров и офиса в целом всё равно сильнее. Впрочем, если верить заявленным производителем 16 дБ (при 1300 об/мин), попытки "услышать вентилятор" заранее были обречены на неудачу. Судя по выше приведённому графику, добиться увеличения оборотов вентилятора можно примерно при 60-70% нагрузке. Полагаю, что система с CrossFire видео и несколькими винчестерами обеспечила этот прирост, однако какого-либо шума мы так и не услышали. Увы, наши возможности тестирования БП на этом этапе исчерпываются только косвенными наблюдениями. Ещё покойный дедушка Хайнлайн говаривал, что "Всё, что нельзя выразить в цифрах, - не наука, это – мнение", и мы с ним совершенно согласны – необходимо форсировать создание нагрузочно-измерительного стенда, чтобы впредь наши статьи по этой тематике поменьше напоминали шарлатанское "прослушивание шума". Увы, дело это не простое, особенно с учётом нынешних "запросов" современных блоков питания – до 30-60 и более ампер для адекватной загрузки отдельных шин! В таких условиях городить огород из намоточных сопротивлений – чистое безумство и каменный век, поэтому создание более-менее серьёзного стенда займёт ещё некоторое время.
Thermaltake Toughpower 750W
Что касается полной нагрузки блоков питания класса Thermaltake Toughpower 750W в реальных приложениях, то есть, в работе с реальными ПК, достаточно трудно себе представить, какой именно должна быть конфигурация для "выборки" полной мощности. Приятно конечно, что Toughpower 750W – один из немногих БП, сертифицированных под ATI CrossFire, но всё же ни системы на базе чипов Intel Pentium D, Core 2 Duo, Core 2 Extreme ни системы на современных чипах AMD не смогут полностью нагрузить такой мощный блок питания. Разве что с довеском в виде SLI или CrossFire системы на двух топовых картах плюс десяток винчестеров… Получается, что покупая блок питания Thermaltake Toughpower 750W, типичный пользователь вряд ли сможет нагрузить его "по полной программе" (за исключением отдельных остро-маньячных случаев). Собственно говоря, возможно, что большая мощность – это не самый главный плюс этого блока питания. Главное, на мой взгляд, в том, что Thermaltake Toughpower 750W – это относительная гарантия сборки блока питания из высококачественных компонентов, наличие активного PFC, четырёх независимых шин +12В, а также множества степеней защиты. И конечно же, отдельно стоит упомянуть сверхтихую работу кулера этого блока питания, а также сказать спасибо, что столь приятная во всех отношениях модель обошлась без ребяческой светодиодной иллюминации.
