FullHD-видео уже прочно вошло в повседневную жизнь. На какой только продукции не встретишь наклейки, информирующие о работе с ним - на медиаплеерах, ноутбуках, мониторах, видеокартах, а иногда даже на телефонах и коммуникаторах! Ну а вся без исключения современная видеотехника оснащена цифровым интерфейсом HDMI (версии от 1.1 до 1.4). Не стали исключением и ТВ-тюнеры. В первую очередь производители обеспечили совместимость с HD-видео в автономных моделях, а вот теперь дошла очередь и до внутренних приемников для шины PCI Express. К нам в лабораторию попало именно такое устройство производства компании AVerMedia Technologies. Это первый в мире ТВ-тюнер, оснащенный HDMI-входом, работающий с разрешением до 1080i/720p.
Технические характеристики
AVerTV CaptureHD
| ||
|---|---|---|
| Интерфейс | PCI Express x1 | |
| Аналоговое вещание | Видео | NTSC/PAL/SECAM |
| Звук | Стереозвук, A2/NICAM | |
| Цифровое вещание | DVB-T | |
| FM-радио | Присутствует | |
| A/V-входы | Видео | HDMI/HDCP (до 1080i/720p)
Композитный (RCA) S-Video Компонентный (YPbPr; до1080i/720p) |
| Аудио | Стерео (RCA)
Работа в режимах 4:3 и 16:9 |
|
| Особенности | Программное сжатие с любым установленным в системе кодеком
Функция сдвига по времени ТВ-планировщик Телетекст |
|
| Цена, руб. | 3000 | |
Комплектация
Тюнер поставляется в картонной коробке традиционных для компании AVerMedia цветов - оранжевом и черном. Внутри кроме платы тюнера пользователь найдет следующий набор аксессуаров:
- короткая металлическая планка для установки тюнера в barebone-системы;
- пульт ДУ с двумя батарейками форм-фактора ААА;
- FM-антенна;
- выносной приемник инфракрасных сигналов с липким основанием;
- A/V-кабель "10-в-1";
- CD с программным обеспечением;
- руководство по установке на русском языке.
Надо сказать, что комплектация ничем примечательным не отличается - не хуже и не лучше, чем у большинства других моделей ТВ-тюнеров.
Конструкция
Классическая для ТВ-тюнеров AVerMedia плата из зеленого текстолита выполнена в низкопрофильном формате и предназначена для установки как в обычные полноразмерные компьютеры, так и в разного рода barebone-системы. При знакомстве с новинкой взгляд искушенного в вопросе компьютерных телеприемников пользователя сразу же приковывает спартанская простота панели разъемов. Их здесь всего три: гнездо для подключения ТВ-антенны, HDMI-порт и… еще один HDMI-порт! "Что-то здесь не так…" - подумает пользователь и будет прав.
Во-первых, гнездо для подключения ТВ-антенны у AVerTV CaptureHD совмещено с гнездом для FM-антенны. Назвать удобной подобную схему можно лишь с большой натяжкой. Без подключения дополнительных разветвителей для просмотра телепередач вам придется подключить одну антенну, а для прослушивания FM-станций - другую. Учитывая вполне стандартные габариты тюнера, антенных гнезд на плате могло бы быть два.
Что касается второго HDMI-порта, то здесь все просто. В отличие от первого, второй порт лишь внешне напоминает HDMI (вернее, применен такой же разъем), но на самом же деле к нему подключается кабель "10-в-1", входящий в комплект поставки тюнера. Этот "многоголовый" кабель служит для реализации всех заявленных в спецификации A/V-входов, а также для подключения выносного приемника ИК-сигналов.
Теперь давайте рассмотрим элементную базу новинки. Тюнер имеет одностороннюю печать элементов. К качеству пайки придраться практически невозможно - оно просто идеальное, что для AverMedia традиционно. На плате установлены три электролитических конденсатора, которые у современных тюнеров встречаются нечасто. Что касается основных элементов конструкции, то здесь разработчики преподнесли несколько сюрпризов.
Декодер выбран очень необычный. Это 10-бит микросхема TM6200 производства компании Trident Microsystems, Inc. К сожалению, даже на сайте производителя по ней нет подробной информации, а потому говорить о каких-либо характеристиках в данном случае не представляется возможным.
Используемый ВЧ-блок мы уже встречали ранее при знакомстве с другими моделями ТВ-тюнеров. Речь идет о полупроводниковом гибридном TDA18271 производства компании NXP Semiconductors. Благодаря встроенным фильтрам шумоподавления и поддержке всех стандартов аналогового и цифрового вещания, этот ВЧ-блок обеспечивает четкий и уверенный прием. Как и на других современных тюнерах AVerMedia, ВЧ-блок закрыт металлическим кожухом с фирменным логотипом компании.
Демодулятором выбрана микросхема DRX 3923 производства компании Micronas. Отказ от аналогичного IF-демодулятора TDA8295, рекомендуемого к установке компанией NXP вместе с полупроводниковым блоком TDA18271, вероятнее всего, связан с удешевлением конструкции.
Аналого-цифровым преобразованием внешнего сигнала занимается процессор AD9985A старейшей на рынке микроэлектроники компании Analog Devices. Среди возможностей устройства стоит отметить работу с разрешениями 1280x1024 или 1080i.

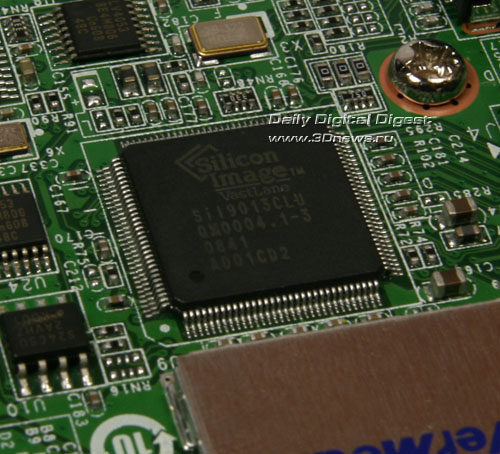

Ну а работу HDMI-интерфейса обеспечивает микросхема Sil9013 компании Silicon Image, Inc.
