Обзор материнской платы ASRock Fatal1ty P67 Professional на чипсете Intel P67

Торговая марка Fatal1ty уже довольно давно (более шести лет) присутствует на IT-рынке, и соответствующие продукты хорошо известны компьютерным энтузиастам. Это материнские платы, модули памяти, блоки питания, звуковые карты, а также различные игровые примочки (мышки, наушники и прочее). Сама марка возникла благодаря успеху киберспортсмена Джонатана Вендела (Johnathan Wendel), который выступает под ником Fatal1ty. Со временем он превратил свой никнейм в название компании, заключающей договора на совместную разработку геймерских комплектующих и периферии с производителями. Впервые на него обратила внимание компания Abit, вскоре после чего была выпущена линейка плат под брендом Fatal1ty. Впрочем, это не помогло Abit, и через несколько лет компания выбыла из турнира производителей материнских плат. Но в 2011 году системные платы Fatal1ty возвращаются в исполнении компании ASRock, и первым продуктом новой серии стала модель Fatal1ty P67 Professional на чипсете Intel P67. Забегая вперед, отметим, что плата получилась очень мощной как в плане функциональности, так и по возможностям расширения. Кроме того, эта модель имеет неплохой набор функций разгона и поддерживает технологии AMD CrossFireX и NVIDIA SLI, что делает ее довольно привлекательной не только для геймеров, но и для оверклокеров.

#Спецификация ASRock Fatal1ty P67 Professional

ASRock Fatal1ty P67 Professional
Процессор Разъем Socket LGA1155;
Поддержка технологии Intel Turbo Boost
Чипсет Intel P67 (PCH);
Связь с процессором: DMI 20 Gb/s
Системная память Четыре 240-контактных слота для DDR3 SDRAM DIMM;
Максимальный объем памяти 32 Гбайт;
Поддерживается память типа DDR3 1066/1333/1600/1866*/2133*;
Возможен двухканальный доступ к памяти;
Поддержка технологии Intel XMP
Графика Три слота PCI Express x16;
Поддержка технологии AMD CrossFireX;
Поддержка технологии NVIDIA SLI/3-Way SLI
Возможности расширения 2 x 32-битных PCI Bus Master слота;
2 x слота PCI Express x1;
12 x портов USB 2.0 (четыре встроенных + восемь дополнительных);
6 x портов USB 3.0 (четыре встроенных + два дополнительных);
2 x порта IEEE1394 (FireWire; один встроенный + один дополнительный);
Звук High Definition Audio 7.1;
2 х сетевых контроллера Gigabit Ethernet
Возможности для разгона Изменение частоты Bclk; изменение множителя;
Изменение напряжения на процессоре, Vtt, PLL, памяти, чипсете и CCSA;

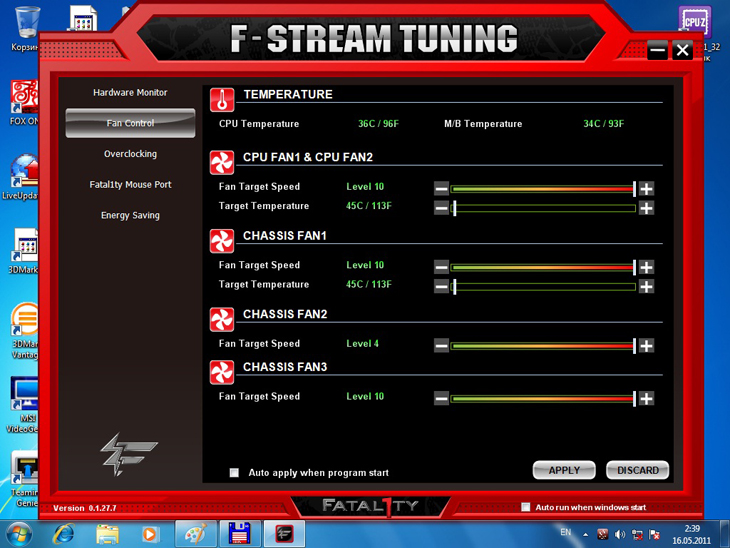

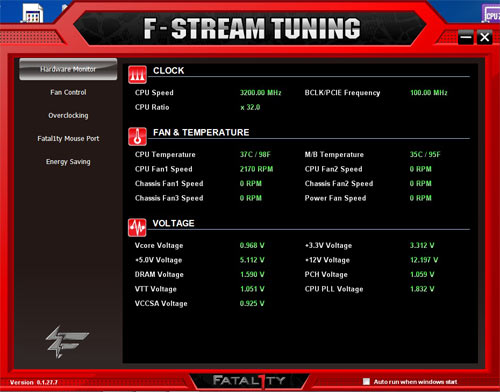

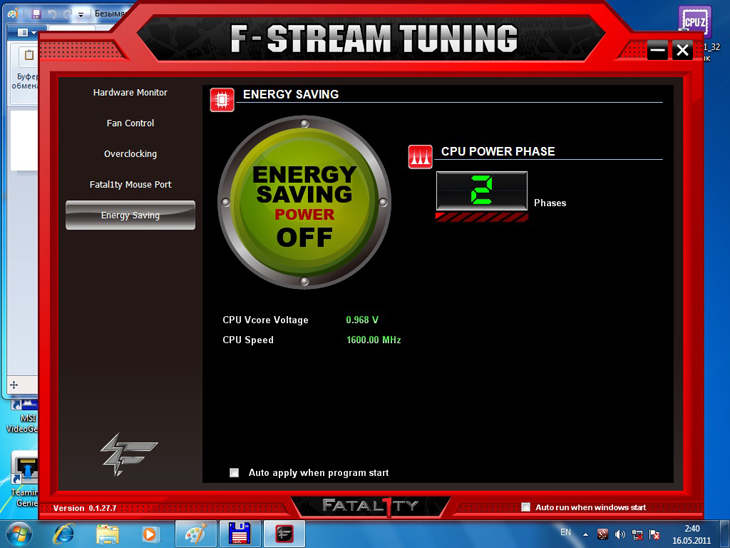

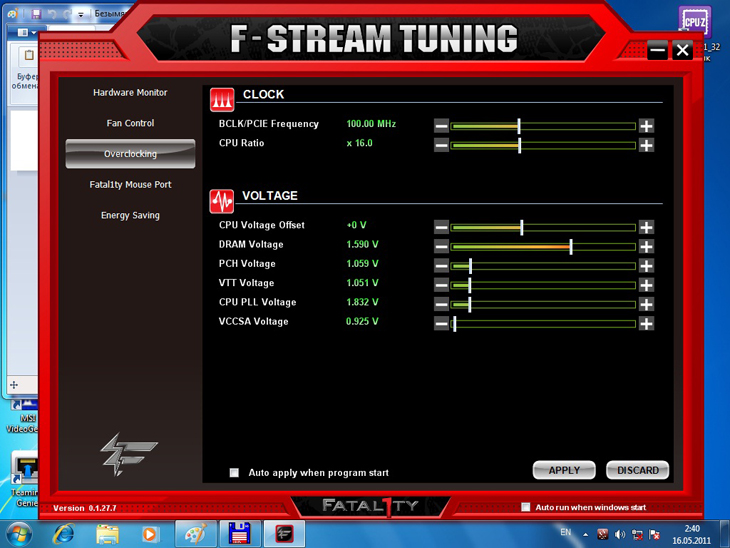

Утилита ASRock F-Stream
Дисковая подсистема 1 канал UltraDMA133/100/66/33 Bus Master IDE (VIA VT6330; с поддержкой до 2 ATAPI-устройств);
Поддержка протокола SerialATA 3 Gb/s (четыре канала — P67, c поддержкой RAID);
Поддержка протокола SerialATA 6 Gb/s (два канала — P67, c поддержкой RAID);
Поддержка протокола SerialATA 6 Gb/s (четыре канала — 2x Marvell SE9120);
Поддержка LS-120 / ZIP / ATAPI CD-ROM
UEFI 64 Мбит Flash ROM;
AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features;

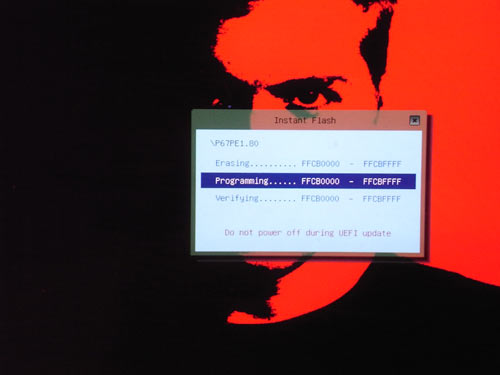

Технология ASRock Instant Flash;
Утилита ASRock F-Stream;
Поддержка профилей CMOS
Разное Один порт для FDD, один последовательный порт, порты для PS/2 клавиатуры и мыши;
Кнопки включения и перезагрузки, кнопка сброса CMOS;
Семисегментный индикатор POST-кодов;
STR (Suspend to RAM);
SP-DIF Out
Управление питанием Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
Основной 24-контактный разъем питания ATX;
Дополнительный 8-контактный разъем питания;
Поддержка технологии ASRock I.E.S.

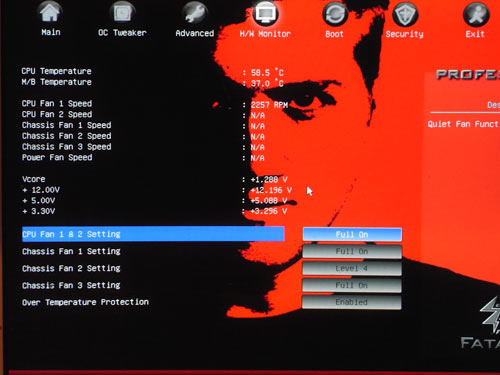

Мониторинг Отслеживание температуры процессора, системы, напряжений, скорости вращения шести вентиляторов;

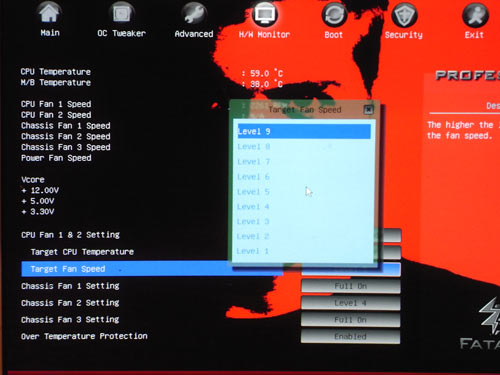

Технология SmartFan
Размер, мм
ATX форм-фактор, 244x305 мм (9,6 дюйма x 12 дюймов)

Упаковка материнских плат серии Fatal1ty несет на себе портрет главного героя:

#Комплектация

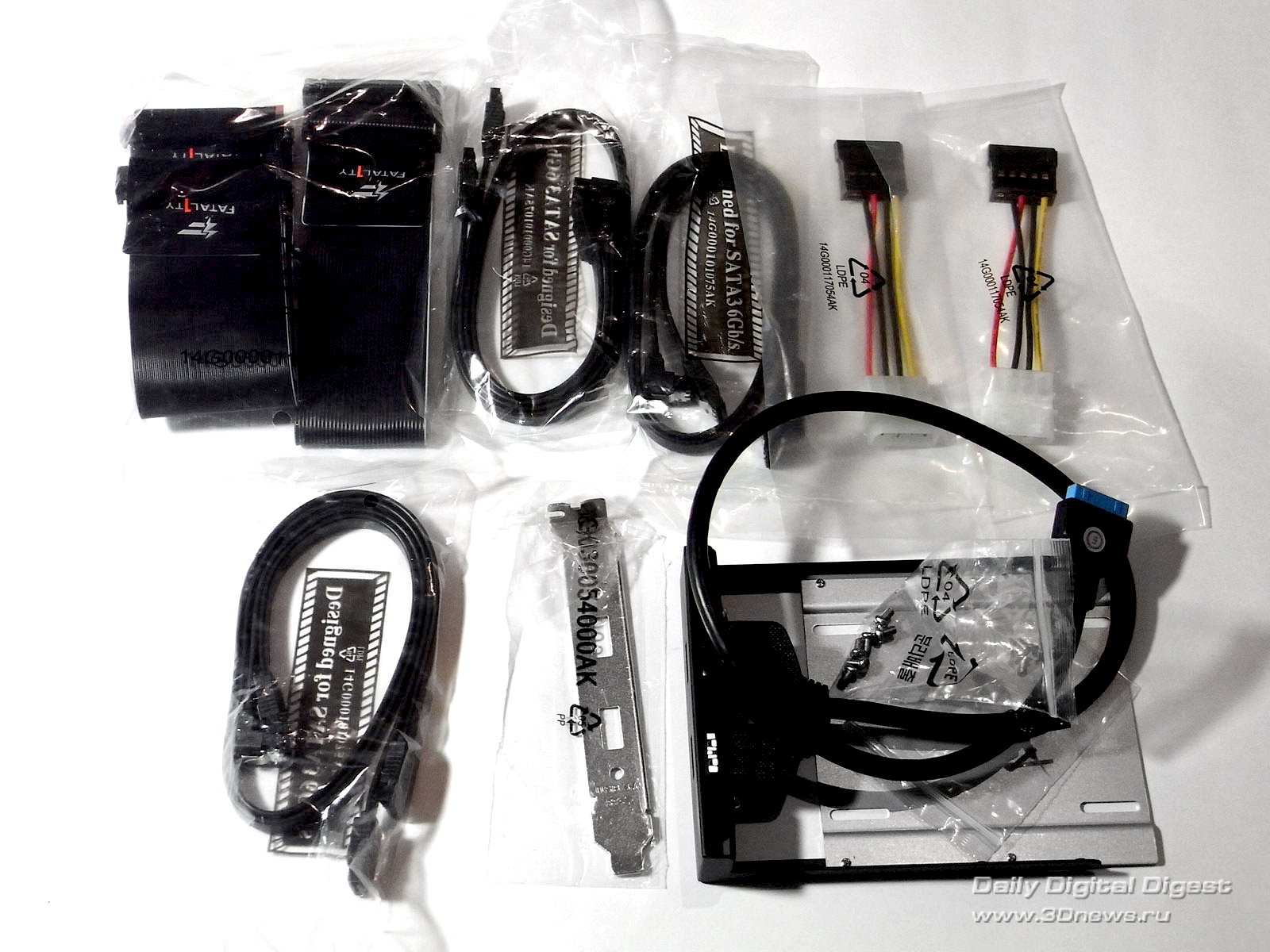

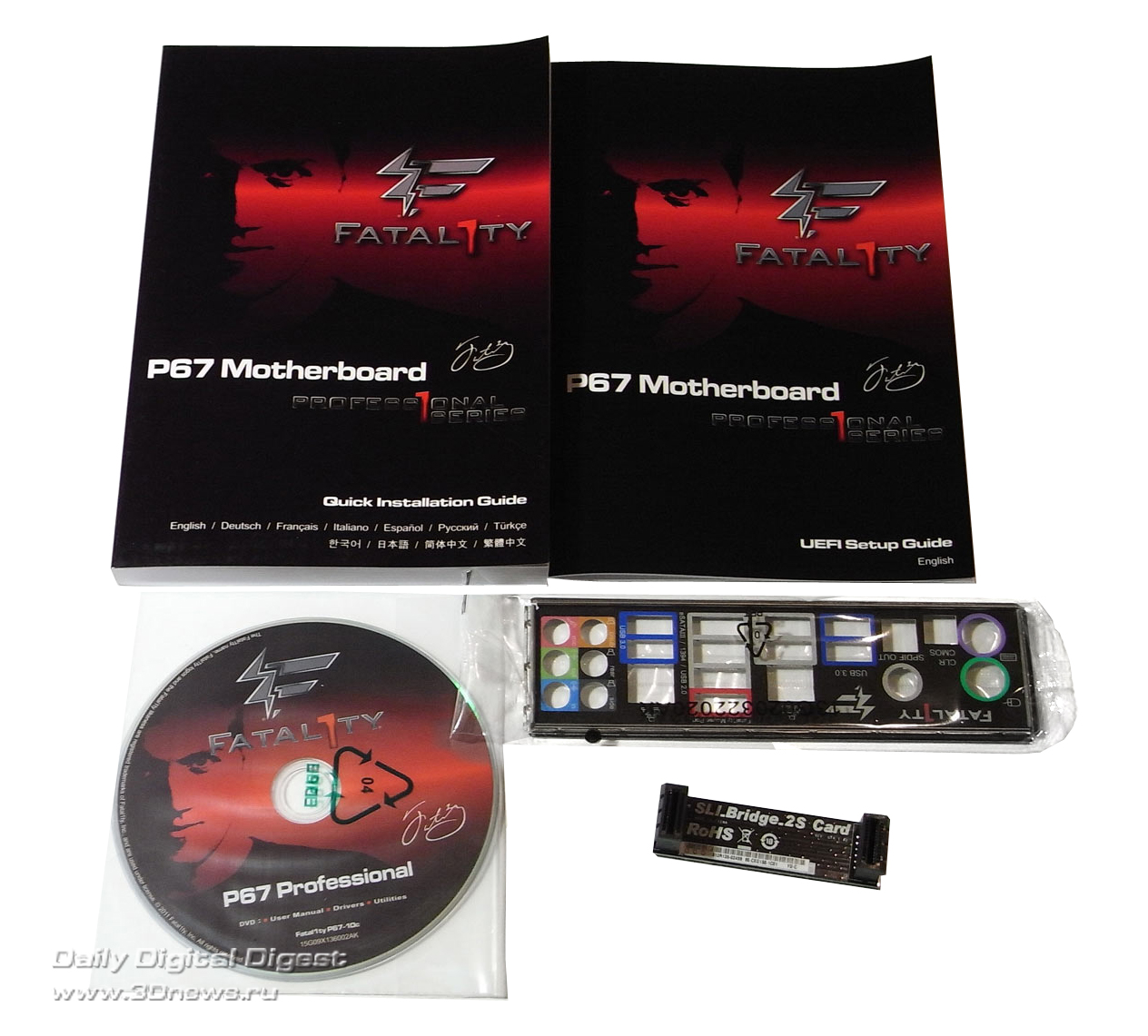

В коробке с платой обнаруживается следующее:

  • материнская плата,
  • многоязычное руководство пользователя,
  • краткое описание настроек BIOS,
  • DVD-диск с ПО и драйверами,
  • один шлейф ATA-133, шлейф FDD,
  • шесть кабелей SerialATA + два переходника питания (два разъема),
  • панель/планка с двумя внешними портами USB 3.0,
  • заглушка на заднюю панель корпуса,
  • мост SLI.

Комплектация платы имеет большое количество компонентов, но, на наш взгляд, не полностью соответствует уровню high-end продукта. В комплектации отсутствуют дополнительные планки с портами USB 2.0, FireWire и COM, что вынуждает пользователя докупать их отдельно. Подобные элементы встречаются в магазинах и стоят относительно недорого. А вот отсутствующие соединительные мосты CrossfireX в магазинах найти довольно трудно. Что касается SLI, то в коробке есть один мост SLI для конфигурации из двух видеокарт NVIDIA.

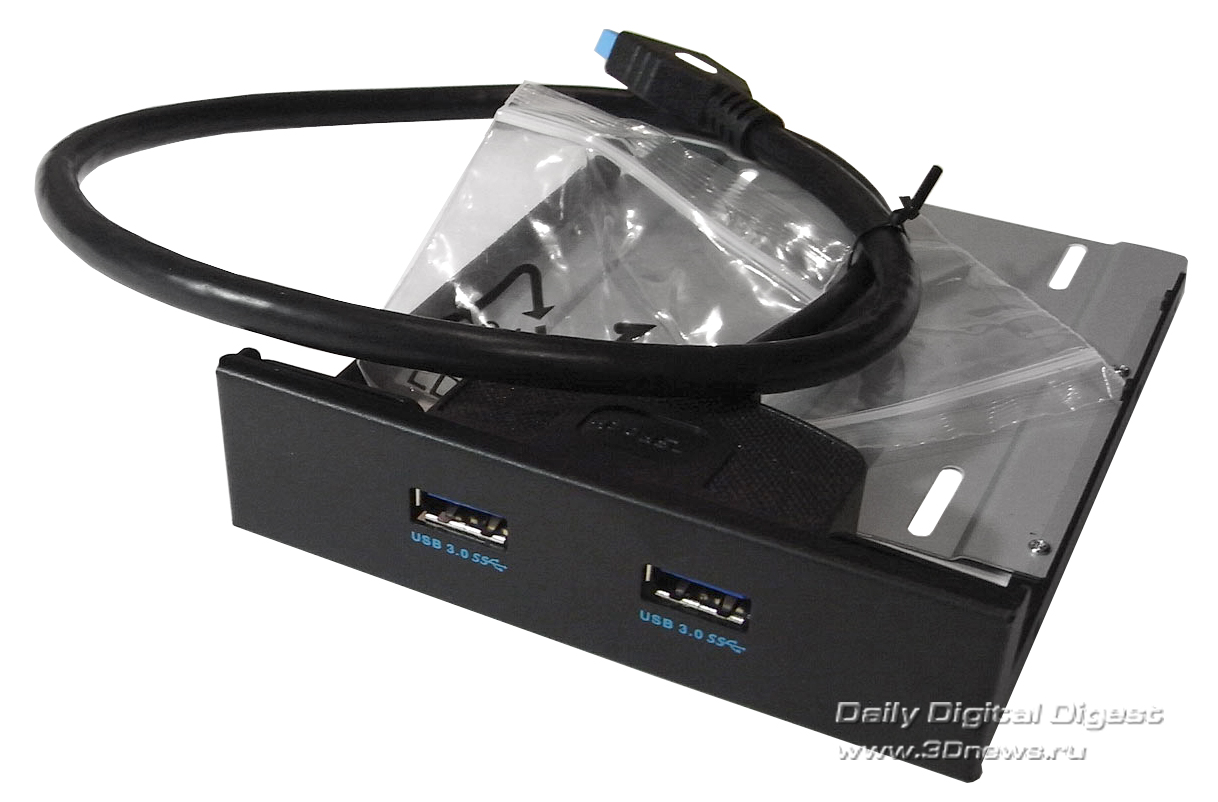

Тут же отметим, что вместе с платой пользователь получает панельку на лицевую часть корпуса с двумя портами USB 3.0. Причем она позволяет установить 2,5-дюймовый жесткий диск (речь идет о SSD-накопителях), а при необходимости ее можно разобрать и с помощью металлической планки вывести оба порта на заднюю панель корпуса.

Основное руководство пользователя выполнено в классическом стиле ASRock: краткая информация о функциях платы продублирована на большом количестве языков. При этом в руководстве отсутствует описание настроек BIOS, которое находится в тонкой брошюре на английском языке.

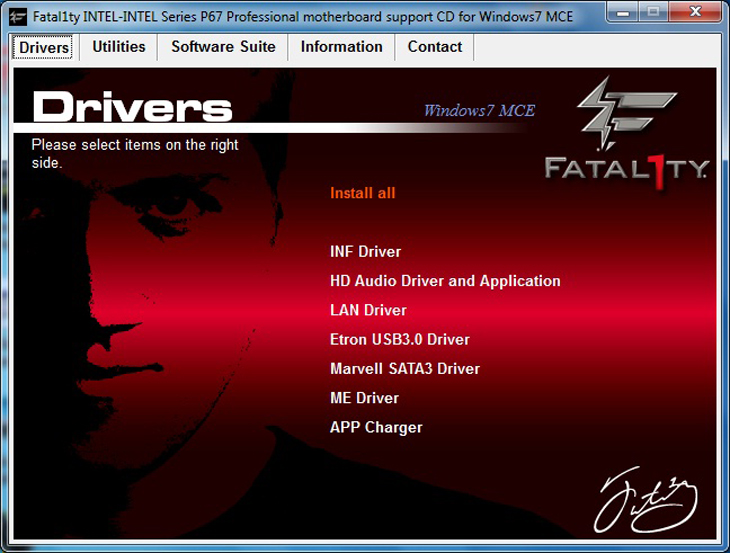

На DVD-диск записан полный набор драйверов и утилит, которые устанавливаются через удобную оболочку:

#Плата ASRock Fatal1ty P67 Professional

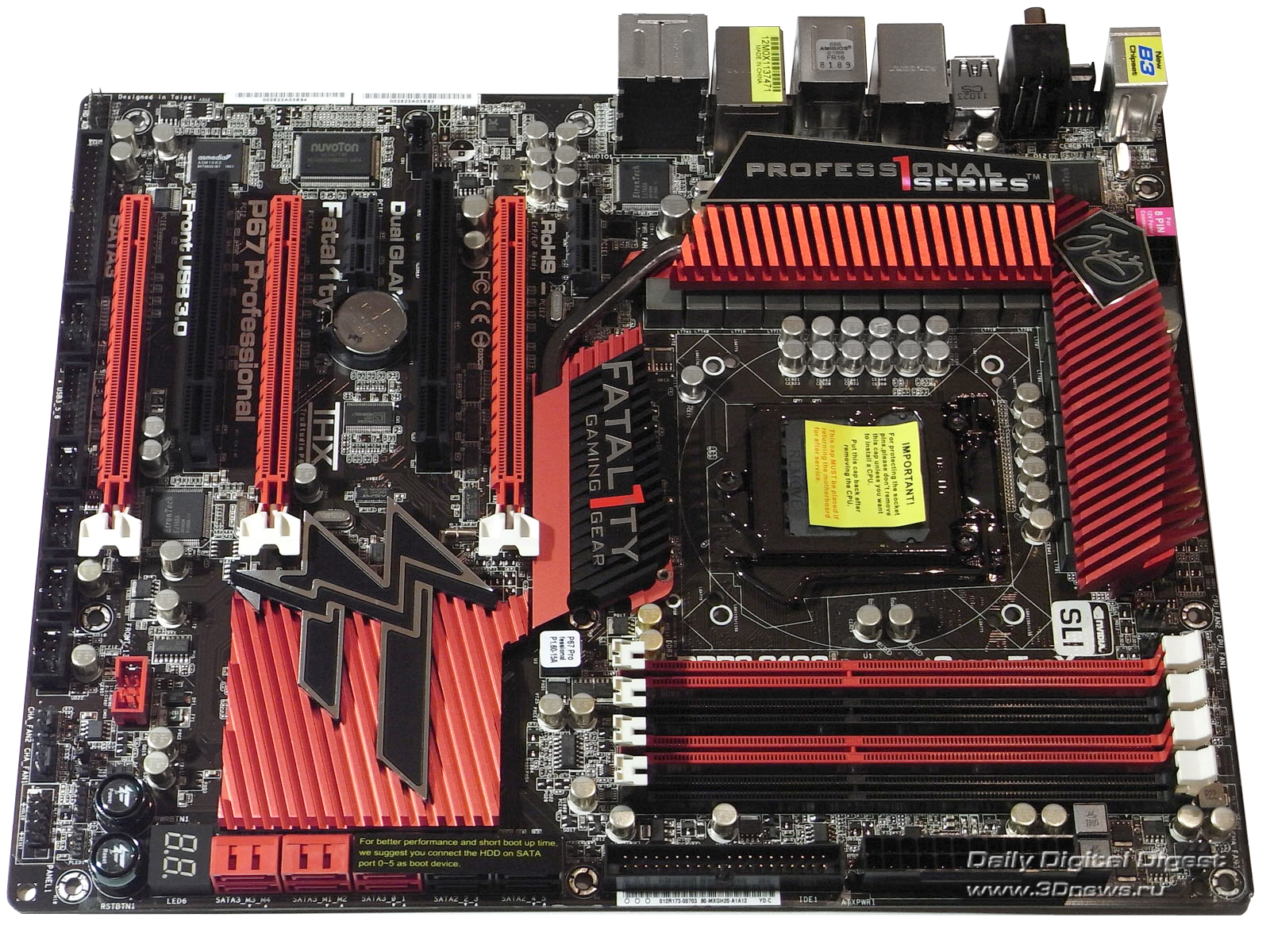

Материнская плата ASRock Fatal1ty P67 Professional производит впечатление серьезного продукта с высокой степенью интеграции. Это происходит благодаря массивной системе охлаждения, которая включает радиаторы на преобразователе питания, чипсете и на дополнительном мосту шины PCI Express. Кроме этого, на плате установлено большое количество слотов расширения и различных дополнительных контроллеров, также присутствует поддержка интерфейсов FDD и ParallelATA с весьма габаритными разъемами. В результате плотность компоновки приближается к максимально возможной.

Однако сложный дизайн PCB не ухудшил работу сборщика. В частности, основной и дополнительный разъемы питания установлены по краям платы, а первый PEG-слот расположен на удалении от слотов памяти и вставленная в него видеокарта не блокирует защелки DIMM.

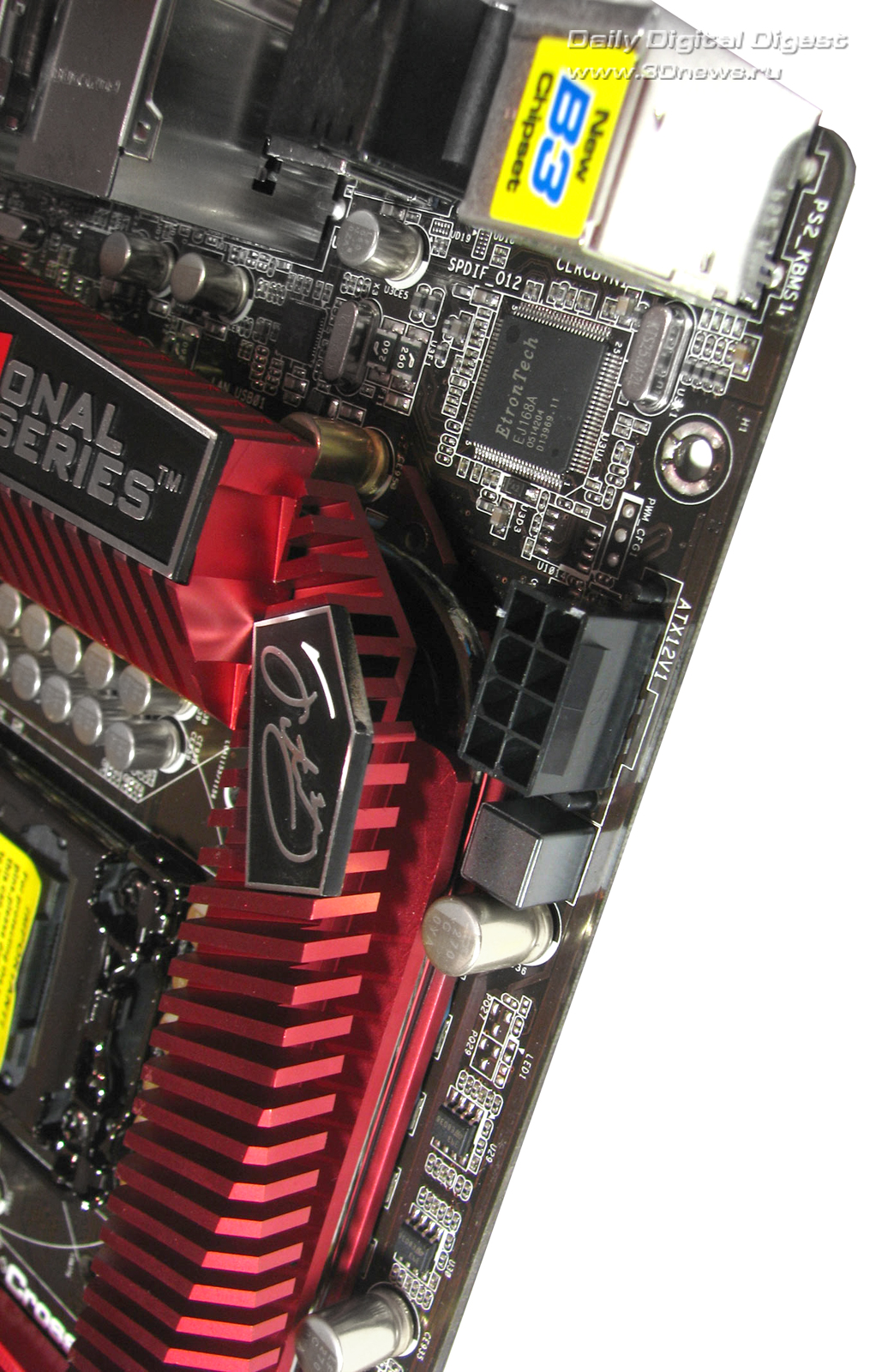

Дополнительный разъем питания имеет восемь контактов, но позволяет подключать 4-контактный кабель.

Рядом с процессорным разъемом установлены два разъема питания для соответствующего кулера: 4-контактный разъем CPU_FAN1 и 3-контактный CPU_FAN2. Кроме этого на плате присутствуют три 3-контактных разъема (рядом со слотами DIMM, около задней панели и на левом краю) и один 4-контактный (на левом краю платы).

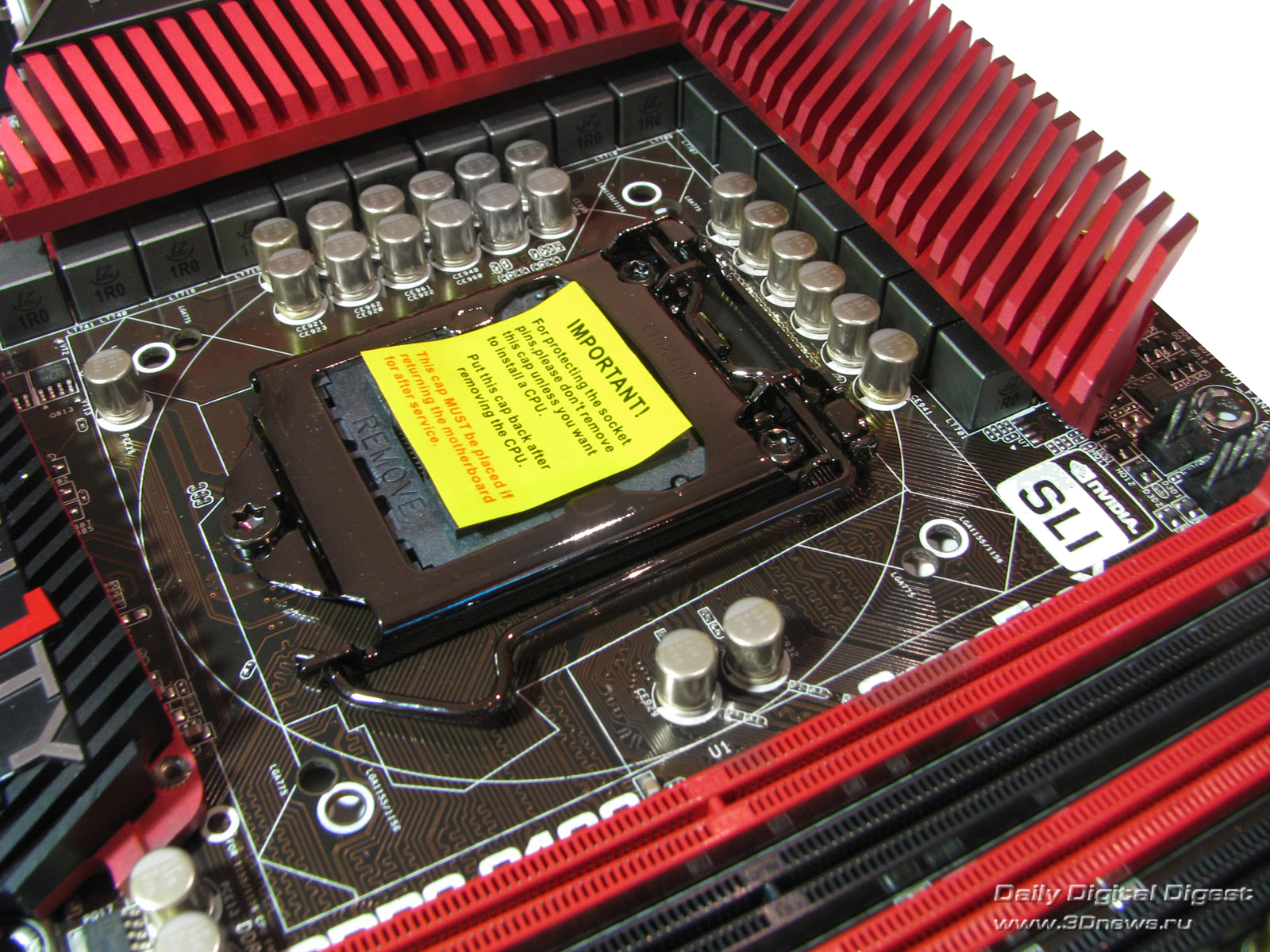

Отметим фирменную черту материнских плат ASRock, а именно два набора крепежных отверстий около процессорного гнезда, предназначенные для кулеров LGA1156/LGA1155 и LGA775.

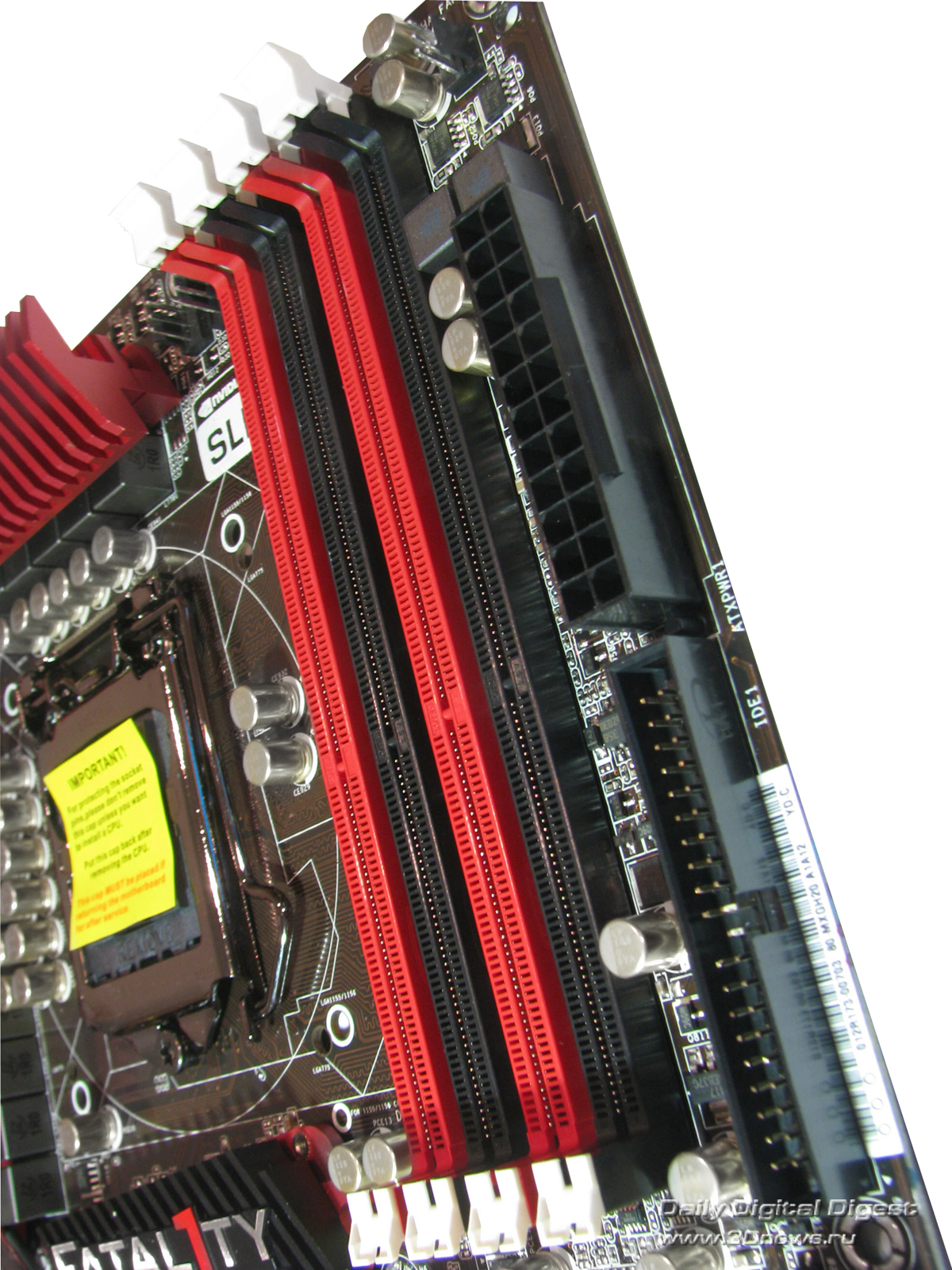

На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.

Отметим, что плата поддерживает память стандарта DDR3 с частотами 1066/1333/1600/1866/2133 МГц, а максимальный объем памяти равен 32 Гбайт. Кстати, обратите внимание, что ASRock стала использовать такую же конструкцию защелок слотов DIMM, что и компания ASUS.

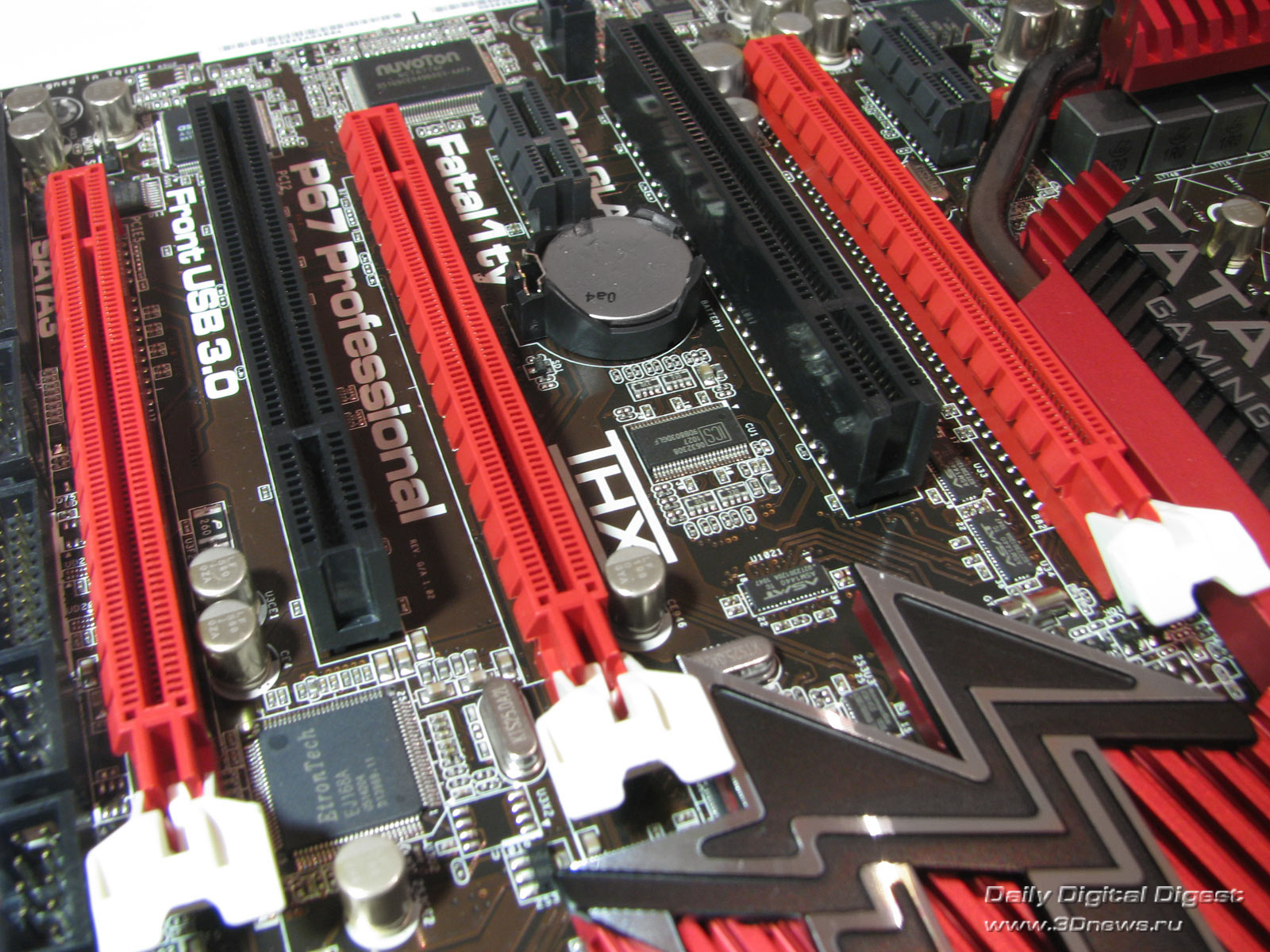

На плате установлено три слота PCI Express Graphics (все с защелками), которые предназначены для видеокарт. При установке одной видеокарты в первый PEG-слот на нее выделяется 16 линий шины, а при установке большего количества карт распределение линий между слотами осуществляется по схеме 8+8+4.

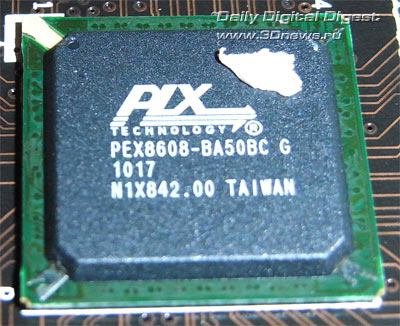

Причем для функционирования третьего PEG-слота на плату был добавлен PCI-E бридж PLX PEX8608, который «заимствует» линии шины от чипсета.

На наш взгляд, это совершенно правильный подход при реализации третьего PEG-слота и большого количества дополнительных контроллеров. Напротив, high-end платы без дополнительного моста PCI-E имеют ряд пользовательских ограничений. Таким примером служит плата MSI P67A-GD80, в которой при установке в третий слот карты расширения х4 отключается половина возможностей расширения.

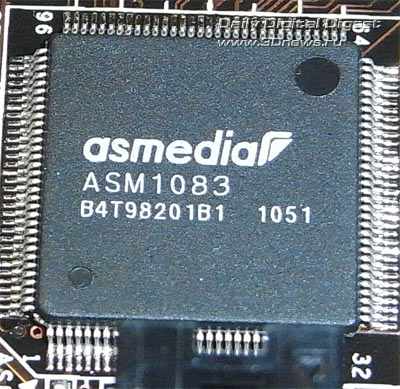

Кроме этого, на ASRock Fatal1ty P67 Professional установлено два слота PCI Express x1 и пара слотов PCI. Причем функциональность последних реализована с помощью дополнительного контроллера ASMedia ASM1083:

#Возможности расширения

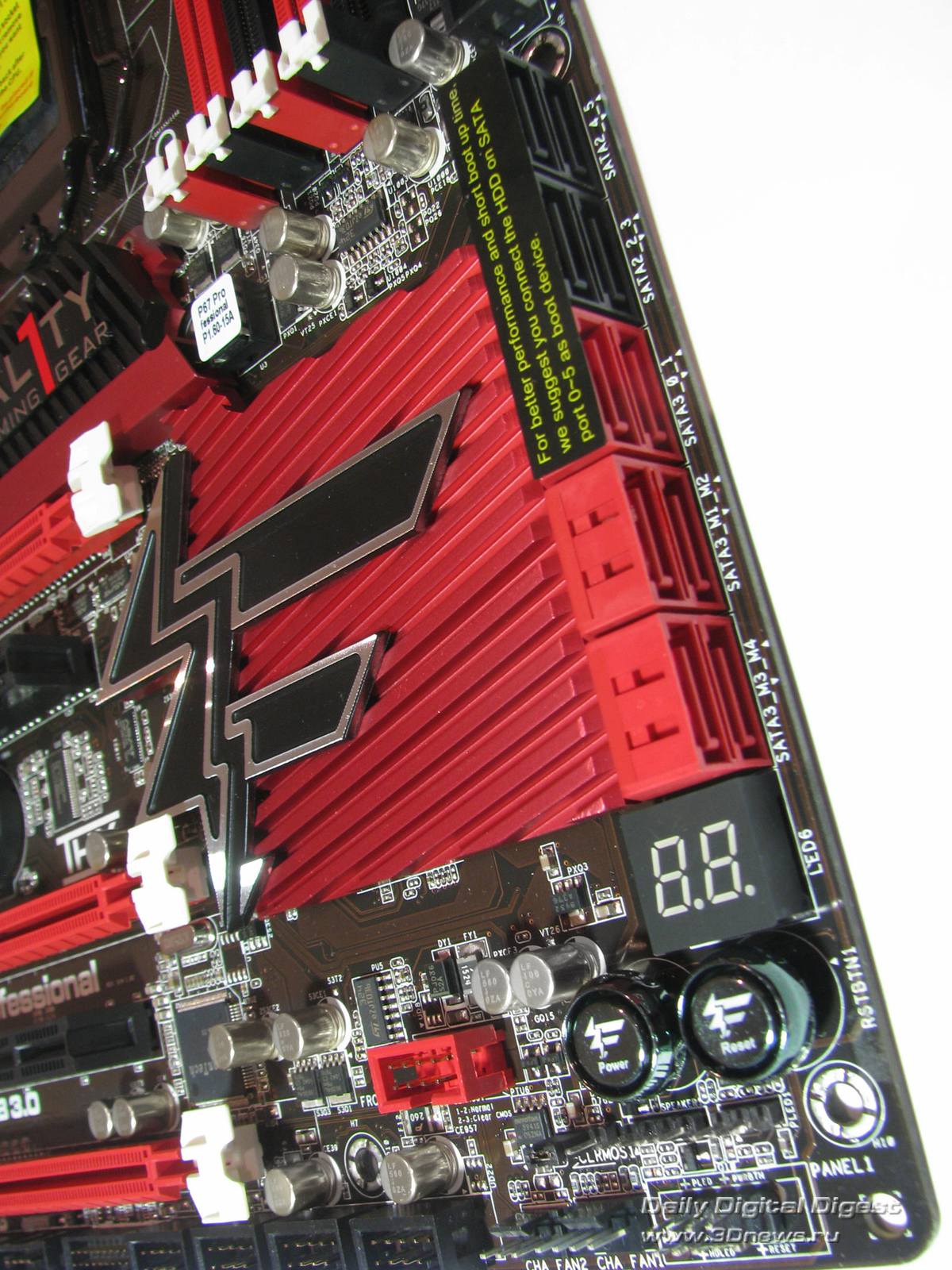

Плата ASRock Fatal1ty P67 Professional, благодаря чипсету P67, поддерживает четыре канала SerialATA 3 Gb/s и пару каналов SerialATA 6 Gb/s. Все порты расположены около чипсета и ориентированы параллельно плоскости платы, причем порты 6 Gb/s окрашены в красный цвет, а порты 3 Gb/s черные.

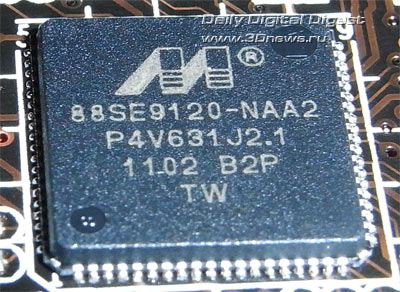

Также плата поддерживает четыре канала SerialATA 6 Gb/s с помощью двух дополнительных контроллеров Marvell SE9120 (красные порты SATA3_Mx).

На плате установлено два таких чипа

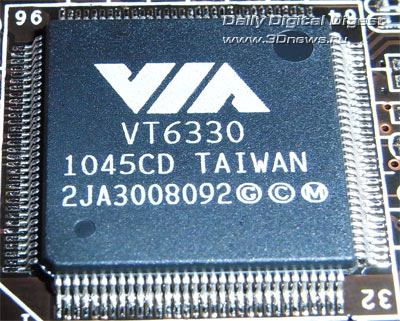

Суммарно пользователь может подключить к плате 12 жестких дисков (четыре SATA 3 Gb/s, шесть SATA 6 Gb/s и два PATA). Кстати, поддержка PATA реализована при помощи контроллера VIA VT6330.

Этот же чип поддерживает два порта FireWire

Также упомянем об одной фирменной особенности материнских плат ASRock: на задней панели платы расположен один порт SerialATA 6 Gb/s, который делит канал с портом SATA3_M4.

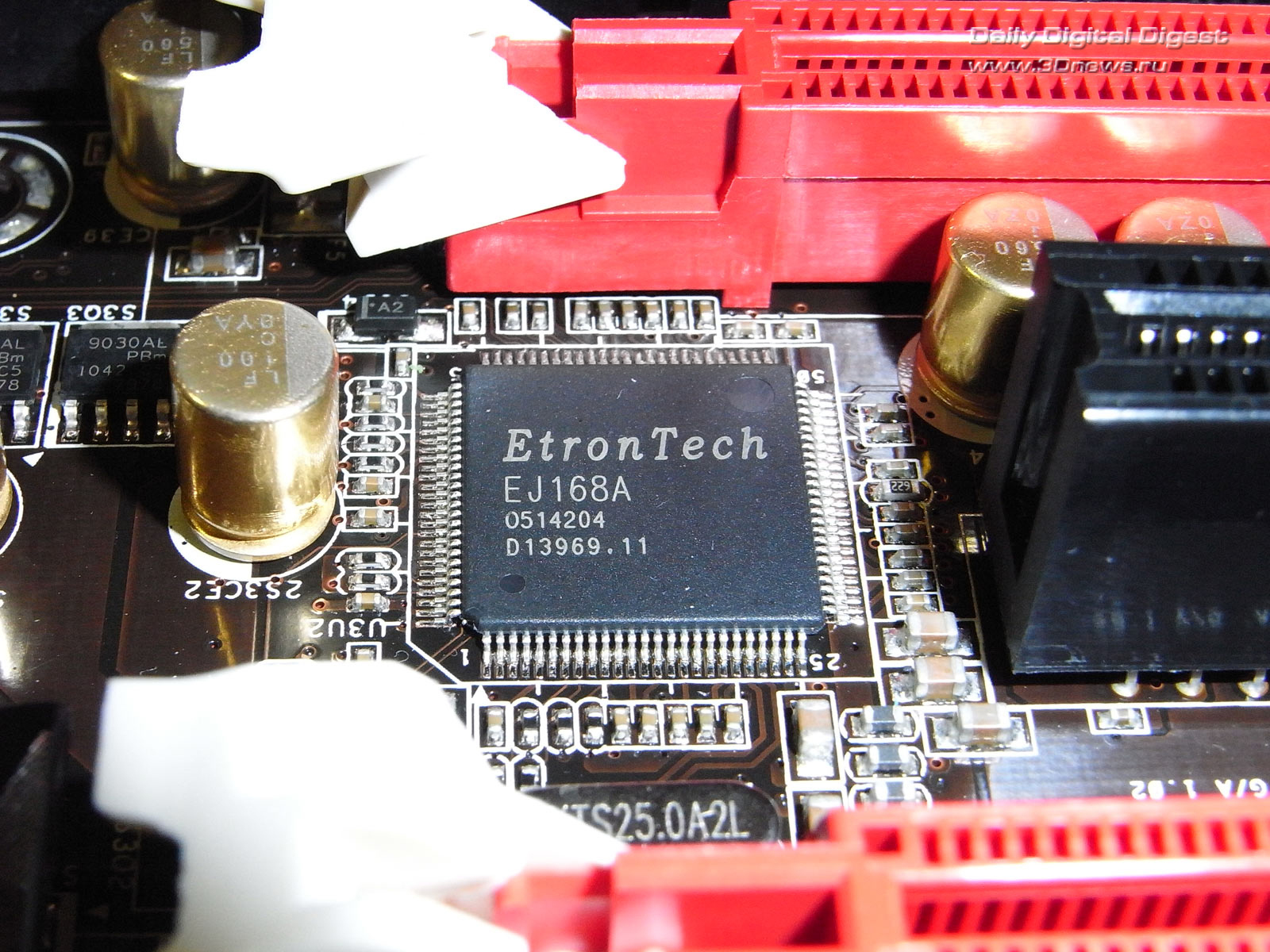

Что касается поддержки последовательной шины USB, то разработчики реализовали 12 портов USB 2.0 с помощью чипсета P67, а также шесть портов USB 3.0 с помощью трех контроллеров EtronTech EJ168A. При этом на задней панели расположено четыре порта USB 2.0 и четыре USB 3.0, а остальные подключаются при помощи планок (в комплекте одна планка с двумя портами USB 3.0).

На плате установлено три (!) таких чипа

Кроме этого, плата поддерживает другой вид последовательной шины — IEEE1394 («FireWire»). Для этого на плату установлен контроллер VT6330 производства VIA. В результате плата поддерживает два порта FireWire: один расположен на задней панели, другой подключается с помощью планки (нет в комплекте).

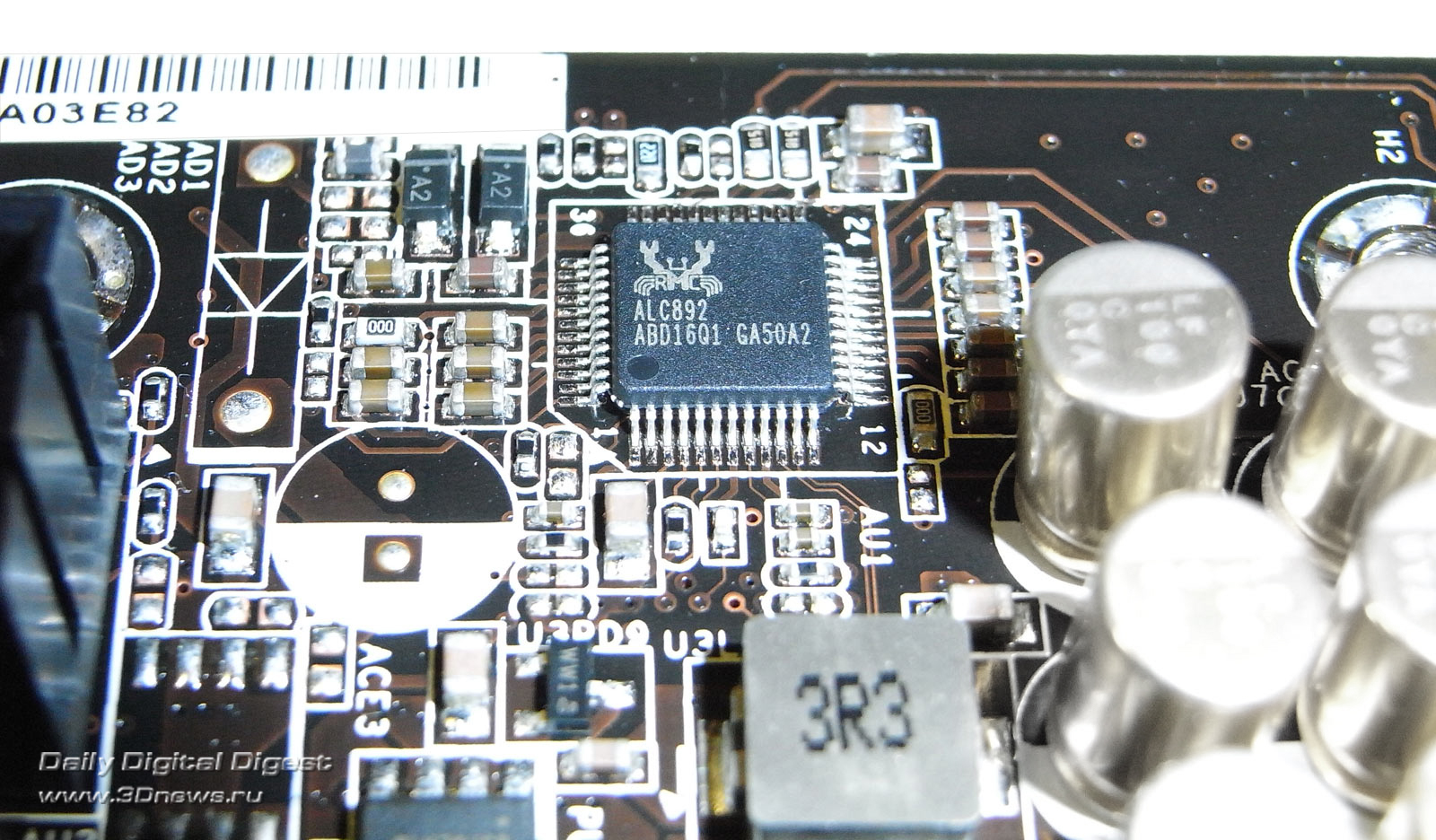

Плата ASRock Fatal1ty P67 Professional имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC892.

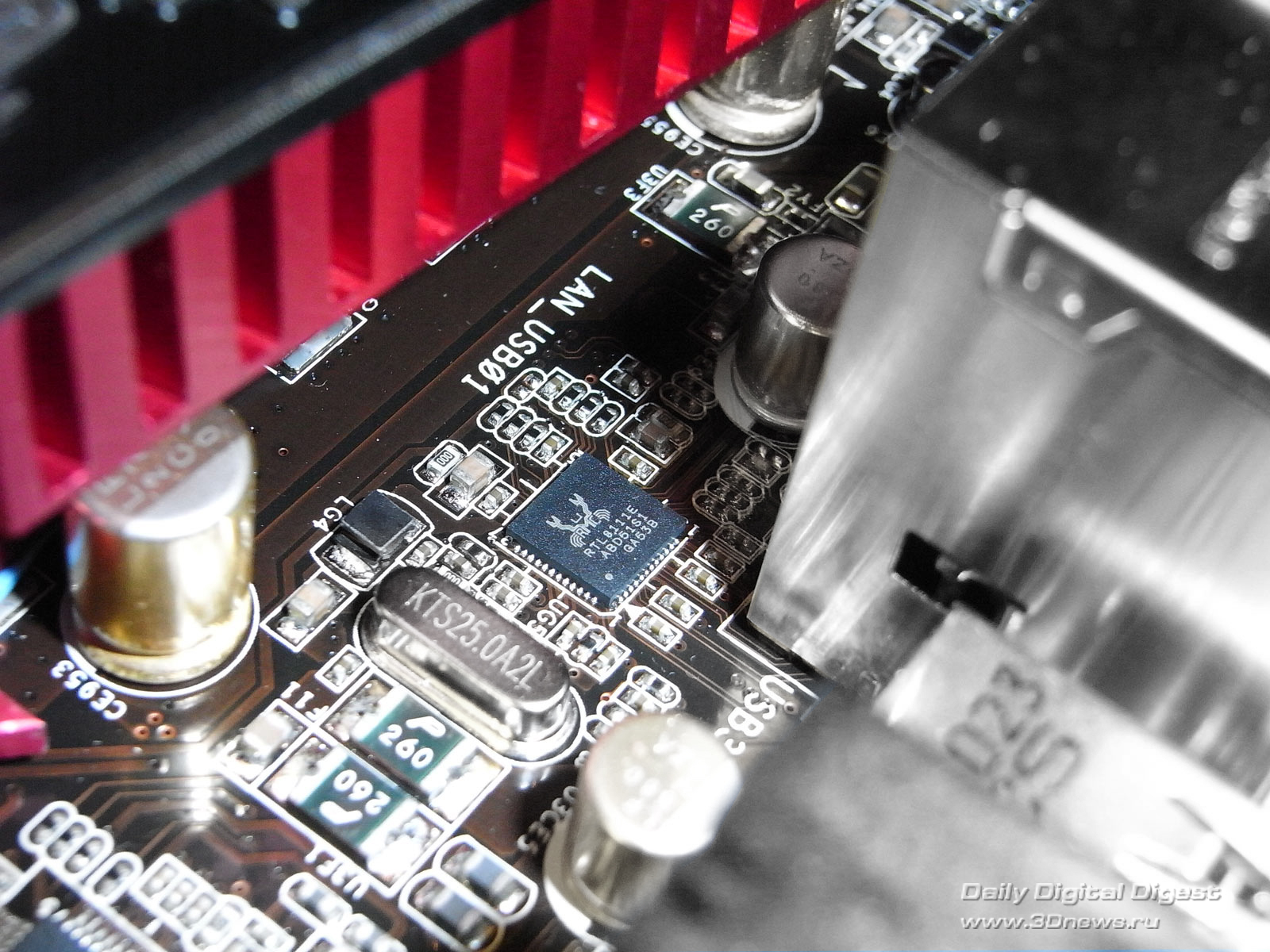

Несколько слов о сетевой подсистеме. На плате установлены два высокоскоростных сетевых контроллера Realtek RTL8111E (Gigabit Ethernet), каждый из которых подключен к отдельной линии шины PCI Express.

На плате установлено два таких чипа

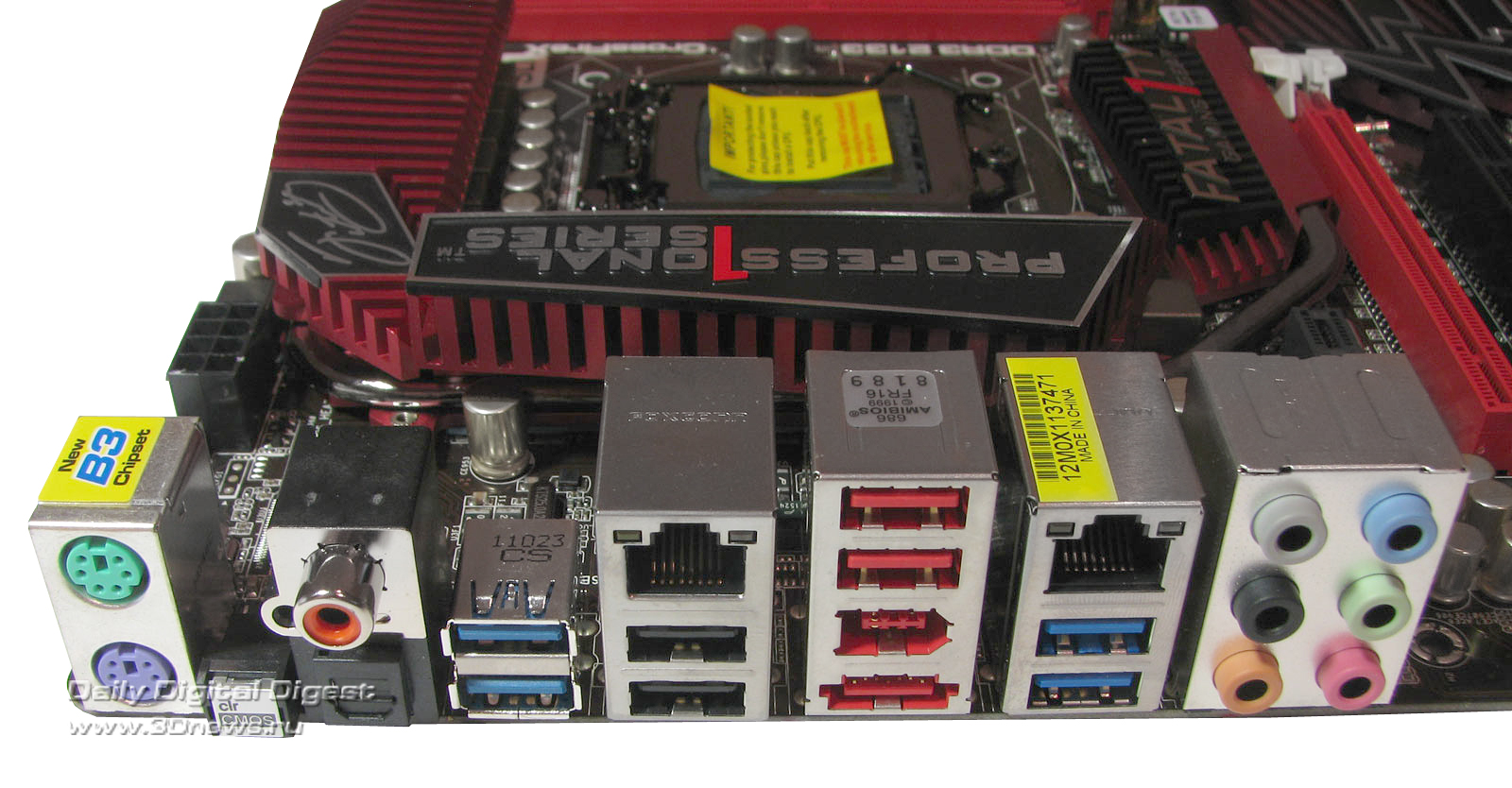

Соответствующие разъемы (RJ-45) выведены на заднюю панель платы, которая имеет следующую конфигурацию:

Обратите внимание на порты USB 3.0 (синего цвета), внешний порт SerialATA, порт FireWire, целых два порта PS/2, а также на наличие оптического и коаксиального SP-DIF выходов и на кнопку для сброса настроек CMOS. Тут же отметим, что плата поддерживает один COM-порт при помощи планки, которой, впрочем, нет в комплекте.

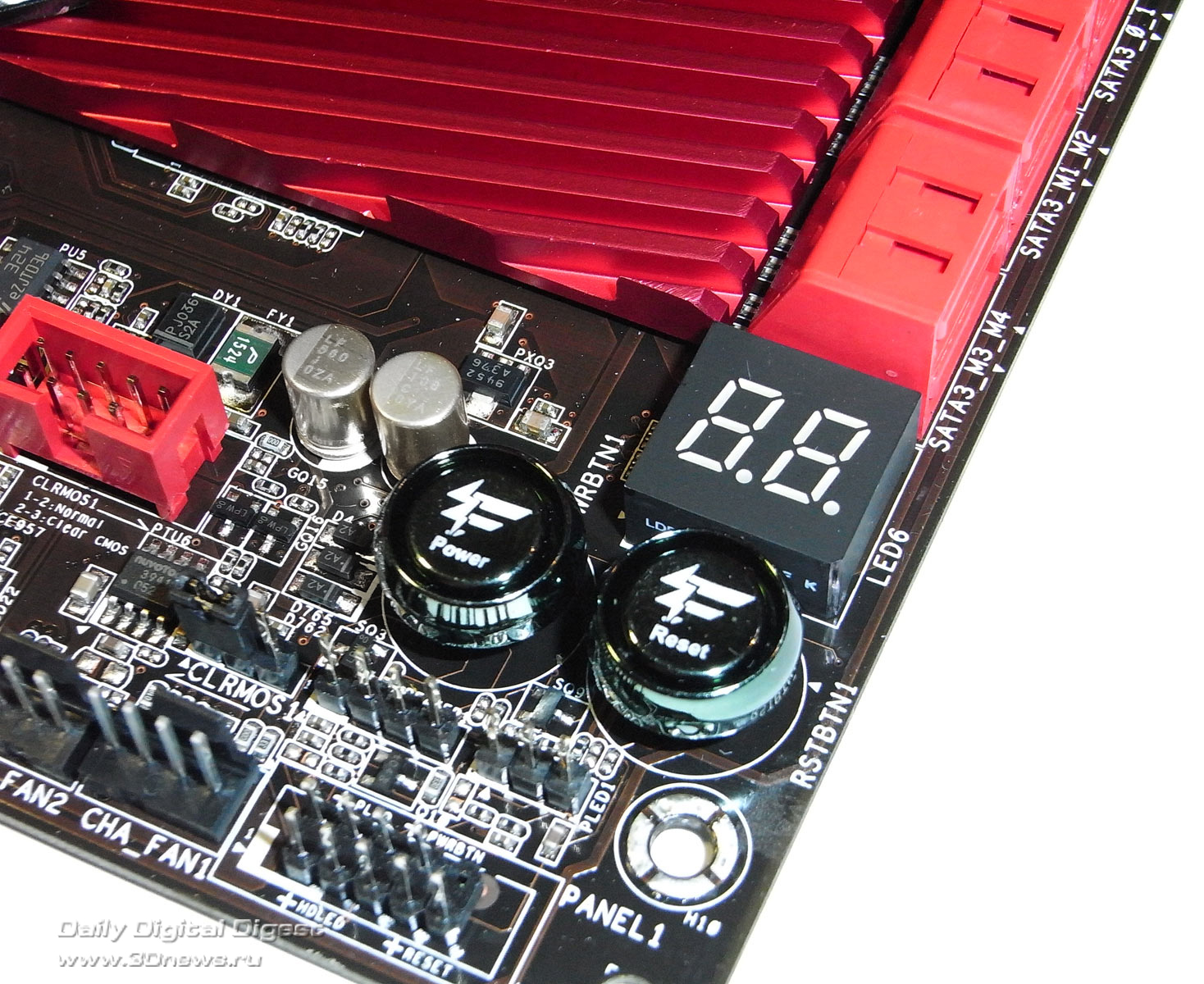

Кроме кнопки сброса CMOS, на плате установлены еще две кнопки: для включения и перезагрузки системы (Power, Reset). Рядом с ними располагается семисегментный индикатор POST-кодов, с помощью которого пользователь может произвести начальную диагностику системы при возникновении какой-либо проблемы.

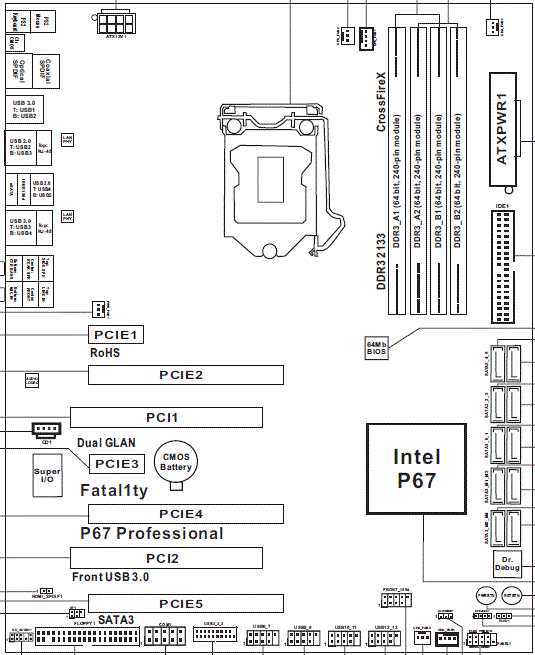

Традиционная схема компонентов:

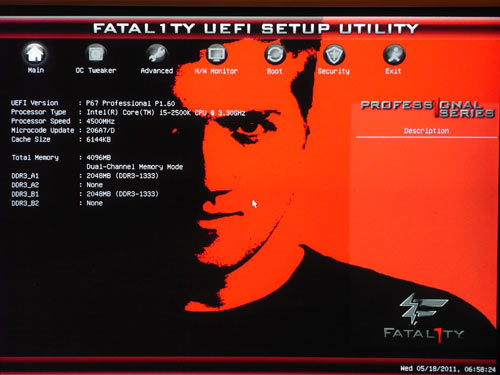

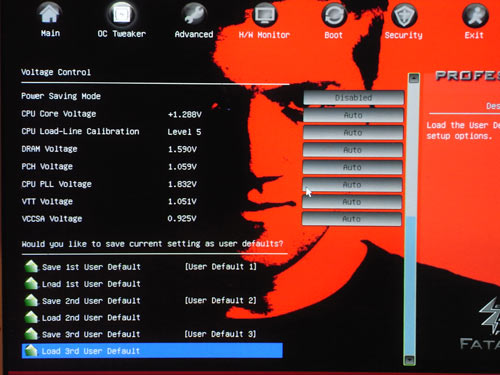

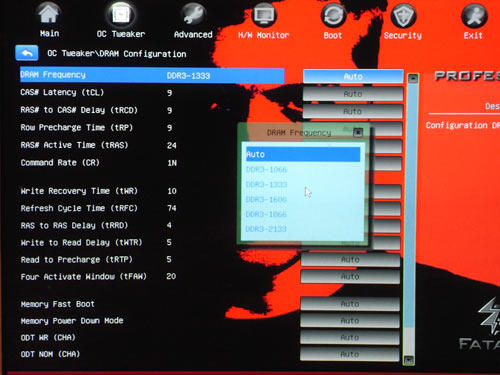

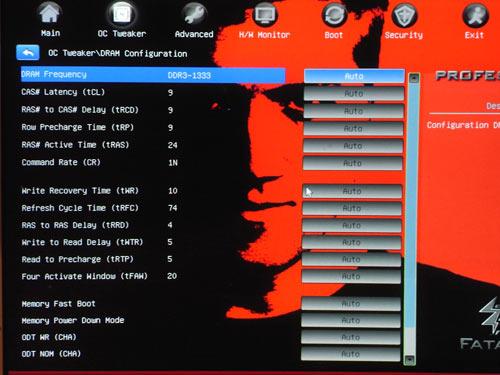

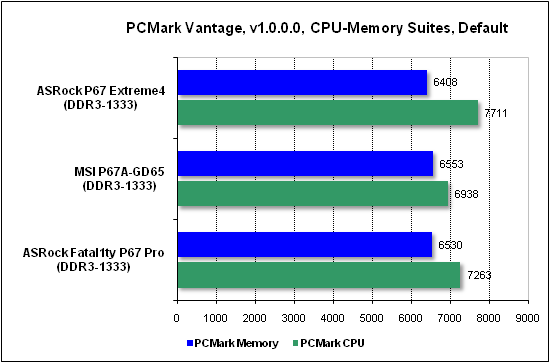

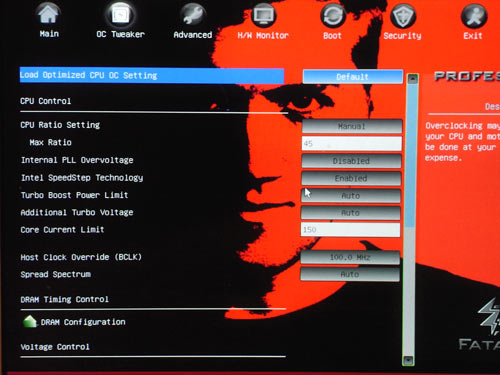

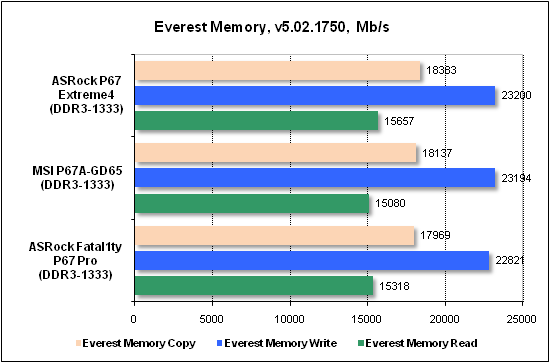

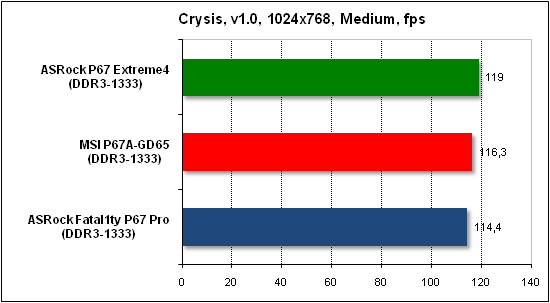

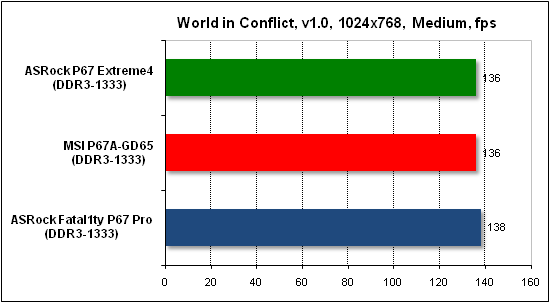

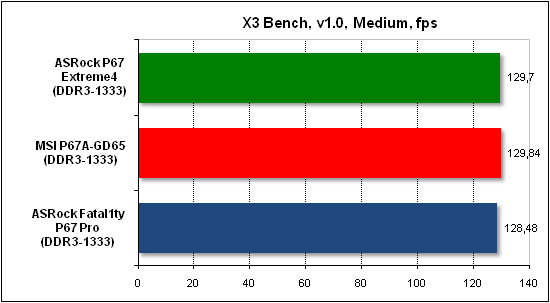

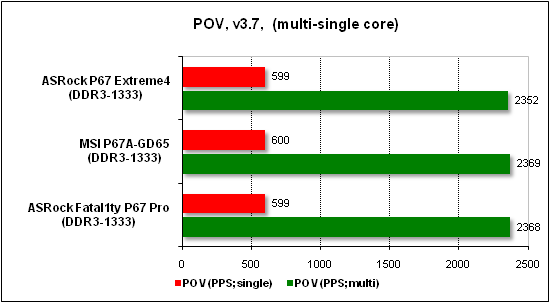

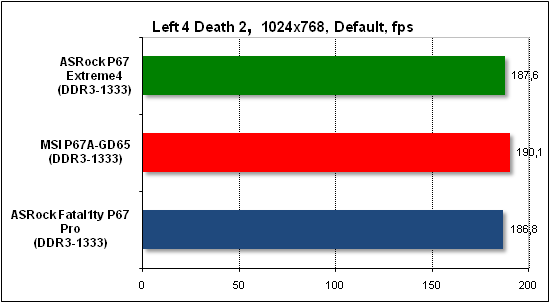

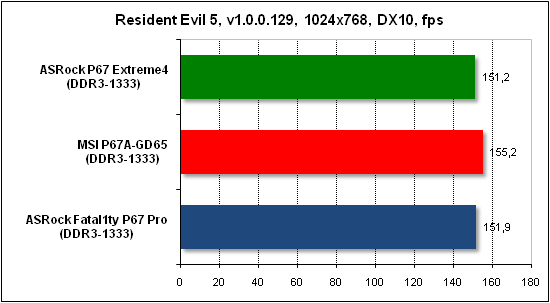

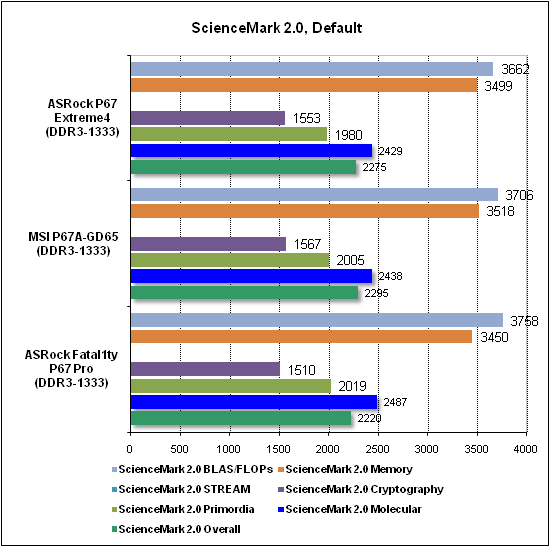

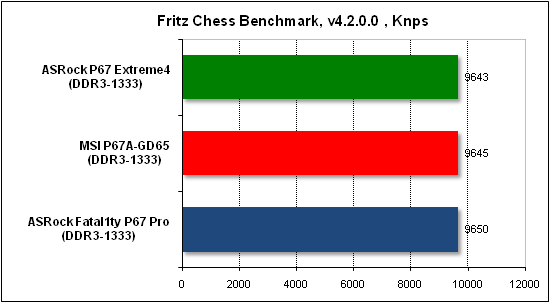

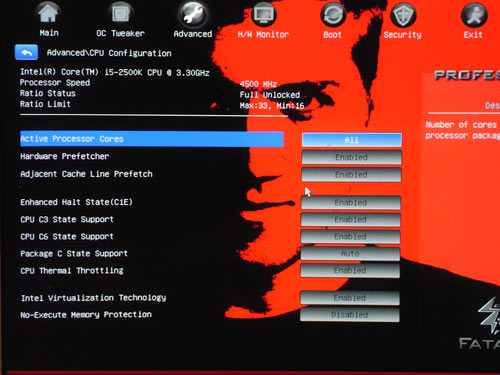

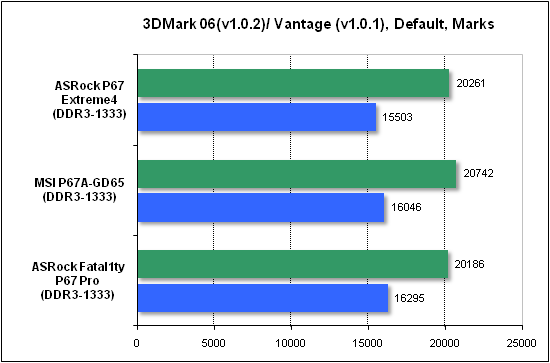

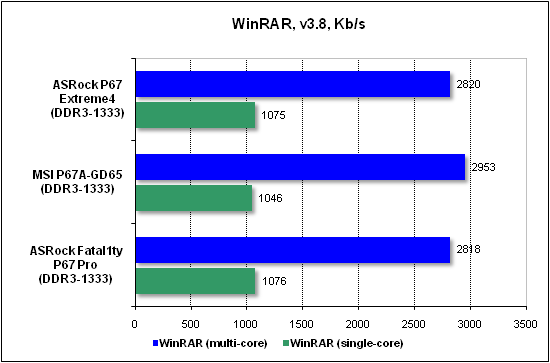

Теперь поговорим о настройках BIOS.
