Asus K8V Deluxe WiFi |
|
| Чипсет: | VIA K8T800 |
| CPU: | AMD Athlon 64 (fsb 200МГц) |
| Memory: | PC1600/PC2100/PC2700/PC3200 |
| HDD: | 2x UltraDMA/100 RAID - 1x UltraDMA/133 2x SerialATA 2x SerialATA(RAID) |
| Доп: | 2 IEEE-1394 Звук AC'92 v2.2 8 USB 2.0 Gigabit Ethernet Ethernet 10100Мбит/с WiFi (802.11b) |
| Цена: | 140$/170$ (Price.Ru) |
Компания Asus одной из первых представила материнскую плату для процессоров Athlon 64 Socket754. Причем, она поступила так же как и большинство других производителей: выбрала только один чипсет и представила несколько моделей основанных на одном дизайне PCB. Итак, в качестве чипсета был выбран VIA K8T800, а плата получила название K8V Deluxe. Интересно, что в качестве опции компания предлагает модуль беспроводной связи (WiFi). Вообще-то слот для этого модуля появился на платах Asus довольно давно (аж на P4P800 на чипсете i865PE), но вот подержать в руках модуль удалось только сейчас :)).
Чипсет VIA K8T800
В отличии от чипсета nVidia nForce3 150, чипсет VIA K8T800 построен по классической схеме с разделением на северный и южный мост. Фактически, северный мост содержит только контроллер AGP, так как контроллер памяти встроен в процессор.
Другой момент, который стоит отметить заключается в том, что чипсет K8T800 использует шину HyperTransport 1.0 в наиболее скоростном варианте. Это означает, что данные передаются в обе стороны по шине шириной 16 бит на частоте 800Мгерц. Для сравнения - чипсет nForce3 150 работает с шиной HyperTransport следующим образом: данные передаются по шине разрядностью 8 бит в одну сторону, 16 бит в другую. При этом частота равна 600Мгерц.
Однако не стоит ожидать какого-либо существенного превосходства в скорости VIA K8T800 над nForce3. Дело в том, что пропускная способность шины HyperTransport в обоих случаях превосходит любые запросы AGP 8X.

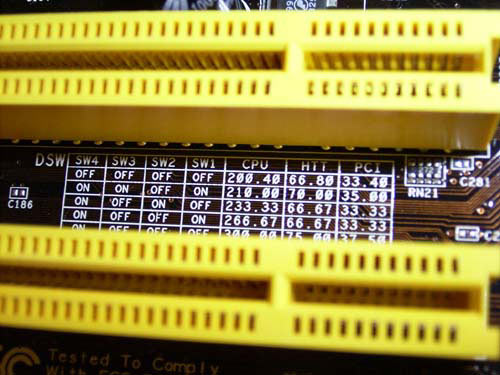

Особенностью чипсетов VIA является жесткая зависимость частот шин AGP и PCI от частоты FSB. Не стал исключением и чипсет K8T800: на частоте FSB = 200Мгерц, частоты на AGP и PCI формируются при помощи делителей 13 и 16 соответственно. Т.е. для серьезного оверклокинга чипсет не годится: периферия будет работать на нестандартных частотах. Впрочем, не все так плохо: существует большая вероятность поддержки более низких делителей. На эту мысль навела весьма любопытная табличка, расположенная на плате Asus K8V Deluxe между PCI слотами.
Т.е. возможно наличие делителей AGP и PCI равных 27 и 17, а также 14 и 18 соответственно. Напомню, что подобная проблема отсутствует у nVidia nForce3 150: частота PCI жестко заблокирована, и равна 33Мгерц, а частота AGP выбирается пользователем в диапазоне от 66 до 100Мгерц.
Остальные функции чипсета K8T800 реализованы в южном мосте, который мы хорошо знаем - это VT8237. Он поддерживает 8 портов USB 2.0, 2 канала SerialATA (подключены непосредственно к шине V-Link), 6 PCI Masters, встроенный звук AC'97 и встроенный сетевой контроллер. Северный и южный мост связаны шиной V-Link с пропускной способностью 533Мбсек.
По возможностям расширения чипсет VIA K8T800 превосходит nForce3, у которого до сих пор не реализована поддержка SerialATA (а значит производители вынуждены устанавливать дополнительные чипы). Также nForce3 имеет меньшее количество портов USB 2.0 - всего 6.
В итоге чипсет VIA K8T800 имеет следующие характеристики:
- Поддержка шины HyperTransport;
- Поддержка шины AGP 8X;
- Режимы IDE: ATA-3366100133 (2 канала);
- Поддержка SerialATA (поддержка RAID 0, RAID 1);
- Количество PCI Masters: 6;
- Порты USB 2.0: 8;
- Поддержка AC'97;
- 10/100MB Fast Ethernet.

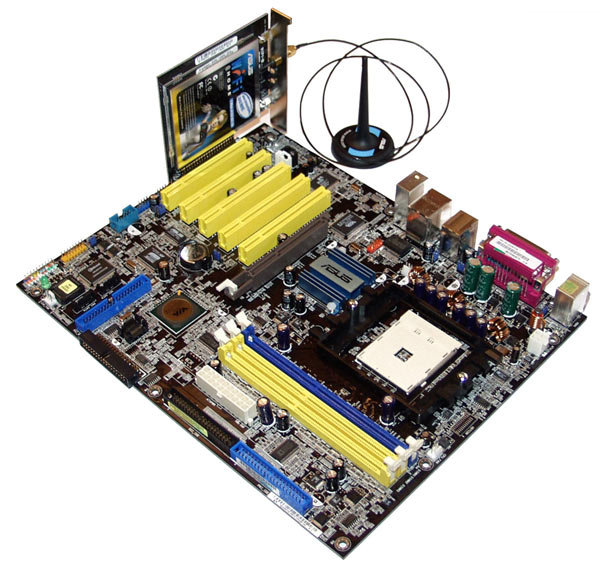

Спецификация Asus K8V Deluxe WiFi
| Asus K8V Deluxe WiFi | |
| Процессор | - AMD Athlon 64 (Clawhammer) с частотой шины 200 МГц;
- Разъем Socket 754 |
| Чипсет | - Северный мост VIA K8T800;
- Южный мост VIA VT8237 - Связь с процессором: шина HyperTransport (1616bit) - Связь между мостами: шина V-Link 8X. |
| Системная память | - Три 184-х контактных слота для DDR SDRAM DIMM
- Максимальный объем памяти 3Гбайт - Поддерживается память типа PC1600/PC2100/PC2700/PC3200 - Индикатор питания на плате |
| Графика | - Слот AGP , поддерживающий режим 4X8X |
| Возможности расширения | - Пять 32-х битных PCI Bus Master слотов;
- Разъем WiFi - Восемь портов USB 2.0 (4 встроенных + 4 дополнительных); - Два порта IEEE1394 (Firewire; 1 встроенный + 1 дополнительный) - Встроенный звук AC'92 v2.2; - Сетевой контроллер 3COM Gigabit Ethernet |
| Возможности для разгона | - Изменение частоты FSB от 200 до 300 Мгерц с шагом 1 Mhz;
- Изменение напряжения на процессоре, памяти и AGP; - Изменение напряжения V-link |
| Дисковая подсистема | - 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1)
- Поддержка протокола SerialATA (2 канала - VT8237, c поддержкой RAID) - Дополнительный SerialATARaid контроллер (Микросхема Promise PDC20378, 2 канала SerialATA, один канал UltraDMA133/100/66/33 с поддержкой RAID массивов уровня 0, 1 и 0+1) - Поддержка LS-120 / ZIP / ATAPI CD-ROM |
| BIOS | - 4 MBit Flash ROM
- AMI Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features - Технология Asus EZ Flash - Технология CrashFree BIOS 2 - Технология Asus MyLogo2 |
| Разное | - Один порт для FDD, один последовательный и два параллельных порта, порты для PS/2 мыши и клавиатуры
- IrDA - STR (Suspend to RAM) - SPDIF Out - Технология Asus POST Reporter - Технология Asus Instant Music |
| Управление питанием | - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Стандартный 20-ти пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания |
| Мониторинг | - Отслеживание температуры процессора,системы, мониторинг напряжений, определение скорости вращения двух вентиляторов;
- Технология Asus Q-Fan; - Утилита мониторинга Asus PC Probe |
| Размер | - ATX форм-фактор, 244мм x 305мм (9.63" x 12") |
Коробка
Плата упакована в коробку совершенно нового дизайна, выполненного в стиле восточного аниме.
Следуя последней моде, коробка имеет откидывающуюся страницу, а также пару вырезов, через которые видны WiFi модуль и его антенна.

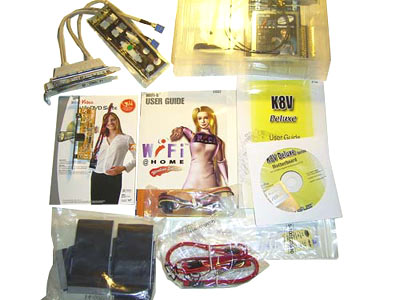

Комплектация
- Материнская плата;
- CD диск с ПО и драйверами;
- CD диск с дополнительным ПО;
- Два ATA-133 шлейфа, один ATA-33 шлейф и один FDD шлейф;
- Два SerialATA кабеля + один переходник питания (с двумя разъемами);
- Руководство пользователя на английском языке;
- Руководство по созданию/управлению RAID массивами;

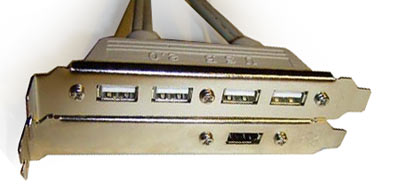

- Брекет с 1 дополнительным портом Firewire;
- Брекет c 4 дополнительными портами USB2.0;
- Пакетик с дополнительными перемычками;
- Наклейка с логотипом Asus;
- Брекет c выходами SP-DIF;
- Заглушка на заднюю панель корпуса;

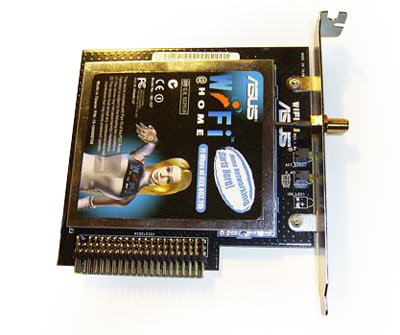

- Модуль WiFi с антенной.
Очень богатая комплектация, но к сожалению не полная: отсутствует брекет с GAME и COM портами. В остальном совершенно никаких претензий: есть брекеты со всеми необходимыми портами, полный набор фирменных шлейфов (черные, с логотипом Asus), два SerialATA кабеля + переходник питания, а также дополнительное программное обеспечение (InterVideo WinDVD Suite: WinDVD, WinRIP, Win DVD Creator).
Руководство пользователя написано очень качественно,что традиционно для Asus. Есть раздел посвященный перемычкам, коннекторам и описанию процедуры обновления биоса. Отдельный раздел посвящен настройкам биоса, причем описание параметров очень подробные; есть описание функций разгона. Кроме того, уделено внимание установке драйверов и настройке RAID массивов. А вот привычного краткого руководства по сборке в коробке я не нашел. Зато обнаружил весьма интересную добавку: руководство по настройке WiFi соединения, сам WiFi - модуль и его антенну.
Что касается компакт-диска, то помимо стандартного набора драйверов на нем записаны фирменные утилиты Asustek (PC Probe, Update), Winbond VoiceEditor (для POST Reporter) и дополнительное программное обеспечение - антивирус PC-cillin 2002.
В итоге за комплектацию плата получает оценку "5-" (на понижение повлияла недостача брекетов с портами GAME и COM2).
