Asus P4P800 Deluxe на чипсете Intel 865PE Springdale

Плата Asus P4P800

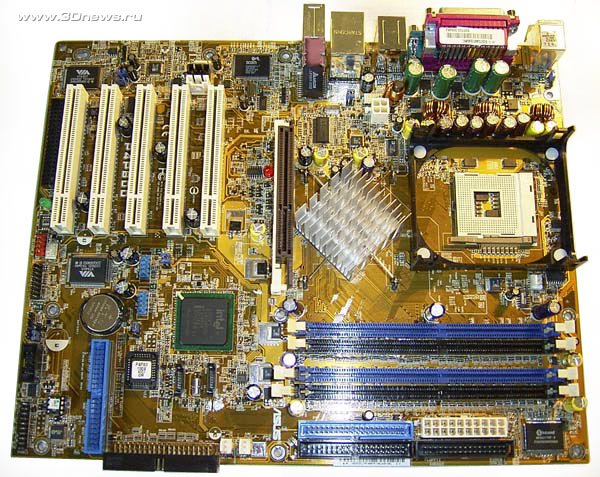

Из-за большого количества дополнительных контроллеров (как-никак плата high-end класса) габариты платы соответствуют формату Full-ATX (24,5 на 30 см). Однако при установке в корпус особых сложностей не возникает.

Исчез дополнительный Molex - разъем питания (Asus EZ Plug). Обычно все материнские платы под Pentium4 производства Asus, имели на борту такой разъем, что позволяло пользователям использовать блоки питания не совместимые с ATX12V. Но вероятно, в Asus посчитали, что переходный период уже закончился, и пользователи уже перешли на блоки питания нового стандарта.

Разъемы питания расположены следующие образом: основной - под слотами DIMM, дополнительный 4х пиновый разъем - несколько выше чипсета.

Рядом с процессорным сокетом расположен разъем для кулера - CPU_FAN. Еще два подобных разъема расположены недалеко от южного моста - это PWR_FAN и CHA_FAN.

Далее - плата поддерживает функцию Q-Fan, которая позволяет снижать обороты кулера в зависимости от температуры процессора. Налицо стремление компании Asus снизить уровень шума. Для этой же цели на северный мост установлен пассивный радиатор.

Его размеры очень большие - сравнимые с радиаторами для первых процессор Pentium :). Так же интерес вызывает новая схема крепления радиатора к чипу, которая обеспечивает хороший прижим и не допускает перекоса.

Во время тестирования радиатор был довольно горячим, однако я не думаю, что ему необходимо активное охлаждение.

Под северным мостом установлено 4 слота DIMM, причем, разбиты они на две группы - в каждой по два слота. В отличие от плат с чипсетом Granite Bay, организация изготовила память следующим образом: первый и второй слот относятся к первому каналу контроллера памяти, а третий и четвертый слот - ко второму каналу.

В результате, для включения двухканального режима доступа к памяти, необходимо наличие модулей в обоих каналах. Чтобы облегчить задачу сборщику слоты DIMM по разному окрашены - рекомендуется устанавливать модули в слоты одинакового цвета.

Максимальный объем памяти составляет 4Гбайт. Если на модули DIMM подается напряжение, то загорается светодиод SB_PWR, расположенный около последнего слота PCI. Причем, этот светодиод, как и на других платах производства Asus, большой и его свет хорошо виден.

Расстояние от защелок слотов DIMM до AGP слота очень маленькое. В результате видеокарта класса GeForce4 Ti4200 блокирует два первых слота памяти. AGP слот имеет довольно необычную защелку - нечто подобное мы видели на платах Biostar.

В слот допускается установка только 1.5 вольтовых видеокарт стандарта AGP 4X 8X. А при установке несовместимой (т.е. 3.3вольтовой) видеокарты сработает специальная защита и загорится красный светодиод AGP Warning LED.

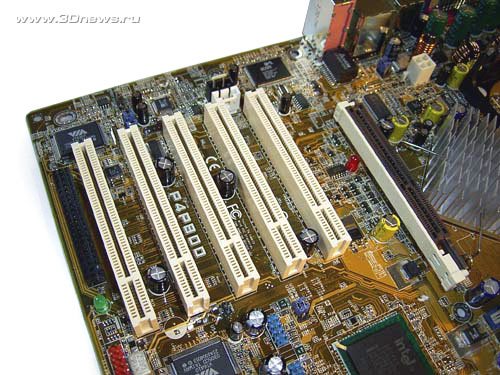

Переходим к слотам PCI. На плате Asus p4p800 их установлено пять штук.

Нетрудно заметить, что в Asus отказались от технологии Blue Magic. Напомню, что на целой серии плат последний слот PCI был окрашен в синий цвет и допускал установку специальной карты - ASUS SpaceLink, которая обеспечивала поддержку трех самых распространенных стандартов беспроводной связи (Bluetooth и стандарты 802.11a, 802.11b).

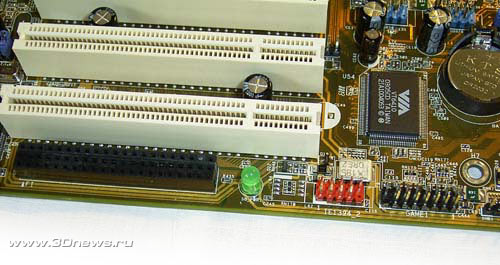

Впрочем, вместо BlueMagic на плате Asus p4p800 появился разъем Wi-Fi (Wireless Fidelity), в который устанавливается специальный модуль (или райзер карта) с поддержкой стандарта 802.11b (или более старшего).
