Чипсет VIA KT266A оказался настолько популярным, что некоторые производители материнских плат выпустили не одну, а несколько плат на его основе. Компания Gigabyte представила сразу 3 модели:

• 1) Ga-7VTX-E
• 2) Ga-7VTX-H
• 3) Ga-7VTX-P

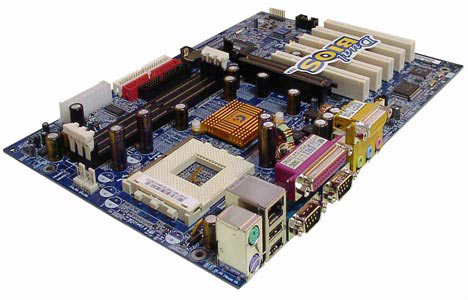

В этом обзоре я подробно расскажу о всех 3-х платах, но основное внимание будет уделено плате Ga-7VTX-H, которая была протестирована в нашей лаборатории. Вообще дизайн PCB у плат Ga-7VTX-E и Ga-7VTX-H общий, плата же Ga-7VTX-P сделана на основе дизайна платы Ga-7VTX, которая уже была рассмотрена на нашем сайте.

Чипсет

Чипсет VIA KT266A мы уже подробно рассматривали. Единственное, что можно добавить - это появление нового южного моста VT8233A с поддержкой нового интерфейса ATA-133. И хотя реальный прирост производительности дисковой подсистемы невелик, многие производители выпустили модификации плат с использованием VT8233A. Что касается Gigabyte, то она выпустила платы Ga-7VTX-E+ и Ga-7VTX-H+ (плюс означает использование нового южного моста).

Спецификация Ga-7VTXH

Процессор
• Поддержка процессоров AMD формата Socket-A (Athlon /Duron)
• Поддержка частот FSB 200/266MHz

  Чипсет VIA KT266A

• Северный мост VT8366A
• Южный мост - VT8233

  Системная память

• Три 184-контактных слота для DDR SDRAM DIMM
  (максимальный объем памяти 3GB DDR SDRAM)
• Поддерживается память типа PC1600/2100

  Графика

• Слот AGP, поддерживающий режим 1х/2х/4x

  Возможности по расширению

• Пять 32-битных слотов PCI 2.2

  Возможности для разгона

• Изменение напряжения на процессоре, изменение множителя
• Изменение частоты FSB от 100 до 200 MHz с шагом 1 MHz
• Технология EasyTune III™

  Дисковая подсистема

• Интегрированный UltraDMA/100 IDE контроллер (2 канала UltraDMA/66/33 Bus Master IDE с поддержкой до 4 ATAPI-устройств)
• Поддержка LS-120 / ZIP / ATAPI CD-ROM

  Интегрированный звук/видео/сеть

• Встроенный четырехканальный звук Creative CT5880
• Поддержка сети на основе чипа RTL8100L

  BIOS

• 2MBit Flash ROM
• AmiBIOS v 1.24g с поддержкой Enhanced ACPI, DMI, Green, PnP Features

  Разное

• Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры
• Инфракрасный порт (Встроенный IrDA TX/RX разъем)

  Мониторинг

• Отслеживание температуры процессора и чипсета, напряжения, скорости вращения вентиляторов

  Поддержка USB

• Два встроенных порта и два внешних порта USB

  Управление питанием

• ACPI/APM
• Пробуждение от модема, мыши, клавиатуры, сети

  Питание

• Стандартный 20-пиновый разъем питания ATX (ATX-PW)

  Размер

• ATX форм-фактор, 305mm x 210mm (12" х 8.26")

Коробка

В коробке было обнаружено:

• Материнская плата;
• CD диск с ПО и драйверами;
• 1 ATA-100 шлейф, FDD шлейф;
• Руководство пользователя;
• Планка с 2 дополнительными портами USB;
• Заглушка на заднюю панель.

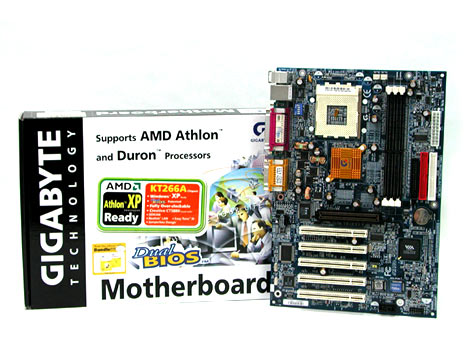

Плата упакована в коробку типичного для Gigabyte дизайна. Напомню, что все коробки для материнских плат у Gigabyte имеют один дизайн и отличаются только цветом ( для платформы Intel - оранжевый/фиолетовый и светло-синий, для AMD - черный/зеленый). Внутри коробки, кроме материнской платы, мы находим типичный комплект: руководство пользователя, шлейфы, CD диск с драйверами и ПО, выносную планку с 2 портами USB. Кроме того, в комплекте есть заглушка на заднюю панель корпуса.

Руководство пользователя очень подробное, шаг за шагом расписан и иллюстрирован каждый этап сборки системы. Пояснения и описания компонентов платы более-менее полные. Отдельно рассказано о функциях всех джамперов и DIP-переключателей.

Содержимое компакт-диска. Кроме стандартных драйверов от VIA на нем был записан антивирус от дядюшки Нортона и фирменные утилиты Gigabyte: программа обновления биос через интернет - @BIOS и программа для разгона процессора (опять же из Windows) - EasyTune III.

Еще о программах. Нашел на диске файрвол Personal Firewall 2001. Помню, в обзоре платы Gigabyte GA-7DXR я пожаловался, что этой программы не было, хотя был специальный пресс-релиз о том, что все платы Gigabyte будут продаваться вместе с Personal Firewall. Так вот, приятно отметить, что хоть и с опозданием, но обещание Gigabyte сдержала.
