Материнские платы

Gigabyte GA-8IE на чипсете Intel 845E

⇣ Содержание

Gigabyte GA-8IE
Чипсет Intel 845E
FSB от 100 до 200 МГц
Процессор Pentium 4 FSB 400/533 МГц
Celeron FSB 400МГц
Память PC1600/PC2100 DDR
HDD UltraDMA33/66/100 IDE
Дополнительно USB 2.0
AC'97 v2.2
Цена: ~120$ (Price.Ru)

Сегодня мы рассмотрим очередную титановую плату от компании Gigabyte. Конечно же плату делали не мифологические титаны, да и титановые сплавы в ее изготовлении не использовались. Все дело в том, что маркетологи Gigabyte всю линейку материнских плат под процессоры Pentium4 назвали "Titan".

Кроме интересного названия плата любопытна тем, что выполнена на новом чипсете компании Intel - i845E, который официально поддерживает процессоры с шиной 533 МГц.


 Label Gigabyte 8IE

Чипсет i845E

Как мы помним, 6 мая (т.е. довольно давно) Intel выпустил новые процессоры Pentium4 2.26 и 2.4B ГГц, которые рассчитаны на использование шины с частотой 533 МГц (чуть позже вышел процессор Pentium4 2.53ГГц).

О маркировке - для отличия новых процессоров используется буква B (например, Pentium4 2.4B), а вот процессоры Pentium4 2.26, 2.53 не имеют аналогов с 400Мгц шиной, и, соответственно, не имеют в наименовании дополнительной буквы.

Новые процессоры выпущены с простой целью - повысить общую производительность системы за счет более высокой пропускной способности шины между процессором и памятью. Однако, производительность существенно возрастет только в том случае, если вместе с возросшей пропускной способностью процессорной шины возрастет и пропускная способность шины памяти. Проще говоря - если процессор стал быстрее, то и память должна работать быстрее. Кстати, подобную ситуацию мы рассматривали в обзоре платы Epox 8K3A, в частности тесты проводились с процессором работающим на частоте 133 и 166Mhz.

Практически одновременно Intel выпускает чипсеты с поддержкой новых процессоров. Это очередные ревизии чипсетов i850(E) (который работает с двухканальной RDRAM памятью) и i845(E).

Итак, рассмотрим отличия чипсета i845E от предшественника i845D.
Начну с главного - у чипсета i845E есть поддержка 533Мгц шины процессора, и, к сожалению, отсутствует официальная поддержка памяти стандарта PC2700. Отсюда следует, что использование новых процессоров хоть и принесет прибавку производительности, но существенной она не будет, поскольку пропускная способность процессорной шины возросла с 3.2 Гбайтс до 4.3Гбайтс, а вот пропускная способность памяти осталась на уровне 2.1 Гбайтс.

Поддержка этого типа памяти появится у чипсета i845PE. Впрочем, и i845E неофициально поддерживает PC2700, вот только задействовать этот режим смогут лишь немногие компьютерные энтузиасты занимающиеся разгоном.

Еще одно важное отличие i845E от i845D заключается в использовании нового ICH (I/O Controller Hub - аналог южного моста). В состав i845E входит ICH4, который имеет поддержку 6 портов USB 2.0. Кроме поддержки USB2.0 в ICH4 усовершенствована звуковая подсистема - теперь есть поддержка шестиканального звука. Остальные характеристики по сравнению с ICH2 остались неизменными - поддержка 6 PCI-устройств и 4 устройств с интерфейсом ATA100.

Соответственно подверглась модернизации шина для связи мостов - в чипсете i845E используется Hub Link v1.1 (против v1.0 у предшественников), правда, пропускная способность осталась прежней - 266Мбайт/с.

Спецификация чипсета i845E:

  • Поддержка процессоров Pentium 4
  • Процессорный разъем - Socket-478
  • Шина между мостами - Intel Hub Architecture v1.1, 266 MBps
  • Максимальный объем ОЗУ 2 GB
  • Поддержка AGP 2.0, в частности режима передачи данных 4x
  • Поддержка частот памяти 100133Mhz (166Mhz - неофициально)
  • Поддержка частоты системной шины 400/533MHz
  • Количество слотов PCI - 6
  • Режимы IDE - 3366100
  • Порты USB1.12.0 - 6
  • Поддержка шестиканального AC'97
  • 10/100Mbit LAN
  • Дополнительные слоты расширения AMR/CNR

Теперь вспомним о процессорах Celeron на ядре Willamette. Так вот для них совершенно не выгодно покупать платы на основе чипсета Intel 845E. Во-первых, эти платы будут стоит гораздо дороже конкурентов, выполненных на других чипсетах (поскольку чипсеты Intel никогда не отличались низкой ценой). А во-вторых, более привлекательными выглядят платы на чипсете Intel 845G со встроенным видеоядром.

Спецификация Gigabyte GA-8IE

 Gigabyte GA-8IE

Gigabyte GA-8IE
Процессор - Intel Pentium 4 (Willamette/Northwood) с частотой шины 400/533 МГц,
- Intel Celeron (Willamette) с частотой шины 400МГц разъем Socket 478
Чипсет i845E - Северный мост Intel® 82645E Memory Controller Hub (MCH)
- Южный мост Intel® 82801DB Enhanced I/O Controller Hub (ICH4)
Системная память - Три 184-х контактных слота для DDR SDRAM DIMM
Графика - Слот AGP, поддерживающий режим 4x
Слоты расширения - Пять 32-х битных PCI Bus Master слотов
Возможности для разгона - Изменение частоты FSB от 100 до 200 Мгерц с шагом 1 Mhz.
Дисковая подсистема - 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
Звук - Встроенный звук AC'97 v2.2
BIOS - 2MBit Flash ROM
- Award BIOS v.6.00PG с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное - Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры
- Индикатор питания на плате
- STR (Suspend to RAM)
Мониторинг - Контроль целостности корпуса.
Поддержка USB - Шесть портов USB 2.0 ( 2 встроенных +4 дополнительных)
Управление питанием - ACPI/APM
- Пробуждение от мыши, клавиатуры и USB
Питание - Стандартный 20-ти пиновый разъем питания ATX (ATX-PW)
- Дополнительный 4-х пиновый разъем питания
Размер - ATX форм-фактор, 200мм х 293мм (7.86" x 11.52")

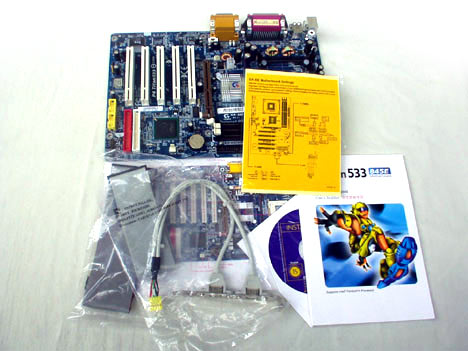

Комплектация

  • Материнская плата;
  • CD диск с ПО и драйверами;
  • ATA-100 шлейф, FDD шлейф;
  • Руководство пользователя + краткая инструкция по установке;
  • Планка с дополнительными портами USB2.0;
  • Наклейка на корпус с описанием перемычек.
 Gigabyte GA-8IE inbox

Плату я опять получил в OEM упаковке (опять - потому что предыдущая плата Gigabyte GA-8SRX тоже была в кулечке). Либо у компании Gigabyte закончились коробки, либо это очередной шаг по уменьшению стоимости перевозки продукции в далекую Россию. К сожалению, длительная транспортировка платы в такой упаковке, навряд ли пойдет ей на пользу.

Деньги решили сэкономить и при написании руководства пользователя. Так вот в руководстве пользователя нет ничего полезного кроме спецификации и схематичного изображения материнской платы (причем, последнее - ужасного качества). Раздел описания биоса отсутствует как таковой. Вообще-то есть пара страничек с названиями разделов и описанием процедуры "Save и Exit". А для особо любопытных есть комментарий - что мол, полную версию руководства пользователя вы можете скачать с сайта www.gigabyte.com.tw. Делать нечего, идем на сайт, скачиваем мануал в виде pdf файла, открываем его. Перед нами точная копия бумажного руководства - описание настроек биоса отсутствует, однако есть комментарий отправляющий нас обратно на сайт :))
Особенно забавно, что рядом с этими комментариями нарисована улыбающаяся морда.

Вообще стоит отметить, что качество мануала резко колеблется от платы к плате. Вот, например, описание платы GA-8SRX - просто библия (есть даже отдельный раздел на русском языке) по сравнению с нашим описанием. В случае с Gigabyte 8IE мы имеем 38 страниц на английском языке и еще 36 страниц китайского.

Краткое руководство тоже нам знакомо. Это сложенный вчетверо большой лист (формата A2 - специально измерял :), на котором описаны все основные этапы сборки системы. При этом каждый этап сопровождается качественной фотографией.

Содержимое компакт-диска стандартно для продукции Gigabyte. Помимо стандартных драйверов (IAA - Intel Application Accelerator & USB 2.0, AC'97) на CD записано большое количество утилит: Intel LANDesk Client Manager ver6.10, Gigabyte System Information Viewer (обычная система мониторинга), @Bios Writer, Motherboard DMI Viewer, Windows Utility Manager, Face-Wizard v1.0 (программа изменения загрузочного изображения) и, наконец, программа Easy Tune III (для разгона процессора из windows). Кроме того есть набор дополнительного программного обеспечения (Norton Antivirus 2002 и Firewall2002).

Беря плату в руки

 Gigabyte GA-8IE

Плата, традиционно для Gigabyte, темно-синего цвета. И похоже цвет - это единственное сходство с платой GA-8SRX. Отличия начинаются уже с размеров - плата очень маленькая 200мм х 293мм. В результате плату очень удобно устанавливать в корпус. Для большего удобства инженеры Gigabyte сделали углы платы круглыми, при этом всячески подчеркивают этот факт как облегчающий установку платы.

 Gigabyte GA-8IE Round corner

Приятно отметить расположение основного разъема питания - он находится с краю платы под слотами DIMM. А вот дополнительный 4-х пиновый разъем находится рядом с процессорным сокетом, почти в центре платы. Мелочь, но все же не очень удобно.

Процессорный сокет развернут на 90 градусов, больше про него сказать нечего (правда, такая ориентация не позволяет плате сильно изгибаться при установке боксового кулера).

 Gigabyte GA-8IE Socket

В обзоре платы GA-8SRX мы отмечали, что северный мост чипсета SiS645 греется слабо (даже на повышенных частотах FSB), и пассивного охлаждения ему вполне хватает. А на нашей плате установлено чипсет - Intel 845E, который при тестировании грелся заметно больше. Что ж, посмотрим, как это скажется на стабильности работы и результатах разгона.

 Gigabyte GA-8IE NB
очень красивый радиатор - блестящий, с логотипом Gigabyte

Естественно, ничто не мешает установить дополнительное охлаждение. Для этого можно задействовать разъем вентилятора SYS_FAN (установлен около батарейки). Кстати, на плате всего 2 разъема. Еще один предназначен для процессорного кулера. Вообще дизайн PCB предусматривает 3 разъема - еще один вентилятор мог бы подключатся к разъему PWR_FAN (около слотов DIMM), но, к сожалению, он не распаян.

Количество слотов DIMM - 3 штуки, при этом максимальный объем памяти составляет 2Гбайта (ограничение чипсета). Использовать память можно как стандарта PC1600, так и стандарта PC2100. Светодиода питания на плате нет - однозначно минус.

 Gigabyte GA-8IE Dimm

Рядом расположен разъем для подключения 3" дисковода.

К сожалению, компьютерная индустрия так и не смогла придумать достойной, а главное дешевой замены дисководу. Это вынуждает пользователей ограничиваться объемом 1.4mb, а сборщикам копаться в шлейфах.

Из-за небольших размеров материнской платы, инженерам пришлось передвинуть IDE разъемы почти в самый угол платы, к USB разъемам.

 Gigabyte GA-8IE Corner

Такое расположение разъемов сделает невозможным установку полноразмерных карт в слот PCI5 (и возможно в PCI4).

Отметим также то, что дизайн PCB не предусматривает установку RAID контроллера. Тем пользователям, которым необходима система с RAID массивом, Gigabyte предлагает расширенный вариант платы - GA-8IEXP с контроллером от Promise (также в ассортименте есть платы GA-8IGX на чипсете Intel 845G и GA-8IHXP на чипсете Intel850E , которая снабжена ICH4, что несколько отклоняется от спецификаций Intel :).

Теперь поговорим о возможностях расширения. На плате установлено 5 PCI слотов, один AGP слот и никаких слотов AMRCNR.

 Gigabyte GA-8IE Slots

Слот AGP имеет фиксатор видеокарты, характерной для Gigabyte конструкции. Кроме того, отметим, что установленная видеокарта блокирует защелки слотов DIMM. Это касается даже относительно коротких видеокарт.

Теперь переходим к самому интересному. Посмотрим на южный мост - ICH4.

 Gigabyte GA-8IE Sound

Обращают на себя внимание довольно большие размеры этой микросхемы. Это, впрочем, не удивительно, поскольку в ICH4 есть встроенная поддержка USB2.0. Как следствие - плата Gigabyte GA-8IE поддерживает 6 портов USB 2.0 (два установлены на задней панели и еще четыре дополнительных с помощью планок). Напомню, в комплекте с платой идет только одна планка с 2 портами.

Вспомним, что до последнего времени для поддержки интерфейса USB 2.0 на плату приходилось устанавливать дополнительные микросхемы (например, NEC D720100AGM на плате Microstar K7T266 Pro2-RU или довольно популярная микросхема VIA VT6202 на Gigabyte GA-7VRX).

 Gigabyte GA-8IE USB Bios

Рядом с USB разъемами (на фото желтого цвета) расположена микросхема биоса. Поиски второй микросхемы успеха не принесли. В отличии от большинства плат Gigabyte, плата 8IE не поддерживает технологию DUALBios. Об этой технологии мы подробно рассказывали; вкратце - ее отсутствие не делает безопасным обновление биоса из Windows. Для более-менее безопасного обновления придется воспользоваться программой-прошивальщиком из DOS или воспользоваться утилитой Q-Flash. Q-Flash - утилита встроенная в биос, позволяющая обновить прошивку до загрузки любой операционной системы. Для этого достаточно вставить диск с новой версий биоса и нажать F8.

Теперь поговорим о встроенном звуке. Он выполнен на новом звуковом процессоре - шестиканальном аудиокодеке Realtek ALC650 (до последнего времени наиболее популярным решением была микросхема ALC201). Вообще, Gigabyte отличался традицией делать встроенный звук на основе микросхемы Creative CT5880, которая помимо вывода на 4 канала, была нетребовательна к ресурсам процессора. В данном случае о полноценном аппаратном звуке говорить не приходится, часть процессорного времени будет отводится на обработку аудио. Новый кодек полностью отвечает спецификации AC'97 v2.2 и имеет поддержку DVD (6 каналов, цифровой вход-выход S/PDIF). Кстати, выход S/PDIF расположен около слота PCI5. Вход S/PDIF дизайном PCB предусмотрен (расположен там же), но на нашей плате не установлен. Разъемы для аудиокабелей (CD-in,SPDIF) расположены рядом с задней панелью платы и подключать кабели, в принципе, удобно.

 Gigabyte GA-8IE Sound/IDE

Рядом с микросхемой звукового кодека, зарезервировано место для сетевого контроллера RTL8100 и установлена микросхема подсистемы ввода-вывода ITE8702F-A. Вообще то эта микросхема поддерживает функции системного мониторинга, правда, судя по всему, ее возможности не задействованы в полной мере. В соответствующем разделе биоса нет информации о температуре процессора, скорости вращения вентиляторов и текущих значений базовых напряжений. Можно сказать, что системный мониторинг на плате отсутствует. В биосе есть только один пункт - контроль целостности корпуса. Скорее всего виноват несколько сырой биос и последующие обновления исправят эту ситуацию.

Задняя панель - стандартная.

 Gigabyte GA-8IE back panel

Для технически ориентированной аудитории привожу схему джамперов на плате:

Перемычек на плате очень мало: сброс настроек биоса CLR_CMOS, двухпиновый датчик контроля вторжения. Кроме того есть блок перемычек F_AUDIO для управления звуковыми выходами.

Биос платы выполнен на основе Award BIOS v.6.00PG, однако, набор настроек поражает своей скудностью. Производительность подсистемы памяти определяется одним параметром "Top Perfomance", который имеет 2 значения: Enable, Disable. Причем разница в производительности после изменения этого параметра не превышает величины погрешности измерения. Управление настройками памяти также сводится к минимуму - у нас есть возможность установить частоты 200 или 266Mhz и, к сожалению, все. Также не нашел параметра AGP Aperture Size, который довольно сильно влияет на производительность графической подсистемы. Скорее всего плата имеет сырую версию биоса.

Разгон и стабильность

На штатной частоте сбоев в работе не было. А вот все попытки разгона окончились неудачно. Процессор Pentium4 1.6A не смог стабильно работать даже на частоте 133Mhz. Да, этот экземпляр процессора неудачный, однако, на предыдущих платах он отлично работал вплоть до частоты 140Mhz. Да и частота 133Mhz - это штатная частота для плат на чипсете i845E. С другой стороны претензии предъявлять нельзя, так как для процессора это была нештатная частота (на которой никто не гарантирует стабильность). Кроме того есть вероятность, что просто попался неудачный экземпляр платы.

Возможно ситуацию смогло исправить небольшое повышения напряжения Vcore, однако, такая функция у платы отсутствует. Возможности увеличить напряжение на остальные компоненты платы, также отсутствуют. Поэтому делаем заключение, что плата не предназначена для разгона.


Отметим, что в модуле питания платы установлены 7 конденсаторов емкостью 1500 мкФ и 2 по 3300 мкФ.

Производительность

В тестовой системе было использовано следующее оборудование:
  • Процессор Intel Pentium 4 1.6GHz (Northwood);
  • Видеокарта InnoVision Tornado GeForce4 MX440 на чипе NVidia GeForce4 64Mb (NVIDIA Detonator v28.35);
  • Звуковая карта Creative Live 5.1;
  • Жесткий диск IBM DTLA 307030 30Gb;
  • 256 Мбайт PC2100 DDR SDRAM производства Samsung;
  • Корпус Inwin506 с блоком питания PowerMan 250W;
  • Операционная система Windows 2000 English.

Вначале посмотрим на результаты тестов рабочих приложений.

Заметно некоторое отставание платы GA-8IE от конкурентов.

Теперь переходим к игровым тестам.

О каком либо значительном отставании говорить не приходится (единственный провал в тесте Q3 Fastest), впрочем и в лидеры плата GA-8IE не выбивается.

Выводы

Плата произвела впечатление сырого продукта. И самого облегченного из линейки плат Gigabyte на чипсете i845E. Но почему тогда такая цена ~120$, за которую я получаю производительность на уровне платы Gigabyte GA-8SRX на SiS645 (~80$). Биос с бедными настройками и скудной документацией не улучшают впечатления от платы.

Заключение

Плюсы:
  • Поддержка интерфейса USB2.0;
  • Официальная поддержка 133-ей мегагерцовой системной шиной.
Минусы:
  • Отсутствие системного мониторинга;
  • Высокая цена;
  • Бесполезное руководство пользователя;
  • Малое количество настроек в биосе;
  • Отсутствие инструментов для разгона;
  • Слабые результаты разгона.

PS. В самое ближайшее время у нас появится возможность посмотреть на плату Gigabyte GA-8IEXP, которая выполнена на том же самом чипсете i845E, но имеет гораздо более широкий набор возможностей. Это прежде всего RAID контроллер, IEEE 1394, Dual BIOS, Network, расширенные возможности разгона. Кроме того будет интересно посмотреть на биос платы, результаты разгона и, конечно же, руководство пользователя ;)
