Выход новых процессоров Intel Core i3/i5 с интегрированным графическим ядром был моментально поддержан крупными производителями материнских плат, которые анонсировали ряд продуктов на чипсетах Intel H55 и H57. Подобная связка материнской платы и процессора является своего рода революцией, поскольку впервые за всю историю архитектуры х86 графическое ядро расположено не на отдельной карте, и даже не на материнской плате, а непосредственно в процессоре.

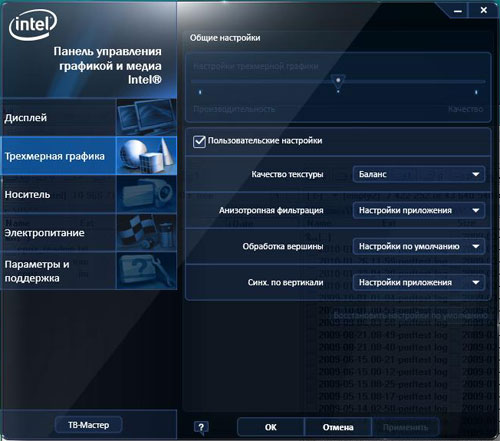

Компания Intel до последнего времени имела в распоряжении ядро GMA X4х00, которое было составной частью чипсетов Intel G41-G45. И при разработке процессоров Clarkdale инженеры также использовали это ядро, но в несколько модифицированном исполнении. Встроенный контроллер памяти был перенесен с кристалла процессора на кристалл видеоядра, туда же "отправили" и контроллер шины PCI Express. Помимо этого, было увеличено количество шейдерных процессоров видеоядра с 10 до 12, а также увеличена его рабочая частота. Отметим, что графическое и процессорное ядра являются отдельными кристаллами, которые выполнены по разным техпроцессам (45 нм и 32 нм, соответственно) и соединены между собой шиной QPI. Пользовательский интерфейс видеодрайверов Intel также был кардинально переработан.
Разумеется, моментального перехода бюджетных систем на новую платформу не случится. Причина этого вполне банальна - новые процессоры и платы стоят ощутимо дороже систем начального уровня, основанных на связках G41/G45 + LGA775 или AMD Phenom + 785G. Однако на данную ситуацию можно посмотреть и с другой стороны. Во-первых, линейка новых процессоров Intel Core i3 ощутимо дешевле остальных процессоров с архитектурой Nehalem. В частности, цена на нижнюю модель Core i3 530 (2.93 ГГц) находится в районе $120 (3500 руб.). Это означает, что переход на платформу LGA1156 стал несколько легче. Во-вторых, цена на материнские платы с чипсетами Intel H55 и H57 ниже цен на аналогичные продукты на чипсете Intel P55, что также облегчает миграцию на новую платформу. При этом у пользователя всегда остается в запасе возможность использования встроенного графического ядра, что облегчает апгрейд видеокарты (который может растянуться на несколько дней).
Переходим к чипсету Intel H57. На самом деле, рассказ о нем будет очень короткий, поскольку его характеристики полностью соответствуют характеристикам чипсета Intel P55. Единственное различие этих чипсетов заключается в наличии у Intel H57 шины FDI (Flexible Display Interface), которая основана на протоколе DisplayPort и предназначена для трансляции видеосигнала от графического ядра процессора на внешние разъемы. Что касается чипсета Intel H55, то он является "усеченной" версией Intel H57, в котором сокращено количество портов USB 2.0 с 14 до 12 и отключена поддержка RAID-массивов. И, наконец, цена чипсета Intel H57 составляет $43, а чипсет Intel H55 стоит столько же, сколько и Intel P55 - $40.
Таким образом, новую связку процессоров Intel Clarkdale и чипсетов Intel H55/H57 можно рассматривать как недорогую альтернативу чипсету Intel P55 и более дорогих процессоров LGA1156. При этом главный минус новой системы заключается в более медленной подсистеме памяти, а главный плюс - в практически бесплатном графическом ядре.
Сравнительная таблица характеристик материнских плат
| Наименование | ASUS P7H55-M Pro | Biostar TH55XE | Foxconn H55MX-S | Gigabyte H55M-UD2H | MSI H57M-ED65 | MSI H55-GD65 | Intel DH55TC |
|---|---|---|---|---|---|---|---|
| Чипсет | Intel H55 | Intel H55 | Intel H55 | Intel H55 | Intel H57 | Intel H55 | Intel H55 |
| Кол-во слотов DIMM | 4 (DDR3) | 4 (DDR3) | 2 (DDR3) | 4 (DDR3) | 4 (DDR3) | 4 (DDR3) | 4 (DDR3) |
| Охлаждение (баллы) | Пассивное (5+) | Пассивное (5+) | Пассивное (5) | Пассивное (5) | Пассивное (5+) | Пассивное (5) | Пассивное (5) |
| PCIE x16/PCIE (>x1)/PCIE x1/PCI | 1/0/1/2 | 1/1 (x4)/0/2 | 1/1 (x4)/0/2 | 2/0/0/2 | 2/0/2/0 | 2/0/2/2 | 1/0/2/1 |
| AMD CrossFire | - | - | - | + | + | + | - |
| Схема питания (кол-во фаз CPU + контроллера памяти) | 4+2 | 5+2 | 4+1 | 5+2 | 6+2 | 5+2 | 4+1 |
| Разъемы питания | 24+8 | 24+8 | 24+4 | 24+4 | 24+8 | 24+8 | 24+4 |
| Кол-во конденсаторов | 11x 560 мкФ и 5x 270 мкФ | 21x 820 мкФ и 7x 270 мкФ | 15x 820 мкФ и 4x 470 мкФ | 13x 820 мкФ и 4x 270 мкФ | 17x 820 мкФ и 6x 470 мкФ | 14x 820 мкФ и 7x 270 мкФ | 13x 820 мкФ и 6x 1000 мкФ |
| Звук | ALC889 | ALC888 | ALC888S | ALC889 | ALC889 | ALC889 | ALC888S |
| Сеть (Gigabit Ethernet; тип шины) | Realtek RTL8112L (PCI Express x1) | Realtek RTL8111DL (PCI Express x1) | Realtek RTL8111DL (PCI Express x1) | Realtek RTL8111D (PCI Express x1) | Realtek RTL8111DL (PCI Express x1) | Realtek RTL8111DL (PCI Express x1) | Intel 82578 (PCI Express x1) |
| SerialATA | 6: 6 каналов H55 | 6: 6 каналов H55 | 6: 6 каналов H55 | 6: 6 каналов H55 | 8: 6 каналов H57 (RAID) + 2 канала (JMB363) | 8: 6 каналов H55 + 2 канала (JMB363) | 6: 6 каналов H55 |
| ParallelATA | 1 канал (JMB368) | 1 канал (JMB368) | - | 1 канал (JMB368) | 1 канал (JMB363) | 1 канал (JMB363) | - |
| USB2.0 (встроенные / дополнительные) | 6 / 6 | 4 / 6 | 4 / 6 | 6 / 6 | 6 / 6 | 6 / 6 | 6 / 6 |
| IEEE-1394 (встроенные / дополнительные) | - | 1 / 1 | - | 1 / 1 | 1 / 1 | 1 / 1 | - |
| Размер, мм | 244x244 | 244x244 | 244x218 | 244x230 | 245x245 | 305x225 | 244x244 |
| BIOS | AMI BIOS | AMI BIOS | AMI BIOS | Award BIOS | AMI BIOS | AMI BIOS | Intel BIOS |
| Vcore | От 0,85 В до 1,6 В (0,00625 В) | От -0,08 В до +1,26 В (0,02 В) | - | От 0,5 В до 1,9 В (0,00625 В) | От 0,9 В до 2,1 В (0,00625 В) | От +0,006 В до +0,303 В (0,00625 В) | - |
| Vmem | От 1,3 В до 2,545 В (0,015-0,05 В) | От 1,6 В до 2,53 В (0,015 В) | От +0 В до +0,350 В (0,05 В) | От 1,3 В до 2,6 В (0,02-0,1 В) | От 1,006 В до 2,505 В (~0,006 В) | От 0,906 В до 1,898 В (0,00625 В) | - |
| Vimc | От 1,15 В до 2,8 В (0,015 В) | От 1,10 В до 2,03 В (0,015 В) | - | От 1,05 В до 1,49 В (0,02-0,05 В) | От 0,47 В до 2,038 В (0,00625 В) | - | - |
| Vpch | От 1,05 В до 1,4 В (0,05 В) | От 1,1 В до 1,25 В (0,05 В) | - | От 0,95 В до 1,5 В (0,02-0,1 В) | От 0,451 В до 1,953 В (~0,006 В) | От 0,451 В до 1,953 В (0,00625 В) | - |
| Vpll | От 1,8 В до 2,15 В (0,05 В) | От 1,8 В до 2,73 В (0,015 В) | - | От 1,6 В до 2,54 В (0,02-0,1 В) | От 1,0 В до 2,43 В (0,01 В) | - | - |
| ViGPU | От 0,5 В до 1,75 В (0,0125 В) | От 1,18 В до 1,78 В (0,02 В) | - | От 0,92 В до 1,4 В (0,05 В) | От 1,3 В до 1,93 В (0,01 В) | От 1,3 В до 1,448 В (0,0125 В) | - |
| Bclk (шаг), МГц | От 80 до 500 (1) | От 100 до 800 (1) | - | От 100 до 600 (1) | От 100 до 600 (1) | От 100 до 600 (1) | От 133 до 240 (1) |
| Реальный разгон (Core i3 530), МГц | 190 | 186 | - | 184 | 186 | 186 | 160 |
| Подсистема памяти (баллы) | 5- | 5 | 4 | 4+ | 4+ | 4+ | 2 |
| Системный мониторинг (баллы; fan-control) | 5 (Q-Fan 2) | 5 (Smart Fan) | 5 (Smart Fan) | 4+ (Smart Fan) | 5- (Smart Fan) | 5- (Smart Fan) | 4+ (Intel Quiet System) |
| Комплектация (особенности) | 3- | 3 | 4- | 3 | 2 | 3- | 2- |
| Кол-во FAN | 3 (4 pin) | 1 (4 pin) + 2 (3 pin) | 3 (4 pin) | 2 (4 pin) | 1 (4 pin) + 3 (3 pin) | 1 (4 pin) + 4 (3 pin) | 3 (4 pin) |
| Особенности | Поддержка AI Proactive (+); нет поддержки LPT и FDD-портов; ASUS Express Gate, TurboV EVO, EPU, EZ Flash 2, CrashFree BIOS 3, MyLogo 2, Q-Fan; профили BIOS (8) | Нет поддержки FDD; кнопки Power, Reset; профили BIOS (10); встроенная утилита MemTest | Нет поддержки VGA и ParallelATA | Нет поддержки LPT и FDD; поддержка DualBIOS, C.I.A2, EasyTune 6, Q-Flash, FaceWizard, @BIOS, профили BIOS (8) | Нет поддержки FDD; реализовано 12 из 14 портов USB 2.0; поддержка Control Center, M-Flash, Green Power, профили BIOS (6); кнопка Power, ClrCMOS, технология OC Genie | Нет поддержки FDD; поддержка Control Center, M-Flash, Green Power, профили BIOS (6); кнопка OC Genie; оболочка Winki | Нет поддержки ParallelATA и FDD; профиль настроек BIOS |
| Цена, руб | Нет данных | ||||||
| Наименование | ASUS P7H55-M Pro | Biostar TH55XE | Foxconn H55MX-S | Gigabyte H55M-UD2H | MSI H57M-ED65 | MSI H55-GD65 | Intel DH55TC |
ASUS P7H55-M Pro
Компания ASUS имеет самый широкий ассортимент плат на чипсете Intel H55, который включает шесть моделей. Среди них модель P7H55-M Pro является продуктом средней категории, без каких-либо уникальных особенностей. Соответственно, ее возможности расширения и функциональность удовлетворят потребности большинства пользователей, как и цена, которая составляет около 3600 руб.
Начнем с того, что конфигурация слотов расширения ASUS P7H55-M Pro является наиболее оптимальной, и включает один PEG-слот, один слот PCI Express x1 и пару слотов PCI.
Остальные возможности расширения полностью соответствуют возможностям чипсета, которые включают гигабитный сетевой контроллер, 8-канальную звуковую подсистему, 12 портов USB 2.0 и шесть каналов SerialATA. Также инженеры ASUS установили на плату дополнительный контроллер для поддержки интерфейса ParallelATA, что значительно увеличивает ее привлекательность.
К конфигурации задней панели у нас не возникло никаких претензий, хотя мы бы не отказались от дополнительного видеовыхода DisplayPort.
Подсистема питания процессора выполнена по 4-фазной схеме, а преобразователь питания контроллера памяти - по 2-фазной.
Материнская плата ASUS P7H55-M Pro поддерживает большое количество фирменных утилит и технологий. В их число входит оболочка Express Gate, функция замены POST-экрана MyLogo 2, а также система восстановления прошивки BIOS - CrashFree BIOS 3. Отметим поддержку профилей настроек BIOS - OC Profile:
А также многофункциональную утилиту TurboV EVO, которая, помимо разгона процессора и памяти, позволяет разгонять и встроенное графическое ядро:
Что касается BIOS, то плата может похвастаться очень большим набором настроек оперативной памяти.
Системный мониторинг выполнен на вполне высоком уровне. В частности, плата отображает текущие значения температуры процессора и системы, отслеживает напряжения, скорости вращения всех вентиляторов, которые с помощью функции Q-Fan2 могут изменять скорость вращения в зависимости от температуры процессора и системы.
Возможности разгона сосредоточены в разделе "AI Tweaker", и не имеют каких-либо недостатков:
В частности, на плате ASUS P7H55-M Pro мы достигли стабильной работы системы на частоте Bclk равной 190 МГц.
Сформулировать выводы по материнской плате ASUS P7H55-M Pro довольно легко, поскольку цена продукта полностью соответствует его основным возможностям, а в качестве бонуса пользователь получает поддержку протокола ParallelATA, а также массу дополнительных технологий ASUS.
Плюсы:
- высокая стабильность и производительность;
- 6-фазная схема питания процессора;
- поддержка SerialATA II (шесть каналов; H55);
- поддержка одного канала P-ATA (JMicron JMB368);
- звук High Definition Audio 7.1 и сетевой контроллер Gigabit Ethernet;
- поддержка интерфейса USB 2.0 (двенадцать портов);
- широкий набор фирменных технологий ASUS (PC Probe II, EZ Flash 2, CrashFree BIOS 3, MyLogo 2, Q-Fan и проч.);
- дополнительный набор технологий AI Proactive (AI Overclock, OC Profile (восемь профилей), AI Net 2, TurboV EVO, EPU и проч.).
Минусы:
- не обнаружено.
Особенности платы:
- мощные функции разгона и довольно высокие результаты;
- нет поддержки интерфейсов LPT и FDD;
- только один порт PS/2.
