Материнские платы

VIA KT400 для AMD Athlon

Жизненные циклы продуктов становятся все короче. И сейчас память DDR400, которую трудно было себе представить еще каких-нибудь несколько недель назад, становится реальностью. Быстрые модули памяти перестали быть привилегией избранных компаний. Посмотрите на ужасающие темпы смены чипсетов: после KT133 пришел KT133A, затем последовал KT266, сменившийся KT266A. Только лишь недавно в продаже появились материнские платы на KT333, и по слухам мы увидим и KT333A. А осенью нас ждет море продуктов на KT400. Как предполагается, KT400 будет работать лучше предшественников, и он станет долгожданной покупкой для любителей платформ на Socket A. Так что давайте приоткроем завесу над этим чипсетом и окинем его пытливым взором.



VIA KT400 в действии: экран загрузки материнской платы QDI Kudoz 7X с DDR400 памятью и AMD Athlon XP 2000+
Плата очень свежая - дата BIOS всего лишь 6 августа 2002 года

QDI Kudoz 7X позволяет нам получить представление о том, чего можно ожидать от KT400. Кстати, сама VIA решила попридержать эталонную плату, работая над ее финальной доводкой. QDI повезло - данная плата на KT400 показала хорошие тестовые результаты. Но для пользователя, впрочем, более интересны окажутся новые возможности, равно как и прирост производительности по сравнению с чипсетом KT333. Ниже вы сможете посмотреть на первые фотографии KT400. Однако официально чипсет пока так и не был выпущен. Так что вы смотрите на продукт, которого еще как бы и не существует.

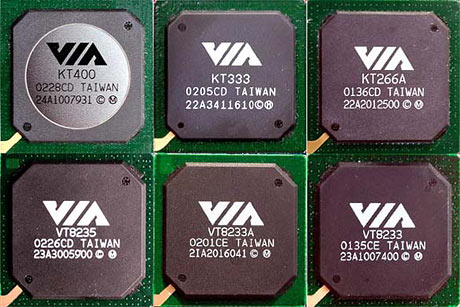

Три поколения, вышедшие за какой-то год: VIA KT400 с южным мостом (слева), KT333 (в центре) и KT266A (справа)


Сравнительная таблица чипсетов

Чипсет VIA Apollo KT400 VIA Apollo KT333 VIA Apollo KT266A VIA Apollo KT266
Дата выпуска Сентябрь 2002 Февраль 2002 Сентябрь 2001 Апрель 2001
Платформа Socket 462 Socket 462 Socket 462 Socket 462
Поддерживаемые процессоры AMD Duron/ Athlon/ XP AMD Duron/ Athlon/ XP AMD Duron/ Athlon/ XP AMD Duron/ Athlon/ XP
Многопроцессорность нет нет нет нет
Северный мост VIA KT400 VIA KT333 VIA KT266A VIA VT8366
Южный мост VIA VT8235 VIA VT8233A VIA VT8233 VIA VT8233
Частота шины процессора 100/133/166 МГц DDR 100/133/166 МГц DDR 100/133 МГц DDR 100/133 МГц DDR
Частота шины памяти 100/133 /166/200 МГц DDR 100/133 /166 МГц DDR 100/133 МГц DDR 100/133 МГц DDR
Асинхронная работа памяти да да да да
Разгон FSB до 250МГц до 230МГц до 200МГц до 200МГц
Максимальное число разъемов DIMM 4 4 4 4
Максимальный объем памяти 3072 Мб 3072 Мб 3072 Мб 3072 Мб
Поддержка SDRAM да да да да
Поддержка DDR SDRAM да да да да
Двухканальная DDR SDRAM нет нет нет нет
Поддержка RIMM (Rambus) нет нет нет нет
Ultra-DMA/33/66/100/133 да/да /да/да да/да /да/да да/да /да/нет да/да /да/нет
Число портов USB 6 6 6 6
Максимальное число разъемов PCI 6 6 6 6
Встроенное видеоядро нет нет нет нет
Встроенный звук да да да да
AGP 1x / 2x / 4x / 8x да/да /да/да да/да /да/нет да/да /да/нет да/да /да/нет
Поддержка ACPI  да да да да
Поддержка USB 2.0 да да нет нет

Чипсет SiS 746 Nvidia nForce Nvidia nForce 2 AMD 760
Дата выпуска Июнь 2002 Сентябрь 2001 Май 2002 Февраль 2001
Платформа Socket 462 Socket 462 Socket 462 Socket 462
Поддерживаемые процессоры AMD Duron /Athlon/XP AMD Duron /Athlon/XP AMD Duron /Athlon/XP AMD Duron /Athlon/XP
Многопроцессорность нет нет нет нет
Северный мост SiS 746 Nvidia IGP 128 Nvidia IGP 128 AMD 761
Южный мост SiS 963 Nvidia MCP-D Nvidia MCP-D AMD 765
Частота шины процессора 66/100 /133/166МГц DDR 100/133 МГц DDR 100/133 МГц DDR 100/133МГц DDR
Частота шины памяти 66/100 /133/166МГц DDR 100/133 МГц DDR 100/133 /166/200 МГц DDR 100/133МГц DDR
Асинхронная работа памяти да да да да
Разгон FSB до 200МГц до 150МГц до 240МГц до 150МГц
Максимальное число разъемов DIMM 3 3 3 4
Максимальный объем памяти 3072 Мб 3072 Мб 3072 Мб 2048Мб
Поддержка SDRAM да нет нет нет
Поддержка DDR SDRAM да да да да
Двухканальная DDR SDRAM нет да да нет
Поддержка RIMM (Rambus) нет нет нет нет
Ultra-DMA/33/66/100/133 да/да /да/да да/да /да/нет да/да /да/нет да/да /да/нет
Число портов USB 6 6 6 4
Максимальное число разъемов PCI 6 6 6 4
Встроенное видеоядро нет да да нет
Встроенный звук да да да да
AGP 1x / 2x / 4x / 8x да/да /да/да да/да /да/нет да/да /да/да да/да /да/нет
Поддержка ACPI да да да да
Поддержка USB 2.0 да нет да нет

Чипсет ALi Magik 1 SiS 745 SiS 735
Дата выпуска Февраль 2001 Май 2002 Май 2001
Платформа Socket 462 Socket 462 Socket 462
Поддерживаемые процессоры AMD Duron/Athlon/XP AMD Duron/Athlon/XP AMD Duron/Athlon/XP
Многопроцессорность нет нет нет
Северный мост ALi M1647 SiS 745 SiS 735
Южный мост ALi M1535D+ integrated integrated
Частота шины процессора 100/133МГц DDR 66/100/133/166МГц DDR 66/100/133МГц DDR
Частота шины памяти 100/133МГц DDR 66/100/133/166МГц DDR 66/100/133МГц DDR
Асинхронная работа памяти да да да
Разгон FSB до 150МГц до 200МГц до 150МГц
Максимальное число разъемов DIMM 4 3 3
Максимальный объем памяти 1024Мб 3072 Мб 1536Мб
Поддержка SDRAM да да да
Поддержка DDR SDRAM да да да
Двухканальная DDR SDRAM нет нет нет
Поддержка RIMM (Rambus) нет нет нет
Ultra-DMA/33/66/100/133 да/да/да/нет да/да/да/нет да/да/да/нет
Число портов USB 6 6 6
Максимальное число разъемов PCI 6 6 6
Встроенное видеоядро нет нет нет
Встроенный звук да да да
AGP 1x / 2x / 4x / 8x да/да/да/нет да/да/да/нет да/да/да/нет
Поддержка ACPI да да да
Поддержка USB 2.0 нет нет нет

В таблицах перечислены все последние чипсеты под платформу AMD (Socket 462) с поддержкой DDR SDRAM. Мы не включили морально устаревшие чипсеты с поддержкой SDRAM (типа VIA KT133 или KT133A), поскольку материнские платы на них уже не производятся.

Материнская плата в деталях

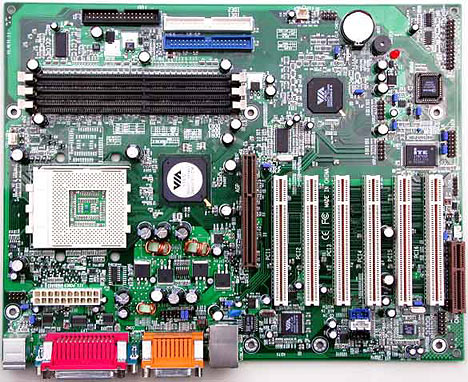

Плата на KT400 - QDI Kudoz 7X

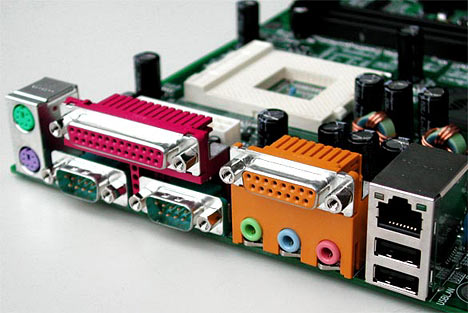

Вид со стороны интерфейсов

Плата содержит шесть разъемов PCI, равно как три разъема DIMM для DDR400 памяти. На плату интегрирован сетевой чип VT6105 LOM, который должен стать стандартным для плат на KT400 - чип разработан VIA и изготавливается 0,22 мкм технологии. То же самое относится и к звуковому чипу VT1616 (AC'97) - он обеспечивает 6.1-канальный звук, плюс входы для модема, ТВ карты и CD-ROM привода. Для защиты процессора AMD от термальной смерти, производитель интегрировал специальную логику. Плата анализирует сигнал термодиода процессора и при обнаружении критической температуры (она определяется пользователем) немедленно выключает плату. Это обеспечивает хороший механизм защиты процессоров AMD Athlon XP с ядрами Palomino, Thoroughbred или Barton от повреждения. Старые процессоры будут защищены с помощью обычного терморезистора под процессором. Переключение между двумя режимами осуществляется перемычкой. Еще одна интересная возможность - вы можете добавить свою собственную картинку (800x600, 24-битный цвет) на экран загрузки.

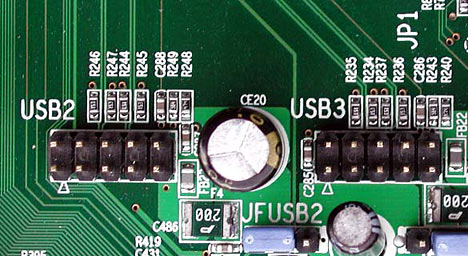

Интерфейс USB 2.0 у QDI Kudoz 7X

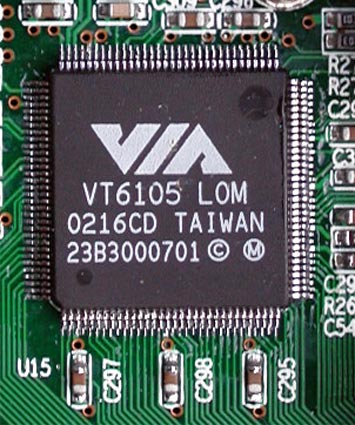

Сетевой чип VT6105 от VIA

Посмотрим на BIOS


Память работает на 200 МГц (DDR400)


Плата поддерживает 8X V-Link и AGP 8X


Поддержка USB 2.0 включается в BIOS


Обратная совместимость: KT400 поддерживает DDR266 и DDR333

Архитектура VIA KT400

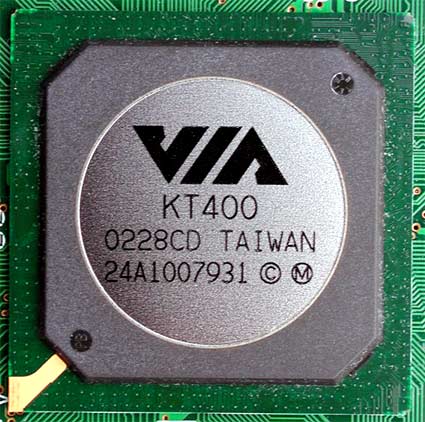

Северный мост чипсета VIA KT400

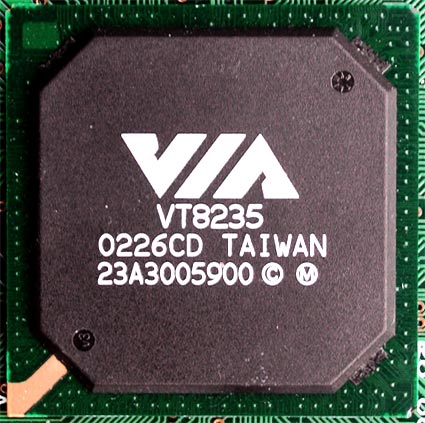

Южный мост чипсета VIA KT400

KT400 отличается от своего предшественника, VIA KT333, как северным, так и южным мостом. В северном мосту KT400 изменился контролер памяти - сейчас он поддерживает частоту работы 200 МГц (DDR400), кроме того, чипсет может работать и с современными AGP 8X картами. Среди новых возможностей южного моста VT8235 следует отметить интеграцию USB 2.0 контроллера, а также поддержку Ultra DMA/133 на четыре IDE канала.

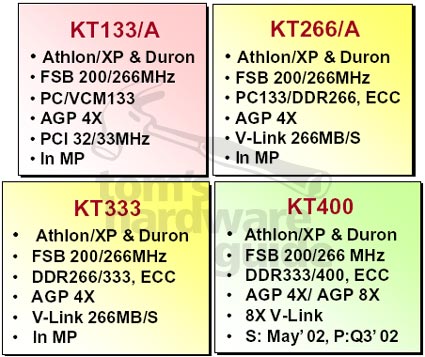

Как следует из планов компании, KT400 должен выйти в третьем квартале 2002

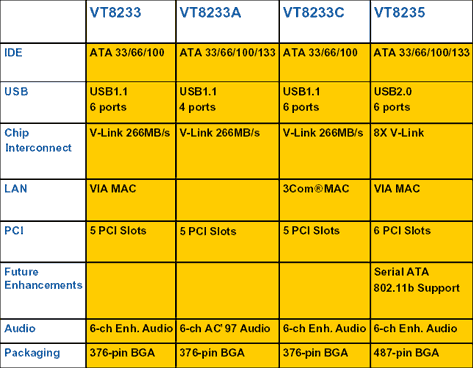

Сравнительная таблица южных мостов от VIA: VT8235, который используется в KT400 и KT333(A) обладает наибольшим числом функций

AMD: скоро будет 166 МГц FSB?

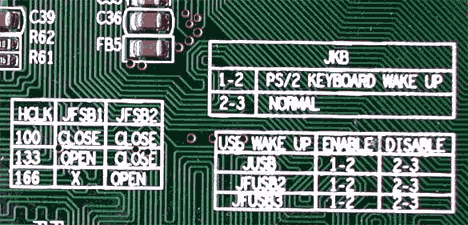

Перейдут ли процессоры AMD Athlon XP на 166 МГц FSB? QDI Qudoz 7X поддерживает тактовую частоту 133 МГц, равно как и 166 МГц. Подобную возможность мы уже видели на некоторых KT333 материнских платах.

AMD пытается сохранить в секрете то, о чем мечтают многие пользователи - увеличение частоты FSB с 133 МГц до 166 МГц. Мы не обладаем точными сведениями, так что остается лишь ждать. В любом случае, платы на KT400 (и некоторые на KT333) уже к этому готовы.

Модули памяти DDR400

Сейчас на рынке растет предложение DDR333 модулей с CL 2.0, а с введением KT400 мы должны увидеть появление новой памяти. Она будет маркироваться PC3200 или DDR400 и работать на 200 МГц. Первые модули работают пока что лишь с CL2.5, так что до появления быстрых модулей с CL2.0 должно пройти некоторое время. Техническое развитие модулей DDR памяти довольно интересно - уже появились первые модули с упаковкой PGA. Как видим, это модули Kingmax, время доступа составляет 5 нс.

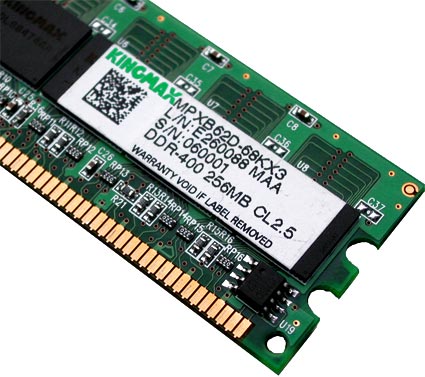

DDR400 память в упаковке PGA от Kingmax

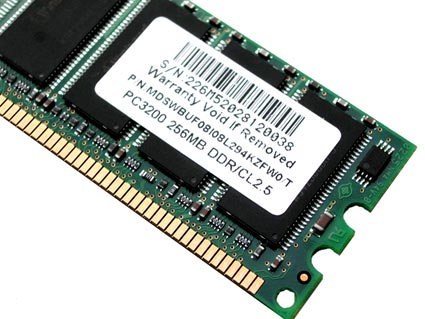

DDR400 память в стандартной упаковке от Twinmos

Заключение

До сих пор платформа AMD могла использовать лишь DDR333 память для борьбы с Rambus (PC1066) и DDR400 (чипсет SiS 648). Так что с запуском чипсета VIA KT400 все большее число пользователей будут переходить на память KT400. Преимущество DDR400 (PC3200) перед DDR333 (PC2700) очевидно - рост тактовой частоты с 166 МГц до 200 МГц также приводит к увеличению теоретической пропускной способности почти на 17%.

Первая плата, поступившая к нам на KT400 - это QDI Kudoz 7X, и результаты тестирования выглядят многообещающе. Однако KT400 пока еще не вышел, поэтому мы не стали подвергать плату привычному тестированию. В любом случае, KT400 предлагает множество интересных возможностей, которые отсутствовали в KT333. Кроме добавления DDR400, чипсет поддерживает AGP 8X и USB 2.0. Он также обратно совместим с менее скоростной памятью DDR333 и DDR266. Также отметим и использование механизма защиты от перегрева на Kudoz 7X.
