Выбираем лучшую плату на чипсете Intel X58

⇣ Содержание

Платформа LGA1366 уже вошла в нашу IT-жизнь, и соответствующие процессоры Intel прочно обосновались на вершине рейтингов производительности практически во всех приложениях. Проблема заключается в том, что данные системы по-прежнему стоят довольно дорого. Казалось бы, новизна новой процессорной архитектуры уже поблекла, а производители "сняли сливки" и должны были перейти на выпуск более дешевых и доступных продуктов. Это и происходит, но не так быстро, как нам хотелось бы. Во-первых, ассортимент семейства процессоров Core i7 долгое время остается неизменным, и наиболее дешевая модель (Core i7 920) стоит более 10 тысяч рублей. Во-вторых, цены на материнские платы также не радуют глаза покупателей и превышают те же 10 тысяч рублей. Причина этого заключается в том, что для платформы LGA1366 пока выпущен один единственный чипсет Intel X58, который в большинстве случаев и определяет высокую цену готовой платы. К тому же, для сборки данной системы понадобится хороший LGA1366-кулер, а также комплект памяти DDR3. Причем сама по себе память DDR3 уже вполне доступна, и для системы на X58 можно обойтись не самой скоростной памятью DDR3-1066. Но есть одна особенность - для этой системы Intel рекомендует комплект из трех модулей с одинаковыми характеристиками. Соответственно, производители памяти пользуются случаем и устанавливают на трехканальные комплекты несколько завышенные цены. Впрочем, если оставить в стороне маркетинговые нюансы, то для систем с процессорами Nehalem вполне можно использовать и более дешевые двухканальные комплекты оперативной памяти, при этом существенного падения производительности вы не увидите.

Все это накладывается на российскую реальность, которая характеризуется высоким курсом как евро, так и доллара США. Но есть и обнадеживающие новости. В частности, в последние месяцы на рынке появились материнские платы на базе чипсета Intel X58 стоимостью около $200, причем одна из таких плат участвует в данном сравнительном тестировании. Кстати, цель данного обзора заключается как в подведении первых итогов по материнским платам на чипсете X58 (мы тестируем их практически полгода), так и в определении некоторых ориентиров, по которым будут оцениваться все последующие модели.

Но, прежде чем переходить к платам, скажем несколько слов о самом чипсете Intel X58. С технической точки зрения, "северный мост" X58 значительно проще, нежели его предшественники - X48 и X38. Дело в том, что этот чип не имеет встроенного контроллера памяти, который интегрирован в процессоры LGA1366. Вместо него в X58 появился контроллер шины QPI для связи с процессором. Что касается поддержки шины PCI Express v2.0, то кардинальных изменений в этой области нет - X58 поддерживает всего 36 линий и поддерживает конфигурации 2х16, 4х8, а также некоторые промежуточные. Это позволяет разработчикам внедрить в материнские платы поддержку технологии AMD CrossFire. Кроме того, случилось долгожданное событие - некоторые материнские платы с чипсетом X58 обзавелись поддержкой технологии NVIDIA SLI. Впрочем, заслуги инженеров Intel тут нет, поскольку поддержка SLI реализована в графических драйверах NVIDIA и некоторые энтузиасты уже год назад запускали SLI на X48 путем использования модифицированных драйверов. Что касается плат на X58, то почти все представленные в этом обзоре платы поддерживают SLI официально. Хотя есть одна плата, которая не имеет в своих спецификациях упоминания о SLI, но эта мелочь не помешала нам запустить ее в этом режиме.

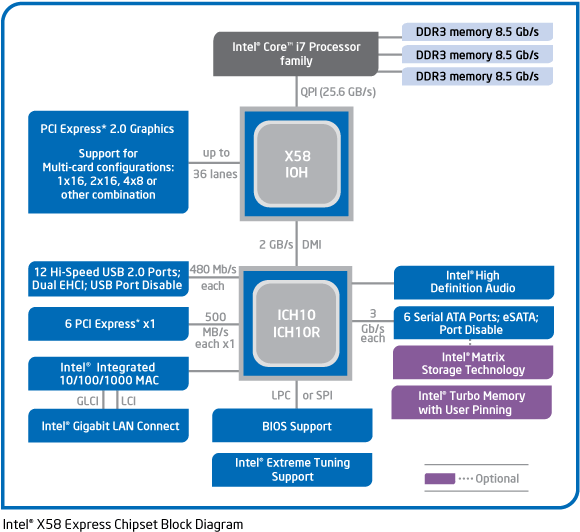

 Intel X58 схема

"Северный мост" X58 комплектуется "южным мостом" ICH10(R), с которым он соединен по шине DMI. И поскольку характеристики этого чипа уже хорошо известны, мы не будем подробно на них останавливаться, а только кратко перечислим:

  • поддержка шести каналов SerialATA II
  • 12 портов USB 2.0
  • поддержка гигабитного сетевого соединения
  • звуковая подсистема High Definition Audio.
Кроме того, ICH10(R) поддерживает шесть линий PCI Express, которыми разработчики материнских плат могут распоряжаться по своему усмотрению.

Сравнительная таблица характеристик материнских плат

Наименование ASRock X58 Super Computer ASUS P6T Deluxe/OC Palm ASUS Rampage II Extreme ECS X58B-A Gigabyte EX58-UD5 MSI X58 Pro
Чипсет Intel X58 + ICH10R
Кол-во слотов DIMM 6 (DDR3)
Охлаждение чипсета (баллы) Пассивное (3+) Пассивное / активное (5-) Пассивное / активное (5) Пассивное (3+) Пассивное (5-) Пассивное (3)
PCIE x16/PCIE (>x1)/PCIE x1/PCI 4/0/0/3 3/1 (x4)/0/2 3/0/2/1 2/1 (x4)/2/1 3/1 (x4)/1/2 3/0/2/2
AMD CrossFire / NVIDIA SLI + / + (16+0+16+0; 8+8+8+8) + / + (16+16; 16+8+8) + / + (16+16; 16+8+8) + / + (16+16) + / + (16+16; 16+8+8) + / ? (16+16; 16+8+8)
Схема питания 8-фазная 16-фазная; 2-фазная контроллера памяти 16-фазная; 3-фазная контроллера памяти 6-фазная 12-фазная; 2-фазная контроллера памяти 5-фазная
Разъемы питания 24 + 8 24 + 8 24 + 8 24 + 8 + Molex 24 + 8 24 + 8
Кол-во конденсаторов 13x 820 мкФ и 4x 270 мкФ 15x 560 мкФ и 4x 270 мкФ 12x 560 мкФ, 2x 270 мкФ и 1х 1000 мкФ 11x 820 мкФ и 4x 270 мкФ 17x 820 мкФ и 4x 270 мкФ 11x 820 мкФ и 4x 470 мкФ
Звук ALC890B AD2000B AD2000B на отдельной платке ALC888S ALC889A ALC888S
Сеть (Gigabit Ethernet; тип шины) 2x Realtek RTL8111DL (PCI Express x1) 2x Marvell 88E8056 (PCI Express x1) 2x Marvell 88E8056 (PCI Express x1) 2x Realtek RTL8111C (PCI Express x1) 2x Realtek RTL8111C (PCI Express x1) Realtek RTL8111C (PCI Express x1)
SerialATA 7: 6 каналов ICH10R + 1 канал (JMB362) 9: 6 каналов ICH10R + 2 канала SATA/SAS (Marvell 88SE6320) + 1 канал (Marvell 88SE6111) 8: 6 каналов ICH10R + 2 канала (JMB363) 8: 6 каналов ICH10R + 2 канала (JMB362) 10: 6 каналов ICH10R + 4 канала (JMB363 + 2 x JMB322) 8: 6 каналов ICH10R + 2 канала (JMB363)
ParallelATA 1 канал (VT6330) 1 канал (Marvell 88SE6111) 1 канал (JMB363) - 1 канал (JMB363) 1 канал (JMB363)
USB2.0 (встроенные / дополнительные) 7 / 5 8 / 6 ; (NEC 720114)* 6 / 6 6 / 6 8 / 4 6 / 6
IEEE-1394 (встроенные / дополнительные) 1 / 1 1 / 1 1 / 1 1 / 1 1 / 2 1 / 1
Размер, мм 245x305 245x305 269x305 245x305 245x305 245x305
BIOS AMI BIOS AMI BIOS AMI BIOS AMI BIOS Award BIOS AMI BIOS
Vcore От 0,84375 В до 1,6 В (0,00625 В) От 0,85 В до 2,1 В (0,00625 В) От 0,85 В до 2,5 В (0,00625 В) От 0,5 В до 1,6В (0,00625 В) От 0,5 В до 1,9 В (0,00625В) От -0,32 В до +0,63 В (0,01 В)
Vmem От 1,53 В до 2,451 В (0,015 В) От 1,5 В до 2,46 В (0,02 В) От 1,5 В до 2,5 В (0,01325 В) От +0 до +0,63 В (0,01 В) От 1,3 В до 2,6 В (0,02-0,1 В) От 1,2 В до 2,77 В (0,01 В)
Vsb/Vsb-io От 1,12 В до 1,56 В (0,02 В) От 1,1 В до 1,4 В (0,02 В) От 1,1 В до 2,0 В (0,01325 В) От +0,05 В до +0,15 В (0,05 В) От 0,92 В до 2,38 В (0,02 В) От 0,7 В до 2,13 В (0,01-0,05 В)
Vtt От +0 до +0,3 В (0,1 В) От 1,2 В до 1,9 В (0,00625 В) От 1,2 В до 2,5 В (0,00625 В) От +0 до +0,63 В (0,01 В) От 1,075 В до 2,015 В (0,02 В) От -0,32 В до +0,63 В (0,01 В)
Vioh От 1,11 В до 1,49 В (0,12 В) От 1,1 В до 1,7 В (0,02 В) От 1,1 В до 2,2 В (0,01325 В) От +0 до +0,63 В (0,01 В) От 1,1 В до 2,0 В (0,02 В) -
Vpll От 1,82 В до 2,5 В (0,02 В) От 1,8 В до 2,5 В (0,02 В) От 1,8 В до 2,5 В (0,01325 В) - От 1,8 В до 2,52 В (0,02 В) От 1,0 В до 2,43 В (0,01-0,05 В)
QPI; МГц (шаг) От 100 до 300 МГц (1) От 100 до 500 МГц (1) От 100 до 500 МГц (1) От 133 до 511 МГц (1) От 100 до 1200 МГц (1) От 100 до 400 МГц (1)
Реальный разгон (Core i7 920), МГц 180 200 212 * 180 200 200
Динамический оверклокинг - - - - C.I.A 2 -
Подсистема памяти (баллы) 3+ 5 5+ 3- 5+ 3+
Системный мониторинг (баллы; fan-control) 4 (Quiet Fan) 5- (Q-Fan 2) 5+ (Q-Fan 2) 3 (Smart Fan) 4 (Smart Fan) 4 (Smart Fan)
Комплектация (особенности) 4+ 4+ 5 2+ n/a 2+
Кол-во FAN 5 5 8 * 4 6 3
Особенности Комби eSATA/USB порт; на задней панели нет LPT- и COM-портов; профили BIOS (3) Поддержка AI Proactive (AI Overclock, AI Net 2, OC. Profile (2), EZ Flash 2, CrashFree BIOS 3, MyLogo 3); ASUS Express Gate; кнопки Power и Reset; Поддержка AI Proactive (+); на задней панели нет LPT- и COM-портов, нет PS/2 для мыши; кнопки Power, Reset, CMOS; ProbeIT; TweakIT; модуль LCD Poster; DieHard BIOS; Кнопки Power / Reset / CMOS; семи-сегментный POST-индикатор; на задней панели нет LPT- и COM-портов; Поддержка DualBIOS, EasyTune Center, FaceWizard, @BIOS, профили BIOS (8); кнопки Power / Reset / CMOS; семи-сегментный POST-индикатор; Поддержка Dual CoreCenter, LiveUpdate, DigiCell; кнопки Power / Reset / CMOS; на задней панели нет LPT- и COM-портов;
Средняя цена по данным Маркет.3DNews, рублей: Нет данных Нет данных Нет данных Нет данных Нет данных Нет данных

В таблице мы использовали символ * для обозначения какой-либо особенности или рекордного значения. Прежде чем перейти к тестам, рассмотрим особенности участников данного сводного обзора несколько подробнее.

ASRock X58 SuperComputer

Первое впечатление от платы ASRock X58 SuperComputer оказалось довольно положительным. Во-первых, понравилась коробка, а еще больше - ее содержимое, которое включает соединительные мосты как для видеокарт AMD, так и для NVIDIA. В комплектеидет два "моста" CrossFire, что позволяет объединить в массив три видеокарты AMD. А если пользователь имеет две или три видеокарты NVIDIA, то он также может объединить их в связку SLI, используя соответствующие "мосты". Поскольку технология SLI с двумя видеокартами может работать в нескольких слотах, соответственно, в коробке находятся соединительные "мосты" разной длины (общее количество "мостов" SLI - три штуки).

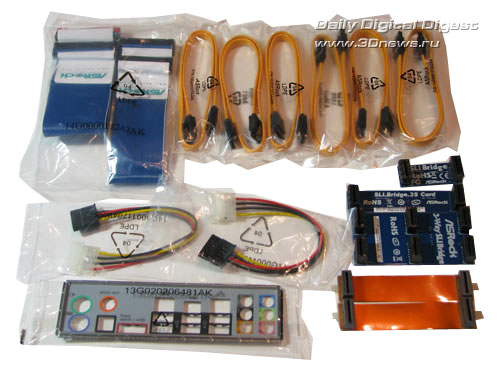

 ASRock X58 SuperComputer комплектация

Таким образом, мы плавно переходим к еще одной отличительной особенности платы ASRock X58 SuperComputer - на ней установлено четыре слота PCI Express x16. Конечно, общее количество линий шины PCI-E осталось неизменным, но у пользователя появляется уникальная возможность использовать три видеокарты для мощной графической подсистемы + возможность эксплуатации четвертой видеокарты.


 ASRock X58 SuperComputer плата

Четыре PEG-слота являются главным достоинством данной платы, поскольку все остальные участники обзора имеют в лучшем случае три PEG-слота.


 ASRock X58 SuperComputer слоты расширения

Остальные возможности расширения ASRock X58 SuperComputer соответствуют high-end-уровню платы и включают в себя два гигабитных сетевых контроллера, встроенный HD-звук, порты USB и FireWire, а также поддержку семи каналов SerialATA II.


 ASRock X58 SuperComputer возможности расширения

Инженеры ASRock всегда славились нетривиальными подходами к разработке материнских плат. Отличились они и в этот раз. В частности, установили на плату дополнительный контроллер JMB362, который поддерживает два канала SerialATA II. Но при этом реализован только один порт, который находится на задней панели платы.


 ASRock X58 SuperComputer задняя панель

Причем физически и электрически этот порт совместим с интерфейсом USB. Таким образом, данный разъем можно использовать как для подключения SATA-, так и для подключения USB-устройств. Еще одна странность заключается в использовании довольно редкого контроллера VIA VT6330, который обеспечивает поддержку интерфейса ParallelATA и последовательной шины FireWire.

С настройками BIOS также все оказалось чуть-чуть не так, как у остальных производителей. Например, чтобы попасть в BIOS, необходимо нажимать не привычную клавишу Del, а почему-то F2. Что касается интерфейса и группировки настроек, то в этом отношении плата ASRock X58 SuperComputer - большой оригинал. Впрочем, основные функции находятся без труда, как, в частности, настройки памяти и системный мониторинг.


 ASRock X58 SuperComputer настройки памяти
 ASRock X58 SuperComputer системный мониторинг

Что касается функций разгона, то они на плате присутствуют:


 ASRock X58 SuperComputer функции разгона 1
 ASRock X58 SuperComputer функции разгона 2

И вполне приемлемо работают. В частности, мы достигли частоты QPI=180 МГц. Однако есть и недостаток, который заключается в том, что при оптимистичных настройках система наглухо "виснет". В этом случае помогает только полный сброс CMOS. Впрочем, эта недоработка несколько компенсируется поддержкой профилей CMOS:

 ASRock X58 SuperComputer профили CMOS

Также отметим довольно неплохой преобразователь питания процессора, силовые элементы которого расположены под дополнительным радиатором.

 ASRock X58 SuperComputer преобразователь питания

Предварительный вывод - в целом, плата ASRock X58 SuperComputer является весьма интересным продуктом на чипсете Intel X58. Однако ее главное достоинство - четыре слота PCI Express x16, является, по всей видимости, единственным. Дело в том, что в ASRock установили на эту плату довольно высокую цену, которая соизмерима с аналогичным платами ASUS. В результате, мы пришли к выводу, что ASRock X58 SuperComputer является нишевым продуктом и рекомендуем его только тем пользователям, которым обязательно необходима платформа LGA1366 с наличием четырех слотов PCI Express x16. Плюсы:

  • высокая стабильность и производительность;
  • 8-фазная схема питания процессора;
  • наличие четырех слотов PCI Express x16 v2.0;
  • поддержка технологий NVIDIA SLI/3-Way SLI и AMD CrossFireX;
  • поддержка SerialATA II/RAID (семь каналов; ICH10R + JMB362);
  • поддержка одного канала P-ATA (VIA VT6330);
  • звук High Definition Audio 7.1 + два сетевых контроллера Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (12 портов) и IEEE-1394 (FireWire; два порта);
  • широкий набор фирменных технологий ASRock (OC Tuner, IES, профили CMOS, Quiet Fan и проч.);
  • пассивная система охлаждения чипсета и модуля питания.
Минусы:
  • завышенная цена.
Особенности платы:
  • на задней панели нет LPT- и COM-портов;
  • комбинированный eSATA/USB-порт.
Подробный обзор платы ASRock X58 SuperComputer

ASUS P6T Deluxe/OC Palm

Как и положено лидеру рынка материнских плат, компания ASUS имеет самый широкий ассортимент продуктов на чипсете Intel X58, который включает девять (!) моделей. Две из них относятся к профессиональной серии (Professional), две - к игровой (Republic of Gamers) и целых пять моделей предназначены для остальной части пользователей. Из них плата P6T Deluxe/OC Palm является наиболее мощной и функциональной и является воплощением всех передовых технологий ASUS. Инженеры компании попытались сделать плату максимально универсальной и интересной.

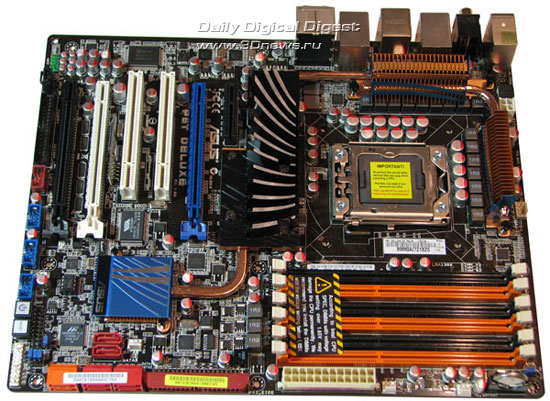

 ASUS P6T Deluxe плата

Начнем с комплектации, которая включает модуль OC Palm, который представляет собой уже знакомое устройство ASUS ScreenDUO, которое мы подробно рассмотрели полтора года назад. Впрочем, плата не в полной мере использует его потенциал - реализованы только функции разгона. Также в комплектации есть пара кабелей SAS, а сама плата поддерживает два соответствующих канала при помощи дополнительного контроллера Marvell 88SE6320. Всего же плата поддерживает девять каналов SerialATA, шесть из которых реализованы возможностями "южного моста" ICH10R, а еще один (соответствующий порт выведен на заднюю панель) - при помощи контроллера 88SE6111.

Технология SAS расшифровывается как Serial Attached SCSI и является переходным интерфейсом от параллельного SCSI к более удобному и производительному последовательному. Главное отличие SAS от SATA заключается в двух независимых каналах для передачи данных, но при этом SAS обратно совместим с SATA. Это означает, что к SAS-контроллеру можно совершенно спокойно подключать SATA-диски.


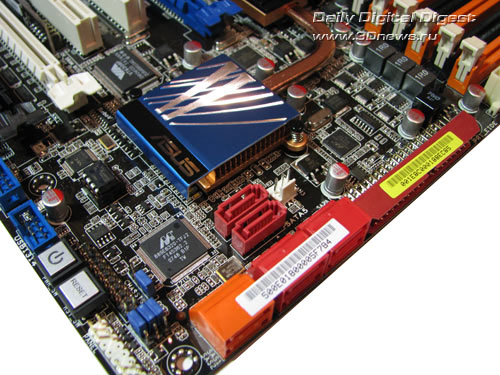

 ASUS P6T Deluxe угол

Плата имеет на борту HD-звук, два гигабитных сетевых контроллера, а также контроллер последовательной шины FireWire. Отдельно стоит упомянуть о поддержке шины USB 2.0, количество портов которой, в большинстве случаев, определяется возможностями "южного моста". Для ICH10R это количество равно 12, но инженеры ASUS "израсходовали" два порта для установки аппаратного модуля ExpressGate (встроенная урезанная версия Linux), и количество свободных портов сократилось до десяти, что совершенно неприемлемо для high-end-платы. Поэтому на плату установлен дополнительный контроллер NEC 720114, который поддерживает четыре дополнительных порта USB 2.0.

Что касается графической подсистемы, то на плате установлено три PEG-слота:


 ASUS P6T Deluxe слоты расширения

На еще один PCI Express-слот выделяется четыре линии, а его задняя стенка вырезана. Теоретически, это позволяет установить четвертую видеокарту, но на практике карта упрется в систему охлаждения.

Особенность задней панели заключается в одном порте PS/2, который позволяет подключить либо соответствующую мышку, либо клавиатуру.


 ASUS P6T Deluxe задняя панель

Также упомянем о кнопках включения и перезагрузки, которые расположены около "южного моста".


 ASUS P6T Deluxe кнопки

Раздел настроек памяти порадует компьютерных энтузиастов большим количеством таймингов:


 ASUS P6T Deluxe настройки памяти 1
 ASUS P6T Deluxe настройки памяти 2

Раздел системного мониторинга, напротив, содержит только стандартный набор датчиков и функций.


 ASUS P6T Deluxe системный мониторинг

Про BIOS платы ASUS P6T Deluxe можно говорить долго. Тут и функция сохранения/загрузки профилей CMOS (OC Profile), и технология аварийного восстановления прошивки (CrashFree BIOS 3), и утилита EZ Flash 2. Еще больше времени может занять рассказ об энергосберегающей аппаратно-программной технологии EPU. Но мы лучше перейдем к разгону:


 ASUS P6T Deluxe настройки разгона 1
 ASUS P6T Deluxe настройки разгона 2

Потенциал платы в области оверклокинга довольно высок, что не в последнюю очередь объясняется довольно мощным 16-фазным преобразователем питания.


 ASUS P6T Deluxe PWM

Причем встроенный в процессор LGA1366 контроллер памяти имеет независимый 2-фазный преобразователь, что также повышает стабильность на нестандартных частотах. На практике мы достигли стабильной частоты QPI = 200 МГц, но с последними прошивками BIOS этот результат может быть на 10 МГц выше.

Предварительный вывод - плата ASUS P6T Deluxe/OC Palm является компьютерным аналогом универсального швейцарского ножа, причем в любой области этот продукт находится в числе лидеров. Единственное, что нам показалось лишним на плате, так это модуль OC Palm. Поэтому, при наличии выбора, мы советуем приобрести плату без него, за исключением ситуации, когда плата приобретается в качестве подарка.

Плюсы:

  • высокая стабильность и производительность;
  • 16-фазная схема питания процессора;
  • 2-фазная схема питания контроллера памяти;
  • наличие двух слотов PCI Express x16 v2.0;
  • поддержка технологий NVIDIA SLI и AMD CrossFire;
  • поддержка SAS/SerialATA II/RAID (девять каналов; ICH10R+Marvell 88SE6320+Marvell 88SE6111);
  • поддержка одного канала P-ATA (Marvell 88SE6111);
  • звук High Definition Audio 7.1 + два сетевых контроллера Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (14 портов) и IEEE-1394 (FireWire; два порта);
  • широкий набор фирменных технологий ASUS (PC Probe II, EZ Flash 2, CrashFree BIOS 3, MyLogo 3, Q-Fan 2 и проч.);
  • дополнительный набор технологий AI Proactive (AI Overclock, OC Profile, AI Net 2, прочее);
  • пассивная/активная система охлаждения чипсета и модуля питания;
  • кнопки Power и Reset;
  • поддержка технологии ASUS Express Gate.
Минусы:
  • не обнаружено.
Особенности платы:
  • на задней панели нет LPT- и COM-портов; комбинированный разъем PS/2.
Подробный обзор платы ASUS P6T Deluxe/OC Palm

ASUS Rampage II Extreme

Версия Extreme платы ASUS Rampage II полностью оправдывает свое наименование - она действительно "экстремальная". Во-первых, она самая большая (269x305 мм) и, благодаря массивной системе охлаждения, самая тяжелая. Во-вторых, она самая дорогая из рассмотренных продуктов ($350-370). В-третьих, плата позволяет экстремально разогнать процессор и достичь его технологического предела. В частности, мы достигли частоты FSB=212 МГц, а также разогнали тестовый процессор до частоты 4,0 ГГц.

Данная плата относится к серии Republic of Gamers, которая становится все больше и больше ориентированной на оверклокеров. Предыдущее поколение этой серии имело несколько ключевых особенностей. В частности, возможности расширения были несколько слабее, чем у аналогичных high-end-плат ASUS, комплектация чуть богаче (включая диск с популярной игрой), а система охлаждения - значительно мощнее. Практически половина плат из серии ROG имела встроенный вотерблок на "северном мосту" чипсета, что отлично сочеталось с очень мощными функциями разгона.

Что касается платы Rampage II Extreme, то стоит отметить некоторые изменения концепции ROG. Во-первых, по возможностям расширения плата практически не уступает P6T Deluxe. Во-вторых, из комплектации исключен диск с игрой и в-третьих, отсутствует вотерблок.


 ASUS Rampage II Extreme плата

Последний момент объясняется тем, что тепловая нагрузка на "северный мост" X58 намного меньше и не столь критична для разгона, поскольку контроллер памяти перекочевал из чипсета непосредственно в процессор.


 ASUS Rampage II Extreme северный мост

Впрочем, инженеры ASUS оставили техническую возможность установки жидкостной системы охлаждения. Но для разгона это не главное - значительно важнее дизайн PCB, соответствующие функции разгона и преобразователи питания. В частности, PWM процессора выполнен по 16-фазной схеме, а преобразователи питания контроллера памяти, самих модулей памяти и "северного моста" выполнены по трехфазной схеме.


 ASUS Rampage II Extreme преобразователь питания

Перечислим возможности расширения - два гигабитных сетевых контроллера, два порта FireWire и дополнительный SerialATA/ParallelATA/RAID-контроллер.


 ASUS Rampage II Extreme возможности расширения

Также отметим поддержку 12 портов USB 2.0 и 8-канальную звуковую подсистему на отдельной платке SupremeFX II. Кроме этого, на плате установлено три слота PCI Express x16, два слота PCI Express x1 и один слот PCI.


 ASUS Rampage II Extreme слоты расширения

Как видим, инженеры ASUS полностью отказались от поддержки LPT-порта и COM-портов. Также нет PS/2-разъема для подключения мышки. Зато в избытке есть порты USB 2.0, присутствует порт FireWire, порт SATAII, кнопка для обнуления настроек CMOS (работает только при определенном положении переключателя CLRTC_SW), а также разъем для подключения LCD Poster.


 ASUS Rampage II Extreme задняя панель

Кроме этого, на плате есть кнопки для включения системы и перезагрузки, а также джойстик и пара кнопок для LCD Poster.


 ASUS Rampage II Extreme кнопки

Также упомянем перемычку для принудительного выбора микросхемы BIOS. Дело в том, что на плате установлено две микросхемы BIOS и, при необходимости, пользователь может задать активную.


 ASUS Rampage II Extreme 2 BIOS

Для оверклокеров, постоянно экспериментирующих с различными прошивками BIOS, резервная микросхема - это большой плюс.

Что касается самого BIOS, то плата может похвастаться очень большим набором настроек оперативной памяти.


 ASUS Rampage II Extreme настройки памяти 1
 ASUS Rampage II Extreme настройки памяти 2

Системный мониторинг также выполнен на очень высоком уровне. В частности, плата отображает текущие значения температуры процессора и системы, температуры "северного" и "южного" "мостов", а также температуры с трех дополнительных термодатчиков, которые есть в комплекте. Кроме того, плата отслеживает напряжения, скорости вращения всех восьми вентиляторов, шесть из которых поддерживают функцию Q-Fan2 для регулировки вращения кулера в зависимости от температуры различных компонентов.


 ASUS Rampage II Extreme мониторинг 1
 ASUS Rampage II Extreme мониторинг 2

Кроме этого, ASUS Rampage II Extreme может сохранять все настройки BIOS в памяти и при необходимости загружать их. Она поддерживает восемь (!) независимых профилей:


 ASUS Rampage II Extreme OC Profile

Возможности разгона сосредоточены в разделе "Extreme Tweaker" и лишены каких-либо недостатков:


 ASUS Rampage II Extreme настройки разгона 1
 ASUS Rampage II Extreme настройки разгона 2

На плата ASUS Rampage II Extreme мы достигли стабильной работы системы на рекордной (для нашего тестлаба) частоте QPI=212МГц.

Подводя итог, мы можем сравнить материнскую плату ASUS Rampage II Extreme, с болидом Формулы 1, который предназначен для достижения наивысшей скорости. Однако в нашем случае этот болид оборудован кондиционером, телевизором и багажником для мешков с картошкой, а также умеет варить борщ. Иными словами, вы можете использовать Rampage II Extreme для сборки компьютера под любые задачи и в любом случае эта плата покажет себя с наилучшей стороны. Однако ее основным предназначением является разгон и стабильная работа на сверхвысоких частотах. Именно поэтому она и стоит на $70 больше, чем практически аналогичная плата ASUS P6T Deluxe. Плюсы:

  • высокая стабильность и производительность;
  • 16-фазная схема питания процессора;
  • 3-фазная схема питания контроллера памяти, "северного моста" и модулей памяти;
  • наличие трех слотов PCI Express x16 v2.0;
  • поддержка технологий NVIDIA SLI/3-Way SLI и AMD CrossFireX;
  • поддержка SerialATA II/RAID (восемь каналов; ICH10R+JMicron JMB363);
  • поддержка одного канала P-ATA (JMicron JMB363);
  • звук High Definition Audio 7.1 (на отдельной платке) + два сетевых контроллера Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (12 портов) и IEEE-1394 (FireWire; два порта);
  • широкий набор фирменных технологий ASUS (PC Probe II, EZ Flash 2, CrashFree BIOS 3, MyLogo 3, Fan Xpert и проч.);
  • дополнительный набор технологий AI Proactive (AI Overclock, OC Profile (восемь профилей), AI Net 2, Turbo-V, EPU и прочее);
  • пассивная система охлаждения чипсета и модуля питания;
  • кнопки Power и Reset; кнопка сброса CMOS;
  • технология ProbeIT; технология TweakIT, модуль LCD Poster и органы управления на плате;
  • технология DieHard BIOS (две микросхемы BIOS);
Минусы:
  • завышенная цена.
Особенности платы:
  • мощные функции разгона, и отличные результаты;
  • на задней панели нет LPT- и COM-портов, нет PS/2 для мыши;
  • нестандартные габариты платы.
Подробный обзор плат ASUS Rampage II Extreme

ECS X58B-A

Когда мы получили и протестировали плату ECS X58B-A, мы пришли к выводу, что данный продукт является неплохой реализацией потенциала чипсета Intel X58.


 ECS X58B-A плата

Плата имеет довольно мощные возможности расширения, которые включают два гигабитных сетевых контроллера, HD-звук, два порта FireWire и дополнительный двухканальный SerialATA-контроллер.


 ECS X58B-A возможности расширения

В качестве последнего инженеры ECS использовали чип JMB362, причем cоответствующие порты выведены на заднюю панель платы. И тут же отметим, что поддержки интерфейсов ParallelATA и FDD у платы нет.

Кроме этого, на плате установлено два слота PCI Express x16, два слота PCI Express x1, один слот PCI Express x4 и один слот PCI.


 ECS X58B-A слоты расширения

Задняя панель платы имеет следующую конфигурацию:


 ECS X58B-A задняя панель

Обратите внимание на кнопку, предназначенную для обнуления настроек CMOS. Кроме нее на плате есть еще пара кнопок - включения (Power), перезагрузки (Reset), а также семисегментный индикатор POST-кодов.


 ECS X58B-A кнопки

По настройкам BIOS плата ECS X58B-A несколько уступает своим конкурентам. Это касается как настроек оперативной памяти,


 ECS X58B-A настройки памяти

... так и раздела системного мониторинга.


 ECS X58B-A системный мониторинг

Возможности разгона реализованы более качественно, что, несмотря на довольно скромный преобразователь питания, позволило нам повысить частоту шины QPI до 180 МГц.


 ECS X58B-A функции разгона 1
 ECS X58B-A функции разгона 2

До появления этой платы в открытой продаже мы предполагали, что она станет дешевой альтернативой high-end-платам "большой тройки". Однако на момент данного сравнительного тестирования (конец апреля 2009 года) оказалось, что существуют более дешевые платы на X58, со схожими техническими характеристиками. Плюсы:

  • наличие двух слотов PCI Express x16 v2.0;
  • поддержка технологий NVIDIA SLI и AMD CrossFire;
  • поддержка SerialATA II/RAID (восемь каналов; ICH10R + JMB362);
  • звук High Definition Audio 7.1 + два сетевых контроллера Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (12 портов) и IEEE-1394 (FireWire; два порта);
  • пассивная система охлаждения чипсета и модуля питания;
  • кнопки Power и Reset; Кнопка сброса CMOS;
  • семисегментный индикатор POST-кодов.
Минусы:
  • не обнаружено.
Особенности платы:
  • на задней панели нет LPT- и COM-портов;
  • нет поддержки ParallelATA, FDD.
Подробный обзор плат ECS X58B-A

Gigabyte EX58-UD5

Традиционно, high-end-платы производства Gigabyte имели наилучшие возможности расширения, за счет чего не раз получали наши награды. В этом отношении плата Gigabyte EX58-UD5 вполне может продолжить данную традицию.


 Gigabyte EX58-UD5 плата

Начнем с того, что на плате установлено рекордное количество каналов SerialATA - десять. Шесть из них реализованы возможностями "южного моста" ICH10R, а остальные четыре - при помощи связки контроллера Gigabyte SATA2 (JMB363) и двух контроллеров JMB322. Подобная схема предоставляет пользователям значительную гибкость в организации RAID-массивов и, в частности, позволяет реализовать весьма интересные режимы SAFE50 и SAFE33. Итого - к плате Gigabyte EX58-UD5 можно подключить 12 жестких дисков (десять SATA II + два PATA).


 Gigabyte EX58-UD5 возможности расширения

Приблизительно то же можно сказать и о количестве портов шины FireWire - их три. Это не рекорд, но все равно больше, чем у конкурентов. Остальные возможности практически стандартны - два гигабитных сетевых контроллера, 12 портов USB 2.0 и встроенный HD-звук.

Конфигурация слотов богаче стандартной - три слота PCI Express x16, пара слотов PCI, один слот PCI Express x4 и один слот PCI Express x1.


 Gigabyte EX58-UD5 слоты расширения

Задняя панель понравилась нам своей функциональностью. В частности, на ней установлено восемь (!) портов USB 2.0, оптический и коаксиальный выходы SP-DIF, порт FireWire и кнопка для сброса CMOS.


 Gigabyte EX58-UD5 задняя панель

Также на плате присутствуют кнопки включения и перезагрузки системы. Впрочем, на последнюю маркетологи Gigabyte пожалели пару центов, и ее жалкий вид портит впечатление от всей платы. Эта мелочь с лихвой компенсируется наличием на плате семисегментного индикатора POST-кодов, а также на редкость обширными настройками оперативной памяти.


 Gigabyte EX58-UD5 настройки памяти 1
 Gigabyte EX58-UD5 настройки памяти 2

Системный мониторинг, напротив, гораздо скромнее.


 Gigabyte EX58-UD5 системный мониторинг

В частности, нам не понравилось отсутствие информации по напряжениям +12 В и +3,3 В. Зато понравилось, что плата Gigabyte EX58-UD5 позволяет сохранять все настройки BIOS в памяти и при необходимости загружать их. Всего она поддерживает восемь независимых профилей:


 Gigabyte EX58-UD5 профили CMOS

Возможности разгона реализованы неплохо, без каких-либо существенных недостатков:


 Gigabyte EX58-UD5 функции разгона 1
 Gigabyte EX58-UD5 функции разгона 2

Это подтвердилось на практике, когда мы достигли стабильной частоты QPI=200 МГц. И, завершая тему разгона, отметим два существенных момента. Во-первых, плата имеет довольно мощный преобразователь питания процессора, который выполнен по 12-фазной схеме.


 Gigabyte EX58-UD5 PWM

Во-вторых, плата Gigabyte EX58-UD5 является единственной из протестированных моделей, на которой реализован механизм динамического разгона.


 Gigabyte EX58-UD5 CIA2

В целом, данная плата выполнена на довольно высоком уровне, не имеет существенных недоработок, зато обладает лучшими возможностями расширения в своем классе. Очень порадовала розничная цена, которая на момент тестирования была в районе $275, что на $25 дешевле платы ASUS P6T Deluxe. Плюсы:

  • высокая стабильность и производительность;
  • 12-фазная схема питания процессора;
  • 2-фазная схема питания "северного моста" и модулей памяти;
  • наличие трех слотов PCI Express x16 v2.0;
  • поддержка технологий NVIDIA SLI/3-Way SLI и AMD CrossFireX;
  • поддержка SerialATA II/RAID (десять каналов; ICH10R+2 x JMicron JMB322);
  • поддержка одного канала P-ATA (Gigabyte SATA2);
  • звук High Definition Audio 7.1 + два сетевых контроллера Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (12 портов) и IEEE-1394 (FireWire; три порта);
  • широкий набор фирменных технологий Gigabyte (C.I.A2, EasyTune 6, FaceWizard, @BIOS и проч.);
  • поддержка технологий Ultra Durable 3, Dynamic Energy Saver Advanced, профили BIOS;
  • пассивная система охлаждения чипсета и модуля питания;
  • кнопки Power и Reset; кнопка сброса CMOS;
  • семисегментный индикатор POST-кодов;
  • технология Virtual Dual BIOS (две микросхемы BIOS).
Минусы:
  • не обнаружено.
Особенности платы:
  • мощные функции разгона и отличные результаты;
  • нет поддержки LPT- и COM-портов.
Подробный обзор плат Gigabyte EX58-UD5

MSI X58 Pro

Итак, мы переходим к последней, но очень интересной плате - MSI X58 Pro. Прежде всего, она привлекает своей ценой в $200, причем внешне плата производит впечатление более дорого продукта.


 MSI X58 Pro плата

Так и есть, инженеры MSI сэкономили "скрытно" - поставили только один гигабитный сетевой контроллер и программно "отключили" технологию NVIDIA SLI. Это либо детская наивность, либо тонкий маркетинговый расчет, поскольку технология SLI "включается" обратно путем прошивки BIOS от модели MSI X58 Pro SLI.

Итак, на плате установлено три слота PCI Express x16, два слота PCI Express x1 и два слота PCI.


 MSI X58 Pro слоты расширения

Остальные возможности расширения включают уже упомянутый сетевой контроллер, два порта FireWire, дополнительный SerialATA/ParallelATA/RAID-контроллер (итого восемь каналов SATA + один канал PATA), а также 12 портов USB 2.0 и встроенный 8-канальный звук.


 MSI X58 Pro возможности расширения

Конфигурация задней панели не содержит устаревших LPT- и COM-портов. Впрочем, один COM-порт реализован при помощи планки, которой нет в комплекте.


 MSI X58 Pro задняя панель

На плате MSI X58 Pro нет традиционных перемычек, а для обнуления настроек CMOS используется соответствующая кнопка (находится на левом краю платы). Там же расположены кнопки для запуска и перезагрузки системы, а также блок из трех dip-переключателей, которые отвечают за стартовую частоту шину шины QPI.


 MSI X58 Pro кнопки

Что касается BIOS, то к настройкам оперативной памяти у нас не возникло никаких претензий,


 MSI X58 Pro настройки памяти

как и к разделу системного мониторинга.


 MSI X58 Pro системный мониторинг

Специально отметим, что плата MSI X58 Pro позволяет сохранять все настройки BIOS в память и при необходимости загружать их. Она поддерживает четыре независимых профиля:


 MSI X58 Pro профили CMOS

Разгон оказался на удивление хорошим - плата стабильно работала на частоте QPI=200МГц. И это при том, что данная плата MSI имеет самую скромную систему охлаждения чипсета и преобразователя питания, а сам PWM выполнен по дешевой 5-фазной схеме.


 MSI X58 Pro функции разгона 1
 MSI X58 Pro функции разгона 2

Отдельно отметим, что успешный запуск SLI никак не будет отражен в выводах, поскольку является нештатной функцией материнской платы MSI X58 Pro. Впрочем, этот продукт хорош и без SLI, поскольку он соответствует по характеристикам большинству плат на X58 и при этом стоит $200, что заметно дешевле остальных конкурентов, цена на которые начинается с отметки $250. Плюсы:

  • высокая стабильность и производительность;
  • наличие трех слотов PCI Express x16 v2.0;
  • поддержка технологий AMD CrossFireX;
  • поддержка SerialATA II/RAID (восемь каналов; ICH10R + JMB363);
  • поддержка одного канала P-ATA (JMB363);
  • звук High Definition Audio 7.1 + сетевой контроллер Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (12 портов) и IEEE-1394 (FireWire; два порта);
  • широкий набор фирменных технологий MSI (DualCore Center, профили CMOS, M-Flash и проч.);
  • пассивная система охлаждения чипсета и модуля питания;
  • кнопки Power и Reset; кнопка сброса CMOS;
  • разумная розничная цена.
Минусы:
  • не обнаружено.
Особенности платы:
  • на задней панели нет LPT-и COM-портов;
  • весьма неплохие результаты разгона;
  • технология NVIDIA SLI активируется прошивкой BIOS от платы MSI X58 Pro SLI (проверять на свой страх и риск).
Подробный обзор плат MSI X58 Pro

Производительность

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Core i7 920 (LGA1366; 2,66ГГц; ядро Bloomfield)
Кулер Боксовый;
Видеокарта ASUS 8800 GT (GeForce 8800 GT; PCI Express x16)
Версия драйвера: 180.48 WHQL
Звуковая карта -
HDD Samsung HD160JJ
Память 3x 1024 Мб Qimonda DDR3-1333;
Корпус FSP 550 Вт
OS MS Vista

Вначале посмотрим на результаты синтетических тестов.


 Тест производительности Everest
 Тест производительности Everest
 Тест производительности 3DMark
 Тест производительности процессора 3DMark

Тесты прикладного ПО.


 Тест производительности 3D Max
 Тест производительности CineBench
 Тест производительности POV
Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
 Тест производительности DivX
 Тест производительности Xvid
Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.
 Тест производительности WinRAR

Теперь - тесты игровых программ.


 Тест производительности Quake 4
 Тест производительности Serious Sam 2
 Тест производительности Company of Heroes
 Тест производительности Crysis
 Тест производительности PTB
 Тест производительности Supreme Commander
 Тест производительности Unreal Tournament 3
 Тест производительности World in Conflict
 Тест производительности X3

На производительности мы подробно останавливаться не будем, поскольку все платы показали приблизительно одинаковую скорость работы. Причем разница в скорости между платами достаточно мала, и любое обновление версий BIOS может перевернуть таблицу с ног на голову. Поэтому делать выбор материнской платы мы будем по другим критериям, таким как стабильность работы, возможности расширения, комплектация, совместимость с различными компонентами, совместимость с памятью, а также будем учитывать цену самих плат.

Выводы

Подведение итогов сравнительного тестирования осложняется тем, что как такового сравнения не получилось, поскольку все представленные материнские платы выступают в разных ценовых категориях. Исключение составляют модели ASRock X58 SuperComputer и ASUS P6T Deluxe, средняя цена на которые составляет $300. В данном случае выбор между ними осуществляется довольно просто - если есть необходимость в четырех слотах PCI Express x16, то покупаем ASRock. Во всех остальных случаях предпочтительнее выглядит плата ASUS.


 ASUS P6T Deluxe

Следующая альтернатива ASUS P6T Deluxe - модель Gigabyte EX58-UD5, которая имеет чуть лучшие возможности расширения и при этом стоит чуть дешевле (около $275). Принципиальной разницы между платами нет, и мы затрудняемся выбрать из них лучшую. Скорее всего, выбор нужно осуществлять, исходя из личного опыта и предпочтений, а также учитывая необходимость в дополнительных фирменных технологиях (тут небольшое преимущество за ASUS).


 Gigabyte EX58-UD5

По следующей плате - ECS X58B-A, у нас не возникло никаких колебани. При цене в $250 мы не рекомендуем ее к приобретению. Дело в том, что в широкой продаже присутствует плата MSI X58 Pro c практически такими же техническими характеристикамии и по цене всего $200.


 MSI X58 Pro

Различия между ними в деталях - у платы MSI нет второго сетевого контроллера, а у платы ECS отсутствует поддержка ParallelATA и FDD. К тому же, плата MSI лучше разгоняется и показывает результаты, сравнимые с Gigabyte EX58-UD5 и ASUS P6T Deluxe.

А поскольку мы заговорили о разгоне, то переходим к самой дорогой плате - ASUS Rampage II Extreme, стоимостью $350-370.


 ASUS Rampage II Extreme

Фактически, это самая лучшая материнская плата, предназначенная для разгона. Существуют еще и очень неплохие оверклокерские платы на X58 производства DFI и EVGA, но в российских магазинах они отсутствуют. Также отметим, что оверклокинг - это главное достоинство Rampage II Extreme, но далеко не единственное. И во всех других областях этот продукт весьма и весьма конкурентоспособен. Но про один недостаток мы забыть не можем - это очень скупая комплектация. За $360 коробка с платой должна быть большой и тяжелой, а перечень комплектации должен занимать не одну страницу. К тому же, данная плата относится к серии Republic of Gamers и только из-за названия просто обязана иметь в комплекте популярную игру (все предыдущие платы серии ROG комплектовались игрой STALKER или Company of Heroes).

Общие выводы по всем платам - среди рассмотренных моделей мы не обнаружили откровенно плохого продукта. И даже те платы, которые мы не рекомендуем покупать, в техническом отношении вполне пригодны для использования. Но проблема в том, что они стоят гораздо дороже своих прямых конкурентов - т.е. проблема заключается не в плане стабильности или функциональности, а в "неправильном" ценообразовании. К тому же, производители снижают цены не одновременно, а исходя из своих собственных планов. И вполне возможна ситуация, что через пару месяцев уже другие модели станут более привлекательными по соотношению "цена/качество".

- Обсудить материал в конференции




⇣ Содержание
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Вечерний 3DNews
Каждый будний вечер мы рассылаем сводку новостей без белиберды и рекламы. Две минуты на чтение — и вы в курсе главных событий.

window-new
Soft
Hard
Тренды 🔥
Громкие анонсы «без рекламы и лишней болтовни»: ведущие инди-разработчики устроят собственную игровую презентацию The Triple-i Initiative 2 ч.
Databricks представила открытую LLM DBRX, превосходящую GPT-3.5 Turbo 2 ч.
«Всегда обидно, когда хейтеры оказываются правы»: Earthblade от авторов Celeste не выйдет и в 2024 году 3 ч.
США запретили властям использовать ИИ, который ущемляет американцев 3 ч.
Экшен-платформер Nine Sols от создателей Devotion наконец получил дату выхода — это смесь Hollow Knight и Sekiro: Shadows Die Twice в стиле даопанка 4 ч.
Разработчики Homeworld 3 раскрыли, как улучшат игру после критики фанатов 5 ч.
Экс-глава EA Russia Тони Уоткинс сделает Astrum Entertainment «компанией №1» на российском рынке видеоигр 8 ч.
Магазин чат-ботов ChatGPT провалился, но им пользуются ученики школ и университетов 8 ч.
Diablo IV добавили в Game Pass, но для игры на ПК всё равно нужен Battle.net 8 ч.
Canonical увеличила срок поддержки LTS-релизов Ubuntu до 12 лет 9 ч.
