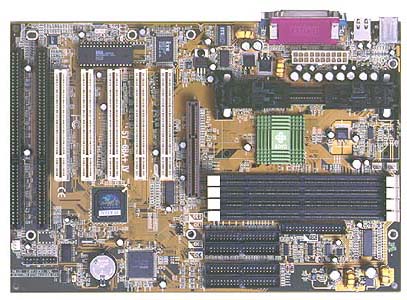

Soyo Sy-6BA-IV

Soyo Sy-6BA-IV
Чипсет:	Intel 440BX
Форм-фактор:	ATX
Шина:	66/100
Память	1GB/4 DIMM
Шина памяти	128 Bit
Процессор	P3; P2; Celeron
HDD	Ultra ATA/66
Цена	115 $

Пока весь мир сходит с ума от разных Athlon'ов, Coppermine'ов и i820, изготовители системных плат продолжают бороться за звание лучшего производителя мам на базе чипа Intel 440BX. Этот чип представляет целую эпоху. Он настолько удачен и так фантастически долго прожил в наш век быстрой смены поколений стандартов, что продолжает успешно жить даже сейчас обрастая дополнительными возможностями. Фирмы производители продолжают выпускать новые карты на этом чипсете, а покупатели продолжают их с удовольствием покупать, как одно из самых надежных и проверенных решений.

Уже выпускается 4-ое или 5-ое поколения карт на базе этого чипсета! Согласитесь, для рынка компьютеров это несколько несвойственно. Спокойно продаются карты на базе Apollo Pro 133, еще немного и подоспеет i840, а i440BX все живет и живет.

Последнее поколение карт имеет интересные новинки, такие как мультипликатор PCI (для разгона шины PCI) и поддержка ATA66, такие нововведения успешно продлят жизнь этого чипа еще как минимум на 1 год. Мало того, несмотря на свой преклонный возраст, i440BX все еще претендует на звание лучшей системного чипсета для процессоров от Intel.

Еще недавно на тесном рынке motherboard, доминирующей фирмой задающей моду была ABit, которая разрабатывала и выпускала прекрасные, сбалансированные и стабильные системные платы. И вот еще одна фирма решила побороться за 1-ое место, этим претендентом оказалась компания Soyo. Первой же попыткой была довольно удачная SY-6BA+III. И теперь новая карта от Soyo ориентирована на главного конкурента Abit BE6.
Посмотрим, на что же она способна.

Комплектация

В коробке вы найдете тоже самое, что и в коробке с SY-6BA+III, за исключением 80-ти жильного кабеля для подключения дисков по стандарту UDMA66. Но об этом позже. Кроме этого необычного плетеного кабеля вы найдете и 2 стандартных 40-ка жильных IDE и кабель для floppy диска. В поставку также входит CD с самыми новыми драйверами, апдейтами, утилитами, описаниями и рекомендациями по инсталляции, разумеется на английском. И полные версии некоторых программ от Norton Group: "Norton Ghost", "Norton AntiVirus Toolkit" и "Norton Virtual Drive" (с помощью него можно копировать любой CD на жесткий диск, неважно с компрессией у вас жесткий диск или нет, и вы сможете, таким образом, вы сможете копировать игры или программы и вам не будет нужен никакой CD). Согласитесь, такой серьезный наборчик в подарок с возможностью бесплатного обновления через интернет, это приятный сюрприз. Так что с комплектацией у Soyo полные лады.

Особенности

Сразу предупрежу - SY-6BA+IV как брат близнец похожа на SY-6BA+III. И традиционно осталась небольшая проблемка с разметкой описаний ATX button и LED коннекторов. Это те провода, которые отвечают за включение-выключение компьютера, перегрузку, HDD, floppy disk и т.д. То есть провода, которые отвечают за жизнедеятельность всего компьютера. Непорядок, но ловится легко и проблем доставить не должно.

Следующая проблема оказалась более серьезной. Связана она с расположением коннектора отвечающего за энергообеспечение любимого ATX. По непонятной причине дизайн платы организован так, что вход питания расположен за процессором, что приводит к тому, что провод проходит через всю плату и мешает нормальному доступу до слотов памяти, так что придется помучатся при установке или их замены. Но что интересно, так это то, что такой недостаток свойственен всем платам серии 6BA.

Интересная деталь, которая впервые появилась на SY-6BA+III и сохранилась в этой модификации, - маленький зеленый LED провод, который следит за состоянием ATX power connector. Вставляется прямо в него, но отдельно от power connector входа. Но, в общем, и целом никаких нареканий нет, дизайн нормально продуман, за исключением недостатка приведенного выше.

Перейдем к списку того, что SY-6BA+IV несет на борту. Плата соответствует стандарту PC98. Но все коннекторы на задней панели уже размечены по стандарту PC99, то есть маркированы цветом. На будущее будьте аккуратны - как видите, цветная маркировка еще не 100% признак PC99 как принято считать.

Полная спецификация

Поддерживает следующие процессоры:

100MHz FSB Pentium® III Processors 450/500/550/600 MHz;
100MHz FSB Pentium® II 350/400/450 MHz;
66MHz FSB Pentium® II 233/266/300/333 MHz;
66MHz FSB Celeron® Processors 266~300MHz;
66MHz FSB Celeron® Processors 300A~433 MHz.

- Поддержка скоростей шины (FSB): 66/ 75/ 81/ 83/ 90/ 95/ 100/ 105/ 110/ 112/ 113/ 115/ 117/ 118/ 120/ 122/ 124/ 126/ 133/ 135/ 137/ 138/ 140/ 142/ 144/ 150/ 155MHz.

- Скорость PCI шины так же меняется от 30MHz до 41MHz независимо от скорости FSB.

- Возможно изменить напряжение ядра процессора, которое может быть увеличено на 2.5%, 5%, 7.5% и 10%.

- 4х 168 pin DIMM соккета для памяти стандарта SDRAM и с поддержкой стандарта PC100 и ECC (проверка и коррекция ошибок). Поддержка до 1 Gb памяти.

- 5 PCI слотов, 2 ISA, один из них общий ну и, конечно же, один AGP.

- На выходе реализован чип ITE 8671F-A (контроллер периферии), 1 параллельный порт для принтера (поддержка режимов SPP/EPP/ECP), 2 COM порта по спецификации 16550 UART, и IrDA порт без кабеля в поставке.

- Полная поддержка UDMA 33 & 66 IDE портов. 4 независимых канала с поддержкой до 8 устройств IDE. Из них 2 канала для PIO 4 или UDMA 33. И 2 канала с поддержкой ATA-66.

- Размер карты 30.5х19 см. ATX форм фактор.

- Award PCI Flash (перезаписываемый) BIOS с поддержкой ACPI, APM, plug & play, DMI функциями и решенной дутой "проблемой 2000", так же поддерживает загрузку с E-IDE/SCSI/CD-ROM/FDD/LS120/ZIP, 2 Mbit Flash ROM.

- На задней панели карты представлены порт PS/2, 2 USB порта, 2 D-Sub 9-pin male серийных портов (COM) и 1 D-sub 25-pin female порт для принтера.

- мониторинг и контроль скорости куллера у процессора и возможность переключения скорости работы куллера (4 режима). Мониторинг за температурой самого процессора с помощью размещенного теплового датчика на процессоре.

- Мониторинг за напряжением Vcore процессора и зарядкой аккамулятора.

UDMA66

Одна из ключевых особенностей этой карты, не характерная для карт чипсета i440BX - контроллер UDMA66 производства компании High Point. Первой подобной картой был ABIT BE6. И вот следующий экспонат. Чип HPT366 - тот же самый, который используется на платах Abit, и плюс отдельный контроллер HotRod UDMA66. Спецификация UDMA66 предоставляет гораздо более широкие по возможностям, чем в предыдущий стандарт UDMA33, потенциально повышая пропускную скорость шины в 2 раза. Т.е общая производительность HDD системы сильно повышается при применении именно нескольких жестких дисков, не говоря уже о возможности подключения 8-ми устройств вместо прежних 4-х. При реальной работе одного HDD скорость передачи увеличивается лишь на 2-3%.

Стандарт	Максимальная	Кол-во	ZD High-End
		теоретическая	каналов	Disk Winmark99
		пропускная 		Test в Mb/s
		способность в
		Mb/s

Ultra ATA/66
Ultra DMA Mode4	66.6 Mb/s	8	7.0 Mb/s

Ultra ATA/33
Ultra DMA Mode2	33.3 Mb/s	4	6.7 Mb/s

Конфигурация, используемая для испытания: Pentium II 400, 128 Mb RAM, Fujitsu PB13 MPD3130AT 5400 RPM, 9.5ms, ATA66 HDD.

Несмотря на мизерный прирост в 0.3 Mb/s, в тесте с Quake3Arena даже это дало прибавку 3-4 кадра. Так или иначе, но это далеко от производительности SCSI HDD.

Разгон

Из спецификации платы уже можно увидеть прекрасные возможности для любителей разгона. Собственно, это серьезная попытка победить Abit'овские карты. Все манипуляции производятся из software BIOS, который, кстати, несколько видоизменён со времен предшественника. Информация о мониторинге теперь более удобно представлена. Еще одно нововведение, это возможность выставления прерывания для CacheL2 (CPU L2 Latency Adjust), которое так же может повысить производительность, в default-режиме применяется 9, но при значении 8, процессор работает так же стабильно. Кроме того, все в том же BIOS’е возможно включать и выключать ECC (режим проверки и коррекции ошибок - CPU L2 Cache EEC Checking).

Разгон по шине выше 124 МГц становятся бесполезным, т.к. чипсет BX частоту на AGP выставляет как 2/3 от системной. Практически невозможно найти видеокарту AGP, стабильно работающую на частоте свыше 75-80 МГц.

Стабильность при разгоне
P3 550E		P3 450
5.5 x 110	100% (1.6v)	4.5 x 124	100%
5.5 x 115	100% (1.6v)
5.5 x 120	100% (1.7v)
5.5 x 124	100% (1.8v)
5.5 x 133	загрузку не прошел
P2 300		Celeron 300A
4.5 x 100	100%	4.5 x 100	100%
4.5 x 112	100%	4.5 x 112	100% (2.2v)
4.5 x 117	100%(2.2v)	4.5 x 117	100% (2.2v)

Результаты тестов

Выводы

Хорошая комплектация, большие возможности для разгона и наличие ATA66 делают эту карту выгодной для приобретения. Рекомендуем для геймеров и пользователей использующих более одного жесткого диска, в сочетании с парочкой СD+DVD и внутреннего ZIP ATAPI. Но ее цена выше, чем плата от той же Soyo на базе Apollo Pro 133 на 40%. Связанно это с дефицитом чипсетов i440BX.
SY-6BA+IV является логическим продолжением серии 6BA со всеми ее недостатками (которых не так и много) и преимуществами. Серьезные возможности для разгона, поддержка ATA66, способность карты работать сразу с 8-ю HDD, явно перевешивают небольшие погрешности, связанные с расположением ATX входа. Цена на конец 1999г - 115 $.
