Справочник по HDD. Seagate`2003

В стремлениях максимально облегчить жизнь собирающимся приобрести жесткий диск, мы подготовили этот справочник по линейкам и моделям винчестеров разных производителей. Здесь приведены не только характеристики той или иной модели, но и общее мнение о той или иной серии.


Seagate Medalist

  Винчестеры семейства Medalist ориентированы на применение в обычных высокопроизводительных мультимедийных системах. Это одна из самых старых линеек. Всего под маркой медалист было выпущено свыше 70 моделей. Информация о моделях нескольких последних этапов представлена в таблице:




Модель ST32122A
ST33232A
ST34342A
ST36541A
ST32110A
ST32520A
ST34321A
ST36531A
ST38641A
ST34312A
ST36421A
ST38421A
ST310232A
ST313032A
ST317242A
Форм-фактор, дюйм 3,5 3,5 3,5
Объем, Гбайт 2.1/3.2/4.3/6.5 2.1/2.5/4.3/6.5/8.6 4.3/6.4/8.4/10.2/13/17.2
Интерфейс Ultra ATA Ultra ATA Ultra ATA
Скорость обмена данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с
Средняя: Мбайт/с

87-106
33.3
3.5/5

140
33.3
5

188
66
8.5
Размер кэш-буфера, кбайт 128 256 512
Среднее время доступа (запись/чтение), мс 12,5/14.5 11,0/11,5 9,0/10,5
Среднее время доступа к соседней дорожке (чтение/запись), мс 2,5/3.5 1,3/1.7 1,3/2,1
Среднее время задержки, мс 6,67 5,54 5,56
Скорость вращения шпинделя, об/мин 4500 5400 5400
Уровень шума (холостой ход/поиск), Белл 3,7/4,6 3,3/4,2 3,3/4,1
Потребление энергии (холостой ход), Ватт 3,8 4,9 5,5
Допустимая ударная нагрузка (работа/выключен), G 5/75 15/200 63/300
Гарантированное число циклов включения/выключения 40 000 40 000 40 000
Наработка на отказ, часов 300 000 300 000 400 000
Габариты, высота*ширина*глубина, мм 25,4x101,6x146,1 25,4x101,6x146,1 26,1x101,9x147
Вес, кг 0,51 0,55 0,55

Модели представленные в первой колонке - раритет. Таких нынче не найти, хотя… Приблизительно до конца 1998 года производились модели, представленные во второй колонке. Они имеют очень хорошие скоростные показатели и рекомендовались для применения в набирающих обороты мультимедиа-системах. В них реализована поддержка технологии SMART (на тот момент далеко не все могли этим похвастаться), также в них применялась запатентованная фирменная технология SeaShield (мы говорили о ней в соответствующей статье), на пластину была нанесена инструкция по установке.

В общем, очень много для того, что бы эти накопители действительно стали медалистами. И они ими стали. Увы, не по благоприятным отзывам, а совсем наоборот. Надежность оказалась не на высоте (замечу, что я по прежнему говорю только о моделях из средней колонки). Причин выхода из строя было много, выходили из строя они слишком часто, поверхность покрывалась сбойными секторами как пень грибами после дождя, "глючный" микрокод.

Причем в долгий ящик после покупки это дело не откладывали. Конечно, гарантию Seagate давал не маленькую, но тем не менее, утраченной информации не вернешь, и нервных клеток тоже. Статистки о наиболее часто встречающихся неисправностях привести не могу - с интернетом в 1997-1998 году сами понимаете, напряженка была, что резко ограничивало возможности вести какую-либо статистику. Сегодня с такими накопителями на каждом шагу не встретишься, но изредка на руках найти можно.

Если такой накопитель проработал до сих пор без проблем, то он, скорее всего, будет работать и дальше. Можно наверное даже купить… В конце 1998 неудачные накопители сменили новыми, гораздо более надежными. И производительными (они в третьей колонке таблицы перечислены). Увеличенная ударостокойсть, производительность - новый контроллер, более быстрый процессор, больший кэш, сниженный шум, формат записи без полей идентификаторов, модуль Drive Self Test для самоконтроля состояния - вот неполный список нововведений. Кажется, что диск удался. В бывшей в употреблении технике встречается не редко и сегодня.

Seagate Medalist Pro


Тоже старое семейство дисков Seagate. Позиционировались как диски для высокопроизводительных рабочих станций, серверов и дисковых массивов. Выпускались с интерфейсом SCSI (около десятка моделей) и UltraATA (тоже десяток с небольшим моделей, кажется). Наиболее интересные и популярные представлены в таблице.

Модель ST34520A
ST36530A
ST39140A
ST34520N/W/WC
ST36530N/W/WC
ST39140N/W/WC
Форм-фактор, дюйм 3,5 3,5
Объем, Гбайт 4.5/6.5/9.1 4.5/6.5/9.1
Интерфейс Ultra ATA Ultra SCSI (8 и 16 бит, SCA II)
Скорость обмена данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с
Средняя: Мбайт/с

194
33.3
11.5

108-192
20/40
14.0
Размер кэш-буфера, кбайт 512 512
Среднее время доступа (запись/чтение), мс 9.5/10.0 9.5/10.5
Среднее время доступа к соседней дорожке (чтение/запись), мс 2.0/3.5 2.0/3.5
Среднее время задержки, мс 4.16 4.2
Скорость вращения шпинделя, об/мин 7200 7200
Уровень шума (холостой ход/поиск), Белл 3,9/4,7 3,9/4,7
Потребление энергии (холостой ход), Ватт 11.0 11.0
Допустимая ударная нагрузка (работа/выключен), G 10/200 10/200
Гарантированное число циклов включения/выключения 30 000 30 000
Наработка на отказ, часов 400 000 400 000
Габариты, высота*ширина*глубина, мм 26,1x101,9x146,1 26,1x101,9x146,1
Вес, кг 0.68 0.68

Как видите, хорошие характеристики действительно позволяли говорить об названных выше применениях. Насколько я помню, серьезных и частых проблем, как некоторых моделей без приставки pro, у данных дисков не было.

В Medalist Pro также реализована технология SMART (и было бы удивительно, если бы это было не так), использовались жидкостные подшипники (обратите внимание на то, когда это было!), PRML канал, применялась технология Advanced SCSI Architecture II (ASA II: Для полного использования всех преимуществ даваемых SCSI разработчикам дисков необходимо провести оптимизацию внутренней архитекутры накопителя.

Как правило SCSI используется в многозадачных средах. Для достижения максимальной производительности под управлением таких ОС как Windows 9x/NT, Novell Netware, OS/2 инженеры Seagate однажды уже разработали технологию ASA (Advanced SCSI Architecture).ASA II является продолжением ее развития. Прежде всего, Seagate решила вести полную разработку всех функциональных элементов самостоятельно, не прибегая к чипсетам третьих фирм, и усилив взаимодействие между разработчиками электронной части и микрокода, ведь от микрокода в большой степени зависит производительность созданного накопителя. Кроме того такой подход дает значительно более широкие возможности по применению этой же технологии в линейках других своих накопителей.

Впрочем речь сейчас не об этом, а о том, какие преимущества дает ASA II. Если не вдаваться в подробности, то ASA II позволяет во время выполнения операций механического доступа выполнять некоторые другие операции, подготавливаться к выполнению следующих команд. Или например, актуально для последовательного доступа, осуществлять считывание данных нужной дорожки, сразу после того, как головка оказалась над ней, не дожидаясь нужного сектора, ведь скорее всего эти данные тоже понадобятся. Кроме того, ASA II позволяет сохранять протоколы работы, эта возможность используется, например, для работы механизмов адаптивного кэширования, так же реализованных в ASA II. Адаптация к случайным позиционированиям, отложенные до завершения операций обмена данными процессы калибровки и многое другое входит в эту технологи).

Эти накопители живы до сих пор - в бывшей в употребление технике. Модели с интерфейсом SCSI продаются вообще практически задаром - все дело в том, что к такому накопителю нужен будет еще достаточно дорогостоящий SCSI-контроллер, а он, сами понимаете, есть далеко не в каждой машине.

Seagate U Series

Эти линейки будут поновей, а некоторые совсем новые и даже совсем современные. Для начала разговора рекомендую ознакомиться с основными представителями и их характеристиками по таблице, сначала те, что постарше:

Линейка U series 4 U series 5 U series 6 U series 8 U series 10
Модель ST32112A
ST34311A
ST36421A
ST38421A
ST310211A
ST315311A
ST320413A
ST330621A
ST340823A
ST320410A
ST330610A
ST340810A
ST360020A
ST380020A
ST34313A
ST34314A
ST38410A
ST313021A
ST317221A
ST310212A
ST315323A
ST320423A
Форм-фактор, дюйм 3,5 3,5 3,5 3,5 3,5
Объем, Гбайт 2.1/4.3/6.4/8.4 10.2/15.3/20.4/
30.6/40.8
20.0/30.0/40.0/
60.0/80.0
4.3/4.3/8.4/
13.0/17.2
10.2/15.3/20.4
Интерфейс Ultra ATA Ultra ATA Ultra ATA Ultra ATA Ultra ATA
Скорость обмена данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с

206
66,6

330
100

436
100

285
66,6

308
66,6
Размер кэш-буфера, кбайт 256 1024 2048 256/512 512
Среднее время доступа (запись/чтение), мс 10,5/11,5 9.9/10.9 9.9/10.9 10,5/11,5 10,5/11,5
Среднее время доступа к соседней дорожке (чтение/запись), мс 2,0/2,75 1.2/2.0 1.2/2.0 4,5/2,1 1,5/2,1
Среднее время задержки, мс 5,6 5,56 5,55 5,56 5,56
Скорость вращения шпинделя, об/мин 5400 5400 5400 5400 5400
Уровень шума (холостой ход/поиск), Белл 3,3/4,3 2,9/3,6 3.0/3.7 3,2/3,9 3,2/3,9
Потребление энергии (холостой ход), Ватт 3,1 4,8 5 3,5 3,5
Допустимая ударная нагрузка (работа/выключен), G 63/300 63/350 63/350 63/350 63/350
Гарантированное число циклов включения/выключения нд нд нд нд нд
Наработка на отказ, часов 400 000 500 000 600 000 500 000 500 000
Габариты, высота*ширина*глубина, мм 26x101.6x147.0 26.1x101.8x147 26.1x101.8x147 26x102x147 26.1x101.8x147
Вес, кг 0.58 0,59 0,55 0,59 0,54

U series 4 - модель 1999 года. Ориентирована на применение в бюджетных системах, отсюда емкости и скорости, впрочем, надо заметить, они достаточно не плохи. Смысла описывать все нововведения и доработки этой серии нет. Явных проблем у этой серии тоже нет. Дешево и сердито.

Не тихи конечно, но должно же что-то быть не на высоте в дешевой серии. Кстати, начиная с этой серии привычный SeaShield из металлической пластины сменился на резиновый кожух (подробнее в статье об механизмах увеличения ударостойкости).

U series 5: кто кому пришел на смену отследить достаточно трудно, мне кажется, что U5 вроде как должна была сменить уже сдающие позиции U4, U8 и U10 в двухтысячном году. Новые пластины, быстродействующая электроника и больший буфер. О том, во что это выливается на практике, можно узнать из соответствующего обзора у нас на сайте.

U series 6 - а он в свою очередь, как мне кажется, должен был заменить в 2001 году U5. Пути для улучшения характеристик весьма традиционны. И U series 5 и U series 6 обладают достаточной надежностью и безпроблемносьтю.

U series 8 - по сути U4, только более продвинутый. Тоже 1999 год. Чуть более быстры, более емки (плотность записи выше), соответственно и подороже будут. Предназначены для домашних и бизнес машин. О проблемах и неудачах данной серии слышать не доводилась. Так как модель не очень старая - продается достаточно часто.

U series 10 - модель года 1999. Старшая из компании U4 и U8. Основное отличие в этом ряду - использование пластин с самой большей плотностью записи. Применение тоже, что и у всей серии U. О проблемах и браках не говорили. В свое время у нас он также рассматривался.

Любая из данных U series может смело приобретаться в пользованном виде, при условии нормального состояния.

Теперь о дне сегодняшнем. А он тоже разнообразен. Представлен тремя линейками.

Линейка U series 7 U series 9 U series X
Модель ST330012A
ST340012A
ST360012A
ST380022A
ST3120020A
ST360019A
ST380012A
ST3120025A
ST3160022A
ST310014A
ST320014A
Форм-фактор, дюйм 3,5 3,5 3,5
Объем, Гбайт 30.0/40.0/60.0/80.0/120.0 60.0/80.0/120.0/160.0 10.0/20.0
Интерфейс Ultra ATA Ultra ATA Ultra ATA
Скорость обмена данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с

570
100

683
100

366
100
Размер кэш-буфера, кбайт 1024 1024 2048
Среднее время доступа (запись/чтение), мс 1,0/1,2 8,5/9,5 18.0/24.9
Среднее время доступа к соседней дорожке (чтение/запись), мс 1,0/1,2 1,0/1,2 1.0/2.0
Среднее время задержки, мс 4,16 4,16 5,55
Скорость вращения шпинделя, об/мин Класс 5400 нд 5400
Уровень шума (холостой ход/поиск), Белл 2,8/3,6 2,5/3,2 2.6/2.9
Потребление энергии (холостой ход), Ватт 9,5 7,5 4.5
Допустимая ударная нагрузка (работа/выключен), G 63/350 63/350 63/350
Гарантированное число циклов включения/выключения нд нд нд
Наработка на отказ, часов 600 000 600 000 600 000
Габариты, высота*ширина*глубина, мм 26x101.6x147.0 26.1x101.8x147 19.9x101.8x147
Вес, кг 0,63 0,63 0,45

U series X… Сейчас такое время, когда обязательно нужно… использовать жесткие диски не только в компьютерах, но и вообще везде, где требуется хранение какой-либо информации… Теперь это стало уже недорого… Series X как раз на такое и рассчитан - на ПК начального уровня, аудио устройства, принтеры и копировальные аппараты, и.т.п. Мне неизвестно, что бы в этой серии применялись какие-то новые оригинальные разработки (оно собственно там и не нужно, скорее наоборот, о чем говорит небольшая емкость (старые пластины, дешево должно быть) и колоссальнейшее время доступа (несложный позиционер, медленная электроника тоже на цене должны положительно сказаться): вообще конечно неплохие характеристики, но никак не для ПК, разве что очень начального уровня), равно как пока ничего нельзя сказать и о надежности. Что это такое есть покажет время.

U series 7 - текущая модель. Я не описался. U series до сих пор разрабатывается. Модель интересна хотя бы тем, что явно не указана хотя бы скорость вращения пластин, написано лишь, что соответствует по производительности дискам класса с 5400 оборотов/минуту. Я было сразу подумал, что Seagate решил пойти путем Quantum'a и снизить скорость вращения пластин в дешевых сериях (кто-то может помнит?). Но нет: заявленная средняя задержка вращения 4.16 мс соответствует скорости вращения 7200 об/мин. Тогда же в чем дело, возникает вопрос? Тем более, что спецификация наводит на мысль, что он получился из Barracuda ATA… Боюсь, полный ответ известен только инженерам Seagate. Нам же лишь понятно, что при производстве имели место проблемы или же собраны они не из совсем качественных запчастей, или же используются старые запасы каких-то комплектующих, что и привело к недотягиванию производительности до соответствующего уровня. Кстати, компьютерное применение рекомендовано не в первую очередь….

U series 9 - кажется ее касается все тоже, что и U series 7. Просто комплектация немного другая используется. В целом же надо сказать, что из семейства для ПК начального уровня постепенно превратилась в семейство для иных, не компьютерных применений. Кстати, если верить Seagate, то U series - самые продаваемые диски за всю историю.

Seagate Barracuda

  Очень старое семейство, включающее в себя большое число линеек. Всего Баракуд было наверное около более полусотни со SCSI, и еще не мало с другими интерфейсами. Они обеспечивают высокую производительность и надежность и потому должны использоваться в мощных рабочих станциях, дисковых массивах и суперкомпьютерах. Я уже сказал что Баракуд было очень много, и потому охватить сегодня все просто не возможно, да собственно и никому не нужно. Основные встречающиеся модели я описал в таблице. Если чего-то там не хватает - извините…

Линейка Barracuda 4LP Barracuda 4XL Barracuda 9LP Barracuda 18LP
Модель ST32171N/W
ST32271N/W
ST34371N/W
ST34571N/W
ST32272N/W
ST34572N/W
ST34573N/W/LC
ST39173N/W
ST39175LW/
LC/FC
ST318275LW/
BLC/FC
Форм-фактор, дюйм 3,5 3,5 3,5 3,5
Объем, Гбайт 2.1/4.3/6.4/8.4 2.1/2.2/4.3/4.5 4.5/9.1 9.1/18.2
Интерфейс UltraSCSI UltraSCSI UltraSCSI
Ultra2SCSI
Ultra2SCSI
Fibre Channel
Скорость обмена данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с
UltraSCSI
Ultra2SCSI
Ultra160 SCSI
Fibre Channel

80-126

20/40

92-140

20/40

120-190

20/40
40/80

137-240


40/80

200
Размер кэш-буфера, кбайт 512 512 512 (1024 опиционально) 1024 (4096 опционально)
Среднее время доступа (запись/чтение), мс 9.4/10.4 9.4/10.4 7,4/8,2 6,9/7,7
Среднее время доступа к
соседней дорожке (чтение/запись), мс
2.0/2.1 1.7/1.8 1,1/1,4 0,9/1,2
Среднее время задержки, мс 4.17 4.17 4.17 4.17
Скорость вращения шпинделя, об/мин 7200 7200 7200 7200
Уровень шума (холостой ход/поиск), Белл 4.2 4.2 4.2 4,1
Потребление энергии (холостой ход), Ватт 10 нд 10 нд
Допустимая ударная нагрузка
(работа/выключен), G
2/100 2/100 5/135 5/150
Гарантированное число циклов
включения/выключения
нд нд нд нд
Наработка на отказ, часов 1 000 000 1 000 000 1 000 000 1 000 000
Габариты, высота*ширина*глубина, мм 25.4x101.6x147.0 25.4x101.6x147.0 25.4x101.6x146.0 25.4x101.6x146.0
Вес, кг 0.68 0.68 0,58 0,58

Линейка Barracuda 18XL Barracuda 36ES Barracuda 36ES2
Модель ST39216N/W
ST39226LC/LW
ST39236LW/BLWV/
LC/LCW
ST318416N/W
ST318426LW/LC
ST318438LW
ST318417N/W
ST318437LW/LC
ST336737LW/LC
ST318418N
ST318438LW
ST336918N
ST336938LW
Форм-фактор, дюйм 3,5 3,5 3,5
Объем, Гбайт 9.2/9.2/9.2/
18.4/18.4/18.4
18,4/18,4/36,7 18.4/18.4/
36.9/36.9
Интерфейс UltraSCSI
Ultra2SCSI
Ultra160 SCSI
UltraSCSI
Ultra160 SCSI
UltraSCSI
Ultra160 SCSI
Скорость обмена данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с
UltraSCSI
Ultra2SCSI
Ultra160 SCSI
Fibre Channel

195-315

20/40
40/80

308-498

20/40

160



20

160
Размер кэш-буфера, кбайт В зависимости
от моделей
и опций от 1024
до 8192 кбайт
2048 2048
Среднее время доступа (запись/чтение), мс 6,0/6,5 8.5/9.1 6.9/7.5
Среднее время доступа к
соседней дорожке (чтение/запись), мс
0,7/0,7 0,4/0,5 0.6/1.0
Среднее время задержки, мс 4.17 4.17 4.17
Скорость вращения шпинделя, об/мин 7200 7200 7200
Уровень шума (холостой ход/поиск), Белл 3,5 (холостой ход) 3,5 (холостой ход) нд
Потребление энергии (холостой ход), Ватт нд нд нд
Допустимая ударная нагрузка
(работа/выключен), G
15/250 63/350 63/350
Гарантированное число циклов
включения/выключения
нд нд нд
Наработка на отказ, часов 1 200 000 800 000 800 000
Габариты, высота*ширина*глубина, мм 25.4x101.6x146.0 25.4x101.6x146.0 25.4x101.6x146.0
Вес, кг 0.68 0.54 0.54

Я не буду описывать каждую линейку из данных подробным образом, как это имело место выше. В этом нет нужды. Данные в таблице достаточно наглядные. Кому нужна какая-то из этих рыбных консервов, должен сделать вывод самостоятельно. Отмечу лишь, что в Barra-cuda'х используется высокопроизводительные интерфейсы SCSI и Fibre Channel, реализована технология ASA II (выше о ней говорили), да и вообще все то, что нужно в диске нацеленом на серьезные применения. Осталось добавить, что современная линейка - это Barracuda 36ES2, она предназначена для применения в серверах начального уровня. Все остальное встречается, но это не день сегодняшний.

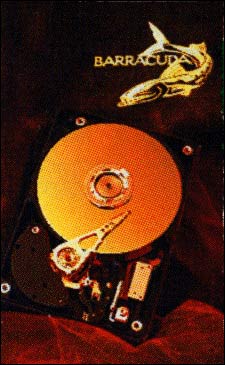

Seagate Barracuda ATA


Основным тормозом, который не позволял адаптировать высокопроизводительные жесткие диски для обычных применений являлся ATA интерфейс, он уступал SCSI по ряду моментов. До некоторых пор. Со временем он достиг нужного уровня (SCSI конечно тоже не стоял на месте, но мы о другом), и такое адаптирование стало реальным. Так появилась семейство Barracuda ATA.

Линейка Barracuda ATA Barracuda ATA II Barracuda ATA III Barracuda ATA IV
Модель ST310220A
ST313620A
ST320430A
ST327240A
ST328040A
ST310210A
ST315320A
ST320420A
ST330630A
ST310215A
ST315310A
ST320414A
ST330620A
ST340824A
ST315313A
ST320011A
ST330011A
ST340016A
ST360021A
ST380021A
Форм-фактор, дюйм 3,5 3,5 3,5 3,5
Объем, Гбайт 10.2/13.6/20.4/
27.2/28.0
10.2/15.3/20.4/30.6 10.2/15.3/20.4/
30.6/40.8
15.3/20.0/30.0/
40.0/60.0/80.0
Интерфейс Ultra ATA Ultra ATA Ultra ATA Ultra ATA
Скорость обмена данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с
Ultra ATA
Serial ATA
Установившаяся, Мбайт/с

323

66.6

364

66.6

500

100

555

100
Размер кэш-буфера, кбайт 512 2048 2048 2048
Среднее время доступа (запись/чтение), мс 8.0/9.1 8,2/9,5 8,5/9,5 9,0/10,0
Среднее время доступа к
соседней дорожке (чтение/запись), мс
0.9/1.6 1,2/1,9 1,2/2,0 0,95-1,0/0,76-1,2
Среднее время задержки, мс 4.16 4.16 4.16 4.16
Скорость вращения шпинделя, об/мин 7200 7200 7200 7200
Уровень шума (холостой ход/поиск), Белл 3.5/4.3 3.5/4.3 н/д 2,3/3,4
Потребление энергии (холостой ход), Ватт 6.83 6.83 8,0 9,8
Допустимая ударная нагрузка
(работа/выключен), G
63/300 63/300 63/350 63/350
Гарантированное число циклов
включения/выключения
нд нд нд нд
Наработка на отказ, часов 500 000 500 000 500 000 600 000
Габариты, высота*ширина*глубина, мм 26.1x101.8x147.0 26.1x101.8x147.0 26.1x101.8x147.0 26.1x101.8x147.0
Вес, кг 0.54 0.54 0.54 0.54

Линейка Barracuda ATA V Barracuda ATA 5400.1 Barracuda ATA 7200.7
Модель ST330013A
ST340017A
ST360015A
ST380023A
ST380024A
ST3120023A
ST3120024A
ST320015A
ST340015A
ST340014A/AS
ST360014A
ST380011A/AS
ST380013A/AS
ST3120022A/AS
ST3120026A/AS
ST3160023A/AS
ST3160021A/AS
Форм-фактор, дюйм 3,5 3,5 3,5
Объем, Гбайт 30.0/40.0/60.0/
80.0/80.0/
120.0/120.0
20.0/40.0 40.0/60.0/80.0/80.0/
120.0/120.0/
160.0/160.0
Интерфейс Ultra ATA Ultra ATA Ultra ATA/Serial ATA
Скорость обмена данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с
Ultra ATA
Serial ATA
Установившаяся, Мбайт/с

570

100

27-44

437

100

683

100
150
58
Размер кэш-буфера, кбайт 2048
(8192 кб для
ST3120024A)
2048 2048
(8192 кб для
ST380013A/AS
ST3120026A/AS
ST3160023A/AS)
Среднее время доступа (запись/чтение), мс 9,0-9,4/10,0-10,5 12,0/13,0 8,5/9,5
Среднее время доступа к
соседней дорожке (чтение/запись), мс
1,0/1,2 0,3/0,7 1,0/1,2
Среднее время задержки, мс 4.16 5.17 4.16
Скорость вращения шпинделя, об/мин 7200 5400 7200
Уровень шума (холостой ход/поиск), Белл 2,5/3,7 2,6/3,0 2,5/3,7
Потребление энергии (холостой ход), Ватт 7,5 5,0 7,5
Допустимая ударная нагрузка
(работа/выключен), G
63/350 63/350 63/350
Гарантированное число циклов
включения/выключения
нд нд нд
Наработка на отказ, часов 600 000 600 000 600 000
Габариты, высота*ширина*глубина, мм 26.1x101.8x147.0 19,9х102х146.9 26x101.6x147
Вес, кг 0.63 0.45 0.63

Традиционно высокие показатели Barracuda, но доступные для использования на обычной ATA-шине. Соответственно применение - высокопроизводительные ПК критичные к стоимости. Развитие семейства шло очень стремительно, большое число линеек, представленное в таблице, появилось всего лишь с 1999 года. Подробнее об Barracuda ATA говорили в обзоре здесь. Третью Баракуду рассматривали здесь. Barracuda ATA IV тестировалась здесь. Обзора Barracuda ATA V к сожалению у нас нет (пока). Современный этап представлен Barracuda 7200.7, который существует в модификациях с интерфейсом обычным параллельным ATA и новым Serial ATA, а также с различным обьемом кэша - 2 Мбайт и 8 Мбайт. Обзоры этих моделей мы подготовим в ближайшее время. Barracuda 5400.1 предназначена для применения в ПК начального уровня и офисных компьютерах, принтерах, копирах, потребительской электронике. Скорее всего своим созданием эта линейка обязана запасам старых комплектующих. В самом деле, не выбрасывать же их. В целом все накопители имею достаточную надежность. Из известных проблем нужно отметить очень плохую работу первых выпусков Barracuda ATA IV в RAID (Seagate официально признала эту проблему).

Seagate Cheetah

  Самая высокая производительность на рынке накопителей для сетевых серверов, графических приложен и т.д. В 2000-2001 году модельный ряд имел следующий вид:


Линейка Cheetah 18LP Cheetah 18XL Cheetah 36LP
Модель ST39133LWV
ST318233LWV
ST39204LC/LW
ST318404LC/LW
ST336704
LW/LWV/LC/
LCV/FC/FCV
Форм-фактор, дюйм 3,5 3,5 3,5
Объем, Гбайт 9.1/18.2 9,2/18,4 36.7
Интерфейс Ultra160 SCSI Ultra160 SCSI Ultra160 SCSI
FibreChannel
Скорость обмена данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с
SCSI
Fibre Channel

193-308

40/80/160

285-424

40/80/160

280-427

40/80/160
200
Размер кэш-буфера, кбайт 4096 4096/16384 4096/16384
Среднее время доступа (запись/чтение), мс 5.4/6.0 5.2/2.8 5.4/6.2
Среднее время доступа к
соседней дорожке (чтение/запись), мс
0.7/0.9 0.6/0.9 0.8/1.1
Среднее время задержки, мс 2.99 2.99 2.99
Скорость вращения шпинделя, об/мин 10016 10033 10033
Уровень шума (холостой ход/поиск), Белл 4,3 3.8 (холостой ход) 3.9
Потребление энергии (холостой ход), Ватт Н/д 9 Н/д
Допустимая ударная нагрузка
(работа/выключен), G
5/230 15/250 10/200
Гарантированное число циклов
включения/выключения
нд нд нд
Наработка на отказ, часов 1 000 000 1 200 000 1 200 000
Габариты, высота*ширина*глубина, мм 25.4x101.8x146.0 25.4x101.8x146.0 25.4x101.8x146.0
Вес, кг 0.54 0.68 0.5

Линейка Cheetah 36XL Cheetah 36ES Cheetah 73LP
Модель ST39205LC/LW
ST318405LC/LW
ST336705LC/LW
ST318406LC/LW
ST336706LC/LW
ST336605LC/LW/FC
ST373405LW/LWV/
LC/LCV/FC
Форм-фактор, дюйм 3,5 3,5 3,5
Объем, Гбайт 9,2/18,4/36,7 18.4/36.7 33,6/73,4
Интерфейс Ultra160 SCSI Ultra160 SCSI Ultra160 SCSI
FibreChannel
Скорость обмена данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с
SCSI
Fibre Channel

320-490

40/80/160

530-674

40/80/160

399-671

40/80/160
200
Размер кэш-буфера, кбайт 4096 4096 4096/16384
Среднее время доступа (запись/чтение), мс 5.4/6.2 5.2/6.2 5.1/5.5
Среднее время доступа к
соседней дорожке (чтение/запись), мс
0.8/1.2 0.5/0.9 0.4/0.6
Среднее время задержки, мс 2.99 2.99 2.99
Скорость вращения шпинделя, об/мин 10022 10028 10041
Уровень шума (холостой ход/поиск), Белл 3.8 (холостой ход) 3.2 (холостой ход) 3.6
Потребление энергии (холостой ход), Ватт Н/д 9.6 8.9
Допустимая ударная нагрузка
(работа/выключен), G
15/250 15/250 10/225
Гарантированное число циклов
включения/выключения
нд нд нд
Наработка на отказ, часов 1 200 000 1 200 000 1 200 000
Габариты, высота*ширина*глубина, мм 25.4x101.8x146.0 25.4x101.8x146.0 25.4x101.8x146.0
Вес, кг 0.68 0.79 0.68

А современный модельный ряд (после 2001 года) выглядит вот так:

Линейка Cheetah 73LP Cheetah 10k.6 Cheetah X15 Cheetah 15k.3
Модель ST318305LW
ST336605LW/LC/FC
ST336607LW/LC/FC
ST373307LW/LC/FC
ST3146807LW/LC/FC
ST318432LW/LC/FC
ST318452LW/LC/FC
ST336732LW/LC/FC
ST336752LW/LC/FC
ST318453LW/LC/FC
ST336753LW/LC/FC
ST373453LW/LC/FC
Форм-фактор, дюйм 3,5 3,5 3,5 3,5
Объем, Гбайт 18.3/36.6 33.6/73.3/146.8 18.4/18.4/36.7/36.7 18.4/36.7/73.4
Интерфейс Ultra160 SCSI Ultra320 SCSI
FibreChannel
Ultra320 SCSI
FibreChannel
Ultra320 SCSI
FibreChannel
Скорость обмен данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с
SCSI
Fibre Channel

399-671

40/80/160
200

475-841

40/80/320
200

548-706

40/80/320
200

632-891

40/80/320
200
Размер кэш-буфера, кбайт 4096 8192 8192 8192
Среднее время доступа (запись/чтение), мс 4.7/5.2 4.7/5.3 3.6/4.2 3.6/4.0
Среднее время доступа к
соседней дорожке (чтение/запись), мс
0.4/0.6 0.35/0.55 0.4/0.8 0.2/0.4
Среднее время задержки, мс 2.99 2.99 2.0 2.0
Скорость вращения шпинделя, об/мин 10041 10008 15000 15000
Уровень шума (холостой ход/поиск), Белл 3.6 3.6 3.7 3.5
Потребление энергии (холостой ход), Ватт Н/д Н/д Н/д 3,5
Допустимая ударная нагрузка
(работа/выключен), G
10/225 15/225 15/250 15/250
Гарантированное число циклов включения/выключения нд нд нд нд
Наработка на отказ, часов 1 200 000 1 200 000 1 200 000 1 200 000
Габариты, высота*ширина*глубина, мм 25.4x101.8x146.0 25.4x101.8x146.0 25.4x101.8x146.0 25.4x101.8x146.0
Вес, кг 0.68 0,73 0,68 0,84

Что-либо комментировать здесь излишне. Цифры говорят сами за себя. Глядя на них не подберешь слов, ибо зашкаливают эмоции. В накопителях реализовано все, что в той или иной мере способствует увеличению надежности и производительности.

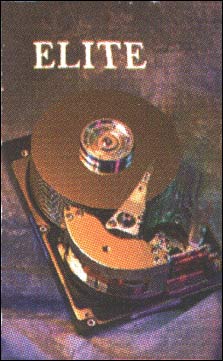

Seagate Elite


Семейство достаточно старое. Две наиболее интересные модели (в смысле из всех что были, а было их больше), представлены где-то в 1997-98 годах. Тогда этот объем был потрясающ.

Elite 23 Elite 47
Модель ST423451N/W/WD ST446452W
Форм-фактор, дюйм 5.25 5.25
Объем, Гбайт 23.2 47.063
Интерфейс Ultra SCSI (8 и 16 бит) Ultra SCSI (16 бит)
Скорость обмена данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с
Средняя: Мбайт/с

86-1024
20/40

125-184
20/40
Размер кэш-буфера, кбайт 2048 4096
Среднее время доступа (запись/чтение), мс 13,2/14,2 13,2/14,2
Среднее время доступа к соседней дорожке (чтение/запись), мс 1,3/2,3 1,3/2,3
Среднее время задержки, мс 5,56 5,6
Скорость вращения шпинделя, об/мин 5400 5400
Уровень шума (холостой ход/поиск), Белл 4,6 4,6
Потребление энергии (холостой ход), Ватт 22,8 22,8
Допустимая ударная нагрузка (работа/выключен), G 2/40 (время измерения неизвестно) 2/50 (время измерения неизвестно)
Гарантированное число циклов включения/выключения н/д н/д
Наработка на отказ, часов 800 000 800 000
Габариты, высота*ширина*глубина, мм 82х146х203 82х146х203
Вес, кг 3.17 3.17

Впрочем не только объем. Быстродействие тоже не маленькое. А больше всего потрясало энергопотребление, габариты и вес (целых три с лишним килограмма!). За давностию лет не помню, но кажется ни тогда ни сейчас они не были слишком распространены (не в последню очередь из за стоимости).

Seagate для мобильных ПК

  Недавно анонсированную линейку Momentus многие восприняли как выход Seagate на рынок для мобильных ПК. На самом деле это возвращение. Раньше Seagate выпускала для ноутбуков линейку Marathon. К сожалению, сам лично я с этими дисками не сталкивался: больше пяти лет назад я не мог и мечтать о ноутбуке, не говоря уже про то, что б там стоял именно Marathon. Но общался с теми кто сталкивался с этими дисками: нареканий они ни у кого не вызывали.

Marathon Momentus
Модель ST92130AG
ST93230AG
ST94030AG
ST94011A
ST94811A
ST92011A
ST92811A
Форм-фактор, дюйм 2.5 2.5
Объем, Гбайт 2.16/3.24/4.09 40.0/20.0
Интерфейс FastATA-2 UltraATA
Скорость обмена данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с
Средняя: Мбайт/с

71.3
16.6

385
100
Размер кэш-буфера, кбайт 128 2.8 Мбайт
Среднее время доступа (запись/чтение), мс 12/14 10.0
Среднее время доступа к соседней дорожке (чтение/запись), мс 4/5 Н/д
Среднее время задержки, мс 6.65 5,6
Скорость вращения шпинделя, об/мин 4508 5400
Уровень шума (холостой ход/поиск), Белл 2.4/3.0 2,5/3,0
Потребление энергии (холостой ход), Ватт 1.0 0,36
Допустимая ударная нагрузка (работа/выключен), G 125/350 225/800
Гарантированное число циклов включения/выключения н/д н/д
Наработка на отказ, часов 350 000 н/д
Габариты, высота*ширина*глубина, мм 12.7x70x100 9.5х69.8х100
Вес, кг 0.158 0.099

Momentus легок, компактен, проворен, не прожорлив, тих, не щелкает при парковке (благодаря технологии QuietStep). В теории очень хорошая вещица. Посмотрим, как оно будет на практике.

Seagate для бытовой техники

Винчестер норовит попасть всюду: и не без оснований - низкая стоимость хранения, произвольный доступ, высокая производительность… Специально для таких повсеместных применений Seagate модифицировала линейку U series 9 и Barracuda 5400.1

Линейка U series 9 ce Barracuda 5400.1 ce
Модель ST380012ACE
ST3120025ACE
ST3160022ACE
ST340015ACE
Форм-фактор, дюйм 3.5 3.5
Объем, Гбайт 80,0/120,0/160,0 40,0
Интерфейс UltraATA UltraATA
Скорость обмена данными
Внутренняя, Мбит/с
Внешняя: Мбайт/с
Средняя: Мбайт/с

100
48

100
34
Размер кэш-буфера, кбайт Н/д Н/д
Среднее время доступа (запись/чтение), мс Н/д Н/д
Среднее время доступа к соседней дорожке (чтение/запись), мс Н/д Н/д
Среднее время задержки, мс 5,6 5,6
Скорость вращения шпинделя, об/мин 5400 5400
Уровень шума (холостой ход/поиск), Белл 2.5/2.8 2.6/2.8
Потребление энергии (холостой ход), Ватт 7.5 5.0
Допустимая ударная нагрузка (работа/выключен), G 63/350 63/350
Гарантированное число циклов включения/выключения н/д н/д
Наработка на отказ, часов 600 000 600 000
Габариты, высота*ширина*глубина, мм 26.1x102.0x147.0 20x102x147
Вес, кг 0.63 0.45

Многие из характеристик не доводятся, впрочем это можно понять, если вспомнить, на какое применение ориентированы данные диски - там они не столь важны. Куда важнее считает Seagate акцентировать внимание на том, что например на 80 Гбайт можно записать 9600 часов музыки в формате MP3 или 20 часов видео в формате HDTV. Но в целом для линеек CE характерны высокие емкости, не самые высокие скорости, неплохое энергопотребление, низкий уровень шума. Интересно, когда жесткие диски получат в бытовой технике широкое распространение, можно ли будет занести видеомагнитофон в мастерскую, что бы заменить диск на более емкий?

Дополнительные материалы:

Критерии отбора HDD
SMART - технология внутренней оценки состояния HDD
SMART технологии: Data Lifeguard, MaxSafe, Drive Fitness Teсhnologies, Data Protection System
Bad-блоки HDD: причины и виды
Bad-блоки HDD: причины и виды (продолжение)
MHDD
Shock protection HDD
Выбор б.у. HDD
Технологии подавления шума HDD


Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Вечерний 3DNews
Каждый будний вечер мы рассылаем сводку новостей без белиберды и рекламы. Две минуты на чтение — и вы в курсе главных событий.

window-new
Soft
Hard
Тренды 🔥
Крупное обновление добавило в No Man’s Sky возможность создавать собственные космические корабли — фанаты мечтали об этом с 2016 года 4 ч.
CD Projekt раскрыла, как продвигается разработка The Witcher 4, и похвасталась успехами Cyberpunk 2077 4 ч.
Громкие анонсы «без рекламы и лишней болтовни»: ведущие инди-разработчики устроят собственную игровую презентацию The Triple-i Initiative 6 ч.
Databricks представила открытую LLM DBRX, превосходящую GPT-3.5 Turbo 6 ч.
«Всегда обидно, когда хейтеры оказываются правы»: Earthblade от авторов Celeste не выйдет и в 2024 году 7 ч.
США запретили властям использовать ИИ, который ущемляет американцев 7 ч.
Экшен-платформер Nine Sols от создателей Devotion наконец получил дату выхода — это смесь Hollow Knight и Sekiro: Shadows Die Twice в стиле даопанка 9 ч.
Разработчики Homeworld 3 раскрыли, как улучшат игру после критики фанатов 10 ч.
Экс-глава EA Russia Тони Уоткинс сделает Astrum Entertainment «компанией №1» на российском рынке видеоигр 12 ч.
Магазин чат-ботов ChatGPT провалился, но им пользуются ученики школ и университетов 12 ч.
Amazon потратит почти $150 млрд на расширение ЦОД, чтобы стать лидером в области ИИ 3 ч.
Новая статья: Обзор лазерного 4К-проектора Hisense Laser Mini Projector C1: передовые технологии в действии 4 ч.
В Китае запустили связь 5.5G — первыми её поддержку получили смартфоны Oppo Find X7 4 ч.
Apple представит обновлённые планшеты iPad Pro и iPad Air в начале мая, если слухи верны 6 ч.
Глобальное потепление замедлило вращение Земли, и в этом уже нашли плюсы 7 ч.
Nautilus запустила линейку инфраструктурных решений EcoCore для модульных ЦОД 7 ч.
Китай нарастил закупки нидерландского оборудования для выпуска чипов в несколько раз, несмотря на санкции 7 ч.
Оптика для HBM: стартап Celestial AI получил ещё $175 млн инвестиций, в том числе от AMD и Samsung 7 ч.
Logitech представила беспроводную низкопрофильную клавиатуру Signature Slim K950 8 ч.
Под давлением пользователей Google преодолела аппаратные ограничения для внедрения ИИ в Pixel 8 9 ч.
