Формула успеха. Обзор ASUS EAH 4770 Formula

⇣ Содержание
В преддверии выпуска новейших флагманов AMD и NVIDIA затаили дыхание практически все, кто неравнодушен к новинкам графического рынка. Производители видеокарт с переменным успехом пытаются разбавить молчание. То тут, то там слышатся голоса маркетологов, провозглашающие выход новинок разного "калибра". На сей раз компания ASUS решила порадовать общественность выпуском очередной модели с интригующим названием EAH 4770 Formula. Посмотрим, чем решил удивить нас производитель на этот раз. Сердцем видеокарты ASUS EAH 4770 Formula является графический чип RV740, выполненный с соблюдением норм 40-нм техпроцесса, благодаря чему устройства на его базе отличаются достаточно холодным нравом. Как мы уже отмечали ранее, большинство производителей приступило к производству так называемой retail-версии HD 4770, которая отличалась от версии Media Edition упрощённой элементарной базой. Впрочем, это не помешало ASUS выпускать и топовые версии EAH 4770 с весьма приличным частотным потенциалом. С недавних пор в магазинах начали появляться ускорители Radeon HD 4770 от различных производителей, построенные на основе PCB собственной разработки. Компания ASUS одна из первых приступила к выпуску таких видеокарт, и ASUS EAH 4770 Formula тому пример. Что же, давайте рассмотрим этот 3D-ускоритель поближе.

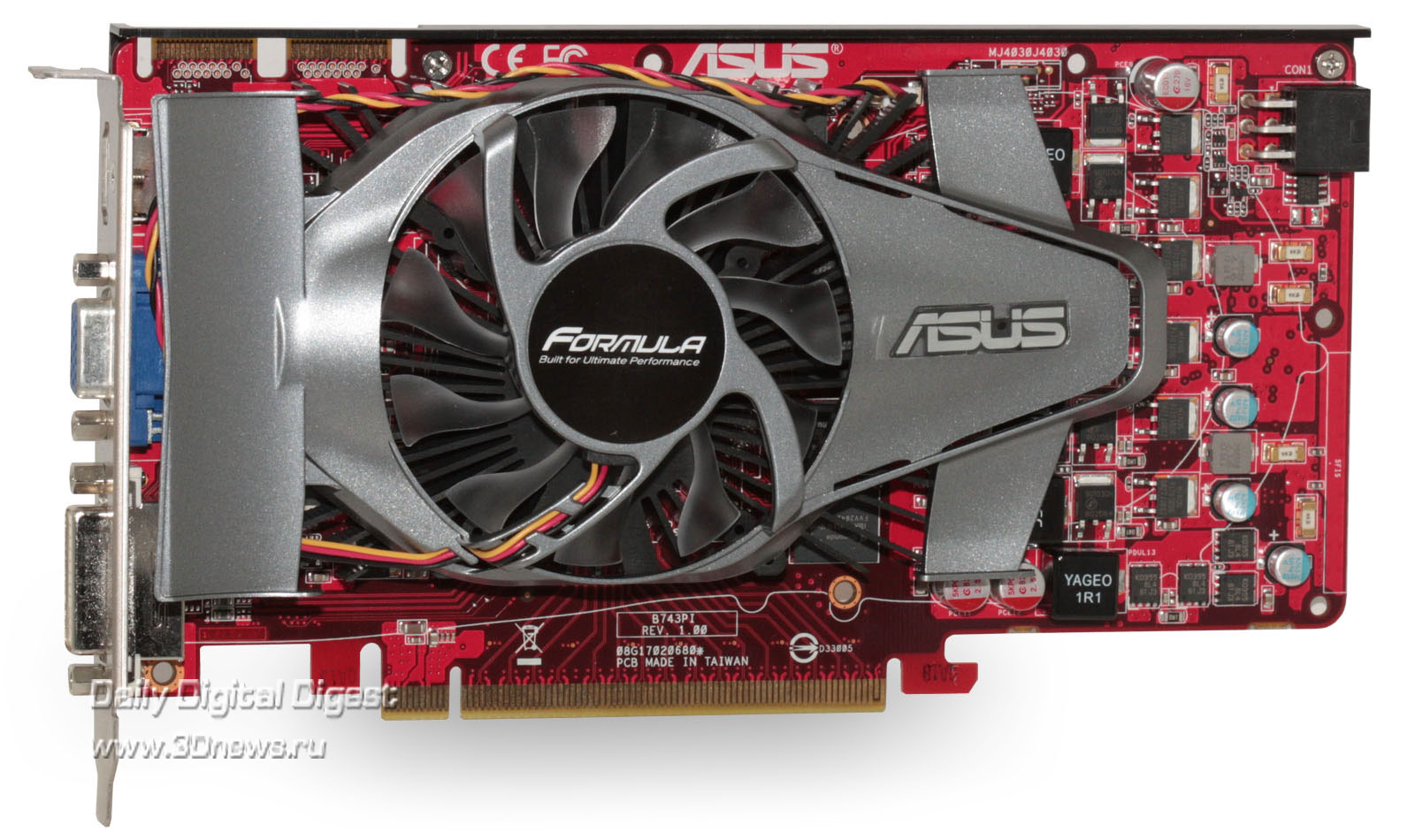

 ASUS EAH4770 Formula фронт

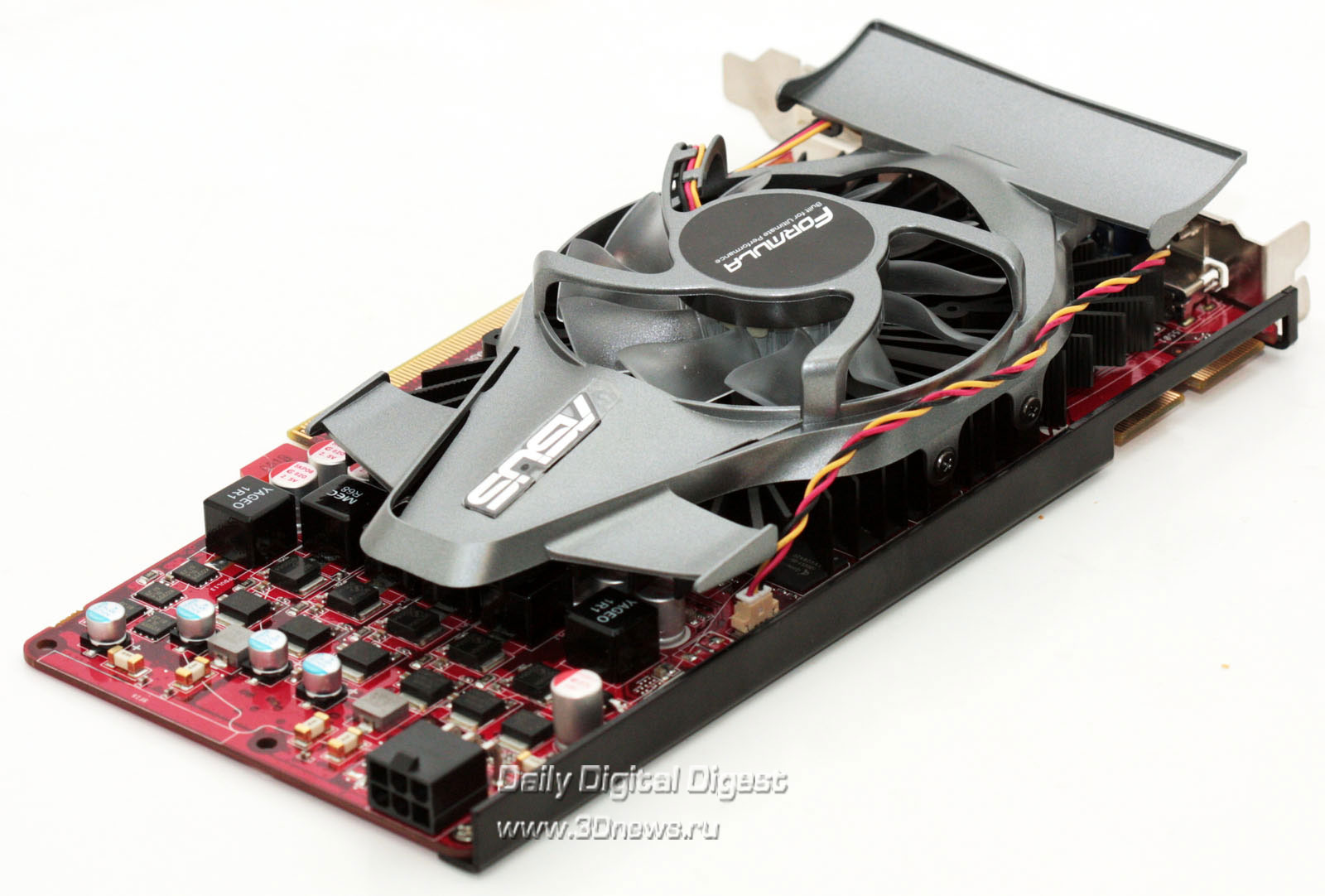

 ASUS EAH4770 Formula вид в перспективе
В первую очередь, видеокарта ASUS EAH 4770 Formula обращает на себя внимание необычным дизайном системы охлаждения. Мы много раз пытались угадать в чертах обычных СО космические корабли или гоночные авто, но здесь угадывать не приходится, кожух системы охлаждения явно напоминает болид "Формулы 1".

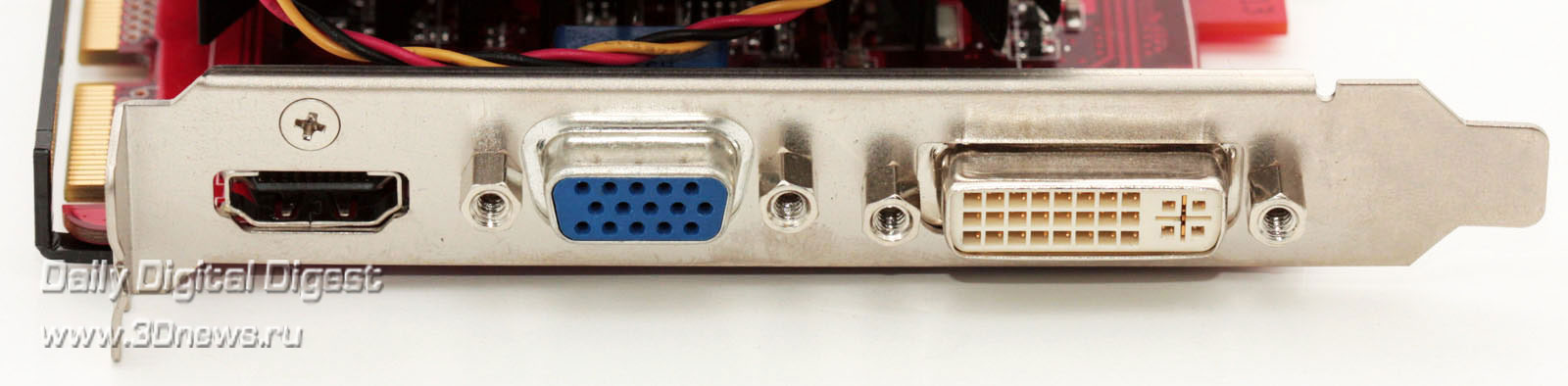

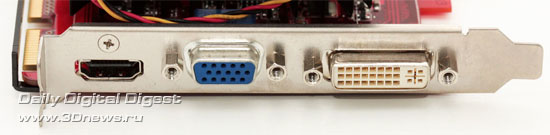

 Панель вывода ASUS EAH4770 Formula
Панель вывода, в отличие от референс-образца AMD Radeon HD 4770, содержит три выхода - DVI, D-Sub и HDMI, благодаря чему потенциальный владелец будет избавлен от ненужной возни с переходниками при подключении разного рода устройств вывода изображений.

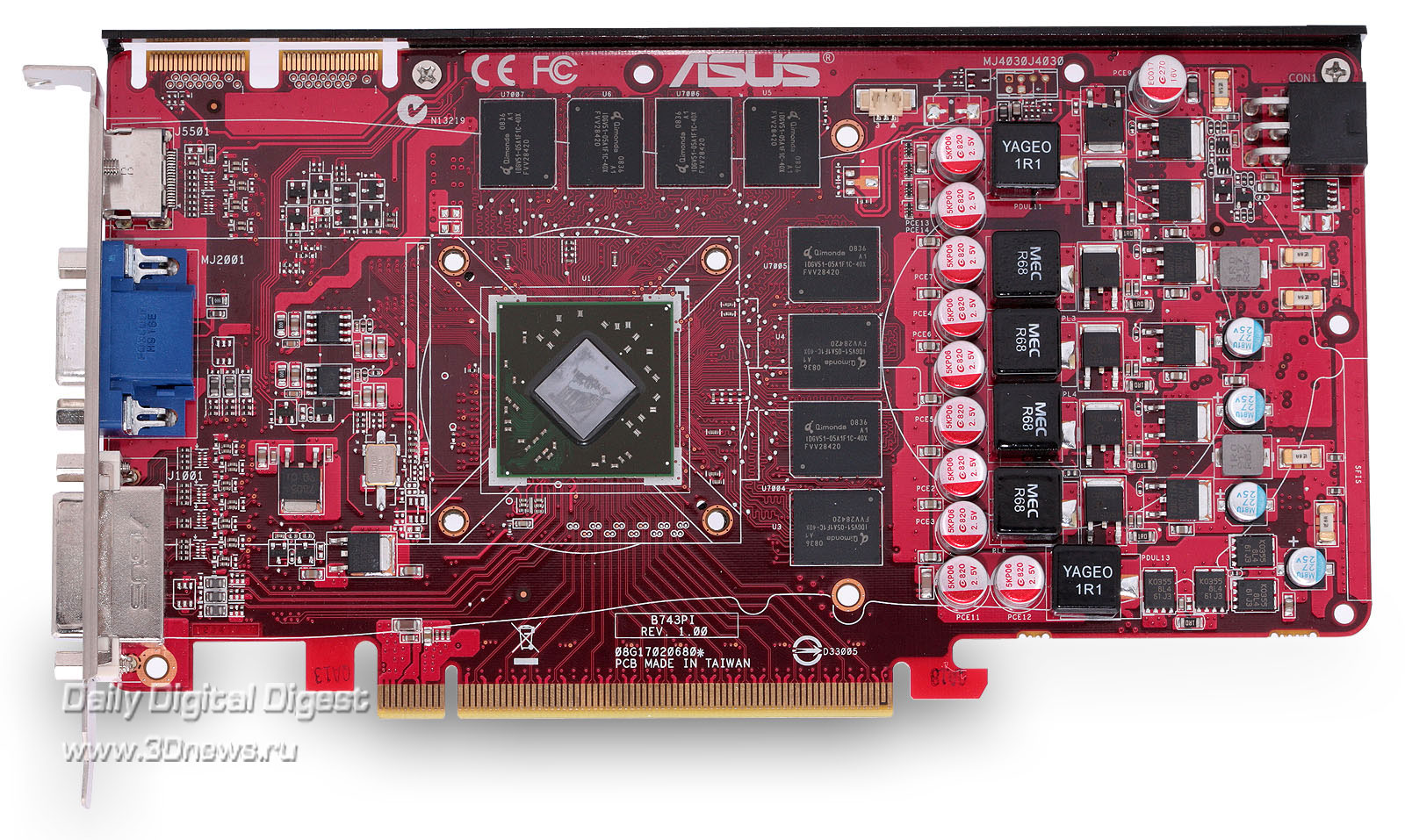

 ASUS EAH4770 Formula без системы охлаждения
ASUS EAH4770 Formula.

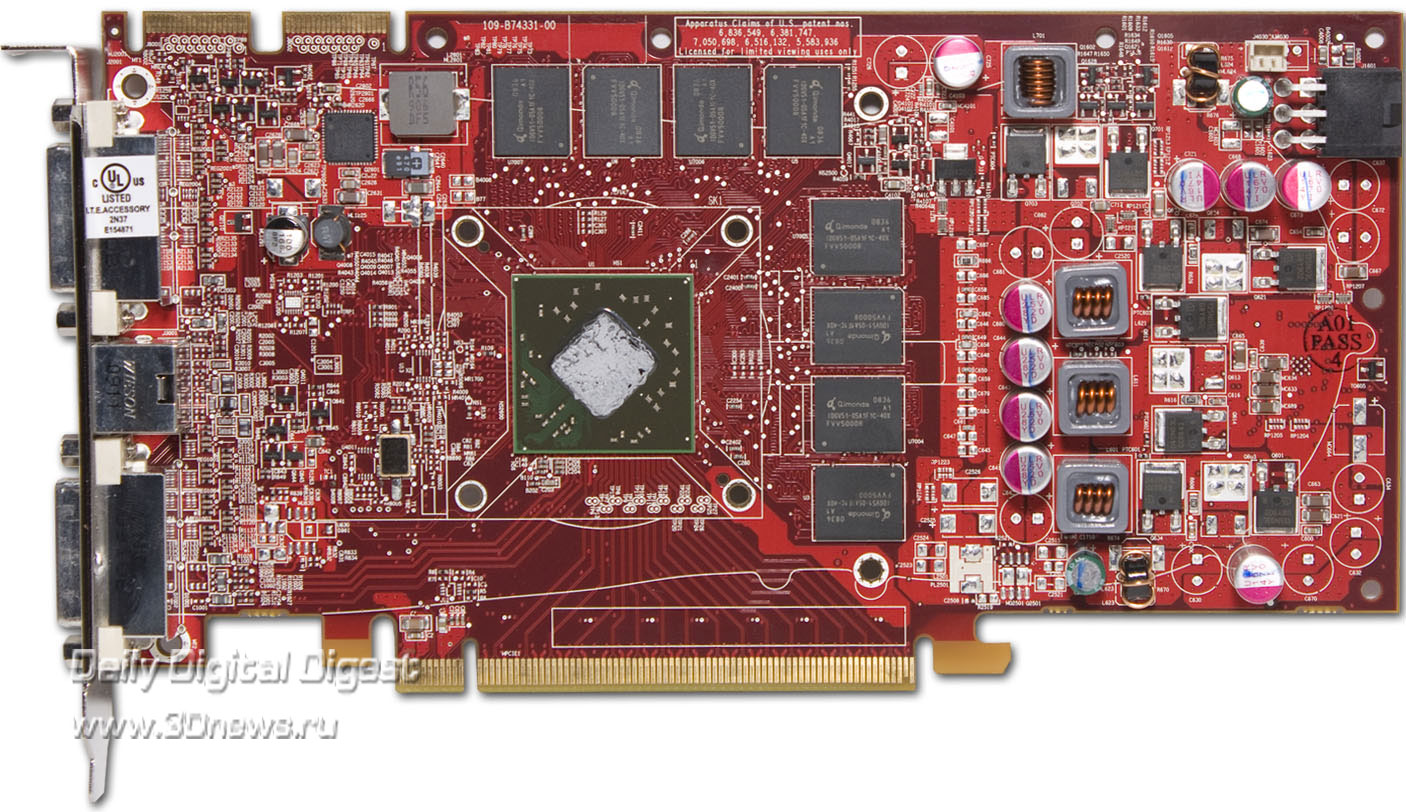

 AMD Radeon HD 4770 без системы охлаждения
AMD Radeon HD4770 Retail Edition.

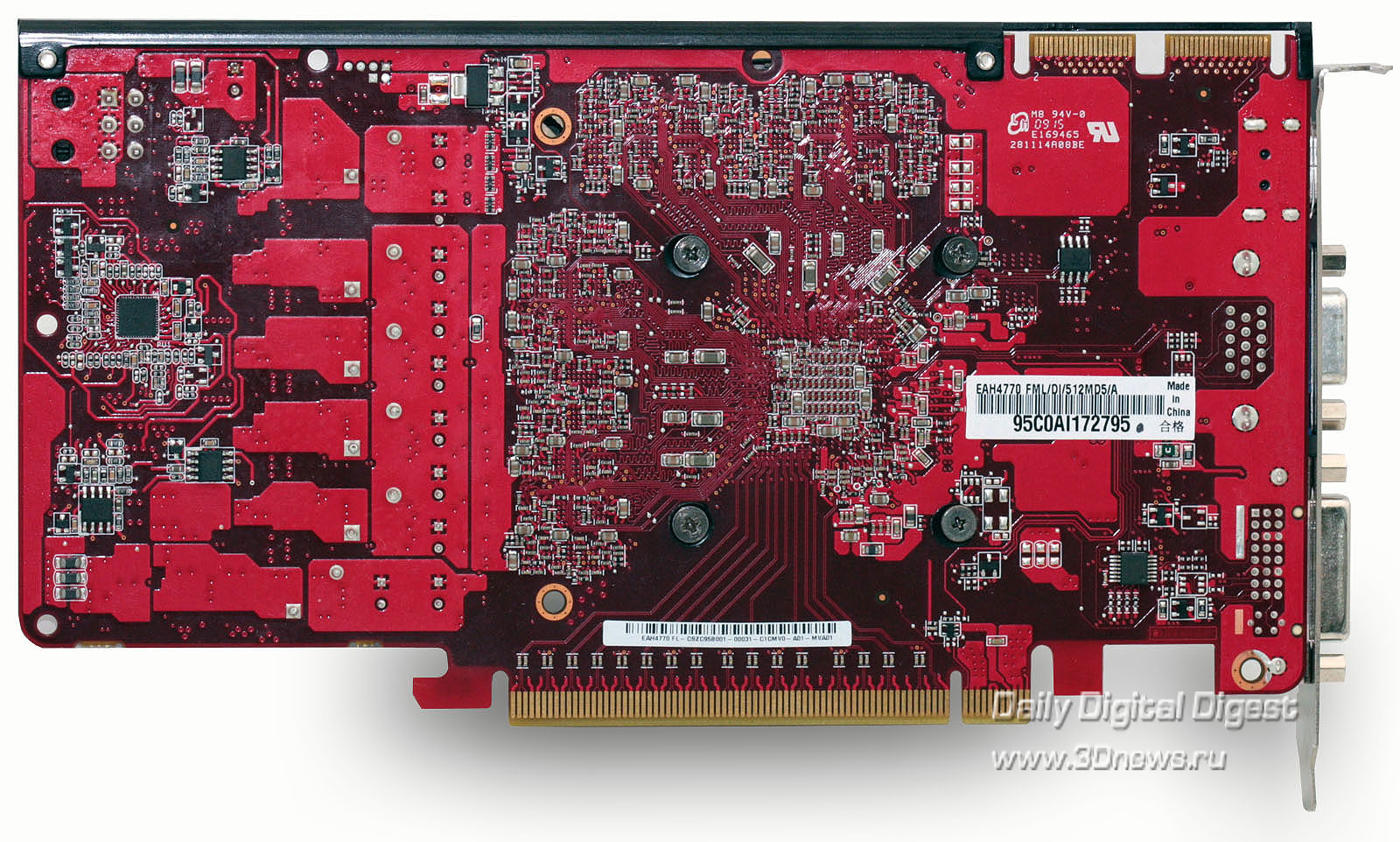

 Обратная сторона ASUS EAH4770 Formula
ASUS EAH4770 Formula.
 Обратная сторона AMD Radeon HD 4770
AMD Radeon HD 4770 Retail Edition.
Инженеры ASUS подвергли существенной модернизации печатную плату Radeon HD 4770. Хочется надеяться, что такие модификации положительно скажутся на разгонном потенциале EAH4770 Formula

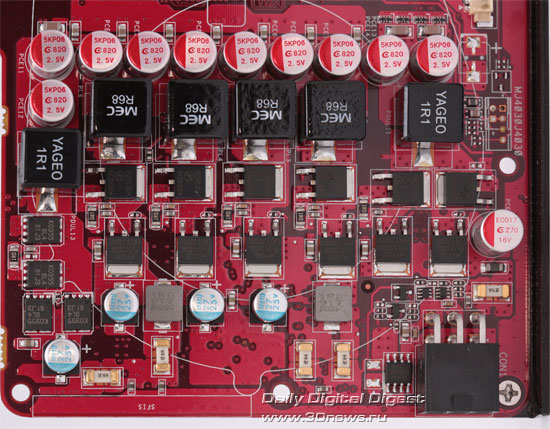

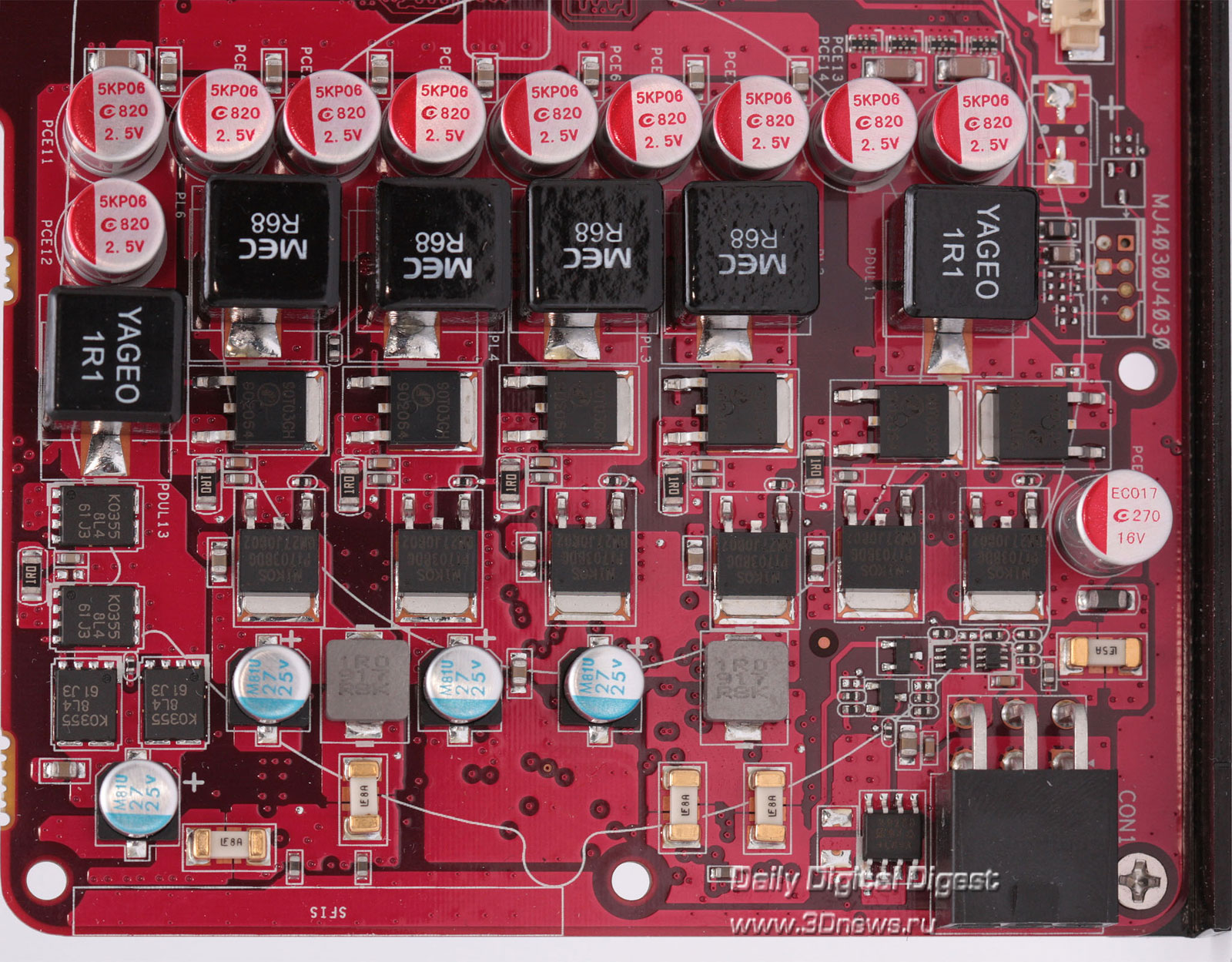

 Подсистема питания ASUS EAH4770 Formula
VRM ASUS EAH4770 Formula.
 Подсистема питания AMD Radeon HD 4770
VRM AMD Radeon HD 4770 Retail Edition.
Серьёзной переработке подверглась и подсистема питания платы. Многие элементы были убраны или заменены, кроме того, инженеры ASUS провели ряд улучшений, которые положительным образом сказываются на стабильности работы видеокарты.

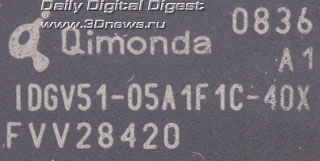

 память ASUS EAH4770 Formula
На видеокарте ASUS EAH4770 Formula установлена память производства компании Qimonda с маркировкой IDGV51-05A1F1C-40X. Номинальная частота такой памяти - 4 ГГц DDR.

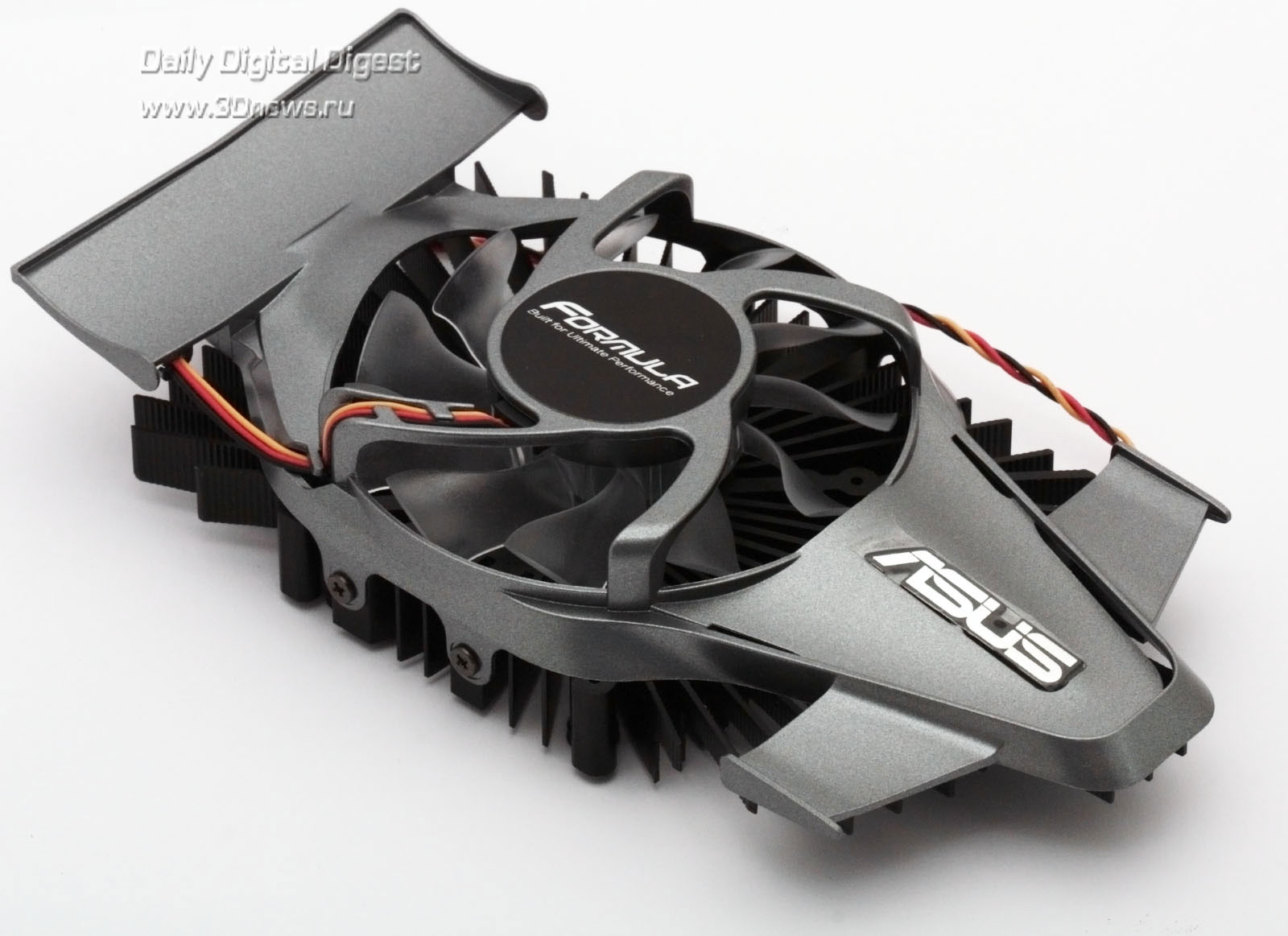

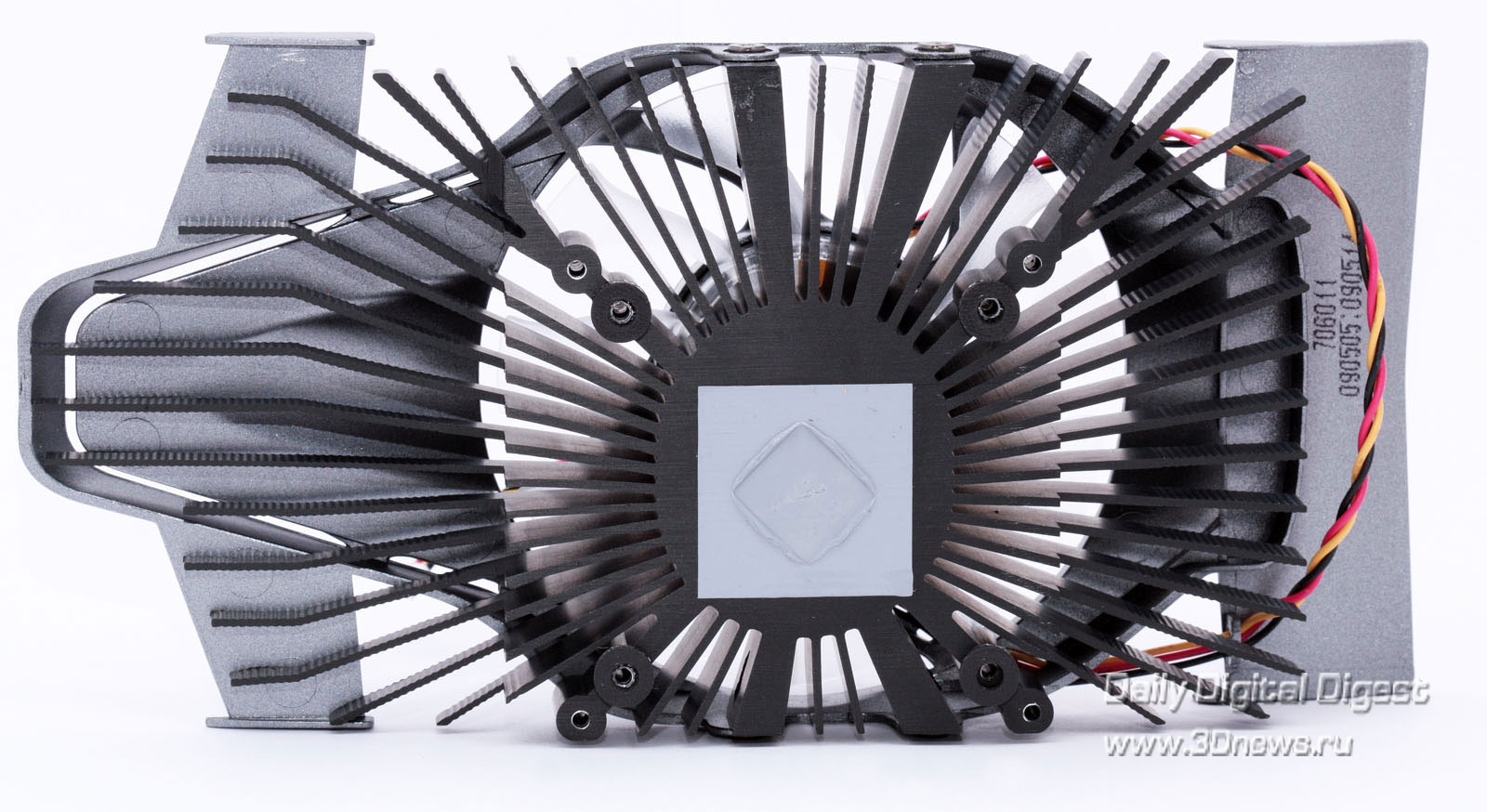

 Кулер ASUS EAH4770 Formula
 Кулер ASUS EAH4770 Formula
Несмотря на наличие одной заглушки на панели вывода, ASUS EAH4770 Formula занимает пространство двух слотов материнской платы. Особое строение пластикового кожуха построено таким образом, что задний "спойлер" направляет поток нагретого воздуха за пределы корпуса. Как вы можете видеть, под пластиковым "чехлом" находится радиатор весьма приличных размеров, сердцевина которого соприкасается с GPU через специальную термопрокладку и передаёт тепло на лепестки радиатора, который продувается вентилятором.

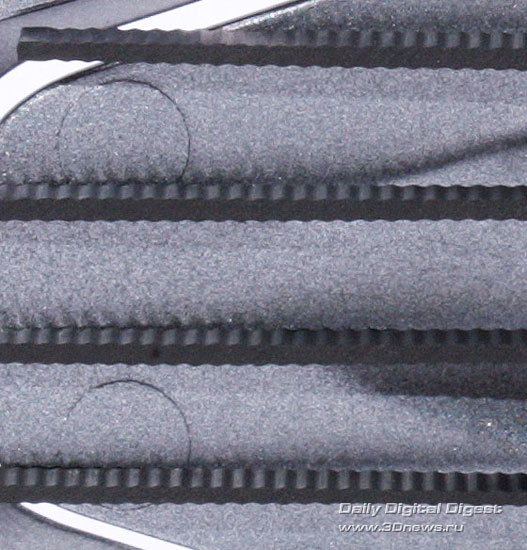

 Рёбра системы охлаждения ASUS EAH4770 Formula
Лепестки радиатора имеют рифлёную поверхность, такая форма благоприятно сказывается на отводе тепла.
 Комплектация ASUS EAH4770 Formula
Видеокарта ASUS EAH4770 Formula попала к нам в OEM-комплектации. Помимо антистатического пакетика, в комплекте находились лишь диски с драйверами и электронной версией инструкции на разных языках, а также маленький буклет, содержащий инструкцию по быстрой установке видеокарты.

Тестирование

Для тестирования видеокарты мы использовали стенд следующей конфигурации:
Центральный процессор Intel Core i7 920 @ 3.8GHz (200x19)
Система охлаждения Cooler Master Hyper 212 Plus
Материнская плата ASUS P6T Deluxe Palm OS Edition
Оперативная память Apacer DDR-3 @ 1600MHz @ 8-8-8-24 @ 1.65V
Блок питания IKONIK Vulcan 1200 Вт
Жесткий диск Samsung SpinPoint 750 Гб
Корпус Открытый стенд
Операционная система Windows Vista Home Basic x64 SP1
Версия драйверов Catalyst 9.8
 Память на тестовом стенде
Список тестовых пакетов и режимы тестирования:
Тестовый пакет
Режим тестирования
3DMark Vantage Perfomance, High, Extreme
CRYSIS версия 1.2.1 DX10 / VeryHigh /1280x1024, 1600x1200, 1920x1200 / noAA, noAF
FarCry 2 Benchmark DX10 / VeryHigh /1280x1024, 1600x1200, 1920x1200 / noAA, noAF
HAWX встроенный Benchmark DX9 / All High /1280x1024, 1600x1200, 1920x1200 / noAA, noAF
Call of Juarez DirectX10 Benchmark DX10 / Max Detail /1280x1024, 1600x1200, 1920x1200 / noAA, noAF
World in Conflict DX10 / все графические опции установлены вручную в режиме максимального качества /1280x1024, 1600x1200, 1920x1200 / noAA, noAF
Unique Tropics DirectX10 Benchmark DX10 / High Detail /1280x1024,1600x1200,1920x1200 / noAA, noAF
В первую очередь проведём тесты на разгон и замеры температуры, попробуем оценить эффективность модификаций, которые проделали инженеры ASUS.

Разгон

Использование утилит AMD OverDrive или ASUS SmartDoctor не позволяет достичь сколько-нибудь стоящих результатов, поскольку верхняя частотная планка, доступная для установки, "упирается" в 830 МГц для графического ядра и 3600 МГц - для графической памяти. В связи с этим, для разгона, как и в одном из предыдущих материалов, мы использовали утилиту TechPoweUp! GPUTool Community Technology Preview 1. В результате наших экспериментов удалось добиться абсолютно стабильный работы видеокарты на частотах 840/4000 МГц. Результат не рекордный, видеокарта ASUS EAH4770 TOP показала лучшие способности к разгону, но, тем не менее, показатель вполне приличный.
На наш взгляд, комментарии излишни. Система охлаждения видеокарты ASUS EAH4770 Formula со своей задачей справилась на отлично! Кроме того, шум, издаваемый системой охлаждения, не выбивается из общего шума системы, что не может не радовать. Теперь посмотрим на результаты, которые ASUS EAH4770 Formula покажет в тестовых пакетах и игровых приложениях. Поскольку тестирование видеокарт Radeon HD 4770 на нашем сайте проводится уже не в первый раз, в этом обзоре мы ограничимся демонстрацией результатов лишь в тяжелом режиме с включенным полноэкранным сглаживанием и анизотропной фильтрацией.
ASUS EAH4770 Formula, в целом, показывает производительность, равную Radeon HD 4850, где-то опережая, где-то незначительно отставая. После разгона ASUS EAH4770 Formula обгоняет AMD Radeon HD 4850 во всех режимах.
Результаты Unigine Tropics демонстрируют небольшое преимущество AMD Radeon HD 4850 над неразогнанной ASUS EAH4770 Formula, однако с ростом разрешения перевес сокращается и разница становится абсолютно несущественной. После разгона болид производства ASUS вырывается в лидеры.
Как всегда, движок Crysis крайне требователен к ресурсам видеокарты. Наши бойцы показывают довольно слабые результаты, что, впрочем, неудивительно, учитывая тяжесть графических режимов. Даже несмотря на разгон видеокарты ASUS EAH4770 Formula, AMD Radeon HD 4850 сохраняет лидерство. Правда, лидерство это весьма условно, поскольку разница с ближайшим конкурентом составляет всего 1-2 fps, при минимальной частоте смены кадров в 5-10 fps.
В самом низком разрешении ASUS EAH4770 Formula показывает результат, равный результату AMD Radeon HD 4850, с ростом разрешения HD 4850 вырывается немного вперед. Разгон видеокарты ASUS EAH4770 Formula позволяет ей занять первое место.
В FarCry 2 между ASUS EAH4770 Formula и AMD Radeon HD 4850, в целом, сохраняется примерный паритет во всех разрешениях. Однако справедливости ради отметим, что небольшой перевес находится на стороне Radeon HD 4850. Разгон позволяет ASUS EAH4770 Formula оторваться от AMD Radeon HD 4850.
В разрешении 1280x1024 AMD Radeon HD 4850 обходит даже разогнанную видеокарту ASUS EAH4770 Formula, однако с ростом разрешения пальма первенства переходит к видеокарте ASUS.
Ну что же, здесь ситуация предельно ясна. Первое место - за разогнанной платой ASUS EAH4770 Formula, далее идет AMD Radeon HD 4850 и замыкает тройку неразогнанная видеокарта EAH4770 Formula.

Выводы

На наш взгляд, ASUS EAH4770 Formula является добротно выполненным и доведенным до ума продуктом с хорошей функциональностью, качественным охлаждением и приличным потенциалом разгона. Кроме того, стоит отметить, что оригинальный вид системы охлаждения и ее высокая эффективность разительно отличает ASUS EAH4770 Formula от других решений на основе чипа RV740.
