Немного теории

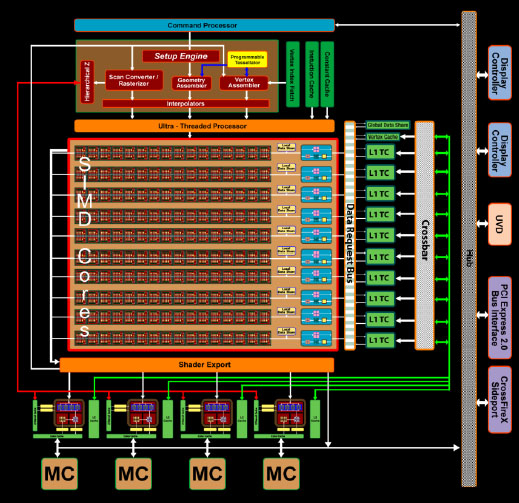

Чтобы понять, чем новый графический чип RV770 качественно отличается от представителей двух предыдущих поколений, достаточно взглянуть на его схематическое представление.
Если сравнить новую схему с той, что была применена в чипе R600/RV670, то отличия очевидны. Текстурные блоки в новом чипе привязаны к потоковым процессорам, компания AMD серьёзно переработала схему работы встроенной в GPU кэш-памяти L1 и L2, были улучшены блоки ROP и увеличено количество потоковых процессоров до 800 штук.

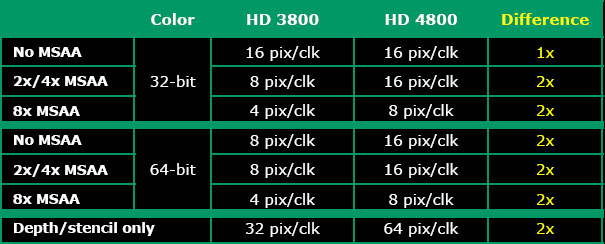

Система сглаживания претерпела серьёзные изменения, в результате которых значительно повысилась его скорость, а сглаживание 2x/4x MSAA теперь и вовсе стало практически бесплатным! В следующих статьях мы планируем остановиться на этом моменте более подробно, а также сравнить качество сглаживания у видеокарт AMD и NVIDIA. Для справки, приведём таблицу с техническими характеристиками новых видеокарт и сравним их с предыдущим поколением:
| ATI Radeon™ HD4870 | ATI Radeon™ HD4850 | ATI Radeon™ HD3870 | |
| Количество транзисторов, млн | 965 | 965 | 666 |
| Тех. процесс, нм | 55 | 55 | 55 |
| Количество потоковых процессоров | 800 | 800 | 320 |
| Количество текстурных модулей | 40 | 40 | 16 |
| Количество блоков растеризации | 16 | 16 | 16 |
| Тактовая частота GPU, МГц | 750 | 625 | 775 |
| Тип и эффективная частота видеопамяти | GDDR5, 3600 МГц | GDDR3, 2000 МГц | GDDR4, 2250 МГц |
| Вычислительная мощность GPU, ТФлопс | 1,2 | 1,0 | 0,497 |
| Тип шины | PCI Express 2.0, x16 | PCI Express 2.0, x16 | PCI Express 2.0, x16 |
| Поддержка DirectX | 10.1 | 10.1 | 10.1 |
| Блок тесселяции | да | да | да |
| Встроенный видеодекодер | ver. 2.0 | ver. 2.0 | ver. 1.0 |
| Поддержка ATI PowerPlayTM | да | да | да |
Изучать Radeon HD4870 мы будем на примере видеокарты, предоставленной нам на тесты компанией HIS.
HIS Radeon HD4870
Упаковка от видеокарты HIS Radeon HD4870 небольшого размера, выполнена в синих тонах. На обеих сторонах коробки размещена ключевая информация о видеокарте.

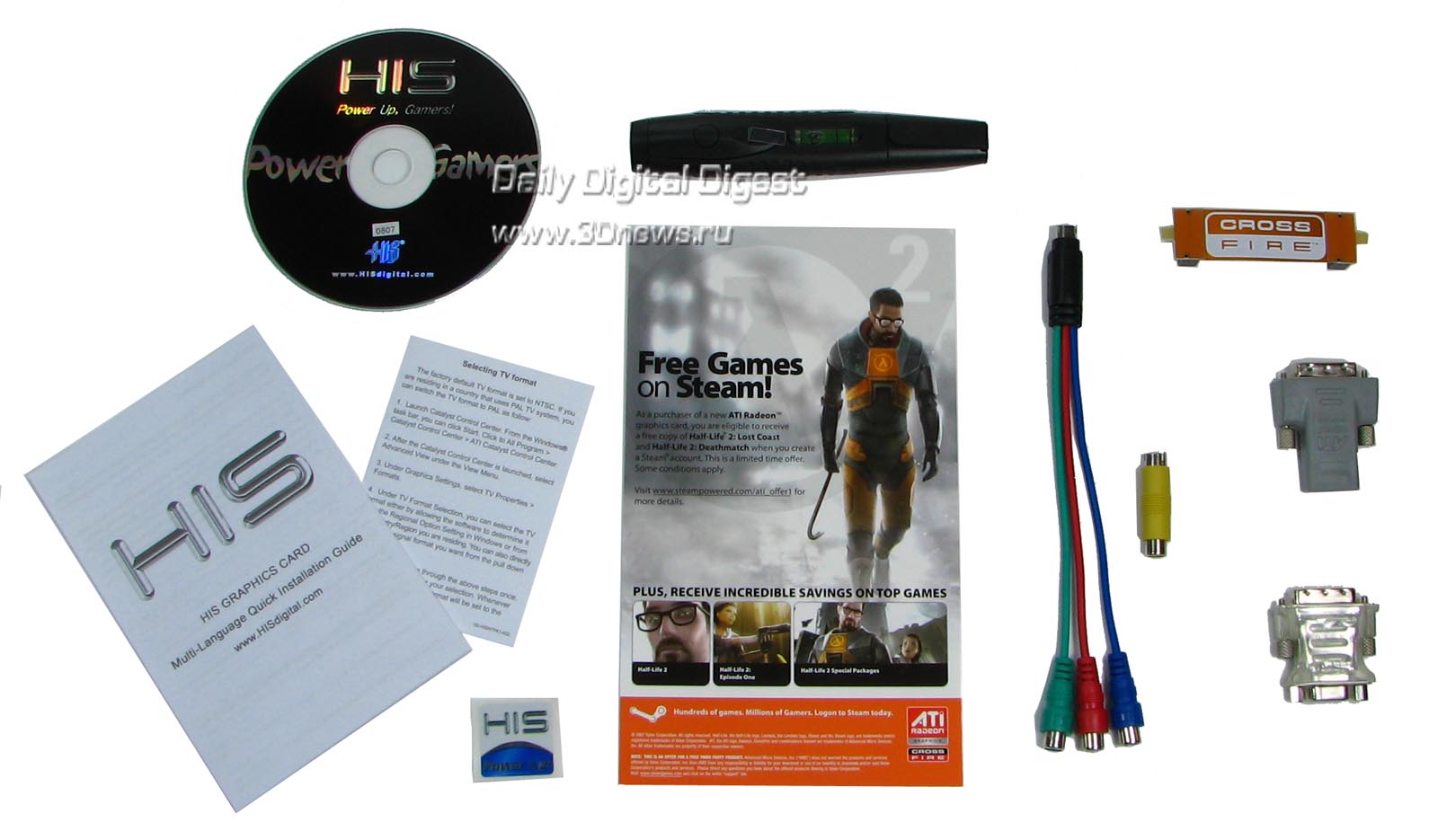

Комплектация видеокарты содержит:
- переходник DVI > D-sub;
- переходник DVI > HDMI;
- переходник S-video > тюльпан;
- переходник S-video > component out;
- мостик CrossFire;
- CD с драйверами;
- инструкция пользователя, памятка о доступных играх Steam;
- наклейка на корпус;
- фирменная отвёртка-фонарик-уровень;
В комплекте с видеокартой отсутствуют переходники для питания видеокарты, зато есть фирменная отвёртка с фонариком и уровнемером. Давайте посмотрим:

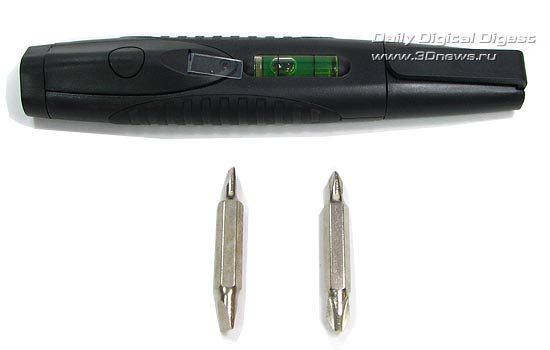

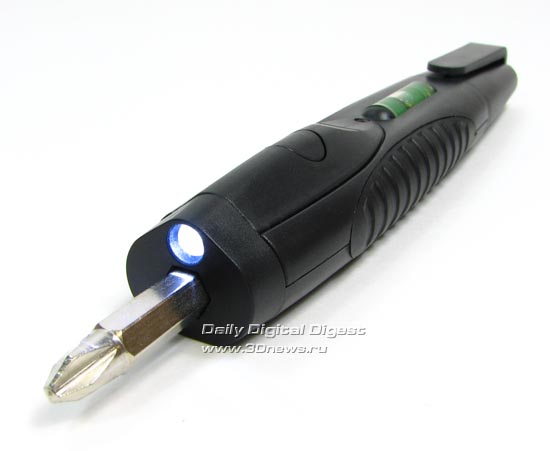

В комплект с отвёрткой входит две насадки, каждая из которых оснащена двумя головками. Первая насадка служит для работы с плоскими шляпками, вторая - с крестообразными. В корпус отвёртки также вмонтирован уровень.
Возле гнезда для установки насадок вмонтирован фонарик, основанный на сверх-ярком светодиоде. Выключатель расположен рядом с уровнемером, причем нет необходимости его удерживать, так как это именно выключатель, а не кнопка.

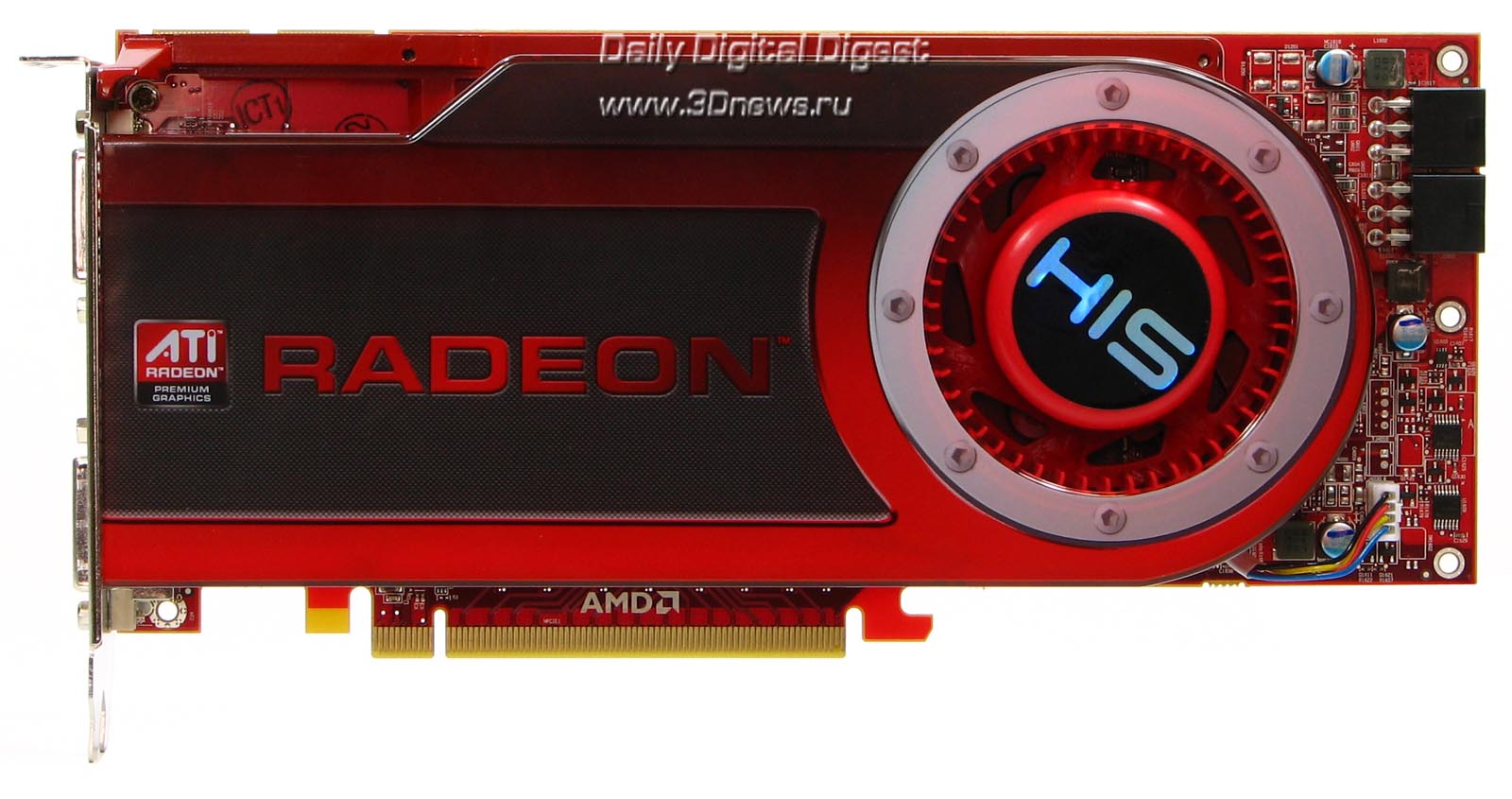

Сама главная обитательница коробки практически не отличается от той, что показала всему миру компания AMD, разве что наклейка на вентиляторе всё же фирменная, HIS. Для подключения питания видеокарты Radeon HD4870 служат два 6-контактных разъёма в хвосте видеокарты, в отличие от младшей Radeon HD4850, у которой всего один разъём. Усиленная система питания потребовалась для стабильной работы видеокарты на повышенных частотах. Так, по сравнению с видеокартой Radeon HD4850, у Radeon HD4870 частота графического процессора выше на 125 МГц и равна 750 МГц, а эффективная частота видеопамяти GDDR5 равна 3600 МГц, что значительно выше 1986 МГц, на которых работает видеопамять у видеокарты Radeon HD4850. Правда, тут стоит оговориться, реальная частота новой памяти GDDR5 равна 900 МГц, просто за один такт у неё передаётся не вдвое, а вчетверо больше информации по сравнению с «обычной» не-DDR памятью.

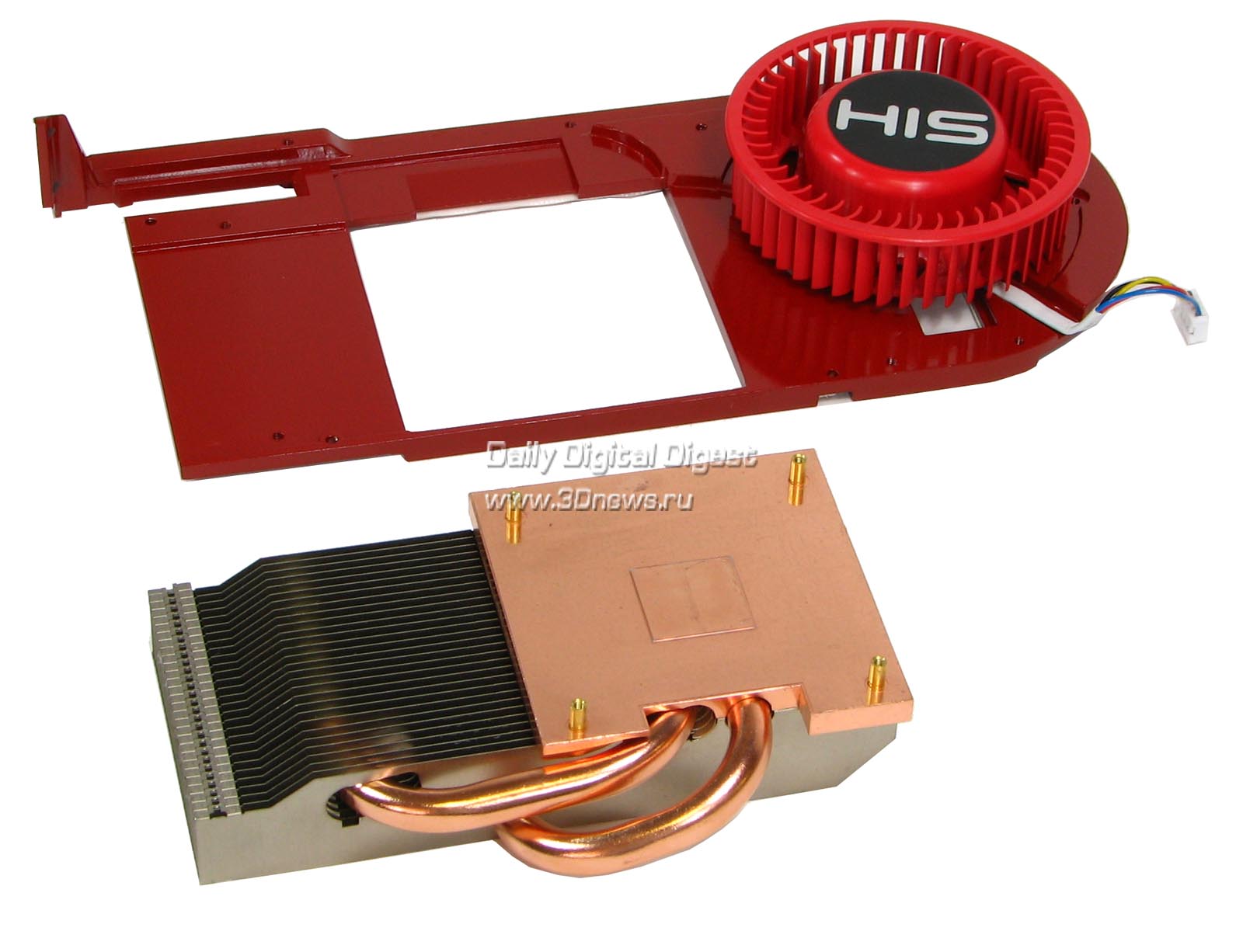

Система охлаждения у видеокарты очень сильно напоминает ту, что применялась в видеокартах Radeon HD2900XT. Медная вставка с двумя тепловыми трубками и алюминиевыми листами служит для охлаждения графического процессора, каркас из крашенного алюминиевого сплава охлаждает чипы памяти и чипы подсистемы питания, а также придаёт жесткость всей конструкции. Для предотвращения перекоса медной вставки и, как следствие этого, повреждения графического чипа, она сделана независимой от металлического каркаса.

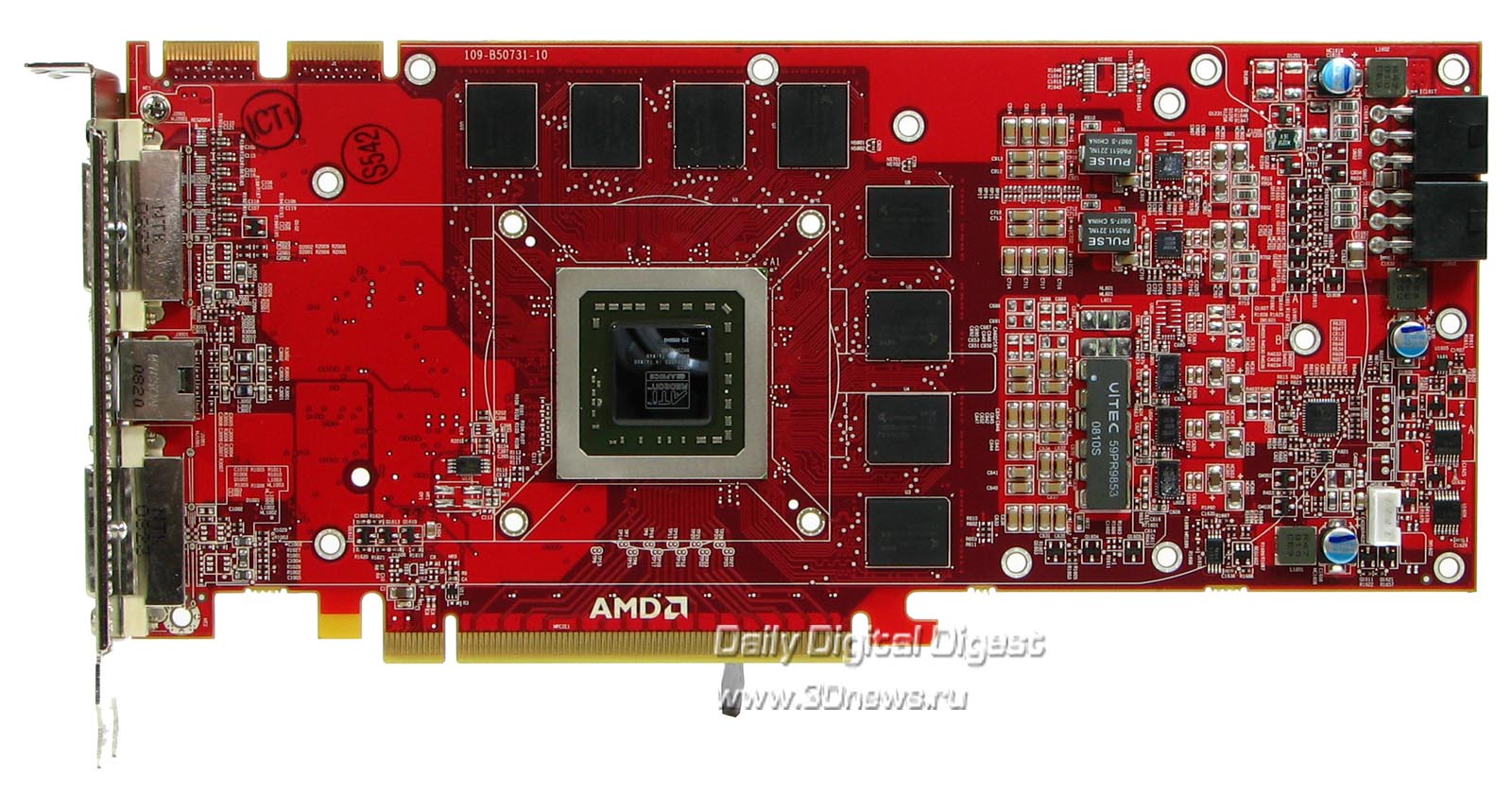

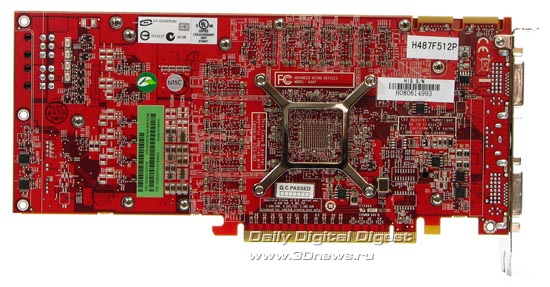

Из внешних отличий, по сравнению с видеокартой Radeon HD4850, в Radeon HD4870 изменилась подсистема питания, и появился логотип AMD над слотом PCI-express x16. Хотя новинка и оборудована новейшей видеопамятью GDDR5, её расположение на печатной плате ничем не отличается от расположения видеопамяти GDDR3 на видеокарте Radeon HD4850.
На видеокарте Radeon HD4870 установлен тот же графический чип RV770, что и в Radeon HD4850.

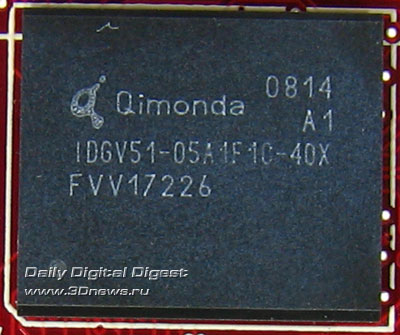

Чипы видеопамяти GDDR5 произведены компанией Qimonda. Номинальная эффективная тактовая частота по паспорту для данной памяти равна 4,0 ГГц, штатная же, на которой данная память функционирует на видеокарте Radeon HD4870, как мы уже говорили, равна 3,6 ГГц.
Под нагрузкой в 3D-режиме графический чип видеокарты Radeon HD4870 работает на частоте 750 МГц, а во время простоя его частота снижается до 500 МГц.
Эффективность системы охлаждения и разгон
Поскольку ни Riva Tuner, ни какая-либо другая программа, осуществляющая разгон видеокарт ATI/AMD, до сих пор не поддерживают новое семейство Radeon HD4000, об измерении температурных и прочих показателей мы расскажем на словах. Во время простоя температура графического процессора колеблется в районе 78 градусов, при этом вентилятор вращается со скоростью 1075 оборотов в минуту, что составляет 22% от его максимально возможной скорости. Под нагрузкой, то есть во время прогона 9-ти тестов Firefly Forest из тестового пакета 3DMark’06 в разрешении 1600х1200 с 4-кратным сглаживанием и 16-кратной анизотропной фильтрацией, графический чип нагрелся до 84 градусов. Скорость вентилятора при этом возросла до 1886 оборотов в минуту, что составляет 30% от максимально возможной скорости. Заметим, что на такой скорости шум от системы охлаждения становился заметен.
Что касается разгона, то единственно доступным средством для его осуществления на данный момент является встроенная в панель управления видеокарты утилита ATI Overdrive. Увы, но эта утилита не предоставляет практически никакой свободы действий, позволяя увеличить частоту графического чипа всего на 40 МГц, а памяти на 200 «реальных» МГц. В результате видеокарту Radeon HD4870 удалось разогнать до 790/4400 МГц, что несерьёзно. Однако мы всё же протестировали разогнанную Radeon HD4870 в игре Crysis, и с результатами этого небольшого эксперимента вы сможете ознакомиться в конце данной статьи.
Тестирование
Тестирование мы будем проводить на тестовом стенде следующей конфигурации:
| Тестовый стенд | |
| Процессор | Intel Core 2 Quad X6850 3,0 ГГц |
| Материнская плата | ASUS P5E3 на базе чипсета Intel X38 |
| Оперативная память | Corsair Dominator DDR3 2 x 1 Гб 1333 МГц 6-6-6-18 1T |
| Операционная система | Windows XP+SP2+DirectX 9.0c / Windows Vista для DX10 тестов |
| Блок питания | Thermaltake Toughpower 750 Вт |
Конкуренты новой видеокарте Radeon HD4870 от компании HIS и драйверы для них будут следующие:
- GeForce GTX280, драйверы ForceWare 177.34;
- GeForce GTX260, драйверы ForceWare 177.39;
- Radeon HD4850, драйверы Catalyst 8.6;
Для нашей новинки, как и для Radeon HD4850, мы использовали драйверы Catalyst 8.6. Наше тестирование мы будем проводить как в «обычных» разрешениях, так и в повышенных. Начнём с тестов 3DMark и «стандартных» разрешений экрана.
