Low-End представители NVIDIA GeForce FX линейки видеокарт MSI

MSI FX5200 VTD128 (NVIDIA GeForce FX 5200 128 bit)

Комплект поставки:

Плата поставляется не в "N-Box" варианте retail-поставки (про данный вариант поставки мы подробно расскажем в следующем нашем материале, посвящённом рассмотрению Middle-End линейки продуктов MSI на FX чипах компании NVIDIA), а значит, про оптическую мышку в качестве бонуса можем смело забывать.

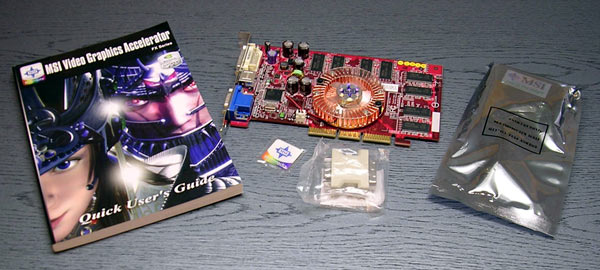

Зато и без неё комплект поставки более чем приличный:

• Переходник-разветвлитель для VIVO;
• Подробнейшее руководство пользователя на английском языке;
• Переходник DVI-to-D-SUB;
• 5 игровых CD в оригинальной упаковке (The Elder Scrolls: Morrowind, Ghost Recon, Duke Nuken: Manhattan Project, Games Collection CD: The Sum of All Fears, IL-2 Sturmovik, Serious Sam: The Second Encounter, Rally Trophy, Beam Breakers, Zax: The Alien Hunter, Oni);
• 6 CD с драйверами и софтом, включая собственные оригинальные разработки MSI;
• Рельефная наклеечка "MSI".

Очень богатый комплект поставки. Чего только стоят 11 (!) CD с играми и софтом. По сути, комплект поставки платы MSI FX5200 VTD128 ничем не отличается от оного у плат MSI на чипе NVIDIA GeForce FX 5600, что не может не радовать покупателей более медленных решений на базе NVIDIA GeForce FX 5600.

Дизайн и компоновка платы

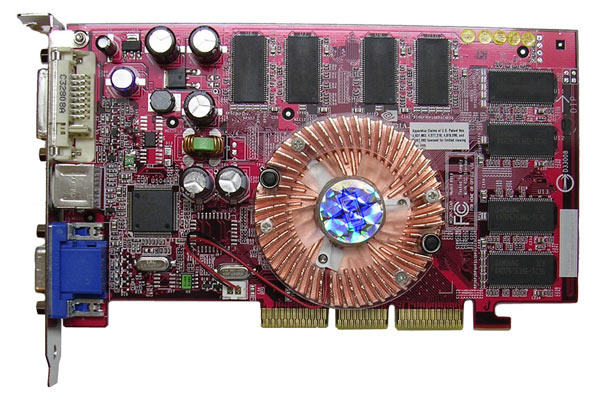

Плата MSI FX5200 VTD128 выполнена на изменённом дизайне PCB. Речь идёт о немного ином размещении схем питания из-за установленного на плату VIVO-чипа. Это внесло свои коррективы в компоновку платы. PCB на базе NVIDIA GeForce FX 5200 не отличаются сложностью, а поэтому вопросов с адоптацией данной платы больших проблем не возникло.

Карта, выполненная на текстолите красного цвета, имеет на борту 128 DDR памяти с шиной передачи данных в 128 бит, интерфейс AGP 2x/4x/8x и следующий набор выходов: 1 аналоговый, 1 цифровой и 1 VIVO порт.

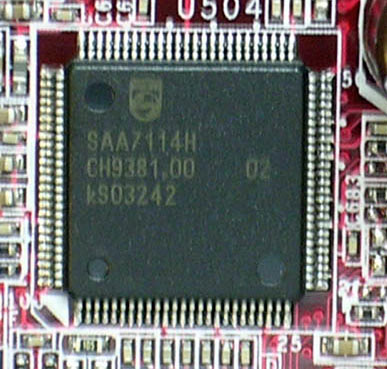

За возможности VIVO отвечает чип Philips SAA7114H.

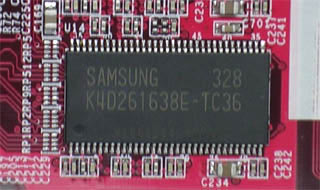

Чипы памяти производства Samsung (K4D261638E-TC3.6) размещены в 8 микросхемах на лицевой стороне печатной платы в обычной (TSOP) упаковке и имеют время выборки (!) 3.6 нс, что соответствует примерной частоте работы 275 MHz (550 MHz), но память функционирует на частоте 200 MHz (400 MHz). Графический чип работает на положенной по спецификациям частоте 250 MHz.

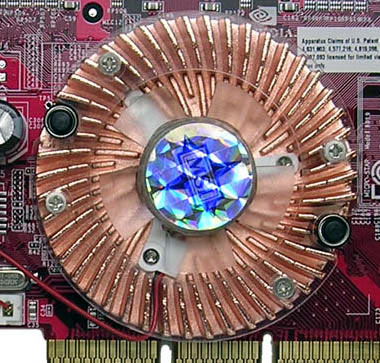

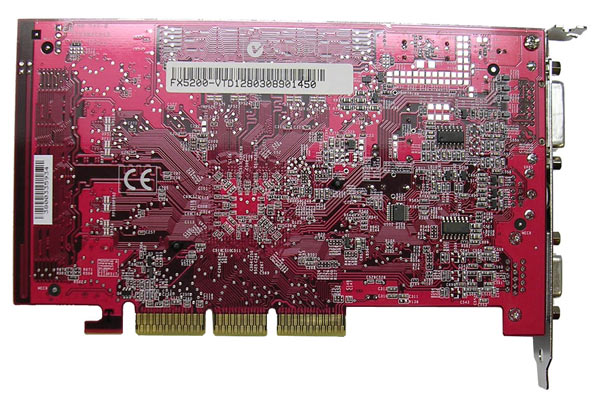

Охлаждение для чипов памяти на MSI FX5200 VTD128 не предусмотрено. Хотя для такой быстрой памяти производства Samsung с временем доступа 3.6 нс было бы совсем не лишним установить радиаторы. Тем более, что дизайн PCB не предусматривает размещения чипов памяти с оборотной стороны печатной платы, что упростило бы установку охлаждения на MSI FX5200 VTD128. Для графического чипа применено активное охлаждение в виде фирменного кулера MSI средних размеров, который обдувает симпатичный радиатор.
