Видеокарты

Radeon HD 5770 CrossFireX - на что способны близнецы

Технологии, позволяющие объединить в тандем несколько видеокарт, существуют довольно давно. Уже не первый год признанные лидеры графического рынка AMD и NVIDIA активно продвигают и совершенствуют CrossFireX- и SLI-конфигурации, пользующиеся спросом среди энтузиастов. У большинства обычных пользователей комбинация из нескольких видеокарт сразу же ассоциируется не только с хорошей производительностью, но и довольно высокой стоимостью системы. Производительность при использовании SLI и CrossFireX, безусловно, высока, однако, всегда ли так велика цена? Неужели конфигурации с несколькими видеокартами является уделом лишь топовых систем? Не только. Дело в том, что поддержка SLI/CrossFireX есть не только у самых дорогих и мощных видеокарт, но и у средних и даже самые недорогих решений. Сделано это для того, чтобы позволить покупателю наращивать производительность своего ПК постепенно, не нанося ощутимый удар по кошельку. Сегодня в наших руках пара новейших видеокарт AMD Radeon HD 5770 из так называемого middle-end сегмента. Их работу в CrossFireX-тандеме мы сегодня и оценим. Для наглядной демонстрации технических характеристик современных ускорителей производства AMD, обратимся к таблице:
  HD 4890 HD 5750 HD 5770 HD 5850 HD 5870
Количество потоковых процессоров 800 720 800 1440 1600
Количество текстурных блоков 40 36 40 72 80
Количество ROP-блоков 16 16 16 32 32
Частота ядра GPU, МГц 850 700 850 725 850
Эффективная частота и тип видеопамяти, ГГц 3,9 GDDR5 4,6 GDDR5 4,8 GDDR5 4,0 GDDR5 4,8 GDDR5
Разрядность шины видеопамяти, бит 256 128 128 256 256
Пропускная способность видеопамяти, Гбайт/с 115,2 73,6 76,8 128 153.6
Объем памяти, Мб 1024 1024/512 1024 1024 1024
Версия DirectX 10.1 11 11 11 11
Число транзисторов, млн 959 1040 1040 2150 2150
TDP, Вт 150 86 108 151 188
Цена по данным Маркет.3DNews Нет данных Нет данных Нет данных Нет данных Нет данных
Итак, поскольку главными героями нашего обзора являются два ускорителя AMD Radeon HD 5770, обратим на их характеристики самое пристальное внимание. Нетрудно заметить, что количество потоковых процессоров, текстурных блоков и блоков ROP у Radeon HD 5770 ровно в два раза меньше, чем у топового ускорителя Radeon HD 5870, кроме того, шина памяти HD 5770 ровно в два раза уже, чем у HD 5870. При этом, тактовые частоты ядра и памяти и у Radeon HD 5770, и у Radeon HD 5870 равны. С технологической точки зрения между Radeon HD 5770 и Radeon HD 5870 также отличий не наблюдается, поддержка DirectX 11, Eyefinity есть у обоих представителей семейства HD 5xxx. Выходит, что Radeon HD 5770 является “половинкой” Radeon HD 5870. Будет интересно оценить разницу в производительности меду парой Radeon HD 5770 и одним из самых мощных на сегодняшний день ускорителей – Radeon HD 5870, а также оценить, насколько эта разница оправдана ценой. Кроме всего прочего, мы проверили в бою необычную связку из Radeon HD 5770 и Radeon HD 5750. Для работы CrossFireX-конфигурации не требуется ничего сверхъестественного. Всё, что понадобится пользователю - это две, три или четыре видеокарты одного семейства, материнская плата с поддержкой технологии CrossFireX, обладающая достаточным количеством разъёмов PCI-Express для обеспечения работоспособности выбранного количества видеокарт и, конечно, установка драйверов от производителя. Соединяются видеокарты посредством специальных мостиков, которые поставляются в комплекте с ускорителями. Приступим к сборке CrossFireX-тандема. Для наших тестов мы использовали пару эталонных ускорителей AMD Radeon HD 5770:

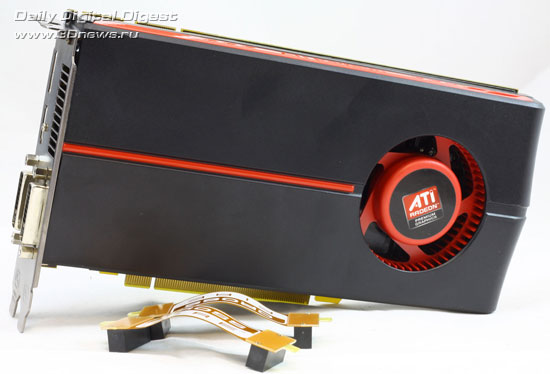

 Radeon HD 5770 в перспективе

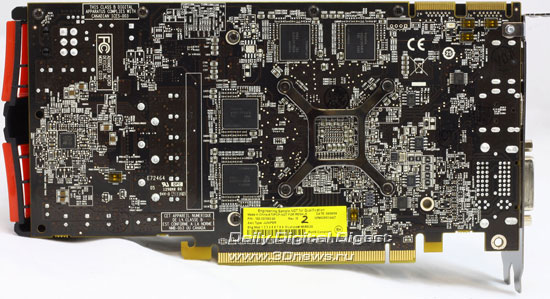

Radeon HD 5770 с обратной стороны
Более подробно о возможностях AMD Radeon HD 5770 рассказано в нашем предыдущем обзоре.

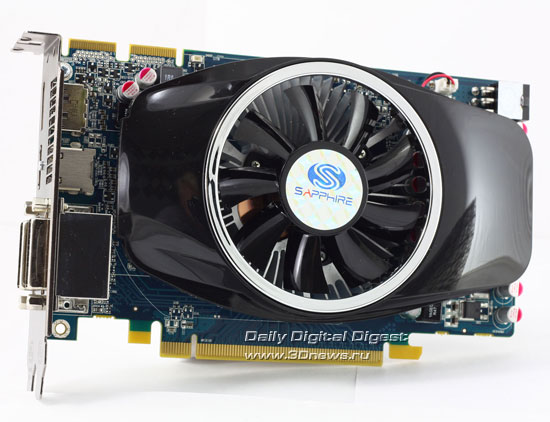

 Radeon HD 5750 в перспективе

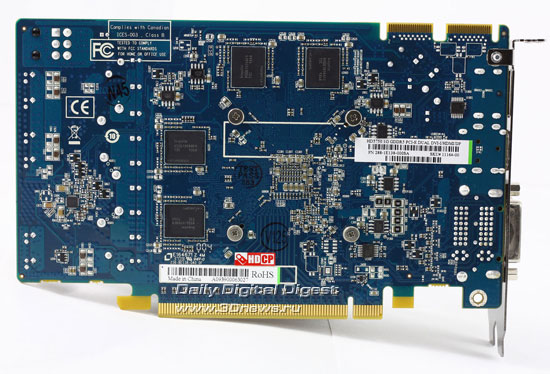

 Radeon HD 5750 с обратной стороны
Ускоритель Radeon HD 5750 был представлен видеокартой производства Sapphire. Ознакомившись с внешним видом наших героев, переходим к практическим испытаниям. Перед тем, как браться за разгон и тесты производительности, давайте ознакомимся с конфигурацией тестового стенда.
Центральный процессор Intel Core i7 920 D0 @ 4.0 GHz (200x20)
Система охлаждения TITAN FENRIR
Материнская плата ASUS P6T Deluxe Palm OS Edition
Видеокарты AMD Radeon HD 5870
AMD Radeon HD 5770
AMD Radeon HD 5750 и их CrossFireX конфигурации
AMD Radeon HD 4890
NVIDIA GeForce GTX 285
NVIDIA GeForce GTX 295
Оперативная память DDR3 Apacer 3x1 GB @ 1600MHz @ 8-8-8-24
Блок питания IKONIK Vulcan 1200 Вт
Жёсткий диск Samsung 750 GB
Корпус Открытый стенд
Операционная система Windows Vista Home Basic x64 SP1
Версия драйверов для карт AMD/NVIDIA Catalyst 9.10 / ForceWare 192.62

Разгон

Разгон CrossFireX-связки из нескольких ускорителей практически ничем не отличается от разгона одной видеокарты, с той лишь разницей, что максимальные рабочие частоты у видеокарт в тандеме разные. Как правило, все утилиты, которые “понимают” одну видеокарту, могут повышать частоты CrossFireX-конфигурации из двух подобных. В нашем случае, для разгона мы использовали утилиту AMD OverDrive. Вначале мы выяснили потолок разгона каждой видеокарты отдельно, а затем, после включения CrossFireX, пробовали выставить для тандема частоту самой “неудачной” видеокарты.
Видеокарта Частоты ядра/памяти, МГц
Sapphire Radeon HD 5750 860/5600
Radeon HD 5770 №1 960/5600
Radeon HD 5770 №2 955/5570
Практические испытания связок из пары видеокарт, к сожалению, не принесли желаемых результатов. Связка AMD Radeon HD 5770 CrossFireX смогла пройти все тесты лишь на частотах 900 и 5200 МГц для ядра и памяти соответственно. Любое повышение частот сверх этих значений приводило к появлению артефактов в некоторых тестах и даже "зависанию". Разгон Radeon HD 5750 + Radeon HD 5770 и вовсе не удался, поскольку повышение частот несимметричного тандема заблокировано в драйверах. В нашем случае любое повышение частот при помощи сторонних утилит приводило к сбою в работе видеосистемы. Возможно, ошибки в работе связаны с недоработками использованных драйверов и, скорее всего, с выходом новых версий проблема будет решена. На номинальных значениях тактовых частот проблем в работе CrossFireX замечено не было, всё работало стабильно, как и должно. Теперь перейдём к тестированию производительности. Список тестовых пакетов и режимы тестирования представлены в таблице:
3DMark Vantage DirectX 10, режимы Performance, High, Extreme. Общий балл (Marks)
Crysis v1.2 DirectX 10, 1680x1050, 1920x1200, Max Detail
Во всех разрешениях активированы 4xAA и 16xAF
Использовался встроенный бенчмарк
FarCry 2
Resident Evil 5
World in Conflict
Need for Speed Shift DirectX 10, 1680x1050, 1920x1200, Max Detail
Во всех разрешениях активированы 4xAA и 16xAF
Использовался FRAPS, трасса Spa GT (3 круга)
Технология PhysX во всех играх и тестах была выключена. Очевидно, что объединение в CrossFireX пары Radeon HD 5770 во всех современных играх обеспечивает более чем комфортный уровень производительности в низких разрешениях, поэтому особый интерес представляет производительность связки в высоких и сверхвысоких разрешениях. Именно поэтому все игры, используемые сегодня, были протестированы в разрешении 1680x1050 и 1920x1200 с активированным 4x сглаживанием и 16х анизотропной фильтрацией.

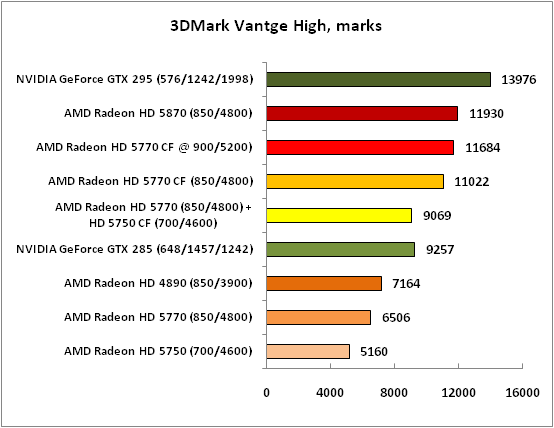

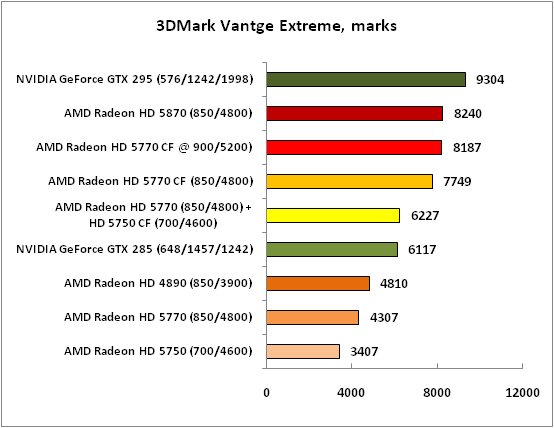

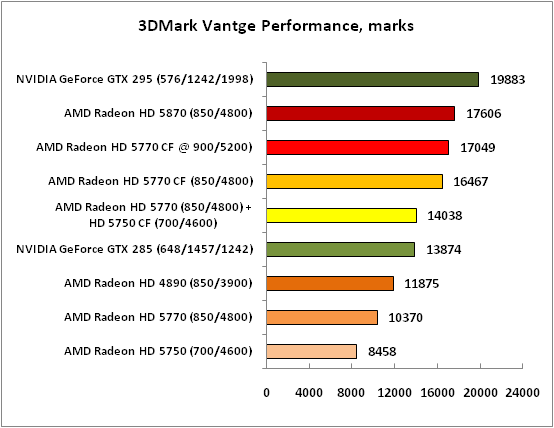

В 3DMark Vantage связка из двух видеокарт AMD Radeon HD 5770, работающих на штатных частотах, не способна одолеть Radeon HD 5870, хотя показатели производительности тандема находятся на высоком уровне, недостижимом для одночиповой топ-модели NVIDIA. После разгона AMD Radeon HD 5770 CrossFireX выглядит уже более уверено, демонстрируя результаты близкие к AMD Radeon HD 5870. Учитывая невеликий прирост частоты для нашей пары HD 5770, можно почти наверняка сказать, что почти все "союзы" AMD Radeon HD 5770 должны достигать схожих или более высоких значений частот, а следовательно и результатов. Что касается показателей смешанной связки CrossFireX, то здесь ситуация не столь однозначная. В режиме Performance и Extreme пара Radeon HD 5770 + Radeon HD 5750 обошла NVIDIA GeForce GTX 285, а вот в режиме High слегка уступила. Впрочем, разница невелика и вряд ли критична.

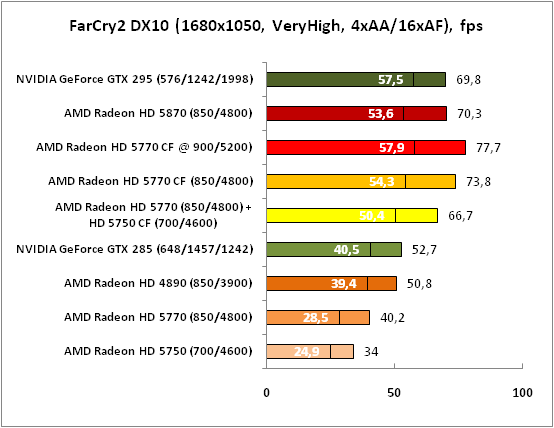

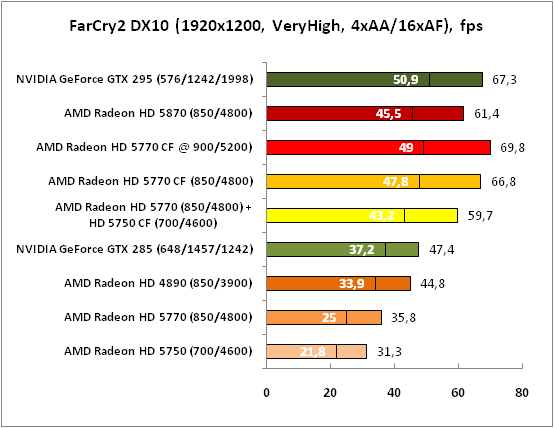

Вот и первые игровые результаты, которые говорят о том, что движок FarCry2 не соглашается с расстановкой сил, предложенной синтетическим коллегой от Futuremark. Даже на штатных частотах пара Radeon HD 5770, работающая в CrossFireX, слегка опережает Radeon HD 5870 (смешанный CrossFireX-тандем из Radeon HD 5750 и Radeon HD 5770 отстаёт от HD 5870). Разгон же позволил связке Radeon HD 5770 CrossFireX идти практически на равных с двухчиповым флагманом NVIDIA в разрешении 1920x1200, а в 1680x1050 - даже опередить его по среднему значению fps.

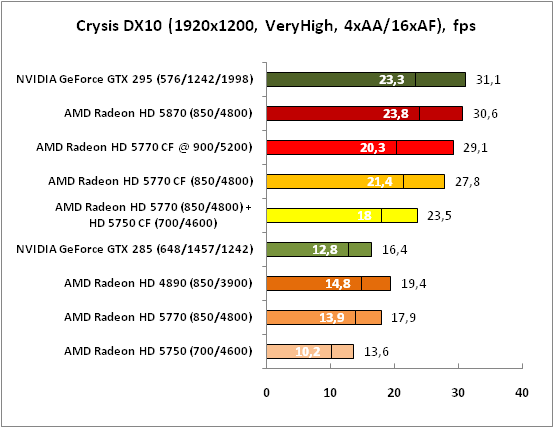

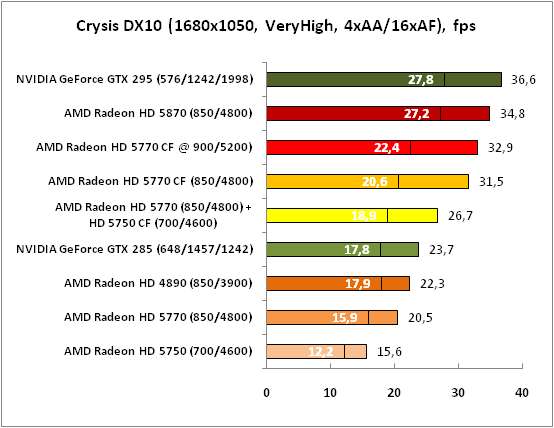

Игра Crysis выстраивает участников нашего тестирования по своему разумению. Самую высокую ступень на убывающей "лесенке" значений fps занимает GeForce GTX 295, следом за ним, вплотную, идёт Radeon HD 5870, затем выстроилась пара AMD Radeon HD 5770 работающая в CrossFireX и смешанная "парочка" Radeon HD 5770 + HD 5750.

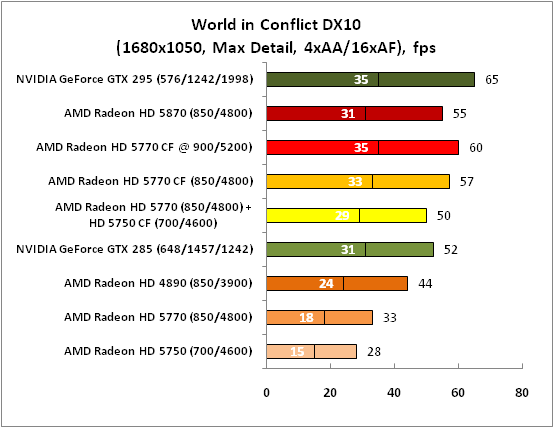

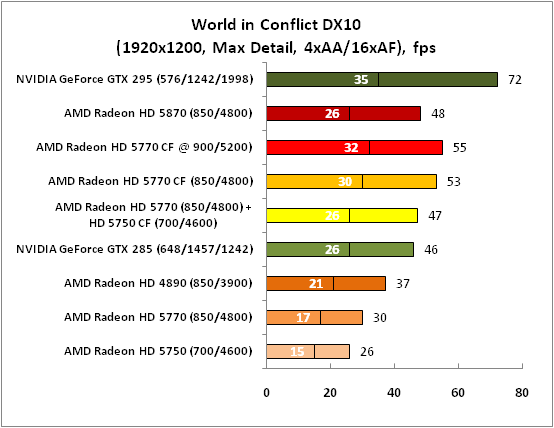

Игра WIC, она же World in Conflict, относится благосклонно к CrossFireX-связкам производства AMD. Пара Radeon HD 5770 как в номинале, так и после разгона опережает AMD Radeon HD 5870, однако, разница не велика. Несимметричная CrossFireX-пара из Radeon HD 5770 и HD 5750 напротив, слегка уступает флагману AMD, а в разрешении 1680x1050 отстает и от GeForce GTX 285.

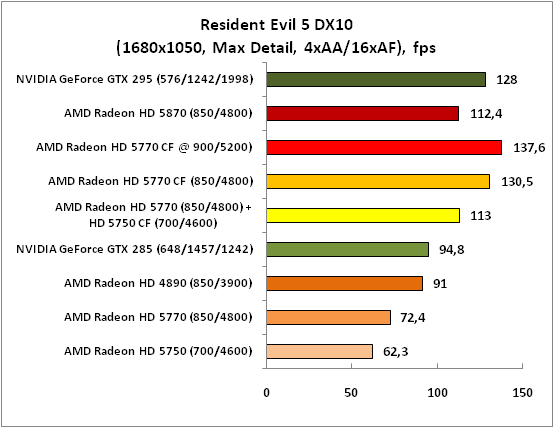

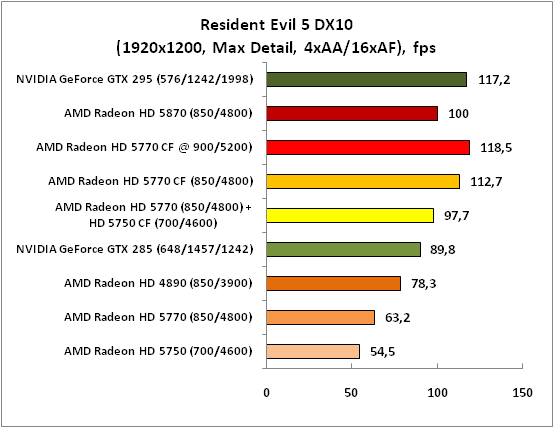

"Зомбишутер" Resident Evil 5 также весьма учтив с AMD Radeon HD 5770 CrossFireX. В разрешении 1680x1050 и на номинальных частотах пара HD 5770 обгоняет и HD 5870 и GeForce GTX 295, а в 1920x1200 сил хватает только на то, чтобы одолеть старшего брата по "красной коалиции". Что до связки AMD Radeon HD 5750 и HD 5770, то она показывает результаты на уровне Radeon HD 5870, лишь слегка отставая в 1920x1200.

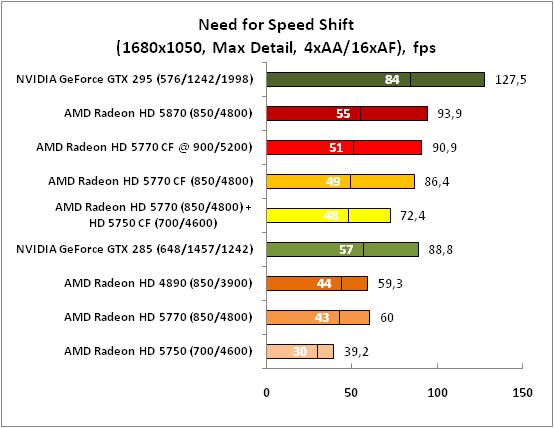

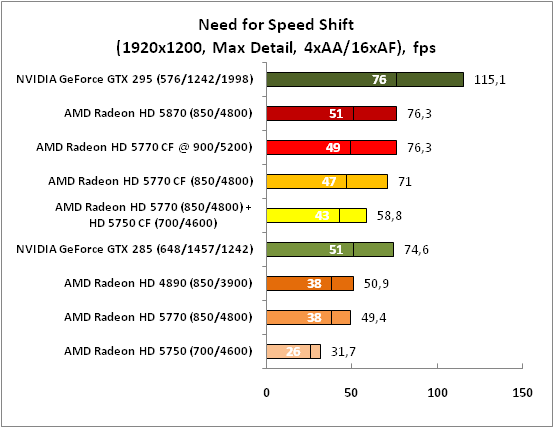

Need for Speed Shift не считает пару середнячков в CrossFireX лучшим вариантом, чем AMD Radeon HD 5870. Пусть совсем немного, но Radeon HD 5870 все же быстрее тандема своих "младших братьев" и даже разгон последних не меняет ситуацию. Абсолютные значения производительности получены. На основе этих данных можно сказать, что от игры к игре успех оказывается то на стороне одночипового флагмана AMD, то на стороне CrossFireX-связки из двух Radeon HD 5770. Перед тем, как делать выводы, давайте оценим процентный прирост производительности от активации технологии CrossFireX на двух AMD Radeon HD 5770. Вначале рассмотрим прирост в синтетике:

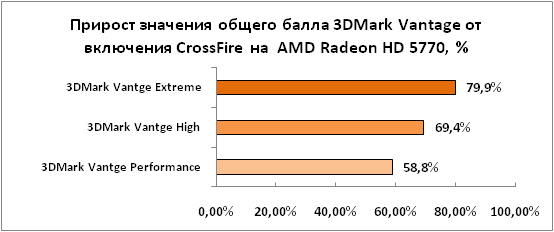

С ростом нагрузки наблюдается и рост эффективности технологии CrossFireX. В лучшем случае мы получаем 80% прирост от добавления в систему второй видеокарты Radeon HD 5770. Теперь посмотрим каков процентный прирост минимального и среднего fps в играх:

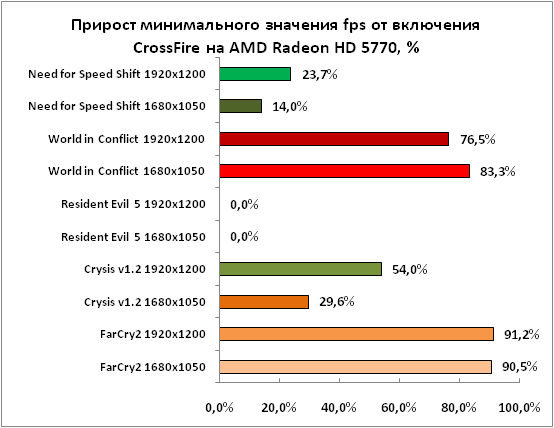

Рост минимального значения fps при активации CrossFireX не всегда ощутим. Самым равнодушным оказался Need for Speed Shift, который демонстрирует прирост всего 14% в разрешении 1680x1050 и 23,7% в 1920x1200. В то же время, некоторые игры, наоборот, демонстрируют впечатляющий результат, близкий к 100%.
Характер роста среднего значения fps после активации CrossFireX, в целом, совпадает с ростом минимального fps. В тех играх, которые хорошо оптимизированы для работы с несколькими видеокартами, эффективность включения CF достигает 70-80%, там, где оптимизации не столь глубоки, мы наблюдаем менее впечатляющий прирост, порядка 40-50%.

Выводы

В общем и целом включение CrossFireX приносит ощутимый рост производительности графической подсистемы. В некоторых случаях связка из пары Radeon HD 5770 способна выступать на равных с флагманом AMD - Radeon HD 5870. Однако, несмотря на довольно активное продвижение CrossFireX, всё ещё есть приложения, требующие дополнительных оптимизаций кода для более эффективной работы этой технологии. Стоит также помнить, что максимальный прирост производительности от активации CrossFireX на Radeon HD 5770 чаще всего наблюдается в самом тяжёлом графическом режиме. Для тех, кто планирует поэтапный апгрейд, скажем, что "отложенное" добавление в систему второй видеокарты Radeon HD 5770 принесёт существенную прибавку производительности, без серьёзных последствий для кошелька. Посудите сами, при розничной стоимости Radeon HD 5770 около 6000 рублей (по данным price.ru на момент написания материала) пара таких видеокарт обойдётся примерно в 12000 рублей, что даже сейчас несколько ниже стоимости Radeon HD 5870 (около 14000 рублей по данным price.ru), а в будущем цена Radeon HD 5770 может снизиться. Тем же из вас, кто планирует получить максимальную производительность здесь и сейчас, мы бы рекомендовали остановить свой выбор на флагманском ускорителе. Это позволит в будущем еще увеличить мощность графической подсистемы, сделав уже его основой CrossFireX-комбинации или просто разогнав видеокарту.
