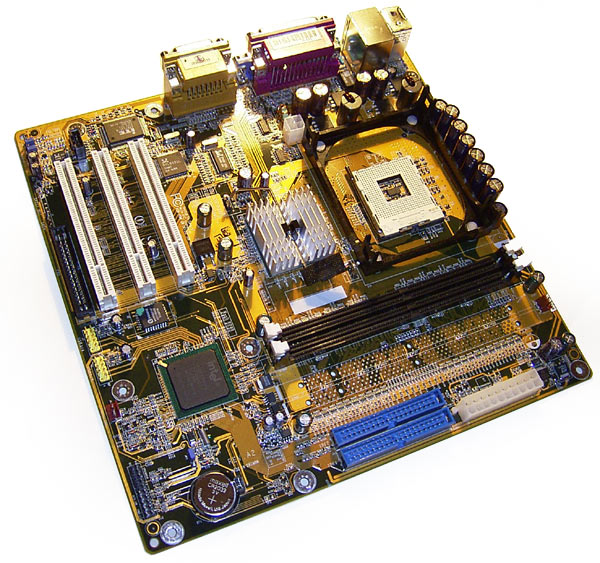

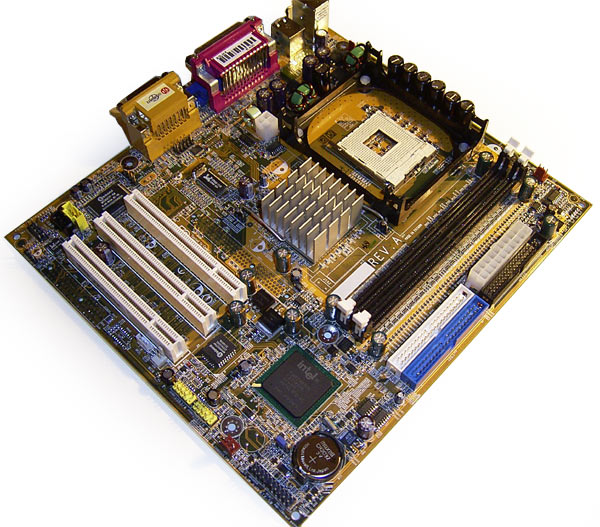

Сегодня мы протестируем две бюджетных платы для процессоров Intel: Canyon 9IGLM-E на чипсете i845GL и Canyon 9IGVM-L на чипсете i845GV. Платы имеют схожие характеристики: небольшие размеры (формат MicroATX), вcтроенное видеоядро и приблизительно одинаковые возможности расширения (звук AC'97, по три слота PCI). Также у обоих плат отсутствует слот AGP. В результате отличия между платами можно пересчитать по пальцам: у Canyon 9IGLM-E есть встроенный LAN контроллер и отсутствует поддержка процессоров с технологией HyperThreading; у платы Canyon 9IGVM-L все наоборот.
Подробно останавливаться на чипсете i845GL мы не будем - т.к. детально рассмотрели его год назад (обзор платы Jetway 845LDA). А вот чипсет i845GV также не представляет особого интереса: это усеченная версия чипсета i845GE (подробно рассмотрен в обзоре платы Asus P4GE-V), в которой отключена поддержка внешнего AGP видео. Основные отличии i845GV от чипсета i845GL заключаются в официальной поддержке 133(533QP)Мгерцовой шины и поддержке технологии HyperThreading. А что касается встроенного видеоядра, то у обоих чипсетов оно одинаковое (Intel Extreme Graphics).
В качестве южного моста оба чипсета используют микросхему ICH4. В результате пользователь получает только базовые возможности расширения (напомню, что новая версия ICH5 имеет поддержку интерфейса SerialATA (2 канала), а также увеличенное количество портов USB2.0 (8шт)). Впрочем, для бюджетной системы это оптимальный вариант, прежде всего с точки зрения стоимости.
Спецификации плат
 |
 |
| Спецификации | ||
| Наименование платы | Canyon 9IGLM-E | Canyon 9IGVM-L |
| Процессор | Intel Pentium 4 / Celeron (Willamette/Northwood) с частотой шины 400 МГц;
Разъем Socket 478; |
Intel Pentium 4 (Willamette/Northwood) с частотой шины 400/533 МГц;
Intel Celeron (Willamette/Northwood) с частотой шины 400МГц; Разъем Socket 478; Поддержка процессоров с технологией HyperThreading |
| Чипсет | - Северный мост Intel® 82845GL Memory Controller Hub (GMCH);
- Южный мост Intel® 82801DB Enhanced I/O Controller Hub (ICH4); - Шина между мостами - Hub Link 1.5; |
- Северный мост Intel® 82845GV step. B1 Memory Controller Hub (GMCH);
- Южный мост Intel® 82801DB Enhanced I/O Controller Hub (ICH4); - Шина между мостами - Hub Link 1.5; |
| Системная память | - Два 184-х контактных слота для DDR SDRAM DIMM
- Максимальный объем памяти 2 Гбайт - Поддерживается память типа PC1600/PC2100; |
- Два 184-х контактных слота для DDR SDRAM DIMM
- Максимальный объем памяти 2 Гбайт - Поддерживается память типа PC1600/PC2100/PC2700 |
| Графика | - Встроенное графическое ядро Intel Extreme Graphics | |
| Возможности расширения | - Три 32-х битных PCI Bus Master слотов;
- Шесть портов USB 2.0 (2 встроенных + 4 дополнительных); - Встроенный звук AC'97; |
- Три 32-х битных PCI Bus Master слотов;
- Шесть портов USB 2.0 (2 встроенных + 4 дополнительных); - Встроенный звук AC'97; - Сетевой контроллер 10100 Ethernet; |
| Возможности для разгона | - Изменение частоты FSB от 100 до 165 Мгерц с шагом 1 Mhz; | - Изменение частоты FSB от 100 до 132 Мгерц с шагом 1 Mhz; |
| Дисковая подсистема | - 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM |
|
| BIOS | - 2MBit Flash ROM
- Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus |
|
| Разное | - Один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши и клавиатуры
- IrDA - STR (Suspend to RAM) |
|
| Управление питанием | - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Стандартный 20-ти пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания |
|
| Мониторинг | Нет | |
| Размер | - Micro ATX форм-фактор, 245мм x 220мм (9.65" x 8.66") | - Micro ATX форм-фактор, 244мм x 244мм (9.61" x 9.61") |
Коробка
Обе платы поставляются в коробках одинакового дизайна,
с одинаковой комплектацией. Правда на коробке платы 9IGVM-L есть эмблема о поддержке технологии HyperThreading.
Комплектация
- Материнская плата
- CD диск с ПО и драйверами
- ATA-100 шлейф, FDD шлейф
- Руководство пользователя на английском языке
К счастью стремление сэкономить не коснулось руководства пользователя: оно содержит подробное описание коннекторов, перемычек; есть раздел посвященный настройкам биоса, процедуре обновления биоса и раздел посвященный установке драйверов и программного обеспечения.
В комплектации отсутствует заглушка на заднюю панель корпуса (т.к. конфигурация панели стандартная) и брекет с портом COM2 (необходим только для платы 9IGLM-E).
Вывод: комплектация обоих плат полностью соответствует стоимости.
Стоит отметить один забавный момент: на обратной стороне коробки есть девиз: "A New Adventure In High-Tech".
Сразу же возникают определенные ассоциации с играми в стиле "приключения", основным занятием в которых было решение загадок методов "втыка" :). Кстати, одно из значений слова "Adventure" - это "риск", так что эту надпись можно принять за предупреждение :)).
