Материнские платы

Foxconn 975X7AB-8EKRS2H на Intel 975X

⇣ Содержание

Foxconn 975X7AB-8EKRS2H
Чипсет Intel 975X
Процессор LGA775 Pentium 4 FSB 1066/800/533МГц
Celeron Prescott FSB 533МГц
Dual-Core Pentium4 Smithfield/Presler
Quad-Core Kentsfield, Dual-Core Conroe/Allendale
HyperThreading
Память DDR2 400/533/667/800
HDD 2x UltraDMA/133
5x SerialATA(2xRAID)
Дополнительно 2 IEEE-1394a
Звук Intel HDA
8 USB 2.0
2x Gigabit Ethernet
Цена: ~253-264$ (Price.ru)

Не так давно мы протестировали плату Foxconn 975X7AA на чипсете Intel 975X. Этот продукт порадовал нас хорошими возможностями расширения, наличием дополнительного чипа FoxOne и неплохими функциями разгона.

Однако, эта плата, как и многие другие, разработанные до выхода Core 2 Duo, не поддерживала новые процессоры Intel. Поэтому, инженеры Foxconn серьезно переработали дизайн флагманской платы, и представили публике модель 975X7AB-8EKRS2H. Помимо поддержки двух и четырехъядерных процессоров Core, эта плата отличается цифровым преобразователем питания. Так что будет интересно посмотреть, как эта плата выдержит реальные испытания, а также особый интерес представляет комплектация (по этому поводу к плате 975X7AA были определенные нарекания).

Спецификация Foxconn 975X7AB-8EKRS2H


 Foxconn 975X7AB-8EKRS2H

Foxconn 975X7AB-8EKRS2H
Процессор - Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill ) с частотой шины 1066/800/533 МГц;
- Двухъядерные Intel Pentium D / EE (Smithfield/Presler) с частотой шины 800/1066 МГц;
- Intel Celeron-D (Prescott) с частотой шины 533 МГц;
- Поддержка Intel Core 2 Duo (Kentsfield (4 ядра), Conroe/Allendale (2 ядра)) с частотой шины 1066 МГц;
- Разъем Socket LGA775;
- Поддержка процессоров с технологией HyperThreading;
Чипсет - Северный мост Intel® 82975X Memory Controller Hub (MCH);
- Южный мост Intel® 82801GR Enhanced I/O Controller Hub (ICH7R);
- Связь между мостами: DMI;
Системная память - Четыре 240-контактных слота для DDR2 SDRAM DIMM;
- Максимальный объем памяти 8Гб;
- Поддерживается память типа DDR2 400/533/667/800;
- Возможен двухканальный доступ к памяти;
Графика - Два слота PCI Express x16;
Возможности расширения - Два 32-х битных PCI Bus Master слота;
- Два слота PCI Express x1;
- Восемь портов USB 2.0 ( 4 встроенных + 4 дополнительных);
- Два порта IEEE1394 (Firewire; один встроенный + 1 доп.);
- Встроенный звук High Defenition Audio 7.1;
- Два сетевых контроллера Gigabit Ethernet;
Возможности для разгона - Изменение частоты FSB от 266 до 600 МГц с шагом 1 МГц;
- Изменение напряжения на процессоре, памяти, FSB и чипсете(MCH);
- Утилита Foxconn FoxOne ;
Дисковая подсистема - 1 канал UltraDMA100/66/33 Bus Master IDE (ICH7R; с поддержкой до 2 ATAPI-устройств);
- 1 канал UltraDMA133/100/66/33 Bus Master IDE (JMB361; с поддержкой до 2 ATAPI-устройств);
- Поддержка протокола SerialATA II (4 канала - ICH7R, c поддержкой RAID);
- Поддержка протокола SerialATA II (1 канал - JMB361, c поддержкой RAID 0,1, JBOD) ;
- Поддержка LS-120 / ZIP / ATAPI CD-ROM;
BIOS - 4Мбит Flash ROM;
- Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus;
- Утилита Fox LiveUpdate;
Разное - Один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши и клавиатуры;
- STR (Suspend to RAM);
- SPDIF Out;
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
- Основной 24-пиновый разъем питания ATX;
- Дополнительный 8и пиновый разъем питания;
- Дополнительный 4х пиновый разъем питания Molex;
Мониторинг - Отслеживание температуры процессора,системы, напряжений, скорости вращения трех вентиляторов;
- Технология Smart Fan;
Размер - ATX форм-фактор, 245мм x 305мм (9.63" x 12") ;

Комплектация

Коробка с платой Foxconn 975X7AB-8EKRS2H


 Коробка с платой Foxconn 975X7AB-8EKRS2H

находится внутри супер обложки:


 Коробка с платой Foxconn 975X7AB-8EKRS2H

Комплектация

  • Материнская плата;
  • CD диск с ПО и драйверами;
  • Руководство пользователя на английском языке, плюс краткая инструкция по установке;
  • Два "круглых" ATA-133 шлейфа, "круглый" FDD шлейф;
  • Четыре кабеля SerialATA + два переходника питания (четыре разъема);
  • Брекет с 4-мя портами USB2.0;
  • Брекет с двумя портами Firewire;
  • Брекет с COM-портом;
  • Заглушка на заднюю панель корпуса.

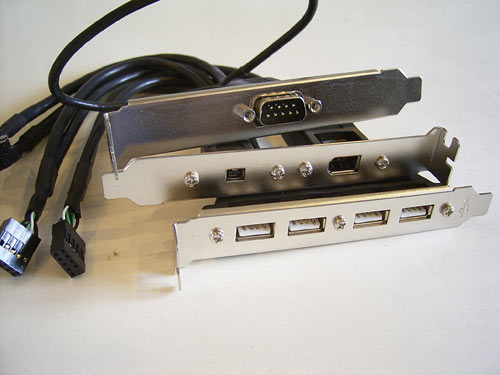

С удовольствие отметим, что комплектация полностью раскрывает все возможности материнской платы. В частности для всех дополнительных портов USB2.0 (4шт) и Firewire есть соответствующие брекеты. Также есть брекет для второго COM-порта.


 Foxconn 975X7AB-8EKRS2H

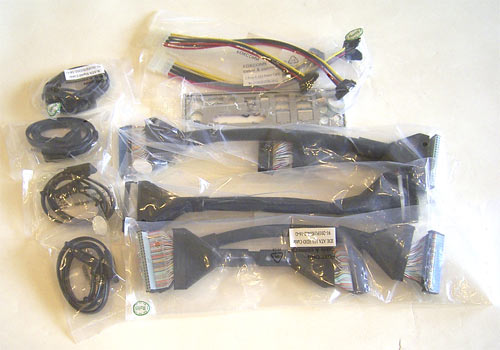

Кроме того, в комплект входит 4 кабеля SerialATA и соответствующие переходники питания (ICH7R как раз поддерживает 4 порта). А аэродинамические P-ATA и FDD шлейфы изготовлены с высоким качеством.


 Foxconn 975X7AB-8EKRS2H

Что касается документации, то особых претензий у нас не возникло. Основное руководство пользователя достаточно подробное, а CD-диск содержит полный набор всех необходимых драйверов и утилит. Кроме того, на диске записан пакет Norton Internet Security.


 Foxconn 975X7AB-8EKRS2H

Итак, за комплектацию мы ставим отличную оценку.

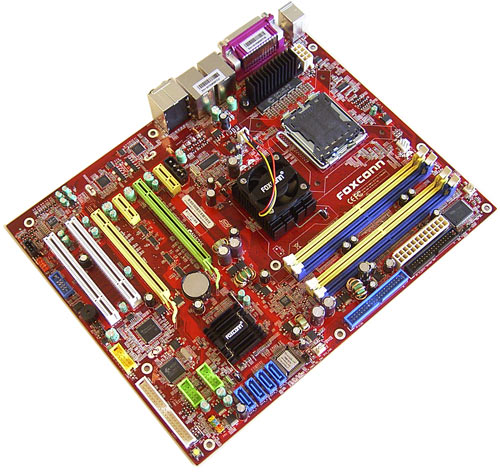

Плата Foxconn 975X7AB-8EKRS2H

Фактически дизайн платы не имеет недостатков; сборщики будут довольны. Отметим то, что основной и дополнительный разъемы питания установлены по краям платы, а защелки слотов DIMM не блокируются видеокартой.


 Foxconn 975X7AB-8EKRS2H

Некоторое неудобство может возникнуть при подключении дополнительного силового кабеля к дополнительному Molex-коннектору (который установлен около слотов расширения). Но его нужно задействовать только при установке очень мощных видеокарт.

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для соответствующего кулера.


 Foxconn 975X7AB-8EKRS2H

Кроме него на плате установлено еще три 3-контактных разъема: FAN около северного моста, PWR_FAN - около слотов DIMM и SYS_FAN около микросхемы BIOS. В итоге пользователю доступны только два последних разъема, поскольку к разъему FAN подключен кулер на северном мосту.


 Foxconn 975X7AB-8EKRS2H

Под мостом установлено четыре 240-контактных слота DIMM для модулей памяти DDR2. Они разбиты на две группы по два слота. Первые два слота относятся к первому каналу контроллера, последние два - ко второму каналу.


 Foxconn 975X7AB-8EKRS2H

Отметим, что плата поддерживает память стандарта DDR2-400/533/667/800; а общий объем памяти равен 8 Гб.

На плате установлено два слота PCI Express x16 (с защелками), которые предназначены для видеокарт.


 Foxconn 975X7AB-8EKRS2H

Кроме перечисленных слотов на плате Foxconn 975X7AB-8EKRS2H установлено еще два "обычных" PCI слота, а также два слота PCI Express x1.

Возможности расширения

На плате Foxconn 975X7AB-8EKRS2H установлен южный мост ICH7R, с радиатором. В результате плата поддерживает 4 порта SerialATA II и позволяет объединить диски в RAID массивы уровня 0, 1 , 5 и 10 (MatrixRAID).


 Foxconn 975X7AB-8EKRS2H

Кроме того, еще одно устройство SerialATA II можно подключить к контроллеру JMB361, производства JMicron.


 Foxconn 975X7AB-8EKRS2H

Соответствующий порт выведен на заднюю панель платы. Эта же микросхема обеспечивает поддержку одного канала ParallelATA. В итоге - к плате Foxconn 975X7AB-8EKRS2H можно подключить 9 жестких дисков (5 SATA II + 4 PATA).

Далее - плата поддерживает 8 портов USB2.0. Из них 4 порта установлены на задней панели, а еще 4 подключаются при помощи брекетов (есть в комплекте). Кроме этого, плата Foxconn 975X7AB-8EKRS2H поддерживает другой вид последовательной шины - IEEE1394 (Firewire). Для этого на плату установлен контроллер TSB43AB22A производства Texas Instruments.


 контроллер TSB43AB22A производства Texas Instruments

В результате плата поддерживает 2 порта Firewire: один расположен на задней панели, другой подключается с помощью брекета (есть в комплекте).

Плата Foxconn 975X7AB-8EKRS2H имеет встроенный восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC882M.


 чип ALC882M

Теперь пара слов о сетевых интерфейсах: на плате установлены два высокоскоростных сетевых контроллера Marvell 88E8056 (Gigabit Ethernet),


 Marvell 88E8056  Gigabit Ethernet

Задняя панель платы имеет следующую конфигурацию:


 Задняя панель

На месте первого COM-порта установлен порт SerialATA II и коаксиальный SP-DIF выход. На месте второго - оптический SP-DIF выход и порт Firewire. Впрочем, плата поддерживает один COM-порт с помощью брекета (есть в комплекте).

На плате Foxconn 975X7AB-8EKRS2H установлена единственная перемычка: CLR_CMOS - перемычка для обнуления CMOS (расположена около микросхемы BIOS). Кроме того, на плате есть кнопка SW1, которая служит для включения и выключения системы (расположена в левом нижнем углу платы):


 кнопка питания

Как вы уже знаете, чип FoxOne выполнения таких задач как динамический разгон, системный мониторинг, управление питанием и управление скоростью вращения вентиляторов. При этом он тесно взаимодействует с одноименной (FoxOne) утилитой, которая позволяет пользователю управлять перечисленными функциями непосредственно из Windows.


 FoxOne

Теперь поговорим о настройках BIOS.

BIOS

BIOS платы Foxconn 975X7AB-8EKRS2H основан на версии Award BIOS Phoenix.


 экран BIOS

В разделе настроек работы памяти следующий набор таймингов:


 экран BIOS

Важный параметр, который влияет на производительность - это установка частоты работы памяти. Он расположен в этом же разделе.


 Foxconn 975X7AB-8EKRS2H

Данный набор множителей доступен пользователю при установке процессора Core 2 Duo на ядре Conroe или Allendale. Это вызывает некоторое недоумение, поскольку чипсет i975X поддерживает понижающий множитель частоты памяти (который наиболее востребован при серьезном разгоне (FSB>400МГц)). Здесь мы пришли к выводу, что BIOS платы еще не до конца доработан, поскольку при установке четырехъядерного процессора на ядре Kentsfield, недостающий множитель появился (вместе с множителем для DDR2-800):


 Foxconn 975X7AB-8EKRS2H

Теперь рассмотрим раздел, посвященный системному мониторингу.


 Foxconn 975X7AB-8EKRS2H

Плата отображает текущие значения температуры процессора и системы, скорости вращения трех (из четырех) вентиляторов, а также уровни напряжений. Кроме того, кулер подключенный к CPU_FAN может изменять скорость вращения в зависимости от температуры процессора.


 Foxconn 975X7AB-8EKRS2H

Также, пользователь может следить за показаниями системного мониторинга из Windows. Для этого предназначена утилита Foxconn FoxOne.


 Foxconn 975X7AB-8EKRS2H

С платой работает утилита Fox LiveUpdate, которая предназначена для обновления драйверов, утилит и прошивки BIOS.


 Foxconn 975X7AB-8EKRS2H

Также BIOS дает доступ пользователю к настройке всех функций современных процессоров:


 Foxconn 975X7AB-8EKRS2H

Разгон и стабильность

Особенностью платы Foxconn 975X7AB является цифровой модуль питания. Подобная конфигурация позволяет обеспечить более качественное питание процессора и компонентов системной платы, и как следствие, улучшить стабильность работы на повышенных частотах. Отметим, что это уже вторая плата в нашем тестлабе с подобным модулем питания (первая была Foxconn N570SM2AA на чипсете NVIDIA nForce 570 SLI).


 Foxconn 975X7AB-8EKRS2H

Теперь переходим к рассмотрению функций разгона.


 Foxconn 975X7AB-8EKRS2H

Во-первых, плата Foxconn 975X7AB-8EKRS2H позволяет изменять частоту системной шины в диапазоне от 266 до 600 МГц с шагом 1 МГц.


 Foxconn 975X7AB-8EKRS2H

Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры.

Во-вторых, плата Foxconn 975X7AB-8EKRS2H позволяет повысить напряжение на процессоре (Vcore) на 24% с шагом 3% (или понизить на 21% с тем же шагом).


 Foxconn 975X7AB-8EKRS2H  Foxconn 975X7AB-8EKRS2H

Далее - опытный пользователь может увеличить Vmem на 0,6 В или понизить на 0,15 В с шагом 0,05 В.


 Foxconn 975X7AB-8EKRS2H  Foxconn 975X7AB-8EKRS2H

Кроме этого в нашем распоряжении есть функция изменения напряжения на северном мосту (от -0,12 В до +0,24 В с шагом 0,04 В):


 Foxconn 975X7AB-8EKRS2H  Foxconn 975X7AB-8EKRS2H

Также плата поддерживает функцию изменения напряжения на FSB (от -0,09 В до +0,18 В с шагом 0,03 В):


 Foxconn 975X7AB-8EKRS2H  Foxconn 975X7AB-8EKRS2H

Теперь попробуем функции разгона на практике. Итак, плата Foxconn 975X7AB-8EKRS2H показала средние результаты: стабильная работа на частоте FSB = 366 МГц с процессором на ядре Allendale.


 Foxconn 975X7AB-8EKRS2H

Думаю, мы смогли бы достичь чуть более высоких результатов, если бы была возможность понизить множитель (низкий множитель на скрин-шоте - результат функции энергосбережения). Но такая функция для Core 2 Duo отсутствует, хотя на плате реализована, и доступна при установке 4-х ядерного процессора (или процессоров предыдущих поколений).


 Foxconn 975X7AB-8EKRS2H

Однако для того, что бы выжать максимум из процессора, над платой еще нужно поработать. В частности увеличить потолок повышения напряжения на северном мосту (Vdd), а также сделать доступным понижающий множитель частоты памяти для процессоров Conroe/Allendale.

В заключении отметим функцию, которая изменяет частоту шины PCI Express в диапазоне от 100 до 200 МГц с шагом 1 МГц.


 Foxconn 975X7AB-8EKRS2H

Производительность

При определении стартовой частоты FSB оказалось, что плата устанавливает ее довольно точно.


 Foxconn 975X7AB-8EKRS2H

В качестве конкурентов использовались следующие платы: abit AW9D-MAX на чипсете i975X, ASUS P5N32-SLI SE Deluxe на чипсете NVIDIA nForce4 SLI x16 Intel Edition и ASUS P5B Deluxe на чипсете P965. В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Core 2 Duo E6700 LGA775 (2,66 ГГц; Conroe)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта ASUS EN6600 GT (GeForce 6600GT; PCI Express x16)
Версия драйвера: 81.89 WHQL
Звуковая карта -
HDD IBM DTLA 307030 30 Гб
Память 2x512 Мбайт Corsair DDR2 TWIN2X1024-8000UL1
Корпус Inwin506 с блоком питания PowerMan 300W
OS Windows XP SP1

Вначале посмотрим на результаты синтетических тестов.


 Foxconn 975X7AB-8EKRS2H

Теперь тесты игровых программ.


 Foxconn 975X7AB-8EKRS2H
 Foxconn 975X7AB-8EKRS2H
 Foxconn 975X7AB-8EKRS2H
 Foxconn 975X7AB-8EKRS2H
 Foxconn 975X7AB-8EKRS2H
 Foxconn 975X7AB-8EKRS2H
 Foxconn 975X7AB-8EKRS2H
 Foxconn 975X7AB-8EKRS2H
 Foxconn 975X7AB-8EKRS2H

Выводы

За исключением некоторых недоработок BIOS и программного обеспечения, плата понравилась. В частности 975X7AB-8EKRS2H имеет на борту мощные возможности расширения (включая технологию FoxOne) и поставляется в очень хорошей комплектации. В результате она вполне подойдет обычному пользователю (особенно если у него более двух ParallelATA устройств). А вот оверклокерам плата не понравится, поскольку показала средние результаты в этой области.

Также отметим, что цена платы показалась нам несколько завышенной. Впрочем, окончательный вывод мы подведем в сравнительном тестировании плат под Core 2 Duo.

 Foxconn 975X7AB-8EKRS2H

Заключение

Плюсы:
  • Высокая стабильность и отличный уровень производительности;
  • Поддержка SerialATA II/RAID (5 каналов; ICH7R + JMB361);
  • Поддержка двух каналов P-ATA (ICH7R +JMB361);
  • Встроенный 8-и канальный звук и два сетевых контроллера Gigabit Ethernet;
  • Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 2 порта);
  • Дополнительный чип FoxOne + одноименная утилита;
  • Отличная комплектация;
  • Цифровой преобразователь питания.
Минусы:
  • Завышенная цена;
  • Недоработки BIOS.
Особенности платы:
  • Средние результаты разгона;
  • На задней панели есть порт SerialATA II;
  • Кнопка Power.
