Чипсеты Intel 96x: варианты оправы для бриллианта Core 2 Duo

⇣ Содержание
Всего лишь несколько дней прошло с того момента, как компания Intel торжественно представила линейку своих новых 2-ядерных процессоров Core 2 Extreme и Core 2 Duo для настольных и портативных ПК, выполненных на базе усовершенствованной архитектуры Core, дизайнов с рабочими названиями Conroe и Merom соответственно. Как обычно, по прошествии первого ажиотажа и просмотра приуроченных к анонсу первых тестовых измерений новых чипов, приходит пора браться за калькулятор и считать, во что же обойдётся желанный переход на новую платформу. Или если не полный переход, то хотя бы достойный апгрейд с минимальными потерями. Благо, в этот раз есть ради чего призадуматься об изменении системной конфигурации ПК: уже самые первые тесты процессоров с ядром Conroe - см. наш материал Процессоры Core 2 Duo: шок и трепет показали столь значительный прирост производительности, что почти все прежние поколения чипов сразу ушли из high-end сегмента в массовый и бюджетный сектор. Да и нашествие MS Windows Vista не за горами, так или иначе наступает время больших перемен. И по традиции хочется пережить эти перемены с минимальными затратами. Чипсет, на котором строится системная плата ПК, по-прежнему играет немаловажную роль как в общей производительности системы, так и в формировании цены этой системы. Никто не спорит, что так и оставшийся с зимы флагманом чипсет Intel 975X Express обеспечит превосходную производительность ПК, порукой тому – факты, многократно подтверждённые в нашей тестовой лаборатории: Только вот незадача, не спешит дешеветь этот набор логики. Действительно, большинство нынешних тестовых стендов под процессоры Intel Core2 Extreme и Core2 Duo выполнены на чипсете Intel 975X, однако на практике большинство грядущих ПК конечно же не будут исполняться не на 975X платах – хотя бы потому, что цены этих плат за редким исключением так и не снизились ниже отметки 200 долларов. Итак, если не он, то кто же?

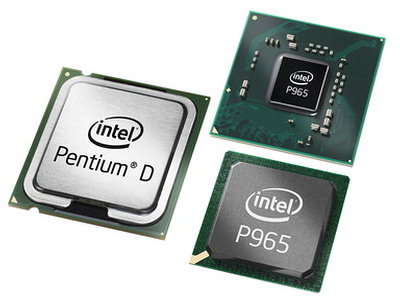

 Intel P965
По уже давно сложившейся традиции, анонс нового поколения процессоров Intel сопровождался сообщением о начале поставок новых наборов логики под эти чипы. Новая серия системной логики Intel - P965 Express, G965 Express Q965 Express и Q963 Express, ранее носившая рабочее имя Broadwater, является логичным развитием предыдущих поколений чипсетов Intel и обладает расширенным набором функций. Так, чипсеты Q965 и Q963, ориентированные на производство системных плат для домашних и офисных ПК, обладают улучшенными технологиями управления и обеспечения стабильности – в частности, Q965 поддерживает Intel vPro 6; оснащены новым поколением интегрированной графики, поддерживают новые поколения операционных систем. Чипсеты G965, также оснащённые интегрированной графической подсистемой Intel Graphics Media Accelerator X3000 (GMA3000), предназначены главным образом для создания домашних центров вычислений, коммуникации и развлечений - иными словами, станут одним из компонентов технологии Intel Viiv. Наконец, дискретная логика P965 с поддержкой технологии Fast Memory Access, усовершенствованной магистральной архитектуры "контроллера-концентратора памяти" (Memory Controller Hub, MCH, то бишь, северного моста) и других современных технологий позволит повысить общую производительность системы и станет достаточно доступной альтернативой чипсету Intel 975X. Разумеется, жёсткого деления новых чипсетов по рыночным секторам и категориям платформ нет, да и вряд ли сейчас стоит останавливаться на этих нюансах, равно как и в подробностях рассматривать целый сонм бюджетной логики вроде Intel 946PL Express или Intel 946GZ Express, которая всё равно в большей степени интересует лишь системных интеграторов. Другое дело, что эти же чипсеты, точнее, их последующие модификации, так или иначе станут основной для следующего поколения наборов логики для мобильных ПК (о чём мы обязательно поговорим в отдельной статье). Таблица – один из самых лучших способов сравнить информацию о разных версиях чипсетов. Перед тем как детально ознакомиться с возможностями каждого чипсета, позвольте для пущей наглядности представить вам такую сводную таблицу, где рассмотрены все ключевые характеристики чипсетов Broadwater, плюс данные по-прежнему более чем актуального флагмана, Intel 975X Express.
Чипсет Q965
Express
P965
Express
G965
Express
Q963
Express
975X
Express
Сегмент рынка Массовый High End,
массовый
Массовый High End, Mobile / Массовый
Процессоры
Pentium D, Pentium 4 HT, Core2 Duo
P4 HT, Pentium D, P4 EE HT,
P 4 EE
Processor
LGA775
Hyper-Threading
+
Системная шина 1066/800/533 МГц, 2 потока
1066/800/533 МГц
1066/800 МГц
Объём памяти
До 8 Гб
Модули памяти 4 DIMM на канал, 2 канала 2 DIMM на канал, 2 канала
4 DIMM на канал, 2 канала
2 DIMM на канал, 2 канала
Тип памяти
2-канальная DDR2
FSB / память 800 МГц / DDR2-667,
800 МГц /DDR2-533
DDR2 800/677/533 800 МГц / DDR2-667,
533 МГц / DDR2-667
800 МГц / DDR2-667,
533 МГц / DDR2-667
1066 МГц / DDR2-533,
800 МГц / DDR2-533,
1066 МГц / DDR2-667,
800МГц / DDR2-667
Встроенная графика Intel GMA 3000 -
Intel Graphics Media Accelerator 3000
-
Внешняя графика
PCI Express x16 (1x16)
PCI Express x16
Dual PCI Express x16
Дополнительно PCI -E
PCI Express X1 - 4; или 6 в сочетании с Intel 82801GR (ICH7R)
Интерфейсы накопителей
SATA (3 Гбит/с)/6, External SATA (eSATA)
SATA (3 Gbps) / 4; PATA/1
Storage Technology Intel Matrix Storage Technology (только ICH8R и ICH8DO; NCQ, RAID 0, 1, 5, 10) Intel Matrix Storage Technology2 (NCQ, RAID 0, 1, 5, 10) Intel Matrix Storage Technology (только ICH8R и ICH8DO; NCQ, RAID 0, 1, 5, 10) Intel Matrix Storage Technology (ICH7R)
Хаб контроллера памяти 82Q965 82P965 82Q965 82Q963 82975X MCH
Южные мосты ICH8, ICH8R, ICH8DO и др. из семейства
ICH8
ICH8 (NH82801HB), ICH8R (NH82801HR), ICH8DH (NH82801HH) ICH8 (NH82801HB), ICH8R (NH82801HR), ICH8DH (NH82801HH) и др. из семейства
ICH8
ICH8, ICH8R и др. из семейства
ICH8
ICH7, ICH7R
Слотов PCI
До 6
Портов USB 2.0 10 8
10
8
Audio
Intel High Definition Audio, AC’97/20-бит
Как видите, по большому счёту, три новинки представляют собой различные вариации чипсета с интегрированной графикой GMA3000, и только один – P965, дискретный. Такой "перевес" интегрированных чипсетов вызван отнюдь не переориентацией Intel на бюджетные решения, скорее, напротив, более точным позиционированием интегрированных решений для отдельных сегментов. В частности это вызвано специализацией наборов логики отдельно для корпоративных клиентов и отдельно для развлекательных "бытовых" ПК.
 Windows Vista
Впрочем, грядёт другое размежевание платформ - не умозрительное или условное, а вполне конкретное, обусловленное жёсткими требованиями нового поколения операционных систем Microsoft семейства Windows Vista.
Сегменты использования разных версий Windows Vista
Версия Media СenterTablet Десктоп Aero Glass Количество процессорных разъёмов Процессоры
Ultimate Edition + + + + 2 Core 2 Extreme, Core 2 Duo, Pentium EE, Athlon 64 FX
Home Premium Edition + Опция - + 1 Core 2 Duo, Pentium D / Athlon 64 X2
Home Basic Edition ----1 Celeron D / Sempron
Уже известно, что для комфортной работы с наиболее требовательной версии Vista с 3D интерфейсом Aero Glass (подробнее – см. наш материал Microsoft Windows Vista Beta 2), потребуется серьёзная графика и выполнение множества других специфических аппаратных требований. Продолжая знакомство с новыми чипсетами Intel, мы также будем освещать эту тему, хотя для внесения полной ясности в программно-аппаратных "хитростях" Vista будет подготовлен отдельный подробный материал, и, возможно, не один. Несколько слов о семействе новых южных мостов ICH8. В него входит базовый Intel 82801HB (ICH8), Intel 82801HR ICH8 RAID (ICH8R), Intel 82801HDH ICH8 Digital Home (ICH8DH) и Intel 82801HDO ICH8 Digital Office (ICH8DO).
 ICH8
В дополнение к ключевым особенностям южных мостов ICH8, сведённых в таблице выше, стоит отметить поддержку технологии Intel Quick Resume Technology (QRT) в версии ICH8DH для "цифрового дома", это позволяет создавать системы с "выключателем", по аналогии с бытовой техникой позволяющей включать и выключать ПК единым нажатием. Версия ICH8DO в свою очередь отличается поддержкой технологии Intel Active Management Technology (Intel AMT). Теперь переходим непосредственно к подробностям о каждом типе чипсетов серии i96х, попутно знакомясь с новыми технологиями.

Чипсет Intel P965 Express (Broadwater P)

Северный мост чипсета, или как его называют официально "контроллер-концентратор графической системы и памяти Intel 82P965", выполнен в 1202-контактном корпусе FCBGA (Flip Chip Ball Grid Array). Подразумевается, что новый производительный чипсет Intel P965 Express будет использоваться в связке как с новыми процессорами Intel Core2 Duo, так и с привычными Pentium D, Pentium 4 HT, Pentium 4 и Celeron под разъём LGA775. Основное позиционирование чипсета - в качестве базового комплекта для создания развлекательных ПК на базе платформы Intel Viiv, хотя, разумеется, дискретный северный мост традиционно станет достаточно популярен как у системных интеграторов, так и у любителей самостоятельной сборки сбалансированных по цене ПК.
 Intel Fast Memory Access
 Intel Fast Memory Access
Системная шина чипсета Intel P965 Express работает с тактовой частотой 1066, 800 и 533 МГц, поддерживается интерфейс PCI Express x16 и до шести линий PCI Express x1 и до шести слотов PCI. Чипсет поддерживает технологию Intel Fast Memory Access, благодаря которой оптимизируется использование доступной пропускной способности и сокращается задержки при доступе к памяти. Чипсет поддерживает 2-канальную память DDR2-800, обеспечивает пропускную способность до 12,8 Гб/c. Ещё одна ключевая особенность чипсета - технология Intel Flex Memory, предоставляющая гибкий выбор возможностей наращивания оперативной памяти, позволяя устанавливать различные объемы и поддерживая при этом двухканальный режим.
 Intel P965 Express
Среди возможностей чипсета P965 также можно отметить уже знакомую нам по предыдущим сериям поддержку технология Intel Matrix Storage, обеспечивающую быструю обработку медиа данных с помощью RAID-массивов уровней 0, 5 и 10, а также защиту данных жесткого диска с помощью RAID-массивов уровней 1, 5 и 10. Интереснейшая возможность, реализованная во всей серии i96x и, кстати, отсутствующая в i975X - поддержка внешнего интерфейса SATA (eSATA), что обеспечивает пропускную способность вне корпуса до 3 Гб/с. Интеллектуальные алгоритмы управления системным вентилятором, заложенные благодаря технологии Intel Quiet System, позволяют эффективно использовать заданные диапазоны рабочих температур для снижения шума системы за счёт минимизации изменений скорости вращения вентилятора. Помимо этого также стоит отметить возможность отключения порта портов USB в зависимости от необходимости, что обеспечивает дополнительную защиту данных, предотвращая незаконное изъятие или внесение данных при помощи портов USB. В дополнение – уже успевшая стать традиционной встроенная аудиоподсистема Intel High Definition Audio,с поддержкой воспроизведения нескольких аудиопотоков, изменения назначения разъемов, технологией Dolby PC Entertainment Experience. Отдельно отмечу, что уже по традиции, в отличие от Extreme High-End чипсетов, P965 не поддерживает модули памяти с ECC.

Intel G965 Express (Broadwater GC)

 Intel G965 Express Чипсет Intel G965 Express (Intel 82G965) выполнен в 1202-контактном корпусе FCBGA и представляет собой решение со встроенной графической подсистемлй Intel Graphics Media Accelerator X3000. Этот чипсет позиционируется как основа для создания ПК класса "цифровой дом" на базе технологии Intel Viiv. Чипсет поддерживает системную шину 1066/800/533 МГц и предназначен для работы с процессорами Core2 Duo, Pentium 4 HT, Pentium D серии 900, и другими процессорами Intel под разъём LGA775. Среди достоинств чипсета Intel G965 Express – поддержка интерфейса PCI Express x16, шин PCI Express x1, технологии Intel Fast Memory Access, двухканальных модулей памяти DDR2-800.
 Intel G965 Express
Помимо этого также стоит упомянуть реализацию ряда технологий, роднящих G965 с дискретной версией: технологию Intel Matrix Storage, поддержку интерфейса Serial ATA 3 Гбит/с и внешнего интерфейса eSATA, возможность отключения портов USB, технологию Intel Quiet System и Intel High Definition Audio с поддержкой Dolby PC Entertainment Experience.
 Intel G965 Express
Отдельного подробного рассказа заслуживает интегрированный графический адаптер нового поколения - Intel Graphics Media Accelerator X3000, или просто GMA3000. С реализацией этого графического контроллера четвёртого поколения Intel заявила улучшенную поддержку 3D графики, совместимость с новыми играми благодаря аппаратной поддержке T&L, модели шейдеров Microsoft DirectX 9.0c Shader Model 3.0, OpenGL 1.5 и операций с плавающей запятой.
 Intel Graphics Media Accelerator X3000
 Intel Graphics Media Accelerator X3000
Ключевые усовершенствования, реализованные в архитектуре Intel Graphics Media Accelerator 3000 - это прежде всего программируемость, благодаря применению структуры из массива симметричных программируемых исполнительных блоков – EU (execution units), для обработки потоков графики и видео. В отличие от архитектуры прежнего поколения, где функции каждого модуля были ограничены определёнными задачами, новый чип позволяет обеспечивать динамическую обработку данных и легко переключается или на обработку графики, или видео контента (декодирование и пост-обработку). Тактовая частота чипов семейства Graphics Media Accelerator 3000 - 667 МГц. Кроме того, с появлением GMA3000 компания Intel впервые смогла упомянуть о поддержке самого сложного в аппаратном плане 3D интерфейса новой операционной системы Microsoft - Vista Aero. Понятное дело, на рекордные показатели в современных 3D играх и бенчмарках интегрированной графике по-прежнему надеяться бесполезно, и тем не менее, это уже кое-что. Самый главный вывод из выше сказанного можно изложить такой фразой: графика Intel Graphics Media Accelerator 3000 сертифицирована на лого Microsoft Windows Vista Premium. В дополнение к выше перечисленным возможностям GMA3000 необходимо упомянуть реализацию технологии Intel Clear Video Technology - программно-аппаратного решения для обработки видео с улучшенным качеством воспроизведения видео высокой четкости, улучшенным преобразованием чересстрочной развертки и расширенными возможностями управления цветом ProcAmp.
 Intel Clear Video Technology
Технология Intel Clear Video Technology обеспечивает декодирование MPEG-2 (iDCT + компенсация движения) с поддержкой до двух потоков - одного HD и одного SD; адаптивный попиксельный деинтерлейсинг (SD/HD-1080i), управление настройками яркости, насыщенности, контрастности (ProcAmp), поддержку дисплеев RGB (QXGA), HDMI, UDI, DVI, HDTV (1080i/p, 720p); композитного, компонентного, S-Video (через Intel Serial Digital Video Out), ТВ выходов. Поддерживаемые соотношения сторон экрана - 16:9, 4:3, максимально поддерживаемое разрешение - 2048 x 1536 @ 75 Гц, RGB (QXGA), гарантирована работа в системах под управлением Microsoft Windows Vista, Microsoft Windows XP, 64-битной Windows XP, Media Center Edition, Windows 2000, Linux (XFree86).
 PiP
Впервые в интегрированной графике Intel заявлена встроенная поддержка интерфейса High Definition Multimedia Interface (HDMI) обеспечивающего передачу несжатого видеосигнала в формате HD и несжатого многоканального звука по одному кабелю, с поддержкой всех HD форматов, в том числе 720p, 1080i и 1080p. Типичные южные мосты, рекомендуемые для чипсета G965 - ICH8, ICH8 RAID (ICH8R) и ICH8 Digital Home (ICH8DH). В семейство GMA3000 включены разные версии графического контроллера. Так, GMA X3000, интегрированный в G965, отличается по набору возможностей и производительности от версий в чипсетах Q965 и Q963, впрочем, как и они друг от друга. Ключевые сходства и различия GPU семейства GMA3000 сведены в таблицу ниже.
 GMA3000

Intel Q965 (Broadwater G) и Q963 Express (Broadwater GF)

Наборы логики Intel Q965 и Q963 Express, как и другие в серии, выполнены в 1202-контактном корпусе FCBGA, обладают большинством схожих функциональных возможностей, однако специфическое позиционирование этих чипсетов в качестве основы для корпоративных ПК с технологией Intel vPro обуславливают наличие уникальных характеристик вроде поддержки технологии Intel Virtualization. Чипсеты Intel Q965 Express и Intel Q963 Express рекомендованы для использования с процессорами Intel Core2 Duo с технологией VT, Pentium D серии 900 с технологией VT, Pentium 4 с технологией HT, а также с другими чипами Intel Pentium и Celeron под разъём LGA775. По аналогии с другими чипсетами серии, логика Q965 и Q963 поддерживает FSB 1066/800/533 МГц, двухканальные модули памяти DDR2 800/667/533 (4 модуля DIMM, 2 модуля на канал), до 8 Гб; технологии Intel Fast Memory Access, Intel Flex Memory, Intel Quiet System и возможность отключать порты USB; звук Intel High Definition Audio; в комплекте с южными мостами ICH8R и ICH8DO поддерживается Intel Matrix Storage (6 SATA 3 Гбит/с и eSATA).
 Intel Q965
Оба чипсета оснащены интегрированной графикой Intel Graphics Media Accelerator 3000 (Intel GMA 3000) с поддержкой подключения двух независимых дисплеев и мультимедийных карт расширения, при этом ключевое различие между чипсетами в том, что Q965 обладает интерфейсом PCI Express x16 для поддержки внешней графики, а Q963 этого интерфейса лишён. Впрочем, обеими чипсетами заявлена поддержка Microsoft Windows Vista.
 Intel Q965 Express
Ещё одно ключевое отличие Q965 – поддержка технологии Intel Active Management (Intel AMT), в сочетании с южным мостом ICH8DO – также с функцией защиты системы. Технология Intel AMT подразумевает поддержку дистанционного управления сетевыми системами в любом состоянии, позволяет повысить эффективность IT-инфраструктуры и управления активами, а также безопасность и готовность системы. Функция защиты системы помогает блокировать программные атаки, изолировать инфицированные клиентские ПК от сети и заранее оповещать IT-специалистов об отсутствии важных программных агентов. У чипсета Q963 таких возможностей нет, однако оба чипсета являются участниками программы Intel Stable Image Platform, обеспечивающей поддержку стандартных образов ПО в течение не менее 12 месяцев.

В заключение

Нет сомнений, что подготавливая к выпуску удачное поколение процессоров, коими являются Core2 Extreme / Core 2 Duo, компания Intel как следует подготовилась к поддержке этих чипов своими же чипсетами по всем направлениям – от геймерских и оверклокерских супер-систем до офисных/бытовых ПК и недорогих бюджетных систем. В нашей лаборатории недавно поступили образцы плат на чипсетах серии Intel 96x и уже совсем скоро мы сможем представить результаты тестирования их производительности, но сейчас хотелось бы поговорить не об этом, а о будущих перспективах передела "чипсетного" рынка под процессоры Intel. По словам представителей Intel, со временем компания лишь усилит ценовое давление в этом секторе. Уже сейчас все чипсеты серии Intel 96x производятся с соблюдением норм 90 нм техпроцесса, и в перспективе ожидается планомерное снижение их себестоимости.
 Node
 Forecast
Каким образом развернётся дальнейшая конкурентная борьба между Intel и другими [оставшимися в живых] производителями чипсетов – ATI, NVIDIA, SiS, VIA? Вполне возможно, что ATI/AMD и NVIDIA продолжат битву за верхний ценовой сегмент чипсетов для производительных ПК, одновременно рассчитывая на некоторую долю в mainstream-секторе – разумеется, при наличии конкурентоспособных решений и разумных цен на них. Вполне также возможно, что компаниям SiS и VIA по-прежнему будет удаваться конкурировать своими наборами логики лишь в бюджетном и сверхбюджетном секторах. Собственно говоря, пока что более-менее полной картины по грядущему переделу рынка чипсетов под процессоры Intel нет как такового, ибо даже слухи о выпуске тех или иных наборов логики, предположения об их возможностях и производительности порой более чем туманны. Вот почему в этом материале мы решили не углубляться в эту тему, отложив её, скорее всего, до осени. Для наших читателей наиболее интересными материалами, которые ожидаются в ближайшее время, могут стать статьи об исследовании реальных возможностей чипсетов серии Intel 96x на примере розничных образцов системных плат от известных производителей. Словом, оставляем тему открытой совсем ненадолго…
