Iwill P4HT-S на Intel 845PE

⇣ Содержание

Iwill P4HT-S
Чипсет Intel i845PE
Процессор Pentium 4 FSB 400/533МГц
Celeron FSB 400МГц
HyperThreading
Память PC1600/2100/2700
HDD UltraDMA/133
SerialATA
Дополнительно IEEE-1394
Звук AC'92 v2.2
6 USB 2.0
Gigabit Ethernet
Цена: ~130-140$ (Pricewatch.com)

С продукцией компании Iwill я сталкиваюсь впервые. Конечно я краем глаза отслеживал новинки и разработки этой компании. Но в руках платы не держал - марка не самая популярная в России, и практически отсутствует на прилавках магазинов.

Однако, в любом случае необходимо быть в курсе о качестве, надежности и функциональности плат этой компании. Итак, перед нами плата Iwill P4HT-S на чипсете Intel 845PE.

Чипсет

О чипсете i845PE мы уже подробно говорили. А сегодня я хотел бы затронуть один момент касающийся поддержки DDR333 памяти.

Итак, для процессоров с частотой системной шины = 133Мгерц все просто: доступны делители FSMMEM = 1:1 (DDR266) и 4:5 (DDR333). А вот для процессоров с частотой FSB = 100Мгерц ситуация несколько иная. Все дело в том, что для таких процессоров чипсет i845PE (как и i845E) предлагает только делители 1:1 (DDR200) и 3:4 (DDR266). В результате чего огромная армия владельцев процессоров Pentium4 (Willamette и Northwood A), а также владельцы процессоров Celeron 4 не смогут воспользоваться преимуществом быстрой DDR333.

Однако самое интересное возникает при разгоне процессоров с FSB = 100Mhz до FSB=133Mhz. Часть материнских плат специально отслеживают эту ситуацию, и принудительно сообщают чипсет, что частота FSB=133 - штатная. В результате становятся доступными делители 1:1 и 4:5, т.е. поддержка DDR333.

Таких плат немало: например Asus P4PE (P4GE) и Abit BE7. Однако подобный технический прием требует работы инженеров и программистов. В результате некоторые компании решили сэкономить и не добавили поддержку DDR333 для процессоров с штатной FSB=100 Mhz. С одной стороны такой подход понятен, но некоторые пользователи таких процессоров могут быть недовольны.

Самое интересное то, что владельцы современных процессоров Pentium4 c шиной 133Мгерц тоже могут быть недовольны. Поскольку максимальный делитель памяти = 4:5, то при разгоне процессора до частоты FSB=150Мгерц, частота на памяти составит 188Мгерц, тогда как на упомянутых платах Asus и Abit мы могли установить 200Мгерц (DDR400, делитель 3:4).

Спецификация Iwill P4HT-S

 Iwill P4HT-S

Iwill P4HT-S
Процессор - Intel Pentium 4 (Willamette / Northwood) с частотой шины 400/533 МГц;
- Intel Celeron (Willamette/ Northwood) с частотой шины 400МГц;
- Разъем Socket 478;
- Поддержка процессоров с технологией HyperThreading
Чипсет i845PE - Северный мост Intel® 82845PE Memory Controller Hub (MCH);
- Южный мост Intel® 82801DB Enhanced I/O Controller Hub (ICH4).
Системная память - Два 184-х контактных слота для DDR SDRAM DIMM
- Максимальный объем памяти 2Гбайт
- Поддерживается память типа PC1600/2100/2700*
Графика - Слот AGP, поддерживающий режим 4x
Возможности расширения - Пять 32-х битных PCI Bus Master слотов;
- Шесть портов USB 2.0 (3 встроенных +1 внутренний +2 дополнительных);
- Встроенный звук AC'92 v2.2;
- Сетевой контроллер RTL8100B;
- Поддержка Smart Card Reader: PS/SC совместимый Smart Cards Reader;
- Поддержка Secure Digital Reader и Memory Stick Reader.
Возможности для разгона - Изменение частоты FSB от 100 до 250 Мгерц с шагом 1 Mhz;
- Изменение напряжения на процессоре, памяти.
Интегрированные возможности - Встроенный звук ADI AD1980
- Сетевой контроллер Broadcom Gigabit Ethernet
- Контроллер VIA6307 для поддержки шины IEEE-1394
Дисковая подсистема - 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств)
- Дополнительный IDE контроллер (Микросхема Promise PDC20275, 2 канала IDE, поддерживающие протоколы ATA33/66/100/133 с поддержкой до 4 ATAPI-устройств)
- Поддержка протокола SerialATA (микросхема Sil3112A, 2 канала)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 4MBit Flash ROM
- Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное - Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры
- STR (Suspend to RAM)
- SPDIF Out
Мониторинг - Отслеживание температуры процессора, напряжений, скорости вращения вентилятора
Размер - ATX форм-фактор, 210мм x 305мм (8.30" x 12")

Примечания: * - поддержка памяти DDR333 только для процессоров с FSB=133Мгерц.

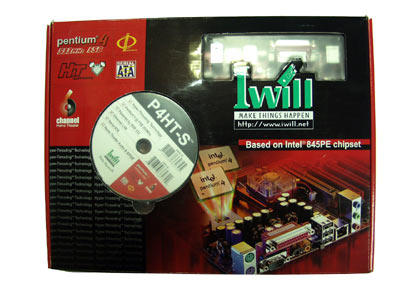

Коробка

 Iwill P4HT-S Box

Еще раз напомню, что мы впервые рассматриваем плату производства компании Iwill, поэтому будем уделять внимание любым мелочам, в том числе и упаковке. Хотя, упаковку трудно назвать мелочью: внешний вид платы и ее упаковка играют большую роль при торговле.

Комплектация

  • Материнская плата;
  • CD диск с ПО и драйверами;
  • Два ATA-133 шлейфа, FDD шлейф;
  • Один SerialATA кабеля;
  • Руководство пользователя;
  • Пакетик с дополнительными перемычками;
  • Заглушка на заднюю панель корпуса;
  • Дискета с драйверами к SerialATA контроллеру.

Итак, плата P4HT-S упакована в довольно большой коробке из грубого картона, которая имеет пару вырезов. Через эти вырезы частично видно содержимое коробки: компакт-диск и материнская плата.

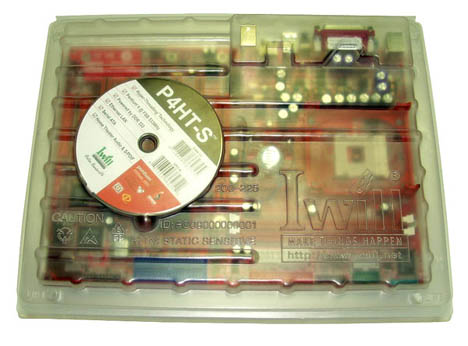

Кстати, сама материнская плата находится в специальном антистатическом пластиковом футляре, очень похожим на тот в который упаковываются плата Abit серии MAX (например AT7-MAX2 на VIA KT400). Вот только в отличии от Abit'a футляр платы P4HT-S сделан из очень мягкого пластика.

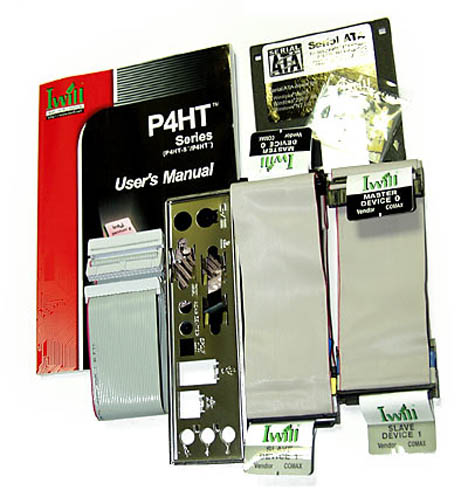

Кроме платы, внутри коробки есть пара IDE шлейфов и шлейф для дисковода, заглушка на задню панель и SerialATA кабель. Дополнительных бонус есть только один - пакетик с 3 дополнительными перемычками.

Конечно в комплектацию платы входят руководство пользователя и CD диск с драйверами, которые мы рассмотрим более внимательно.

Итак, руководству пользователя оформлено очень оригинально: при описании компонент платы и процедуры сборки системы приводятся ссылки на установки биоса и изображены соответствующие скриншоты. А вот основной раздел посвященный настройкам биоса описан очень скудно и пользоваться им невозможно.

Что касается содержимого компакт-диска, то помимо необходимых для работы драйверов на нем записан только антивирус компании McAfee.

Плата Iwill P4HT-S

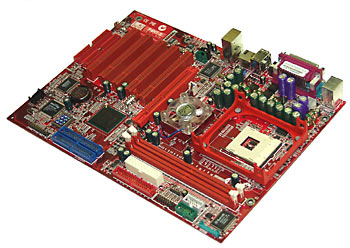

Первый взгляд на плату P4HT-S лишает дара речи - она полностью красная с головы до ног :). Причем дизайнеры Iwill не ограничились красным лаком текстолита, а выкрасили в красный все: PCI и AGP слоты, разъемы для модулей памяти и.т.д. Однако эту процедуру они делали на трезвую голову, в результате чего некоторые важные компоненты остались привычного белого цвета (процессорный сокет и разъем питания).

Как итог - плата выглядит невероятно стильно, и любители красного цвета будут в восторге. Особенно внушительно смотрится связка из материнской платы и видеокарты.

Что касается удобства сборки, то в этом отношении к плате P4HT-S претензий очень мало. Во-первых, ее размеры очень малы (всего 21 на 30 см), что облегчает установку в тесные корпуса. А во-вторых основной разъем питания установлен с краю плат, под слотами DIMM. Это позволяет более удобно разместить кабели питания. А из недостатков можно выделить только блокировку видеокартой защелок слотов DIMM.

Что касается дополнительного разъема питания, то он установлен рядом с задней панелью платы.

Если посмотреть на процессорный сокет то можно заметить что защелка у него металлическая, а платиковая рамка имеет красное покрытие. Причем последние очень легко скалывается при малейшей царапине. В результате при установке кулера нужны быть очень аккуратным, что бы плата не потеряла товарный вид.

Рядом расположен северный мост чипсета i845PE, который охлаждается небольшим кулером. Причем вентилятор сделан из прозрачной пластмассы, имеет три очень ярких светодиода синего цвета и логотип Iwill.

Как только плата стартует, светодиоды загораются и синий цвет отражается от вращающихся лопостей. Создается фантастическое зрелище, которое сухая фотография не в состоянии передать :)))

Отдельно хочу подчеркнуть что этот кулер питается от разъема J18, который имеет три контакта. В результате чего мы можем изменять скорость вращения вентилятора. Впрочем делать это не придется - последний работает очень тихо. Но если через несколько месяцев работы он забьется пылью его можно легко заменить.

Кроме разъема J18, к плате Iwill P4HT-S можно подключить еще 2 вентилятора: к разъему J17 (около слотов DIMM) подключается процессорный кулер, а к разъему J19 (в левом верхнем углу платы) любой другой.

Что касается памяти, то на плате P4HT-S установлено только 2 слота DIMM. Максимальный объем памяти при этом равен 2Гбайт.

К сожалению отсутствует индикатор напряжения на слотах памяти.

Как я уже говорил, защелки слотов DIMM упираются в видеокарту, поэтому для замены/установки памяти видео нужно вытащить. Впрочем, при установке стандартной GeForce4 Ti4200 блокируется только первый слот DIMM.

Пара слов о AGP слоте. Как и на всех платах на i845PE, в AGP слот допускается установка только 1.5 вольтовых видеокарт стандарта AGP 4x. Упоминания о какой-либо защите от 3.3вольтовых видеокарт в руководстве пользователя я не нашел.
Слот оборудован защелкой весьма оригинальной формы, причем ее конструкция как две капли воды совпадает с конструкцией защелки на платах Biostar (например Biostar P4TDH на i845G).

От AGP слота переходим к слотам PCI. На плате Iwill P4HT-S их установлено пять. Учитывая наличие дополнительного IDE контроллера и сети, этого количества слотов расширения вполне достаточно для любых задач.

Кстати, о дополнительном IDE контроллере - обратите внимание на расположение дополнительных разъемов IDE. Они расположены слева от последнего PCI слота - подобный дизайн PCB я вижу впервые. Следствием такого расположения могут быть трудности при подключении шлейфов, когда в PCI5 вставлена карта расширения.

Сам IDE контроллер является моделью PDC20275 производства Promise. Обратите внимание на достаточно редкую модель - обычно производители материнских плат используют модель PDC20276.

И несмотря на отличие всего в одной цифре, функционально эти контроллеры отличаются очень сильно. Promise PDC20275 не является полноценным RAID контроллером; он имеет только поддержку двух IDE каналов, на которые можно установить до 4 IDE устройств.

Кроме этого, на плату Iwill P4HT-S установлен контроллер Sil3112 производства Silicon Image. В результате пользователь получает два канала SerialATA.

Кстати, именно наличие этого контроллера добавило в наименование платы индекс "-S". Более дешевый вариант платы без контроллера Sil3112 называется просто P4HT.

Что касается встроенного IDE контроллера, то его разъемы расположены под южным мостом, одинаково окрашены (в синий цвет) и имеет подписи ("Primary" и "Secondary"). При подключении шлейфов трудности не возникают. А вот разъем для дисковода расположен менее удачно (под разъемом питания) и подключению шлейфа мешают кабели питания.

Как итог, к плате Iwill P4HT-S можно подключить до 8 IDE устройств и 2 SerialATA устройства.

Возможности расширения

Наша плата поддерживает 6 портов USB 2.0. При этом три порта встроенные (т.е. расположены на задней панели платы), два порта внешние (т.е. подключаются с помощью брекета, которого нет в комплекте) и один порт внутренний.

Я в первый раз вижу, что бы разъем USB был установлен на самой плате. При этом практическая польза от этого разъема мне кажется сомнительной: я не припомню таких USB устройств, основное назначение которых было бы подключение к материнской плате внутри корпуса. Впрочем, вполне возможно этот разъем предназначен для каких-либо внутренних девайсов которые имеют нестантартный протокол и переходник на USB.


например переходник с USB2 на IEEE1394(Firewire)

Что касается дополнительных портов, то соответствующий брекет подключается к разъему J20, который установлен между AGP и первым PCI слотом. В результате подключать брекет очень неудобно, если видеокарта оборудована массивным (или нестандартным) радиатором.

Плата Iwill P4HT-S имеет встроенный 6 канальный звук, на основе кодека ALC650 и встроенный сетевой контроллер RTL8100B.

Рядом с LAN контроллером вы можете увидеть генератор тактовой частоты Realtek RTM360-110R.

И заканчивая говорить о возможностях расширения, замечу что плата P4HT-S имеет поддержку модуля расширения Iwill FI Panel и возможность подключить считыватели различных флеш-карт (поддерживаются считыватели карт формата Secure Digital и Memory Stick(разъем JP2), а также Smart Card (разъем U23, на фото он зеленый)).
Все разъемы установлены в одном месте (в правом нижнем углу), что облегчает подключение кабелей (их можно скрутить в один жгут).

Здесь же установлен разъем для подключения второго COM порта (U22 - на фото он белого цвета). Кстати, брекета с портом COM2 в комплекте нету.

Для поддержки считывателей смарт-карт на плату установлена микросхема Winbond SmartIO W83637HF. Она же выполняет функции системного мониторинга и обслуживает подсистему ввода-вывода.

Пара слов о модуле расширения FI Panel. Это панель, которая вставляется в стандартный 5 дюймовый отсек, и имеет пару аудиовыходов, 2 дополнительных USB порта и 3 считывателя смарт-карт.


для полного счастья нехватает порта COM2 и многофункционального LCD экрана

С сожалению сей девайс отсутствует в комплекте.

Теперь посмотрим на заднюю панель платы.

Очень оригинальная конфигурации разъемов. Обращаем внимание на выход SPDIF и то, что вместо разъема COM2 установлены аудио-выходы (Rear и CenterSubwoofer).

Традиционная схема джамперов на плате:

Плата Iwill P4HT-S имеет всего две перемычки: JP6 - управление напряжением на шине USB и JP1 - перемычка сброса настроек биоса.

Если посмотреть на перемычки, то можно выделить два момента: каждая имеет пластиковый хвостик (как на платах Chaintech или Abit) - это хорошо. А вот то, что перемычки красные - это плохо, быстро найти ее в темном курпусе, довольно трудно. Поэтому хочу дать полезный совет - замените перемычки на дополнительные, которые идут в комплекте с платой и имеют желтый цвет.

BIOS

Биос платы выполнен на основе Award Phoenix.

Самый большой интерес вызывает раздел, посвященный параметрам работы оперативной памяти.

Перед нами уже знакомый комплект основных настроек памяти, который включает:
"SDRAM Cas Latency" и "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd).

Есть еще параметр "Memory Frequency" который имеет всего два возможных значения: "DDR200" и "DDR266" (что соответствует делителям 1:1 и 3:4). То есть чипсет определяет, что базовая частота моего процессора = 100Мгерц, и даже при установке FSB=133 не дает доступа к делителю 4:5. В результате поддержка памяти DDR333 будет только после установки процессора Pentium4 с базовой частотой FSB=133Мгерц.

Что касается параметра SDRAM Cas Latency, то нам доступны следующие значения:

Как вы видите в списке отсутствует значение "3T". В результате плата Iwill P4HT-S не запустилась с модулем памяти Samsung DDR400 (CL=3). Причем, это явная недоработка биоса, т.к. на многих платах (в частности Asus P4PE) этот модуль отлично работал.

Теперь пара слов о системном мониторинге.

Очень скудный раздел - есть только информация о температуре процессора, скорости вращения основного вентилятора и несколько значений напляжений. Каких либо защит от перегрева в виде отключения питания нет. Так же нет сигнализации о перегреве или выходе из строя вентилятора. Еще один момент - запуск утилиты MotherBoard Monitor приводил к немедленному выключению системы. Впрочем этот недостаток вполне можно исправить какими-либо обходными путями (или подождать новой версии MBM), но у меня просто не было времени.

Разгон и стабильность

Смотрим на преобразователь питания - в нем использована 3-х канальная схема питания и установлены двенадцать(!) конденсаторов емкостью 3300 мкФ и четыре по 2200 мкФ.

Плата полностью отвечает спецификациям VRM 9.0 и поддерживает самие можные процессоры Pentium4 с технологией HyperThreading (первый процессор из этой серии имеет частоту = 3.06Ггерц).

Теперь о возможностях разгона.

Диапазон изменения частоты системной шины (FSB) - от 100 до 250Мгерц с шагом 1Мгерц.

А вот управление напряжением на процессор, реализовано просто великолепно. Значение Vcore мы можем менять в пределах от 1.175V до 2.0V c шагом 0.025 - 0.05V.

Кроме этого, мы можем увеличить напряжение на памяти с штатных 2.5V до 2.9V (с шагом 0.1V).

Если пользователь завысил напряжение выше какого-то предела, то при сохранении настроек появляется предупреждающее сообщение.


сообщение постоянно мозололо мне глаза :))

Теперь о практическом разгоне:

Максимальная частота FSB, при которой система работала стабильно, составила 155Мгерц(!).

Этот значение ставит плату Iwill P4HT-S в один ряд с платой Asus P4PE, поскольку только на этих платах я смог выжать теоретически возможный максимум 2.8Ггерц для P4 степинга B0.

При этом напряжение Vcore даже не пришлось устанавливать выше 1.9V. Единственный недостаток, часто встречающийся на частотах FSB более 150Мгерц, это зависание при "горячей" перезагрузке.

При работе на повышенных частотах очень важно, чтобы частоты шин PCI и AGP, по возможности, не отклонялись от стандартных 33 и 66Мгерц соответственно. Прежде всего это важно для корректной работы жестких дисков. Так вот, плата Iwill P4HT-S имеет возможность установки фиксированной частоты на шинах PCI и AGP. Данный параметр варьируется с 33/66 до 44/88 Мгерц соответственно.

Итак, за возможность разгона нашей плате можно ставить твердую оценку "отлично".

Производительность

К сожалению, отсутствие поддержки памяти с CL=3 не позволил мне испытать плату в режиме 150200 (FSBMEM). А то что, для процессоров с шиной 100Мгерц доступны только делители 1:1 и 3:4 (FSBMEM) не оставлял какого -либо выбора режима тестирования.

Итак, плата была протестирована в режиме 133/177 (FSBMEM), при этом настройки памяти были установлены 2-3-6-3.

В тестовой системе было использовано следующее оборудование:

Тестовое оборудование
Процессор Процессор Intel Pentium 4 1.8A->2.4B (Northwood)
Видеокарта Ti4200(315600) на чипе NVidia GeForce4 64Mb
nVidia Detonator v40.41
Звуковая карта Creative Live 5.1
HDD IBM DTLA 307030 30Gb
Память 256 Мбайт PC3200 DDR SDRAM
производства Samsung
Корпус Inwin506 с блоком питания PowerMan 250W
OS Windows 2000 English

Результаты синтетических тестов:

Тесты реальных приложений:


меньше - лучше ( сек.)

Тесты игровых программ:

Итак, плата P4HT-S отстает от платы Asus P4PE, однако нужно помнить, что тайминги работы памяти были завышены (2-3-6-3), что естественно, уменьшило производительность. А при установке минимальных таймингов работы, производительность значительно увеличивалась, но некоторые программы нестабильно работали (в частности Serious Sam). Впрочем не будем забывать, что частота 177 все же является нестандартной, и требовать стабильной работы на минимальных таймингах было бы неправильно.

А вот Quake3, на минимальных таймингах памяти,работал совершенно стабильно, и в режиме Fastest скорость увеличивалась с 331fps до 343fps.

Резюме: плата Iwill P4HT-S весьма капризно отнеслась к модулям памяти производства Samsung (к сожалению другой у меня нет :), что не помешало плате показать отличную производительность.

Выводы

Плата Iwill P4HT-S произвела весьма противоречивое впечатление. С одной стороны неполная поддержка памяти DDR333, плохая совместимость с некоторыми модулями памяти и недоработки биоса.

С другой стороны отличные возможности (и результаты!) оверклокинга; отличная стабильность на высоких частотах и великолепная производительность.

Что касается комплектации - то я не ошибусь, если назову ее очень бедной (нет брекета с USB, COM2, слабое руководство пользователя). А вот если бы в комплекте с платой поставлялась FI Panel, тогда бы за комплектацию можно было бы поставить 4+.

И наконец плата Iwill P4HT-S обладает отличными возможностями расширения: дополнительный IDE и SerialATA контроллеры, 6 канальный звук и сеть; поддержка считывателей смарт-карт (вот где пригодилась бы FI Panel).

И наконец посмотрим на цену платы. По данным pricewatch она составляет ~130-140$, что на мой взгляд вполне приемлемо для платы такого уровня.

Заключение

Плюсы:
  • Отличная производительность;
  • Дополнительный IDE контроллер и поддержка SerialATA;
  • Встроенный 6-и канальный аппаратный звук и сеть;
  • Поддержка интерфейса USB2.0;
  • Мощные средства разгона процессора и памяти (Vcore до 2.0V, Vmem до 2.9V);
  • Отличные результаты разгона (FSB=155Mhz);
  • Поддержка процессоров с HyperThreading;
  • Разумная цена.
Минусы:
  • Неполное руководство пользователя и бедная комплектация;
  • Недоработки в биосе.
Особенности платы:
  • Есть один внутренний USB порт.
  • Оригинальный внешний вид (практически полностью красная плата :)
