Gigabyte 8GE667 Pro на чипсете Intel 845GE

• Материнская плата;
• CD диск с ПО и драйверами;
• ATA-100 шлейф, FDD шлейф;
• Руководство пользователя + краткая инструкция по установке;
• Брекет с 4 дополнительными портами USB2.0;
• Наклейка с описанием коннекторов + наклейка с логотипом Gigabyte;
• Планка с выходом SP-DIF;
• Заглушка на заднюю панель корпуса.

Отметим брекет с четырьмя дополнительными портами USB - большинство производителей ограничиваются брекетом с 2 портами. Впрочем, в некоторых случаях это оправдано, так как у пользователя может быть корпус со встроенными USB портами или дополнительная 5" панель. Остальное содержимое стандартное : ATA100 шлейф и шлейф для дисковода, заглушка на заднюю панель корпуса, компакт-диск с драйверами и руководство пользователя.

Есть и пара фирменных особенностей Gigabyte: это наклейка синего цвета (как текстолит у платы) и краткое руководство пользователя (которое представляет собой сложенный лист формата A4). Есть в комплекте и брекет с оптическим выходом. Еще одна наклейка (ярко-желтого цвета) содержит описание коннекторов и предназначена для внутренней отделки корпуса :)

К руководству пользователя претензий, по большому счету, не возникло. Описания перемычек нет - за отсутствием последних; есть описание коннекторов и настроек биоса, а так же процедуры установки драйверов.

Содержимое CD диска тоже стандартное: драйвера, фирменные утилиты (которые включают Gigabyte @BIOS, EasyTune и Face-Wizard. Из дополнительного программного обеспечения можно выделить только Norton Internet Security.

Плата Gigabyte 8GE667 Pro

Плата 8GE667 Pro имеет довольно большие размеры (24,5 на 30 см), но с установкой в корпус проблем не возникает. Удобно расположен основной разъем питания - с краю платы; дополнительный разъем установлен ближе к центру, и идущие к нему кабели практически не мешают сборщику.

На фото можно увидеть большое количество пустующих мест под различные микросхемы и коннекторы. Это означает что на одной PCB компания Gigabyte выпускает несколько моделей материнских плат.

Около процессорного сокета установлены 2 разъема для подключения вентиляторов. Один - это понятно, предназначен для процессорного кулера. А вот назначение второго несколько непонятно - очень уж неудачно он расположен. Тем более что количеством подобных разъемов плата похвастаться не может: на 8GE667 установлено всего три штуки. Последний (SYS_FAN) расположен около IDE разъемов.

Смотрим на северный мост - для его охлаждения используется кулер, уже привычной конструкции (который мы видели на всех платах Gigabyte начиная c 8IEXP). В данном случае активное охлаждение совершенно оправдано, поскольку в чип 82845GE интегрировано графическое ядро, которое выделяет немало тепла.

Что касается памяти, то на плате 8GE667 установлено 3 слота DIMM. Причем, что интересно, между ними совершенно отсутствуют промежутки. В результате установка модулей памяти с дополнительными радиаторами может сопровождаться трудностями.

Максимальный объем памяти составляет 2Гбайт, а в список поддерживаемой памяти входит PC2700 (собственно это вытекает их характеристик чипсета).
О наличии напряжения на памяти сигнализирует небольшой светодиод, установленный около слотов DIMM.

Под разъемами памяти установлены разъемы встроенного IDE контроллера. Чуть правее установлен разъем для подключения дисковода (на фото он черного цвета, под разъемом питания).

Первый и второй IDE разъемы окрашены в разные цвета, имеют поясняющие подписи и расположены на небольшом расстоянии друг от друга. Все это облегчает подключение шлейфов.

Отметим, что дизайн платы 8GE667 Pro предусматривает установку дополнительного RAID контроллера производства Promise; однако на нашей плате он не установлен. Дополнительные IDE разъемы расположены перпендикулярно оси платы, что в некоторых случаях может затруднить установку плат расширения в слоты PCI4 и PCI5 ( впрочем большая ширина платы минимизирует этот недостаток).

Кстати, на плате установлено 6 PCI слотов и кроме того, дизайн PCB предусмотрена возможность установки дополнительного CNR слота.

Что же возможности расширения пока отличные. Теперь посмотрим на количество подключенных устройств по последовательным шинам.
В той версии платы, которая попала к нам на тестирование можно подключить 6 устройств по шине USB 2.0. А вот если вам удалось приобрести расширенную версию платы, то к шести имеющимся портам добавляются еще четыре. И если первые 6 портов были реализованы с помощью встроенного в южный мост (ICH4) контроллера USB 2.0, то для реализации дополнительных портов инженерам Gigabyte пришлось устанавливать дополнительную микросхему NEC (скорее всего это NEC PD72874).

Интересно отметить отказ от поддержки Firewire в пользу USB2.0. Это может быть особенность только модели 8GE667 или явный признак победы одного из стандартов последовательной шины в отдельно взятом производителе материнских плат. Окончательный вывод можно будет сделать после тестов других материнских плат Gigabyte (в ближайшее время мы протестируем 8INXP).

Заканчивая говорить о возможностях расширения упомяну о поддержке считывателей смарт-карт. Наша версия имеет разъем для подключения Smart Card Reader. Более того, дизайн PCB предусматривает установку разъемов для подключения считывателей Secure Digital Reader и Memory Stick Reader и соответствующего контроллера.

Отметим, что разъем для подключения считывателя Smart Card имеет пластиковый ограничитель. Такие же ограничители имеют разъемы для подключения брекета с USB портами и второго COM порта.

Да, второй COM порт реализован с помощью брекета (его нет в комплекте), который подключается к соответствующему разъему (на фото он белого цвета).

А место второго COM порта на задней панели занял VGA выход:

Панель выглядит несколько нестандартно еще и потому, что порты USB сдвинуты вправо и над ними установлен разъем RJ45 для подключения витой пары. Кстати для поддержки сети, на плату 8GE667 установлен контроллер Intel 82562 (точно такой установлен на плате P4B533-E).

Если пользователь по тем или иным причинам решил отказаться от встроенного видео, то он может воспользоваться внешней видеокартой. В частности ее можно установить в AGP слот, который имеет несколько необычный цвет и защелку оригинальной формы.

В AGP слот допускается установка только 1.5 вольтовых видеокарт стандарта AGP 4x. Установка старых 3.3вольтовых карт недопустима, и может привести к повреждение платы (об этом специально написано в самом начале руководства пользователя).

И последнее, что я хотел сказать о дизайне платы. Модель 8GE667 Pro имеет встроенный 6-ти канальный звук основанный на популярном ALC650 кодеке. Рядом с ним установлена микросхема системного мониторинга и функции ввода-вывода ITE 8712F.

Перемычек на плате нет вообще - отсутствует даже джампер обнуления CMOS, что может не понравится пользователям которые занимаются разгоном.

BIOS

К плате можно подключить датчик вскрытия системного корпуса. Для этого предназначен соответствующий коннектор Cl (расположен второй микросхемы BIOS'a). Нетрудно заметить, что на плате 8GE667 Pro установлены (впаяны) две микросхемы биоса - это так называемая технология DUAL Bios.

Как результат - мы совершенно спокойно можем обновлять биос совершенно спокойно, в том числе и через сеть. Кстати для этого предназначена утилита @BIOS.

Если по каким-то причинам, обновление биоса прервалось (сбой Windows, отключение электричества), то всегда есть возможность загрузиться со второго биоса и перешить первый. Более того, открываются широкие возможности для различных экспериментов с бета-версиями биосов. Кроме того, можно прошить в биос свою собственную картинку, которая будет высвечиваться во время старта системы. Для этого предназначена утилита Face-Wizard.

Интерфейс программы прост до безобразия :) Нужно только выбрать картинку на своем жестком диске и нажать кнопку "Save". Правда перед этим нужно выбрать источник, т.е. либо будет прошит тот биос, который используется в данный момент (т.е. на плате) либо картинка будет вшита в файл с биосом (который можно послать друзьям по почте :))).
Однако, допустимый размер картинки несколько уменьшился по сравнению с другими платами Gigabyte. Все дело в том, что плата 8GE667 Pro имеет на борту встроенное видео, которое имеет свой собственный биос, который в свою очередь занимает часть места в прошивке.

Еще одной особенностью биоса платы 8GE667 Pro является поддержка нескольких языков.

Теперь посмотрим на настройки биоса более внимательно.

Точно также как и биос платы Ga-8IEXP экран с настройками оказался сплющенным по горизонтали.

Самый большой интерес вызывает раздел, посвященный параметрам работы оперативной памяти.

Достаточно скудный набор; кроме того что бы попасть в этот раздел необходимо в главном разделе биоса нажать клавиши Ctrl+F1. Так или иначе некоторые опытные пользователи будут недовольны.

А еще больше недовольство вызовет неполная поддержка памяти PC2700 (DDR333). Все дело в том что для установки частоты работы памяти предназначен параметр "HostDRAM Clock ratio" который содержит только значения 2.0 и 2.66, что для системной шины = 133Мгерц соответствует частотам 133Мгерц (DDR266) и 177Мгерц (DDR354).

Насколько я понимаю, причина этого кроется в моем процессоре Pentium4 1.8A. Несмотря на то, что системная шина = 133Мгерц, и процессор работает на частоте 2.4Ггерц чипсет Intel 845GE считает что системная шина = 100Мгерц и оставляет доступными только значения 2 и 2.66. А если установить процессор для которого частота FSB=133Мгерц является штатной, то вполне возможно станет доступным значение CPU:MEM = 2.5, которое необходимо для получения частоты 166Мгерц (DDR333).

Но опять же это мои предположения, которые могут не подтвердится. Так или иначе, пользователь значительно теряет в гибкости настройки памяти. Наверняка будут недовольны оверклокеры. Решением этой проблемы является покупка оперативной памяти заведомо хорошего качества, которая будет стабильно работать на частотах 177Мгерц.

И последнее - если посмотреть на платы Abit BE7 и Asus P4PE (P4GE) то мы видим, что инженеры этих компаний вполне успешно справились с особенностями чипсета i845PE (GE) и у пользователя есть возможность устанавливать любое соотношение CPU:MEM (2, 2.66 и 2.5) для процессоров с частотами шины = 100 и 133 Мгерц.

Что касается остальных настроек, то они все более-менее стандартные. Есть уже знакомый параметр Top Perfomance, назначение которого по-прежнему остается загадкой.

А системный мониторинг выглядит вполне прилично - есть информация о температуре платы и процессора. Кроме этого есть информация о скорости вращения вентиляторов и значения текущих напряжений.

Кроме этого мы можем установить сигнализацию на любой подключенный вентилятор, которая сработает при выходе его из строя.

Разгон и стабильность

За время тестирования к стабильности работы платы претензий не возникло. Смотрим на преобразователь питания - в нем установлены девять конденсаторов емкостью 1500 мкФ и 1 по 3300 мкФ.

Что касается возможностей по разгону, плата Gigabyte 8GE667 выглядит,скажем так, середнячком.

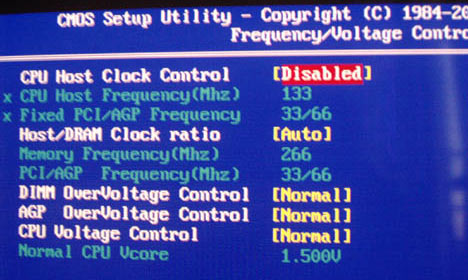

раздел биоса посвященный настройкам работы процессора и памяти

Во-первых, диапазон изменения частоты системной шины - от 100 до 355(!)Мгерц с шагом 1Мгерц.

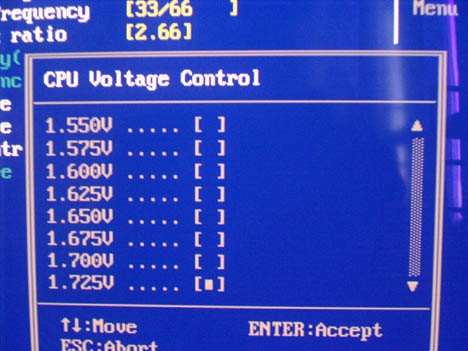

А вот функция повышения напряжения на процессоре позволяет изменять Vcore всего от 1.5V (штатное) до 1.725V.

Кроме этого, в распоряжении оверкловера есть функции повышения напряжения на памяти и шине AGP.

Возможные значения Vmem: 2.5V (стандартное), 2.6V и 2.7V. А для напряжения шины AGP доступные следующие значения: 1.5V (стандартное), 1.6V,1.7V и 1.8V.

Как видно, основным препятствием при разгоне станет малые диапазоны изменения напряжений. При практическом разгоне так оно и оказалось.

Максимальная частота FSB, при которой процессор работал стабильно, составила 140Мгерц. И то, на этой отметки удалось достичь только потому, что память работала синхронно (то есть на частоте 140Мгерц). А если установить настройки памяти на максимальную производительность (CPU:MEM=2.66 и низкие тайминги) то система работала стабильно при FSB ~133Мгерц.

Кстати, на частоте = 133 Мгерц я заметил небольшое завышение FSB

Как итог, процессор работал на частоте на 18Мгерц превышающую нужную. Впрочем, оговорюсь - это был режим разгона и вполне возможно при установке процессора с штатной частотой 133Мгерц, системная шина будет установлена без отклонений.

При работе на повышенных частотах очень важно, чтобы частоты шин PCI и AGP, по возможности, не отклонялись от стандартных 33 и 66Мгерц соответственно. Прежде всего это важно для корректной работы жестких дисков (а для плат с RAID контроллерами это еще более важно). Так вот, плата 8GE667 Pro имеет возможность установки фиксированной частоты на шинах PCI и AGP. Данный параметр варьируется с 33/66 до 50/100 Мгерц соответственно.

И наконец, я попыталя разогнать систему с помощью утилиты EasyTune. Как подсказывал предыдущий опыт общения с платами производства Gigabyte, с помощью этой утилиты можно повысить напряжение на процессоре гораздо больше чем допустимо из биоса.

Так оно и оказалось - потолок напряжения Vcore составил 1.85V что вполне достаточно для серьезного разгона (правда не стоит забывать о хорошем охлаждении). А вот максимальное значения напряжения на памяти (Vmem) так и осталось на отметке 2.7V. Что же, будем надеяться на программистов Gigabyte, которые доработают эту утилиту.

Итак, какие выводы? Любителю разгона эту плату рекомендовать трудно, в первую очередь из-за очень маленьких диапазонов повышения напряжения на процессоре и памяти.

Производительность

Итак, производительность встроенного видеоядра чипсета Intel 845GE мы рассмотрели в обзоре платы Asus P4GE. Эта же плата является единственной из протестированных плат на этом чипсете. Поэтому альтернативы при выборе противника для сравнения производительности у меня не было. Тем более что для платы Asus P4GE я снял показатели в режиме 133/177 (CPU/MEM) в котором работала плата Gigabyte 8GE667 Pro.

Итак, вот что у нас получилось.

В тестовой системе было использовано следующее оборудование:

Результаты синтетических тестов

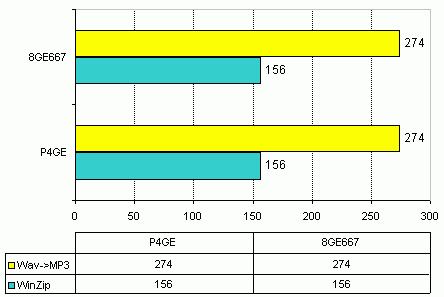

Тесты реальных приложений

меньше - лучше ( сек.)

Тесты игровых программ

Во всех тестах плата Gigabyte 8GE667 показала уровень производительности сравнимый с производительностью платы Asus P4GE. Единственное замечание - память работала на частоте 177Мгерц (DDR354) и поэтому я несколько увеличил тайминги работы (2-3-6-3).

Выводы

Основной вывод будет следующим: то что плата Gigabyte 8GE667 Pro показала себя очень слабо в области разгона не означает что плата плохая. Все дело в том, что основная область применения этой платы это многофункциональные офисные компьютеры с большим количеством периферийных устройств. Именно для таких компьютеров предназначено встроенное видеоядро и широкие возможности расширения.

Еще один вывод заключается в том, что не рекомендуется использовать процессоры c базовой системной шиной = 100Мгерц. Это означает то, что памяти будет работать как DDR266 или как DDR354. Причем последний режим не является стандартным (по сути это разгон DDR333). А устанавливать память на частоту 133Мгерц (DDR266) это снижать общую производительность системы.

Еще один возможный недостаток - это отсутствие поддержки протокола SerialATA. Впрочем, работы по устранению этого недостатка, судя по всему, ведутся. Для сведения - плата Gigabyte 8PE667 Ultra первоначально была выпущена без поддержки этого стандарта. И буквально в последние дни появилась информация о выходе новой версии - 8PE667 Ultra 2, в которой предусмотрена поддержка SerialATA, установлен новый сетевой контроллер Gigabit Ethernet и технологией Anti-Burn предотвращающая повреждения платы при установке 3.3 вольтовой видеокарты.

Судя по всему нечто подобное произойдет и платой 8GE667 - будет выпущена новая версия.

Заключение

• Богатая комплектация;
• Отличная стабильность;
• Есть вариант с RAID контроллером;
• Встроенный 6-и канальный аппаратный звук и сеть;
• Поддержка интерфейса USB2.0 (возможен вариант с 10портами!);
• Возможность подключения ридеров флеш-карт;
• Фирменные технологии и утилиты Gigabyte;
• Поддержка процессоров с HyperThreading.
• Доступная цена - 120$ на момент выхода.

• Нет поддержки SerialATA;
• Неполная поддержка DDR333 для процессоров с частотой FSB=100Мгерц.

• Слабые функции разгона.
