Intel Pentium III 1266 (Tualatin)

Tualatin - секретное оружие

Pentium III уже не участвует в рекламных кампаниях Intel. Теперь компания уверенно продвигает Pentium 4. Однако, когда Pentium III был заново собран, на этот раз по технологии 0,13 мкм, промах в стратегии Intel стал заметен. Дело в том, что переход с 0,18 мкм на 0,13 мкм процесс не только существенно понижает энергопотребление, ни и даёт возможность ощутимо повысить тактовую частоту процессора.



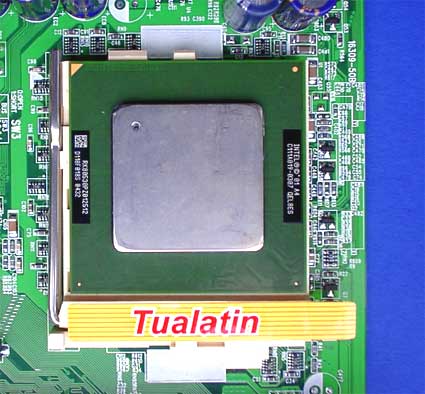

Слева - FCPGA Coppermine, справа - FCPGA2 Tualatin с встроенным распределителем тепла (IHS)

В то время как старенький Coppermine сошёл с дистанции, его место на рынке без особого шума занял Pentium III с ядром Tualatin с некоторыми интересными дополнениями: появились процессоры, у которых объём кэша L2 увеличился с 256 кб до 512 кб. Именно они привлекли наше внимание. Мы протестировали Pentium III 1,26 ГГц с 512 Кб L2 кэша и получили необычайно высокие результаты производительности.

Замена PIII на PIII: апгрейд с проблемами

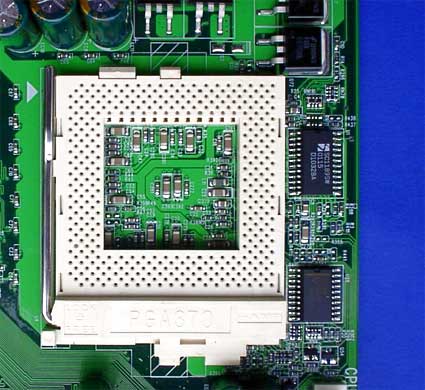

Разъем Socket 370 на материнской плате i815 для Pentium III Coppermine или PIII Tualatin

Как и старенький Coppermine, Pentium III Tualatin использует Socket 370. С технологической точки зрения, вроде бы, не произошло никаких изменений. На своём официальном Web-сайте Intel причисляет Tualatin к "нормальному" Pentium III, кроме того, он работает с чипсетом i815/Solano - он изображён чуть выше. Однако, вот что настораживает: читая в документации о внесённых обновлениях, мы видим фразу "в трёх важных местах необходимо внести изменения".

10 новых контактов

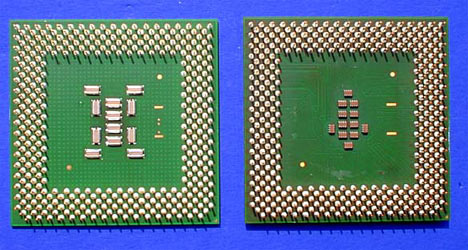

Слева - PIII Coppermine, справа - PIII Tualatin. И там и там 370 контактов. Разве что детали меньше предшественника.

Однажды Intel уже делала нечто подобное, когда обновляла свой Celeron/Mendocino 533 (чёрный корпус PPGA) до Celeron/Coppermine 533A (зелёный корпус FCPGA): новые контакты требовали изменений на материнских платах. Контакты Tualatin также были изменены. О появлении новых контактов не сообщали, потому что это означало бы появление нового разъема.

Таблица внизу показывает названия и назначения контактов, которые были убраны. В отличие от Coppermine, остальные контакты остались без изменения. AF36 - один из важнейших контактов. Напряжение на нём позволяет чипсету распознать тип процессора. Если на контакт подано напряжение Vss, то процессор - PIII Coppermine, иначе это Tualatin. В зависимости от этого устанавливается режим FSB буфера и необходимое Vtt напряжение (1,5 или 1,25 В).

Контакт PIII Coppermine PIII Tualatin Назначение в Tualatin
AF36 Vss NC Для определения типа прпоцессора
AB36 VccCMOS Vtt Выход на Vtt
AG1 Vss Vtt Переключение между Vtt и Vss, в зависимости от AF36
AK4 Vss VTTPWGRD выход на VTTPWRGD с резистором на 1 кОм
AK22 GTL_REF VCMOS_REF GTL_REF=VCMOS_REF=1,0 В; подводит 1,0 В на VCMOS (1,5 В)
AK36 Vss VID[25mV] выход на VID[25 мВ]
AN3 Vss DYN_OE Выход на Vtt с резистором 1 кОм
AM2 RESET# NC не подсоединён
X4 NC Vss Выход на RESET# с резистором 1 кОм
AJ3 Vss RESET# не подсоединён

B-степпинг на i815/Solano

С первого взгляда пользователю может показаться, что Tualatin очень похож на обычный Pentium III и, таким образом, не требует особого чипсета. Но это - лишь поверхностное суждение. Tualatin полностью не подходит для ранних чипсетов под Socket-370, таких, как 440 BX, i810/Whitney, или i820/Camino. Тут не поможет даже Socket-to-Socket адаптер, который бы изменял напряжение на контактах. Главным отличием является протокол шины, который был изменён с AGTL+ на AGTL (AGTL - Assisted Gunning Transceiver Logic). Единственным чипсетом, способным работать с Tualatin, стал i815/Solano. После добавления в чипсет необходимой для этого логики, он был назван B-степпингом (B-Stepping).

Непрофессионалу будет трудно определить разницу между А2 и В0 степпингом Solano, потому что надписи в первых двух строчках на чипсете одинаковы. Кое-что проясняет лишь четвёртая строчка. Она позволяет определить версию чипсета. В нижеприведённой таблице собраны сведения о двух основных версиях 815-го чипсета: один - со встроенной графикой (северный мост 82815), другой - без (82815EP).

Чипсет Степпинг S-Spec Верхняя строчка Поддержка Tualatin
i815 A2 SL4DF FW82815 нет
i815 B0 SL5NQ FW82815 да
i815EP A2 SL552 FW82815EP нет
i815EP B0 SL5NR FW82815EP да

Основным отличием является спецификация S-Spec. Её значение вы найдёте в четвёртой строке чипсета южного моста.


SL4DF означает, что чипсет построен на основе старого A2 степинга (см. таблицу выше).


В соответствии с таблицей, SL5NR означает новый B0 степпинг. Эта версия чипсета подходит для PIII Tualatin.

С VIA всё понятно: T стоит в конце


Единственным чипсетом VIA, поддерживающим Tualatin является Apollo Pro 133A. Его производители помечают суффиксом "Т". Благодаря маркировке VT82C694T на северном мосту его легко отличить от других подобных чипсетов.

Снижение рабочего напряжения ядра процессора

Переход с технологии 0,18 мкм на 0,13 мкм не только позволил уменьшить площадь ядра, но и сделал возможным снизить напряжение на Vcore. В то время, когда самому быстрому Coppermine 1 ГГц требуется 1,75 В, Pentium III-S 1,26 ГГц (Tualatin) обходится лишь напряжением 1,45 В. Таким образом Intel снижает не только энергопотребление, но и тепловыделение чипа.

Pentium III - теперь три разных ядра

В то время, как для старого Pentium III представлена лишь одна версия Coppermine, Intel подходит к Tualatin с иной стороны: это ядро доступно с 256 или 512 кб L2 кэшем. Во всех моделям он работает на частоте процессора.

Процессор PIII Coppermine PIII Tualatin 256 кб PIII Tualatin 512 кб
Технология 0,18 мкм 0,13 мкм 0,13 мкм
L2-кэш 256 кб 256 кб 512 кб
Упаковка FC-PGA FC-PGA2 FC-PGA2
Распределитель тепла (IHS) нет да да
FSB 100 или 133 МГц 133 Мгц 133 Mгц
Частоты от 500 MГц до 1,13 ГГц от 1,13 до 1,20 ГГц от 1,13 до 1,26 Ггц
Vcore 1,60 или 1,75 В 1,475 В 1,45 В
Протокол передачи шины AGTL+ AGTL AGTL
Мощность выделяемого тепла от 13,2 до 37,5 Вт 29,1 и 29,9 Вт соответственно 27,9 и 29,5 Вт соответственно

Материнские платы: снаружи очень похожи

Несмотря на изменения количества и назначения контактов, меньшее напряжение и изменённые чипсеты, переход на Tualatin для производителей материнских плат оказался легким. Едва ли многое пришлось изменять в компоновке, так как предусмотрительные производители заранее встроили регуляторы напряжения более широкого диапазона. Как чипсет Intel 815,так и чипсет VIA Apollo Pro 133 (A или T) абсолютно совместимы по контактам. Для дополнительных десяти контактов нужно было лишь разместить микросхемы в нужных местах - на практике это сделать несложно.

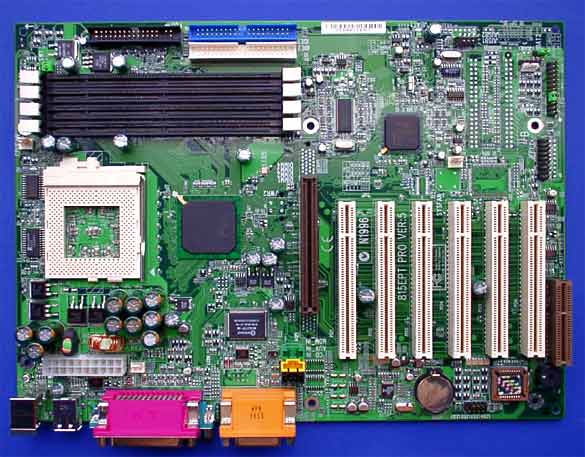

Едва ли можно заметить отличие между платой MSI на чипсете 815EP и её старым вариантом.


На плате с чипсетом VIA аналогичная ситуация.

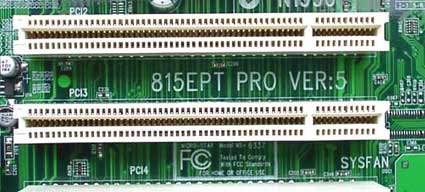

На плате 815EP MSI отмечает поддержку Tualatin, добавляя T после номера модели.

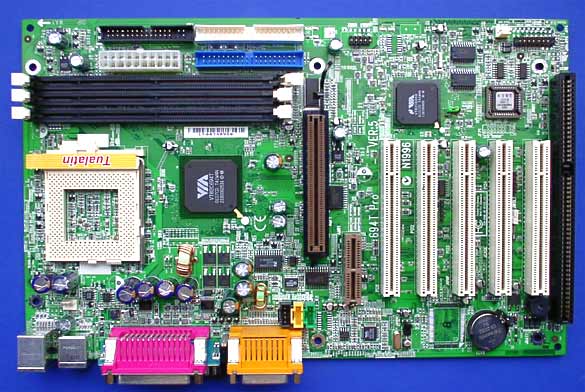

В модели VIA 694T Pro добавлена наклейка на Socket 370.

Тестовая система:

Тестовая система Windows 98SE/Windows 2000
Аппаратное обеспечение
Процессор Intel Pentium 4 1800 МГц (100 МГц FSB)
Intel PIII Cu-mine 1000 МГц (133 МГц FSB)
Intel PIII Tualatin 1266 МГц (133 МГц FSB)
AMD Athlon 1400 МГц (133 MHz FSB)
Материнская плата Intel 1: ASUS P4T BIOS: 1005 BETA 1
Intel 2: MSI 815ETP Pro Ver.:5 BIOS: Version 8
AMD 3: MSI MS-6341 Ver.: 1 BIOS Version 1.1
Память
Intel 1: 256 Мб RD-RAM (SAMSUNG)
Intel 2: 2x 128 Мб PC133 CL2 (Micron)
AMD 3: 2x 128 Мб DDR-SDRAM CL2 Micron
Жесткий диск
30 Гб (IBM 307030) UDMA100 7200 об/мин 2 Мб кэш
Видеокарта
GeForce 2 Ultra 64 Мб DDR-SDRAM 458,2 МГц/250,0 МГц
Программное обеспечение
Операционная система
Windows 2000 Pro SP2 (Build 2195)
Windows 98 SE, Version 4.10.2222 A
DirectX 8.0a
AMD: Miniport Driver 4.80 (Win98SE) и Miniport Driver 5.22 (Win2K)
AMD:VIA 4 in 1 Version 4.32 FINAL
Intel: Intel Ultra ATA Storage Driver Production Release v6.10.011
Intel: Intel Chipset Installation Utility Production Release v2.90.001 IAA Version 3.1.2017.0
Видеодрайверы
NVIDIA Detonator4 v12.40

Настройки тестовых программ
Quake III Arena Retail Version 1.16
command line = +set cd_nocd 1 +set s_initsound 0
Graphics detail set to 'Normal'
Benchmark using 'Q3DEMO1'
SPECViewPerf Version 6.1.2
1280x1024x16x85
3DMark2001 Version 1.1 default
SiSoft Sandra 2001 SE Pro
CINEMA 4D CineBench R6
Aquamark v2.1 DirectX 8, T&L, Pixel & Vertex Shader
Pixel Shader = NO
mpeg4 encoding Flask V0.6
DivX V3.22b
Compression: 100
Data Rate: 1500Kbit
720x576 Pixel, 25 fps
Deinterlace (slow)
HQ Bicubic Filter
no Audio

WCPUID от H-Oda

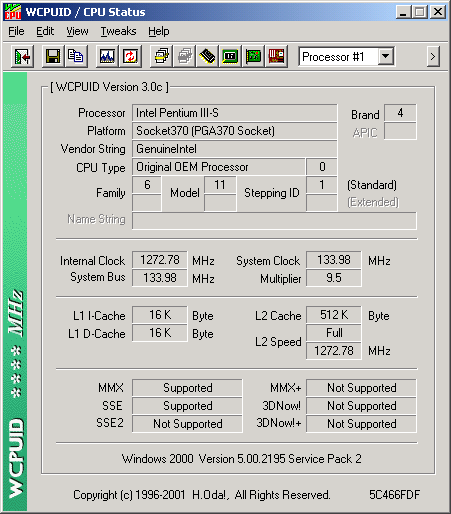

Программа WCPUID от H-Oda показывает размер кэша 512 Кб - для процессора Pentium III-S (Tualatin).
