Сравнительное тестирование материнских плат на чипсете Intel 845PE/GE

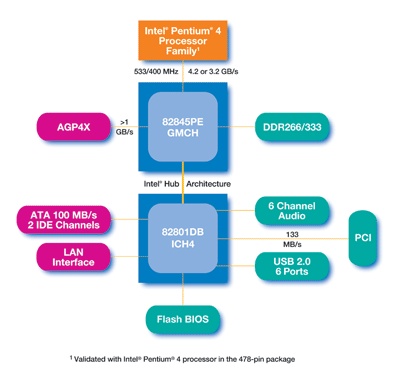

В отличии от чипсетов i845E и i845G, новые чипсеты i845PE и i845GE имеет идентичную структуру. Т.е. они полностью совместимы по выводам и отличаются только наличием графического ядра у i845GE.

От своих предшественников они отличаются поддержкой DDR333 памяти. Этот пункт нужно рассмотреть более внимательно. Не секрет, что архитектура процессора Pentium4 была ориентирована на использование памяти с высокой пропускной способностью. Первоначально это была RDRAM, которая по ряду причин перестала поддерживаться Intel. Взамен компания стала использовать DDR DRAM, пропускная способность которой, если рассматривать объективно, была меньше пропускной способности процессорной шины. В результате переход с DDR266 на DDR333 весьма благоприятно отразился на общем уровне производительности, однако не до конца раскрыл потенциал Pentium4.

Кроме плюсов чипсеты i845PEGE имеет и недостатки. В частности, у указанных чипсетов есть очень жесткая зависимость от штатной частоты процессора. Если частота FSB = 100Мгерц, то доступны следующие множители MEMFSB: 1:1 и 4:3; а если FSB = 133 Мгерц, то список множителей следующий: 1:1 и 5:4.

В результате многие оверклокеры остались недовольными: одни имели качественные модули памяти и не могли реализовать их потенциал; другие, напротив, вынуждены были снижать частоту FSB, поскольку память не могла работать стабильно на предложенных чипсетом частотах. Кроме этого, недовольными оказалась большая часть пользователей "старых" процессоров Pentium4 на ядре Willamette и процессоров Celeron 4 на ядрах WillametteNorthwood. И только избранные компании смогли преодолеть ограничения чипсета. В результате пользователь может совершенно спокойно выбирать нужный ему множитель частоты памяти. Это уже знакомые и титулованные производители Abit и Asus и сравнительно молодая компания Albatron. Без сомнения, платы этих компаний получат дополнительные очки за эту функцию.

Очень интересная ситуация возникает при разгоне процессоров от FSB = 100Mhz до FSB=133Mhz. Часть материнских плат специально отслеживают эту ситуацию и принудительно сообщают чипсету, что частота FSB=133 - штатная. В результате становятся доступными делители 1:1 и 4:5, т.е. поддержка DDR333.

Что касается плат, основанных на чипсете i845GE (т.е. с интегрированным графическим ядром), то уровень их производительности оставляет желать лучшего. Критику начну с того, что такие платы приобретают не для домашнего использования, а преимущественно для офиса. В результате такая система в 99% случаев работает на штатных частотах. Т.е. получается, что при использовании процессоров Celeron (или младших моделей Pentium4) память работает максимум на частоте 133Мгерц (DDR266, множитель = 4:3). Кроме этого, значительная часть пропускной способности памяти отводится на обслуживание графического ядра, что еще сильнее уменьшает производительность.

Конечно можно поставить полноценный (т.е. с частотой FSB=133(533QP)Мгерц) процессор Pentium4 и тогда память можно будут установить в режим DDR333. Однако такие процессоры достаточно дорогие (самый дешевый, 2.4B, стоит более 5500руб 170$) и не подходят для офисных систем.

Платы Intel 845PE/GE

Сравнительная таблица

Продолжение:

В таблице я использовал символ * для обозначения какой-либо особенности или рекордного значения.

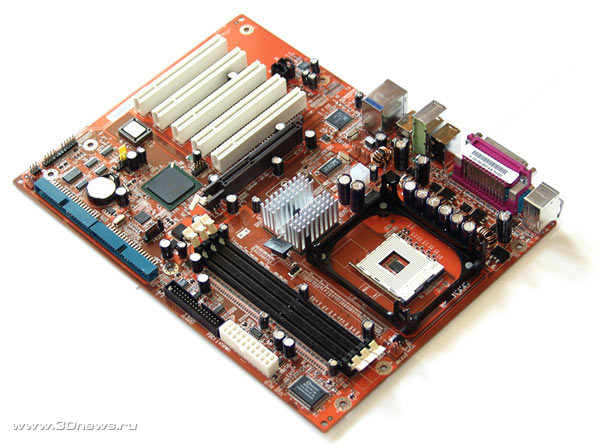

Abit BE7-RAID

Перед нами одна из многочисленных плат Abit на чипсете i845PE.

Плата имеет простой дизайн и набор возможностей расширения соответствует цене. За ~117$ мы получаем плату с встроенным 6и канальным звуком, сетевым контроллером RTL8100B и двухканальным IDE-RAID контроллером HPT372, производства HighPoint.

В функциональном отношении плата превосходна. Начну с того, что реализована поддержка делителей частоты памяти 54 и 43 вне зависимости от частоты процессора. Для этого предназначены пункты DRAM Ratio HW Strap и DRAM Ratio.

Итак, если установить параметр DRAM Ratio HW Strap в значение "Low", то чипсет считает, что установлен процессор с базовой частотой FSB = 100(400)Мгерц. В результате для поддержки DDR333 памяти у пользователя есть возможность использовать делитель CPUMEM=3:4.

Однако никто не говорит, что этим делителем нельзя воспользоваться для процессов с FSB=133(533)Мгерц и выше :). Уже при FSB=133Мгерц мы имеем возможность получить частоту памяти = 177Мгерц(DDR354), что даст еще большую прибавку производительности (только для этого нужна качественная память).

А что касается DRAM Ratio HW Strap="High", то тут все предсказуемо. Становится доступным делитель CPUMEM=4:5, что для FSB=133 и дает частоту памяти = 166Мгерц (DDR333).

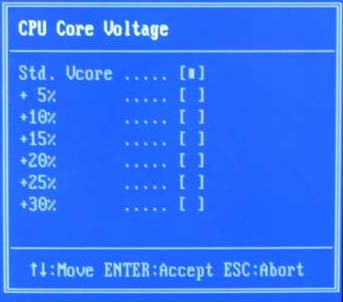

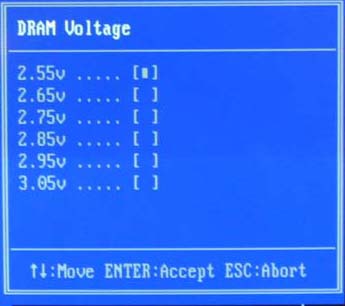

А вот функции для разгона не самые мощные: повышение напряжения на процессоре - до 1.725V (+15%), памяти - до 2.7V.

Плюсы:

• Отличная производительность.
• RAID контроллер HPT372
• Встроенный 6-и канальный аппаратный звук и сеть.
• Поддержка интерфейса USB2.0.
• Поддержка процессоров с HyperThreading

• Нет.

• Средние возможности разгона

• Abit BE7-RAID (Rus)
• Abit BE7-RAID (Engl)

Abit IT7-MAX2 v2.0

Эта плата позиционируется производителем как плата high-end уровня с максимальными возможностями расширения и мощными функциями разгона.

Отличительными особенностями платы являются отсутствие последовательных и параллельного порта. Кроме того количество PCI слотов сокращено до 4 (впрочем, по сравнению с первой версией MAX, можно сказать увеличено с 3 до 4 :).

Зато по количеству USB2.0 портов плата не имеет себе равных. На ней установлено 10 портов, из которых 6 расположены на задней панели. Кстати, вот эта панель:

Напомню, что южный мост ICH4 имеет поддержку только 6 портов USB. Поэтому для реализации дополнительных 4 портов инженерам Abit пришлось установить микросхему VT6202.

Кстати, на плате установлен сетевой контроллер RTL8100B с поддержкой 10100Мбит сети. А вот если понадобится гигабитная сеть, придется устанавливать дополнительный PCI контроллер.

К остальным возможностям расширения претензий нет - плата имеет поддержку 3 портов IEEE1394 ("Firewire"), 4х канальный RAID контроллер HPT 374, два канала SerialATA.

Кстати, SerialATA можно задействовать сразу же после покупки платы - в комплекте есть переходник ParallelATA -> SerialATA (правда, только один). Вообще комплектация заслуживает отдельного разговора: фирменные шлейфы, набор хомутиков для крепления кабелей на стенки корпуса - придают плате оттенок эксклюзивности.

Еще один положительный момент; на плате Abit IT7-MAX2 реализована технология Abit Engineered - семисегментный индикатор POST кодов и кнопки - Power и Reset.

В функциональном отношении плата оказалась очень достойной. Прежде всего хочу отметить возможность установки памяти на частоты 54 и 43 от частоты FSB. При этом абсолютно нет никакой зависимости от штатной частоты процессора (на предыдущей странице посвященной Abit BE7 я подробно рассказал об этом).

Плата имеет очень мощные возможности для разгона - повышение напряжения на процессоре до 1.85V (нужна последняя версия биоса), памяти - до 2.8V. При практическом разгоне плата показала отличные результаты - процессор Pentium4 2.4B (степпинга C) был разогнан до частоты 3.24Ггерц (FSB=180Мгерц), при этом я смог поставить частоту памяти = 225Мгерц (что соответствует DDR450). В результате плата показала очень высокий уровень производительности и смогла посоперничать с системой на Granite Bay (подробные данные о производительности в режиме разгона можно посмотреть в обзоре "Процессор Pentium4 на ядре Northwood -C"). А что касается штатного режима, то и здесь наша плата находится в числе лидеров.

Итак, подводим предварительный итог. Без сомнения плата Abit IT7-MAX2 является одной из лучших плат на чипсете i845PE. Однако специфичный набор возможностей расширения вынуждает очень тщательно планировать конфигурацию системы с этой материнской платой.

Плюсы:

• Отличная производительность.
• 4х канальный IDE контроллер и поддержка SerialATA (2 канала)
• Встроенный 6-и канальный звук и сеть.
• Поддержка интерфейса USB2.0 (10 портов !) и IEEE-1394 (Firewire; 3 порта).
• Abit Engineered
• Богатая комплектация
• Поддержка процессоров с HyperThreading

• Всего 4 PCI слота.

• Abit IT7-MAX2 : i845PE (Rus)
• Abit IT7-MAX2 : i845PE (Engl)

Asus P4PE

Еще одна плата high-end уровня. Примечательно, что инженеры Asus не стали делать несколько дизайнов PCB для "старших" и "младших" моделей плат, а вложили все силы в разработку одного универсального дизайна.

И действительно, с первого взгляда отмечаешь, что плата незаурядная. Начну с возможностей расширения. На плате установлено 6 PCI слотов, в числе которых и слот BlueMagic. Вообще, на мой взгляд, BlueMagic - это исключительно имиджевая функция. Соответствующих карт (ASUS SpaceLink - по данным pricewatch.com одно предложение по $53.00) в продаже никто не видел, зато в глазах пользователей плата приобрела дополнительный плюс.

А вот шесть PCI слотов - это другое дело. С таким количеством мы можем собрать практически любую конфигурацию системы. Кроме того плата имеет на борту очень мощные возможности расширения: 6 портов USB2.0, два порта IEEE1394 (Firewire), встроенный 6-ти канальный звук, на основе кодека ADI AD1980, и сетевой контроллер Broadcom Gigabit Ethernet.

Кроме этого плата имеет RAID контроллер PDC20376 с поддержкой 2 каналов SerialATA. Интересная особенность - дополнительный разъем IDE расположен параллельно плоскости платы.

Кроме этого на плате Asus P4PE внедрено большое количество фирменных функций и технологий, таких как: Q-Fan, MyLogo, EZ-Plug, EZ-Flash, CrashFree BIOS, MultiLanguages BIOS, PostReporter, C.P.R.

Конечно, все они имеют разную степень полезности, но вот функция регулировки скорости вращения вентилятора в зависимости от температуры процессора (Q-Fan) придется по душе очень многим пользователям.

В функциональном плане плата Asus P4PE, если не само совершенство, то что-то очень к этому близкое. Есть поддержка множителей MEMFSB = 54 и 43. Причем, это реализовано очень удобно для пользователя:

Кроме этого, очень большое внимание уделено функциям разгона: мы можем увеличить напряжение на процессоре до 1.85V, на памяти - до 2.9V и на AGP - до 1.7V. В результате плата показала отличные результаты - процессор Pentium4 1.8A, на ядре Northwood -B0, я смог разогнать до частоты 2790Мгерц (т.е. FSB = 155Мгерц).

Единственный момент, который несколько портит впечатления от платы - это очень высокая цена. Впрочем, у продукции Asus это традиционно слабое место :)

Предварительный вывод - плата Asus P4PE обладает мощными и сбалансированным возможностями расширения, широким набором функций для разгона, гибкой настройкой работы памяти и богатой комплектацией. Без сомнения это один из главных претендентов на звание "лучшая плата на i845PE".

Плюсы:

• Богатая комплектация.
• Отличная производительность (множители CPU:MEM = 2.0, 2.5 и 2.66).
• RAID контроллер с поддержкой SerialATA
• Встроенный 6-и канальный аппаратный звук и сеть(Gigabit Ethernet).
• Поддержка интерфейса USB2.0 и IEEE-1394 (Firewire).
• Мощные средства разгона процессора и памяти.
• Фирменные технологии Asustek: Q-Fan, MyLogo, EZ-Plug, EZ-Flash, CrashFree BIOS, MultiLanguages BIOS, PostReporter, C.P.R.
• Поддержка процессоров с HyperThreading

• Неполное руководство пользователя.
• Высокая цена.

• Asus P4PE : i845PE (Rus)
• Asus P4PE : i845PE (Engl)

Asus P4GE

Пожалуй, страничка, посвященная этой плате, будет самая короткая.

Плата Asus P4GE - эта та же самая плата Asus P4PE, только со встроенным видеоядром. Назвать ее "бюджетной" не поднимается клавиатура :) - по данным price.ru на март 2003 года ее средняя стоимость = 165$ (на 5$ дороже P4PE).

VGA - выход встроенного видеоядра

Все остальные функции остались без изменения. Правда, хочется отметить, что в работе плата показала более высокую производительность (по сравнению с P4PE), более слабый разгон (чуть-чуть - на 3Мгерц).

Плюсы:

• Богатая комплектация.
• Отличная производительность (множители CPU:MEM = 2.0, 2.5 и 2.66).
• RAID контроллер с поддержкой SerialATA
• Встроенный 6-и канальный аппаратный звук и сеть(Gigabit Ethernet).
• Поддержка интерфейса USB2.0 и IEEE-1394 (Firewire).
• Мощные средства разгона процессора и памяти.
• Поддержка процессоров с HyperThreading
• Встроенное видеоядро

• Высокая цена.

• Asus P4GE : i845GE (Rus)
• Asus P4GE : i845GE (Engl)

Gigabyte 8PE667 Ultra2

Эту плату я сумел получить уже во время подготовки сводного обзора, поэтому на отдельный материал по ней времени не осталось совсем. Поэтому я попытаюсь здесь максимально подробно описать эту плату.

По всем своим характеристикам она предназначена для high-end рынка. Начну с того, что комплектация этой платы одна из самых богатых: в нее входит полный набор шлейфов, заглушка на заднюю панель корпуса, брекет с 4 дополнительными портами USB. Кроме этого большое внимание уделено технической документации: вместе с платой пользователь получает основное руководство, брошюру с описанием функций RAID контроллера Promise 20276, брошюру с описанием функций SerialATARAID контроллера Silicon Image Sil3112, краткое руководство, CD диск с драйверами.

И наконец отдельного упоминания заслуживает брекет SATA, который выводит порты SerialATA на заднюю панель корпуса. В комплекте есть также полный набор кабелей для подключения брекета.

И отметим еще один брекет с аудиовыходами.

То, что материнская плата произведена компанией Gigabyte, выдает множество признаков: синий цвет текстолита, закругленные углы, фирменный кулер на чипсете и, конечно же, две микросхемы биоса (технология DualBIOS).

Еще один признак - в последнее время Gigabyte использует оранжевый цвет для окраски рамки процессорного сокета.

Плата отличается очень мощными возможностями расширения. Начну с того, что на 8PE667 Ultra2 установлено 6 слотов PCI и один слот CNR. Кроме этого на плате RAID контроллер Promise 20276 и SerialATA контроллер Silicon Image Sil3112.

В результате пользователь может организовать RAID массив уровня 0 или 1 (уровень 0 + 1 не поддерживается). В этот массив можно объединить до четырех ParallelATA дисков. А что касается SerialATA, то в нашем распоряжении есть 2 канала (разъемы для подключения - с краю платы).

Плата 8PE667 Ultra2 имеет поддержку 6 портов USB 2.0, два из которых расположены на задней панели платы, а еще 4 подключаются с помощью брекета (есть в комплекте).

И наконец плата имеет встроенный 6канальный звук и высокоскоростную сеть на базе контроллера Intel 82540 (Gigabit Ethernet). Кроме того плата поддерживает подключение считывателей смарт-карт.

Что касается функциональной насыщенности платы, то тут особо похвастаться нечем: настройки работы памяти спрятаны от пользователя (для того, чтобы войти в соответствующий раздел биоса, необходимо нажать Ctrl+F1). При этом, в работе многократно проверенный модуль памяти Kingston (а также Samsung), отказался работать на минимальных таймингах.

Что касается выбора частоты работы памяти, то для шины 133мгерц мы имеем множители 1:1 и 5:4; для шины 100Мгерц - 1:1 и 4:3. При разгоне процессора по шине со 100 до 133Мгерц набор множителей не изменяется (все те же 1:1 и 4:3).

Возможности системного мониторинга - стандартные.

А что касается функций разгона, то и тут плате 8PE667 Ultra2 похвастаться нечем.

Напряжение на процессоре изменяется в пределах от 1.5V до 1.75V, с шагом 0.025V, напряжение на памяти - от 2.5V до 2.7V и напряжение на шине AGP - от 1.5V до 1.8V. Впрочем, это не помешало мне разогнать процессор P4 2.4B до частоты 3.24Ггерц (частота FSB 180Мгерц).

Итак, предварительный вывод: плата отлично подойдет для многофункциональной системы, а вот для серьезного оверклокинга ее возможности слабоваты.

Плюсы:

• Очень богатая комплектация.
• Отличная стабильность.
• Наличие RAID и SerialATARAID контроллера
• Встроенный 6-и канальный аппаратный звук и сеть Gigabit Ethernet.
• Поддержка интерфейса USB2.0 - 6 портов.
• Возможность подключения ридеров флеш-карт.
• Фирменные технологии и утилиты Gigabyte (включая DualBIOS).
• Поддержка процессоров с HyperThreading.

• Нестабильная работа при низких таймингах памяти.
• Нет коробки.

• Не полная поддержка DDR333 (во внештатных режимах).
• Относительно слабые функции разгона

Gigabyte 8GE667 Pro

Компания Gigabyte, также как и Asus, выпустила линейку плат на чипсете i845GE. Это модель 8GE667, 8GE667 Pro и 8PE667 Ultra - последние две выполнены в одном варианте PCB, который подразумевает установку RAID контроллера, поддержку считывателей флеш-карт, а также 10 портов USB 2.0. Кроме того на плате может быть установлено 6 PCI и один CNR слот.

Плата, которая перед вами - это версия "Pro", не имеющая некоторых функций: нет RAID'a, только - 6 USB портов.

Хочу обратить внимание на то, что данный дизайн PCB не предусматривает установку SerialATA контроллера. Впрочем, вскоре Gigabyte представила новый дизайн платы - 8PE667 Ultra 2, с возможностью установки контроллера Silicon Image Sil3112.

У платы Gigabyte 8GE667 Pro, как и у других плат производства этой компании, есть одна особенность: чтобы получить доступ к таймингам работы памяти, необходимо нажать комбинацию Ctrl+F1.

Еще одно отличие плат Gigabyte заключено в технологии DUAL Bios. Нетрудно заметить, что на плате 8GE667 Pro установлены (впаяны) две микросхемы биоса. В результате мы совершенно спокойно можем обновлять биос, в том числе и через сеть. Кстати, для этого предназначена утилита @BIOS.

Если по каким-то причинам обновление биоса прервалось (сбой Windows, отключение электричества), то всегда есть возможность загрузиться со второго биоса и перешить первый. Более того, открываются широкие возможности для различных экспериментов с бета-версиями биосов. Кроме того можно прошить в биос свою собственную картинку, которая будет высвечиваться во время старта системы. Для этого предназначена утилита Face-Wizard.

Интерфейс программы прост до безобразия :). Нужно только выбрать картинку на своем жестком диске и нажать кнопку "Save". Правда, перед этим нужно выбрать источник, т.е. либо будет прошит тот биос, который используется в данный момент (т.е. на плате), либо картинка будет вшита в файл с биосом (который можно послать друзьям по почте :))).

Однако допустимый размер картинки несколько уменьшился по сравнению с другими платами Gigabyte. Все дело в том, что плата 8GE667 Pro имеет на борту встроенное видео, которое имеет свой собственный биос и который в свою очередь занимает часть места в прошивке.

Еще одной особенностью биоса платы 8GE667 Pro является поддержка нескольких языков.

Что касается функций разгона, то тут плате 8GE667 Pro похвастаться особо нечем: напряжение на процессоре изменяется в пределах от 1.5V до 1.725V, напряжение на памяти - от 2.5V до 2.7V и напряжение на шине AGP - от 1.5V до 1.8V.

Кроме этого на диске записана утилита Easy-Tune 4, которая позволяет осуществлять разгон непосредственно из Windows.

В заключении хочу упомянуть про невозможность установки делителя частоты памяти = 54 для процессоров со штатной шиной 100Мгерц.

В результате можно сделать вывод о том, что эта плата хорошо подходит для многофункционального офисного компьютера. А вот для энтузиастов она выглядит малопривлекательно.

Плюсы:

• Богатая комплектация.
• Отличная стабильность.
• Есть вариант с RAID контроллером
• Встроенный 6-и канальный аппаратный звук и сеть.
• Поддержка интерфейса USB2.0 (возможен вариант с 10портами !).
• Возможность подключения ридеров флеш-карт.
• Фирменные технологии и утилиты Gigabyte.
• Поддержка процессоров с HyperThreading.

• Для своей цены плата не имеет существенных недостатков.

• Не полная поддержка DDR333 (в внештатных режимах).
• Слабые функции разгона

• Gigabyte 8GE667 : i845GE (Rus)
• Gigabyte 8GE667 : i845GE (Engl)

Плата Intel D845GEBV2 на чипсете 845GE

Эта плата, как и Gigabyte 8GE667, сделана на чипсете i845GE. Однако набор функций и возможностей расширения очень скуден - на плате установлен только 6и канальный звук, сетевой контроллер и поддержка 6 портов USB 2.0.

Отсутствие функций разгона делает эту плату абсолютно неинтересной для компьютерного энтузиаста. Зато у платы есть другое преимущество - относительно низкая цена, 3х летняя гарантия Intel. Впрочем, это может быть интересно только системным интеграторам, а вот если пользователь сам собирает/заказывает себе компьютер, то он может найти более выгодные варианты.

Возможности расширения скудные: встроенный 6-ти канальный звук и сеть.

Каких-либо технических особенностей плата не имеет. Обратим внимание только на возможность управления таймингами работы памяти.

И возможность выбора частоты работы памяти - доступные значения DDR266 и DDR333.

Еще один интересный момент - специальный журнал внештатных ситуаций:

Плюсы:

• Отличная стабильность и хорошая производительность.
• Встроенный 6-и канальный звук и сеть.
• Поддержка интерфейса USB2.0 (6 портов).
• Встроенное видеоядро
• Поддержка процессоров с HyperThreading

• Несколько завышенная цена.
• Низкое качество изображение в 2D.

• Полное отсутствие средств для разгона процессоров

• Intel D845GEBV2 : i845GE (Rus)
• Intel D845GEBV2 : i845GE (Engl)

Iwill P4HT-S

Первый взгляд на плату P4HT-S лишает дара речи - она полностью красная с головы до ног :). Причем дизайнеры Iwill не ограничились только красным лаком для текстолита, а выкрасили в красный все: PCI и AGP слоты, разъемы для модулей памяти и.т.д. Однако эту процедуру они делали на трезвую голову, в результате чего некоторые важные компоненты остались привычного белого цвета (процессорный сокет и разъем питания).

Как итог - плата выглядит невероятно стильно и любители красного цвета будут в восторге. Особенно внушительно смотрится связка из материнской платы и видеокарты.

И это еще не все. Как только мы включаем систему, то загораются синие светодиоды на северном мосте. Их цвет отражается от вращающихся лопастей и при этом создается фантастическое зрелище, которое сухая фотография не в состоянии передать :)))

И несмотря на весь несерьезный (хотя и красивый) вид, плата P4HT-S предназначена для сборки очень мощных систем. Плата имеет встроенный 6и канальный звук, сеть, поддержку считывателей флеш-карт, дополнительный 2-х канальный IDE контроллер (просьба не путать с RAID контроллером), 6 USB портов (один из которых - внутренний :), и двух-канальный SerialATA контроллер (Sil3112 производства Silicon Image).

Плата во-многом не похожа на остальные. Во-первых, на ней установлен внутренний USB порт.

Для каких устройств он может понадобится я, честно говоря, не представляю.

Второе отличие заключается в дополнительном IDE контроллере Promise PDC20275 (не обладает функциями RAID)

и в необычном расположении IDE разъемов - за последним PCI слотом.

Помимо мощных возможностей расширения плата имеет хороший набор средств для разгона. Так напряжение на процессоре может изменяться в диапазоне от 1.175V до 2.0V, c шагом 0.025 - 0.05V, напряжение на памяти - со штатных 2.5V до 2.9V (с шагом 0.1V).

Однако, есть у платы и недостатки. В частности, при установке модуля памяти с значением CAS Latency=3, не позволяло запустить систему. Кроме того, у платы нет возможности установки делителя частоты памяти = 54 для процессоров со штатной шиной 100Мгерц.

Плюсы:

• Отличная производительность.
• Дополнительный IDE контроллер и поддержка SerialATA
• Встроенный 6-и канальный аппаратный звук и сеть.
• Поддержка интерфейса USB2.0 .
• Мощные средства разгона процессора и памяти (Vcore до 2.0V, Vmem до 2.9V).
• Отличные результаты разгона (FSB=155Mhz)
• Поддержка процессоров с HyperThreading
• Разумная цена.

• Неполное руководство пользователя и бедная комплектация.
• Недоработки в биосе.

• Не полная поддержка DDR333 (в внештатных режимах).
• Есть один внутренний USB порт.
• Оригинальный внешний вид (практически полностью красная плата :)

• Iwill : i845PE (Rus)
• Iwill : i845PE (Engl)

Epox 4PEA+

Специалисты Epox, подобно коллегам из Iwill, уделили большое внимание внешнему виду платы. И хотя модель 4PEA+ имеет традиционно зеленую окраску, на ней установлен прозрачный вентилятор с синими светодиодами.

Кроме того большое внимание уделено дизайну коробки и комплектации. Последняя включает все мыслимые руководства, кабели, брекеты и аэродинамические шлейфы. Кстати, Epox - это уже вторая компания после Chaintech, которая снабжает high-end платы круглыми шлейфами.

Кроме этого на плату 4PEA+ интегрировано большое количество разнообразных контроллеров. Кратко перечислим их: дополнительный двухканальный IDE-RAID контроллер High-Point HPT372, SerialATA контроллер Sil3112, производства Silicon Image, контроллер TSB43AB22, производства Texas Instruments, для поддержки последовательной шины Firewire, а также встроенный шестиканальный звук (ALC650) и сетевой контроллер Realtek RTL8100B. Кроме этого плата поддерживает 6 USB портов и позволяет подключать модуля беспроводной связи Bluetooth (единственное, чего не было в комплекте :).

Отдельного упоминания заслуживают фирменные технологии EPox: это семисегментный индикатор POST кодов, функция MagicHealth, утилиты MagicBios и USDM.

К стабильности и производительности претензий не возникло. Зато возникли серьезные претензии в плане разгона. На первый взгляд набор функций разгона достаточно мощный: повышение напряжение на процессоре до 1.85V, напряжение на памяти - до 3.2V (рекорд среди плат на i845PEGE), на шине AGP - до 2.2V (тоже рекордное значение).

А вот при практическом разгоне я столкнулся с невозможностью преодолеть планку 150Мгерц (для процессора степпинга B0). Впрочем, это не так уж далеко от максимума, на что способен данный экземпляр процессора. Но куда большие претензии вызвал разгон памяти (я не смог добиться стабильной работы в режиме 150200Мгерц). При установке процессора P4 2.4B степпинга C1, я достиг максимума: процессорная шины = 180Мгерц, но опять столкнулся с проблемами при разгоне памяти - в режиме 180225 система работала нестабильно).

Еще одна претензия касается установке частоты памяти. Пользователь не может задействовать делитель 54 для процессоров со штатной шиной 100Мгерц. Аналогично для процессоров с шиной 133Мгерц недоступен делитель 43. Это выглядит очень странно, поскольку нечто подобное инженеры Epox уже делали на плате 4G4A (на чипсете i845G).

Предварительный вывод. Плата не подходит для любителей разгона. Зато плата отлично подходит для создания многофункциональной системы.

Плюсы:

• Отличная производительность.
• 2х канальный IDE контроллер и поддержка SerialATA (2 канала)
• Встроенный 6-и канальный звук и сеть.
• Поддержка интерфейса USB2.0 (6 портов) и IEEE-1394 (Firewire; 2 порта).
• Богатая комплектация (включая круглые шлейфы)
• Поддержка процессоров с HyperThreading
• Широкий набор фирменных утилит и технологий Epox.
• Семисегментный индикатор POST кодов.

• Недоработки в области разгона.

• Не полная поддержка DDR333 (во внештатных режимах).
• Вентилятор со светодиодами - MagicLight :)

• Epox 4PEA+ : i845PE (Rus)
• Epox 4PEA+ : i845PE (Engl)

Jetway 845PEA

Перед нами одна из самых дешевых плат на основе чипсета i845PE. В этой ценовой категории трудно требовать от продукта каких-то мощных функций разгона, большого набора возможностей расширения и богатой комплектации. Самое главное, чтобы плата отличалась стабильностью в работе, отсутствием проблем с совместимостью с различным оборудованием и хорошими скоростными показателями.

Что касается первого требования, то плата, как и все остальные платы в этом обзоре, показала себя с наилучшей стороны. Что касается совместимости с оборудованием, то, к сожалению, я не могу протестировать даже большинство популярных конфигураций. А в плане скорости плата показала себя очень хорошо, правда, причиной этому явилось небольшое завышение тактовой частоты.

Итак, плата имеет на борту стандартный набор возможностей расширения: пять слотов PCI, один слот CNR, 6 портов USB 2.0, встроенный 6и канальный звук и опциональный сетевой контроллер RTL8100B (есть на модели 845PEAL).

Задняя панель платы - стандартная.

Возможности разгона процессора и памяти не самые мощные: повышение напряжение на процессоре до 1.75V, напряжение на памяти - до 2.8V, на шине AGP - до 1.6V.

Предварительный вывод: низкая цена - это основное достоинство платы Jetway 845PEA.

Плюсы:

• Низкая цена.
• Отличная стабильность и производительность.
• Встроенный 6-и канальный звук.
• Поддержка интерфейса USB2.0 (6 портов).
• Поддержка процессоров с HyperThreading

• Для своей цены плата не имеет существенных недостатков.

• Не полная поддержка DDR333 (во внештатных режимах).
• Недоработки в области разгона.

• Jetway 845PEA : i845PE (Rus)
• Jetway 845PEA : i845PE (Engl)

Albatron PX845 PEV

Albatron PX845 PEV - одна из самых дешевых плат (по данным price.ru ее цена составляет ~ 80$).

Причем, цена - это не единственное ее достоинство. Начну с того, что на плате установлено 3 слота DIMM (впрочем, максимальный объем памяти - 2Ггбайт; ограничение чипсета).

Зато инженерам компании удалось преодолеть другое ограничение чипсета - одновременную поддержку множителей частоты памяти: 1:1, 5:4 и 4:3 для любой частоты FSB.

Возможности расширения у платы практически стандартные: 5 слотов PCI, встроенный звук и 6 портов USB 2.0.

Есть у платы и недостатки: я не смог добиться стабильной работы памяти на минимальных таймингах. Даже низкая частота 133 Мгерц (для PC2700 и PC3200) и повышение напряжения на памяти (Vmem) не исправили этих недостатков...

Максимум, чего я добился - это CAS = 2 (остальные тайминги 3-7-3); естественно, это негативно скажется на уровне производительности.

Еще один недостаток платы - совершенно неудачное расположение разъема для подключения дисковода. Он расположен за последним слотом PCI.

Системный мониторинг у платы - стандартный.

А что касается функций разгона, то у платы Albatron PX845 PEV они достаточно мощные: напряжение на процессоре изменяется в пределах от 1.1V до 1.85V, с шагом 0.025V, напряжение на памяти - от 2.5V до 2.8V и напряжение на шине AGP - 1.5V или 1.6V.

Итак, предварительный вывод: благодаря низкой цене и богатому набору функций плата является очень хорошим решение для бюджетной системы.

Плюсы:

• Отличная стабильность и хорошая производительность.
• Встроенный 6-и канальный аппаратный звук.
• Поддержка интерфейса USB2.0 - 6 портов.
• Мощные функции разгона.
• Поддержка множителей 1:1, 5:4 и 4:3 для любой частоты FSB.
• Низкая цена.
• Поддержка процессоров с HyperThreading.

• Нестабильная работа при низких таймингах памяти.
• Неудобное расположение FDD разъема.

Soltek 85DR3-C

Если для материнских плат SocketA компания Soltek выбрала "золотистый" цвет (пример Soltek 75FRN-L на чипсете nForce II), то платы для процессоров Intel покрываются белым лаком. Впрочем, первенство в использовании белого цвета принадлежит компании Abit с ее платой Casper на чипсете i815E.

Но, так или иначе, внешний вид платы заслуживает высшей оценки. Особенно четко видны надписи и прочая маркировка.

При внимательном рассмотрении технических параметров становится ясно, что плата предназначена для рынка недорогих систем с базовым набором функций.

На плате установлено 2 слота памяти, 5 слотов PCI и есть поддержка 6 портов USB, два из которых расположены на задней панели. Помимо этого дизайн PCB предусматривает установку LAN контроллера, но на моем экземпляре его не оказалось.

Вообще, дизайн платы удобен для сборщика: плата имеет небольшие размеры ; оба разъема питания сгруппированы в одном углу (в правом нижнем) ; есть 3 разъема для подключения вентиляторов (причем биос определяет скорости вращения всех вентиляторов). Даже задняя панель платы полностью стандартная, что позволяет не менять заднюю планку на корпусе.

Кстати о комплектации - традиционно для плат Soltek в коробке (традиционного дизайна) есть CD диск с дополнительным ПО и брошюра с его описанием.

Биос платы выполнен на основе AMI BIOS. Набор параметров и настроек очень скудный: отсутствует очень много нужных функций (типичный пример - отсутствие поддержки S3STR).

При тестах у меня возникли некоторые претензии к работе. В частности изменение параметра CAS Latency (c 2.5 до 2) абсолютно не отражалось на производительности. Кроме этого плата отказалась работать на минимальных таймингах.

При выборе частоты работы памяти, пользователь процессора с 100Мгерцовой шиной ограничен множителями 1:1 и 4:3 ; а если процессор имеет 133Мгерцовую шину, то набор множителей MEM:CPU такой 1:1 и 5:4.

Мониторинг платы - стандартный.

Набор функций для разгона мне показался абсолютно бесполезным: несмотря на то, что частота FSB изменяется в диапазоне от 100 до 200Мгерц, отсутствует функция повышения напряжения на процессоре (Vcore). Зато плата позволяет изменять напряжение на памяти - от 2.5V до 2.8V и напряжение на шине AGP - 1.5V до 1.8V.

Кроме этого плата поддерживает фирменную технологию Redstorm Overclocking, правда пользы от нее никакой: предложенная частота FSB оказалась = 146Мгерц, тогда как при ручной установке параметров плата стабильно работала на FSB = 170Мгерц.

Как итог - в разгоне мы полностью зависим от того, насколько удачный у нас экземпляр процессора, т.к. разгон происходит при штатном Vcore.

Предварительный вывод: цена несколько завышена для платы такого уровня.

Плюсы:

• Хорошая стабильность.
• Встроенный 6-и канальный аппаратный звук.
• Поддержка интерфейса USB2.0 - 6 портов.
• Хороший дизайн.
• Поддержка процессоров с HyperThreading.

• Нестабильная работа при низких таймингах памяти.
• Завышенная цена.

• Не полная поддержка DDR333 (в внештатных режимах).
• Слабые функции разгона

Elitegroup L4IPEA

И последняя плата нашего обзора - это модель L4IPEA от крупнейшего производителя материнских плат компании Elitegroup. Действительно, в отличии от большинства других плат, продукция Elitegroup есть в каждом компьютерном магазине, причем в большинстве случаев, она самая дешевая.

Итак, плата L4IPEA имеет компактные размеры, фиолетовый цвет текстолита и 2 разъема DIMM.

Разъемы питания установлены также, как и на плате Soltek - в нижнем правом углу. Тут же расположен светодиод показывающий наличие напряжения на памяти.

Возможности расширения стандартные: пять слотов PCI и один слот CNR, поддержка 6 портов USB, 4 из которых расположены на задней панели платы. Кроме этого на плате установлен 6 канальный звук и сетевой контроллер.

Кстати, на задней панели отсутствует порт COM2. На самой плате он разведен, но не распаян. В целом дизайн платы дружелюбен к сборщику, исключение составляет неудобное расположение FDD разъема.

Биос платы выполнен на основе Award BIOS.

Несмотря на то, что плата предназначена для бюджетного сектора рынка, биос имеет полный комплект настроек и не уступает более дорогим конкурентам.

Плата позволяет изменять тайминги работы памяти, однако при низких таймингах плата не стартует (стабильная работа только при 2-3-6-3). Я не удивился, обнаружив что плата не позволяет произвольно выбирать множитель памяти - выбор частоты памяти жестко привязан к начальной частоте процессора.

Зато я очень сильно удивился, обнаружив на плате функции для разгона процессора.

В частности мы можем выбирать частоту системной шины (FSB) в пределах от 100 до 199Мгерц. Правда изменение происходит дискретно с шагом 2-10Мгерц.

Кроме этого плата позволяет изменять напряжение на процессоре от 1.1V до 1.85V

Однако при практическом разгоне плата не преодолела отметки 170Мгерц, хотя процессор спокойно может работать вплоть до FSB=180Мгерц.

Предварительный вывод: плата Elitegroup L4IPEA имеет очень хорошее соотношение цена / функциональность и является хорошим решением для бюджетной системы. Единственное слабое место у платы - многие продавцы жалуются на высокий уровень брака среди продукции Elitegroup.

Плюсы:

• Хорошая стабильность и производительность
• Встроенный 6-и канальный аппаратный звук и сеть.
• Поддержка интерфейса USB2.0 - 6 портов.
• Хороший дизайн.
• Поддержка процессоров с HyperThreading.

• Нестабильная работа при низких таймингах памяти.

• Не полная поддержка DDR333 (в внештатных режимах).
• Есть функции для разгона.

Производительность

Еще раз хочу напомнить, что производительность - это не главный параметр, по которому нужно выбирать материнскую плату. Намного важнее стабильность работы, совместимость с различными платами расширения, набор дополнительных функции. А скоростные показатели материнских плат разных производителей на одном чипсете, в принципе, одинаковые. Кроме того на скорость работы влияет биос. В результате при прошивке новой версии биоса производительность может увеличиться (правда, бывают случаи когда производительность падает). Но в любом случае речь идет о разнице, не превышающей один-три процента, которая вполне укладывается в погрешность измерения.

Для тестирования производительности была собрана следующая система:

Итак, в тестах использовался уже привычный набор приложений.

Вначале посмотрим на результаты синтетических тестов.

Перед нами исключительно синтетические приложения, которые демонстрируют теоретическую производительность.

Теперь тесты реальных приложений.

Вывод: все платы показывают одинаковый уровень производительности.

Выводы

Итак, выбор оверклокера не богат: это либо плата Abit IT7-MAX2 v2.0, либо плата Asus P4PE. Именно эти платы имеют как мощные функции для разгона процессора, так и функции для разгона оперативной памяти, что не менее важно. Обе платы поддерживают все возможные множители частот памяти для любой FSB.

Остальные платы не совсем походят оверклокерам. Например,плата Abit BE7(-RAID). Хоть и имеет широкий набор множителей памяти, но потолок изменения Vcore ограничен значением 1.725V (+15%). А вот, например, плата Iwill P4HT(-S) имеет рекордный показатель повышения Vcore - до 2.0 V, но, к сожалению, не позволяет сильно разогнать память. К платам производства Gigabyte и Epox, оверклокеры могут предъявить целый ряд претензий.

Отдельно отметим платы Albatron PX845 PEV и Asus P4GE. Первая, за сравнительно небольшие деньги, дает в руки оверклокера весьма широкий набор функции. А вторая ни в чем не уступает плате Asus P4PE и имеет на борту встроенное графическое ядро.

Теперь о выборе платы для многофункциональной системы. В этой категории (Abit IT7-MAX2 v2.0, Asus P4PE, Gigabyte 8PE667 Ultra2, Iwill P4HT-S и Epox 4PEA+) однозначного лидера нет - при приблизительно равной цене платы предоставляют приблизительно одинаковый набор возможностей. Наименьшую цену из них имеет Epox, наиболее сбалансированный набор функций - Gigabyte, Asus.

Отдельно отметим стремление некоторых производителей к улучшение внешнего вида плат. Так, Iwill сделал полностью красную плату и добавил вентилятор со светодиодами. Плата Epox также имеет вентилятор со светодиодами, но окраска у нее более традиционная. Зато в коробке у платы Epox (кстати, дизайн коробок - это отдельный разговор :) есть аэродинамические шлейфы. А раз уж речь пошла о комплектации, отметим, что плата Gigabyte 8PE667 Ultra2 хоть и продается без коробки (что однозначно минус!), зато имеет дополнительный брекет S-ATA и брекет с аудиовыходами. А плата Abit IT7-MAX2 может похвастаться наличием в коробке (отличный дизайн - с окном ! :) переходника Abit Serillel.

Что касается выбора платы для бюджетной системы, то в нашем обзоре таких плат, к сожалению, всего четыре: Jetway PX845 PEV, Albatron PX845 PEV, Soltek 85DR3-C и Elitegroup L4IPEA. Все они имеет приблизительно одну цену (правда Soltek чуть дороже) обеспечивают одинаковую производительности и обладают одинаковым набором функций.

Для стесненного в деньгах оверклокера я бы посоветовал плату Albatron PX845 PEV, которая единственная из перечисленных позволяет произвольно выбирать множитель MEM;CPU. А если разгон не планируется то любая из перечисленных плат является хорошим выбором.

Перечень подробных обзоров плат на чипсетах i845PE/GE:

Дополнительные материалы

Материалы по теме

Экономим правильно: обзор 8 самых дешевых материнских плат Intel B660

Обзор материнской платы MSI MAG Z790 Tomahawk WiFi: не так дорого и совсем не плохо

Обзор 7 материнских плат AMD B550 дешевле 10 000 рублей: есть ли достойные устройства в этом ценовом сегменте?

Обзор материнской платы MSI MAG B760M MORTAR WIFI: к Core 14 готов!

Обзор материнской платы MSI MAG X670E Tomahawk WiFi: разумная экономия

Обзор и тест материнской платы ASUS ProArt Z790-Creator WiFi
